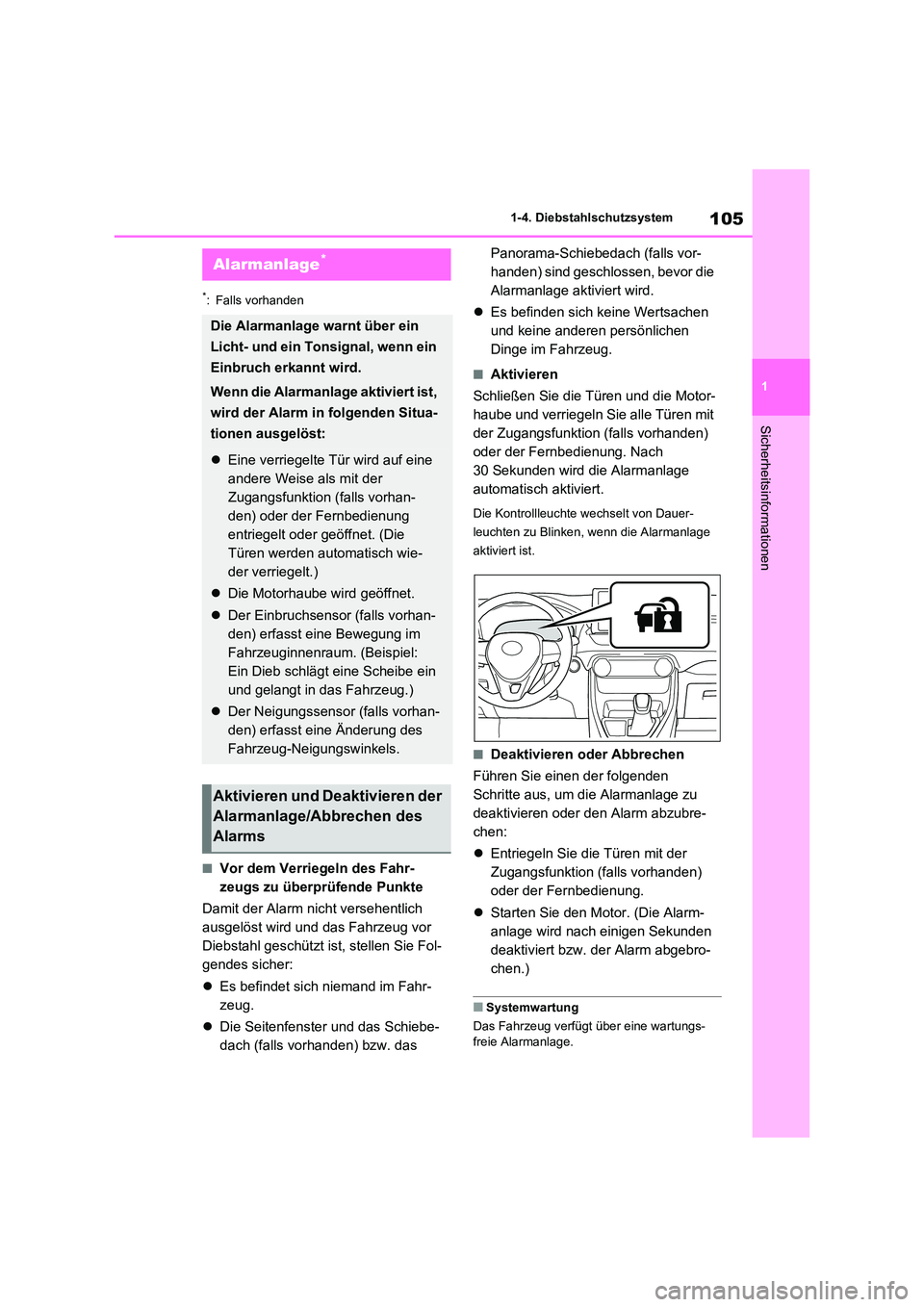

105
1
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
*: Falls vorhanden
■Vor dem Verriegeln des Fahr-
zeugs zu überprüfende Punkte
Damit der Alarm nicht versehentlich
ausgelöst wird und das Fahrzeug vor
Diebstahl geschützt ist, stellen Sie Fol-
gendes sicher:
 Es befindet sich niemand im Fahr-
zeug.
 Die Seitenfenster und das Schiebe-
dach (falls vorhanden) bzw. das
Panorama-Schiebedach (falls vor-
handen) sind geschlossen, bevor die
Alarmanlage aktiviert wird.
 Es befinden sich keine Wertsachen
und keine anderen persönlichen
Dinge im Fahrzeug.
■Aktivieren
Schließen Sie die Türen und die Motor-
haube und verriegeln Sie alle Türen mit
der Zugangsfunktion (falls vorhanden)
oder der Fernbedienung. Nach
30 Sekunden wird die Alarmanlage
automatisch aktiviert.
Die Kontrollleuchte wechselt von Dauer-
leuchten zu Blinken, wenn die Alarmanlage
aktiviert ist.
■Deaktivieren oder Abbrechen
Führen Sie einen der folgenden
Schritte aus, um die Alarmanlage zu
deaktivieren oder den Alarm abzubre-
chen:
 Entriegeln Sie die Türen mit der
Zugangsfunktion (falls vorhanden)
oder der Fernbedienung.
 Starten Sie den Motor. (Die Alarm-
anlage wird nach einigen Sekunden
deaktiviert bzw. der Alarm abgebro-
chen.)
■Systemwartung
Das Fahrzeug verfügt über eine wartungs- freie Alarmanlage.
Alarmanlage*
Die Alarmanlage warnt über ein
Licht- und ein Tonsignal, wenn ein
Einbruch erkannt wird.
Wenn die Alarmanlage aktiviert ist,
wird der Alarm in folgenden Situa-
tionen ausgelöst:
 Eine verriegelte Tür wird auf eine
andere Weise als mit der
Zugangsfunktion (falls vorhan-
den) oder der Fernbedienung
entriegelt oder geöffnet. (Die
Türen werden automatisch wie-
der verriegelt.)
 Die Motorhaube wird geöffnet.
 Der Einbruchsensor (falls vorhan-
den) erfasst eine Bewegung im
Fahrzeuginnenraum. (Beispiel:
Ein Dieb schlägt eine Scheibe ein
und gelangt in das Fahrzeug.)
 Der Neigungssensor (falls vorhan-
den) erfasst eine Änderung des
Fahrzeug-Neigungswinkels.
Aktivieren und Deaktivieren der
Alarmanlage/Abbrechen des
Alarms

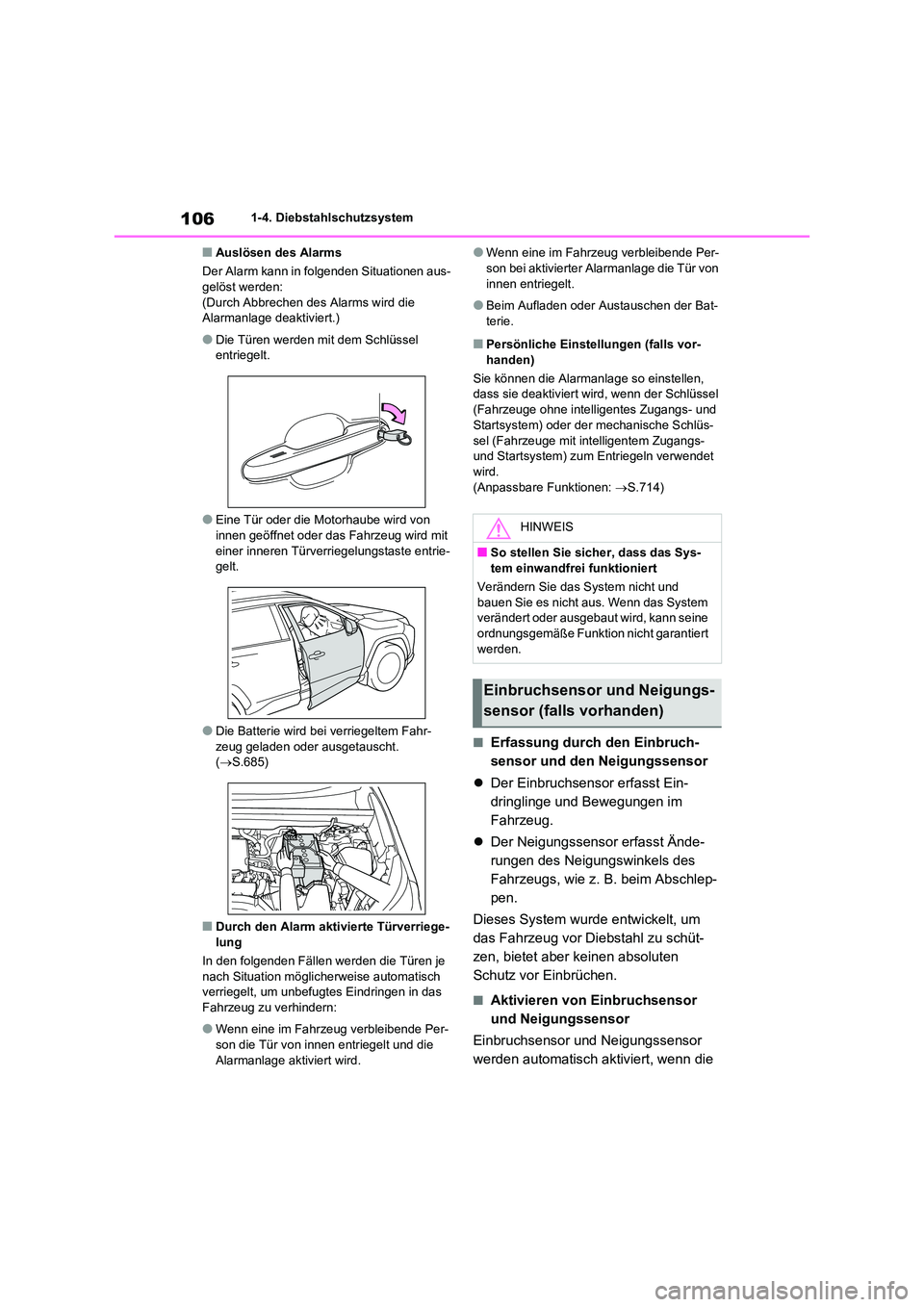

1061-4. Diebstahlschutzsystem
■Auslösen des Alarms
Der Alarm kann in folgenden Situationen aus- gelöst werden:
(Durch Abbrechen des Alarms wird die
Alarmanlage deaktiviert.)
●Die Türen werden mit dem Schlüssel
entriegelt.
●Eine Tür oder die Motorhaube wird von
innen geöffnet oder das Fahrzeug wird mit
einer inneren Türverriegelungstaste entrie- gelt.
●Die Batterie wird bei verriegeltem Fahr-zeug geladen oder ausgetauscht.
( S.685)
■Durch den Alarm aktivierte Türverriege-
lung
In den folgenden Fällen werden die Türen je
nach Situation möglicherweise automatisch verriegelt, um unbefugtes Eindringen in das
Fahrzeug zu verhindern:
●Wenn eine im Fahrzeug verbleibende Per-
son die Tür von innen entriegelt und die
Alarmanlage aktiviert wird.
●Wenn eine im Fahrzeug verbleibende Per- son bei aktivierter Alarmanlage die Tür von
innen entriegelt.
●Beim Aufladen oder Austauschen der Bat-
terie.
■Persönliche Einstellungen (falls vor-
handen)
Sie können die Alarmanlage so einstellen, dass sie deaktiviert wird , wenn der Schlüssel
(Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) oder der mechanische Schlüs-
sel (Fahrzeuge mit intelligentem Zugangs- und Startsystem) zum Entriegeln verwendet
wird.
(Anpassbare Funktionen: S.714)
■Erfassung durch den Einbruch-
sensor und den Neigungssensor
 Der Einbruchsensor erfasst Ein-
dringlinge und Bewegungen im
Fahrzeug.
 Der Neigungssensor erfasst Ände-
rungen des Neigungswinkels des
Fahrzeugs, wie z. B. beim Abschlep-
pen.
Dieses System wur de entwickelt, um
das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keinen absoluten
Schutz vor Einbrüchen.
■Aktivieren von Einbruchsensor
und Neigungssensor
Einbruchsensor und Neigungssensor
werden automatisch aktiviert, wenn die
HINWEIS
■So stellen Sie sicher, dass das Sys-
tem einwandfrei funktioniert
Verändern Sie das System nicht und
bauen Sie es nicht aus. Wenn das System verändert oder ausgebaut wird, kann seine
ordnungsgemäße Funktion nicht garantiert
werden.
Einbruchsensor und Neigungs-
sensor (falls vorhanden)

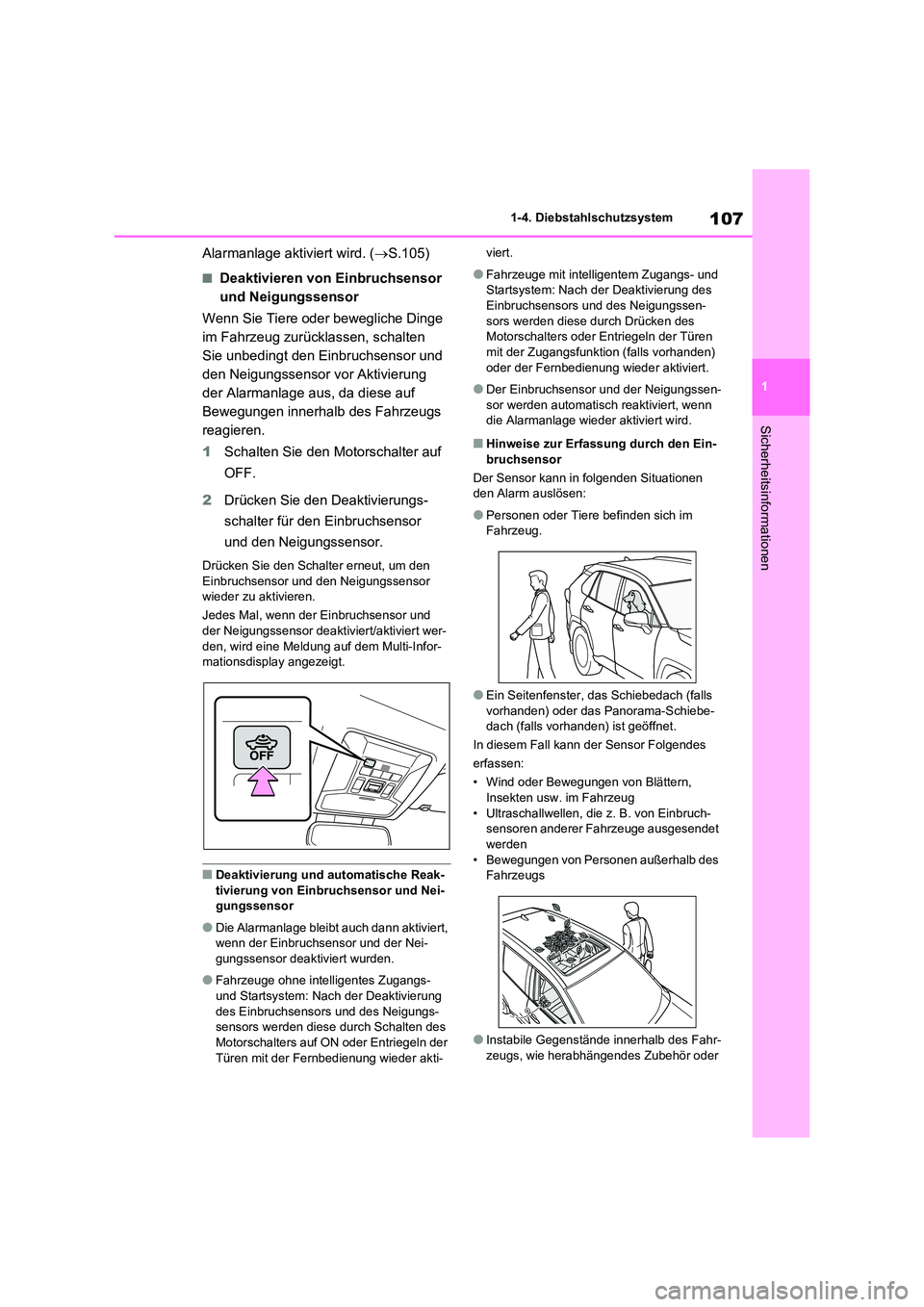

107
1
1-4. Diebstahlschutzsystem
Sicherheitsinformationen
Alarmanlage aktiviert wird. ( S.105)
■Deaktivieren von Einbruchsensor
und Neigungssensor
Wenn Sie Tiere oder bewegliche Dinge
im Fahrzeug zurü cklassen, schalten
Sie unbedingt den Einbruchsensor und
den Neigungssensor vor Aktivierung
der Alarmanlage aus, da diese auf
Bewegungen innerhalb des Fahrzeugs
reagieren.
1 Schalten Sie den Motorschalter auf
OFF.
2 Drücken Sie den Deaktivierungs-
schalter für den Einbruchsensor
und den Neigungssensor.
Drücken Sie den Schalter erneut, um den
Einbruchsensor und den Neigungssensor
wieder zu aktivieren.
Jedes Mal, wenn der Einbruchsensor und der Neigungssensor deaktiviert/aktiviert wer-
den, wird eine Meldung auf dem Multi-Infor-
mationsdisplay angezeigt.
■Deaktivierung und automatische Reak- tivierung von Einbruchsensor und Nei-
gungssensor
●Die Alarmanlage bleibt auch dann aktiviert,
wenn der Einbruchsensor und der Nei-
gungssensor deaktiviert wurden.
●Fahrzeuge ohne intelligentes Zugangs-
und Startsystem: Nach der Deaktivierung des Einbruchsensor s und des Neigungs-
sensors werden diese durch Schalten des
Motorschalters auf ON oder Entriegeln der Türen mit der Fernbedienung wieder akti-
viert.
●Fahrzeuge mit intelligentem Zugangs- und
Startsystem: Nach der Deaktivierung des Einbruchsensors und des Neigungssen-
sors werden diese durch Drücken des
Motorschalters oder Entriegeln der Türen mit der Zugangsfunktion (falls vorhanden)
oder der Fernbedienung wieder aktiviert.
●Der Einbruchsensor und der Neigungssen-
sor werden automatisch reaktiviert, wenn
die Alarmanlage wieder aktiviert wird.
■Hinweise zur Erfassung durch den Ein-
bruchsensor
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Personen oder Tiere befinden sich im Fahrzeug.
●Ein Seitenfenster, das Schiebedach (falls vorhanden) oder das Panorama-Schiebe-
dach (falls vorhanden) ist geöffnet.
In diesem Fall kann der Sensor Folgendes
erfassen:
• Wind oder Bewegungen von Blättern,
Insekten usw. im Fahrzeug • Ultraschallwellen, die z. B. von Einbruch-
sensoren anderer Fahrzeuge ausgesendet
werden • Bewegungen von Personen außerhalb des
Fahrzeugs
●Instabile Gegenstände innerhalb des Fahr-
zeugs, wie herabhängendes Zubehör oder

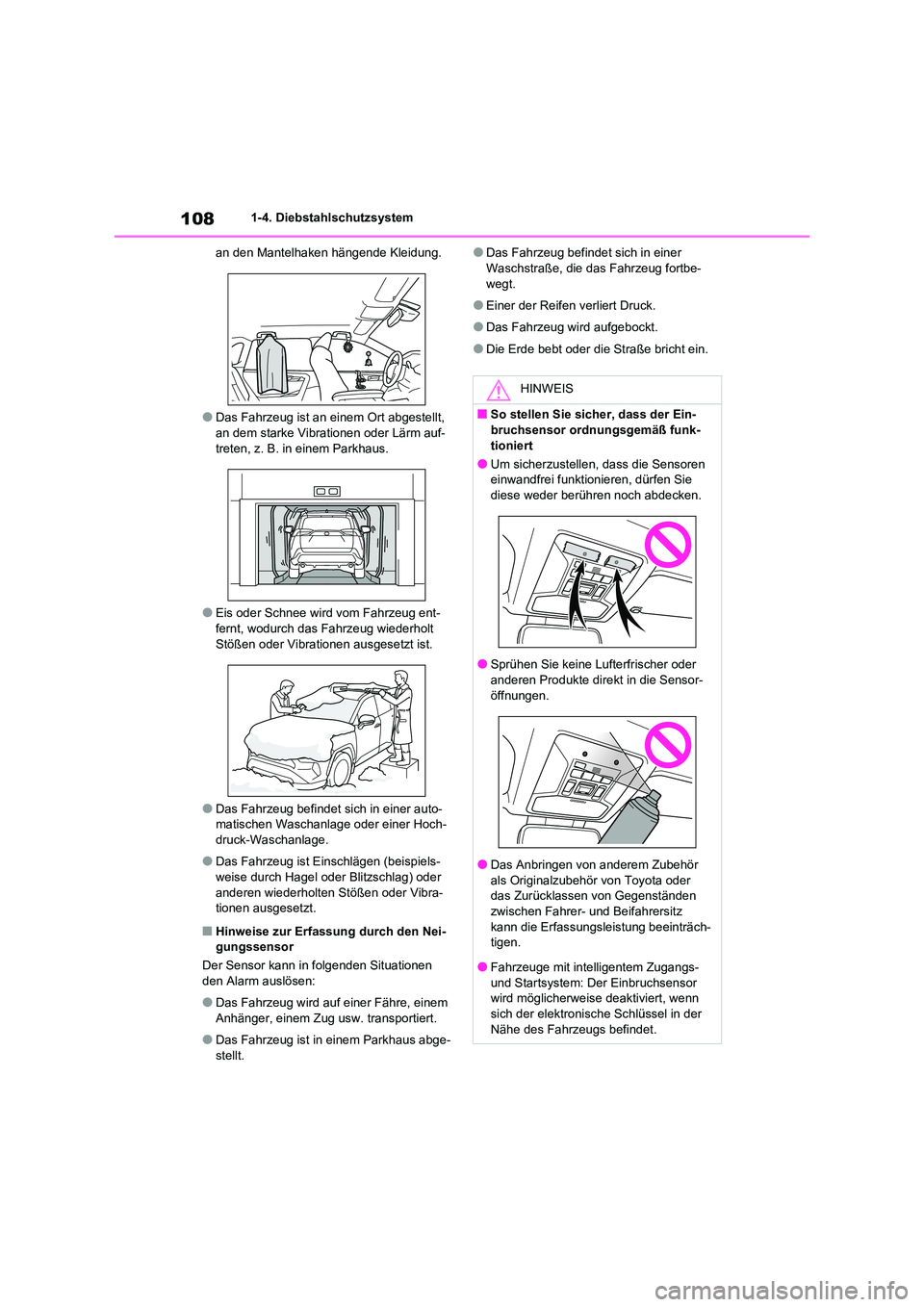

1081-4. Diebstahlschutzsystem
an den Mantelhaken hängende Kleidung.
●Das Fahrzeug ist an einem Ort abgestellt,
an dem starke Vibrationen oder Lärm auf-
treten, z. B. in einem Parkhaus.
●Eis oder Schnee wird vom Fahrzeug ent-
fernt, wodurch das Fahrzeug wiederholt Stößen oder Vibrationen ausgesetzt ist.
●Das Fahrzeug befindet sich in einer auto-matischen Waschanlage oder einer Hoch-
druck-Waschanlage.
●Das Fahrzeug ist Einschlägen (beispiels-
weise durch Hagel oder Blitzschlag) oder
anderen wiederholten Stößen oder Vibra- tionen ausgesetzt.
■Hinweise zur Erfassung durch den Nei-
gungssensor
Der Sensor kann in folgenden Situationen
den Alarm auslösen:
●Das Fahrzeug wird auf einer Fähre, einem
Anhänger, einem Zug usw. transportiert.
●Das Fahrzeug ist in einem Parkhaus abge-
stellt.
●Das Fahrzeug befindet sich in einer Waschstraße, die das Fahrzeug fortbe-
wegt.
●Einer der Reifen verliert Druck.
●Das Fahrzeug wird aufgebockt.
●Die Erde bebt oder die Straße bricht ein.
HINWEIS
■So stellen Sie sicher, dass der Ein-
bruchsensor ordnungsgemäß funk- tioniert
●Um sicherzustellen, dass die Sensoren
einwandfrei funktionieren, dürfen Sie
diese weder berühren noch abdecken.
●Sprühen Sie keine Lufterfrischer oder
anderen Produkte direkt in die Sensor- öffnungen.
●Das Anbringen von anderem Zubehör
als Originalzubehör von Toyota oder das Zurücklassen von Gegenständen
zwischen Fahrer- und Beifahrersitz
kann die Erfassungsleistung beeinträch- tigen.
●Fahrzeuge mit intelligentem Zugangs-
und Startsystem: Der Einbruchsensor wird möglicherweise deaktiviert, wenn
sich der elektronisc he Schlüssel in der
Nähe des Fahrzeugs befindet.

2

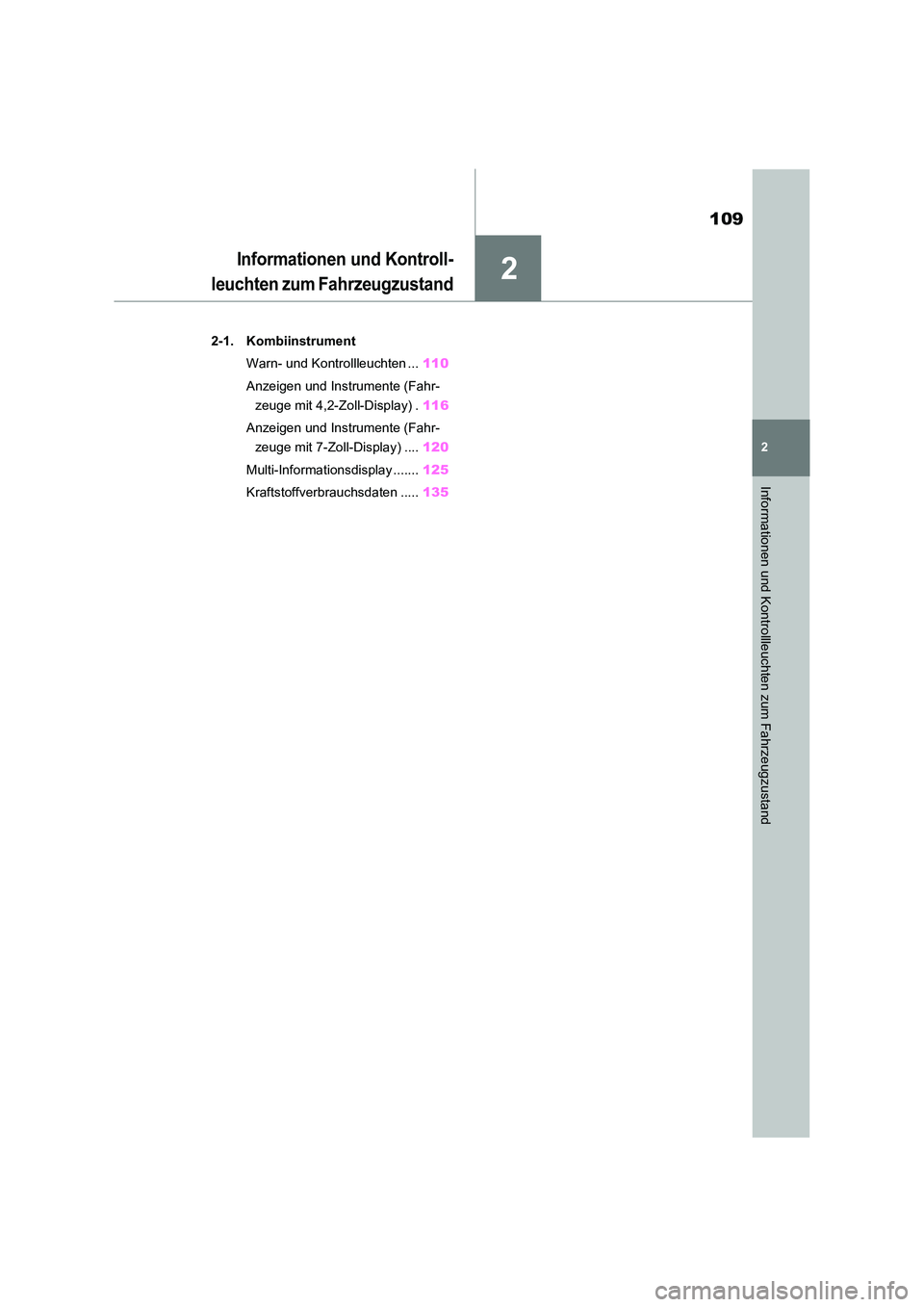

109
2
Informationen und Kontrollleuchten zum Fahrzeugzustand
Informationen und Kontroll-
leuchten zum Fahrzeugzustand
2-1. Kombiinstrument
Warn- und Kontrollleuchten ... 110
Anzeigen und Instrumente (Fahr-
zeuge mit 4,2-Zoll-Display) . 116
Anzeigen und Instrumente (Fahr-
zeuge mit 7-Zoll-Display) .... 120
Multi-Informationsdisplay ....... 125
Kraftstoffverbrauchsdaten ..... 135

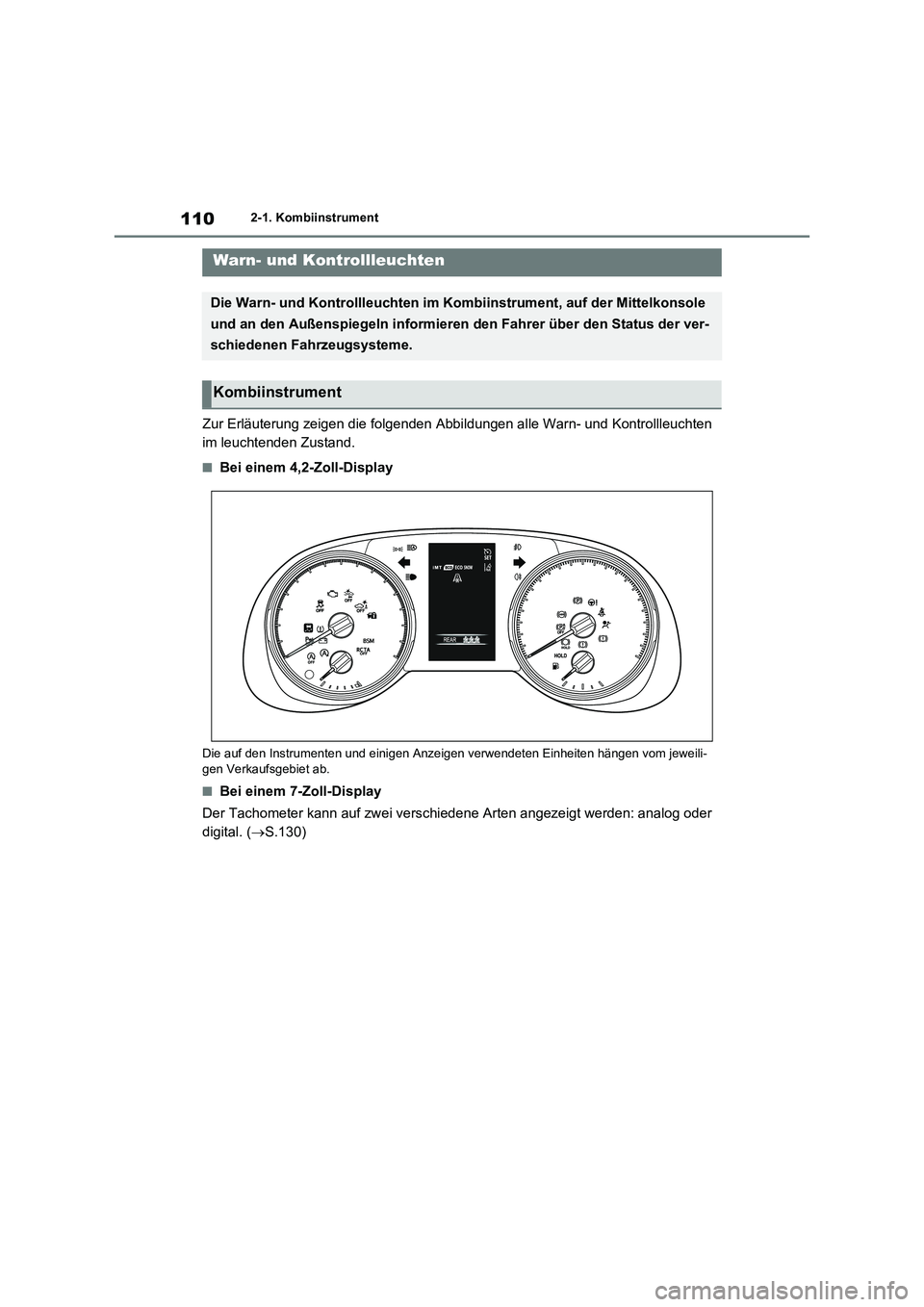

1102-1. Kombiinstrument
2-1.Kombiinstrument
Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kontrollleuchten
im leuchtenden Zustand.
■Bei einem 4,2-Zoll-Display
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.
■Bei einem 7-Zoll-Display
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. (S.130)
Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Kombiinstrument

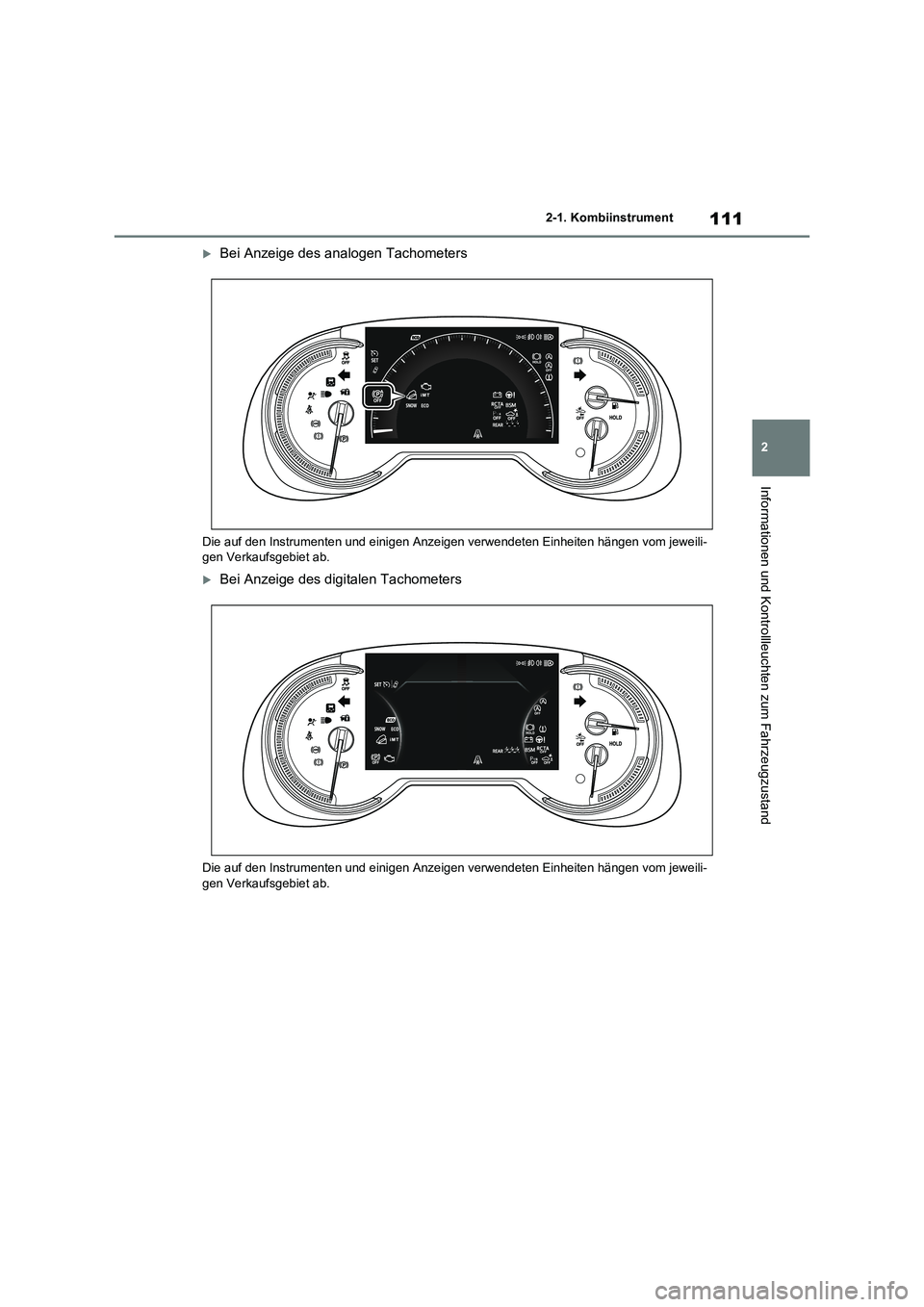

111
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Bei Anzeige des analogen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.
Bei Anzeige des digitalen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili- gen Verkaufsgebiet ab.

1122-1. Kombiinstrument
Warnleuchten informieren den Fahrer
über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
*1: Diese Leuchten leuchten auf, wenn der
Motorschalter auf ON geschaltet wird, um
anzuzeigen, dass eine Systemprüfung
Warnleuchten
(Rot)
Bremssystem-Warn-
leuchte
*1 (S.644)
(Gelb)
Bremssystem-Warn-
leuchte
*1 (S.644)
Ladesystem-Warnleuchte
*1
(S.645)
Kühlmitteltemperatur-Warn-
leuchte
*2 (S.645)
Warnleuchte für zu niedri-
gen Motoröldruck
*2
(S.645)
Motorkontrollleuchte
*1
(S.646)
SRS-Warnleuchte
*1
(S.646)
ABS-Warnleuchte
*1
(S.646)
(Rot/gelb)
Warnleuchte für die elektri-
sche Servolenkung
*1
(S.647)
(Gelb)
iMT-Kontrollleuchte*1 (falls
vorhanden) (S.647)
(Blinkt oder leuch-
tet auf)
PCS-Warnleuchte*1 (falls
vorhanden) (S.647)
(Orange)
LTA-Kontrollleuchte (falls
vorhanden) (S.648)
LDA-Kontrollleuchte (falls
vorhanden) (S.648)
(Blinkt)
Kontrollleuchte für ausge-
schaltetes Stopp-Start-Sys-
tem
*1 (falls vorhanden)
(S.648)
(Blinkt)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors
*3 (falls vorhanden)
(S.648)
(Blinkt)
PKSB OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.649)
(Blinkt)
RCTA OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.649)
Schlupf-Kontrollleuchte
*1
(S.650)
Warnleuchte des Brake-
Override-Systems/der
Anfahrkontrolle (falls vor-
handen)/der Parkunterstüt-
zungsbremse (falls
vorhanden)
*2 (S.650)
(Blinkt)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*1
(S.651)
(Blinkt)
Kontrollleuchte für die Fest-
stellbremse (S.651)
Reifendruck-Warnleuchte
*1
(falls vorhanden) (S.651)
Kraftstoffreserve-Warn-
leuchte (S.652)
Warnleuchte für den Fahrer-
und Beifahrer-Sicherheits-
gurt (S.652)
Warnleuchten für die Rück-
sitz-Sicherheitsgurte (falls
vorhanden) (S.652)
