2021 TOYOTA RAV4 Betriebsanleitungen (in German)

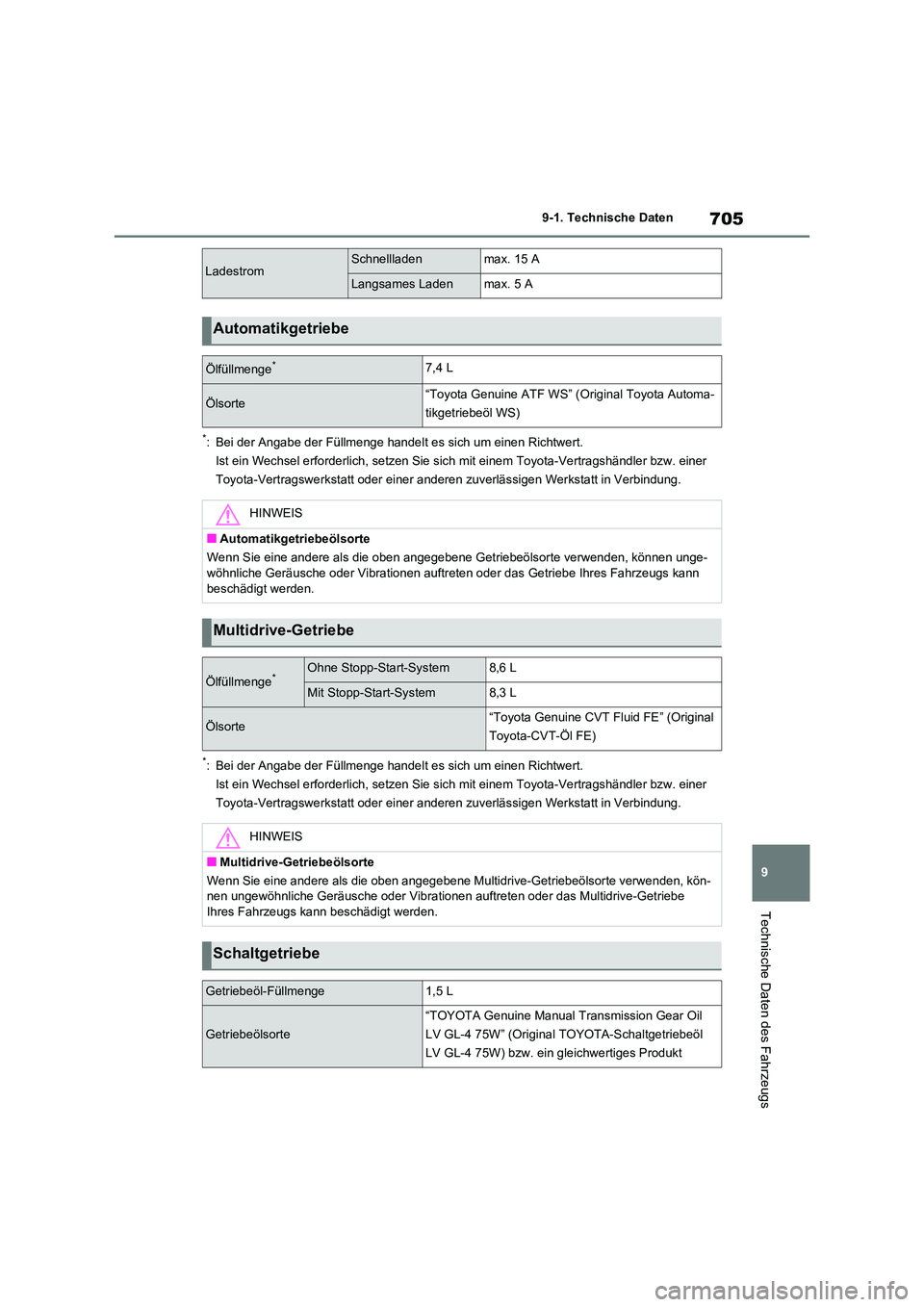

705
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
*: Bei der Angabe der Füllmenge handel t es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
*: Bei der Angabe der Füllmenge handel t es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
LadestromSchnellladenmax. 15 A
Langsames Ladenmax. 5 A
Automatikgetriebe
Ölfüllmenge*7,4 L
Ölsorte“Toyota Genuine ATF WS” (O riginal Toyota Automa-
tikgetriebeöl WS)
HINWEIS
■Automatikgetriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, können unge- wöhnliche Geräusche oder Vibrationen auftreten oder das Getriebe Ihres Fahrzeugs kann
beschädigt werden.
Multidrive-Getriebe
Ölfüllmenge*Ohne Stopp-Start-System8,6 L
Mit Stopp-Start-System8,3 L
Ölsorte“Toyota Genuine CVT Fluid FE” (Original
Toyota-CVT-Öl FE)
HINWEIS
■Multidrive-Getriebeölsorte
Wenn Sie eine andere als die oben angegebene Multidrive-Getriebeölsorte verwenden, kön-
nen ungewöhnliche Geräusche oder Vibrationen auftreten oder das Multidrive-Getriebe
Ihres Fahrzeugs kann beschädigt werden.
Schaltgetriebe
Getriebeöl-Füllmenge1,5 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl
LV GL-4 75W) bzw. ein gleichwertiges Produkt

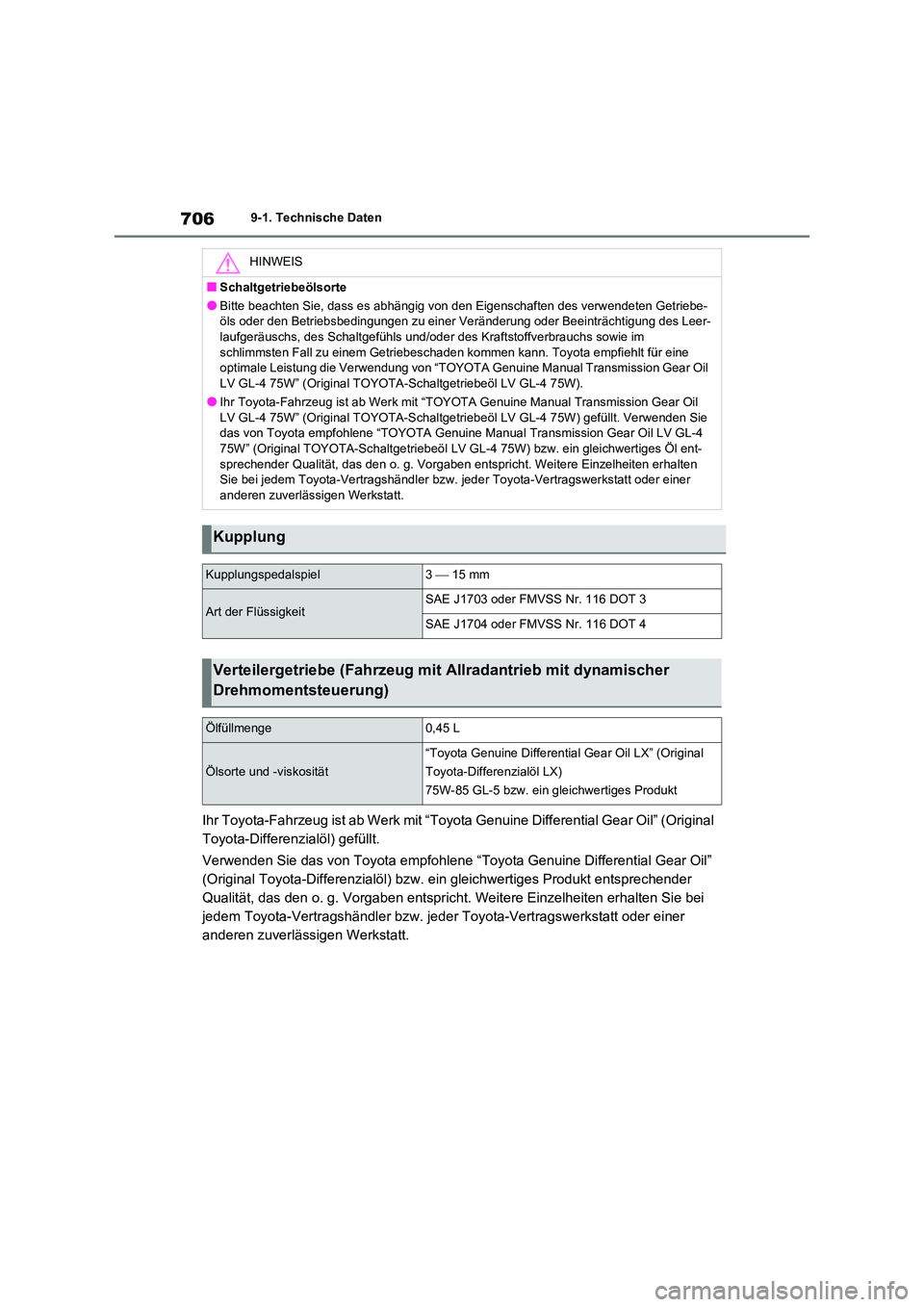

7069-1. Technische Daten
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “T oyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Produkt entsprechender
Qualität, das den o. g. Vorgaben entspricht. Weitere Einzelheiten erhalten Sie bei
jedem Toyota-Vertragshändler bzw. jede r Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt.
HINWEIS
■Schaltgetriebeölsorte
●Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten Getriebe-
öls oder den Betriebsbedingungen zu einer Ve ränderung oder Beeinträchtigung des Leer-
laufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs sowie im schlimmsten Fall zu einem Getriebeschaden kommen kann. Toyota empfiehlt für eine
optimale Leistung die Verwendung von “TOYOT A Genuine Manual Transmission Gear Oil
LV GL-4 75W” (Original TOYOTA -Schaltgetriebeöl LV GL-4 75W).
●Ihr Toyota-Fahrzeug ist ab Werk mit “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (Original TOYOTA-Schaltgetri ebeöl LV GL-4 75W) gefüllt. Verwenden Sie
das von Toyota empfohlene “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4
75W” (Original TOYOTA-Schalt getriebeöl LV GL-4 75W) bzw. ein gleichwertiges Öl ent- sprechender Qualität, das den o. g. Vorg aben entspricht. Weitere Einzelheiten erhalten
Sie bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt.
Kupplung
Kupplungspedalspiel3  15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Verteilergetriebe (Fahrzeug mit Allradantrieb mit dynamischer
Drehmomentsteuerung)
Ölfüllmenge0,45 L
Ölsorte und -viskosität
“Toyota Genuine Differential Gear Oil LX” (Original
Toyota-Differenzialöl LX)
75W-85 GL-5 bzw. ein gleichwertiges Produkt

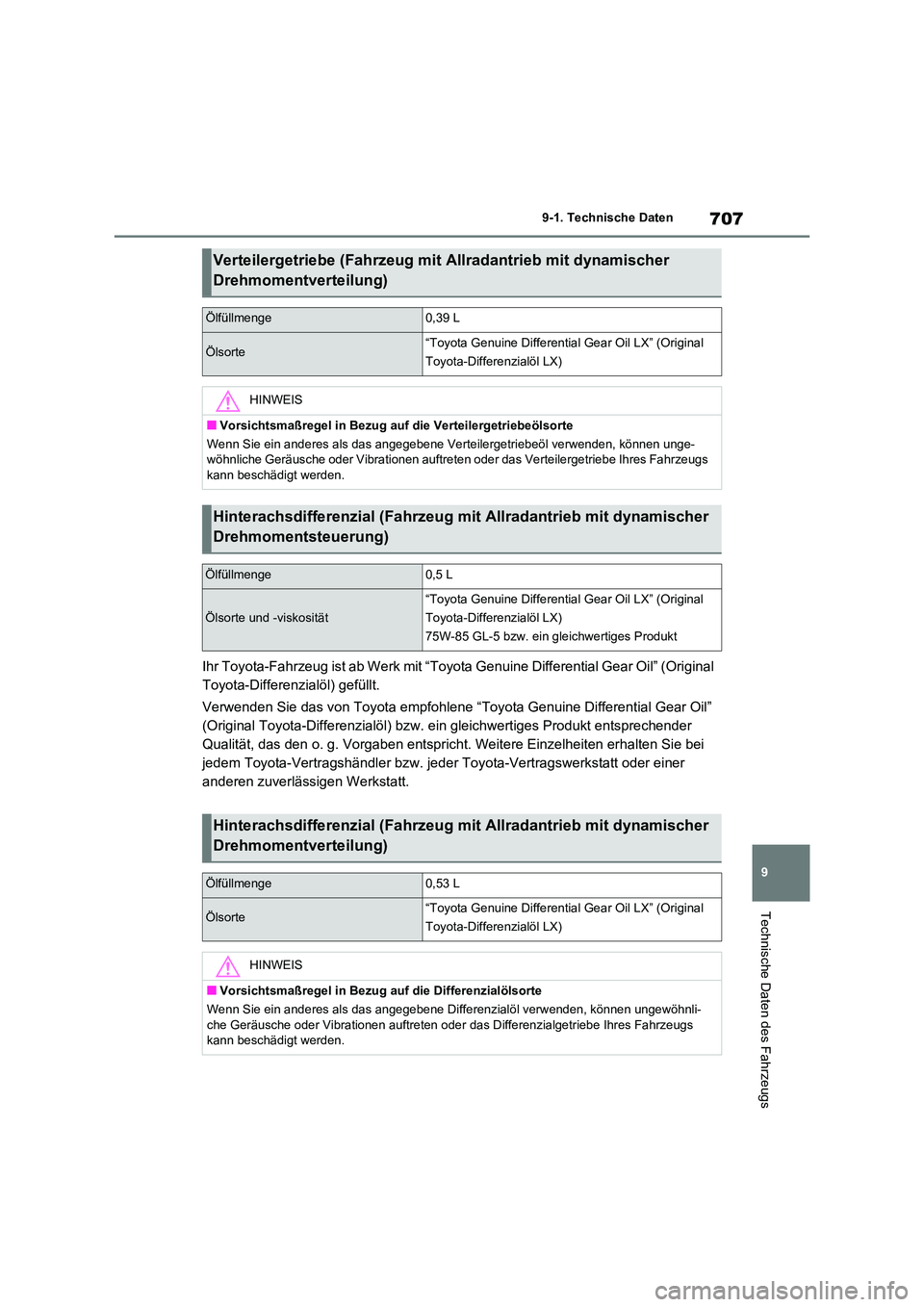

707
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “T oyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Produkt entsprechender
Qualität, das den o. g. Vorgaben entspricht. Weitere Einzelheiten erhalten Sie bei
jedem Toyota-Vertragshändler bzw. jede r Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt.
Verteilergetriebe (Fah rzeug mit Allradantrieb mit dynamischer
Drehmomentverteilung)
Ölfüllmenge0,39 L
Ölsorte“Toyota Genuine Differential Gear Oil LX” (Original
Toyota-Differenzialöl LX)
HINWEIS
■Vorsichtsmaßregel in Bezug auf die Verteilergetriebeölsorte
Wenn Sie ein anderes als das angegebene Verteilergetriebeöl verwenden, können unge- wöhnliche Geräusche oder Vibrationen auftreten oder das Verteilergetriebe Ihres Fahrzeugs
kann beschädigt werden.
Hinterachsdifferenzial (Fahrzeug mit Allradantrieb mit dynamischer
Drehmomentsteuerung)
Ölfüllmenge0,5 L
Ölsorte und -viskosität
“Toyota Genuine Differentia l Gear Oil LX” (Original
Toyota-Differenzialöl LX)
75W-85 GL-5 bzw. ein gleichwertiges Produkt
Hinterachsdifferenzial (Fahrzeug mit Allradantrieb mit dynamischer
Drehmomentverteilung)
Ölfüllmenge0,53 L
Ölsorte“Toyota Genuine Differential Gear Oil LX” (Original
Toyota-Differenzialöl LX)
HINWEIS
■Vorsichtsmaßregel in Bezug auf die Differenzialölsorte
Wenn Sie ein anderes als das angegebene Di fferenzialöl verwenden, können ungewöhnli- che Geräusche oder Vibrationen auftreten ode r das Differenzialgetriebe Ihres Fahrzeugs
kann beschädigt werden.

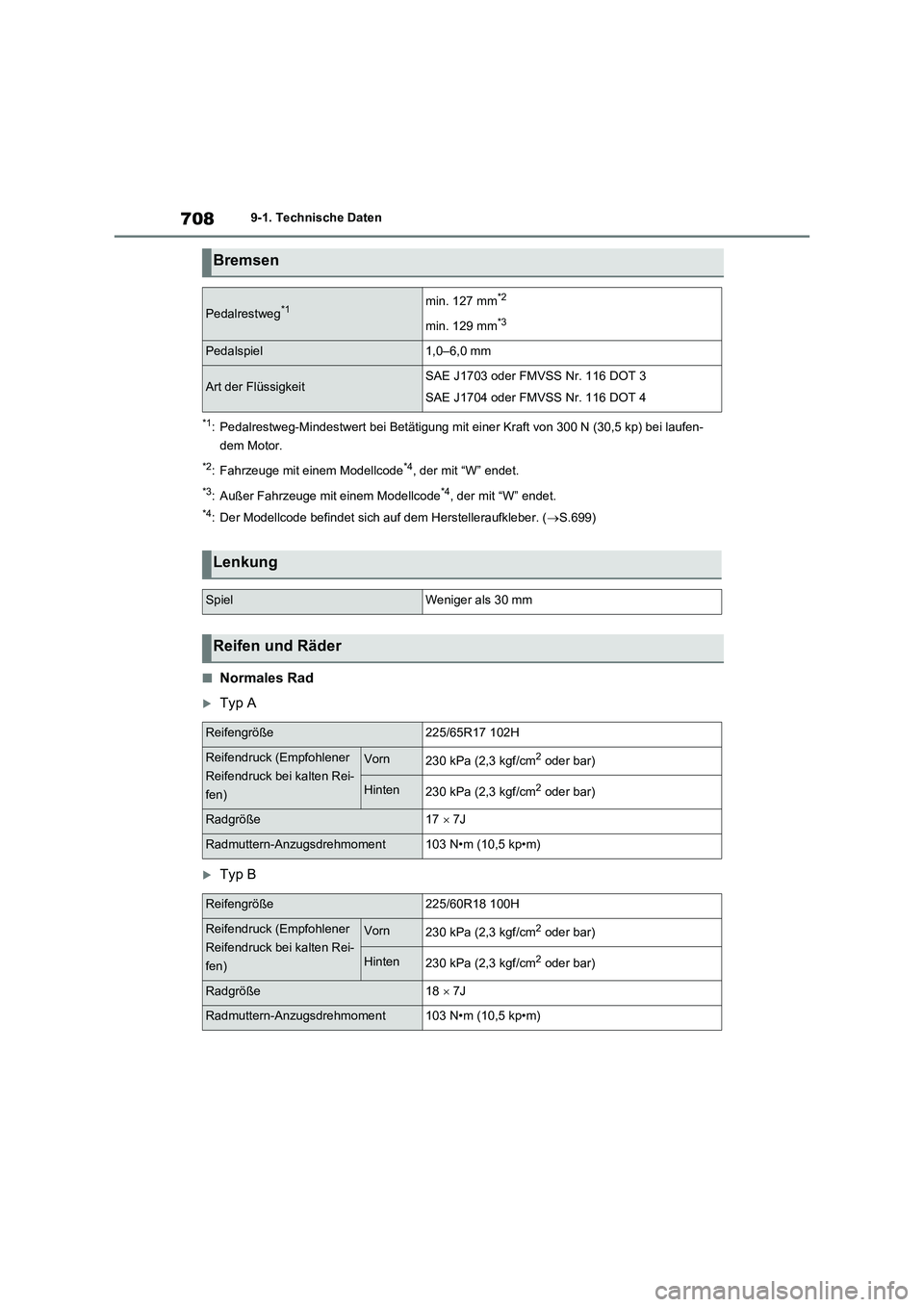

7089-1. Technische Daten
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,5 kp) bei laufen-
dem Motor.
*2: Fahrzeuge mit einem Modellcode*4, der mit “W” endet.
*3: Außer Fahrzeuge mit einem Modellcode*4, der mit “W” endet.
*4: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S.699)
■Normales Rad
Typ A
Typ B
Bremsen
Pedalrestweg*1min. 127 mm*2
min. 129 mm*3
Pedalspiel1,0–6,0 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße225/65R17 102H
Reifendruck (Empfohlener
Reifendruck bei kalten Rei-
fen)Vorn230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)
Radgröße17  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße225/60R18 100H
Reifendruck (Empfohlener
Reifendruck bei kalten Rei-
fen)Vorn230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)
Radgröße18  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

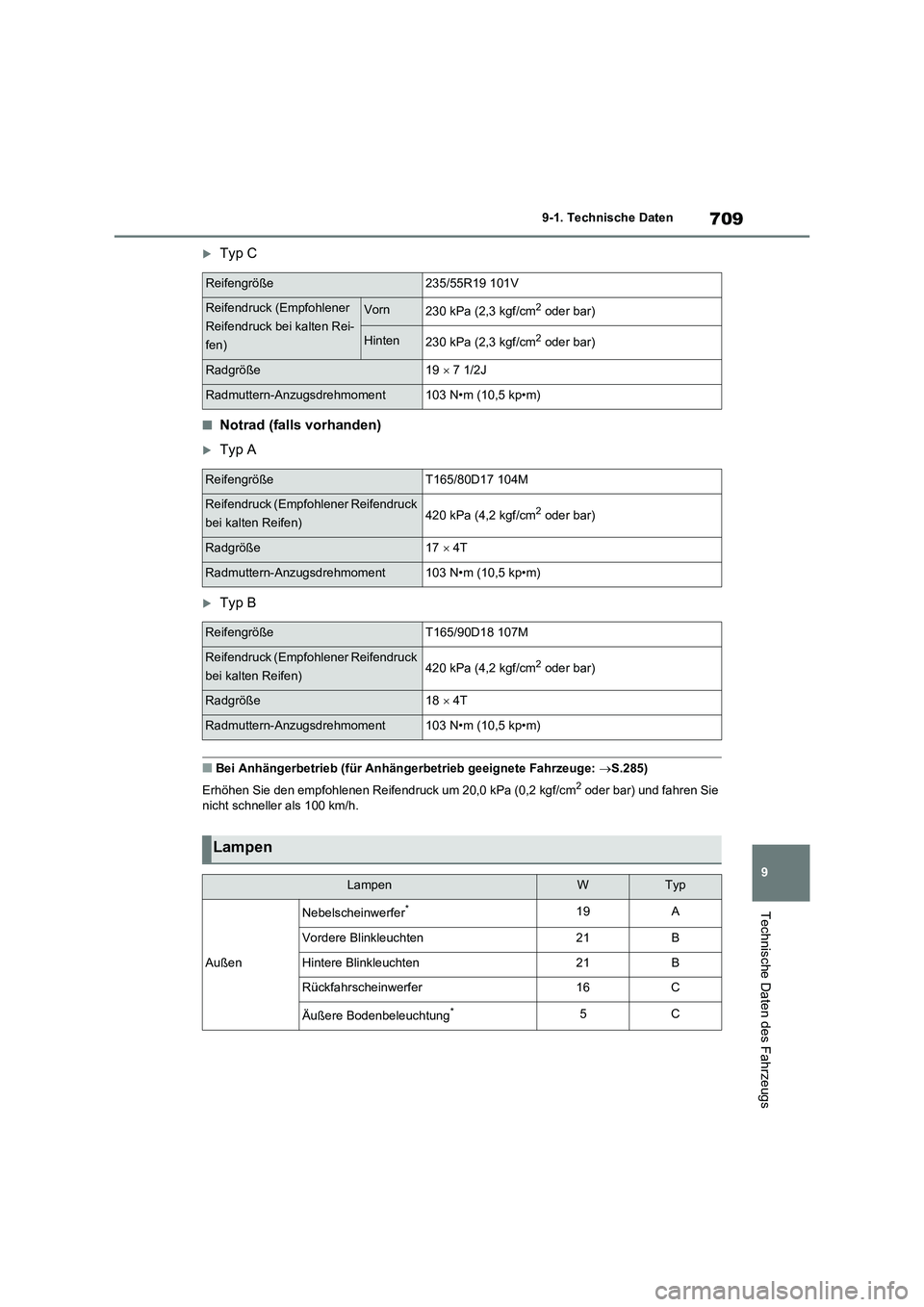

709
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
Typ C
■Notrad (falls vorhanden)
Typ A
Typ B
■Bei Anhängerbetrieb (für Anhängerbetrieb geeignete Fahrzeuge: S.285)
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm
2 oder bar) und fahren Sie
nicht schneller als 100 km/h.
Reifengröße235/55R19 101V
Reifendruck (Empfohlener
Reifendruck bei kalten Rei-
fen)Vorn230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)
Radgröße19  7 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT165/80D17 104M
Reifendruck (Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17  4T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT165/90D18 107M
Reifendruck (Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße18  4T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Lampen
LampenWTyp
Außen
Nebelscheinwerfer*19A
Vordere Blinkleuchten21B
Hintere Blinkleuchten21B
Rückfahrscheinwerfer16C
Äußere Bodenbeleuchtung*5C

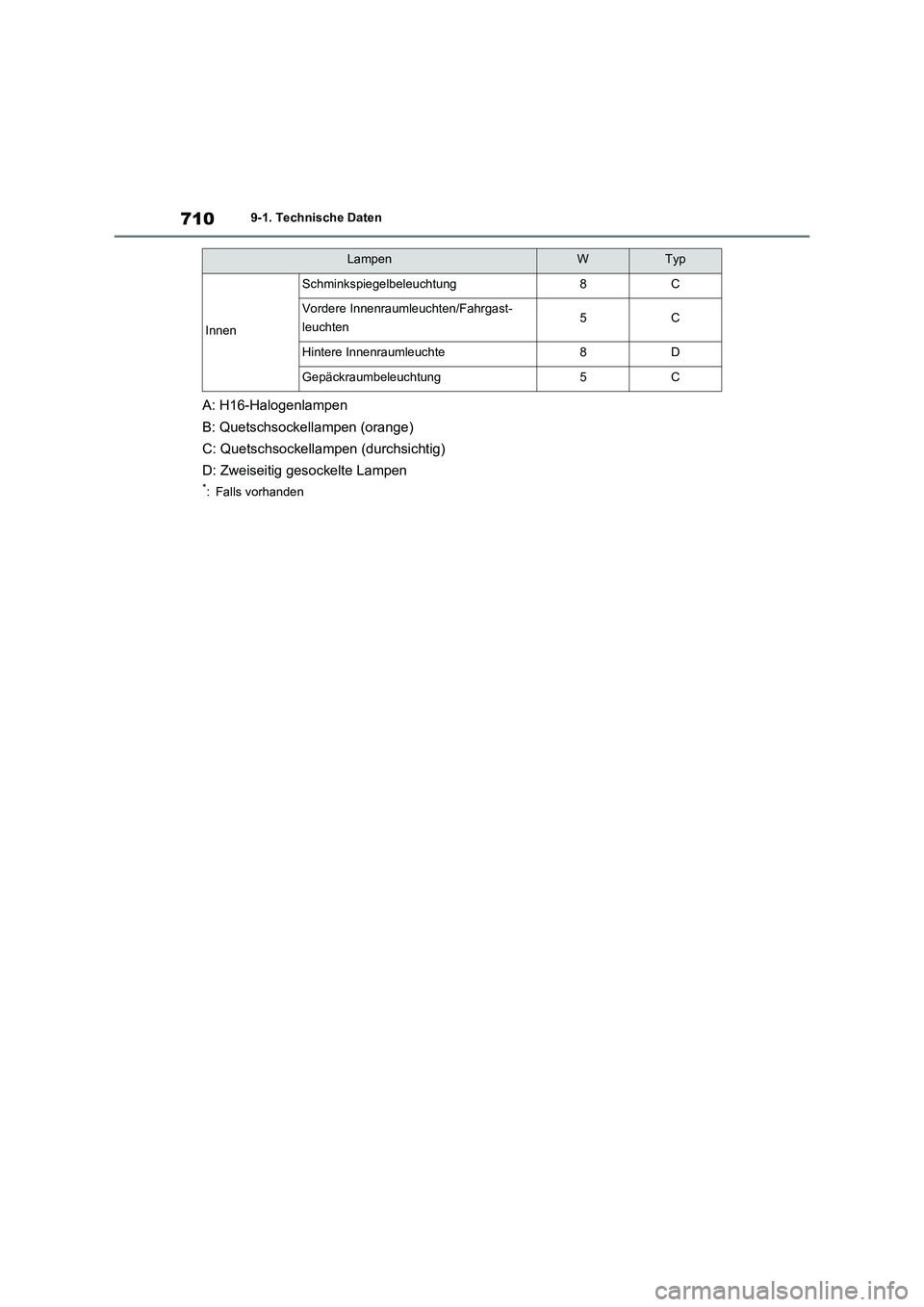

7109-1. Technische Daten
A: H16-Halogenlampen
B: Quetschsockellampen (orange)
C: Quetschsockellampen (durchsichtig)
D: Zweiseitig gesockelte Lampen
*: Falls vorhanden
Innen
Schminkspiegelbeleuchtung8C
Vordere Innenraumleuchten/Fahrgast-
leuchten5C
Hintere Innenraumleuchte8D
Gepäckraumbeleuchtung5C
LampenWTyp

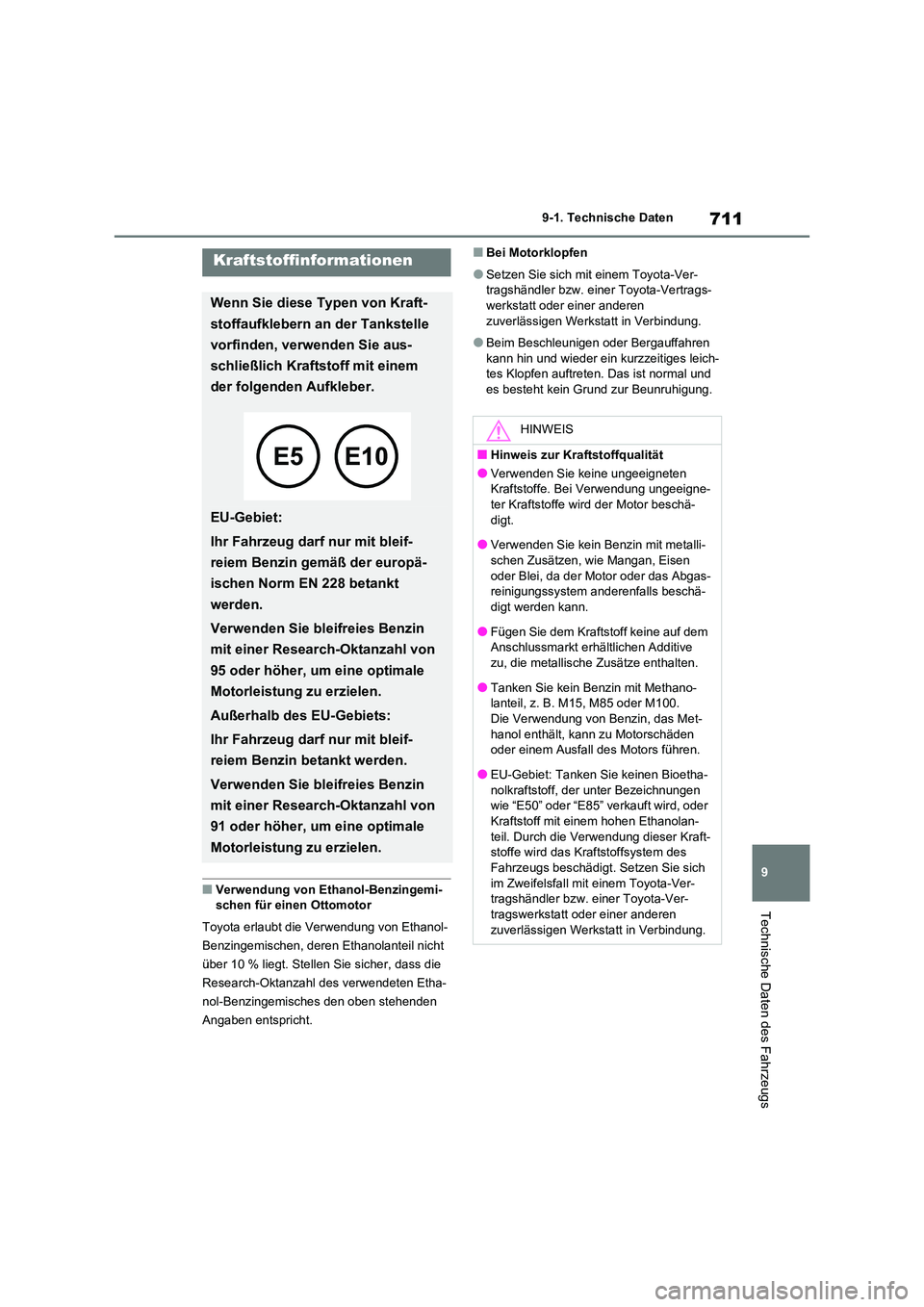

711
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
■Verwendung von Ethanol-Benzingemi- schen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-
Benzingemischen, deren Ethanolanteil nicht
über 10 % liegt. Stellen Sie sicher, dass die
Research-Oktanzahl des verwendeten Etha-
nol-Benzingemisches den oben stehenden
Angaben entspricht.
■Bei Motorklopfen
●Setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags- werkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
●Beim Beschleunigen oder Bergauffahren
kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
Kraftstoffinformationen
Wenn Sie diese Typen von Kraft-
stoffaufklebern an der Tankstelle
vorfinden, verwenden Sie aus-
schließlich Kraftstoff mit einem
der folgenden Aufkleber.
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleif-
reiem Benzin gemäß der europä-
ischen Norm EN 228 betankt
werden.
Verwenden Sie bleifreies Benzin
mit einer Research-Oktanzahl von
95 oder höher, um eine optimale
Motorleistung zu erzielen.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit bleif-
reiem Benzin betankt werden.
Verwenden Sie bleifreies Benzin
mit einer Research-Oktanzahl von
91 oder höher, um eine optimale
Motorleistung zu erzielen.
HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten
Kraftstoffe. Bei Verwendung ungeeigne-
ter Kraftstoffe wird der Motor beschä- digt.
●Verwenden Sie kein Benzin mit metalli-
schen Zusätzen, wie Mangan, Eisen oder Blei, da der Motor oder das Abgas-
reinigungssystem anderenfalls beschä-
digt werden kann.
●Fügen Sie dem Kraftstoff keine auf dem
Anschlussmarkt erhältlichen Additive
zu, die metallische Zusätze enthalten.
●Tanken Sie kein Benzin mit Methano-
lanteil, z. B. M15, M85 oder M100.
Die Verwendung von Benzin, das Met-
hanol enthält, kann zu Motorschäden oder einem Ausfall des Motors führen.
●EU-Gebiet: Tanken Sie keinen Bioetha-
nolkraftstoff, der unter Bezeichnungen wie “E50” oder “E85” verkauft wird, oder
Kraftstoff mit einem hohen Ethanolan-
teil. Durch die Verwendung dieser Kraft- stoffe wird das Kraftstoffsystem des
Fahrzeugs beschädig t. Setzen Sie sich
im Zweifelsfall mit einem Toyota-Ver- tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.

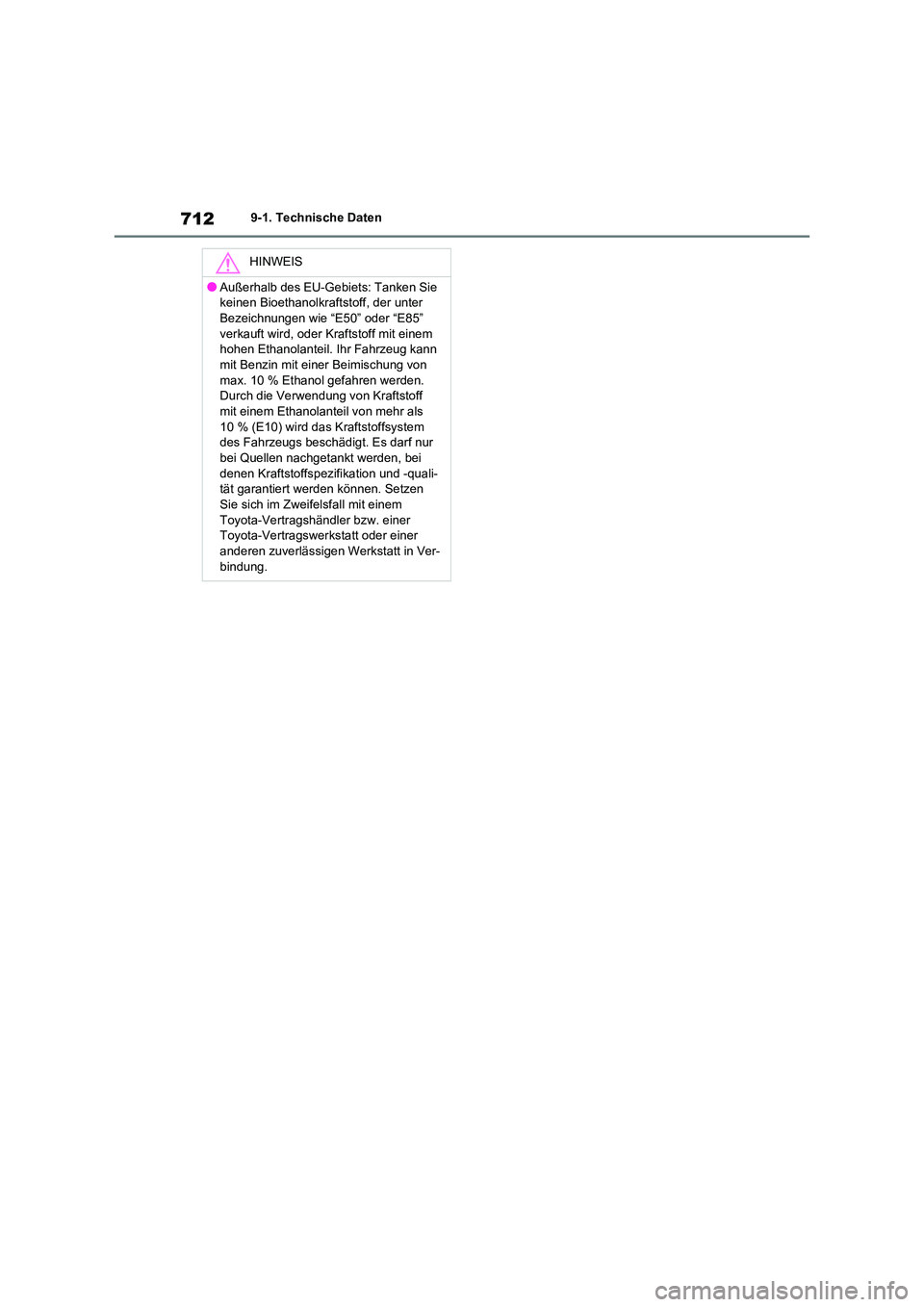

7129-1. Technische Daten
HINWEIS
●Außerhalb des EU-Gebiets: Tanken Sie
keinen Bioethanolkraftstoff, der unter
Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem
hohen Ethanolanteil. Ihr Fahrzeug kann
mit Benzin mit einer Beimischung von max. 10 % Ethanol gefahren werden.
Durch die Verwendung von Kraftstoff
mit einem Ethanolanteil von mehr als 10 % (E10) wird das Kraftstoffsystem
des Fahrzeugs beschädigt. Es darf nur
bei Quellen nachgetankt werden, bei denen Kraftstoffspezifikation und -quali-
tät garantiert werden können. Setzen
Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Ver- bindung.
