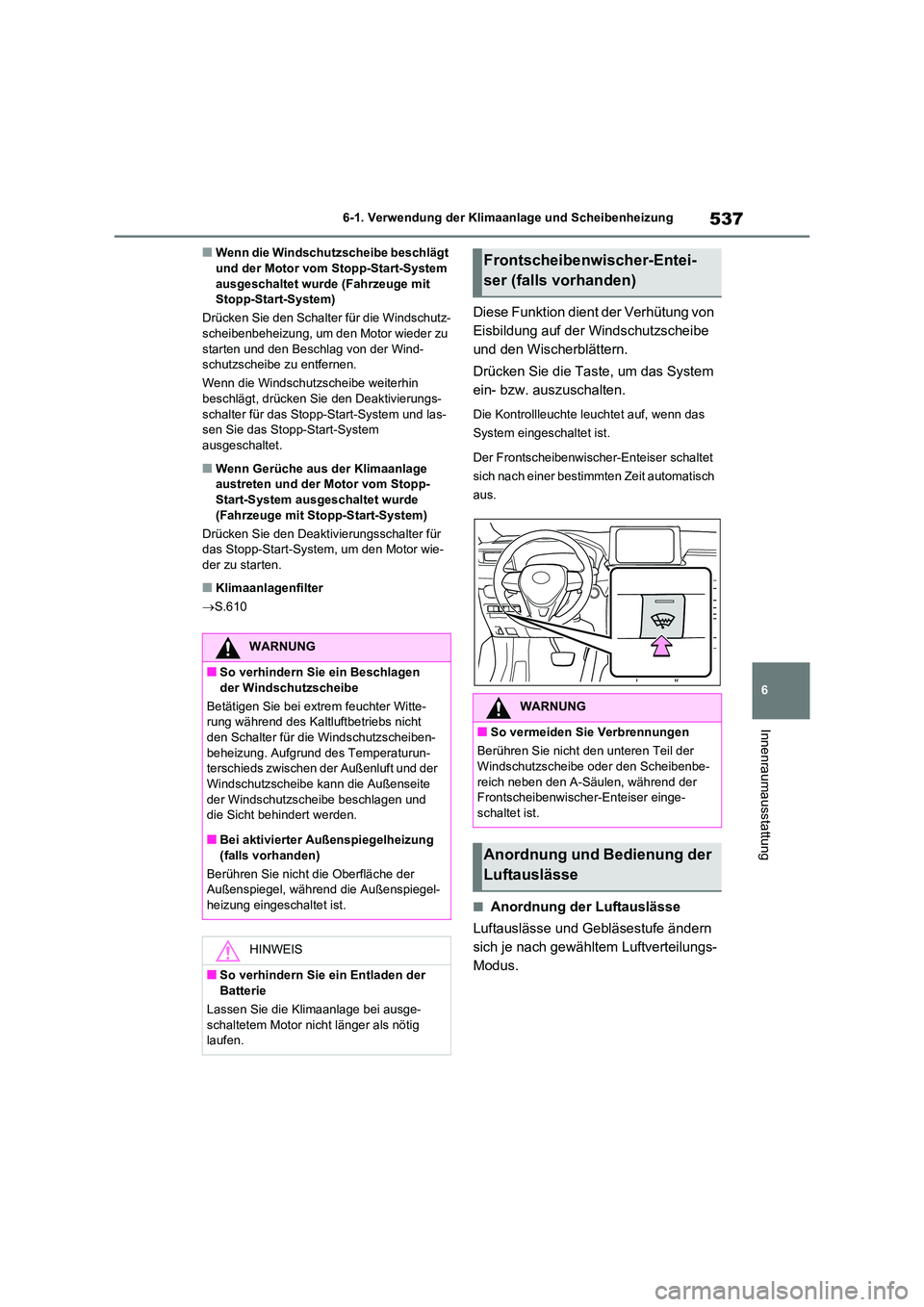

2021 TOYOTA RAV4 Betriebsanleitungen (in German)

537
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
■Wenn die Windschutzscheibe beschlägt und der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeuge mit
Stopp-Start-System)
Drücken Sie den Schalter für die Windschutz- scheibenbeheizung, um den Motor wieder zu
starten und den Beschlag von der Wind-
schutzscheibe zu entfernen.
Wenn die Windschut zscheibe weiterhin beschlägt, drücken Si e den Deaktivierungs-
schalter für das Stopp-Start-System und las-
sen Sie das Stopp-Start-System
ausgeschaltet.
■Wenn Gerüche aus der Klimaanlage austreten und der Motor vom Stopp-
Start-System ausgeschaltet wurde
(Fahrzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor wie-
der zu starten.
■Klimaanlagenfilter
 S.610
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie die Taste, um das System
ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Der Frontscheibenwischer-Enteiser schaltet
sich nach einer bestimmten Zeit automatisch
aus.
■Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe ändern
sich je nach gewähltem Luftverteilungs-
Modus.
WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witte- rung während des Kaltluftbetriebs nicht
den Schalter für die Windschutzscheiben-
beheizung. Aufgrund des Temperaturun- terschieds zwischen der Außenluft und der
Windschutzscheibe kann die Außenseite
der Windschutzscheibe beschlagen und die Sicht behindert werden.
■Bei aktivierter Außenspiegelheizung
(falls vorhanden)
Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der
Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Motor nicht länger als nötig
laufen.
Frontscheibenwischer-Entei-
ser (falls vorhanden)
WARNUNG
■So vermeiden Sie Verbrennungen
Berühren Sie nicht den unteren Teil der
Windschutzscheibe oder den Scheibenbe- reich neben den A-Säulen, während der
Frontscheibenwischer-Enteiser einge-
schaltet ist.
Anordnung und Bedienung der
Luftauslässe

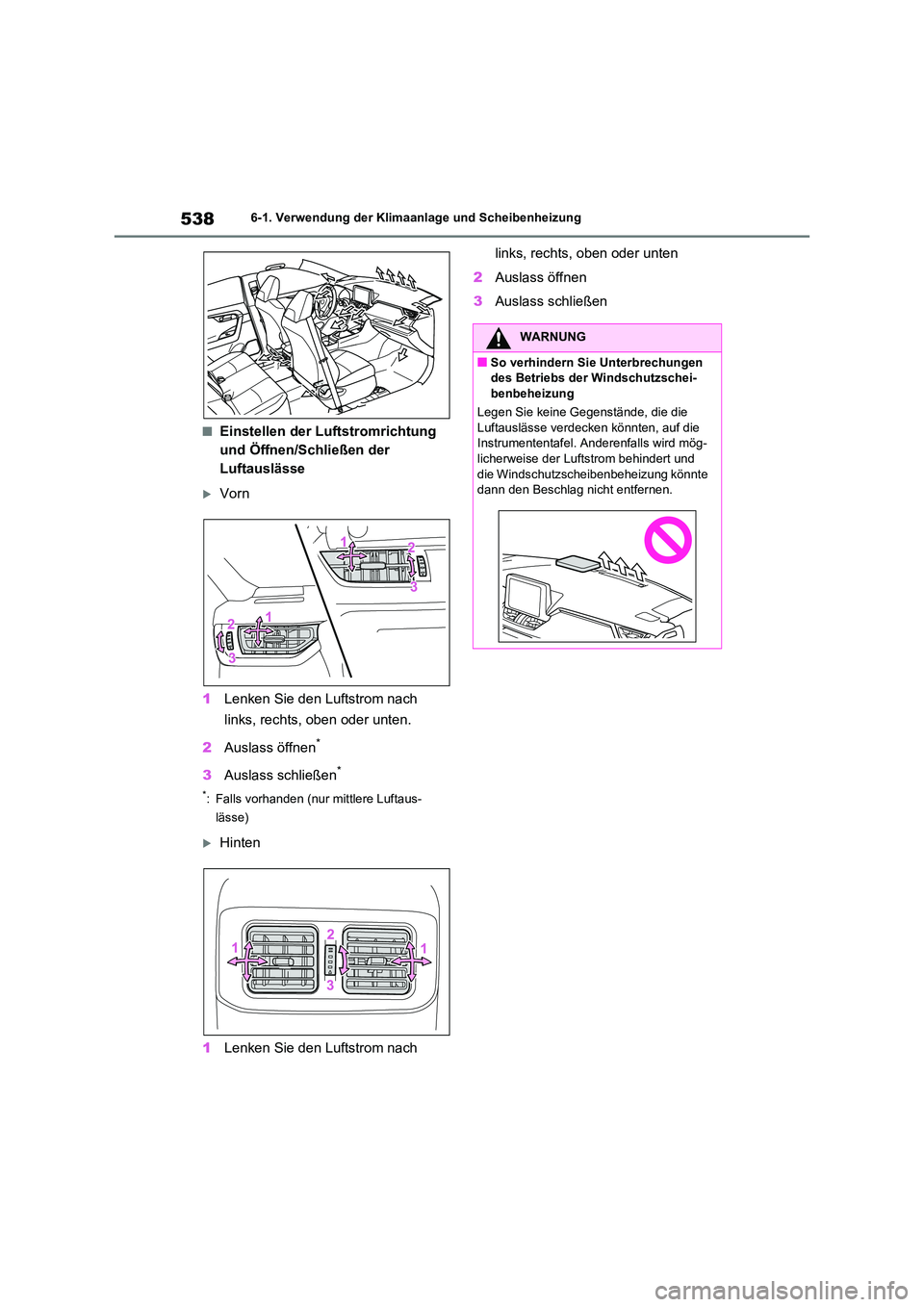

5386-1. Verwendung der Klimaanlage und Scheibenheizung
■Einstellen der Luftstromrichtung
und Öffnen/Schließen der
Luftauslässe
Vorn
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
2 Auslass öffnen*
3Auslass schließen*
*: Falls vorhanden (nur mittlere Luftaus-
lässe)
Hinten
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
WARNUNG
■So verhindern Sie Unterbrechungen des Betriebs der Windschutzschei-
benbeheizung
Legen Sie keine Gegenstände, die die
Luftauslässe verdecken könnten, auf die Instrumententafel. Anderenfalls wird mög-
licherweise der Luftstrom behindert und
die Windschutzscheibenbeheizung könnte dann den Beschlag nicht entfernen.

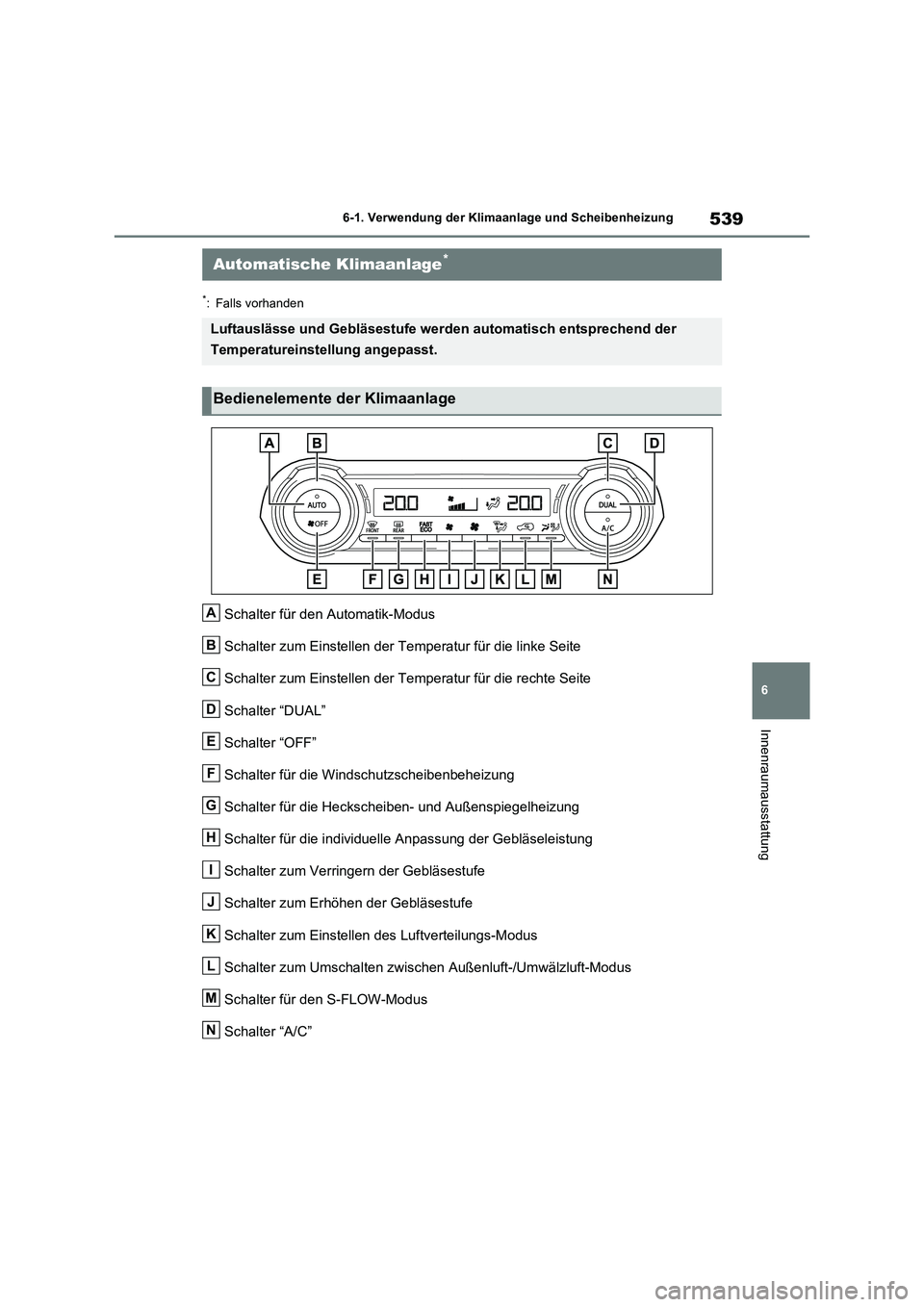

539
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
*: Falls vorhanden
Schalter für den Automatik-Modus
Schalter zum Einstellen der Temperatur für die linke Seite
Schalter zum Einstellen der Temperatur für die rechte Seite
Schalter “DUAL”
Schalter “OFF”
Schalter für die Windschutzscheibenbeheizung
Schalter für die Heckscheiben- und Außenspiegelheizung
Schalter für die individuelle Anpassung der Gebläseleistung
Schalter zum Verringern der Gebläsestufe
Schalter zum Erhöhen der Gebläsestufe
Schalter zum Einstellen des Luftverteilungs-Modus
Schalter zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
Schalter für den S-FLOW-Modus
Schalter “A/C”
Automatische Klimaanlage*
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage
A
B
C
D
E
F
G
H
I
J
K
L
M
N

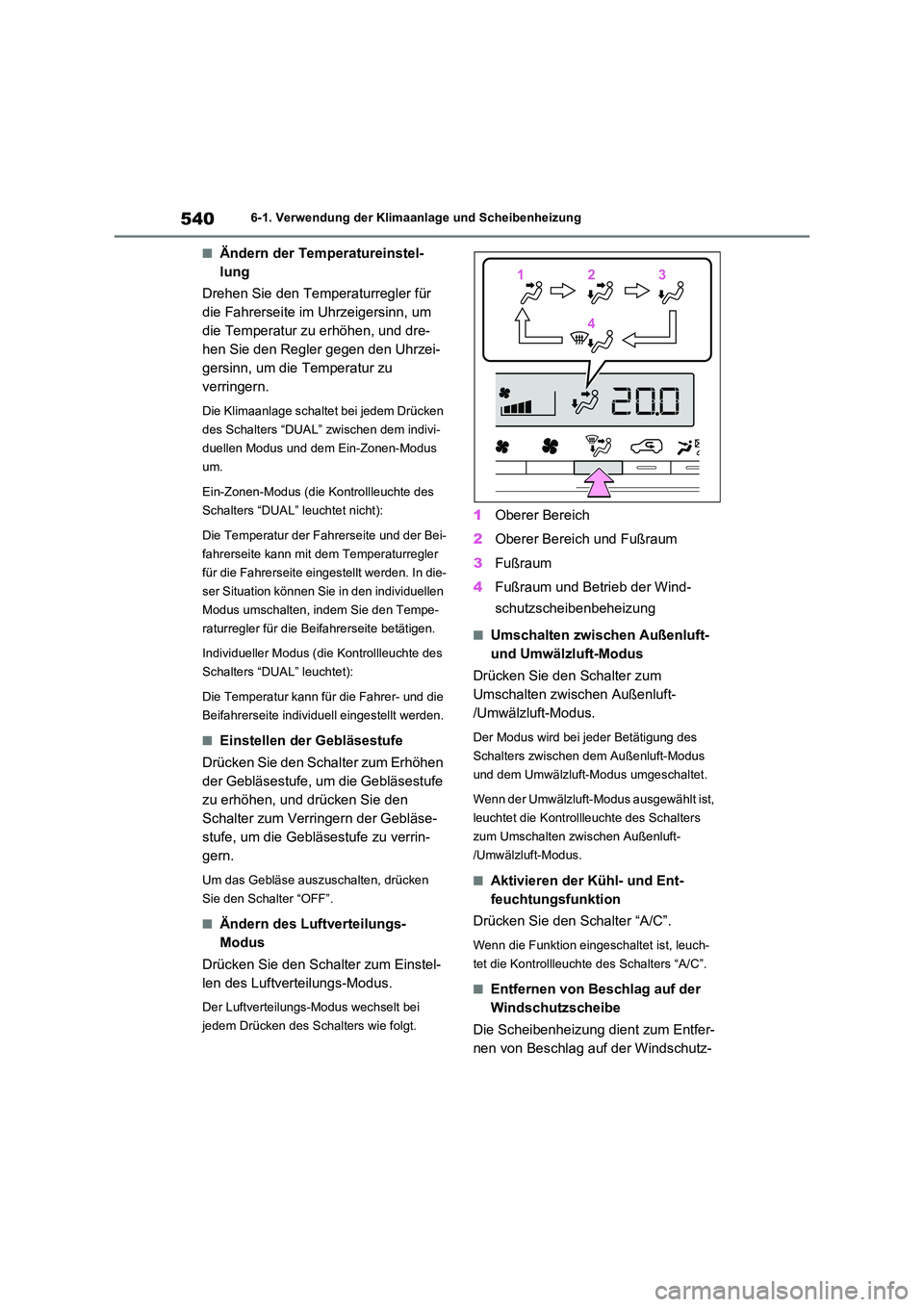

5406-1. Verwendung der Klimaanlage und Scheibenheizung
■Ändern der Temperatureinstel-
lung
Drehen Sie den Temperaturregler für
die Fahrerseite im Uhrzeigersinn, um
die Temperatur zu erhöhen, und dre-
hen Sie den Regler gegen den Uhrzei-
gersinn, um die Temperatur zu
verringern.
Die Klimaanlage schaltet bei jedem Drücken
des Schalters “DUAL” zwischen dem indivi-
duellen Modus und dem Ein-Zonen-Modus
um.
Ein-Zonen-Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet nicht):
Die Temperatur der Fahrerseite und der Bei-
fahrerseite kann mit dem Temperaturregler
für die Fahrerseite eingestellt werden. In die-
ser Situation können Sie in den individuellen
Modus umschalten, indem Sie den Tempe-
raturregler für die Beifahrerseite betätigen.
Individueller Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet):
Die Temperatur kann für die Fahrer- und die
Beifahrerseite individue ll eingestellt werden.
■Einstellen der Gebläsestufe
Drücken Sie den Schalter zum Erhöhen
der Gebläsestufe, um die Gebläsestufe
zu erhöhen, und drücken Sie den
Schalter zum Verringern der Gebläse-
stufe, um die Gebläsestufe zu verrin-
gern.
Um das Gebläse auszu schalten, drücken
Sie den Schalter “OFF”.
■Ändern des Luftverteilungs-
Modus
Drücken Sie den Schalter zum Einstel-
len des Luftverteilungs-Modus.
Der Luftverteilungs-Modus wechselt bei
jedem Drücken des Schalters wie folgt.
1 Oberer Bereich
2 Oberer Bereich und Fußraum
3 Fußraum
4 Fußraum und Betrieb der Wind-
schutzscheibenbeheizung
■Umschalten zwischen Außenluft-
und Umwälzluft-Modus
Drücken Sie den Schalter zum
Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
Der Modus wird bei jeder Betätigung des
Schalters zwischen dem Außenluft-Modus
und dem Umwälzluft-Modus umgeschaltet.
Wenn der Umwälzluft-Modus ausgewählt ist,
leuchtet die Kontrollleuchte des Schalters
zum Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
■Aktivieren der Kühl- und Ent-
feuchtungsfunktion
Drücken Sie den Schalter “A/C”.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Kontrollleucht e des Schalters “A/C”.
■Entfernen von Beschlag auf der
Windschutzscheibe
Die Scheibenheizung dient zum Entfer-
nen von Beschlag auf der Windschutz-
112233
44

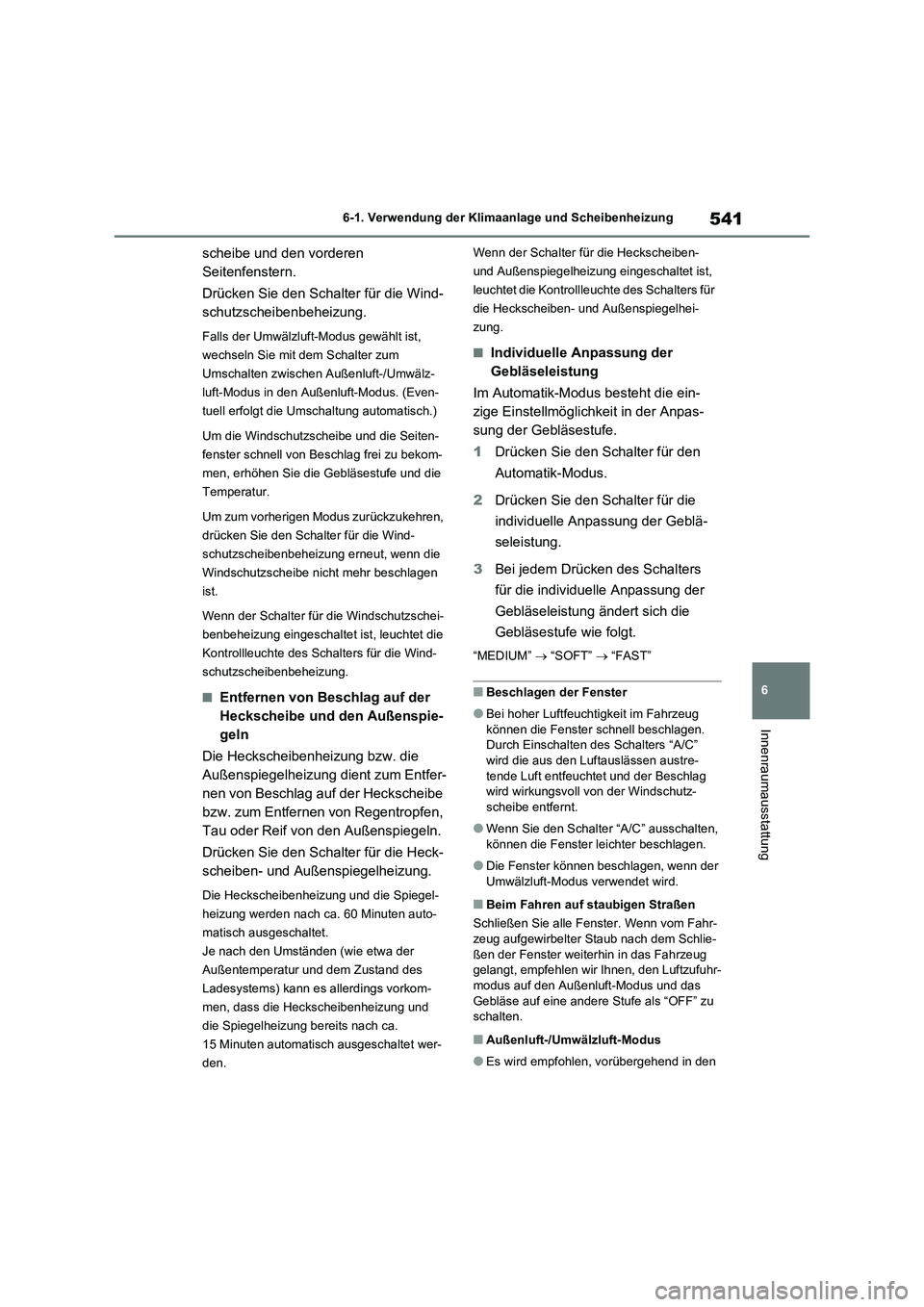

541
6 6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
scheibe und den vorderen
Seitenfenstern.
Drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung.
Falls der Umwälzluft-Modus gewählt ist,
wechseln Sie mit dem Schalter zum
Umschalten zwischen Außenluft-/Umwälz-
luft-Modus in den Außenluft-Modus. (Even-
tuell erfolgt die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seiten-
fenster schnell von Beschlag frei zu bekom-
men, erhöhen Sie die Gebläsestufe und die
Temperatur.
Um zum vorherigen Modus zurückzukehren,
drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung erneut, wenn die
Windschutzscheibe nicht mehr beschlagen
ist.
Wenn der Schalter für die Windschutzschei-
benbeheizung eingeschaltet ist, leuchtet die
Kontrollleuchte des Schalters für die Wind-
schutzscheibenbeheizung.
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Die Heckscheibenheizung bzw. die
Außenspiegelheizung dient zum Entfer-
nen von Beschlag auf der Heckscheibe
bzw. zum Entfernen von Regentropfen,
Tau oder Reif von den Außenspiegeln.
Drücken Sie den Schalter für die Heck-
scheiben- und Außenspiegelheizung.
Die Heckscheibenheizung und die Spiegel-
heizung werden nach ca. 60 Minuten auto-
matisch ausgeschaltet.
Je nach den Umständen (wie etwa der
Außentemperatur und dem Zustand des
Ladesystems) kann es allerdings vorkom-
men, dass die Heckscheibenheizung und
die Spiegelheizung bereits nach ca.
15 Minuten automatisch ausgeschaltet wer-
den.Wenn der Schalter für die Heckscheiben-
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schalters für
die Heckscheiben- und Außenspiegelhei-
zung.
■Individuelle Anpassung der
Gebläseleistung
Im Automatik-Modus besteht die ein-
zige Einstellmöglichkeit in der Anpas-
sung der Gebläsestufe.
1Drücken Sie den Schalter für den
Automatik-Modus.
2Drücken Sie den Schalter für die
individuelle Anpassung der Geblä-
seleistung.
3Bei jedem Drücken des Schalters
für die individuelle Anpassung der
Gebläseleistung ändert sich die
Gebläsestufe wie folgt.
“MEDIUM”  “SOFT”  “FAST”
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug
können die Fenster schnell beschlagen.
Durch Einschalten des Schalters “A/C”
wird die aus den Luftauslässen austre-
tende Luft entfeuchtet und der Beschlag
wird wirkungsvoll von der Windschutz-
scheibe entfernt.
●Wenn Sie den Schalter “A/C” ausschalten,
können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der
Umwälzluft-Modus verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Wenn vom Fahr-
zeug aufgewirbelter Staub nach dem Schlie-
ßen der Fenster weiterhin in das Fahrzeug
gelangt, empfehlen wir Ihnen, den Luftzufuhr-
modus auf den Außenluft-Modus und das
Gebläse auf eine andere Stufe als “OFF” zu
schalten.
■Außenluft-/Umwälzluft-Modus
●Es wird empfohlen, vorübergehend in den

5426-1. Verwendung der Klimaanlage und Scheibenheizung
Umwälzluft-Modus zu wechseln, um zu
verhindern, dass schmutzige Luft in das
Fahrzeuginnere gelangt, und um dabei zu
helfen, das Fahrzeug abzukühlen, wenn
die Außentemperatur hoch ist.
●Je nach Temperatureinstellung oder
Innenraumtemperatur wird eventuell auto-
matisch zwischen Außenluft- und Umwälz-
luft-Modus umgeschaltet.
■Betrieb der Klimaanlage im Eco-Fahr-
modus
●Um den Kraftstoffverbrauch gering zu hal-
ten, wird die Klimaanlage im Eco-Fahrmo-
dus folgendermaßen gesteuert:
• Die Motordrehzahl und der Kompressorbe-
trieb werden gesteuert, um die Heiz-/Kühl-
leistung zu begrenzen
• Die Höhe der Gebläsestufe wird im Auto-
matik-Modus begrenzt
●Führen Sie zur Verbesserung der Klimaan-
lagenleistung folgende Schritte durch:
• Ändern Sie die Gebläsestufe
• Schalten Sie den Eco-Fahrmodus aus
(S.454)
■Wenn die Außentemperatur auf nahe
0°C sinkt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn der Schalter
“A/C” gedrückt wurde.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-
Modus, um frische Luft in das Fahrzeug zu
lassen.
●Während des Betriebs können verschie-
dene Gerüche von außen und von inner-
halb des Fahrzeugs in die Klimaanlage
gelangen und sich dort ansammeln.
Dadurch können Gerüche aus den
Luftauslässen austreten.
●So wird die Entstehung von Gerüchen ver-
hindert:
• Schalten Sie die Klimaanlage nach Mög-
lichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Kli-
maanlage im Automatik-Modus kann der
Beginn des Gebläsebetriebs um eine
kurze Zeitspanne verzögert werden.
●Die Anlage schaltet beim Parken automa-
tisch in den Außenluft-Modus, um die Luft-
zirkulation im gesamten Fahrzeug zu
verbessern und somit zu verhindern, dass
beim Starten des Fahrzeugs Gerüche auf-
treten.
■Betrieb der Klimaanlage, wenn der
Motor vom Stopp-Start-System ausge-
schaltet wurde (Fahrzeuge mit Stopp-
Start-System)
Wird der Motor vom Stopp-Start-System aus-
geschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der automatischen
Klimaanlage ebenfalls ausgeschaltet und die
Gebläsestufe wird entsprechend der Außen-
temperatur usw. verringert bzw. der Luftaus-
tritt wird ganz gestoppt. Um zu verhindern,
dass die Klimaanlage ausgeschaltet wird,
drücken Sie den Deaktivierungsschalter für
das Stopp-Start-System und lassen Sie das
Stopp-Start-System ausgeschaltet.
■Wenn die Windschutzscheibe beschlägt
und der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeuge mit
Stopp-Start-System)
Drücken Sie den Schalter für die Windschutz-
scheibenbeheizung, um den Motor wieder zu
starten und den Beschlag von der Wind-
schutzscheibe zu entfernen.
Wenn die Windschutzscheibe weiterhin
beschlägt, drücken Sie den Deaktivierungs-
schalter für das Stopp-Start-System und las-
sen Sie das Stopp-Start-System
ausgeschaltet.
■Wenn Gerüche aus der Klimaanlage
austreten und der Motor vom Stopp-
Start-System ausgeschaltet wurde
(Fahrzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für
das Stopp-Start-System, um den Motor wie-
der zu starten.
■Klimaanlagenfilter
S.610
■Persönliche Einstellungen
Einstellungen (z. B. der Automatikmodus der
Klimaanlage durch Schalterbetätigung) kön-
nen geändert werden.
(Anpassbare Funktionen: S.724)

543
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
1 Drücken Sie den Schalter “AUTO”.
Der Betrieb der Entfeuchtungsfunktion
beginnt. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der Tem- peratureinstellung und Luftfeuchtigkeit ange-
passt.
2 Ändern Sie die Temperatureinstel-
lung.
3 Um den Betrieb zu stoppen, drüc-
ken Sie den Schalter “OFF”.
Wenn die Gebläsestufe oder der Luft-
verteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den
Automatik-Modus. Der Automatik-
Modus bleibt jedoch für die übrigen
Funktionen, die nicht manuell einge-
stellt wurden, eingeschaltet.
■Verwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Daher kann das Gebläs e unmittelbar nach
dem Drücken des Schalters “AUTO” für eine
Weile stoppen, bis warme oder kalte Luft zur Verfügung steht.
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie den Schalter, um das Sys-
tem ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Fahrzeuge mit Frontsc heibenwischer-Entei-
ser: Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimmten Zeit
automatisch aus.
Fahrzeuge mit Frontscheibenheizung:
 Die Frontscheibenheizung schaltet
sich nach 4 Minuten automatisch
aus.
 Wenn die Außentemperatur 5 °C
oder mehr beträgt, ist die Front-
scheibenheizung deaktiviert.
WARNUNG
■So verhindern Sie ein Beschlagen
der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witte-
rung während des Kaltluftbetriebs nicht den Schalter für die Windschutzscheiben-
beheizung.
Aufgrund des Temperaturunterschieds zwischen der Außenluft und der Wind-
schutzscheibe kann di e Außenseite der
Windschutzscheibe beschlagen und die Sicht behindert werden.
■Bei aktivierter Außenspiegelheizung
(falls vorhanden)
Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der
Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Motor nicht länger als nötig
laufen.
Verwenden des Automatik-
Modus
Frontscheibenwischer-Entei-
ser (falls vorhanden)/Front-
scheibenheizung (falls
vorhanden)

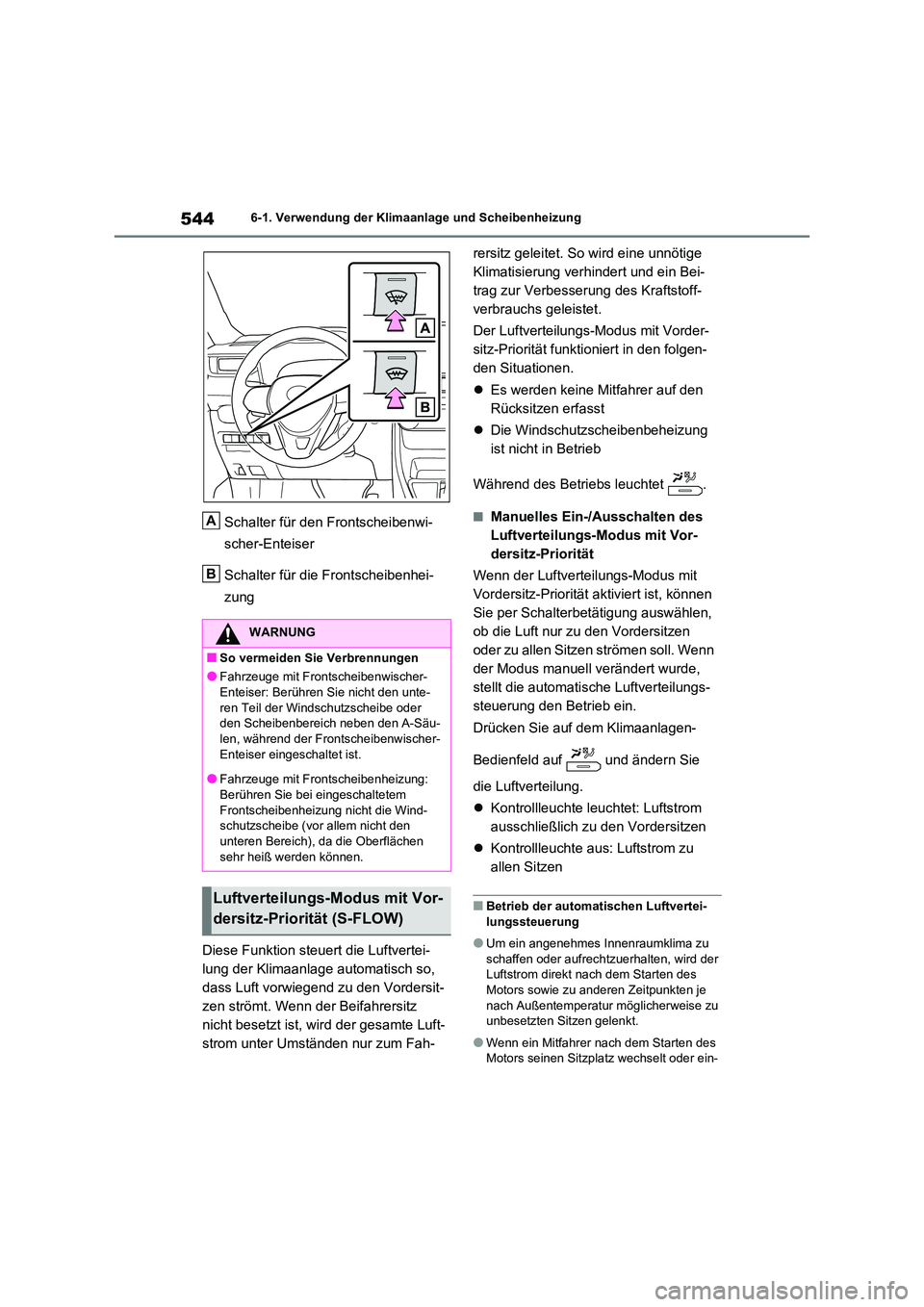

5446-1. Verwendung der Klimaanlage und Scheibenheizung
Schalter für den Frontscheibenwi-
scher-Enteiser
Schalter für die Frontscheibenhei-
zung
Diese Funktion steuert die Luftvertei-
lung der Klimaanlage automatisch so,
dass Luft vorwiegend zu den Vordersit-
zen strömt. Wenn der Beifahrersitz
nicht besetzt ist, wird der gesamte Luft-
strom unter Umständen nur zum Fah-
rersitz geleitet. So wird eine unnötige
Klimatisierung verhindert und ein Bei-
trag zur Verbesserung des Kraftstoff-
verbrauchs geleistet.
Der Luftverteilungs-Modus mit Vorder-
sitz-Priorität funktioniert in den folgen-
den Situationen.
 Es werden keine Mitfahrer auf den
Rücksitzen erfasst
 Die Windschutzscheibenbeheizung
ist nicht in Betrieb
Während des Betriebs leuchtet .
■Manuelles Ein-/Ausschalten des
Luftverteilungs -Modus mit Vor-
dersitz-Priorität
Wenn der Luftverteilungs-Modus mit
Vordersitz-Priorität aktiviert ist, können
Sie per Schalterbetätigung auswählen,
ob die Luft nur zu den Vordersitzen
oder zu allen Sitzen strömen soll. Wenn
der Modus manuell verändert wurde,
stellt die automatische Luftverteilungs-
steuerung den Betrieb ein.
Drücken Sie auf dem Klimaanlagen-
Bedienfeld auf und ändern Sie
die Luftverteilung.
 Kontrollleuchte leuchtet: Luftstrom
ausschließlich zu den Vordersitzen
 Kontrollleuchte aus: Luftstrom zu
allen Sitzen
■Betrieb der automatischen Luftvertei-
lungssteuerung
●Um ein angenehmes Innenraumklima zu
schaffen oder aufrechtzuerhalten, wird der
Luftstrom direkt nach dem Starten des Motors sowie zu anderen Zeitpunkten je
nach Außentemperatur möglicherweise zu
unbesetzten Sitzen gelenkt.
●Wenn ein Mitfahrer nach dem Starten des
Motors seinen Sitzplatz wechselt oder ein-
WARNUNG
■So vermeiden Sie Verbrennungen
●Fahrzeuge mit Frontscheibenwischer- Enteiser: Berühren Sie nicht den unte-
ren Teil der Windschutzscheibe oder
den Scheibenbereich neben den A-Säu- len, während der Frontscheibenwischer-
Enteiser eingeschaltet ist.
●Fahrzeuge mit Frontscheibenheizung: Berühren Sie bei eingeschaltetem
Frontscheibenheizung nicht die Wind-
schutzscheibe (vor allem nicht den unteren Bereich), da die Oberflächen
sehr heiß werden können.
Luftverteilungs-Modus mit Vor-
dersitz-Priorität (S-FLOW)
A
B
