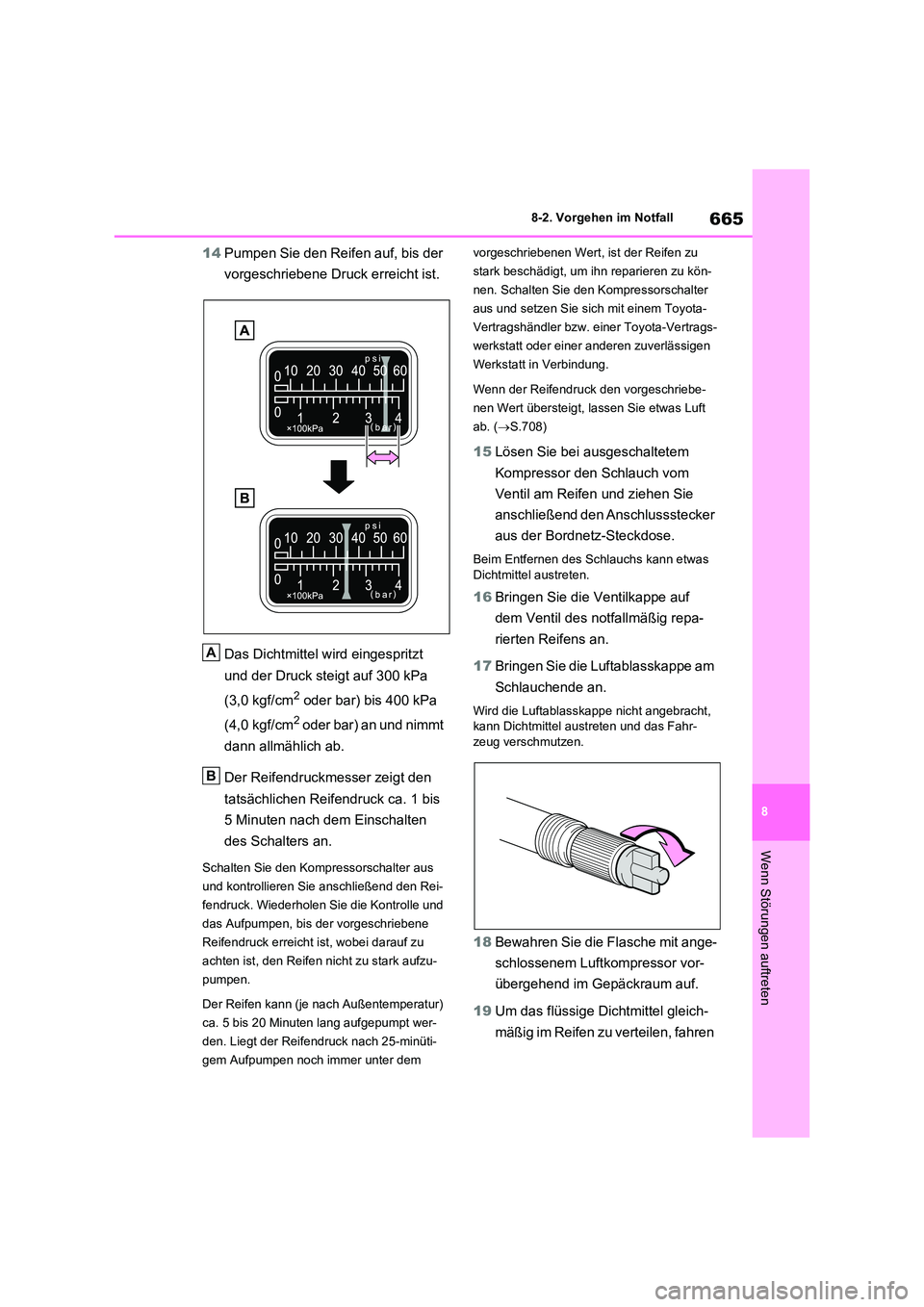

2021 TOYOTA RAV4 Betriebsanleitungen (in German)

665
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
14 Pumpen Sie den Reifen auf, bis der
vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt
und der Druck steigt auf 300 kPa
(3,0 kgf/cm2 oder bar) bis 400 kPa
(4,0 kgf/cm2 oder bar) an und nimmt
dann allmählich ab.
Der Reifendruckmesser zeigt den
tatsächlichen Reifendruck ca. 1 bis
5 Minuten nach dem Einschalten
des Schalters an.
Schalten Sie den Kompressorschalter aus
und kontrollieren Sie anschließend den Rei-
fendruck. Wiederholen Sie die Kontrolle und
das Aufpumpen, bis der vorgeschriebene
Reifendruck erreicht ist, wobei darauf zu
achten ist, den Reifen nicht zu stark aufzu-
pumpen.
Der Reifen kann (je nach Außentemperatur)
ca. 5 bis 20 Minuten lang aufgepumpt wer-
den. Liegt der Reifendruck nach 25-minüti-
gem Aufpumpen noch immer unter dem
vorgeschriebenen Wert, ist der Reifen zu
stark beschädigt, um ihn reparieren zu kön-
nen. Schalten Sie den Kompressorschalter
aus und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
Wenn der Reifendruck den vorgeschriebe-
nen Wert übersteigt, lassen Sie etwas Luft
ab. ( S.708)
15Lösen Sie bei ausgeschaltetem
Kompressor den Schlauch vom
Ventil am Reifen und ziehen Sie
anschließend den Anschlussstecker
aus der Bordnetz-Steckdose.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
16 Bringen Sie die Ventilkappe auf
dem Ventil des notfallmäßig repa-
rierten Reifens an.
17 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
18 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor vor-
übergehend im Gepäckraum auf.
19 Um das flüssige Dichtmittel gleich-
mäßig im Reifen zu verteilen, fahren
A
B

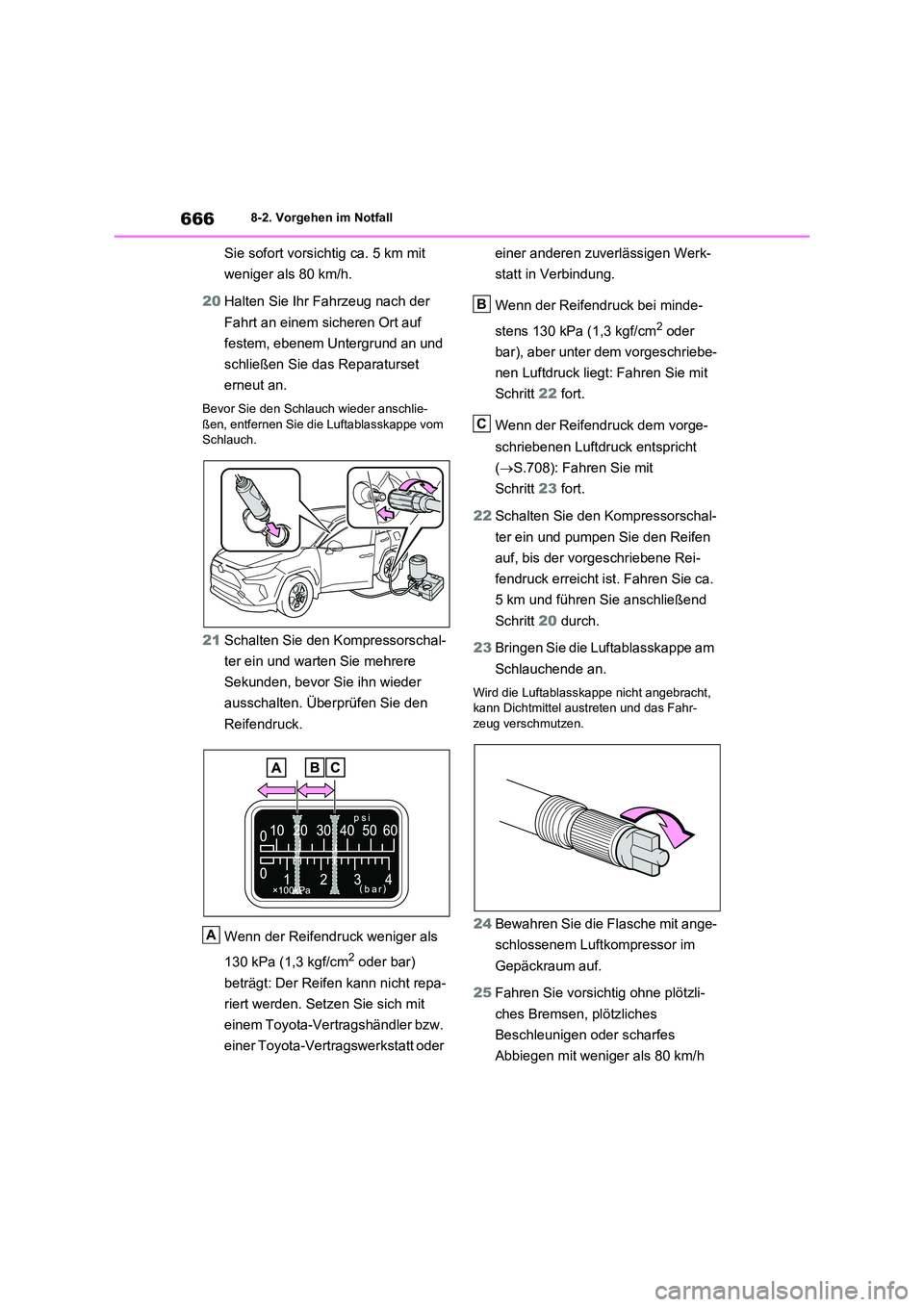

6668-2. Vorgehen im Notfall
Sie sofort vorsichtig ca. 5 km mit
weniger als 80 km/h.
20 Halten Sie Ihr Fahrzeug nach der
Fahrt an einem sicheren Ort auf
festem, ebenem Untergrund an und
schließen Sie das Reparaturset
erneut an.
Bevor Sie den Schlauch wieder anschlie-
ßen, entfernen Sie die Luftablasskappe vom Schlauch.
21 Schalten Sie den Kompressorschal-
ter ein und warten Sie mehrere
Sekunden, bevor Sie ihn wieder
ausschalten. Über prüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger als
130 kPa (1,3 kgf/cm2 oder bar)
beträgt: Der Reifen kann nicht repa-
riert werden. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei minde-
stens 130 kPa (1,3 kgf/cm2 oder
bar), aber unter dem vorgeschriebe-
nen Luftdruck liegt: Fahren Sie mit
Schritt 22 fort.
Wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht
( S.708): Fahren Sie mit
Schritt 23 fort.
22 Schalten Sie den Kompressorschal-
ter ein und pumpen Sie den Reifen
auf, bis der vorgeschriebene Rei-
fendruck erreicht ist. Fahren Sie ca.
5 km und führen Sie anschließend
Schritt 20 durch.
23 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
24 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor im
Gepäckraum auf.
25 Fahren Sie vorsichtig ohne plötzli-
ches Bremsen, plötzliches
Beschleunigen oder scharfes
Abbiegen mit weniger als 80 km/h
A
B
C

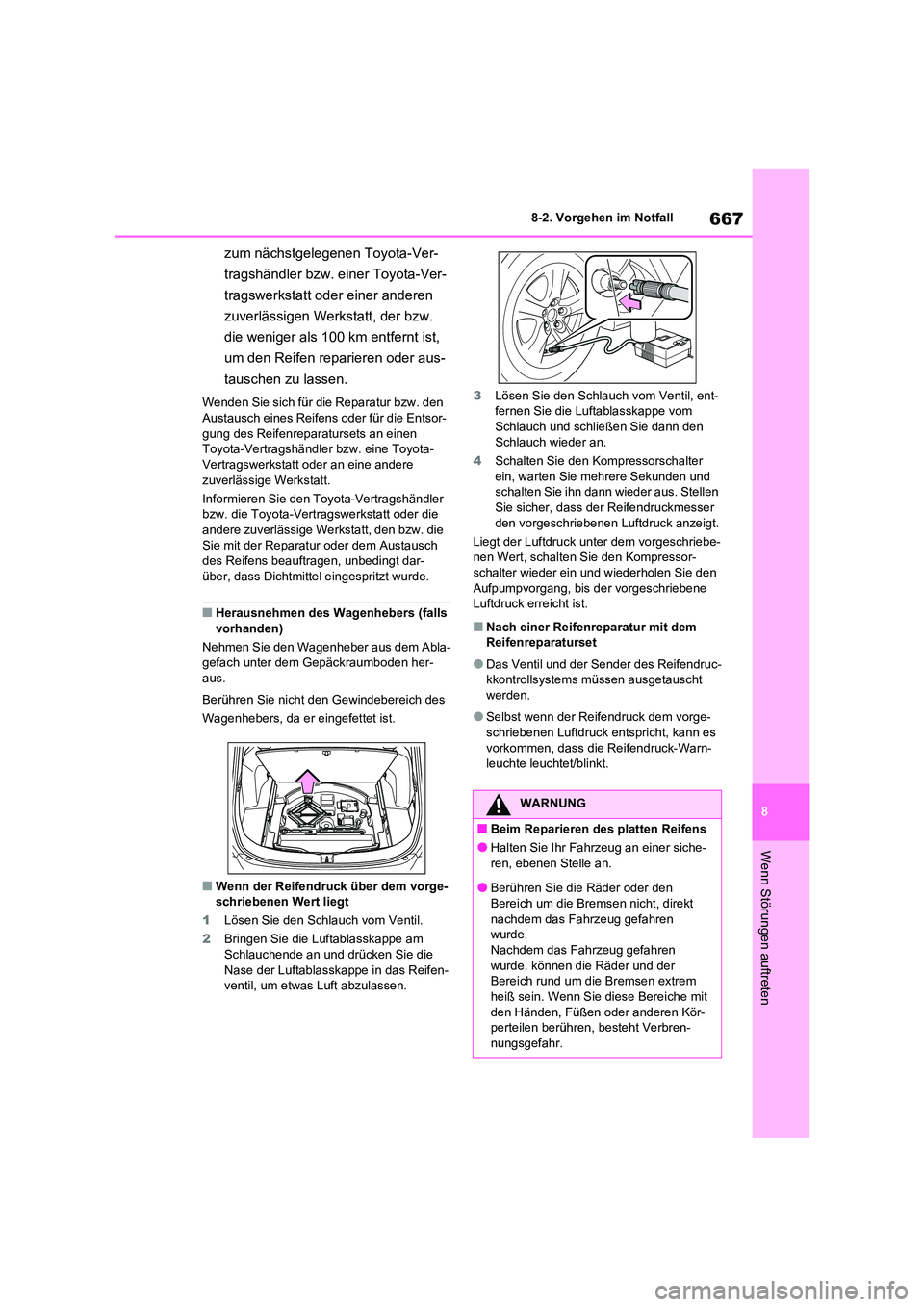

667
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
zum nächstgelegenen Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt, der bzw.
die weniger als 100 km entfernt ist,
um den Reifen reparieren oder aus-
tauschen zu lassen.
Wenden Sie sich für die Reparatur bzw. den
Austausch eines Reifens oder für die Entsor-
gung des Reifenreparatursets an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder an eine andere
zuverlässige Werkstatt.
Informieren Sie den Toyota-Vertragshändler bzw. die Toyota-Vertragswerkstatt oder die
andere zuverlässige Werkstatt, den bzw. die
Sie mit der Reparatur oder dem Austausch des Reifens beauftragen, unbedingt dar-
über, dass Dichtmittel eingespritzt wurde.
■Herausnehmen des Wagenhebers (falls vorhanden)
Nehmen Sie den Wagenheber aus dem Abla-
gefach unter dem Gepäckraumboden her-
aus.
Berühren Sie nicht den Gewindebereich des
Wagenhebers, da er eingefettet ist.
■Wenn der Reifendruck über dem vorge- schriebenen Wert liegt
1 Lösen Sie den Schlauch vom Ventil.
2 Bringen Sie die Luftablasskappe am
Schlauchende an und drücken Sie die
Nase der Luftablasskappe in das Reifen- ventil, um etwas Luft abzulassen.
3 Lösen Sie den Schlauch vom Ventil, ent- fernen Sie die Luftablasskappe vom
Schlauch und schließen Sie dann den
Schlauch wieder an.
4 Schalten Sie den Kompressorschalter
ein, warten Sie mehrere Sekunden und schalten Sie ihn dann wieder aus. Stellen
Sie sicher, dass der Reifendruckmesser
den vorgeschriebenen Luftdruck anzeigt.
Liegt der Luftdruck unter dem vorgeschriebe- nen Wert, schalten Sie den Kompressor-
schalter wieder ein und wiederholen Sie den
Aufpumpvorgang, bis der vorgeschriebene Luftdruck erreicht ist.
■Nach einer Reifenreparatur mit dem
Reifenreparaturset
●Das Ventil und der Sender des Reifendruc-
kkontrollsystems müssen ausgetauscht
werden.
●Selbst wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht, kann es vorkommen, dass die Reifendruck-Warn-
leuchte leuchtet/blinkt.
WARNUNG
■Beim Reparieren des platten Reifens
●Halten Sie Ihr Fahrzeug an einer siche-
ren, ebenen Stelle an.
●Berühren Sie die Räder oder den
Bereich um die Bremsen nicht, direkt
nachdem das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren
wurde, können die Räder und der Bereich rund um die Bremsen extrem
heiß sein. Wenn Sie diese Bereiche mit
den Händen, Füßen oder anderen Kör- perteilen berühren, besteht Verbren-
nungsgefahr.

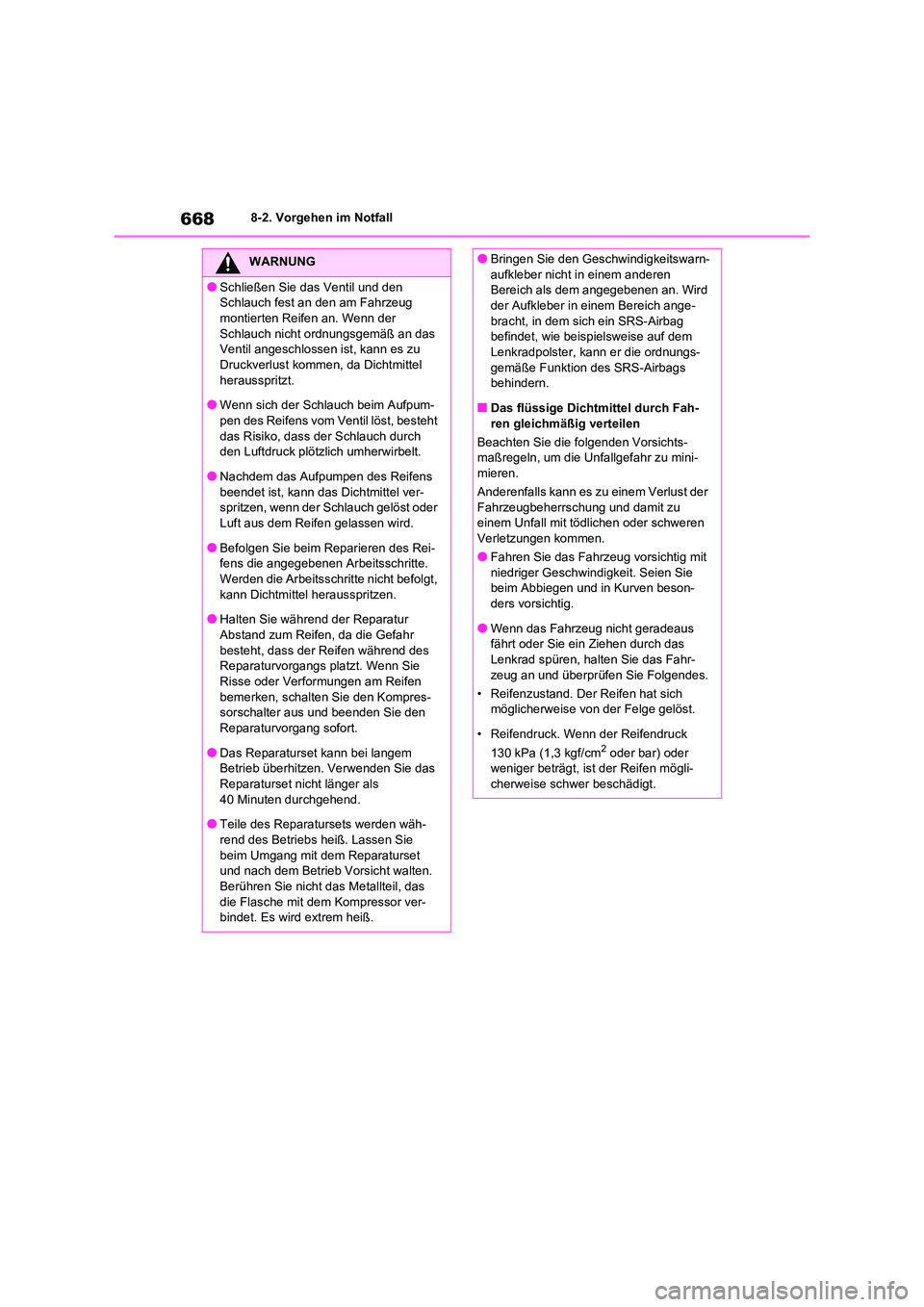

6688-2. Vorgehen im Notfall
WARNUNG
●Schließen Sie das Ventil und den
Schlauch fest an den am Fahrzeug
montierten Reifen an. Wenn der Schlauch nicht ordnungsgemäß an das
Ventil angeschlossen ist, kann es zu
Druckverlust kommen, da Dichtmittel herausspritzt.
●Wenn sich der Schlauch beim Aufpum-
pen des Reifens vom Ventil löst, besteht das Risiko, dass der Schlauch durch
den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel ver-
spritzen, wenn der Schlauch gelöst oder
Luft aus dem Reifen gelassen wird.
●Befolgen Sie beim Reparieren des Rei-
fens die angegebenen Arbeitsschritte.
Werden die Arbeitsschr itte nicht befolgt, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur
Abstand zum Reifen, da die Gefahr besteht, dass der Reifen während des
Reparaturvorgangs platzt. Wenn Sie
Risse oder Verformungen am Reifen
bemerken, schalten Sie den Kompres- sorschalter aus und beenden Sie den
Reparaturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das
Reparaturset nicht länger als
40 Minuten durchgehend.
●Teile des Reparatursets werden wäh-
rend des Betriebs heiß. Lassen Sie
beim Umgang mit dem Reparaturset und nach dem Betrieb Vorsicht walten.
Berühren Sie nicht das Metallteil, das
die Flasche mit dem Kompressor ver- bindet. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarn-
aufkleber nicht in einem anderen
Bereich als dem angegebenen an. Wird der Aufkleber in einem Bereich ange-
bracht, in dem sich ein SRS-Airbag
befindet, wie beispielsweise auf dem Lenkradpolster, kann er die ordnungs-
gemäße Funktion des SRS-Airbags
behindern.
■Das flüssige Dichtmittel durch Fah-
ren gleichmäßig verteilen
Beachten Sie die folgenden Vorsichts-
maßregeln, um die Unfallgefahr zu mini-
mieren.
Anderenfalls kann es zu einem Verlust der Fahrzeugbeherrschung und damit zu
einem Unfall mit tödlichen oder schweren
Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie
beim Abbiegen und in Kurven beson-
ders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus
fährt oder Sie ein Ziehen durch das
Lenkrad spüren, halten Sie das Fahr- zeug an und überprüfen Sie Folgendes.
• Reifenzustand. Der Reifen hat sich
möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder
weniger beträgt, ist der Reifen mögli- cherweise schwer beschädigt.

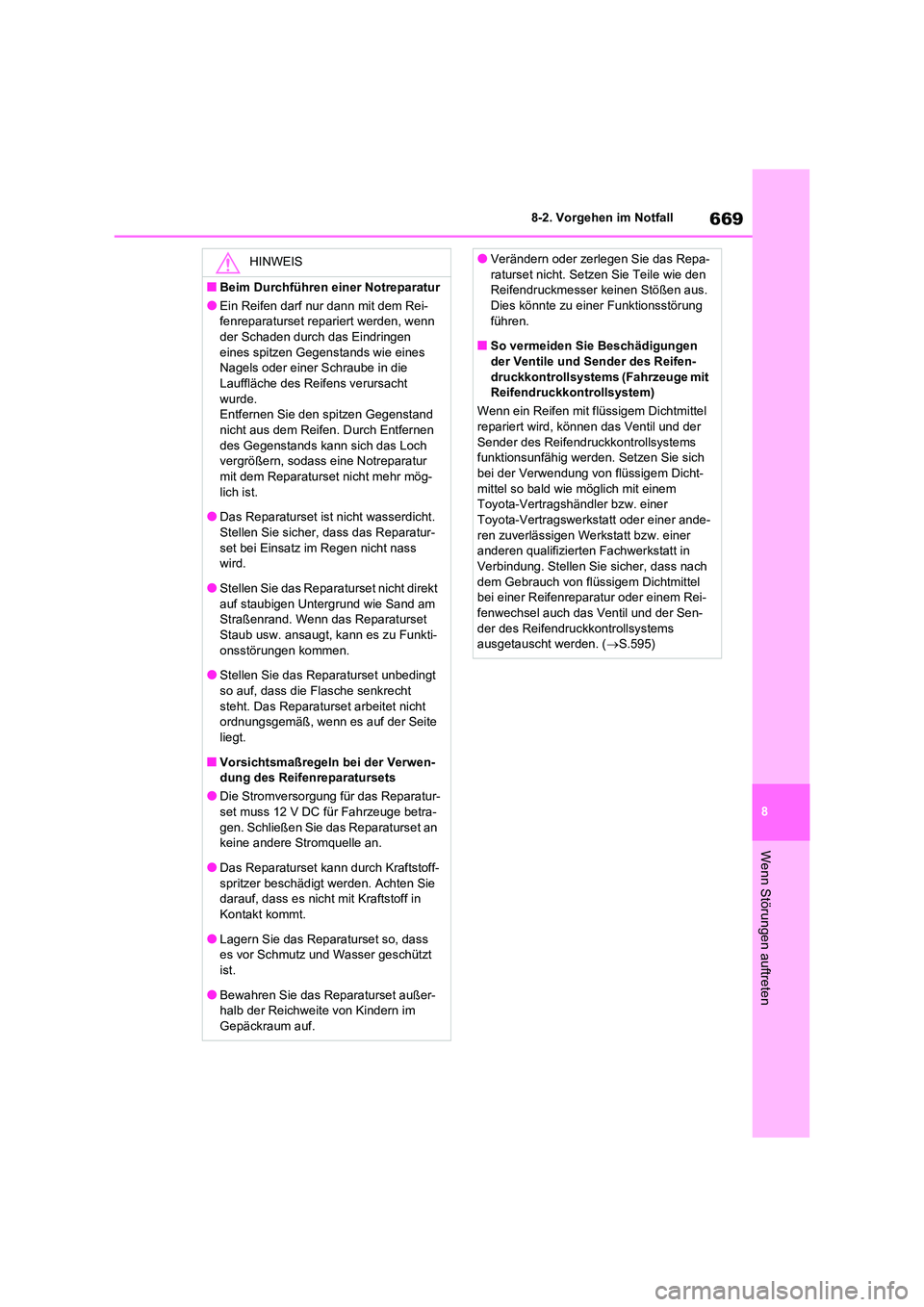

669
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn
der Schaden durch das Eindringen eines spitzen Gegens tands wie eines
Nagels oder einer Schraube in die
Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand
nicht aus dem Reifen. Durch Entfernen des Gegenstands kann sich das Loch
vergrößern, sodass eine Notreparatur
mit dem Reparaturset nicht mehr mög- lich ist.
●Das Reparaturset ist nicht wasserdicht.
Stellen Sie sicher, dass das Reparatur- set bei Einsatz im Regen nicht nass
wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset
Staub usw. ansaugt, kann es zu Funkti- onsstörungen kommen.
●Stellen Sie das Reparaturset unbedingt
so auf, dass die Flasche senkrecht
steht. Das Reparaturset arbeitet nicht ordnungsgemäß, wenn es auf der Seite
liegt.
■Vorsichtsmaßregeln bei der Verwen- dung des Reifenreparatursets
●Die Stromversorgung für das Reparatur-
set muss 12 V DC für Fahrzeuge betra-
gen. Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Kraftstoff-
spritzer beschädigt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in
Kontakt kommt.
●Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt
ist.
●Bewahren Sie das Reparaturset außer- halb der Reichweite von Kindern im
Gepäckraum auf.
●Verändern oder zerlegen Sie das Repa-
raturset nicht. Setzen Sie Teile wie den
Reifendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung
führen.
■So vermeiden Sie Beschädigungen der Ventile und Sender des Reifen-
druckkontrollsystems (Fahrzeuge mit
Reifendruckkontrollsystem)
Wenn ein Reifen mit fl üssigem Dichtmittel
repariert wird, können das Ventil und der Sender des Reifendruckkontrollsystems
funktionsunfähig werden. Setzen Sie sich
bei der Verwendung von flüssigem Dicht- mittel so bald wie möglich mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt bzw. einer
anderen qualifizierten Fachwerkstatt in
Verbindung. Stellen Sie sicher, dass nach dem Gebrauch von flüssigem Dichtmittel
bei einer Reifenreparatur oder einem Rei-
fenwechsel auch das Ventil und der Sen- der des Reifendruckkontrollsystems
ausgetauscht werden. ( S.595)

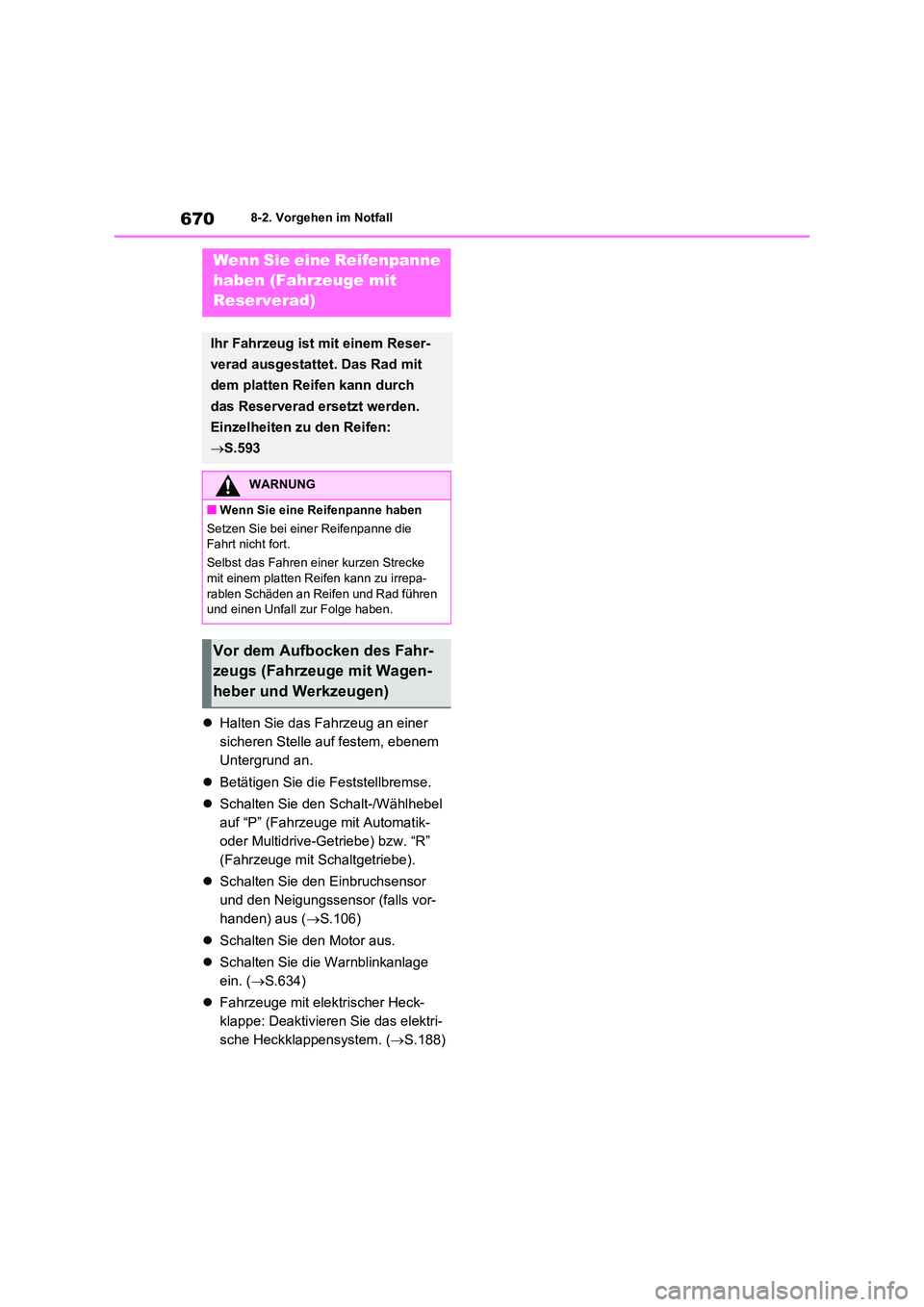

6708-2. Vorgehen im Notfall
Halten Sie das Fahrzeug an einer
sicheren Stelle auf festem, ebenem
Untergrund an.
 Betätigen Sie die Feststellbremse.
 Schalten Sie den Schalt-/Wählhebel
auf “P” (Fahrzeuge mit Automatik-
oder Multidrive-Get riebe) bzw. “R”
(Fahrzeuge mit Schaltgetriebe).
 Schalten Sie den Einbruchsensor
und den Neigungssensor (falls vor-
handen) aus ( S.106)
 Schalten Sie den Motor aus.
 Schalten Sie die Warnblinkanlage
ein. ( S.634)
 Fahrzeuge mit elektrischer Heck-
klappe: Deaktivieren Sie das elektri-
sche Heckklappensystem. ( S.188)
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
Reserverad)
Ihr Fahrzeug ist mit einem Reser-
verad ausgestattet. Das Rad mit
dem platten Reifen kann durch
das Reserverad ersetzt werden.
Einzelheiten zu den Reifen:
 S.593
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die
Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irrepa-
rablen Schäden an Reifen und Rad führen
und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahr-
zeugs (Fahrzeuge mit Wagen-
heber und Werkzeugen)

671
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

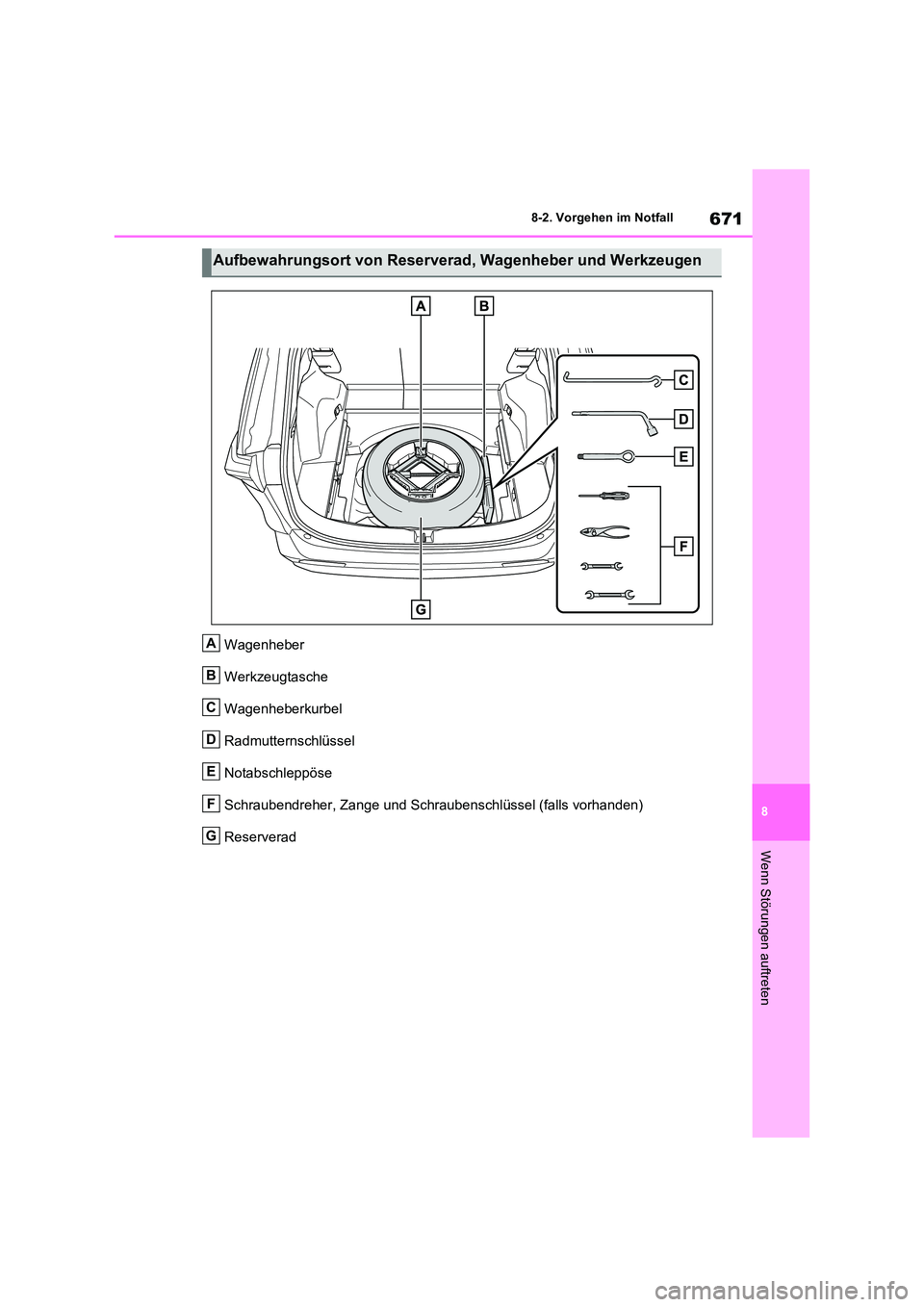

Wagenheber
Werkzeugtasche
Wagenheberkurbel
Radmutternschlüssel
Notabschleppöse
Schraubendreher, Zange und Schraubenschlüssel (falls vorhanden)
Reserverad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
A
B
C
D
E
F
G

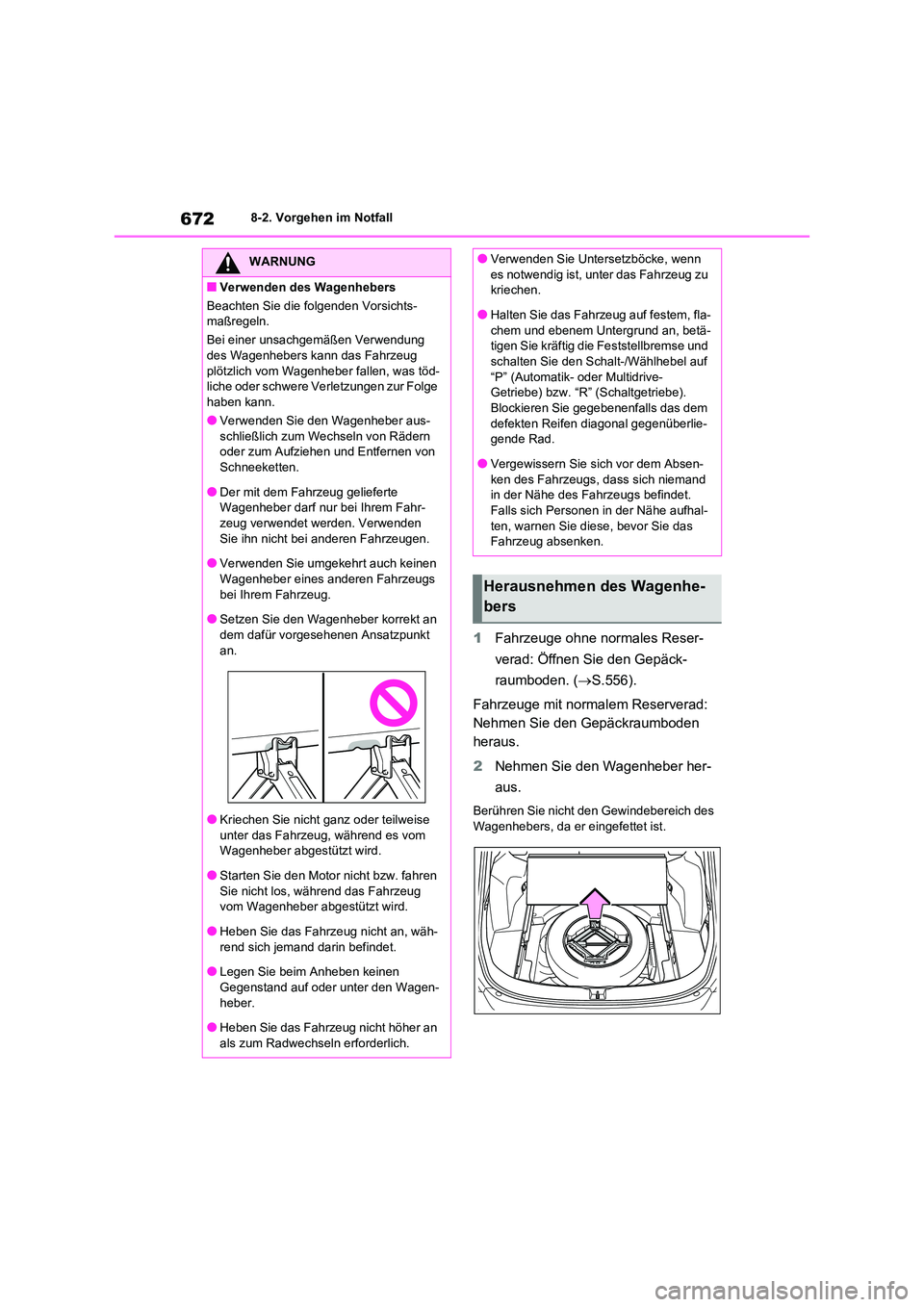

6728-2. Vorgehen im Notfall
1Fahrzeuge ohne normales Reser-
verad: Öffnen Sie den Gepäck-
raumboden. ( S.556).
Fahrzeuge mit normalem Reserverad:
Nehmen Sie den Gepäckraumboden
heraus.
2 Nehmen Sie den Wagenheber her-
aus.
Berühren Sie nicht den Gewindebereich des Wagenhebers, da er eingefettet ist.
WARNUNG
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichts-
maßregeln.
Bei einer unsachgemäßen Verwendung
des Wagenhebers kann das Fahrzeug plötzlich vom Wagenheber fallen, was töd-
liche oder schwere Verletzungen zur Folge
haben kann.
●Verwenden Sie den Wagenheber aus- schließlich zum Wechseln von Rädern
oder zum Aufziehen und Entfernen von
Schneeketten.
●Der mit dem Fahrzeug gelieferte
Wagenheber darf nur bei Ihrem Fahr-
zeug verwendet werden. Verwenden Sie ihn nicht bei anderen Fahrzeugen.
●Verwenden Sie umgekehrt auch keinen
Wagenheber eines anderen Fahrzeugs bei Ihrem Fahrzeug.
●Setzen Sie den Wagenheber korrekt an
dem dafür vorgesehenen Ansatzpunkt an.
●Kriechen Sie nicht ganz oder teilweise
unter das Fahrzeug, während es vom Wagenheber abgestützt wird.
●Starten Sie den Motor nicht bzw. fahren
Sie nicht los, während das Fahrzeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug nicht an, wäh-
rend sich jemand darin befindet.
●Legen Sie beim Anheben keinen
Gegenstand auf oder unter den Wagen-
heber.
●Heben Sie das Fahrzeug nicht höher an
als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn
es notwendig ist, unter das Fahrzeug zu
kriechen.
●Halten Sie das Fahrzeug auf festem, fla-
chem und ebenem Untergrund an, betä-
tigen Sie kräftig die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf
“P” (Automatik- oder Multidrive-
Getriebe) bzw. “R” (Schaltgetriebe). Blockieren Sie gegebenenfalls das dem
defekten Reifen diagonal gegenüberlie-
gende Rad.
●Vergewissern Sie sich vor dem Absen- ken des Fahrzeugs, dass sich niemand
in der Nähe des Fahrzeugs befindet.
Falls sich Personen in der Nähe aufhal- ten, warnen Sie diese, bevor Sie das
Fahrzeug absenken.
Herausnehmen des Wagenhe-
bers
