2021 TOYOTA RAV4 Betriebsanleitungen (in German)

177
3

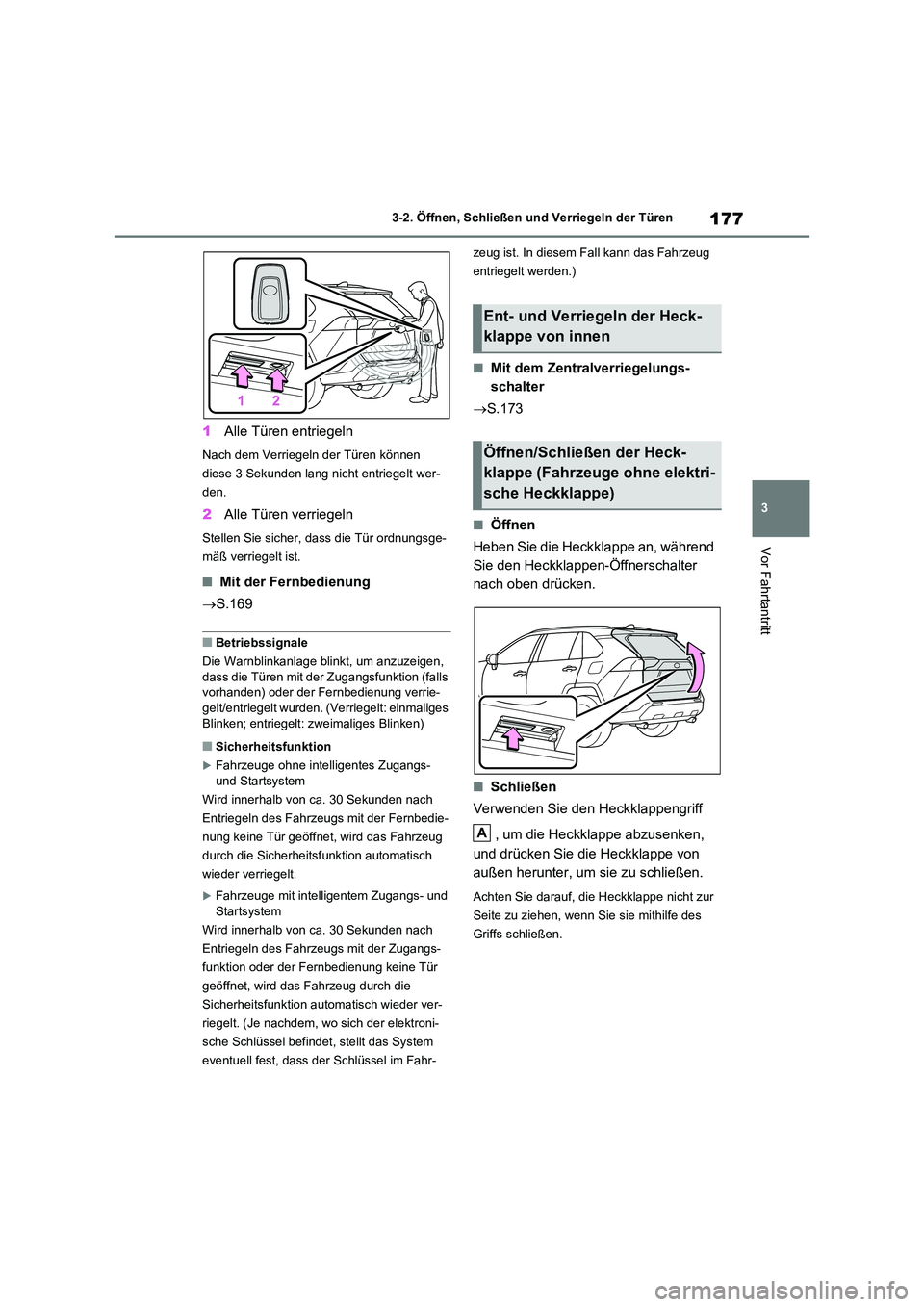

3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
1 Alle Türen entriegeln
Nach dem Verriegeln der Türen können
diese 3 Sekunden lang nicht entriegelt wer-
den.
2 Alle Türen verriegeln
Stellen Sie sicher, dass die Tür ordnungsge-
mäß verriegelt ist.
■Mit der Fernbedienung
 S.169
■Betriebssignale
Die Warnblinkanlage blinkt, um anzuzeigen,
dass die Türen mit der Zugangsfunktion (falls vorhanden) oder der Fernbedienung verrie-
gelt/entriegelt wurden. (V erriegelt: einmaliges
Blinken; entriegelt: zw eimaliges Blinken)
■Sicherheitsfunktion
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Wird innerhalb von ca. 30 Sekunden nach
Entriegeln des Fahrzeugs mit der Fernbedie-
nung keine Tür geöffnet, wird das Fahrzeug
durch die Sicherheits funktion automatisch
wieder verriegelt.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Wird innerhalb von ca. 30 Sekunden nach
Entriegeln des Fahrzeugs mit der Zugangs-
funktion oder der Fernbedienung keine Tür
geöffnet, wird das Fahrzeug durch die
Sicherheitsfunktion automatisch wieder ver-
riegelt. (Je nachdem, wo sich der elektroni-
sche Schlüssel befindet, stellt das System
eventuell fest, dass der Schlüssel im Fahr-
zeug ist. In diesem Fall kann das Fahrzeug
entriegelt werden.)
■Mit dem Zentralverriegelungs-
schalter
 S.173
■Öffnen
Heben Sie die Heckklappe an, während
Sie den Heckklappen-Öffnerschalter
nach oben drücken.
■Schließen
Verwenden Sie den Heckklappengriff
, um die Heckklappe abzusenken,
und drücken Sie die Heckklappe von
außen herunter, um sie zu schließen.
Achten Sie darauf, die Heckklappe nicht zur
Seite zu ziehen, wenn Sie sie mithilfe des
Griffs schließen.
Ent- und Verriegeln der Heck-
klappe von innen
Öffnen/Schließen der Heck-
klappe (Fahrzeuge ohne elektri-
sche Heckklappe)
A

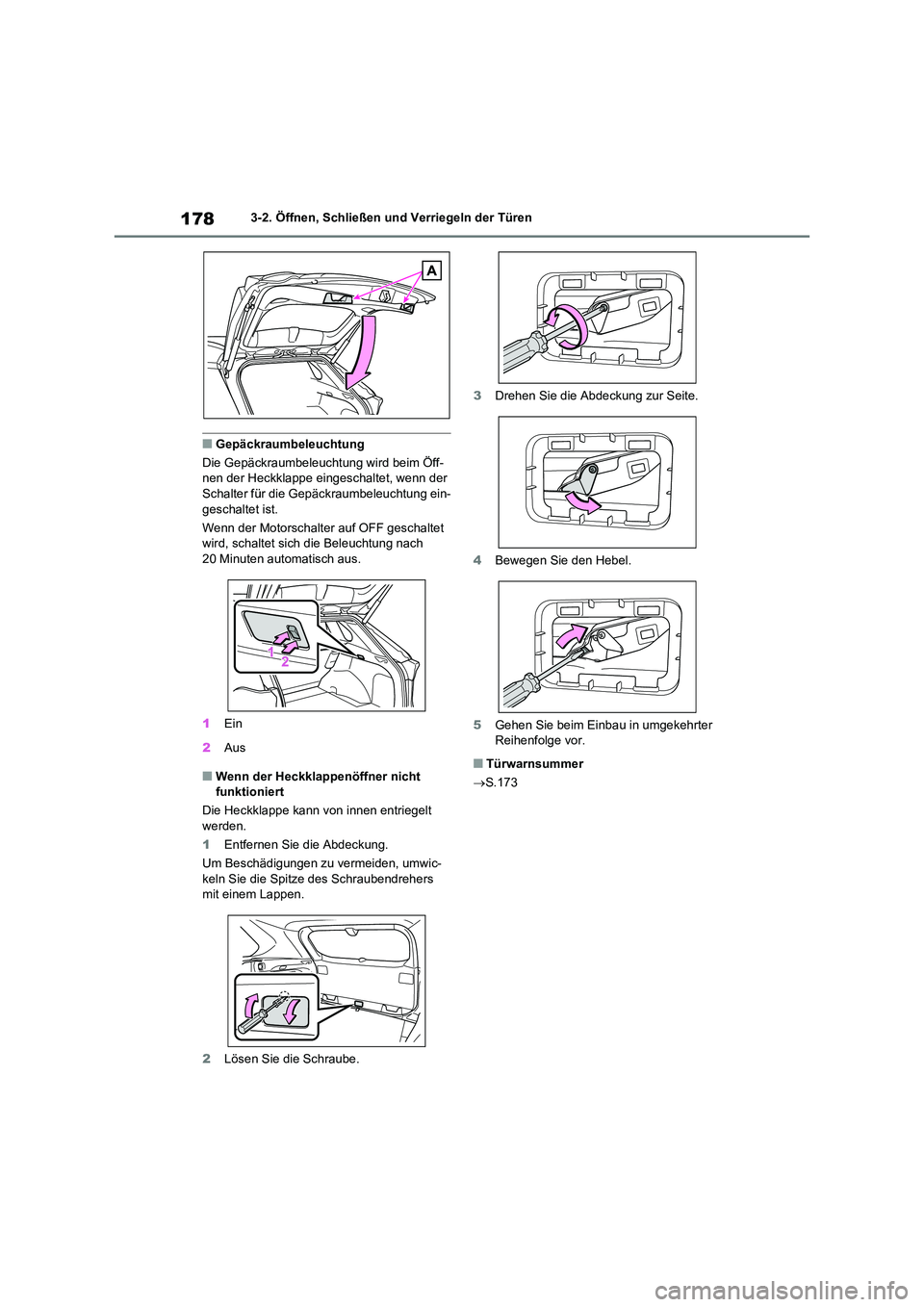

1783-2. Öffnen, Schließen und Verriegeln der Türen
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff- nen der Heckklappe eingeschaltet, wenn der
Schalter für die Gepäckraumbeleuchtung ein-
geschaltet ist.
Wenn der Motorschalter auf OFF geschaltet wird, schaltet sich die Beleuchtung nach
20 Minuten automatisch aus.
1 Ein
2 Aus
■Wenn der Heckklappenöffner nicht
funktioniert
Die Heckklappe kann von innen entriegelt werden.
1 Entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden, umwic-
keln Sie die Spitze des Schraubendrehers
mit einem Lappen.
2 Lösen Sie die Schraube.
3 Drehen Sie die Abdeckung zur Seite.
4 Bewegen Sie den Hebel.
5 Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
■Türwarnsummer
 S.173

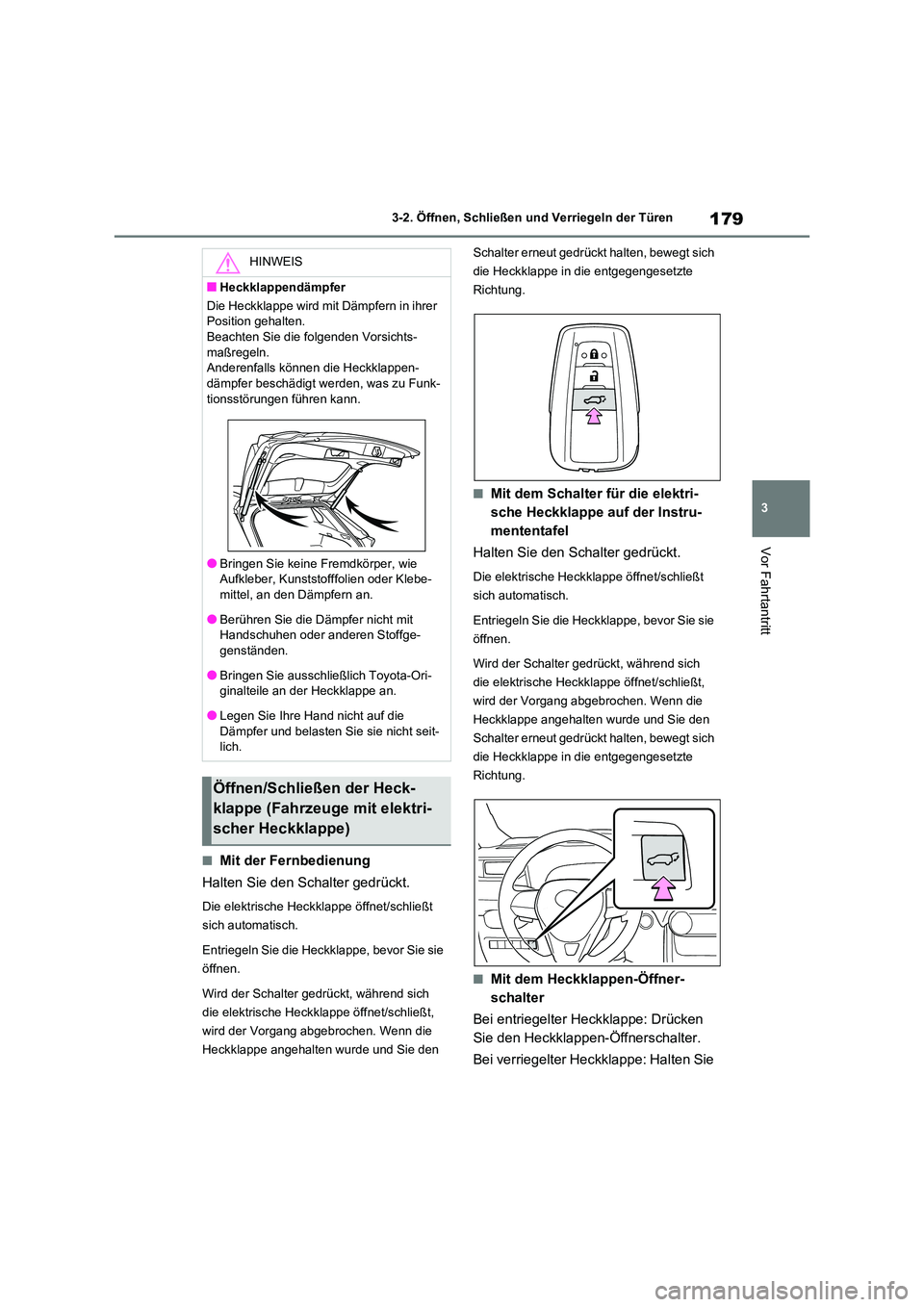

179
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
■Mit der Fernbedienung
Halten Sie den Schalter gedrückt.
Die elektrische Heckklappe öffnet/schließt
sich automatisch.
Entriegeln Sie die Heckklappe, bevor Sie sie
öffnen.
Wird der Schalter gedrückt, während sich
die elektrische Heck klappe öffnet/schließt,
wird der Vorgang abgebrochen. Wenn die
Heckklappe angehalten wurde und Sie den
Schalter erneut gedrückt halten, bewegt sich
die Heckklappe in die entgegengesetzte
Richtung.
■Mit dem Schalter für die elektri-
sche Heckklappe auf der Instru-
mententafel
Halten Sie den Schalter gedrückt.
Die elektrische Heckk lappe öffnet/schließt
sich automatisch.
Entriegeln Sie die Heck klappe, bevor Sie sie
öffnen.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Wenn die
Heckklappe angehalten wurde und Sie den
Schalter erneut gedrückt halten, bewegt sich
die Heckklappe in die entgegengesetzte
Richtung.
■Mit dem Heckklappen-Öffner-
schalter
Bei entriegelter Heckklappe: Drücken
Sie den Heckklappen-Öffnerschalter.
Bei verriegelter Heckklappe: Halten Sie
HINWEIS
■Heckklappendämpfer
Die Heckklappe wird mit Dämpfern in ihrer
Position gehalten.
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls können die Heckklappen-
dämpfer beschädigt werden, was zu Funk- tionsstörungen führen kann.
●Bringen Sie keine Fremdkörper, wie Aufkleber, Kunststofffolien oder Klebe-
mittel, an den Dämpfern an.
●Berühren Sie die Dämpfer nicht mit Handschuhen oder anderen Stoffge-
genständen.
●Bringen Sie ausschließlich Toyota-Ori- ginalteile an der Heckklappe an.
●Legen Sie Ihre Hand nicht auf die
Dämpfer und belasten Sie sie nicht seit-
lich.
Öffnen/Schließen der Heck-
klappe (Fahrzeuge mit elektri-
scher Heckklappe)

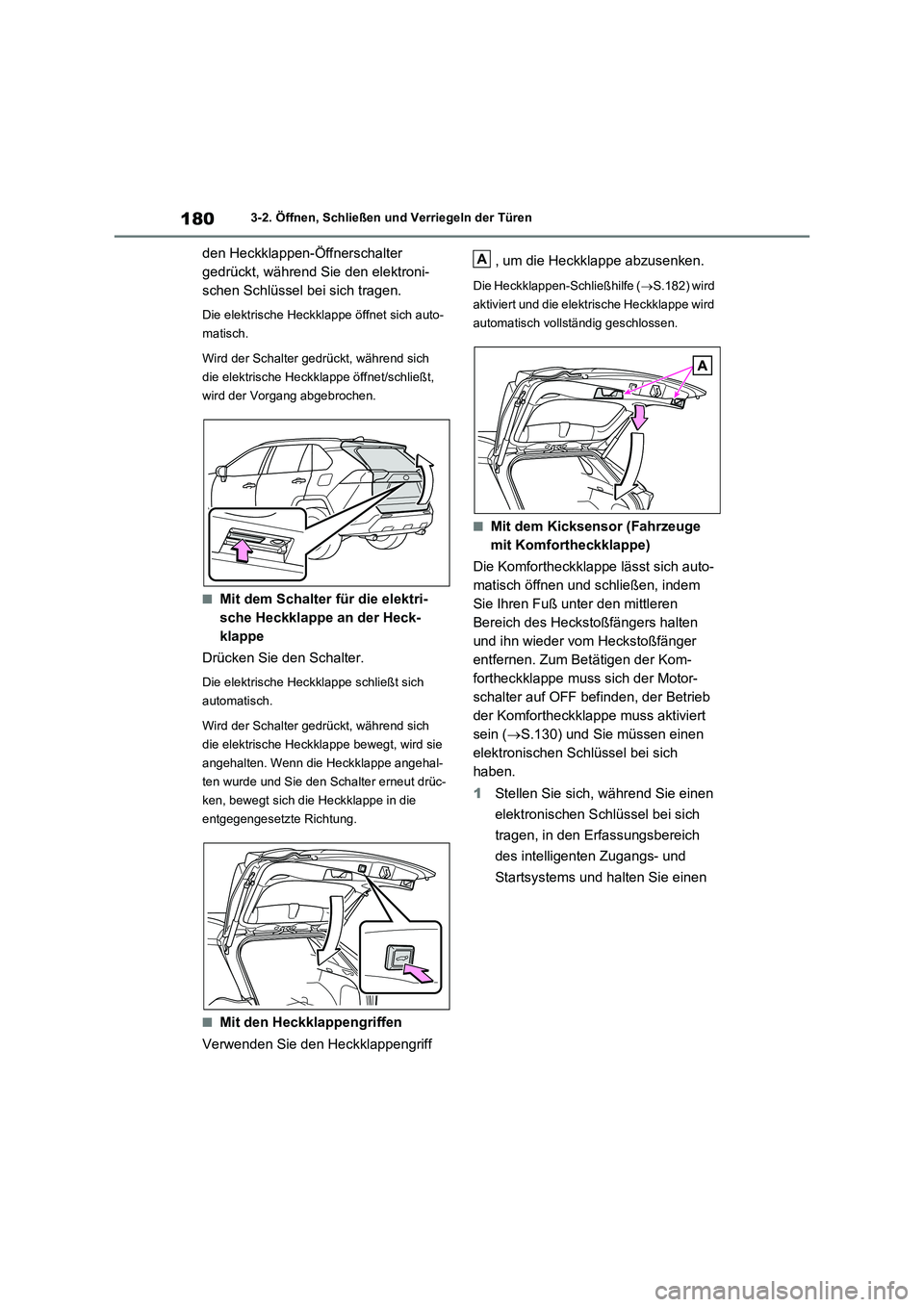

1803-2. Öffnen, Schließen und Verriegeln der Türen
den Heckklappen-Öffnerschalter
gedrückt, während Sie den elektroni-
schen Schlüssel bei sich tragen.
Die elektrische Heckklappe öffnet sich auto-
matisch.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen.
■Mit dem Schalter für die elektri-
sche Heckklappe an der Heck-
klappe
Drücken Sie den Schalter.
Die elektrische Heckklappe schließt sich
automatisch.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe bewegt, wird sie
angehalten. Wenn die Heckklappe angehal-
ten wurde und Sie den Schalter erneut drüc-
ken, bewegt sich die Heckklappe in die
entgegengesetzte Richtung.
■Mit den Heckklappengriffen
Verwenden Sie den Heckklappengriff , um die Heckklappe abzusenken.
Die Heckklappen-Schließhilfe (S.182) wird
aktiviert und die elektrische Heckklappe wird
automatisch vollständig geschlossen.
■Mit dem Kicksensor (Fahrzeuge
mit Komfortheckklappe)
Die Komfortheckklappe lässt sich auto-
matisch öffnen und schließen, indem
Sie Ihren Fuß unter den mittleren
Bereich des Heckstoßfängers halten
und ihn wieder vom Heckstoßfänger
entfernen. Zum Betätigen der Kom-
fortheckklappe muss sich der Motor-
schalter auf OFF befinden, der Betrieb
der Komfortheckklappe muss aktiviert
sein (S.130) und Sie müssen einen
elektronischen Schlüssel bei sich
haben.
1Stellen Sie sich, während Sie einen
elektronischen Schlüssel bei sich
tragen, in den Erfassungsbereich
des intelligenten Zugangs- und
Startsystems und halten Sie einen
A

181
3 3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
Abstand von ca. 30 bis 50 cm zum
Heckstoßfänger ein.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
Erfassungsbereich des intelligen-
ten Zugangs- und Startsystems
(S.190)
2Führen Sie einen Kickvorgang
durch, indem Sie Ihren Fuß an den
Heckstoßfänger heranführen, bis er
sich ca. 10 cm von diesem entfernt
befindet, und dann wieder wegzie-
hen.
Führen Sie den gesamten Kickvorgang
innerhalb von 1 Sekunde durch.
Die Heckklappe wird erst betätigt, wenn kein
Fuß mehr unter dem Heckstoßfänger erfasst
wird.
Betätigen Sie die Komfortheckklappe, ohne
den Heckstoßfänger mit dem Fuß zu berüh-
ren.
Wenn sich ein anderer elektronischer
Schlüssel im Innenraum oder Gepäckraum
befindet, dauert es u. U. etwas länger als
üblich, bis der gewünschte Vorgang ausge-führt wird.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
3Wenn der Kicksensor das Wegzie-
hen Ihres Fußes erfasst, ertönt ein
Warnsummer und die Heckklappe
wird automatisch vollständig geöff-
net bzw. geschlossen.
Wenn Sie einen Fuß unter den Heckstoßfän-
ger strecken, während sich die Heckklappe
öffnet/schließt, wird die Bewegung der Hec-
kklappe gestoppt.
Wenn die Heckklappe angehalten wurde
und Sie den Fuß erneut unter den Heckstoß-
fänger strecken, bewegt sich die Heck-
klappe in die entgegengesetzte Richtung.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff-
nen der Heckklappe eingeschaltet, wenn der
Schalter für die Gepäckraumbeleuchtung ein-
geschaltet ist.
Wenn der Motorschalter auf OFF geschaltet
wird, schaltet sich die Beleuchtung nach
20 Minuten automatisch aus.
A
B
C
A
B

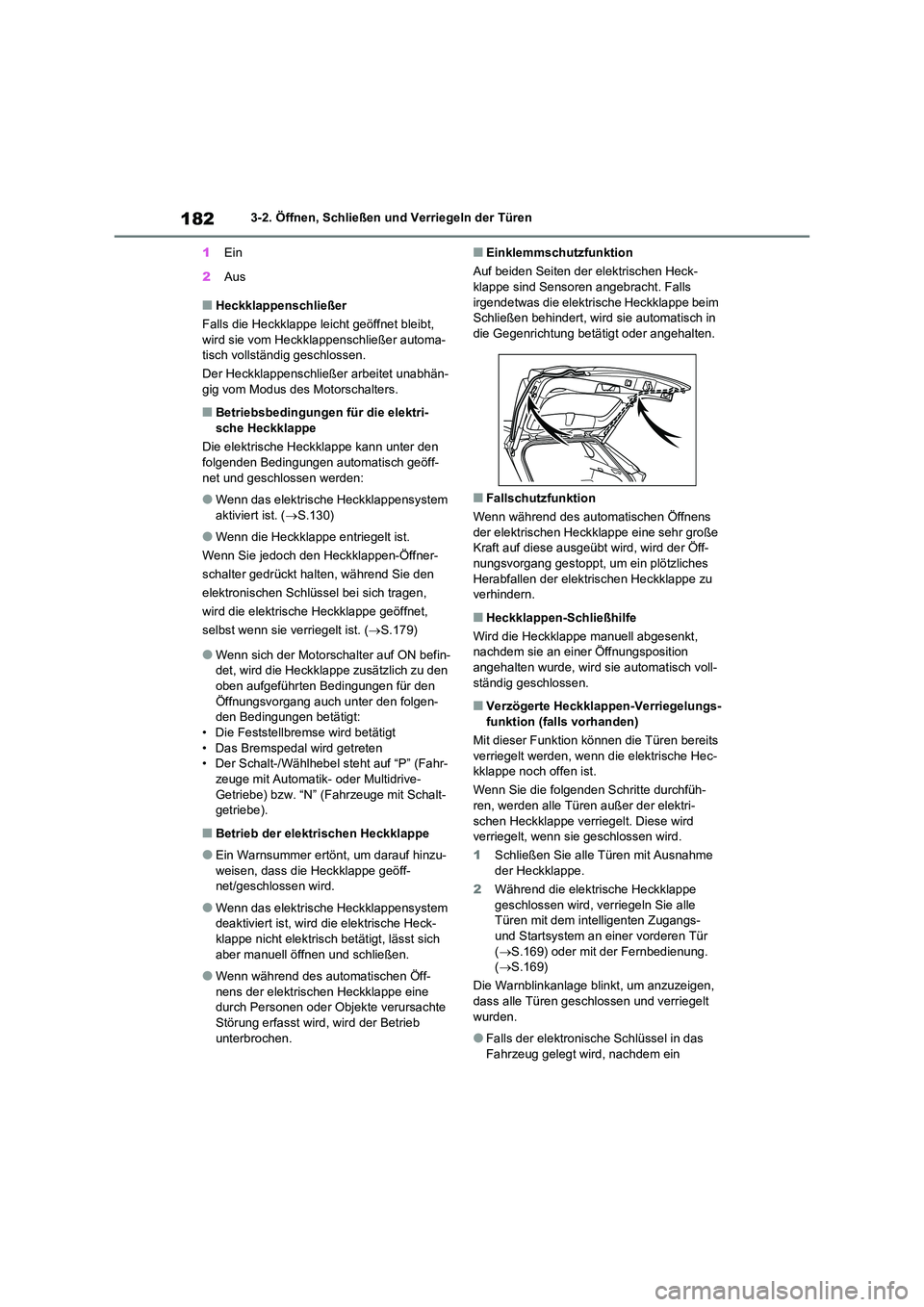

1823-2. Öffnen, Schließen und Verriegeln der Türen
1 Ein
2 Aus
■Heckklappenschließer
Falls die Heckklappe le icht geöffnet bleibt,
wird sie vom Heckklappenschließer automa-
tisch vollständig geschlossen.
Der Heckklappenschließer arbeitet unabhän- gig vom Modus des Motorschalters.
■Betriebsbedingungen für die elektri-
sche Heckklappe
Die elektrische Hec kklappe kann unter den
folgenden Bedingungen automatisch geöff-
net und geschlossen werden:
●Wenn das elektrische Heckklappensystem
aktiviert ist. ( S.130)
●Wenn die Heckklappe entriegelt ist.
Wenn Sie jedoch den Heckklappen-Öffner-
schalter gedrückt halten, während Sie den
elektronischen Schlüssel bei sich tragen,
wird die elektrisc he Heckklappe geöffnet,
selbst wenn sie verriegelt ist. ( S.179)
●Wenn sich der Motorschalter auf ON befin- det, wird die Heckklappe zusätzlich zu den
oben aufgeführten Bedingungen für den
Öffnungsvorgang auch unter den folgen- den Bedingungen betätigt:
• Die Feststellbremse wird betätigt
• Das Bremspedal wird getreten • Der Schalt-/Wählhebel steht auf “P” (Fahr-
zeuge mit Automatik- oder Multidrive-
Getriebe) bzw. “N” (Fahrzeuge mit Schalt- getriebe).
■Betrieb der elektrischen Heckklappe
●Ein Warnsummer ertönt, um darauf hinzu-weisen, dass die Heckklappe geöff-
net/geschlossen wird.
●Wenn das elektrische Heckklappensystem
deaktiviert ist, wird die elektrische Heck-
klappe nicht elektrisch betätigt, lässt sich aber manuell öffnen und schließen.
●Wenn während des automatischen Öff-nens der elektrischen Heckklappe eine
durch Personen oder Objekte verursachte
Störung erfasst wird, wird der Betrieb unterbrochen.
■Einklemmschutzfunktion
Auf beiden Seiten der elektrischen Heck- klappe sind Sensoren angebracht. Falls
irgendetwas die elektrische Heckklappe beim
Schließen behindert, wird sie automatisch in die Gegenrichtung betätigt oder angehalten.
■Fallschutzfunktion
Wenn während des automatischen Öffnens
der elektrischen Heckklappe eine sehr große Kraft auf diese ausgeübt wird, wird der Öff-
nungsvorgang gestoppt, um ein plötzliches
Herabfallen der elektrischen Heckklappe zu verhindern.
■Heckklappen-Schließhilfe
Wird die Heckklappe manuell abgesenkt,
nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch voll- ständig geschlossen.
■Verzögerte Heckklappen-Verriegelungs-
funktion (falls vorhanden)
Mit dieser Funktion können die Türen bereits
verriegelt werden, wenn die elektrische Hec- kklappe noch offen ist.
Wenn Sie die folgenden Schritte durchfüh-
ren, werden alle Türen außer der elektri-
schen Heckklappe verriegelt. Diese wird verriegelt, wenn sie geschlossen wird.
1 Schließen Sie alle Türen mit Ausnahme
der Heckklappe.
2 Während die elektrische Heckklappe
geschlossen wird, verriegeln Sie alle Türen mit dem intelligenten Zugangs-
und Startsystem an einer vorderen Tür
( S.169) oder mit der Fernbedienung. ( S.169)
Die Warnblinkanlage blinkt, um anzuzeigen,
dass alle Türen geschlossen und verriegelt
wurden.
●Falls der elektronische Schlüssel in das
Fahrzeug gelegt wird, nachdem ein

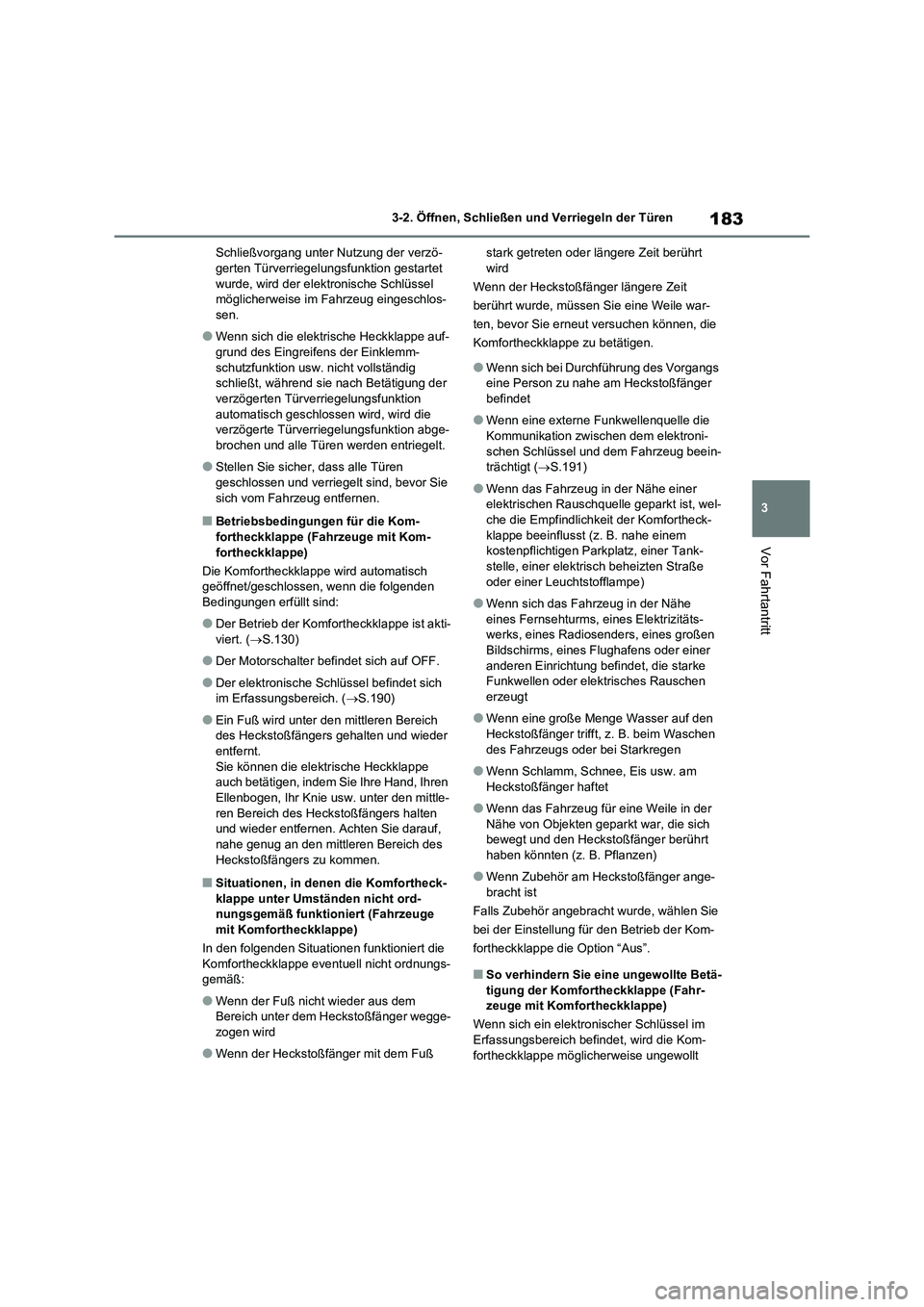

183
3 3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
Schließvorgang unter Nutzung der verzö-
gerten Türverriegelungsfunktion gestartet
wurde, wird der elektronische Schlüssel
möglicherweise im Fahrzeug eingeschlos-
sen.
●Wenn sich die elektrische Heckklappe auf-
grund des Eingreifens der Einklemm-
schutzfunktion usw. nicht vollständig
schließt, während sie nach Betätigung der
verzögerten Türverriegelungsfunktion
automatisch geschlossen wird, wird die
verzögerte Türverriegelungsfunktion abge-
brochen und alle Türen werden entriegelt.
●Stellen Sie sicher, dass alle Türen
geschlossen und verriegelt sind, bevor Sie
sich vom Fahrzeug entfernen.
■Betriebsbedingungen für die Kom-
fortheckklappe (Fahrzeuge mit Kom-
fortheckklappe)
Die Komfortheckklappe wird automatisch
geöffnet/geschlossen, wenn die folgenden
Bedingungen erfüllt sind:
●Der Betrieb der Komfortheckklappe ist akti-
viert. (S.130)
●Der Motorschalter befindet sich auf OFF.
●Der elektronische Schlüssel befindet sich
im Erfassungsbereich. (S.190)
●Ein Fuß wird unter den mittleren Bereich
des Heckstoßfängers gehalten und wieder
entfernt.
Sie können die elektrische Heckklappe
auch betätigen, indem Sie Ihre Hand, Ihren
Ellenbogen, Ihr Knie usw. unter den mittle-
ren Bereich des Heckstoßfängers halten
und wieder entfernen. Achten Sie darauf,
nahe genug an den mittleren Bereich des
Heckstoßfängers zu kommen.
■Situationen, in denen die Komfortheck-
klappe unter Umständen nicht ord-
nungsgemäß funktioniert (Fahrzeuge
mit Komfortheckklappe)
In den folgenden Situationen funktioniert die
Komfortheckklappe eventuell nicht ordnungs-
gemäß:
●Wenn der Fuß nicht wieder aus dem
Bereich unter dem Heckstoßfänger wegge-
zogen wird
●Wenn der Heckstoßfänger mit dem Fuß stark getreten oder längere Zeit berührt
wird
Wenn der Heckstoßfänger längere Zeit
berührt wurde, müssen Sie eine Weile war-
ten, bevor Sie erneut versuchen können, die
Komfortheckklappe zu betätigen.
●Wenn sich bei Durchführung des Vorgangs
eine Person zu nahe am Heckstoßfänger
befindet
●Wenn eine externe Funkwellenquelle die
Kommunikation zwischen dem elektroni-
schen Schlüssel und dem Fahrzeug beein-
trächtigt (S.191)
●Wenn das Fahrzeug in der Nähe einer
elektrischen Rauschquelle geparkt ist, wel-
che die Empfindlichkeit der Komfortheck-
klappe beeinflusst (z. B. nahe einem
kostenpflichtigen Parkplatz, einer Tank-
stelle, einer elektrisch beheizten Straße
oder einer Leuchtstofflampe)
●Wenn sich das Fahrzeug in der Nähe
eines Fernsehturms, eines Elektrizitäts-
werks, eines Radiosenders, eines großen
Bildschirms, eines Flughafens oder einer
anderen Einrichtung befindet, die starke
Funkwellen oder elektrisches Rauschen
erzeugt
●Wenn eine große Menge Wasser auf den
Heckstoßfänger trifft, z. B. beim Waschen
des Fahrzeugs oder bei Starkregen
●Wenn Schlamm, Schnee, Eis usw. am
Heckstoßfänger haftet
●Wenn das Fahrzeug für eine Weile in der
Nähe von Objekten geparkt war, die sich
bewegt und den Heckstoßfänger berührt
haben könnten (z. B. Pflanzen)
●Wenn Zubehör am Heckstoßfänger ange-
bracht ist
Falls Zubehör angebracht wurde, wählen Sie
bei der Einstellung für den Betrieb der Kom-
fortheckklappe die Option “Aus”.
■So verhindern Sie eine ungewollte Betä-
tigung der Komfortheckklappe (Fahr-
zeuge mit Komfortheckklappe)
Wenn sich ein elektronischer Schlüssel im
Erfassungsbereich befindet, wird die Kom-
fortheckklappe möglicherweise ungewollt

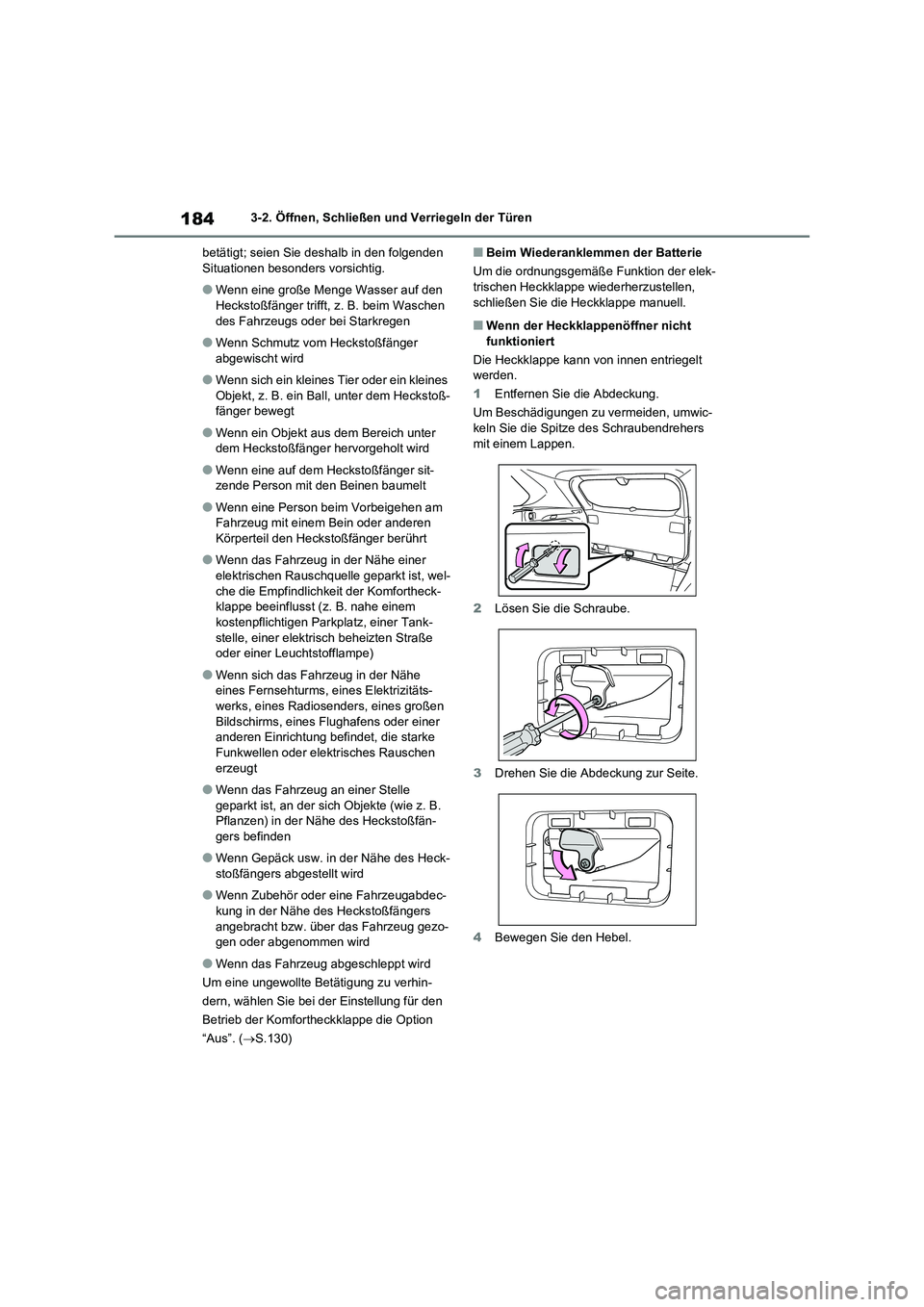

1843-2. Öffnen, Schließen und Verriegeln der Türen
betätigt; seien Sie deshalb in den folgenden
Situationen besonders vorsichtig.
●Wenn eine große Menge Wasser auf den
Heckstoßfänger trifft, z. B. beim Waschen
des Fahrzeugs oder bei Starkregen
●Wenn Schmutz vom Heckstoßfänger
abgewischt wird
●Wenn sich ein kleines Tier oder ein kleines
Objekt, z. B. ein Ball, unter dem Heckstoß-
fänger bewegt
●Wenn ein Objekt aus dem Bereich unter
dem Heckstoßfänger hervorgeholt wird
●Wenn eine auf dem Heckstoßfänger sit-
zende Person mit den Beinen baumelt
●Wenn eine Person beim Vorbeigehen am
Fahrzeug mit einem Bein oder anderen
Körperteil den Heckstoßfänger berührt
●Wenn das Fahrzeug in der Nähe einer
elektrischen Rauschquelle geparkt ist, wel-
che die Empfindlichkeit der Komfortheck-
klappe beeinflusst (z. B. nahe einem
kostenpflichtigen Parkplatz, einer Tank-
stelle, einer elektrisch beheizten Straße
oder einer Leuchtstofflampe)
●Wenn sich das Fahrzeug in der Nähe
eines Fernsehturms, eines Elektrizitäts-
werks, eines Radiosenders, eines großen
Bildschirms, eines Flughafens oder einer
anderen Einrichtung befindet, die starke
Funkwellen oder elektrisches Rauschen
erzeugt
●Wenn das Fahrzeug an einer Stelle
geparkt ist, an der sich Objekte (wie z. B.
Pflanzen) in der Nähe des Heckstoßfän-
gers befinden
●Wenn Gepäck usw. in der Nähe des Heck-
stoßfängers abgestellt wird
●Wenn Zubehör oder eine Fahrzeugabdec-
kung in der Nähe des Heckstoßfängers
angebracht bzw. über das Fahrzeug gezo-
gen oder abgenommen wird
●Wenn das Fahrzeug abgeschleppt wird
Um eine ungewollte Betätigung zu verhin-
dern, wählen Sie bei der Einstellung für den
Betrieb der Komfortheckklappe die Option
“Aus”. (S.130)
■Beim Wiederanklemmen der Batterie
Um die ordnungsgemäße Funktion der elek-
trischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
■Wenn der Heckklappenöffner nicht
funktioniert
Die Heckklappe kann von innen entriegelt
werden.
1Entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden, umwic-
keln Sie die Spitze des Schraubendrehers
mit einem Lappen.
2Lösen Sie die Schraube.
3Drehen Sie die Abdeckung zur Seite.
4Bewegen Sie den Hebel.
