5776-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
◆Установка клапанов и передатчиков контроля давления в шинах
При замене шин или колес также следует установить клапаны и
передатчики контроля давления в шинах.
В случае установки новых клапанов и передатчиков контроля
давления в шинах следует зарегистрировать новые
идентификационные коды в компьютере системы контроля давления
в шинах и выполнить процедуру инициализации системы контроля
давления в шинах. (стр. 579)
◆Инициализация системы контроля давления в шинах
■Процедуру инициализации системы контроля давления в шинах
следует выполнять при следующих обстоятельствах:
●При перестановке колес.
●Если давление в шинах изменяется, например, при изменении
скорости движения.
●При изменении размера шин.
●После регистрации идентификационных кодов. (стр. 579)
При выполнении процедуры инициализации системы контроля
давления в шинах текущее давление в шинах принимается за эталон
давления.
■Как выполнять процедуру инициализации системы контроля
давления в шинах
Припаркуйте автомобиль в безопасном месте и выключите
переключатель двигателя.
Выполнение инициализации на движущемся автомобиле невозможно.
Доведите давление в шинах до заданного значения давления
воздуха в холодных шинах. (стр. 684)
Убедитесь в том, что давление в шинах соответствует норме давления в
холодных шинах. Система контроля давления в шинах будет работать,
базируясь на этом уровне давления.
Переключите переключатель двигателя в режим IGNITION ON.
1
2
3

5786-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

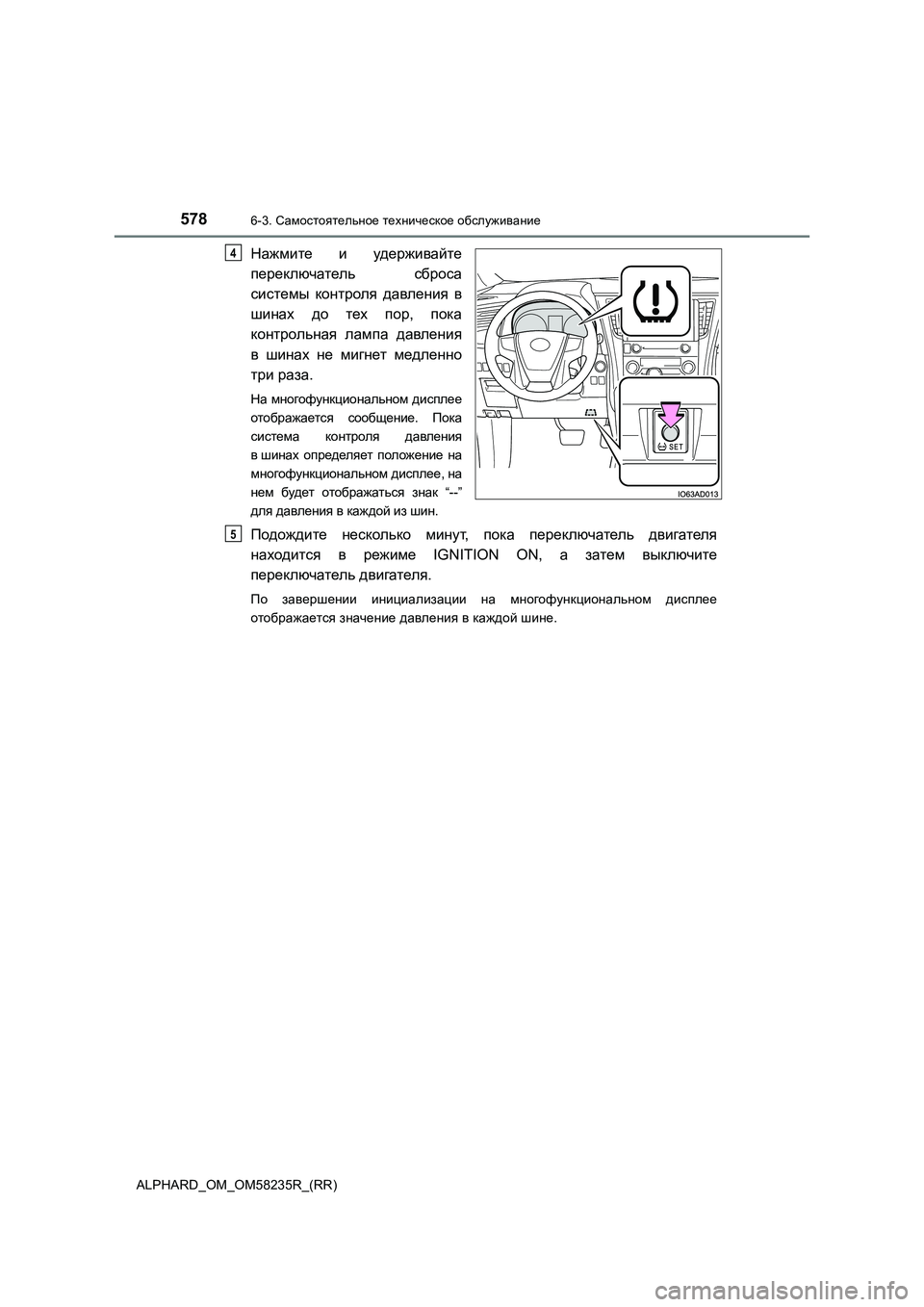

Нажмите и удерживайте
переключатель сброса
системы контроля давления в
шинах до тех пор, пока
контрольная лампа давления
в шинах не мигнет медленно
три раза.
На многофункциональном дисплее
отображается сообщение. Пока
система контроля давления
в шинах определяет положение на
многофункциональном дисплее, на
нем будет отображаться знак “--”
для давления в каждой из шин.
Подождите несколько минут, пока переключатель двигателя
находится в режиме IGNITION ON, а затем выключите
переключатель двигателя.
По завершении инициализации на многофункциональном дисплее
отображается значение давления в каждой шине.
4
5

5796-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
◆Регистрация идентификационных кодов
Клапан и передатчик системы контроля давления в шинах имеют
уникальный идентификационный код. При замене клапана и
передатчика системы контроля давления в шинах необходимо
зарегистрировать новый идентификационный код. При регистрации
идентификационных кодов следуйте описанной ниже процедуре:
■Как регистрировать идентификационные коды
Переведите переключатель двигателя в режим IGNITION ON.
Коротко нажмите
переключатель сброса
системы контроля давления
в шинах 3 раза подряд.
Контрольная лампа давления
в шинах медленно мигнет 3 раза.
Режим замены комплекта колес
активируется, и регистрация
запускается.
На многофункциональном
дисплее для давления в каждой
шине отображается символ “--”.
Затем контрольная лампа
давления в шинах часто мигает в
течение 1 минуты и потом
загорается ровным светом.
Удерживайте скорость автомобиля на значении не менее
приблизительно 40 км/ч или выше в течение приблизительно 10–30 мин.
По завершении регистрации контрольная лампа давления в шинах гаснет и
на многофункциональном дисплее отображается значение давления
вкаждой шине.
Время, проходящее до окончания регистрации, зависит от условий
движения и окружающей среды.
1
2
3

5806-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
■Когда следует заменять шины
Шины следует заменять, если:
●На шине появились индикаторы износа протектора.
●Шина имеет такие повреждения, как порезы, отслоения, трещины, настолько
глубокие, что виден корд, и выпуклости, указывающие на внутреннее
повреждение.
●Шина повторно спускает, или ее не удается нормально отремонтировать
вследствие размера или расположения пореза или иного повреждения.
В случае сомнений проконсультируйтесь у дилера Toyota.
■При замене шин и колес
Если идентификационный код клапана и передатчика системы контроля
давления в шинах не зарегистрирован, система контроля давления в шинах
может работать неправильно. Спустя приблизительно 10 минут после начала
движения контрольная лампа давления в шинах начнет мигать и через 1 минуту
будет гореть постоянно, что означает неполадку в работе системы.
■Срок службы шин
Любую шину старше 6 лет следует проверить у квалифицированного
специалиста даже в том случае, если она использовалась очень редко или
вообще не использовалась, и даже при отсутствии явных повреждений.
■Регулярные проверки давления в шинах
Система контроля давления в шинах не заменяет регулярные проверки
давления в шинах. Проверяйте давление в шинах при выполнении ежедневной
проверки автомобиля.
■Если на зимних шинах глубина протектора составляет 4 мм или менее
Эффективность шин как зимних шин утрачивается.
■Запасное колесо
Установите запасное колесо в указанное установочное положение (стр. 644),
затем надежно затяните центральное крепление, чтобы зафиксировать запасное
колесо. Если центральное крепление плохо затянуто, при движении автомобиля
может возникать шум.

5816-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
■Ситуации, в которых возможна неправильная работа системы контроля
давления в шинах
●В указанных ниже случаях система контроля давления в шинах может работать
неправильно.
• Используются не фирменные колеса Toyota.
• Шина заменена шиной, не являющейся оригинальным оборудованием (OE).
• Шина заменена шиной, размер которой отличается от указанного.
• Установлены цепи противоскольжения и т.п.
• Установлены шины, позволяющие продолжать движение после прокола, из
комплекта дополнительного оборудования.
• Установлены тонированные стекла, влияющих на распространение
радиоволн.
• На автомобиле имеется большое количество снега или льда, особенно
вокруг колес или в колесных арках.
• Если давление в шинах намного выше указанного уровня.
• Если используются колеса без клапанов и передатчиков системы контроля
давления в шинах.
• При незарегистрированном идентификационном коде на клапанах и
передатчиках системы контроля давления в шинах.
●В указанных ниже ситуациях работа системы может быть нарушена.
• При движении рядом с телевышкой, электростанцией, газовой станцией,
радиостанцией, большим дисплеем, аэропортом и в других местах, где
возможен высокий уровень мощности радиоволн или электромагнитных
помех
• При наличии у Вас портативного радиоприемника, мобильного телефона,
беспроводного телефона или иного беспроводного устройства связи
Если информация о состоянии шины отображается неправильно из-за
наличия радиоволн, индикация может прийти в норму после перемещения в
другое место и изменения ситуации с радиоизлучением.
●Если автомобиль припаркован, время, необходимое для начала и завершения
подачи предупреждения, может увеличиться.
●В случае быстрого снижения давления в шине (например, при разрыве шины),
предупреждение может не работать.
■При инициализации
●Отрегулировав давление воздуха в шинах, не забудьте выполнить
инициализацию.
Прежде чем выполнять инициализацию или регулировать давление воздуха в
шинах, убедитесь также в том, что шины холодные.
●Систему контроля давления в шинах можно инициализировать
самостоятельно, но, в зависимости от условий движения и дорожной
обстановки, выполнение инициализации может занять некоторое время.

5826-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)■Операция инициализации
●Если во время инициализации переключатель двигателя был случайно
выключен, нет необходимости заново нажимать переключатель сброса, так как
инициализация будет автоматически перезапущена в следующий раз, когда
переключатель двигателя будет установлен в режим IGNITION ON.
●Если по ошибке переключатель сброса был нажат, когда инициализация не
требуется, отрегулируйте давление воздуха в холодных шинах и снова
выполните инициализацию.
●Пока определяется положение каждой шины и значения давления не
отображаются на многофункциональном дисплее, если давление упало,
загорится предупреждающий индикатор давления в шинах.
■Предупреждения системы контроля давления в шинах
Предупреждение системы контроля давления в шинах изменится в зависимости
от условий, вызвавших его отображение. Поэтому система может отобразить
предупреждение, даже если давление в шинах не достигло достаточно низкого
уровня или превышает то значение, которое было указано при инициализации
системы.
■Если система контроля давления в шинах не инициализируется должным
образом
Вследующих случаях инициализация не начнется или не будет завершена
правильно и система не будет работать должным образом. Выполните процедуру
инициализации заново.
●При нажатии переключателя сброса системы контроля давления в шинах
контрольная лампа давления в шинах не мигает 3 раза.
●По завершении процедуры инициализации предупреждающий индикатор
давления в шинах мигает 1 минуту, а затем остается включенным после
движения в течение 20 минут.
Если не удается завершить инициализацию после выполнения указанной выше
процедуры, обратитесь к дилеру Toyota.
■При регистрации идентификационных кодов
●Перед выполнением регистрации идентификационных кодов убедитесь в том,
что рядом с автомобилем нет колес с клапаном и передатчиками системы
контроля давления в шинах.
●После регистрации идентификационных кодов не забудьте выполнить
процедуру инициализации системы контроля давления в шинах. Если
инициализация системы выполнена до регистрации идентификационных кодов,
инициализированные значения будут недействительны.
●Так как при завершении регистрации шины будут разогреты, обязательно дайте
им остыть, прежде чем выполнять инициализацию.

5836-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
■Отмена регистрации идентификационных кодов
●Для отмены регистрации идентификационных кодов после ее начала
переведите переключатель двигателя в положение выключения перед тем, как
двигаться на автомобиле.
Если автомобиль двигался после запуска регистрации идентификационных
кодов, для отмены регистрации выполните процедуру запуска регистрации
идентификационных кодов заново и переведите переключатель двигателя
в положение выключения перед тем, как двигаться на автомобиле.
●Если регистрация идентификационных кодов отменена, контрольная лампа
давления в шинах мигает в течение прибл. 1 минуты, когда переключатель
двигателя переведен в режим IGNITION ON, и затем загорается. Система
контроля давления в шинах будет работать, когда погаснет контрольная лампа
давления в шинах.
●Если контрольная лампа не гаснет даже через несколько минут, регистрация
идентификационных кодов может быть отменена неправильно. Для отмены
регистрации вновь выполните процедуру запуска регистрации
идентификационных кодов и переведите переключатель двигателя в режим
выключения до начала движения.
■Если идентификационные коды зарегистрированы неправильно
●В следующих ситуациях регистрация идентификационных кодов может занять
больше времени, чем обычно, или может оказаться невыполнимой. (Обычно
для завершения регистрации идентификационных кодов требуется проехать на
автомобиле в течение приблизительно 10–30 мин.) Если регистрация
идентификационных кодов не завершается приблизительно через 30 мин,
продолжайте двигаться на автомобиле.
• Если автомобиль движется по дороге без покрытия, для завершения
регистрации может потребоваться больше времени, чем обычно.
• Если во время выполнения регистрации автомобиль начнет двигаться
задним ходом, данные, собранные в ходе регистрации будут сброшены и
для завершения регистрации потребуется больше времени, чем обычно.
• Если автомобиль движется в интенсивном потоке транспорта или в иной
ситуации, когда рядом с ним движутся другие автомобили, системе может
потребоваться некоторое время, чтобы распознать клапан и передатчики
системы контроля давления в шинах Вашего автомобиля на фоне клапанов
и передатчиков других автомобилей.
• Если внутри автомобиля или рядом с ним находится колесо
с установленными клапаном и передатчиком системы контроля давления
в шинах, регистрация идентификационных кодов для установленных колес
может оказаться невыполнимой.
Если регистрация идентификационных кодов не завершена после вождения
автомобиля в течение приблизительно 1 часа, припаркуйте автомобиль
в безопасном месте приблизительно на 20 мин, а затем выполните процедуру
регистрации идентификационных кодов заново.

5846-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
● В следующих случаях регистрация идентификационных кодов не начнется или
не будет завершена правильно и система не будет работать должны м образом.
Выполните регистрацию идентификационных кодов снова.
• Если при попытке запуска регистрации идентификационных кодов
контрольная лампа давления в шинах не мигает медленно 3 раза.
• Если после вождения автомобиля в течение приблизительно 10 мин п осле
выполнения регистрации идентификационных кодов контрольная ламп а
давления в шинах мигает приблизительно в течение 1 мин и затем
загорается.
● Если не удается завершить регистрацию идентификационных кодов после
выполнения указанной выше процедуры, обратитесь к дилеру Toyota.
ПРЕДУПРЕЖДЕНИЕ
■ При осмотре или замене шин
для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности.
Несоблюдение этих рекомендаций может привести к повреждению эле ментов
трансмиссии, а также к опасному ухудшению управляемости автомоб иля и, в
результате, к аварии, влекущей за собой смертельный исход или т равму.
● Не устанавливайте на автомобиль одновременно шины различных
производителей, марок, а также шины с разным рисунком протектор а.
Также не устанавливайте одновременно шины с различной степенью износа
протектора.
● Не используйте шины, размер которых отличается от рекомендуемого Toyota.
● Не устанавливайте на автомобиль одновременно шины разной конструкции
(радиальные, диагонально-о поясанные и диагональные).
● Не устанавливайте на автомобиль одновременно летние, всесезонные и
зимние шины.
● Не используйте шины, которые эксплуатировались на другом автомобиле.
Не используйте шины, если не знаете, как они эксплуатировались ранее.
● Если на автомобиль установлено компактное запасное колесо, буксировка
запрещена
■ При выполнении процедуры инициализации системы контроля давления
вшинах
Не нажимайте переключатель сброса системы контроля давления в ш инах, не
отрегулировав давление воздуха в шинах до указанного уровня. В противном
случае контрольная лампа давления в шинах может не включаться д аже при
низком давлении воздуха в шинах или включаться при фактически н ормальном
давлении воздуха в шинах.
