2021 TOYOTA ALPHARD Руково

4174-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)■Условия, при которых эта система может работать неправильно
●Монитор слепых зон может не обнаруживать должным образом транспортные
средства в следующих ситуациях:
• Если датчик сместился из своего положения из-за сильного удара по нему
или окружающей его области.
• Когда датчик или окружающую его область в положении над задним
бампером покрывают грязь, снег, лед, наклейки и т.п.
• При движении по дорожному покрытию, влажному из-за стоячей воды во
время плохих погодных условий, таких как сильный дождь, снегопад или
туман
• При приближении нескольких транспортных средств с небольшим
интервалом между ними
• При малом расстоянии между Вашим автомобилем и транспортным
средством, следующим за Вами
• При значительной разнице в скорости Вашего автомобиля и транспортного
средства, попадающего в зону обнаружения
• При изменении разницы в скорости Вашего автомобиля и другого
транспортного средства
• Если транспортное средство, входящее в область обнаружения, движется
приблизительно с той же скоростью, что и Ваш автомобиль
• Когда Ваш автомобиль начинает движение после остановки, другое
транспортное средство остается в зоне обнаружения
• При движении вверх и вниз по следующим друг за другом крутым уклонам,
например по холмам, понижениям дороги и т.п.
• На дорогах с крутыми поворотами, сериями поворотов или неровными
поверхностями
• Если при широких полосах или при движении по краю полосы транспортное
средство в соседней полосе находится далеко от Вашего автомобиля
• Если на задней части автомобиля установлен аксессуар (например,
держатель велосипеда)
• При значительной разнице в высоте Вашего автомобиля и транспортного
средства, входящего в зону обнаружения
• Сразу после включения монитора слепых зон

4184-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)●Частота ложного обнаружения транспортных средств и/или объектов
монитором слепых зон может увеличиваться в следующих ситуациях:
• Если датчик сместился из своего положения из-за сильного удара по нему
или окружающей его области.
• При малом расстоянии от Вашего автомобиля до ограждения, стены и т.п.,
попадающих в зону обнаружения
• При движении вверх и вниз по следующим друг за другом крутым уклонам,
например по холмам, понижениям дороги и т.п.
• Если при узких полосах или при движении по краю полосы транспортное
средство в полосе, не являющейся соседней, входит в зону обнаружения
• На дорогах с крутыми поворотами, сериями поворотов или неровными
поверхностями
• Когда шины проскальзывают или прокручиваются
• При малом расстоянии между Вашим автомобилем и транспортным
средством, следующим за Вами
• Если на задней части автомобиля установлен аксессуар (например,
держатель велосипеда)
• Если из под колес автомобиля летят вода или снег

419
4
4-5. Использование систем помощи при вождении Система
Вождение
ALPHARD_OM_OM58235R_(RR)
Система помощи при парковке Toyota
Автомобили без передних центральных датчиков
Передние угловые датчики
Задние угловые датчики
Задние центральные датчики
Автомобили с передними центральными датчиками
Передние угловые датчики
Передние центральные датчики
Задние угловые датчики
Задние центральные датчики
Расстояние от автомобиля до о бъектов, например стен, при
параллельной парковке или манев рировании в гараже измеряется
датчиками и сообщается водителю с помощью
многофункционального дисплея, экрана навигационной системы
(при наличии) и звукового сигнала. При использовании системы
всегда проверяйте область вокруг автомобиля.
Типы д атчико в
1
2
3
1
2
3
4

4204-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
Систему помощи при парковке Toyota можно включать и выключать на
экране многофункционального дисплея. (стр. 119)
Если функция помощи при парковке Toyota отключена, загорается индикатор
отключения системы помощи при парковке Toyota (стр. 102).
Чтобы снова включить систему, выберите на многофункциональном
дисплее, выберите “ассист.парковки”, затем включите систему. Если система
отключена, она останется выключенной, даже если переключатель двигателя
был выключен, а затем переведен в положение IGNITION ON.
Когда датчики обнаруживают объект, следующие дисплеи информируют
водителя о положении и расстоянии до объекта.
■Многофункциональный дисплей
Автомобили без переднего центрального датчика
Работа передних угловых
датчиков
Работа задних угловых
датчиков
Работа задних центральных
датчиков
Автомобили с передним центральным датчиком
Работа передних угловых
датчиков
Работа передних центральных
датчиков
Работа задних угловых
датчиков
Работа задних центральных
датчиков
Включение/выключение системы помощи при парковке Toyota
Дисплей
1
2
3
1
2
3
4

4214-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)■

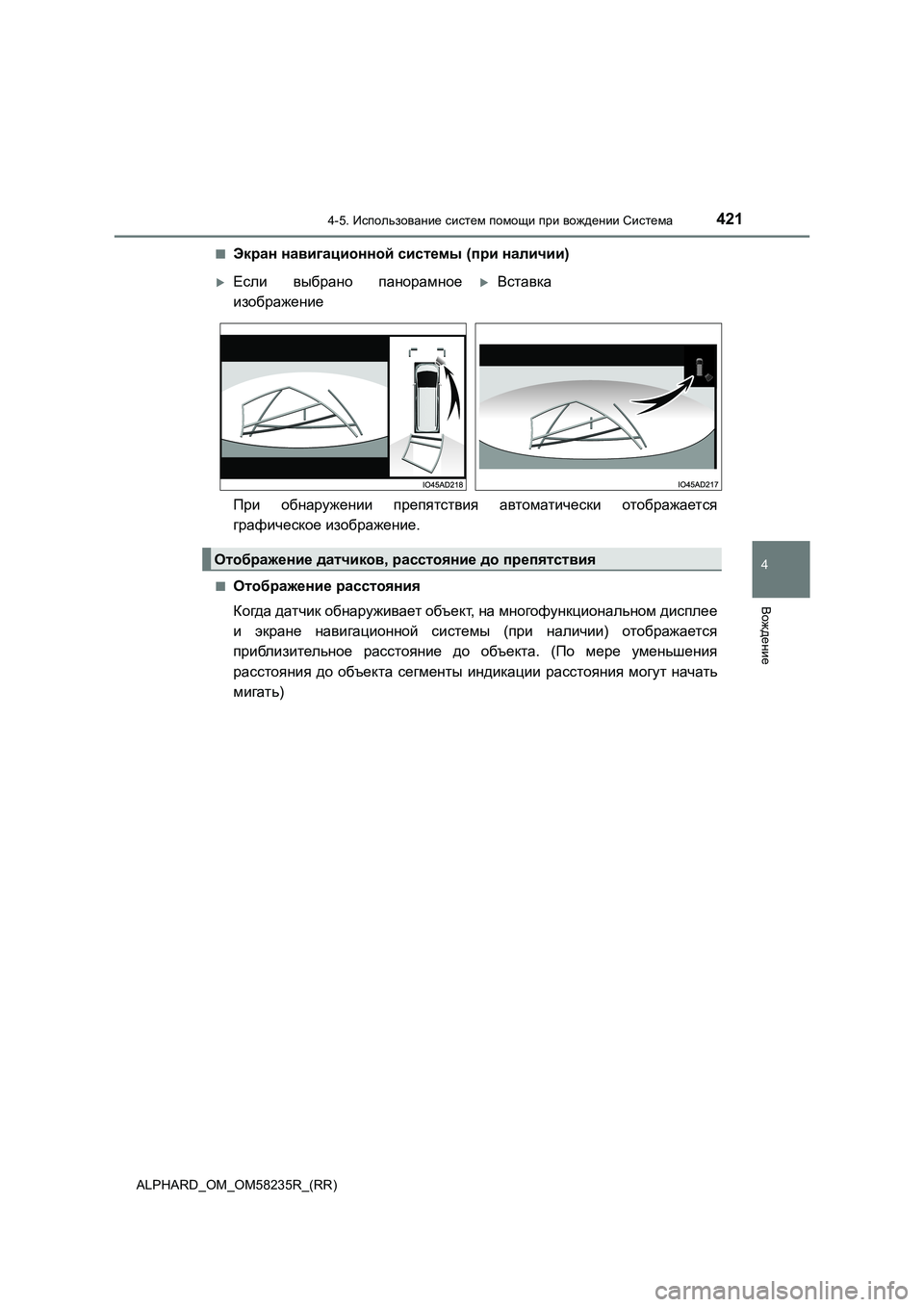

Экран навигационной системы (при наличии)
При обнаружении препятствия автоматически отображается
графическое изображение.
■Отображение расстояния
Когда датчик обнаруживает объект, на многофункциональном дисплее
и экране навигационной системы (при наличии) отображается
приблизительное расстояние до объекта. (По мере уменьшения
расстояния до объекта сегменты индикации расстояния могут начать
мигать)
Если выбрано панорамное
изображениеВставка
Отображение датчиков, расстояние до препятствия

4224-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
Автомобили без передних центральных датчиков
*1: Изображения могут отличаться от показанных на рисунке. (стр. 420)
*2: Сегменты индикации расстояния мигают.
Многофункциональный
дисплей
*1
Экран
навигационной
системы
*1
Приблизительное расстояние до препятствия
Передний угловой
датчикЗ а д н и й ц е н т р а л ь н ы й и
задний угловой
датчики
(постоянная
индикация)(постоянная
индикация)

То л ь к о з а д н и й
центральный датчик:
150см– 60см
(постоянная
индикация)(постоянная
индикация)
60 см – 45 см60 см– 45 см
(постоянная
индикация)(постоянная
индикация)
45 см – 35 см45 см – 35 см
(постоянная
индикация)
*2(мигание)
35 см – 28 см35 см – 28 см
(постоянная
индикация)
*2(мигание)
менее 28 смменее 28 см

4234-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
Автомобили с передними центральными датчиками
*1: Изображения могут отличаться от показанных на рисунке. (стр. 420)
*2: Сегменты индикации расстояния мигают.
Многофункциональный
дисплей
*1
Экран
навигационной
системы
*1
Приблизительное расстояние до препятствия
Передний
центральный и
передний угловой
датчикиЗ а д н и й ц е н т р а л ь н ы й и
задний угловой
датчики
(постоянная
индикация)(постоянная
индикация)
Тол ь к о п е р ед н и й
центральный датчик:
100см– 60смТо л ь к о з а д н и й
центральный датчик:
150см– 60см
(постоянная
индикация)(постоянная
индикация)
60 см – 45 см60 см – 45 см
(постоянная
индикация)(постоянная
индикация)
45 см – 30 см45 см – 30 см
(постоянная
индикация)
*2(мигание)
30 см – 15 см30 см – 15 см
(постоянная
индикация)
*2(мигание)
менее 15 смменее 15 см

4244-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
При срабатывании датчиков подаются звуковые сигналы.
●По мере приближения автомобиля к объекту частота звуковых
сигналов увеличивается.
Когда автомобиль приближается к объекту на указанное ниже
расстояние, звуковой сигнал звучит непрерывно.
• Автомобили без переднего центрального датчика: приблизительно
35 см
• Автомобили с передним центральным датчиком: приблизительно
30 см
●Если одновременно обнаружены два или более объектов, звуковая
система реагирует на ближайший из них.
●Функция автоматического отключения звукового сигнала (автомобили
с передним центральным датчиком): Если после подачи звукового
сигнала расстояние между автомобилем и обнаруженным объектом
больше не уменьшается, звуковой сигнал автоматически
отключается. (Однако если расстояние между автомобилем и
объектом составляет 30 см или менее, эта функция не работает.)
Звуковой сигнал и расстояние до объекта
