2021 TOYOTA ALPHARD Руково

6177-1. Важная информация
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности

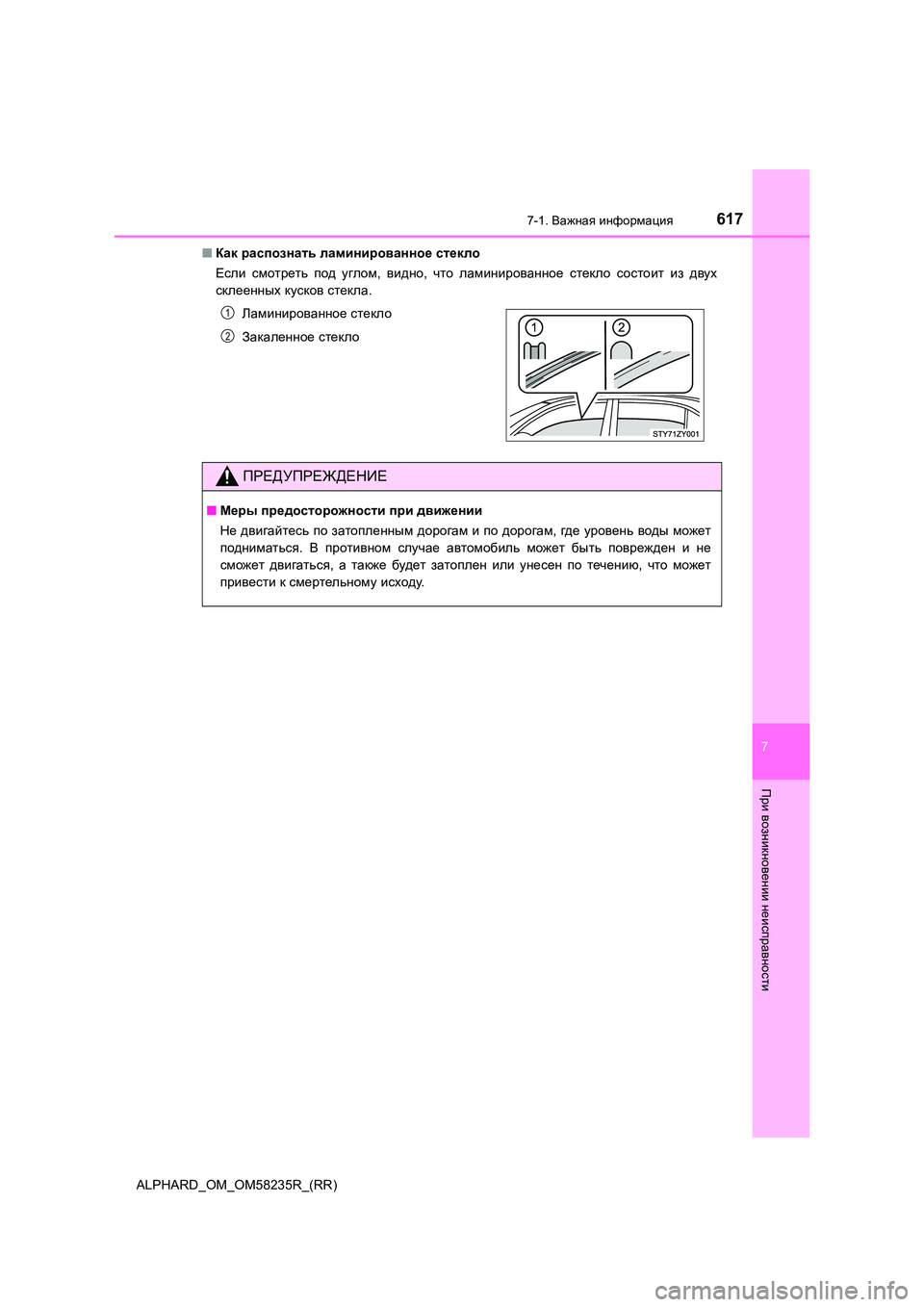

■Как распознать ламинированное стекло
Если смотреть под углом, видно, что ламинированное стекло состо ит из двух
склеенных кусков стекла.
Ламинированное стекло
Закаленное стекло
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при движении
Не двигайтесь по затопленным дорогам и по дорогам, где уровень воды может
подниматься. В противном случае автомобиль может быть поврежден и не
сможет двигаться, а также будет затоплен или унесен по течению, что может
привести к смертельному исходу.
1
2

6187-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Если автомобиль нуждается в буксировке
Если необходима буксировка, рекомендуется обратиться к дилеру
Toyota или в соответствующую специализированную службу.
Буксировку рекомендуется вып олнять методом частичной или
полной погрузки.
Используйте систему цепей безопасности при любой буксировке и
соблюдайте требования федерального и местного
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
■ При буксировке автомобиля
■ При буксировке
● При буксировке с использованием тросов или цепей избегайте резкого начала
движения и прочих резких маневров, которые приводят к чрезмерны м
нагрузкам на буксировочные проушины и на буксировочные тросы ил и цепи.
Фрагменты поврежденных буксировочных проушин, тросов или цепей могут
попасть в людей и вызвать серьезные поражения.
● Не устанавливайте переключатель двигателя в состояние отключения.
Это может привести к блокировке рулевого колеса и невозможности
управления им.
■ Установка буксировочных проушин на автомобиль
● Буксировочные проушины предназначены только для автомобиля,
оснащенного ими. Не используйте буксировочные проушины для друг ого
автомобиля, и не используйте буксировочные проушины для этого
автомобиля на другом автомобиле.
● Убедитесь, что буксировочные проушины надежно установлены.
Если проушины установлены неправильно, они могут оторваться во время
буксировки.
Автомобиль следует транспортировать с
поднятыми передними колесами или
методом полной погрузки. Буксировка
автомобиля с передними колесами,
касающимися дороги, может привести к
повреждению привода трансмиссии и
относящихся к нему компонентов.

6197-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
Следующие признаки могут указать на наличие проблем с
трансмиссией. Обратитесь к дилеру Toyota или в коммерческую слу жбу
буксировки перед началом буксировки.
● Двигатель работает, однако автомобиль не двигается.
● Автомобиль издает необычный звук.
ВНИМАНИЕ!
■Во избежание повреждения автомобиля при буксировке методом
частичной погрузки
● Не буксируйте автомобиль сзади с выключенным переключателем двигателя.
Механизм замка рулевой колонки не настолько мощен, чтобы удержи вать
передние колеса в прямом положении.
● При использовании метода частичной погрузки убедитесь в том, что на той
стороне автомобиля, которая не была поднята, имеется достаточны й
дорожный просвет. Без достаточного дорожного просвета буксируем ый
автомобиль может быть поврежден.
■ Во избежание повреждения автомобиля при буксировке на гибком
подвесе
Буксировка автомобиля на подвесе за переднюю или заднюю часть з апрещена.
■ Во избежание повреждения автомобиля при аварийной буксировке
Не прикрепляйте кабели или цепи к деталям подвески.
Ситуации, когда необходимо обратиться к дилеру перед началом
буксировки
Буксировка методом частичной погрузки
СпередиСзади
Снимите автомобиль со
стояночного тормоза.
Выключите автоматический режим.
( стр. 294)
Подставьте буксировочную
тележку под передние колеса.

6207-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
При перевозке автомобиля на
безбортовой платформе его
необходимо закрепить, используя
крепления в точках, показанных на
рисунке.
При использовании цепей или
тросов для крепления автомобиля
углы, закрашенные черным,
должны быть равны 45 .
Если не удается привязать
автомобиль, как показано выше,
используйте ремни для крепления
шин.
ВНИМАНИЕ!
■ Буксировка с использованием гибкого подвеса
Использование эвакуатора
Во избежание повреждения корпуса
запрещается выполнять буксировку на
гибком подвесе.
Передняя
часть
ВНИМАНИЕ!
■Использование эвакуатора
Не натягивайте чрезмерно цепи или тросы. Это может привести к п овреждению
автомобиля.

6217-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
Если воспользоваться специальным эвакуатором в аварийной ситуации
не представляется возможным, автомобиль можно временно
буксировать с помощью тросов или цепей, прикрепленных к
буксировочным проушинам. Попытку буксировки следует предпринима ть
только на дорогах с твердым покрытием, на расстояние не более 8 0км и
при скорости ниже 30 км/ч.
Во время буксировки в автомобиле должен находиться водитель для
управления направлением движения и тормозами. Колеса, мосты,
трансмиссия, рулевое управление и тормоза должны быть исправны.
Для выполнения буксировки вашего автомобиля другим автомобилем
буксировочная проушина должна быть установлена на вашем
автомобиле. Установите буксировочную проушину, следуя описанной
ниже процедуре.
Достаньте буксировочную проушину. ( стр. 644)
С помощью отвертки с плоским жалом снимите крышку проушины.
Во избежание повреждения кузова проложите ветошь между отвертко й и
кузовом, как показано на рисунке.
Аварийная буксировка
Процедура аварийной буксировки
1
2
Ти п AТип B

6227-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Вставьте буксировочную проушину в отверстие и затяните ее рукой.
Надежно затяните буксировочную проушину, используя баллонный
ключ или пруток из твердого металла.
При затягивании при помощи баллонного ключа или металлического бруса
старайтесь не повредить корпус автомобиля.
Надежно соедините тросы или цепи с буксировочными проушинами.
Будьте внимательны, чтобы не повредить кузов автомобиля.
Займите место водителя в буксируемом автомобиле и запустите
двигатель.
Если двигатель не запускается, переведите переключатель двигате ля в режим
IGNITION ON.
Автомобили с системой Stop & Start:
Перед буксировкой автомобиля переведите переключатель двигателя в
выключенный режим, затем запустите двигатель.
Автомобили с функцией торможения для помощи при парковке:
Перед буксировкой автомобиля отключите систему PKSB.
3
Ти п AТип B
4
Ти п AТип B
5
6

6237-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
Переведите рычаг управления трансмиссией в положение N и
выключите стояночный тормоз.
Выключите автоматический режим. ( стр. 294)
Если невозможно переместить рычаг управления трансмиссией:
 стр. 277, 283, 289
7

6247-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
■При буксировке
Когда двигатель не работает, усилители рулевого управления и то рмозной
системы также не действуют, поэтому управлять автомобилем и тор мозить
становится намного труднее, чем обычно.
■ Баллонный ключ
Баллонный ключ находится в багажном отделении. ( стр. 644)
■ Отверстие для установки транспортировочной проушины на задней части
автомобиля
Отверстие предусмотрено для
привязывания автомобиля во время
транспортировки. Ваш автомобиль не
может буксировать другой автомобиль.
ВНИМАНИЕ!
■ При креплении тросом задней части автомобиля
■ При буксировке автомобиля, оснащенного системой Stop & Start
При необходимости буксировки автомобиля со всеми четырьмя колес ами на
земле выполните следующую процедуру перед буксировкой автомобил я
с целью защиты системы.
Выключите переключатель двигателя, затем запустите двигатель ил и
установите переключатель двигателя в режим IGNITION ON.
Не используйте показанный на рисунке
крюк на рычаге подвески для крепления
троса. В противном случае задняя
подвеска может быть повреждена.
Рычаг подвески
