2021 TOYOTA ALPHARD Руково

2173-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Отрегулируйте положение сидений третьего ряда, чтобы убрать зазор
между сиденьями второго и третьего рядов. (стр. 198)
Откиньте назад спинки сидений третьего ряда до касания двери
багажного отделения. (стр. 198)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
При использовании ремня безопасности для центрального сиденья третьего
ряда (стр. 41)
12
13

2183-3. Регулировка сидений
ALPHARD_OM_OM58235R_(RR)
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Уберите ремень центральное сиденья третьего ряда. ( стр. 41)
Уберите замки ремней безопасности для сидений третьего ряда.
( стр. 42)
Снимите и уберите подголовник центрального сиденья третьего ряд а.
( стр. 210)
Опустите подголовники крайних сидений третьего ряда в самое
нижнее положение. ( стр. 209)
Верните подлокотники сидений третьего ряда в исходное положение ,
если они опущены. ( стр. 198)
Потяните рычаг сдвига и
сдвиньте сиденье третьего ряда
до совмещения с меткой
выравнивания.
Убедитесь, что сиденье надежно
зафиксировано, слегка потянув его
назад и вперед.
Потяните рычаг освобождения
места, чтобы сложить спинку
сиденья и освободить замок
внутренней ножки.
Сложите сиденье вверх, потянув
за рычаг освобождения места.
Ножка сиденья убирается после
откидывания сиденья вверх.
Убирание сидений третьего ряда
1
2
3
4
5
6
Рычаг сдвигаT
BTO31CP001
8
9

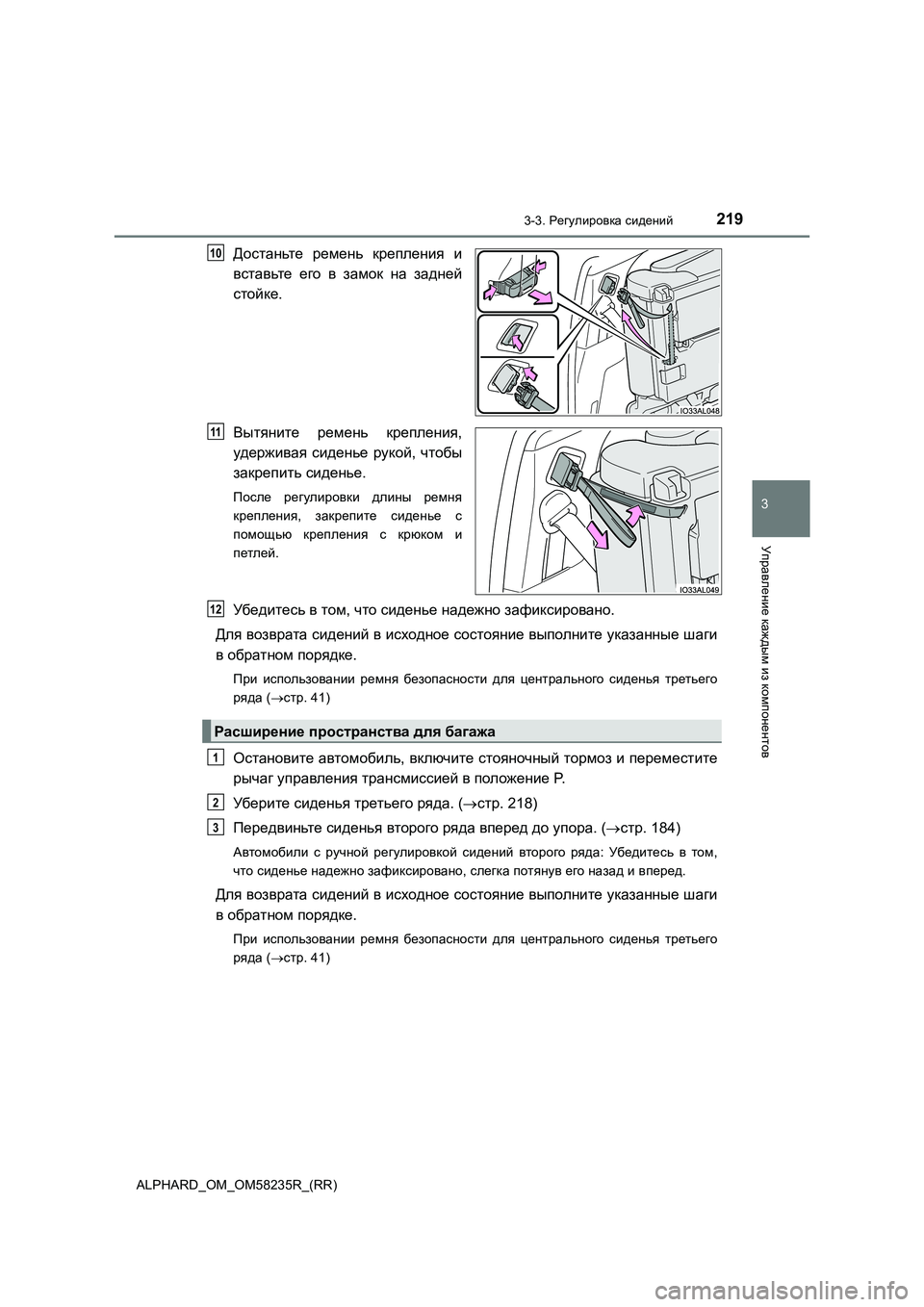

2193-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Достаньте ремень крепления и
вставьте его в замок на задней
стойке.
Вытяните ремень крепления,
удерживая сиденье рукой, чтобы
закрепить сиденье.
После регулировки длины ремня
крепления, закрепите сиденье с
помощью крепления с крюком и
петлей.
Убедитесь в том, что сиденье надежно зафиксировано.
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
При использовании ремня безопасности для центрального сиденья третьего
ряда (стр. 41)
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Уберите сиденья третьего ряда. (стр. 218)
Передвиньте сиденья второго ряда вперед до упора. (стр. 184)
Автомобили с ручной регулировкой сидений второго ряда: Убедитесь в том,
что сиденье надежно зафиксировано, слегка потянув его назад и вперед.
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
При использовании ремня безопасности для центрального сиденья третьего
ряда (стр. 41)
10
11
Расширение пространства для багажа
12
1
2
3

2203-3. Регулировка сидений
ALPHARD_OM_OM58235R_(RR)
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Передвиньте сиденья третьего ряда назад до упора. (стр. 198)
Верните подлокотники сидений третьего ряда в исходное положение, если они
опущены. (стр. 198)
Уберите раскладной столик. (стр. 520)
Сдвиньте оба сиденья второго ряда в поперечном направлении к
центру. (стр. 184)
Верните подлокотники сидений второго ряда в исходное положение, если они
опущены. (стр. 194)
Снимите стопоры сдвига сидений, расположенные в нишах для ног
сидений третьего ряда. (стр. 221).
Передвиньте сиденья второго ряда назад до упора. (стр. 184)
Отрегулируйте угол наклона опоры для ног. (стр. 184)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
Остановите автомобиль, включите стояночный тормоз и переместите
рычаг управления трансмиссией в положение P.
Передвиньте сиденья третьего ряда назад до упора. (стр. 198)
Передвиньте сиденья второго ряда назад до упора. (стр. 184)
Отрегулируйте угол наклона и длину опоры для ног. (стр. 184)
Для возврата сидений в исходное состояние выполните указанные шаги
в обратном порядке.
Режим повышенного комфорта (автомобили с ручной
регулировкой сидений второго ряда)
Люкс-режим (автомобили с сиденьями второго ряда с
электроприводом)
1
2
3
4
5
6
7
1
2
3
4

2213-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
■При складывании сидений третьего ряда
Уберите сиденья третьего ряда со стороны двери багажного отделе ния.
■ При снятии ремня крепления
■ Стопоры сдвига сидений
● Стопоры сдвига сидений находятся в нишах для ног сидений третьего ряда.
Они установлены, чтобы исключить случайное зажатие ног пассажир ов между
сиденьями при сдвиге сидений.
● Снятые стопоры сдвига сидений следует хранить в надежном месте, чтобы не
потерять. Стопоры сдвига сидений следует хранить в сумке с инст рументами.
( стр. 644)
Снимите удерживающий ремень, нажав
кнопки с обеих сторон замка. Уберите замок
на заднюю сторону подушки сиденья.
Нажмите на сиденье вбок, чтобы ослабить
ремень крепления, затем нажмите кнопки с
обеих сторон замка.
Снятие
Ус т а н о в к а
1
2

2223-3. Регулировка сидений
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Конфигурация сидений
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
● Не изменяйте конфигурацию сидений во время движения.
● Остановите автомобиль на горизонтальной площадке, поставьте его на
стояночный тормоз и установите рычаг управления трансмиссией в
положение P.
● Не изменяйте конфигурацию сидений, когда на них сидят пассажиры.
● Соблюдайте осторожность, чтобы ваши руки или ноги не попали в
движущиеся или присоединенные части.
● Будьте осторожны, чтобы не ударить сиденьем пассажира или багаж.
● Убедитесь в том, что сиденье надежно зафиксировано, нажав на него вперед
и назад.
● После изменения конфигурации сидений убедитесь, что ремни безопасности
и их замки не перекручены и не попали между сиденьями.
● Не разрешайте никому находиться в багажном отделении во время движения.
● Во время движения не разрешайте пассажирам находиться на разложенных в
горизонтальную плоскость сиденьях или класть на них багаж.
● Не позволяйте детям проникать в багажное отделение.
● Снимайте стопоры сдвига сидений только для перемещения сидений.
■ Когда сиденья разложены в горизонтальную плоскость
Во время движения не разрешайте пассажирам находиться на разлож енных в
горизонтальную плоскость сиденьях или класть на них багаж.

2233-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Убирание сидений третьего ряда
● Не разрешайте пассажирам находиться в багажном отделении во время
движения.
● Убедитесь, что ремни безопасности и их замки не защемлены спинками или
подушками сидений.
● Если сиденья не были надежно закреплены ремнем крепления, ножка
сиденья может повредить багаж или сиденья либо причинить травму .
Убедитесь, что убранное сиденье надежно зафиксировано.
● Не пытайтесь одновременно сложить правое и левое сиденья, так как при
этом можно прищемить пальцы или руки и получить травму. Складыв айте
сиденья по одному.
■ После возврата сиденья в исходное положение
● Убедитесь в том, что сиденье надежно зафиксировано, нажав на него вперед
и назад.
● Убедитесь, что ремни безопасности и замки не перекручены и не зажаты
сиденьями.
● Обязательно установите на место подголовники.
●При раскладывании сидений убедитесь,
что ножка сиденья надежно
зафиксирована в полу.
Положение фиксаторов

2243-3. Регулировка сидений
ALPHARD_OM_OM58235R_(RR)
ВНИМАНИЕ!
■При изменении конфигурации сидений
Не кладите коврики на направляющие сидений.
■ Убирание сидений третьего ряда
● Возвращая сиденья третьего ряда в исходное положение, убедитесь, что на
полу багажного отделения нет никаких предметов.
● Сиденья третьего ряда может быть невозможно убрать из-за положения
сидений второго ряда или если сложена спинка одного из сидений третьего
ряда.
● Если замки ремней безопасности сидений третьего ряда не убраны (стр. 42)
при складывании сидений третьего ряда ( стр. 218, 219), можно повредить
спинки сидений третьего ряда.
● При складывании сидений третьего ряда не сдвигайте сложенные сиденья.
Если положение сидений изменяется после их складывания, они мог ут быть
повреждены при возвращении их в исходное положение.
■ Раскладывание сидений в горизонтальную поверхность
● Автомобили с ручной регулировкой сидений: При возврате спинок сидений в
исходное положение держите руки на спинке сиденья во время регу лировки
наклона спинки сиденья.
● Не бегайте на разложенных в горизонтальную плоскость сиденьях,
перемещайтесь по ним медленно.
■ Стопоры сдвига сидений
При установке стопоров сдвига сидений следите за их правильной ориентацией
( стр. 221). Если они установлены в неправильной ориентации, при сдвиге
сиденья можно повредить направляющие и стопоры сидений.
