971-4. Охранная система
1
ALPHARD_OM_OM58235R_(RR)
Для безопасности и защиты
ВНИМАНИЕ!
■ Обеспечение правильной работы системы
Не изменяйте и не демонтируйте систему. В случае изменения или демонтажа
правильная работа системы не может быть гарантирована.

981-4. Охранная система
ALPHARD_OM_OM58235R_(RR)

99
2Комбинация приборов
ALPHARD_OM_OM58235R_(RR)2. Комбинация приборов
Контрольные лампы и
индикаторы .......................... 100
Приборы и указатели ............ 105
Многофункциональный
дисплей ................................ 109
Информация о расходе
топлива ................................ 130

1002. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
Контрольные лампы и индикаторы
Дизайн приборов зависит от модели.
Контрольные лампы и индикаторы информируют водителя о
состоянии различных систем автомобиля.
Для пояснительных целей на следующих иллюстрациях все
индикаторы и контрольные лампы показаны во включенном
состоянии.

1012. Комбинация приборов
2
Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
Контрольные лампы информируют водителя о сбоях в работе указанных
систем автомобиля.
Контрольные лампы
*1
(красная)
Контрольная лампа
тормозной системы
( стр. 627)
*1Контрольная лампа
антиблокировочной
тормозной системы (ABS)
( стр. 628)
*1Контрольная лампа
системы зарядки
( стр. 627)
*1
(красная/
желтая)
Контрольная лампа
системы электроусилителя
рулевого управления
(стр. 629)
*2Контрольная лампа
низкого давления
моторного масла
( стр. 627)
*1Индикатор
пробуксовывания
( стр. 629)
*2Контрольная лампа
высокой температуры
охлаждающей жидкости
( стр. 627)
*1
(мигает)
Индикатор работы
системы удержания
тормоза ( стр. 629)
*1Контрольная лампа
давления в шинах
( стр. 628)
*1
(мигает)
(при наличии)
Индикатор отключения
системы Stop & Start
( стр. 629)
*1
(желтый)
Контрольная лампа
тормозной системы
( стр. 628)
*1
(мигает)
Индикатор отключения
системы помощи при
парковке Toyota
( стр. 629)
*1
Индикатор неисправности
( стр. 628)
*1
(мигает)
(при наличии)
Индикатор “RCTA OFF”
( стр. 630)
*1
Контрольная лампа
системы SRS ( стр. 628)
*1
(мигает)
(при наличии)
Индикатор PKSB OFF
( стр. 630)

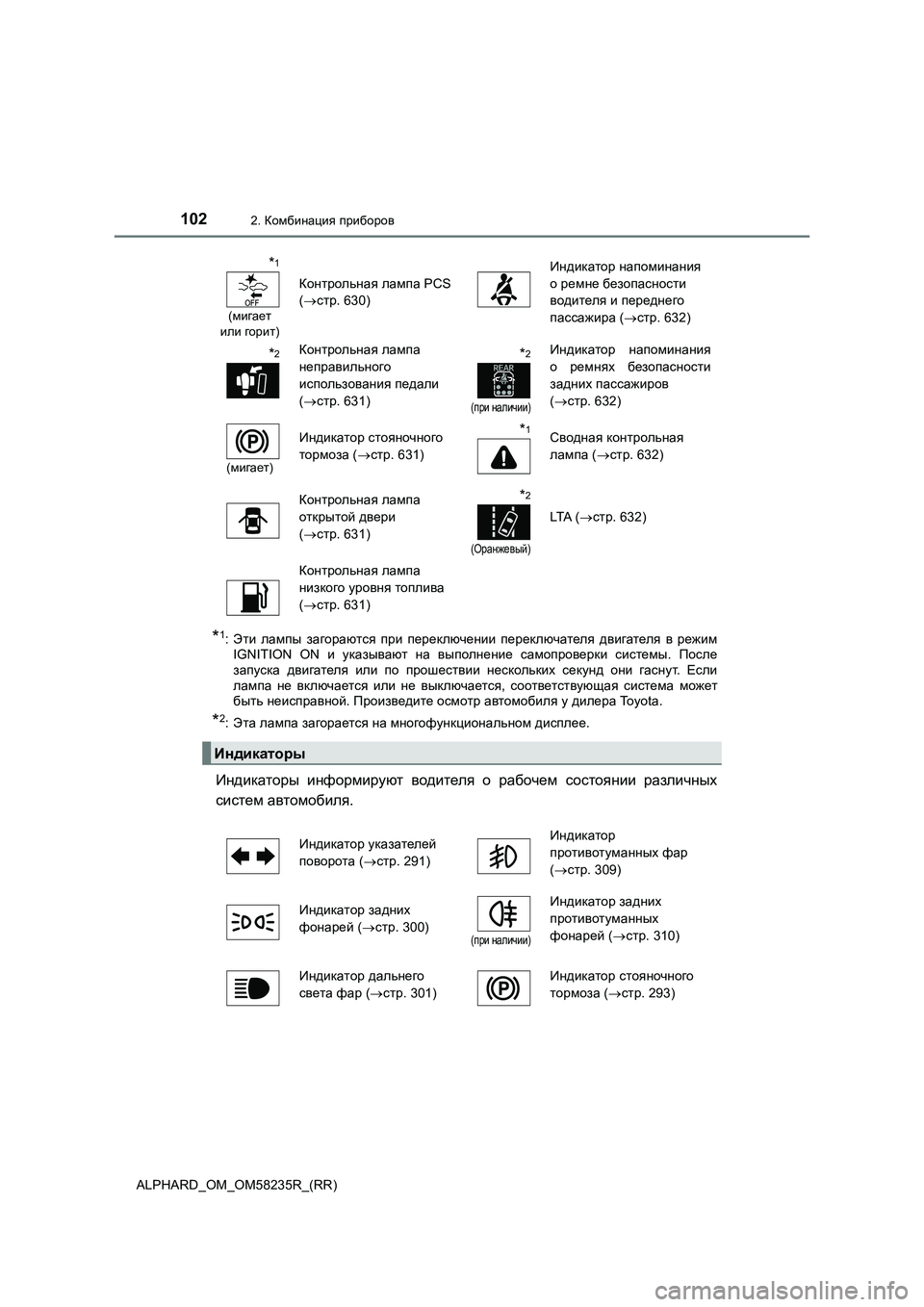

1022. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
*1: Эти лампы загораются при переключении переключателя двигателя в режим
IGNITION ON и указывают на выполнение самопроверки системы. После
запуска двигателя или по прошествии нескольких секунд они гаснут. Если
лампа не включается или не выключается, соответствующая система может
быть неисправной. Произведите осмотр автомобиля у дилера Toyota.
*2: Эта лампа загорается на многофункциональном дисплее.
Индикаторы информируют водителя о рабочем состоянии различных
систем автомобиля.
*1
(мигает
или горит)
Контрольная лампа PCS
(стр. 630)
Индикатор напоминания
о ремне безопасности
водителя и переднего
пассажира (стр. 632)
*2Контрольная лампа
неправильного
использования педали
(стр. 631)*2
(при наличии)
Индикатор напоминания
о ремнях безопасности
задних пассажиров
(стр. 632)
(мигает)
Индикатор стояночного
тормоза (стр. 631)*1Сводная контрольная
лампа (стр. 632)
Контрольная лампа
открытой двери
(стр. 631)*2
(Оранжевый)
LTA (стр. 632)
Контрольная лампа
низкого уровня топлива
(стр. 631)
Индикаторы
Индикатор указателей
поворота (стр. 291)Индикатор
противотуманных фар
(стр. 309)
Индикатор задних
фонарей (стр. 300)
(при наличии)
Индикатор задних
противотуманных
фонарей (стр. 310)
Индикатор дальнего
света фар (стр. 301)Индикатор стояночного
тормоза (стр. 293)

1032. Комбинация приборов
2
Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
*1Индикатор ожидания
системы удержания
тормоза ( стр. 297)
*4Индикатор “ECO MODE”
( стр. 274, 280, 286)
*1, 2Индикатор
пробуксовывания
( стр. 459)
*4, 5Индикатор низкой
температуры наружного
воздуха ( стр. 105)
*1, 3Индикатор VSC OFF
( стр. 460)
*4, 6
(При наличии)
LTA (стр. 351)
*1Индикатор экологичного
движения ( стр. 116)
*4Индикатор динамического
радарного круиз-контроля
( стр. 364, 381)
Индикатор охранной
системы ( стр. 93, 94)
*4Индикатор
круиз-контроля
( стр. 364, 381)
*1, 3Контрольная лампа PCS
( стр. 328)
*1, 3Индикатор отключения
системы помощи при
парковке Toyota
( стр. 420)
Индикатор
автоматического
дальнего света фар
( стр. 305)
*1, 3
(при наличии)
Индикатор PKSB OFF
( стр. 443)
*1
(при наличии)
Индикатор системы
Stop & Start ( стр. 396)
*4Индикатор
круиз-контроля “SET”
( стр. 364, 381)
*1, 3
(при наличии)
Индикатор отключения
системы Stop & Start
( стр. 399)
*1, 3
(при наличии)
Индикатор BSM OFF
( стр. 433)
*1Индикатор работы
системы удержания
тормоза ( стр. 297)
*1, 3
(при наличии)
Индикатор “RCTA OFF”
( стр. 433)
*4Индикатор
интеллектуальной
системы входа и запуска
( стр. 267)
*7, 8
(при наличии)
Индикаторы BSM
в наружных зеркалах
заднего вида ( стр. 411)

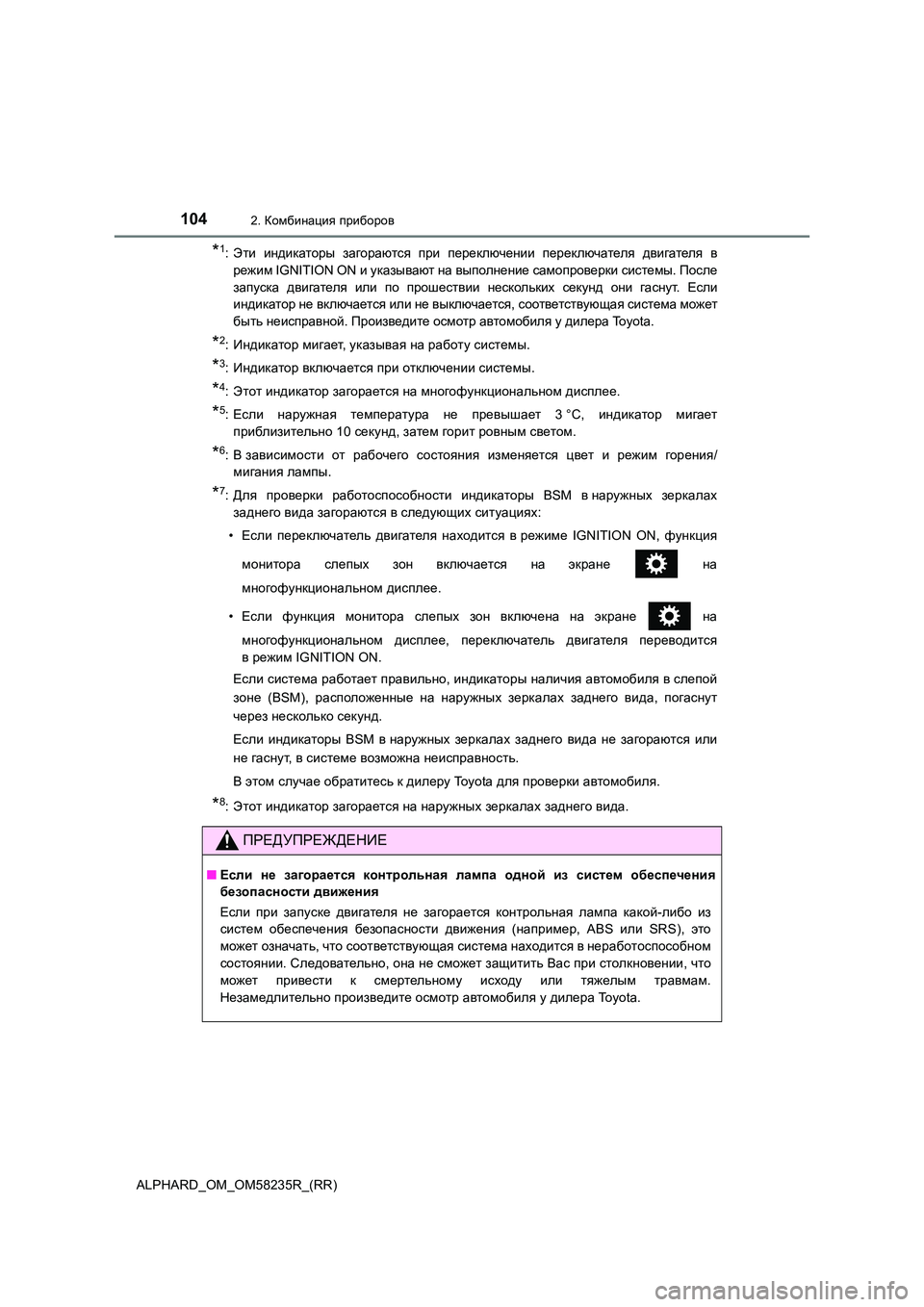

1042. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
*1:Эти индикаторы загораются при переключении переключателя двигателя в
режим IGNITION ON и указывают на выполнение самопроверки систем ы. После
запуска двигателя или по прошествии нескольких секунд они гасну т. Если
индикатор не включается или не выключается, соответствующая сис тема может
быть неисправной. Произведите осмотр автомобиля у дилера Toyota .
*2: Индикатор мигает, указывая на работу системы.
*3: Индикатор включается при отключении системы.
*4: Этот индикатор загорается на многофункциональном дисплее.
*5: Если наружная температура не превышает 3 °С, индикатор мигает
приблизительно 10 секунд, затем горит ровным светом.
*6: В зависимости от рабочего состояния изменяется цвет и режим гор ения/
мигания лампы.
*7: Для проверки работоспособности индикаторы BSM в наружных зеркал ах
заднего вида загораются в следующих ситуациях:
• Если переключатель двигателя находится в режиме IGNITION ON, фу нкция
монитора слепых зон включается на экране на
многофункциональном дисплее.
• Если функция монитора слепых зон включена на экране на
многофункциональном дисплее, переключатель двигателя переводитс я
в режим IGNITION ON.
Если система работает правильно, индикаторы наличия автомобиля вслепой
зоне (BSM), расположенные на наружных зеркалах заднего вида, по гаснут
через несколько секунд.
Если индикаторы BSM в наружных зеркалах заднего вида не загорают ся или
не гаснут, в системе возможна неисправность.
В этом случае обратитесь к дилеру Toyota для проверки автомобиля.
*8: Этот индикатор загорается на наружных зеркалах заднего вида.
ПРЕДУПРЕЖДЕНИЕ
■ Если не загорается контрольная лампа одной из систем обеспечения
безопасности движения
Если при запуске двигателя не загорается контрольная лампа како й-либо из
систем обеспечения безопасности движения (например, ABS или SRS ), это
может означать, что соответствующая система находится в неработ оспособном
состоянии. Следовательно, она не сможет защитить Вас при столкн овении, что
может привести к смертельному исходу или тяжелым травмам.
Незамедлительно произведите осмотр автомобиля у дилера Toyota.
