105
2
2. Комбинация приборов
Комбинация приборов
ALPHARD_OM_OM58235R_(RR)

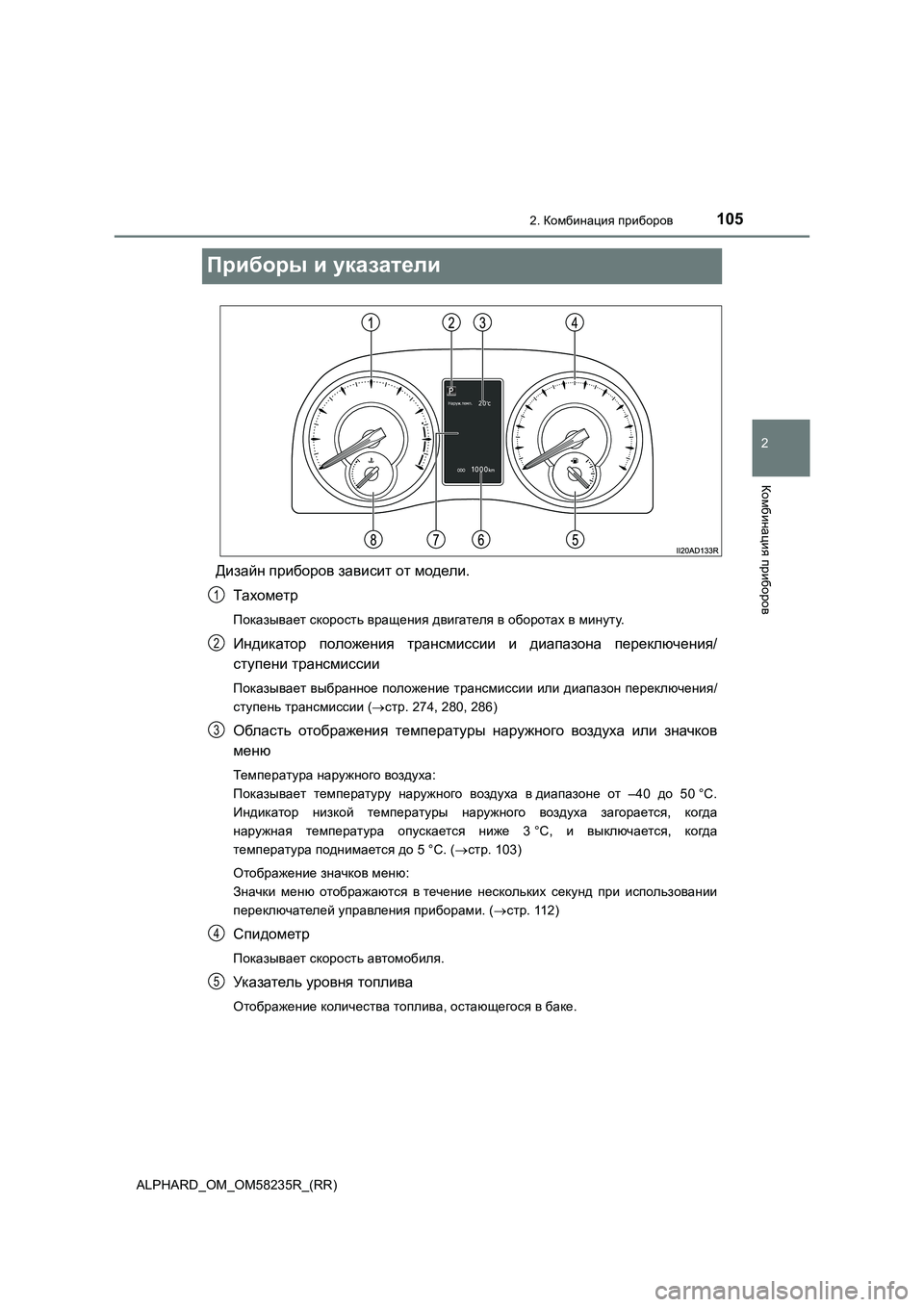

Приборы и указатели
Дизайн приборов зависит от модели.
Тахометр
Показывает скорость вращения двигателя в оборотах в минуту.
Индикатор положения трансмиссии и диапазона переключения/
ступени трансмиссии
Показывает выбранное положение трансмиссии или диапазон переклю чения/
ступень трансмиссии ( стр. 274, 280, 286)
Область отображения температуры наружного воздуха или значков
меню
Температура наружного воздуха:
Показывает температуру наружного воздуха в диапазоне от –40 до 5 0°C.
Индикатор низкой температуры наружного воздуха загорается, когд а
наружная температура опускается ниже 3 °C, и выключается, когда
температура поднимается до 5 °C. ( стр. 103)
Отображение значков меню:
Значки меню отображаются в течение нескольких секунд при использ овании
переключателей управления приборами. ( стр. 112)
Спидометр
Показывает скорость автомобиля.
Указатель уровня топлива
Отображение количества топлива, остающегося в баке.
1
2
3
4
5

1062. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
Отображение показаний одометра, маршрутного счетчика и системы
Stop & Start (при наличии)
Одометр:
показывает общий пробег автомобиля.
Маршрутный счетчик:
показывает пробег автомобиля с момента последнего обнуления счетчика.
Счетчики “A” и “B” можно использовать для записи и отображения различных
расстояний независимо друг от друга.
Система Stop & Start (при наличии):
показывает время, прошедшее с момента остановки двигателя до его
повторного запуска системой Stop & Start.
Многофункциональный дисплей
Предоставление водителю различной информации, связанной с вождением
автомобиля (стр. 109).
Отображение предупреждений в случае неисправности (стр. 637).
Указатель температуры охлаждающей жидкости
Показывает температуру охлаждающей жидкости двигателя.
Служит для переключения между
показаниями одометра и
маршрутного счетчика. Если при
отображении маршрутного
счетчика нажать эту кнопку и
удерживать ее нажатой, показания
счетчика обнуляются.
Яркость подсветки комбинации приборов можно регулировать.
Те м не е
Ярче
При нажатии кнопок на
многофункциональном дисплее
открывается всплывающее окно.
(стр. 110)
Изменение индикации (одометр/маршрутный счетчик)
6
7
8
Управление подсветкой комбинации приборов
1
2

1072. Комбинация приборов
2
Комбинация приборов
ALPHARD_OM_OM58235R_(RR)

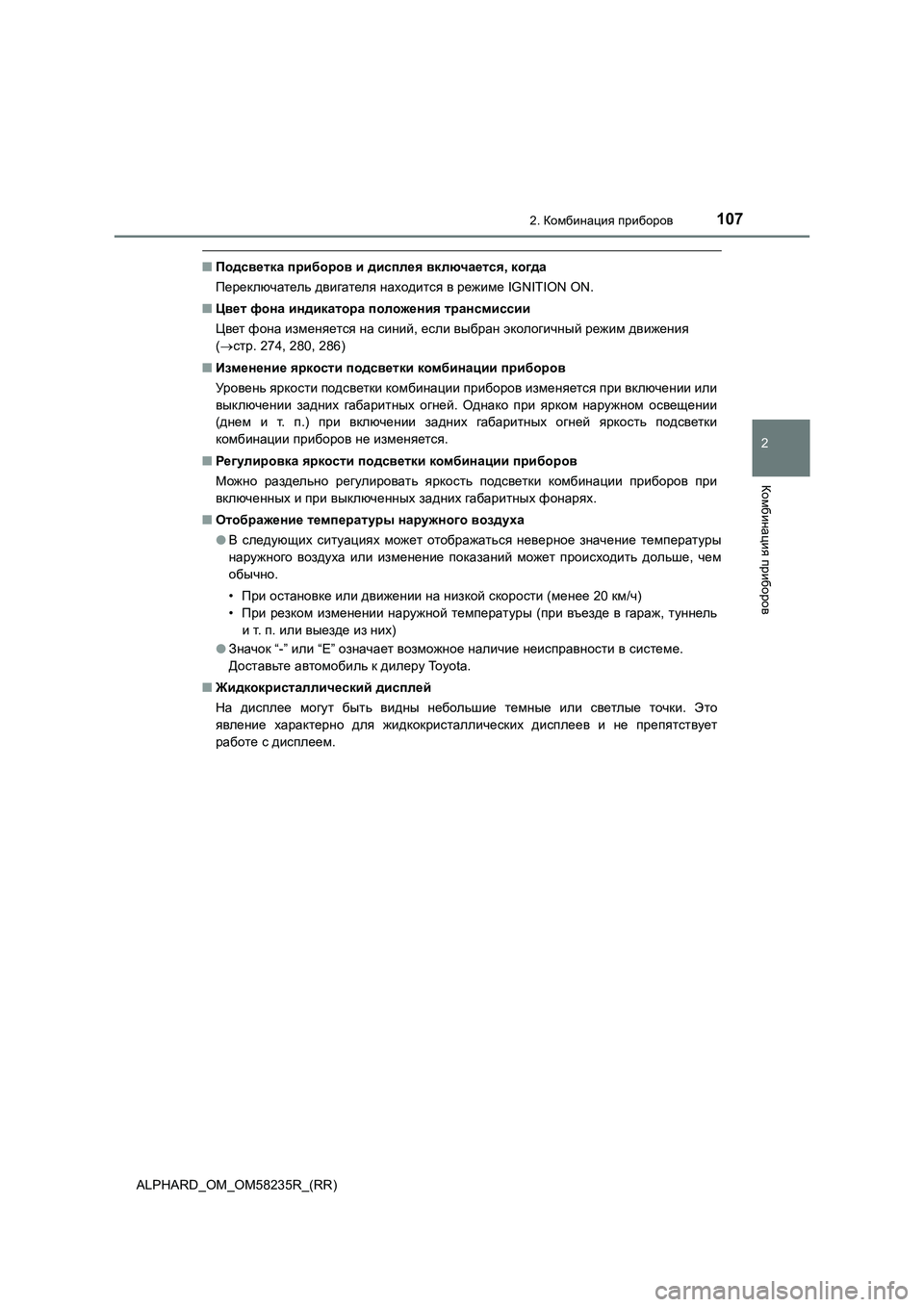

■Подсветка приборов и дисплея включается, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Цвет фона индикатора положения трансмиссии
Цвет фона изменяется на синий, если выбран экологичный режим движения
(стр. 274, 280, 286)
■Изменение яркости подсветки комбинации приборов
Уровень яркости подсветки комбинации приборов изменяется при включении или
выключении задних габаритных огней. Однако при ярком наружном освещении
(днем и т. п.) при включении задних габаритных огней яркость подсветки
комбинации приборов не изменяется.
■Регулировка яркости подсветки комбинации приборов
Можно раздельно регулировать яркость подсветки комбинации приборов при
включенных и при выключенных задних габаритных фонарях.
■Отображение температуры наружного воздуха
●В следующих ситуациях может отображаться неверное значение температуры
наружного воздуха или изменение показаний может происходить дольше, чем
обычно.
• При остановке или движении на низкой скорости (менее 20 км/ч)
• При резком изменении наружной температуры (при въезде в гараж, туннель
и т. п. или выезде из них)
●Значок “-” или “E” означает возможное наличие неисправности в системе.
Доставьте автомобиль к дилеру Toyota.
■Жидкокристаллический дисплей
На дисплее могут быть видны небольшие темные или светлые точки. Это
явление характерно для жидкокристаллических дисплеев и не препятствует
работе с дисплеем.

1082. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)

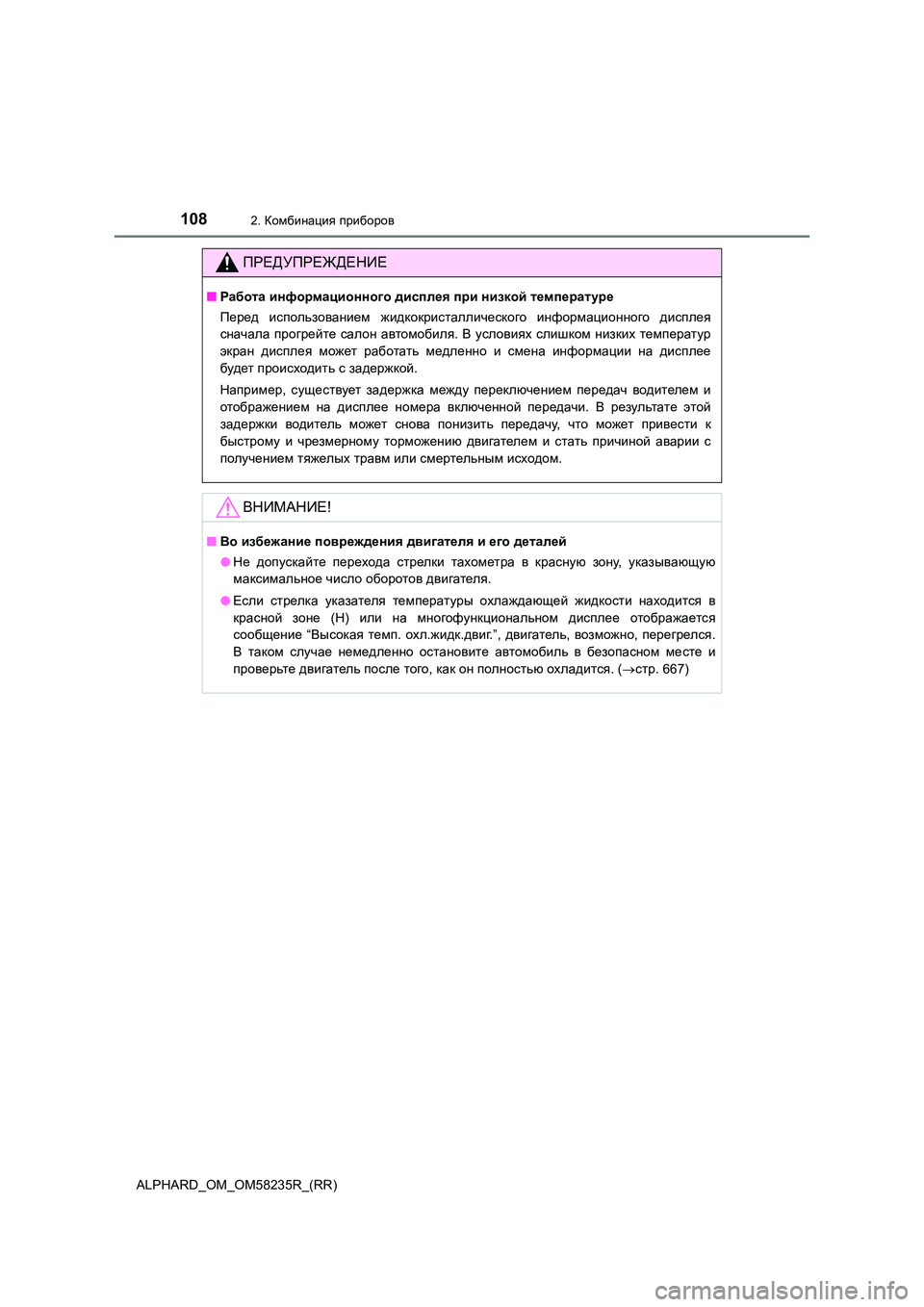

ПРЕДУПРЕЖДЕНИЕ
■Работа информационного дисплея при низкой температуре
Перед использованием жидкокристаллического информационного дисп лея
сначала прогрейте салон автомобиля. В условиях слишком низких т емператур
экран дисплея может работать медленно и смена информации на дис плее
будет происходить с задержкой.
Например, существует задержка между переключением передач водит елем и
отображением на дисплее номера включенной передачи. В результат е этой
задержки водитель может снова понизить передачу, что может прив ести к
быстрому и чрезмерному торможению двигателем и стать причиной а варии с
получением тяжелых травм или смертельным исходом.
ВНИМАНИЕ!
■ Во избежание повреждения двигателя и его деталей
● Не допускайте перехода стрелки тахометра в красную зону, указывающую
максимальное число оборотов двигателя.
● Если стрелка указателя температуры охлаждающей жидкости находится в
красной зоне (H) или на многофункциональном дисплее отображаетс я
сообщение “Высокая темп. охл.жидк.двиг.”, двигатель, возможно, перегрелся.
В таком случае немедленно остановите автомобиль в безопасном ме сте и
проверьте двигатель после того, как он полностью охладится. ( стр. 667)

109
2
2. Комбинация приборов
Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
Многофункциональный дисплей
◆Отображаемая информация
На многофункциональном дисплее отображается следующая
информация.
Индикатор положения
трансмиссии ( стр. 105)
Область отображения
температуры наружного
воздуха или значков меню
Обычно отображается
температура наружного воздуха.
( стр. 105)
Значки меню отображаются в
течение нескольких секунд при
использовании переключателей
управления приборами
( с т р . 111 ) .* (стр. 112)
Область отображения информации
Отображается информация о движении (стр. 114) и различные
сообщения.
Отображение показаний одометра, маршрутного счетчика и
системы Stop & Start (при наличии) ( стр. 106)
Текущий режим переключателя двигателя отображается, когда режим
изменяется на ACCESSORY или IGNITION ON с помощью переключателя
двигателя. ( стр. 268)
Область отображения индикаторов
Соответствующие индикаторы включаются или выключаются в соответствии
с состоянием “Вкл.”, “Выкл.” и т. п. каждой из функций. (стр. 100)
*: Значки меню не отображаются при нажатии .
Многофункциональный дисплей служит для отображения
информации о топливной экономичности, а также информации
разных типов, связанной с поездкой.
Кроме того, настройки фонарей освещения задней части салона и
других систем можно изменять с помощью переключателей
управления приборами.
1
2
3
4
5

1102. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)
■Многофункциональный дисплей отображается, когда
Переключатель двигателя находится в режиме IGNITION ON.
■Всплывающий экран
Всплывающий экран отображается на многофункциональном дисплее в
соответствии с условиями работы следующих функций:
●Индикация навигационных указаний системы навигации (при наличии)
●Отображение входящего звонка системы громкой связи телефона (при
наличии)
●Время работы системы Stop & Start (при наличии)
●Состояние работы системы Stop & Start (при наличии)
●Дисплей регулировки яркости подсветки комбинации приборов
Эту функцию можно включать и выключать с помощью настройки “Всплывающее
окно” на экране . (стр. 119)
■Жидкокристаллический дисплей
стр. 107

1112. Комбинация приборов
2
Комбинация приборов
ALPHARD_OM_OM58235R_(RR)

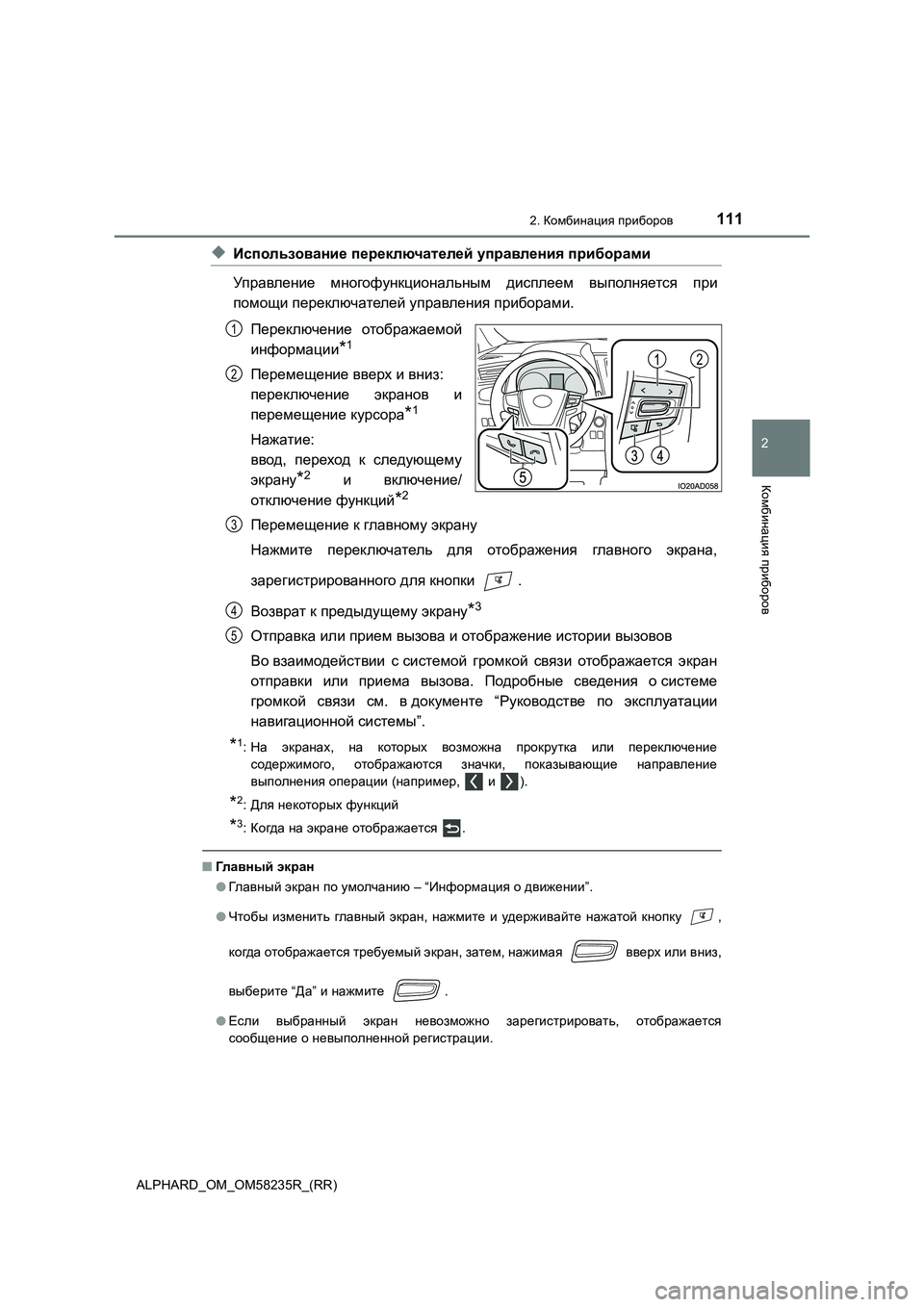

◆Использование переключателей управления приборами
Управление многофункциональным дисплеем выполняется при
помощи переключателей управления приборами.
Переключение отображаемой
информации*1
Перемещение вверх и вниз:
переключение экранов и
перемещение курсора*1
Нажатие:
ввод, переход к следующему
экрану*2 и включение/
отключение функций*2
Перемещение к главному экрану
Нажмите переключатель для отображения главного экрана,
зарегистрированного для кнопки .
Возврат к предыдущему экрану*3
Отправка или прием вызова и отображение истории вызовов
Во взаимодействии с системой громкой связи отображается экран
отправки или приема вызова. Подробные сведения о системе
громкой связи см. в документе “Руководстве по эксплуатации
навигационной системы”.
*1: На экранах, на которых возможна прокрутка или переключение
содержимого, отображаются значки, показывающие направление
выполнения операции (например, и ).
*2:Для некоторых функций
*3: Когда на экране отображается .
■ Главны й эк ран
● Главный экран по умолчанию – “Информация о движении”.
● Чтобы изменить главный экран, нажмите и удерживайте нажатой кнопку ,
когда отображается требуемый экран, затем, нажимая вверх или в низ,
выберите “Да” и нажмите .
● Если выбранный экран невозможно зарегистрировать, отображается
сообщение о невыполненной регистрации.
2
1
2
3
4
5

1122. Комбинация приборов
ALPHARD_OM_OM58235R_(RR)

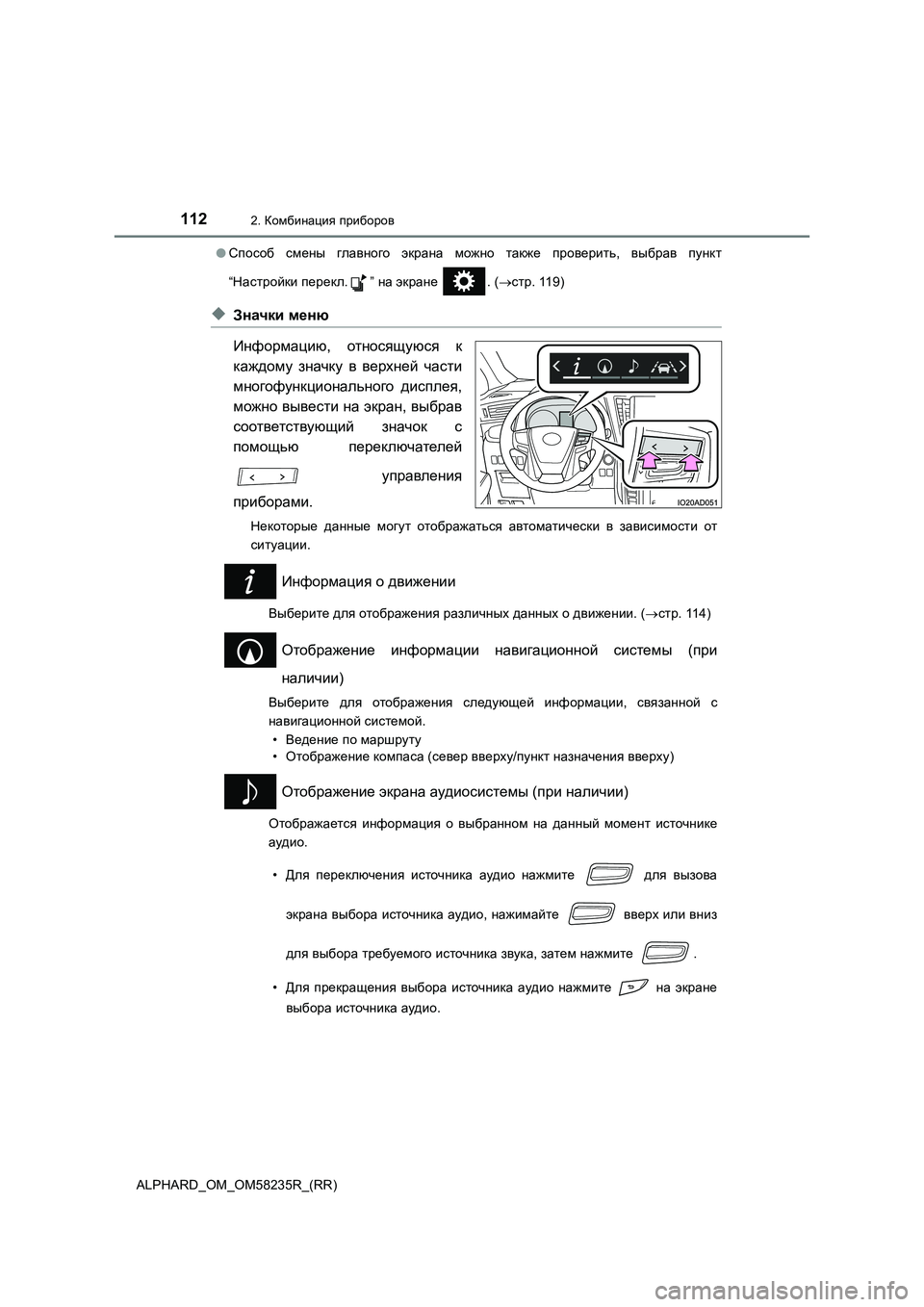

● Способ смены главного экрана можно также проверить, выбрав пункт
“Настройки перекл. ” на экране . ( стр. 119)
◆Значки меню
Информацию, относящуюся к
каждому значку в верхней части
многофункционального дисплея,
можно вывести на экран, выбрав
соответствующий значок с
помощью переключателей
управления
приборами.
Некоторые данные могут отображаться автоматически в зависимости от
ситуации.
Информация о движении
Выберите для отображения различных данных о движении. ( стр. 114)
Отображение информации навигационной системы (при
наличии)
Выберите для отображения следующей информации, связанной с
навигационной системой.
• Ведение по маршруту
• Отображение компаса (север вверху/пункт назначения вверху)
Отображение экрана аудиосистемы (при наличии)
Отображается информация о выбранном на данный момент источнике
аудио.
• Для переключения источника аудио нажмите для вызова
экрана выбора источника аудио, нажимайте вверх или вниз
для выбора требуемого источника звука, затем нажмите .
• Для прекращения выбора источника аудио нажмите на экране
выбора источника аудио.
