3614-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
●Дорожные знаки запрета обгона
●Прочие дорожные знаки
*: Для автомобилей с навигационной системой
●Предельное значение скорости с дополнительным знаком*1
*1: Отображается одновременно с ограничением скорости.
*2: Содержимое не распознано.
*3: Если индикатор сигнала поворота не работает при смене полосы, знак не
отображается.
Начало запрета обгонаКонец запрета обгона
Въезд запрещен*Остановка
Окончание действия
знака запрета
Мокрая дорогаСъезд направо*3
ДождьСъезд налево*3
ЛедВремя
Существует
дополнительный знак
*2

3624-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
В указанных ниже ситуациях система RSA уведомляет водителя.
●Когда скорость автомобиля превышает порог уведомления для
отображаемого знака ограничения скорости, индикация этого
дорожного знака выделяется и подается звуковой сигнал.
●Когда система RSA распознает знак “Въезд запрещен” и на основании
информации карты навигационной системы обнаруживает, что
автомобиль въехал в запрещенную область, знак “Въезд запрещен”
мигает на дисплее и подается звуковой сигнал. (Для автомобилей
с навигационной системой)
●Если система обнаруживает, что автомобиль совершает обгон, когда
на многофункциональном дисплее отображается знак запрета обгона,
этот знак мигает и подается звуковой сигнал.
В зависимости от ситуации обстановка на дороге (направление
движения, скорость, единица измерения) может быть обнаружена
неверно и функция уведомления может работать неправильно.
■Процедура задания
(стр. 119)
■Автоматическое отключение отображения знаков системой RSA
Один или больше знаков автоматически выключаются в следующих ситуациях.
●На определенном расстоянии не распознан ни один знак.
●Дорога изменилась вследствие левого или правого поворота и т.п.
■Условия, в которых функция может не работать или обнаруживать
неправильно
В следующих ситуациях RSA работает неверно и может не распознавать знаки,
отображать знаки неверно и т. п. Однако это не является признаком
неисправности.
●Если передняя камера сместилась из-за сильного удара по датчику и т.п.
●Грязь, снег, наклейки и т. п. на ветровом стекле рядом с передней камерой.
●В сложных погодных условиях, например при сильном ливне, тумане, снежной
или песчаной буре.
●В переднюю камеру поступает свет от встречных автомобилей, солнца и т. п.
●Знак загрязнен, выцвел, наклонен или погнут.
●Низкая контрастность электронного знака.
●Весь знак или его часть скрыты листьями дерева, шестом и т. п.
●Знак виден передней камере только в течение краткого периода времени.
●Окружающая обстановка (поворот, смена полосы и т.п.) оценивается неверно.
Функция уведомления

3634-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)●Если знак не соответствует полосе, по которой едет автомобиль, однако такой
знак существует непосредственно после разветвления магистрали или
в соседней полосе перед слиянием полос.
●К задней стороне движущегося впереди автомобиля прикреплены наклейки.
●Распознается знак, напоминающий знак, совместимый с системой.
●Знаки ограничения скорости, установленные на боковых дорогах, могут быть
обнаружены и отображены (если попадают в область обнаружения передней
камеры), когда автомобиль движется по главной дороге.
●Знаки ограничения скорости на съезде с круговой развязки могут быть
обнаружены и отображены (если попадают в область обнаружения передней
камеры), пока автомобиль движется по круговой развязке.
●Передняя часть автомобиля поднята или опущена из-за перевозимого груза.
●Освещенность окружающей обстановки недостаточна или внезапно
изменилась.
●Когда распознан знак, предназначенный для грузовиков и т. п.
●Автомобиль движется в стране с другим направлением движения
автотранспорта.
●Данные навигационной системы устарели.
●Навигационная система не работает.
●Информация о скорости, отображаемая на приборе и на экране навигационной
системы, может различаться вследствие того, что в навигационной системе
используются данные карты.
■Отображение знака ограничения скорости
Если переключатель двигателя был выключен, когда на многофункциональном
дисплее отображался знак ограничения скорости, этот знак будет отображаться
опять после перевода переключателя двигателя в режим IGNITION ON.
■Если отображается сообщение “Проверьте систему RSA”
Система может быть неисправна. Произведите осмотр автомобиля у дилера
Toyota.
■Персональная настройка
Для некоторых функций можно выполнить персональную настройку.
(Персонально настраиваемые функции: стр. 689)

3644-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)

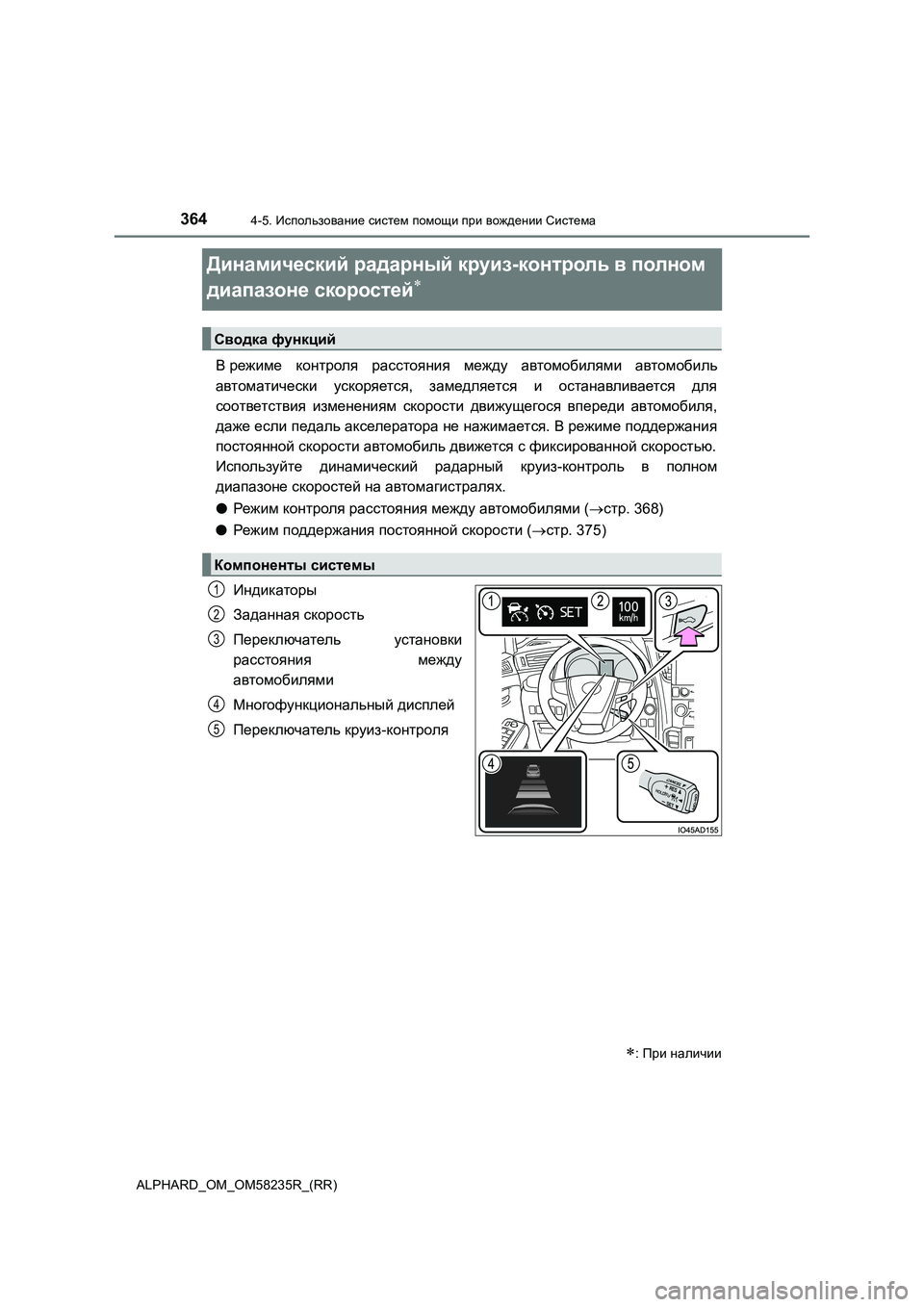

Динамический радарный круиз-контрольвполном
диапазоне скоростей

В режиме контроля расстояния между автомобилями автомобиль
автоматически ускоряется, замедляется и останавливается для
соответствия изменениям скорости движущегося впереди автомобиля,
даже если педаль акселератора не нажимается. В режиме поддержания
постоянной скорости автомобиль движется с фиксированной скоростью.
Используйте динамический радарный круиз-контроль в полном
диапазоне скоростей на автомагистралях.
●Режим контроля расстояния между автомобилями (стр. 368)
●Режим поддержания постоянной скорости (стр. 375)
Индикаторы
Заданная скорость
Переключатель установки
расстояния между
автомобилями
Многофункциональный дисплей
Переключатель круиз-контроля
: При наличии
Сводка функций
Компоненты системы
1
2
3
4
5

3654-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Перед использованием динамического радарного круиз-контроля
в полном диапазоне скоростей
● Безопасность движения является исключительной обязанностью водителя.
Не надейтесь исключительно на систему и соблюдайте меры
предосторожности, всегда внимательно наблюдая за окружающей
обстановкой.
● Динамический радарный круиз-контроль в полном диапазоне скоростей
обеспечивает помощь водителю с целью снижения нагрузки на него. Однако у
системы существуют ограничения.
Внимательно прочитайте следующие указания. Не следует полностью
полагаться на эту систему, следует всегда соблюдать меры
предосторожности.
• Ситуации, в которых датчик может неправильно обнаруживать
находящийся впереди автомобиль:
 стр. 379
• Условия, в которых режим контроля расстояния между автомобилями
может работать неправильно: стр. 380
● Задавайте скорость в соответствии с ограничением скорости, плотностью
трафика, состоянием дорожного покрытия, погодным условиями и т. д . За
задание скорости движения отвечает водитель.
● Даже если система функционирует нормально, параметры движущегося
впереди автомобиля, обнаруженного системой, могут отличаться от того, что
видит водитель. Поэтому водитель всегда должен оставаться бдите льным и
способным оценивать потенциальную опасность в любой ситуации и
соблюдать меры предосторожности при вождении. Если полагаться
исключительно на эту систему или считать, что система полностью
обеспечивает безопасность во время движения автомобиля, может п роизойти
авария с тяжелыми травмами или смертельным исходом.
● Выключайте динамический радарный круиз-контроль в полном диапазоне
скоростей нажатием кнопки “ON/OFF”, когда он не используется.

3664-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности в отношении систем помощи при вождении
Соблюдайте перечисленные ниже меры предосторожности, поскольку у
системы существуют ограничения.
Несоблюдение этих рекомендаций может привести к аварии с получе нием
травм вплоть до смертельного исхода.
● Помощь водителю при измерении расстояния
Динамический радарный круиз-контроль в полном диапазоне скорост ей
предназначен только для помощи водителю в определении расстояни я между
его автомобилем и определенным автомобилем, движущимся впереди. Он не
является средством, позволяющим водить автомобиль беспечно и
невнимательно, и не может помочь водителю в условиях плохой вид имости.
Водителю все равно необходимо обращать пристальное внимание на
окружающую автомобиль обстановку.
● Помощь водителю при оценке правильного расстояния
Динамический радарный круиз-контроль в полном диапазоне скорост ей
определяет, находится ли расстояние между данным автомобилем и
автомобилем, движущимся впереди, в заданном диапазоне. Он не сп особен
оценивать другие факторы. Поэтому водителю необходимо сохранять
бдительность и определять, существует ли вероятность возникнове ния
опасности в каждой конкретной ситуации.
● Помощь водителю в управлении автомобилем
Динамический радарный круиз-контроль в полном диапазоне скорост ей не
включает в себя функции, которые позволяют предотвратить или из бежать
столкновения с движущимися впереди автомобилями. Поэтому при
возникновении возможной опасности водитель обязан предпринять
непосредственные и безотлагательные действия, чтобы обеспечить
безопасность всех вовлеченных лиц.

3674-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Ситуации, не подходящие для использования динамического радарного
круиз-контроля в полном диапазоне скоростей
Не пользуйтесь динамическим радарным круиз-контролем в полном д иапазоне
скоростей в любой из перечисленных ниже ситуаций.
Это может привести к потере управления автомобилем и последующе й аварии,
которая может повлечь за собой серьезные травмы или смерть.
● Дороги, на которых присутствуют пешеходы, мотоциклы, велосипеды и т. п.
● В условиях интенсивного движения
● На дорогах с крутыми поворотами
● На извилистых дорогах
● На дорогах со скользким покрытием, например мокрых, обледенелых или
покрытых снегом
● На крутых склонах или где возможно чередование крутых подъемов и спусков
Скорость автомобиля может превышать установленную скорость при
движении вниз по крутому склону.
● При въезде на автомагистраль
● При плохих погодных условиях, которые могут повлиять на правильность
работы датчиков (туман, снег, метель и т.д.)
● Грязь, дождевые капли, лед, снег и т. п. на передней поверхности радара или
передней камеры
● В условиях, которые требуют частого повторного ускорения или снижения
скорости
● При аварийной буксировке
● Если часто звучит звуковой сигнал сближения

3684-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
В этом режиме для обнаружения автомобилей, следующих впереди на
расстоянии до 100 м, для определения расстояния между вашим
автомобилем и соседними автомо билями, а также для обеспечения
надлежащего расстояния до автомобиля, следующего перед вами,
используется радар. Можно также задать расстояние между
автомобилями с помощью соответствующего переключателя.
При движении на спусках расстояние между автомобилями может
уменьшаться.
Движение в режиме контроля расстояния между автомобилями
