2021 TOYOTA ALPHARD Руково

5936-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
Автомобили с правым рулем
Переведите переключатель двигателя в положение выключения.
Откройте перчаточный ящик и
сдвиньте упор.
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов и затем медленно
полностью откройте
перчаточный ящик, поддерживая
его.
Когда перчаточный ящик
полностью открыт, слегка
приподнимите его и потяните по
направлению к сиденью для
отсоединения нижней части
ящика.
Если перчаточный ящик не
отсоединяется, когда Вы тянете
слегка, не прикладывайте
излишнюю силу. Вместо этого
потяните по направлению к сиденью,
регулируя высоту перчаточного
ящика.
1
2
3
4

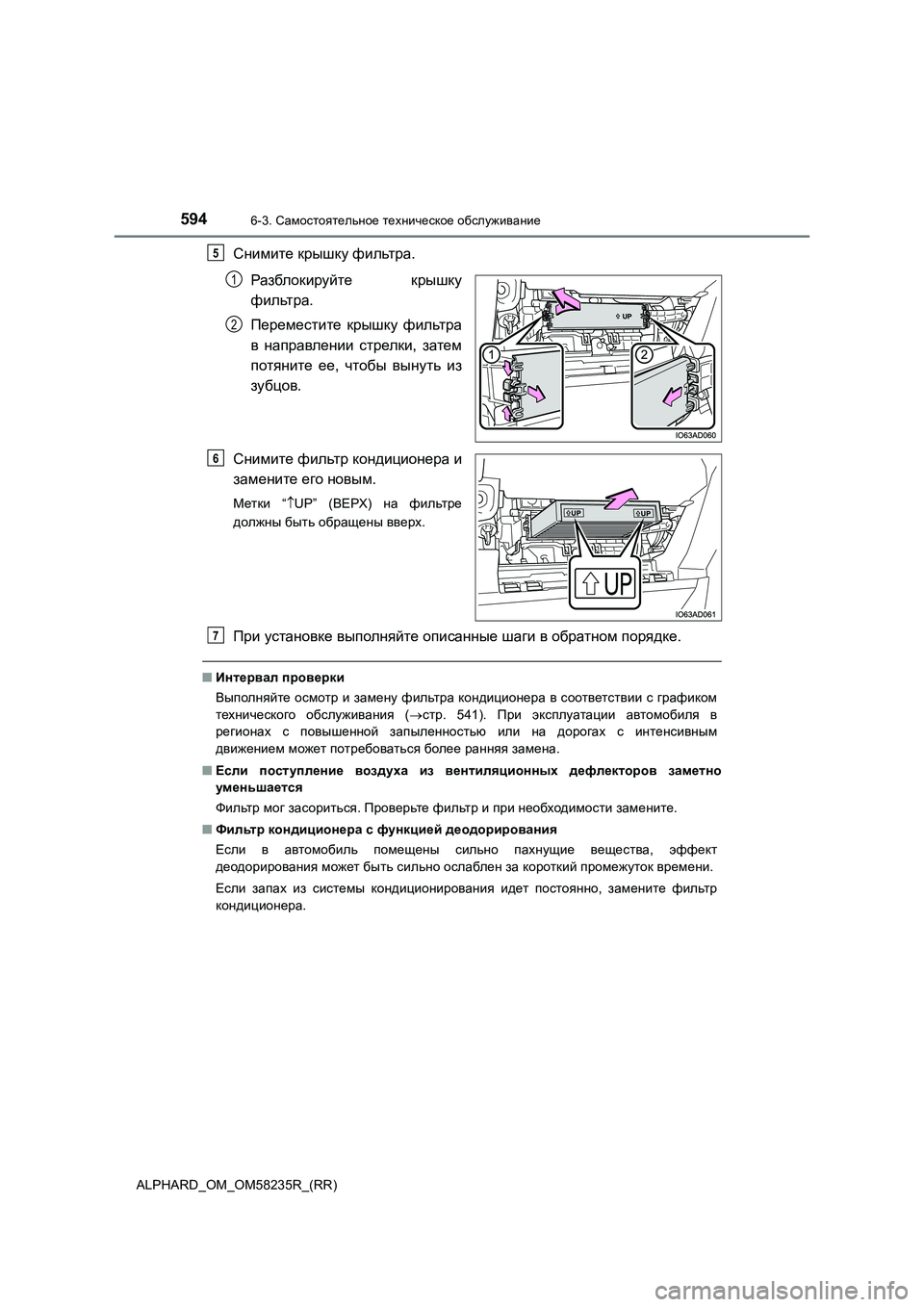

5946-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
Снимите крышку фильтра.
Разблокируйте крышку
фильтра.
Переместите крышку фильтра
в направлении стрелки, затем
потяните ее, чтобы вынуть из
зубцов.
Снимите фильтр кондиционера и
замените его новым.
Метки “UP” (ВЕРХ) на фильтре
должны быть обращены вверх.
При установке выполняйте описанные шаги в обратном порядке.
■Интервал проверки
Выполняйте осмотр и замену фильтра кондиционера в соответствии с графиком
технического обслуживания (стр. 541). При эксплуатации автомобиля в
регионах с повышенной запыленностью или на дорогах с интенсивным
движением может потребоваться более ранняя замена.
■Если поступление воздуха из вентиляционных дефлекторов заметно
уменьшается
Фильтр мог засориться. Проверьте фильтр и при необходимости замените.
■Фильтр кондиционера с функцией деодорирования
Если в автомобиль помещены сильно пахнущие вещества, эффект
деодорирования может быть сильно ослаблен за короткий промежуток времени.
Если запах из системы кондиционирования идет постоянно, замените фильтр
кондиционера.
5
1
2
6
7

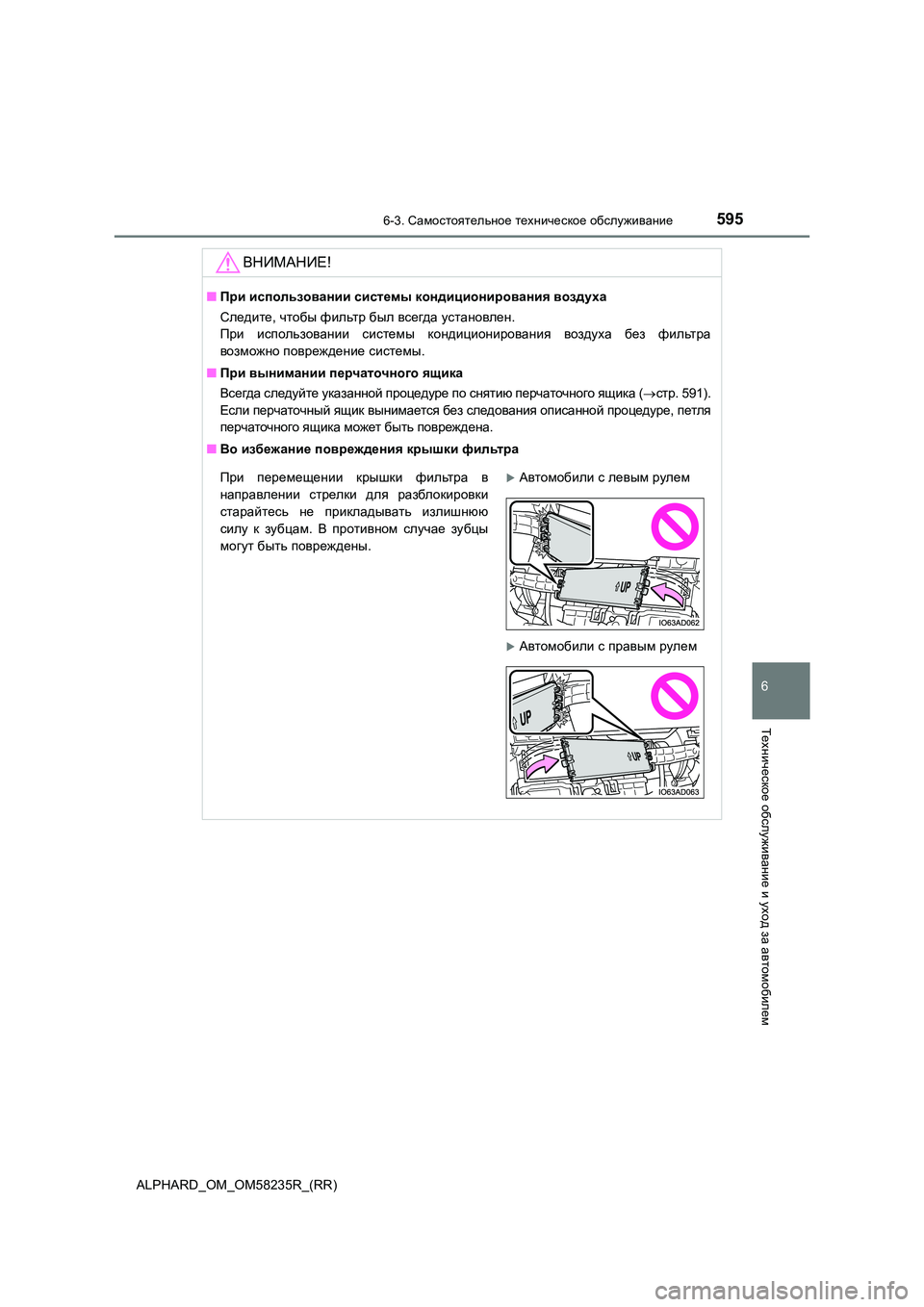

5956-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
ВНИМАНИЕ!
■При использовании системы кондиционирования воздуха
Следите, чтобы фильтр был всегда установлен.
При использовании системы кондиционирования воздуха без фильтра
возможно повреждение системы.
■ При вынимании перчаточного ящика
Всегда следуйте указанной процедуре по снятию перчаточного ящика (стр. 591).
Если перчаточный ящик вынимается без следования описанной процедуре, петля
перчаточного ящика может быть повреждена.
■ Во избежание повреждения крышки фильтра
При перемещении крышки фильтра в
направлении стрелки для разблокировки
старайтесь не прикладывать излишнюю
силу к зубцам. В противном случае зубцы
могут быть повреждены.
Автомобили с левым рулем
Автомобили с правым рулем

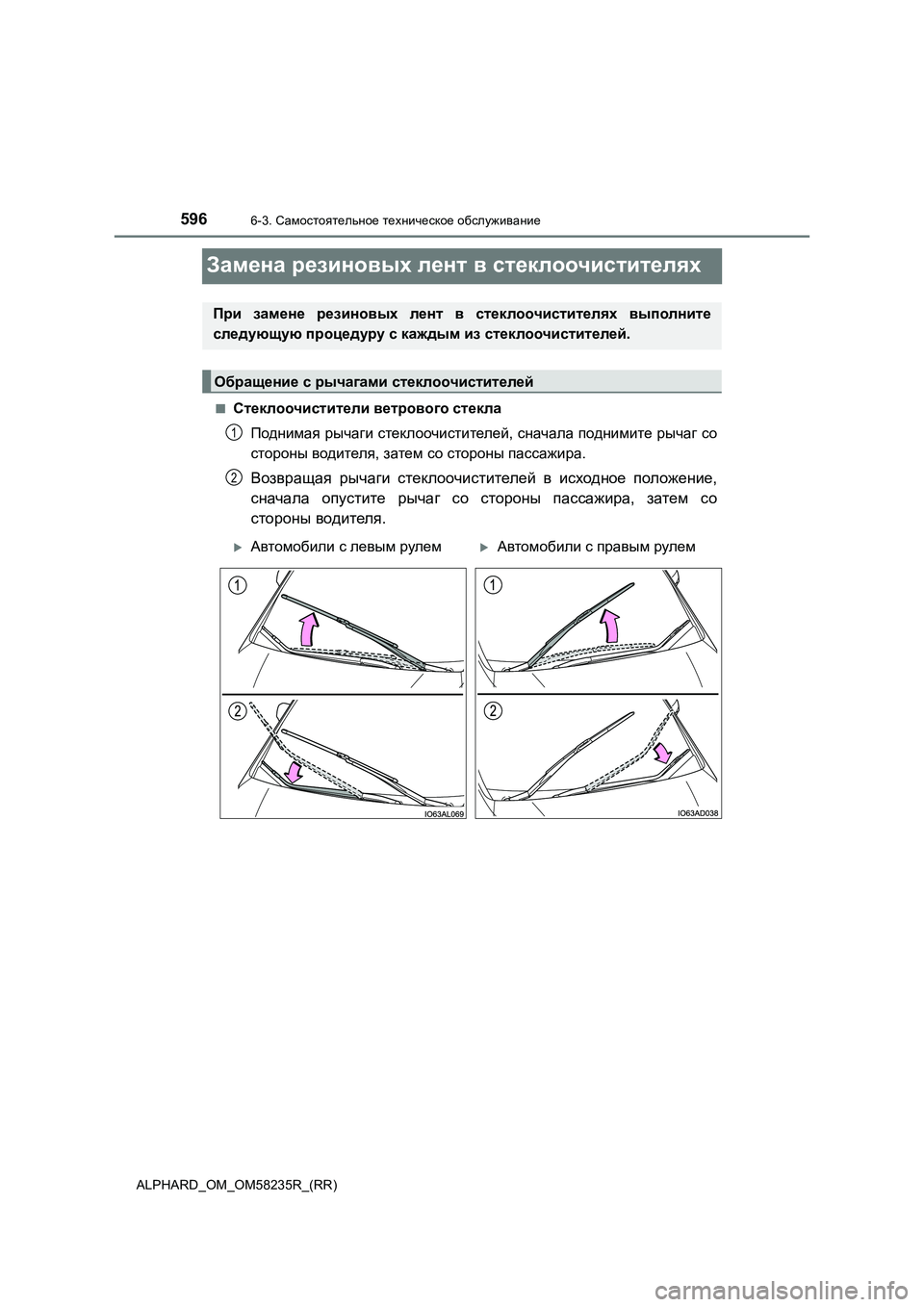

5966-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
Замена резиновых лент в стеклоочистителях
■Стеклоочистители ветрового стекла
Поднимая рычаги стеклоочистителей, сначала поднимите рычаг со
стороны водителя, затем со стороны пассажира.
Возвращая рычаги стеклоочистителей в исходное положение,
сначала опустите рычаг со стороны пассажира, затем со
стороны водителя.
При замене резиновых лент в стеклоочистителях выполните
следующую процедуру с каждым из стеклоочистителей.
Обращение с рычагами стеклоочистителей
1
2
Автомобили с левым рулемАвтомобили с правым рулем

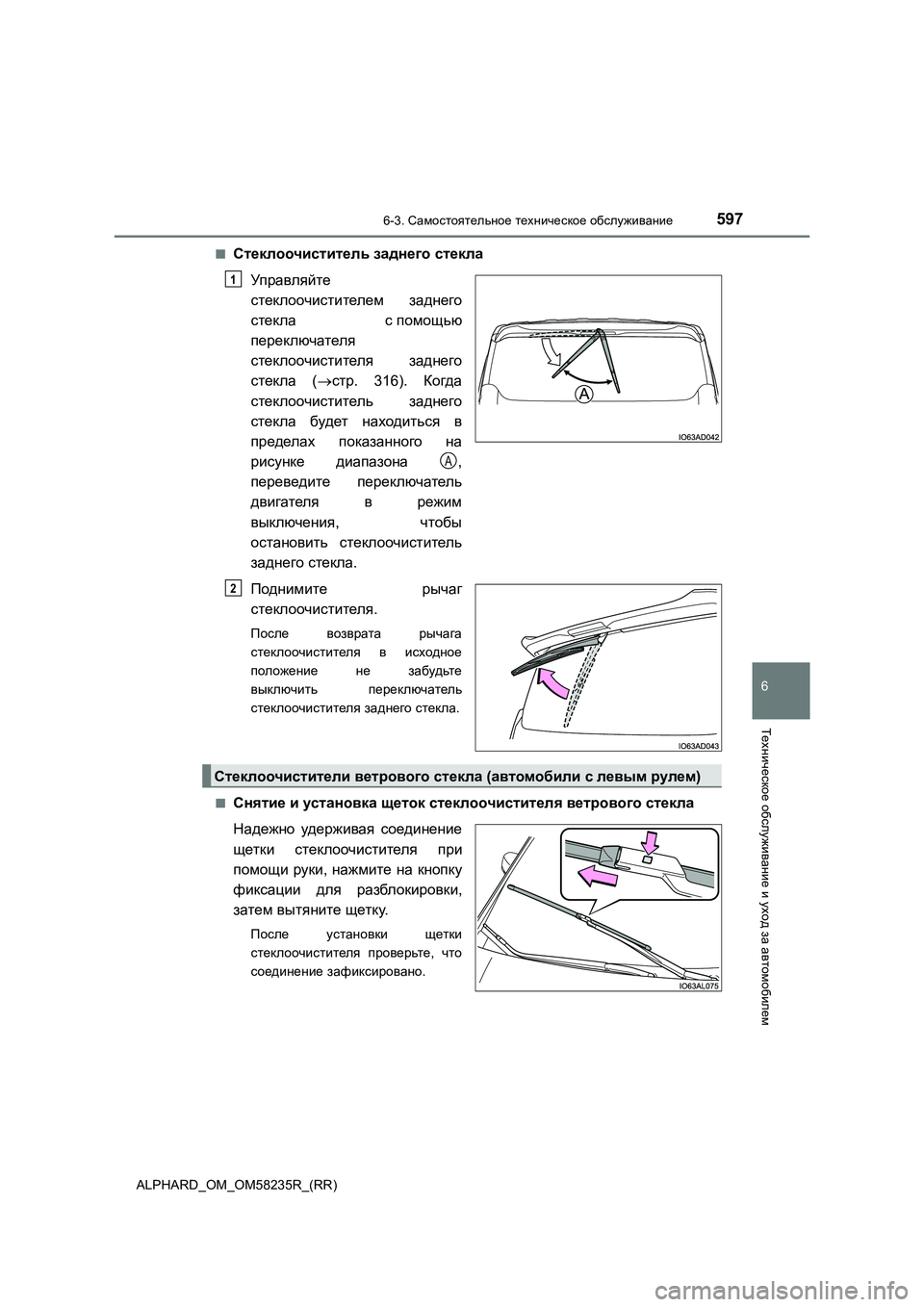

5976-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
■Стеклоочиститель заднего стекла
Управляйте
стеклоочистителем заднего
стекла с помощью
переключателя
стеклоочистителя заднего
стекла ( стр. 316). Когда
стеклоочиститель заднего
стекла будет находиться в
пределах показанного на
рисунке диапазона ,
переведите переключатель
двигателя в режим
выключения, чтобы
остановить стеклоочиститель
заднего стекла.
Поднимите рычаг
стеклоочистителя.
После возврата рычага
стеклоочистителя в исходное
положение не забудьте
выключить переключатель
стеклоочистителя заднего стекла.
■Снятие и установка щеток стекл оочистителя ветрового стекла
Надежно удерживая соединение
щетки стеклоочистителя при
помощи руки, нажмите на кнопку
фиксации для разблокировки,
затем вытяните щетку.
После установки щетки
стеклоочистителя проверьте, что
соединение зафиксировано.
1
A
2
Стеклоочистители ветрового стекла (автомобили с левым рулем)

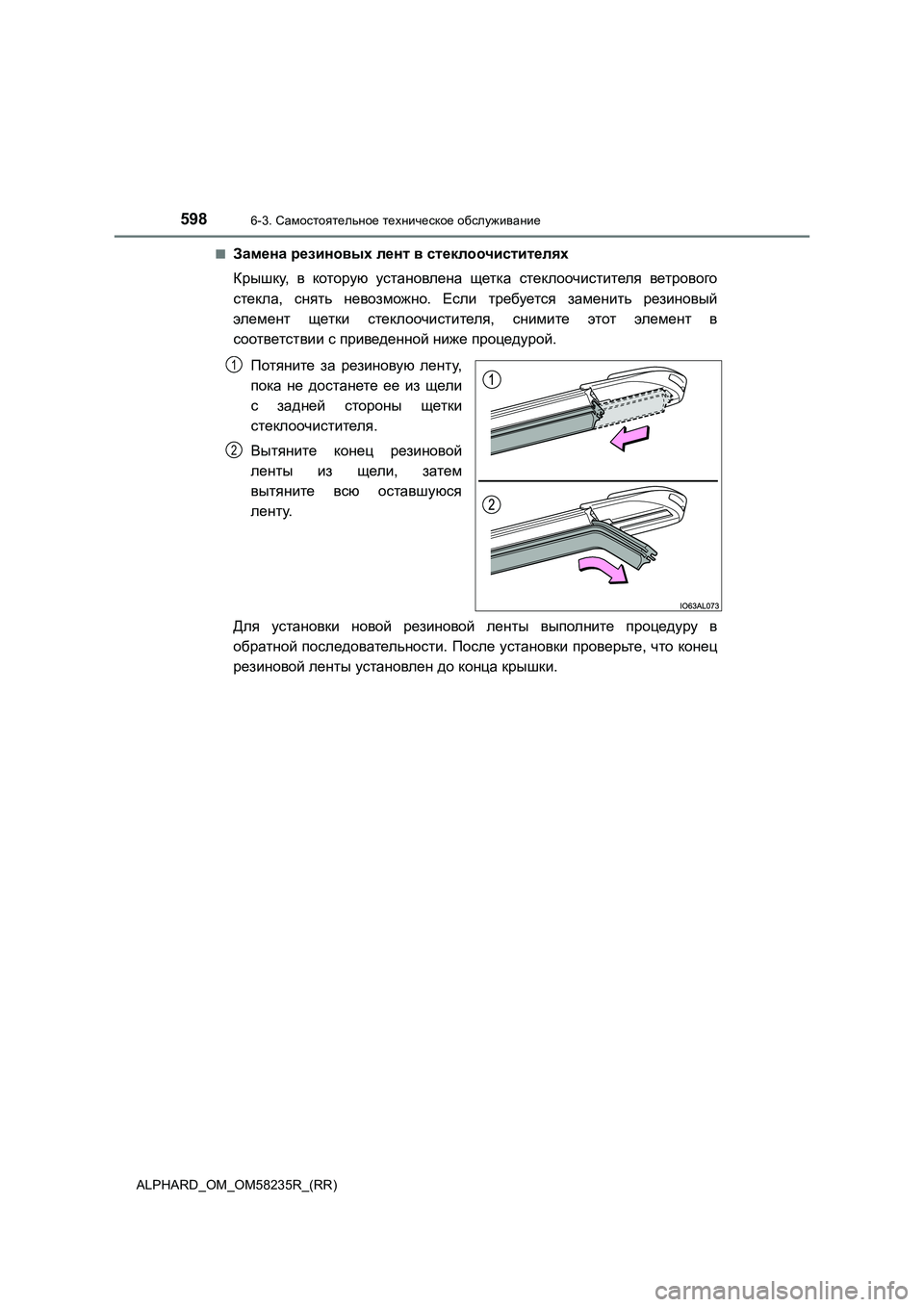

5986-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)■
Замена резиновых лент в стеклоочистителях
Крышку, в которую установлена щетка стеклоочистителя ветрового
стекла, снять невозможно. Если требуется заменить резиновый
элемент щетки стеклоочистителя, снимите этот элемент в
соответствии с приведенной ниже процедурой.
Потяните за резиновую ленту,
пока не достанете ее из щели
с задней стороны щетки
стеклоочистителя.
Вытяните конец резиновой
ленты из щели, затем
вытяните всю оставшуюся
ленту.
Для установки новой резиновой ленты выполните процедуру в
обратной последовательности. После установки проверьте, что конец
резиновой ленты установлен до конца крышки.
1
2

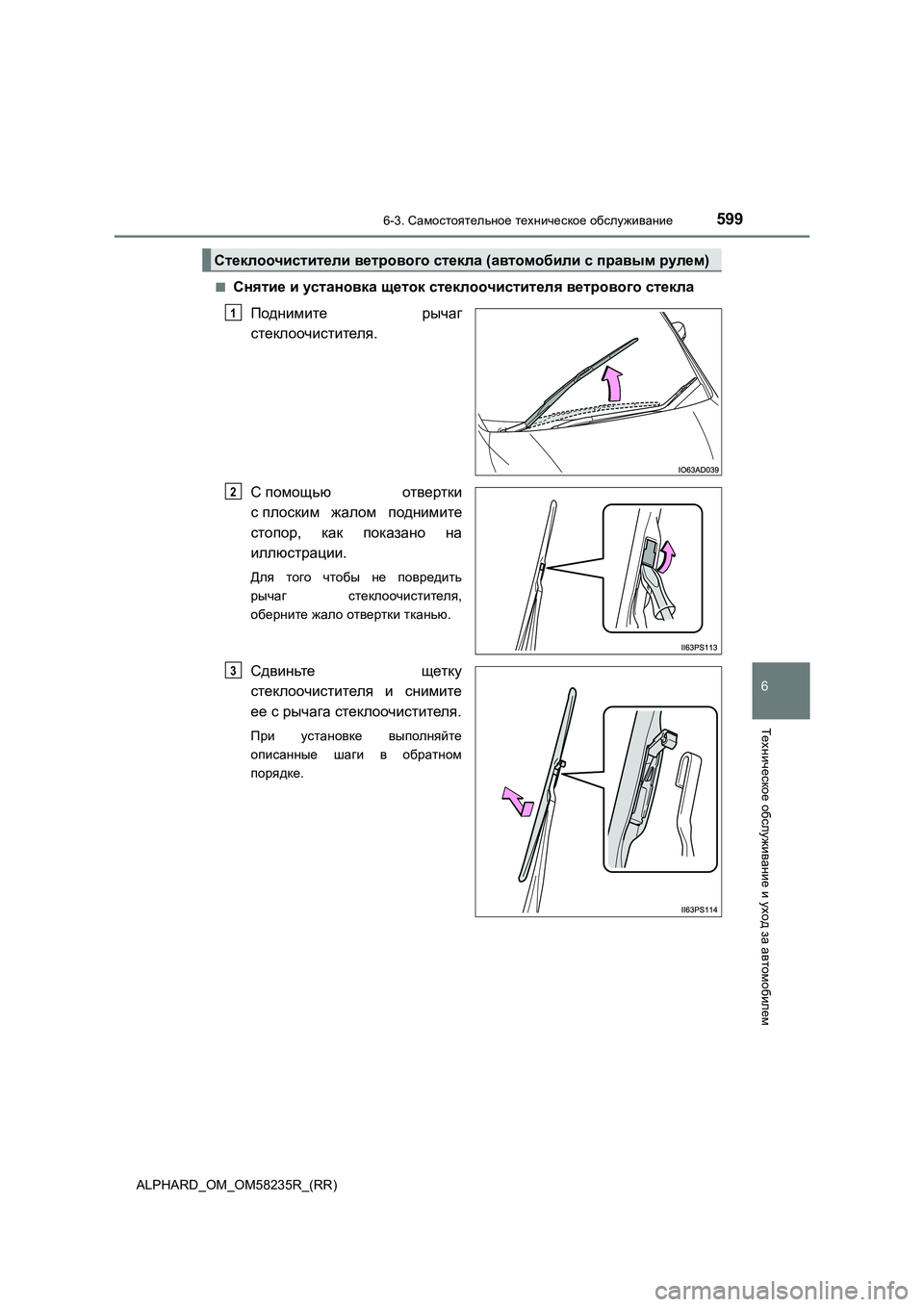

5996-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем
■Снятие и установка щеток стеклоочистителя ветрового стекла
Поднимите рычаг
стеклоочистителя.
С помощью отвертки
с плоским жалом поднимите
стопор, как показано на
иллюстрации.
Для того чтобы не повредить
рычаг стеклоочистителя,
оберните жало отвертки тканью.
Сдвиньте щетку
стеклоочистителя и снимите
ее с рычага стеклоочистителя.
При установке выполняйте
описанные шаги в обратном
порядке.
Стеклоочистители ветрового стекла (автомобили с правым рулем)
1
2
3

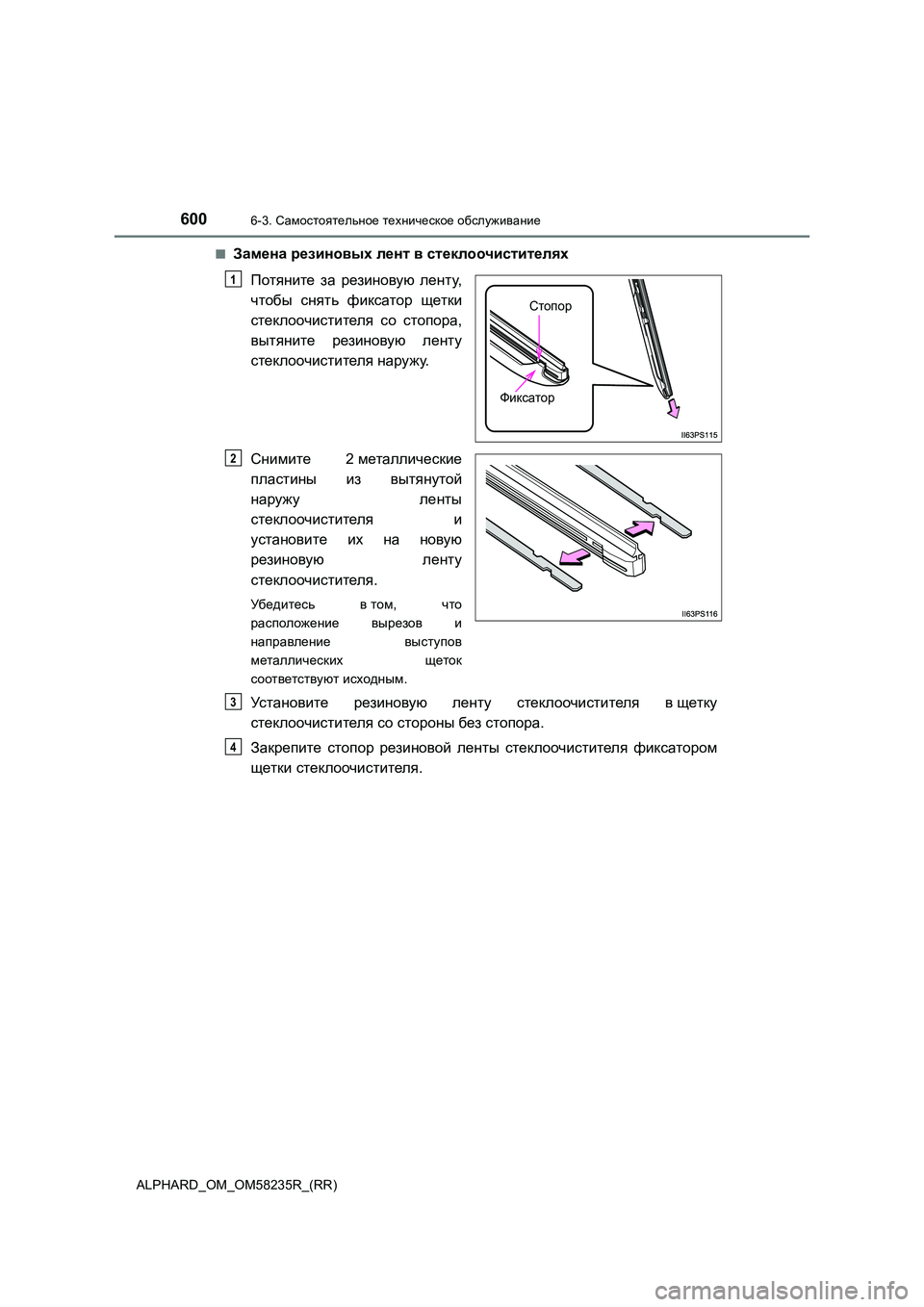

6006-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
■Замена резиновых лент в стеклоочистителях
Потяните за резиновую ленту,
чтобы снять фиксатор щетки
стеклоочистителя со стопора,
вытяните резиновую ленту
стеклоочистителя наружу.
Снимите 2 металлические
пластины из вытянутой
наружу ленты
стеклоочистителя и
установите их на новую
резиновую ленту
стеклоочистителя.
Убедитесь в том, что
расположение вырезов и
направление выступов
металлических щеток
соответствуют исходным.
Установите резиновую ленту стеклоочистителя в щетку
стеклоочистителя со стороны без стопора.
Закрепите стопор резиновой ленты стеклоочистителя фиксатором
щетки стеклоочистителя.
Стопор
Фиксатор
1
2
3
4
