2021 TOYOTA ALPHARD Руково

225
3
3-4. Регулировка рулевого колеса и зеркал
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Рулевое колесо
Возьмитесь за рулевое колесо и
нажмите рычаг вниз.
Выберите идеальное положение
рулевого колеса, перемещая его
по горизонтали и вертикали.
После завершения регулировки
потяните рычаг вверх, чтобы
надежно закрепить рулевое колесо.
Для подачи звукового сигнала
нажмите на символ или
рядом с ним.
Процедура регулировки
1
2
Звуковой сигнал

2263-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при движении
Не регулируйте рулевое колесо во время движения.
Это может привести к потере управления автомобилем и к аварии, чреватой
смертельным исходом или серьезными травмами.
■ После регулировки рулевого колеса
Убедитесь в том, что рулевое колесо надежно зафиксировано. В пр отивном
случае рулевое колесо может внезапно переместиться, что, в свою очередь,
может привести к аварии и гибели или получению серьезной травмы . Звуковой
сигнал не будет подаваться, если рулевое колесо не зафиксирован о.

227
3
3-4. Регулировка рулевого колеса и зеркал
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Цифровое зеркало заднего вида
Цифровое зеркало заднего вида— это система помощи при
вождении, в которой изображение с камеры в задней части
автомобиля отображается на экране цифрового зеркала заднего
вида.
Цифровое зеркало заднего вида можно переключать с помощью
рычага между режимом оптического зеркала и режимом цифрового
зеркала.
Цифровое зеркало заднего вида позволяет водителю видеть
ситуацию позади автомобиля без таких помех, как подголовники
или багаж, обеспечивая хороший задний обзор. Кроме того, не
отображаются сиденья второго и третьего рядов, что повышает
конфиденциальность пассажиров.
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности. Несоблюдение этих м ер может
стать причиной тяжелой травмы или смертельного исхода.
■ Перед использованием цифрового зеркала заднего вида
● Перед началом движения обязательно отрегулируйте зеркало. (стр. 231)
• Переключитесь в режим оптического зеркала и настройте положение
цифрового зеркала заднего вида таким образом, чтобы правильно в идеть
область позади автомобиля.
• Переключитесь в режим цифрового зеркала и настройте параметры
изображения.
● Так как область, отображаемая в цифровом зеркале заднего вида, отличается
от области, отображаемой в режиме оптического зеркала, обязател ьно
проверьте это различие перед началом движения.

2283-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)
Компоненты системы
Индикатор камеры
Показывает, что камера работает
нормально.
Область отображения значков
Отображение значков, указателя
регулировки и т. д. (
стр. 231)
Кнопка выбора/регулировки
Нажмите для регулировки или
изменения настроек значков.
Кнопка меню
Нажмите для отображения области
отображения значков и выбора
значков.
Рычаг
Служит для переключения между
режимом цифрового зеркала и
режимом зеркальной поверхности.
1
2
3
4
5

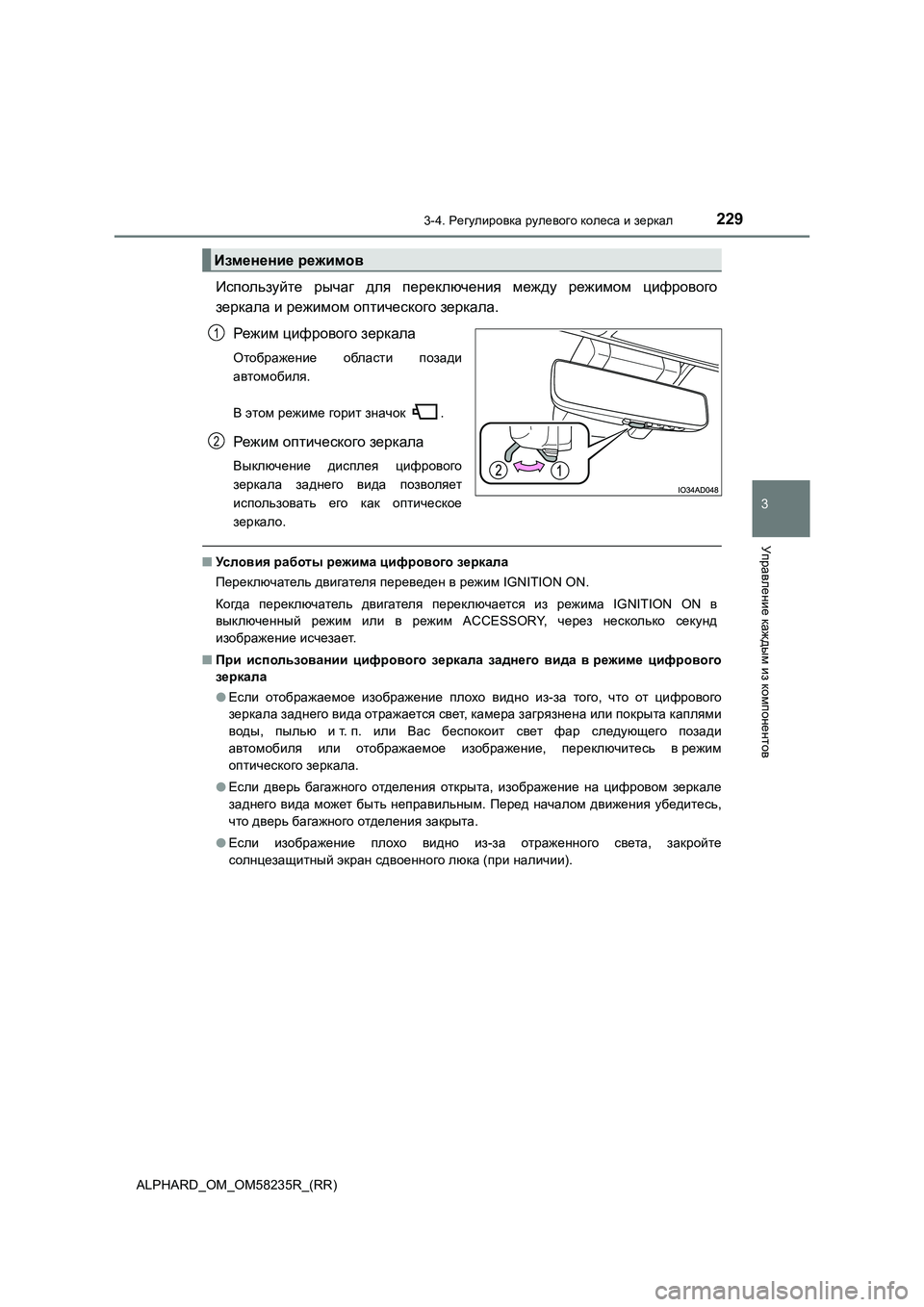

2293-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Используйте рычаг для переключения между режимом цифрового
зеркала и режимом оптического зеркала.
Режим цифрового зеркала
Отображение области позади
автомобиля.
В этом режиме горит значок .
Режим оптического зеркала
Выключение дисплея цифрового
зеркала заднего вида позволяет
использовать его как оптическое
зеркало.
■Условия работы режима цифрового зеркала
Переключатель двигателя переведен в режим IGNITION ON.
Когда переключатель двигателя переключается из режима IGNITION ON в
выключенный режим или в режим ACCESSORY, через несколько секунд
изображение исчезает.
■При использовании цифрового зеркала заднего вида в режиме цифрового
зеркала
●Если отображаемое изображение плохо видно из-за того, что от цифрового
зеркала заднего вида отражается свет, камера загрязнена или покрыта каплями
воды, пылью и т. п. или Вас беспокоит свет фар следующего позади
автомобиля или отображаемое изображение, переключитесь в режим
оптического зеркала.
●Если дверь багажного отделения открыта, изображение на цифровом зеркале
заднего вида может быть неправильным. Перед началом движения убедитесь,
что дверь багажного отделения закрыта.
●Если изображение плохо видно из-за отраженного света, закройте
солнцезащитный экран сдвоенного люка (при наличии).
Изменение режимов
1
2

2303-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)●При движении в темноте (например, ночью) может возникнуть любая из
указанных ниже ситуаций. Ни одна из них не указывает на возникновение
неисправности.
• Цвета объектов на отображаемом изображении могут отличаться от
фактических цветов.
• В зависимости от высоты фар следующего позади автомобиля область
вокруг этого автомобиля может выглядеть белой или размытой.
• Автоматическая регулировка изображения к более яркому окружающему
изображению может вызвать мерцание.
Если отображаемое изображение плохо видно или если мешает мерцание,
переключитесь в режим оптического зеркала.
●Цифровое зеркало заднего вида может нагреваться при работе в режиме
цифрового зеркала.
Это не является неисправностью.
●В зависимости от Вашего физического состояния или возраста фокусировка на
отображаемое изображение может занимать больше времени. В таком случае
переключитесь в режим оптического зеркала.
●Не позволяйте пассажирам пристально смотреть на отображаемое
изображение во время движения автомобиля, так как это может привести к
морской болезни.
■В случае неисправностей системы
Если при использовании цифрового
зеркала заднего вида в режиме цифрового
зеркала отображается показанный на
рисунке символ, в работе системы
возможны неполадки. Символ исчезнет
через несколько секунд. С помощью рычага
переключитесь в режим оптического
зеркала и проверьте автомобиль у дилера
Toyota.

2313-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)■
Настройка высоты зеркала
Высоту установки зеркала заднего вида можно регулировать в
соответствии с посадкой водителя.
Переключитесь в режим
оптического зеркала и
отрегулируйте высоту установки
зеркала заднего вида, сдвигая
его вверх и вниз.
■Настройки изображения (режим цифрового зеркала)
Можно изменить настройки изображения в режиме цифрового
зеркала, включение и отключение функции автоматической защиты от
ослепления и т. п.
Нажмите кнопку меню.
Отображаются значки.
Несколько раз нажав кнопку меню, выберите требуемый значок.
Нажимая сторону или кнопки выбора,
отрегулируйте или измените настройку.
Значки исчезают, если не нажимать на кнопку втечение
прибл. 5 секунд или более.
Регулировка зеркала
1
2
3

2323-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)
*: Эта функция предназначена для режима оптического зеркала, однако данную
настройку можно изменить и в режиме цифрового зеркала. (
стр. 233)
ЗначкиНастройки
Выберите для настройки яркости экрана.
Выберите для настройки отображаемой области по
вертикали.
Выберите для настройки отображаемой области по
горизонтали.
Выберите для настройки угла отображаемого
изображения.
Выберите для увеличения/уменьшения отображаемого
изображения.
Выберите для включения или отключения функции
автоматической защиты от ослепления.
*
Яркость отраженного света автоматически уменьшается
в зависимости от яркости фар следующего позади
автомобиля.
Функция автоматической защиты от ослепления
включается каждый раз, когда переключатель двигателя
переводится в режим IGNITION ON.
