2021 TOYOTA ALPHARD Руково

6497-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
Установите противооткатные
упоры под колеса.
Слегка ослабьте гайки колеса
(на один оборот).
Поверните секцию домкрата
рукой настолько, чтобы паз в
головке домкрата вошел в
контакт с точкой подъема
автомобиля.
Метки точек установки домкрата
находятся под панелью кузова. Они
указывают места установки
домкрата.
Замена колеса со спущенной шиной
1
Спущенная шинаПоложение противооткатных упоров
СпередиСлеваЗа правым задним колесом
СправаЗа левым задним колесом
СзадиСлеваПеред правым передним колесом
СправаПеред левым передним колесом
2
3A

6507-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Соберите рукоятку домкрата и
баллонный ключ, как показано
на рисунке.
Приподнимите автомобиль
настолько, чтобы шина слегка
приподнялась над поверхностью
дороги/площадки.
Отверните все колесные гайки и
снимите колесо.
После снятия колеса положите его
лицевой поверхностью колесного
диска вверх, чтобы не поцарапать.
4
5
6

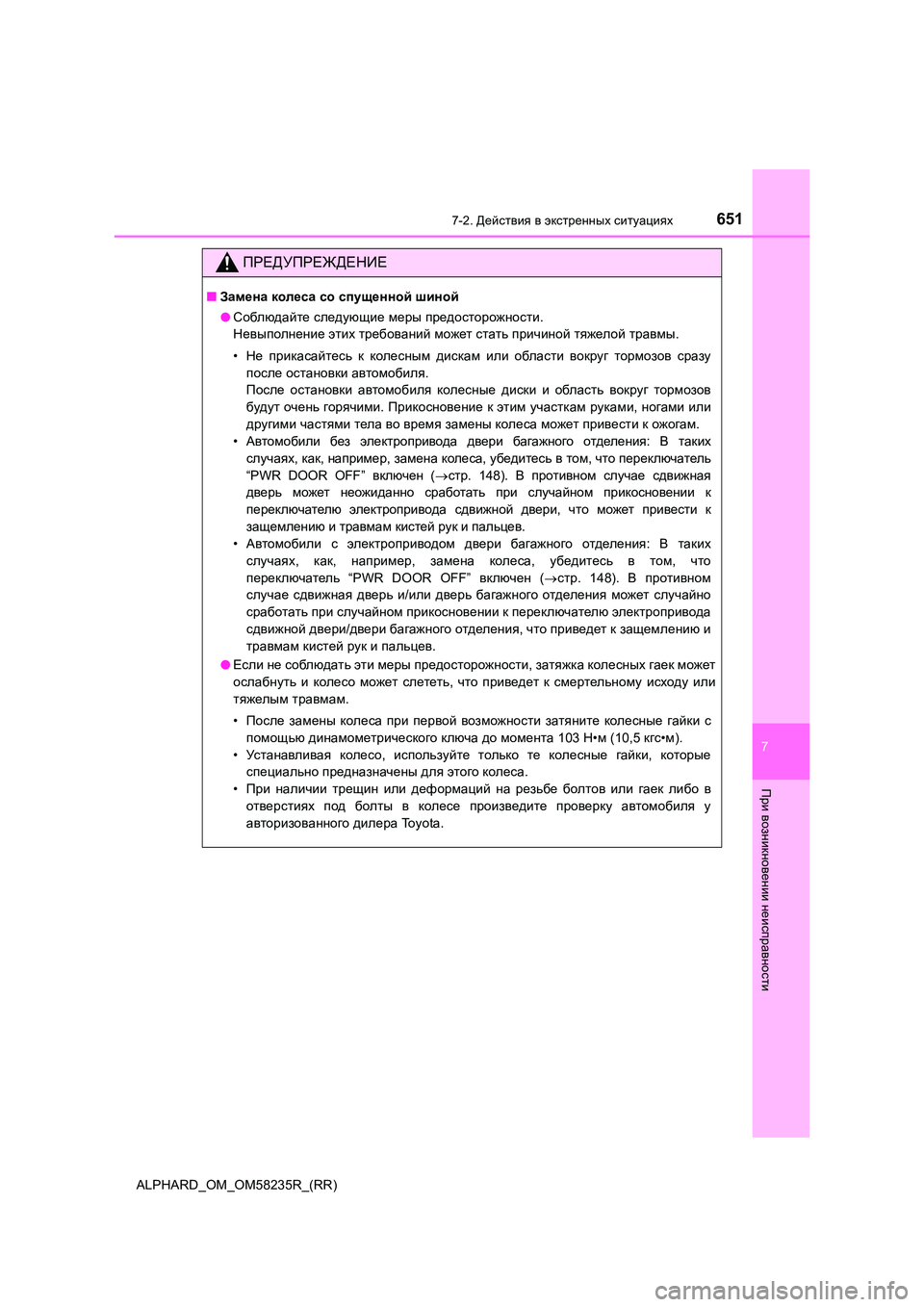

6517-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
ПРЕДУПРЕЖДЕНИЕ
■Замена колеса со спущенной шиной
● Соблюдайте следующие меры предосторожности.
Невыполнение этих требований может стать причиной тяжелой травм ы.
• Не прикасайтесь к колесным дискам или области вокруг тормозов сразу
после остановки автомобиля.
После остановки автомобиля колесные диски и область вокруг торм озов
будут очень горячими. Прикосновение к этим участкам руками, ног ами или
другими частями тела во время замены колеса может привести к ож огам.
• Автомобили без электропривода двери багажного отделения: В так их
случаях, как, например, замена колеса, убедитесь в том, что пер еключатель
“PWR DOOR OFF” включен ( стр. 148). В противном случае сдвижная
дверь может неожиданно сработать при случайном прикосновении к
переключателю электропривода сдвижной двери, что может привести к
защемлению и травмам кистей рук и пальцев.
• Автомобили с электроприводом двери багажного отделения: В таки х
случаях, как, например, замена колеса, убедитесь в том, что
переключатель “PWR DOOR OFF” включен ( стр. 148). В противном
случае сдвижная дверь и/или дверь багажного отделения может слу чайно
сработать при случайном прикосновении к переключателю электропр ивода
сдвижной двери/двери багажного отделения, что приведет к защемл ению и
травмам кистей рук и пальцев.
● Если не соблюдать эти меры предосторожности, затяжка колесных гаек может
ослабнуть и колесо может слететь, что приведет к смертельному и сходу или
тяжелым травмам.
• После замены колеса при первой возможности затяните колесные г айки с
помощью динамометрического ключа до момента 103 Н•м (10,5 кгс•м ).
• Устанавливая колесо, используйте только те колесные гайки, кот орые
специально предназначены для этого колеса.
• При наличии трещин или деформаций на резьбе болтов или гаек ли бо в
отверстиях под болты в колесе произведите проверку автомобиля у
авторизованного дилера Toyota.

6527-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Удалите всю грязь или смазку с
сопрягаемой поверхности
колеса.
При наличии на сопрягаемой
поверхности колеса инородного
материала при движении автомобиля
затяжка колесных гаек может
ослабнуть, и колесо может слететь.
Установите запасное колесо и
равномерно затяните каждую
гайку крепления колеса рукой.
Поворачивайте колесные гайки до
тех пор, пока шайбы не войдут в
контакт с диском колеса.
Опустите автомобиль.
Надежно затяните каждую
колесную гайку в два-три
подхода в последовательности,
показанной на рисунке.
Момент затяжки:
103 Н•м (10,5 кгс•м)
Уберите спущенное колесо, домкрат и инструменты.
Спущенное колесо невозможно убрать в место, предназначенное для
компактного запасного колеса. Уберите спущенное колесо в багажн ое
отделение. ( стр. 653)
Установка запасного колеса
1
Колесный диск
ШайбаO
P
Q
R

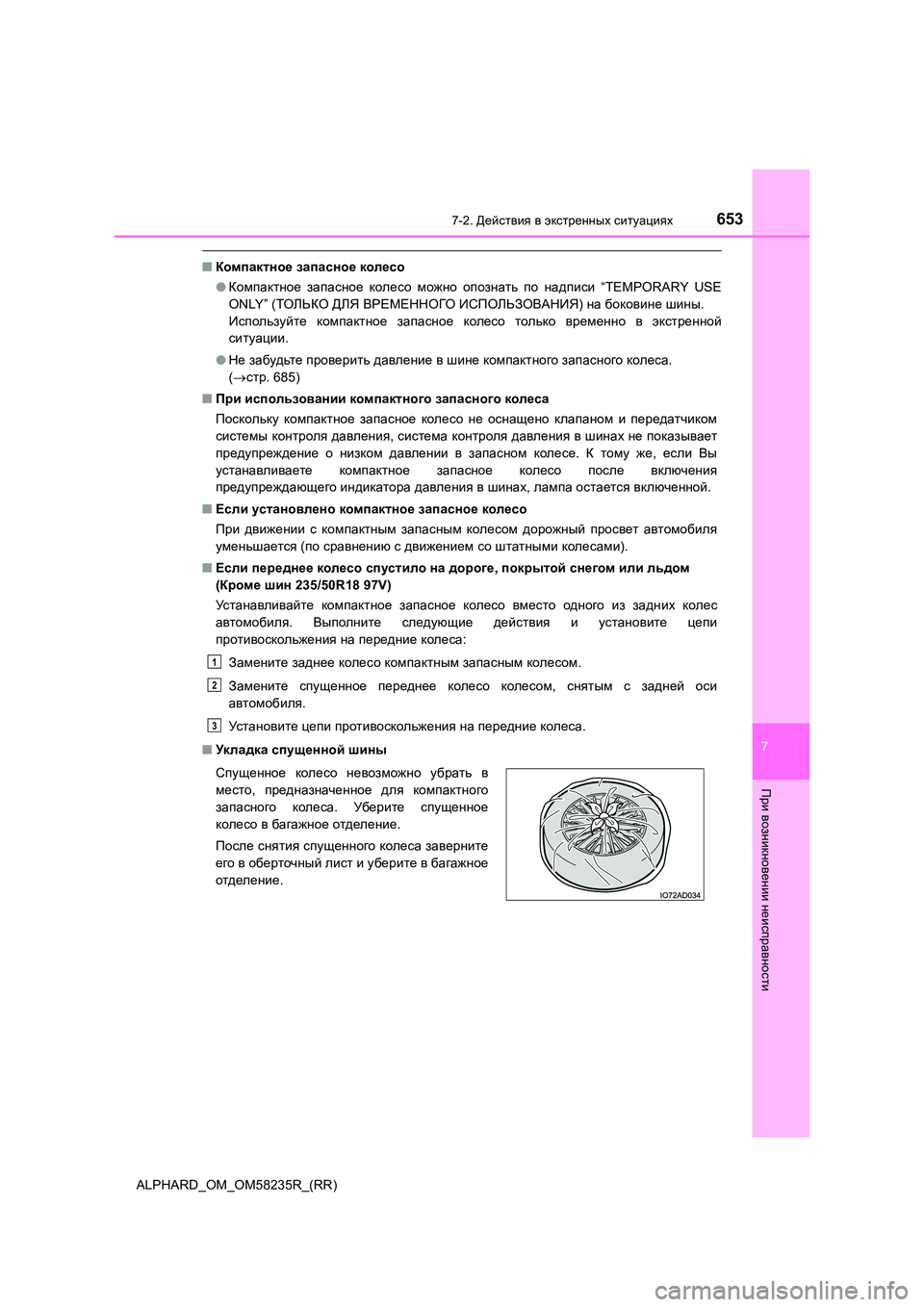

6537-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
■Компактное запасное колесо
● Компактное запасное колесо можно опознать по надписи “TEMPORARY USE
ONLY” (ТОЛЬКО ДЛЯ ВРЕМЕННОГО ИСПОЛЬЗОВАНИЯ) на боковине шины.
Используйте компактное запасное колесо только временно в экстре нной
ситуации.
● Не забудьте проверить давление в шине компактного запасного колеса.
( стр. 685)
■ При использовании компактного запасного колеса
Поскольку компактное запасное колесо не оснащено клапаном и пер едатчиком
системы контроля давления, система контроля давления в шинах не показывает
предупреждение о низком давлении в запасном колесе. К тому же, если Вы
устанавливаете компактное запасное колесо после включения
предупреждающего индикатора давления в шинах, лампа остается вк люченной.
■ Если установлено компактное запасное колесо
При движении с компактным запасным колесом дорожный просвет авт омобиля
уменьшается (по сравнению с движением со штатными колесами).
■ Если переднее колесо спустило на дороге, покрытой снегом или льдом
(Кроме шин 235/50R18 97V)
Устанавливайте компактное запасное колесо вместо одного из задн их колес
автомобиля. Выполните следующие действия и установите цепи
противоскольжения на передние колеса:
Замените заднее колесо компактным запасным колесом.
Замените спущенное переднее колесо колесом, снятым с задней оси
автомобиля.
Установите цепи противоскольжения на передние колеса.
■ Укладка спущенной шины
Спущенное колесо невозможно убрать в
место, предназначенное для компактного
запасного колеса. Уберите спущенное
колесо в багажное отделение.
После снятия спущенного колеса заверните
его в оберточный лист и уберите в багажное
отделение.
1
2
3

6547-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■При использовании компактного запасного колеса
● Помните, что компактное запасное колесо специально предназначено для
использования с данным автомобилем. Не используйте это компактн ое
запасное колесо в других автомобилях.
● Не используйте более одного компактного запасного колеса одновременно.
● Как можно скорее замените компактное запасное колесо стандартным.
● Избегайте резких ускорений, поворотов рулевого колеса, а также внезапного
торможения и переключения передач, которое вызывает торможение
двигателем.
■ Если установлено компактное запасное колесо
Скорость автомобиля может определяться неправильно, и следующие
системы могут работать неправильно:
■ Ограничения скорости при использовании компактного запасного колеса
Когда на автомобиль установлено компактное запасное колесо, не превышайте
скорость 80 км/ч.
Компактное запасное колесо не рассчитано на движение с высокой скоростью.
Пренебрежение этой мерой предосторожности может привести к авар ии, и, в
результате, к смертельному исходу или тяжелым травмам.
■ После использования инструментов и домкрата
Перед началом движения убедитесь, что все инструменты и домкрат надежно
закреплены в местах их хранения, чтобы избежать возможной травм ы в случае
столкновения или резкого торможения.
• ABS и усилитель экстренного
торможения
•VSC
•TRC
•EPS
• Автоматический дальний свет фар
• PCS (Pre-Collision System, система
предаварийной безопасности)
• LTA (Lane Tracing Assist, система
отслеживания полосы)
• RSA (Road Sign Assist, система
информирования о дорожных
знаках) (при наличии)
• Динамический радарный круиз-
контроль (при наличии)
• Динамический радарный круиз-
контроль в полном диапазоне
скоростей (при наличии)
• BSM (Blind Spot Monitor, монитор
слепых зон) (при наличии)
• Датчик системы помощи при
парковке Toyota
• Функция RCTA (Rear Crossing
Traffic Alert, функция
предупреждения водителя
о наличии других автомобилей)
(при наличии)
• Торможение при парковке
(при наличии)
• Система контроля области вокруг
автомобиля (при наличии)
• Навигационная система
(при наличии)

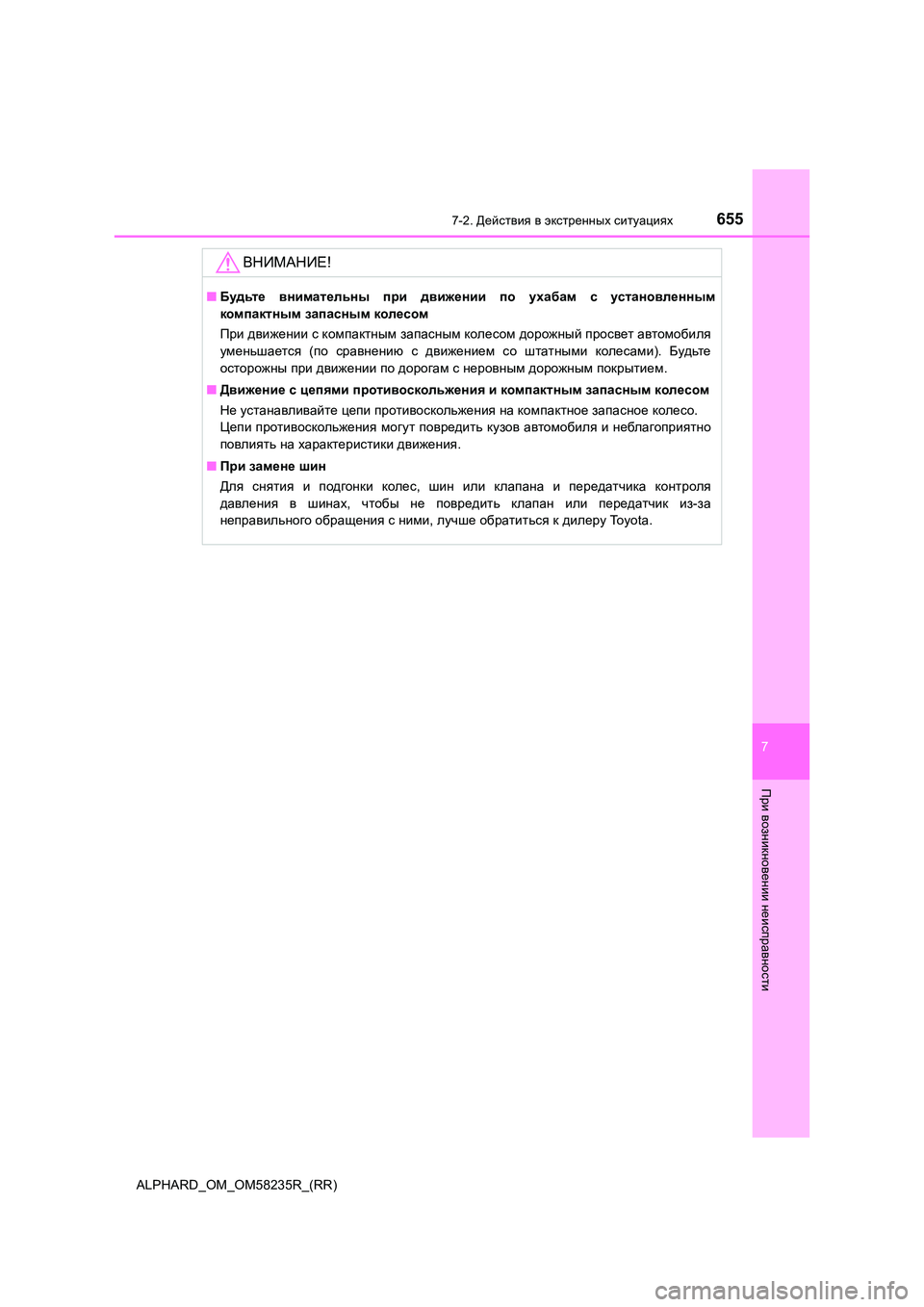

6557-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
ВНИМАНИЕ!
■Будьте внимательны при движении по ухабам с установленным
компактным запасным колесом
При движении с компактным запасным колесом дорожный просвет авт омобиля
уменьшается (по сравнению с движением со штатными колесами). Бу дьте
осторожны при движении по дорогам с неровным дорожным покрытием .
■ Движение с цепями противоскольжения и компактным запасным колесом
Не устанавливайте цепи противоскольжения на компактное запасное колесо.
Цепи противоскольжения могут повредить кузов автомобиля и небла гоприятно
повлиять на характеристики движения.
■ При замене шин
Для снятия и подгонки колес, шин или клапана и передатчика конт роля
давления в шинах, чтобы не повредить клапан или передатчик из-з а
неправильного обращения с ними, лучше обратиться к дилеру Toyot a.

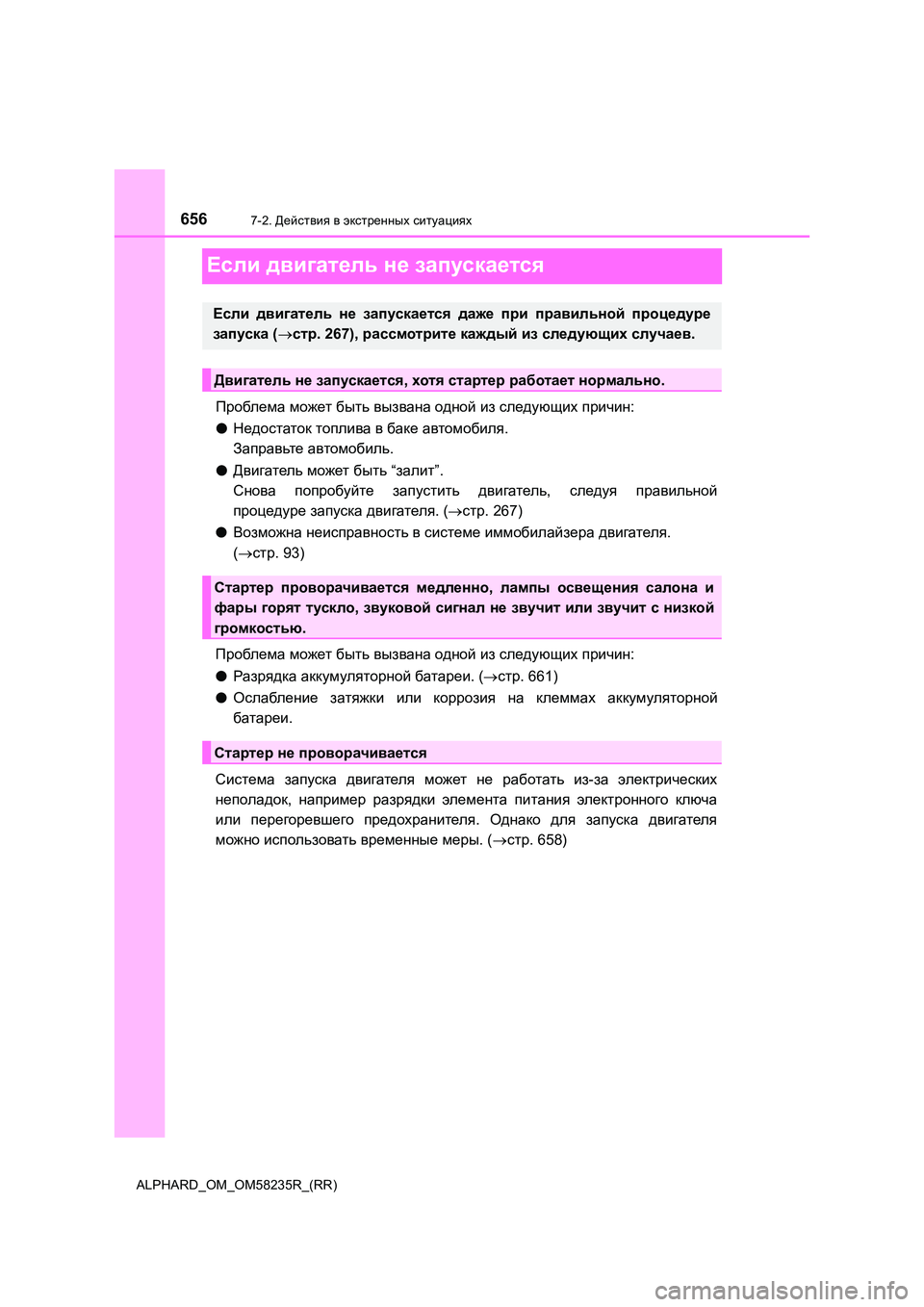

6567-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Если двигатель не запускается
Проблема может быть вызвана одной из следующих причин:
● Недостаток топлива в баке автомобиля.
Заправьте автомобиль.
● Двигатель может быть “залит”.
Снова попробуйте запустить двигатель, следуя правильной
процедуре запуска двигателя. ( стр. 267)
● Возможна неисправность в системе иммобилайзера двигателя.
( стр. 93)
Проблема может быть вызвана одной из следующих причин:
● Разрядка аккумуляторной батареи. (стр. 661)
● Ослабление затяжки или коррозия на клеммах аккумуляторной
батареи.
Система запуска двигателя может не работать из-за электрических
неполадок, например разрядки элемента питания электронного ключ а
или перегоревшего предохранителя. Однако для запуска двигателя
можно использовать временные меры. ( стр. 658)
Если двигатель не запускается даже при правильной процедуре
запуска ( стр. 267), рассмотрите каждый из следующих случаев.
Двигатель не запускается, хотя стартер работает нормально.
Стартер проворачивается медленно, лампы освещения салона и
фары горят тускло, звуковой сигнал не звучит или звучит с низко й
громкостью.
Стартер не проворачивается
