2020 TOYOTA COROLLA HYBRID Manuel du propriétaire (in French)

5598-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème

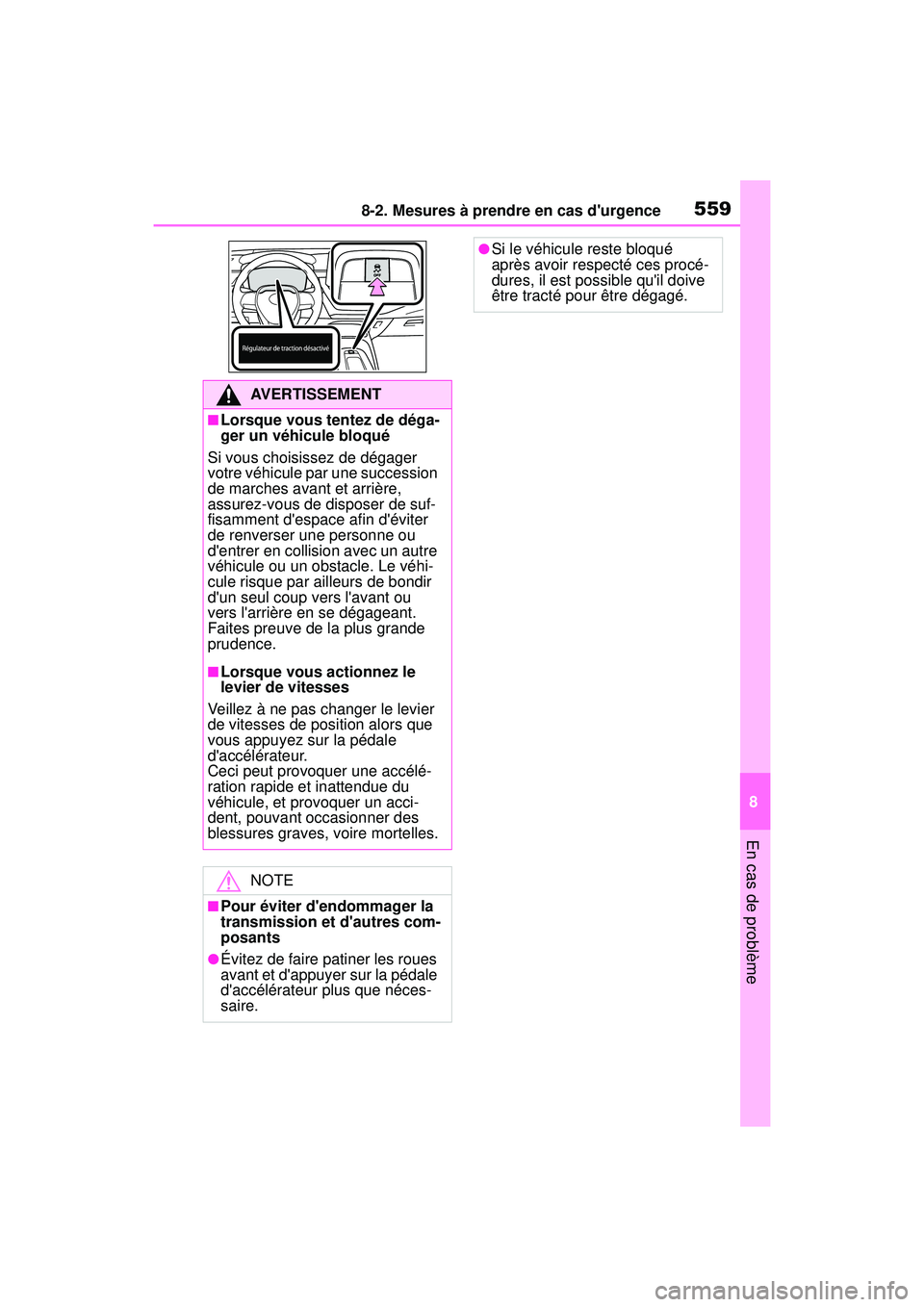

AVERTISSEMENT
■Lorsque vous tentez de déga-
ger un véhicule bloqué
Si vous choisissez de dégager
votre véhicule par une succession
de marches avant et arrière,
assurez-vous de disposer de suf-
fisamment d'espace afin d'éviter
de renverser une personne ou
d'entrer en collision avec un autre
véhicule ou un obstacle. Le véhi-
cule risque par ailleurs de bondir
d'un seul coup vers l'avant ou
vers l'arrière en se dégageant.
Faites preuve de la plus grande
prudence.
■Lorsque vous actionnez le
levier de vitesses
Veillez à ne pas changer le levier
de vitesses de position alors que
vous appuyez sur la pédale
d'accélérateur.
Ceci peut provoquer une accélé-
ration rapide et inattendue du
véhicule, et provoquer un acci-
dent, pouvant occasionner des
blessures graves, voire mortelles.
NOTE
■Pour éviter d'endommager la
transmission et d'autres com-
posants
●Évitez de faire patiner les roues
avant et d'appuyer sur la pédale
d'accélérateur plus que néces-
saire.
●Si le véhicule reste bloqué
après avoir respecté ces procé-
dures, il est possible qu'il doive
être tracté pour être dégagé.

5608-2. Mesures à prendre en cas d'urgence
COROLLA HV_D

561
COROLLA HV_D
9
9

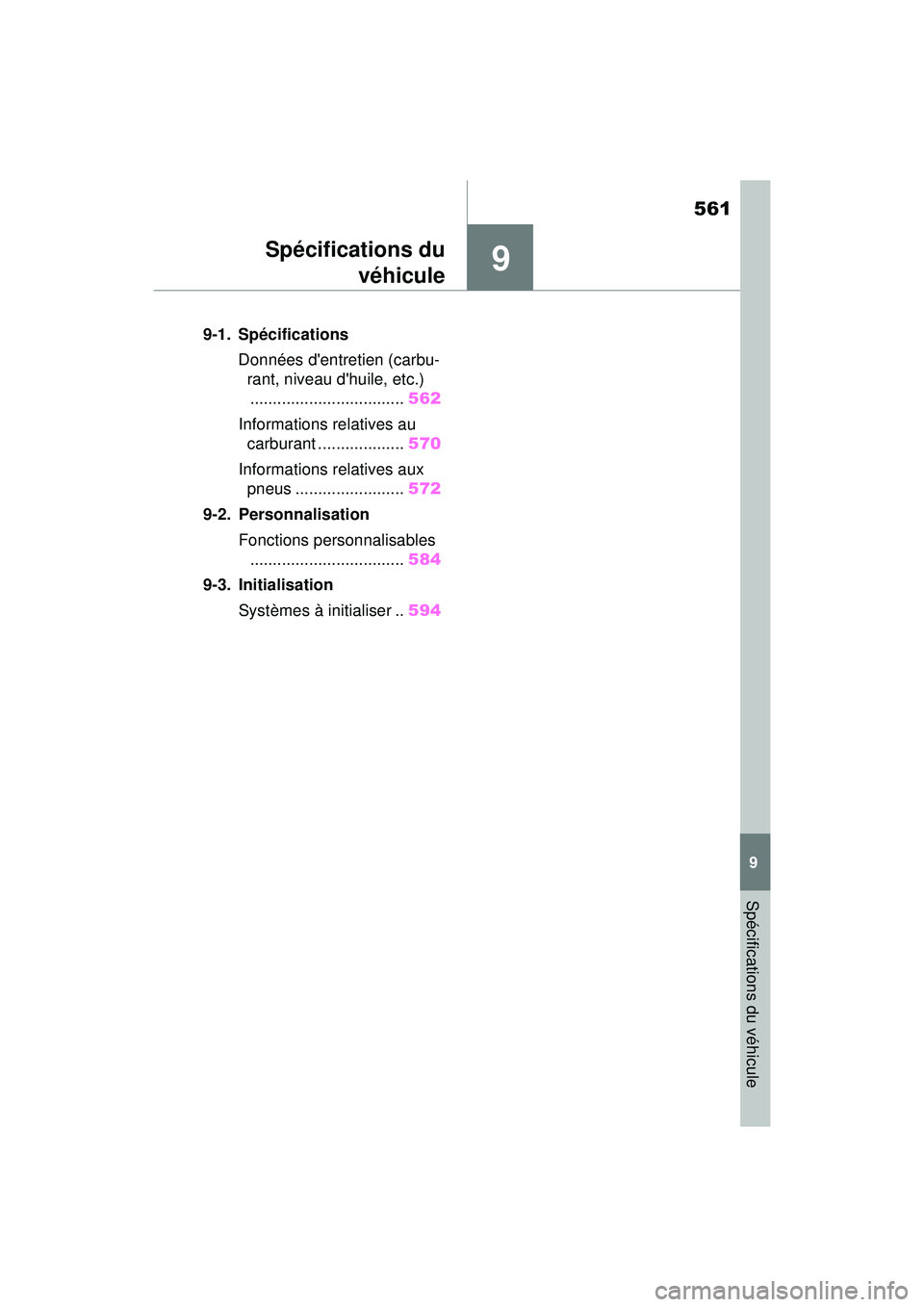

Spécifications du véhicule
Spécifications duvéhicule
.9-1. Spécifications
Données d'entretien (carbu-rant, niveau d'huile, etc.).................................. 562
Informations relatives au carburant ................... 570
Informations relatives aux pneus ........................ 572
9-2. Personnalisation
Fonctions personnalisables.................................. 584
9-3. Initialisation
Systèmes à initialiser .. 594

5629-1. Spécifications
COROLLA HV_D
9-1 .Sp écifications
*: Véhicules à vide
■Numéro d'identification du
véhicule
Le numéro d'identification du
véhicule (VIN) est l'identifiant
légal de votre véhicule. C'est le
numéro d'identification de base
de votre Toyota. Il est utilisé
pour l'enregistrement de la pro-
priété de votre véhicule.
Ce numéro est gravé sous le
siège avant droit. Ce numéro est également gravé
dans l'angle supérieur gauche
du tableau de bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.

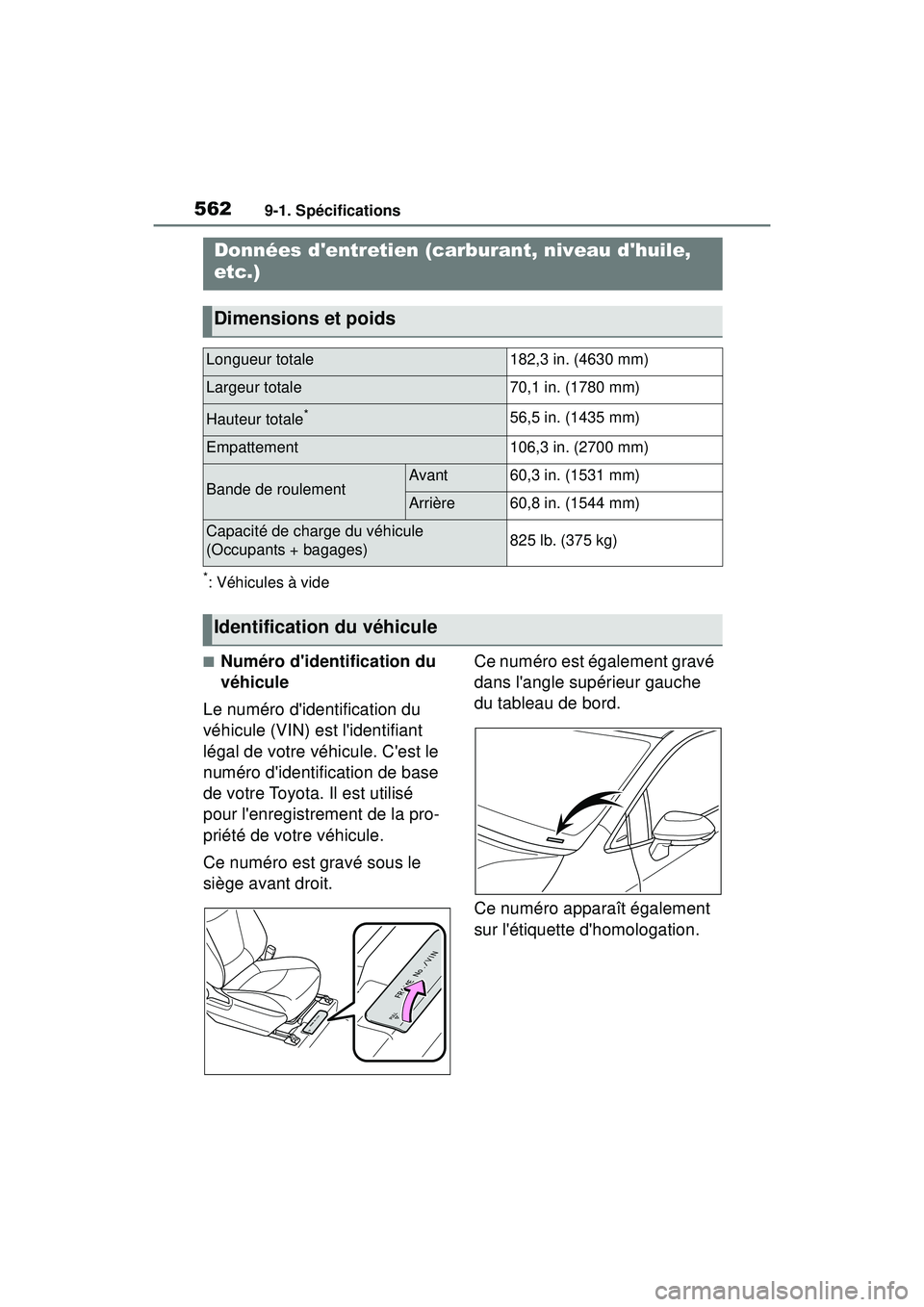

Données d'entretien (carburant, niveau d'huile,
etc.)
Dimensions et poids
Longueur totale182,3 in. (4630 mm)
Largeur totale70,1 in. (1780 mm)
Hauteur totale*56,5 in. (1435 mm)
Empattement106,3 in. (2700 mm)
Bande de roulementAvant60,3 in. (1531 mm)
Arrière60,8 in. (1544 mm)
Capacité de charge du véhicule
(Occupants + bagages)825 lb. (375 kg)
Identification du véhicule

5639-1. Spécifications
COROLLA HV_D
9
Spécifications du véhicule
■Numéro du moteur
Le numéro du moteur est gravé sur le bloc-moteur comme indi-
qué.
Moteur
Modèle1,8 L 4 cylindres (2ZR-FXE)
Typ e4 cylindres en ligne, 4 temps,
essence
Alésage et course3,17
 3,48 in. (80,5  88,3 mm)
Cylindrée109,7 cu. in. (1798 cm3)
Jeu des soupapesRéglage automatique
Carburant
Type de carburantEssence sans plomb uniquement
Indice d'octane87 (indice d'octane recherche 91) ou
supérieur
Contenance du réservoir de carbu-
rant
(Référence)
11,4 gal. (43,0 L, 9,5 Imp. gal.)
Moteur électrique (moteur de traction)
Typ eMoteur synchrone à aimant perma-
nent
Puissance maximale53 kW
Couple maximal120,2 ft•lbf (163 N•m, 16,6 kgf•m)

5649-1. Spécifications
COROLLA HV_D
■Contenance en huile
(vidange et remplissage
[référence
*])
*: La contenance en huile moteur est une quantité de référence à
utiliser lors du changement de
l'huile moteur. Chauffez le moteur
puis éteignez le système hybride,
attendez plus de 5 minutes et
vérifiez le niveau d'huile sur la
jauge.
■Sélection de l'huile moteur
“Toyota Genuine Motor Oil”
«Huile moteur Toyota d’origine»
est utilisée dans votre véhicule
Toyota. Utilisée l'huile approu-
vée Toyota “Toyota Genuine
Motor Oil” «Huile moteur Toyota
d’origine» ou une huile équiva-
lente répondant aux critères sui-
vants de qualité et de viscosité.
Qualité de l'huile: Huile moteur
multigrade API SN/RC Viscosité recommandée: SAE
0W-16
Température extérieure
L'huile SAE 0W-16 constitue le
meilleur choix car elle garantit
de bonnes économies de carbu-
rant et assure un bon démar-
rage par temps froid.
Si l'huile SAE 0W-16 n'est pas
disponible, vous pouvez utiliser
une huile SAE 0W-20. Cepen-
dant, elle doit être remplacée
par de l'huile SAE 0W-16 lors de
la prochaine vidange d'huile.
Viscosité de l'huile (0W-16 est
expliqué ici à titre d'exemple):
• La valeur 0W de 0W-16 indique l'aptitude de l'huile à
permettre le démarrage à
froid. Les huiles dont l'indice
précédant le W est bas faci-

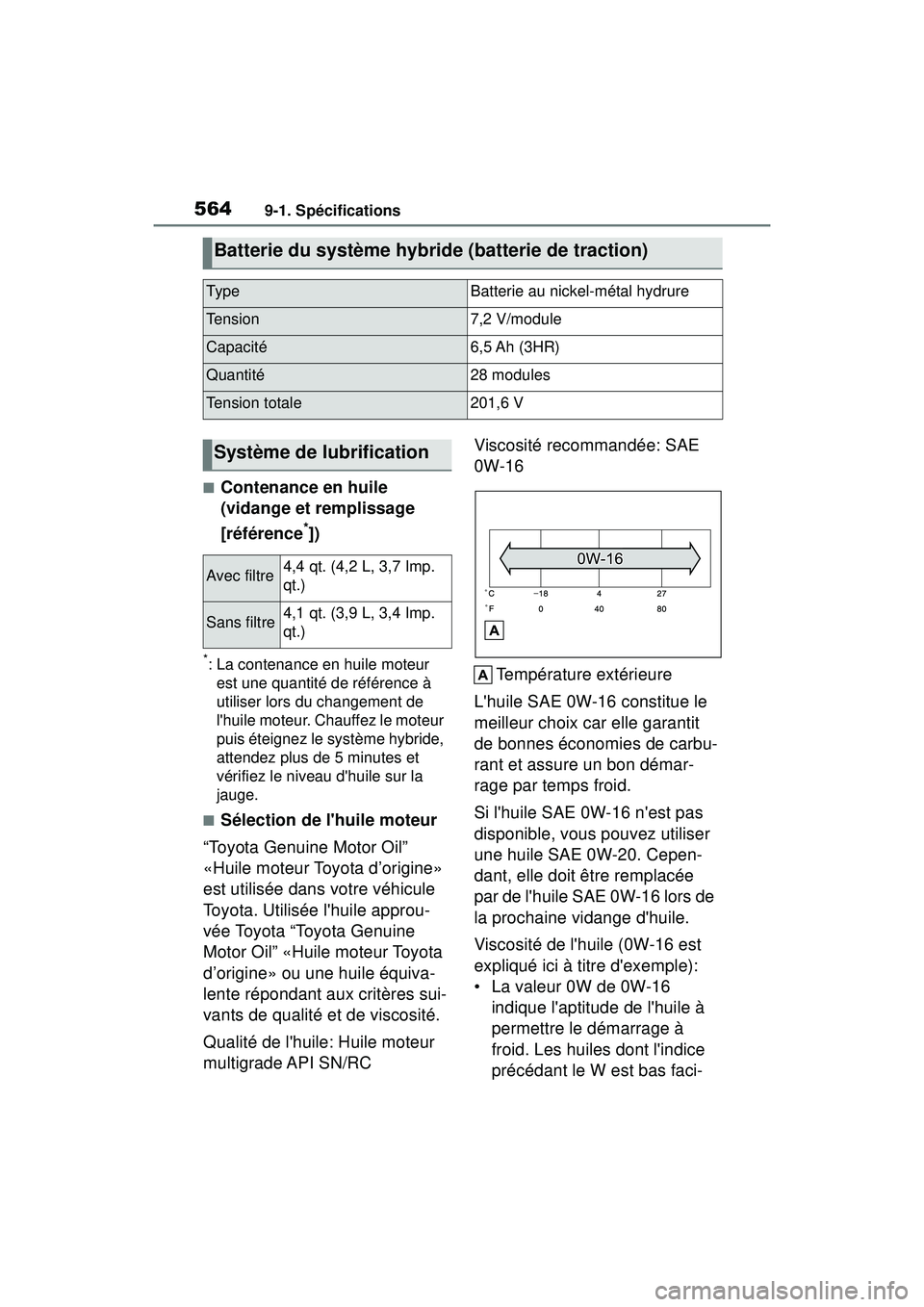

Batterie du système hybride (batterie de traction)
Typ eBatterie au nickel-métal hydrure
Te n s i o n7,2 V/module
Capacité6,5 Ah (3HR)
Quantité28 modules
Tension totale201,6 V
Système de lubrification
Avec filtre4,4 qt. (4,2 L, 3,7 Imp.
qt.)
Sans filtre4,1 qt. (3,9 L, 3,4 Imp.
qt.)

5659-1. Spécifications
COROLLA HV_D
9
Spécifications du véhicule

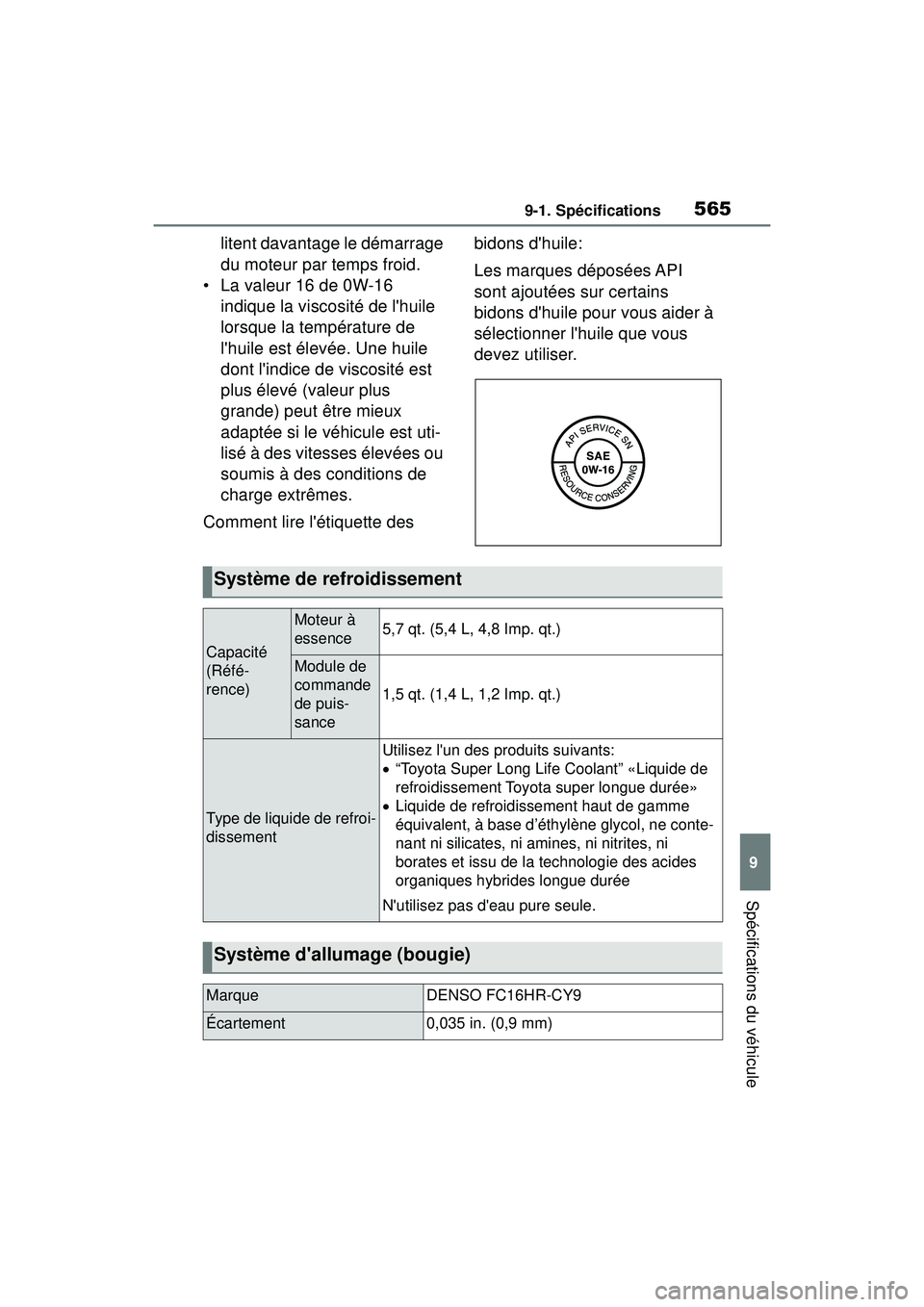

litent davantage le démarrage
du moteur par temps froid.
• La valeur 16 de 0W-16
indique la viscosité de l'huile
lorsque la température de
l'huile est élevée. Une huile
dont l'indice de viscosité est
plus élevé (valeur plus
grande) peut être mieux
adaptée si le véhicule est uti-
lisé à des vitesses élevées ou
soumis à des conditions de
charge extrêmes.
Comment lire l'étiquette des bidons d'huile:
Les marques déposées API
sont ajoutées sur certains
bidons d'huile pour vous aider à
sélectionner l'huile que vous
devez utiliser.
Système de refroidissement
Capacité
(Réfé-
rence)
Moteur à
essence5,7 qt. (5,4 L, 4,8 Imp. qt.)
Module de
commande
de puis-
sance
1,5 qt. (1,4 L, 1,2 Imp. qt.)
Type de liquide de refroi-
dissement
Utilisez l'un des produits suivants:

“Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
 Liquide de refroidissement haut de gamme
équivalent, à base d’éthylène glycol, ne conte-
nant ni silicates, ni amines, ni nitrites, ni
borates et issu de la technologie des acides
organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d'allumage (bougie)
MarqueDENSO FC16HR-CY9
Écartement0,035 in. (0,9 mm)

5669-1. Spécifications
COROLLA HV_D
*: La contenance en liquide est une quantité de référence.Si un remplacement est nécessaire, contactez votre concessionnaire
To y o t a .

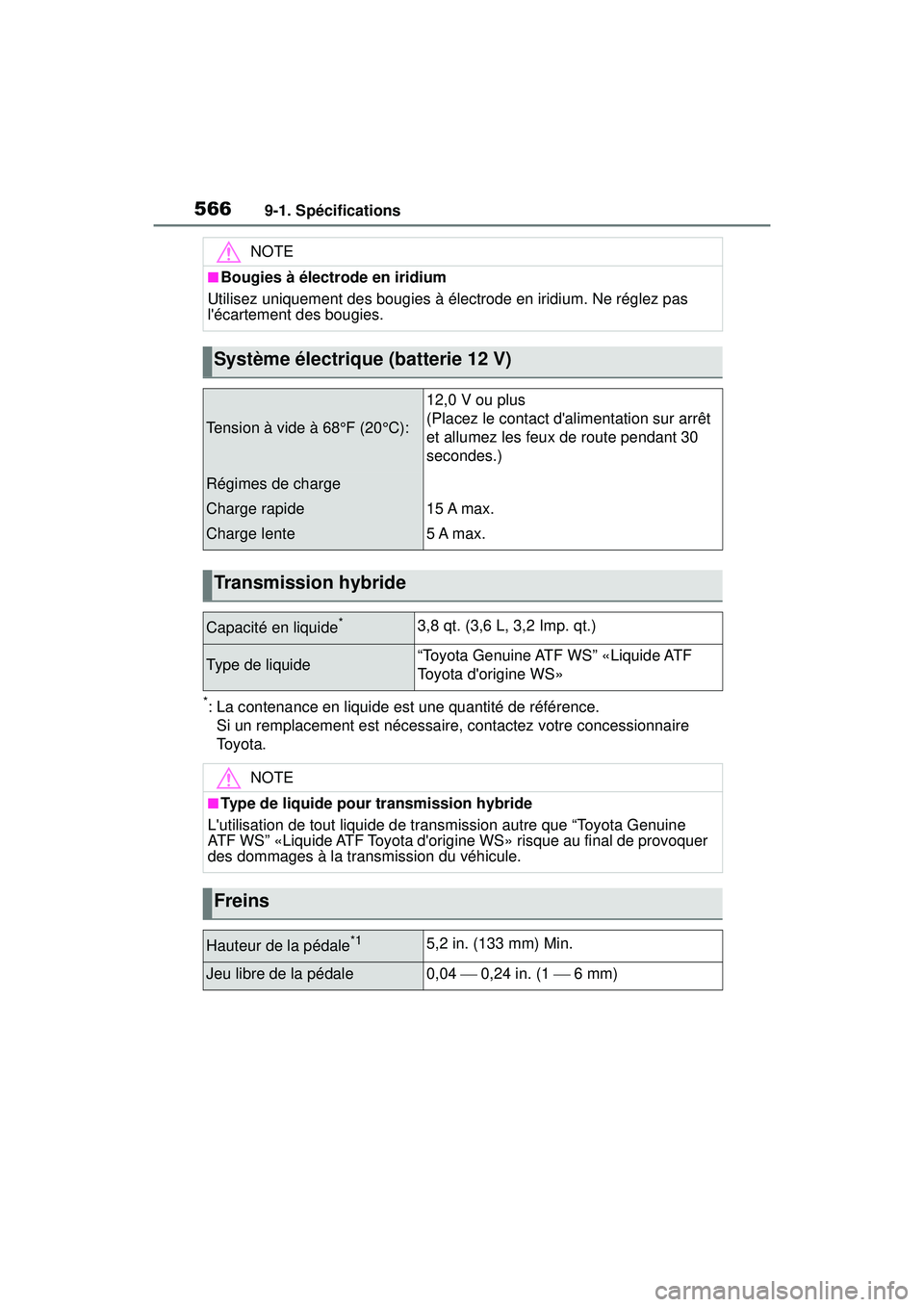

NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'écartement des bougies.
Système électrique (batterie 12 V)
Tension à vide à 68°F (20°C):
12,0 V ou plus
(Placez le contact d'alimentation sur arrêt
et allumez les feux de route pendant 30
secondes.)
Régimes de charge
Charge rapide
Charge lente
15 A max.
5 A max.
Transmission hybride
Capacité en liquide*3,8 qt. (3,6 L, 3,2 Imp. qt.)
Type de liquide“Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■Type de liquide pour transmission hybride
L'utilisation de tout liquide de transmission autre que “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission du véhicule.
Freins
Hauteur de la pédale*15,2 in. (133 mm) Min.
Jeu libre de la pédale0,04  0,24 in. (1  6 mm)
