2020 TOYOTA COROLLA HYBRID Manuel du propriétaire (in French)

4877-3. Entretien à faire soi-même
COROLLA HV_D
7
Entretien et soin
d'admission d'air.

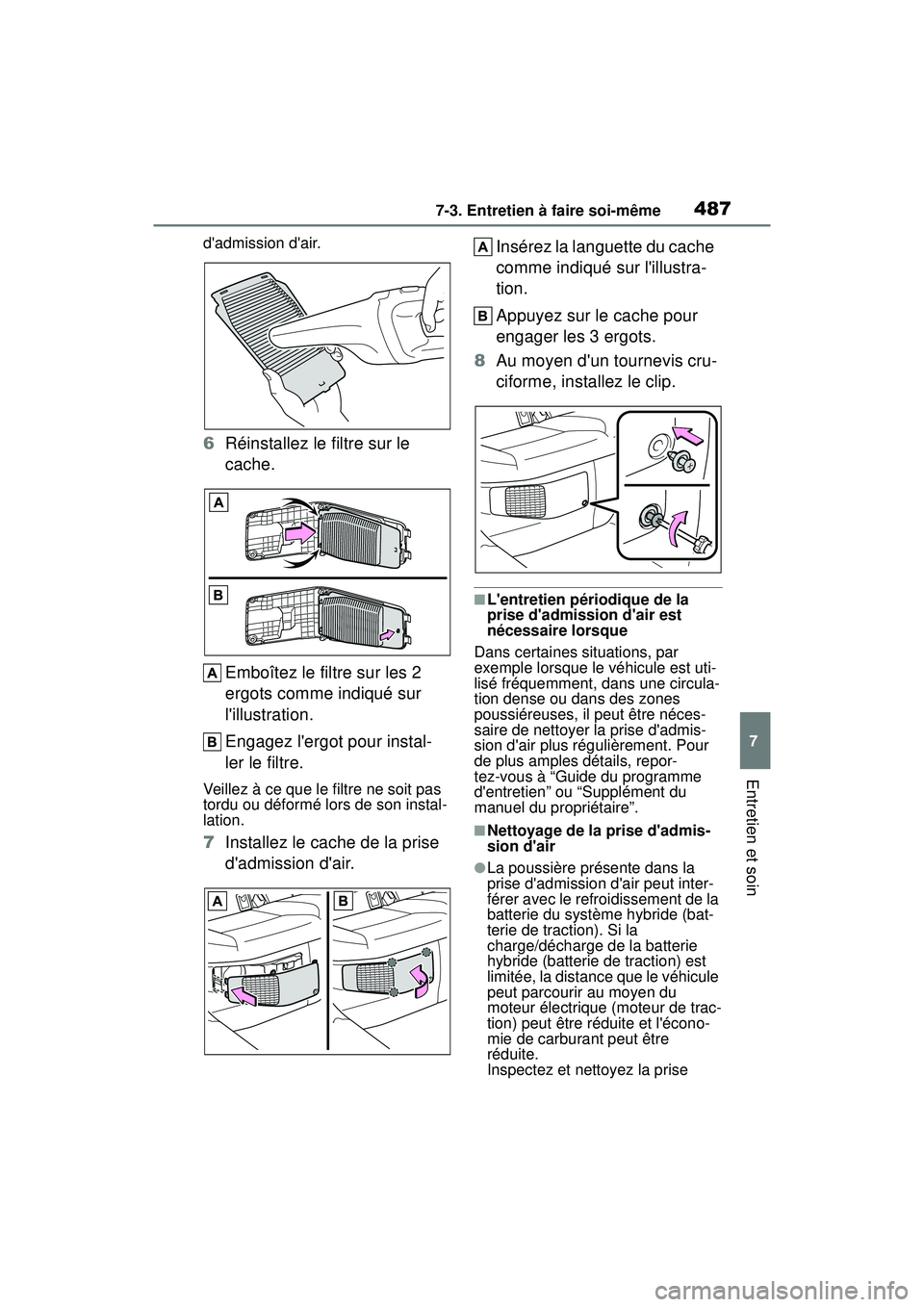

6 Réinstallez le filtre sur le
cache.
Emboîtez le filtre sur les 2
ergots comme indiqué sur
l'illustration.
Engagez l'ergot pour instal-
ler le filtre.
Veillez à ce que le filtre ne soit pas
tordu ou déformé lors de son instal-
lation.
7Installez le cache de la prise
d'admission d'air. Insérez la languette du cache
comme indiqué sur l'illustra-
tion.
Appuyez sur le cache pour
engager les 3 ergots.
8 Au moyen d'un tournevis cru-
ciforme, installez le clip.
■L'entretien périodique de la
prise d'admission d'air est
nécessaire lorsque
Dans certaines situations, par
exemple lorsque le véhicule est uti-
lisé fréquemment, dans une circula-
tion dense ou dans des zones
poussiéreuses, il peut être néces-
saire de nettoyer la prise d'admis-
sion d'air plus régulièrement. Pour
de plus amples détails, repor-
tez-vous à “Guide du programme
d'entretien” ou “Supplément du
manuel du propriétaire”.
■Nettoyage de la prise d'admis-
sion d'air
●La poussière présente dans la
prise d'admission d'air peut inter-
férer avec le refroidissement de la
batterie du système hybride (bat-
terie de traction). Si la
charge/décharge de la batterie
hybride (batterie de traction) est
limitée, la distance que le véhicule
peut parcourir au moyen du
moteur électrique (moteur de trac-
tion) peut être réduite et l'écono-
mie de carburant peut être
réduite.
Inspectez et nettoyez la prise

4887-3. Entretien à faire soi-même

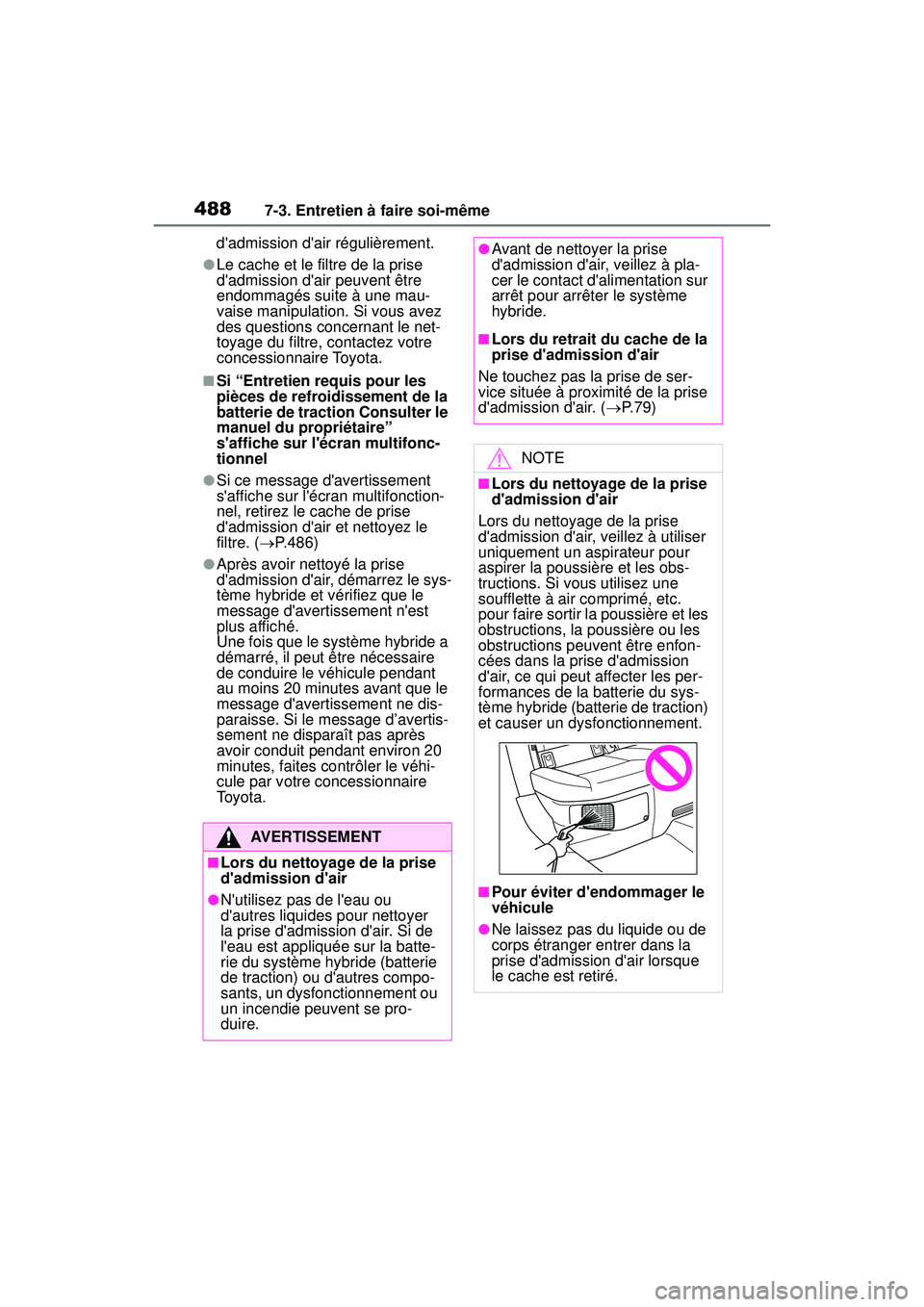

COROLLA HV_Dd'admission d'air régulièrement.
●Le cache et le filtre de la prise
d'admission d'air peuvent être
endommagés suite à une mau-
vaise manipulation. Si vous avez
des questions concernant le net-
toyage du filtre, contactez votre
concessionnaire Toyota.
■Si “Entretien requis pour les
pièces de refroidissement de la
batterie de traction Consulter le
manuel du propriétaire”
s'affiche sur l'écran multifonc-
tionnel
●Si ce message d'avertissement
s'affiche sur l'écran multifonction-
nel, retirez le cache de prise
d'admission d'air et nettoyez le
filtre. (
P.486)
●Après avoir nettoyé la prise
d'admission d'air, démarrez le sys-
tème hybride et vérifiez que le
message d'avertissement n'est
plus affiché.
Une fois que le système hybride a
démarré, il peut être nécessaire
de conduire le véhicule pendant
au moins 20 minutes avant que le
message d'avertissement ne dis-
paraisse. Si le message d’avertis-
sement ne disparaît pas après
avoir conduit pendant environ 20
minutes, faites contrôler le véhi-
cule par votre concessionnaire
To y o t a .
AVERTISSEMENT
■Lors du nettoyage de la prise
d'admission d'air
●N'utilisez pas de l'eau ou
d'autres liquides pour nettoyer
la prise d'admission d'air. Si de
l'eau est appliquée sur la batte-
rie du système hybride (batterie
de traction) ou d'autres compo-
sants, un dysfonctionnement ou
un incendie peuvent se pro-
duire.
●Avant de nettoyer la prise
d'admission d'air, veillez à pla-
cer le contact d'alimentation sur
arrêt pour arrêter le système
hybride.
■Lors du retrait du cache de la
prise d'admission d'air
Ne touchez pas la prise de ser-
vice située à proximité de la prise
d'admission d'air. ( P.79)
NOTE
■Lors du nettoyage de la prise
d'admission d'air
Lors du nettoyage de la prise
d'admission d'air, veillez à utiliser
uniquement un aspirateur pour
aspirer la poussière et les obs-
tructions. Si vous utilisez une
soufflette à air comprimé, etc.
pour faire sortir la poussière et les
obstructions, la poussière ou les
obstructions peuvent être enfon-
cées dans la prise d'admission
d'air, ce qui peut affecter les per-
formances de la batterie du sys-
tème hybride (batterie de traction)
et causer un dysfonctionnement.
■Pour éviter d'endommager le
véhicule
●Ne laissez pas du liquide ou de
corps étranger entrer dans la
prise d'admission d'air lorsque
le cache est retiré.

4897-3. Entretien à faire soi-même
COROLLA HV_D
7
Entretien et soin
■Si la pile de la clé électronique
est usée
Les symptômes suivants peuvent se
manifester:
●Le système d'accès et de démar-
rage mains libres et la télécom-
mande du verrouillage centralisé
ne fonctionnent pas correctement.
●La plage de fonctionnement est
réduite.
 Tournevis plat
 Petit tournevis plat
 Pile au lithium CR2032
■Utilisez une pile au lithium
CR2032
●Ces piles peuvent être achetées
chez votre concessionnaire
Toyota, dans les magasins d'équi-
pements électroménagers ou les
boutiques photo.
●Remplacez uniquement par le
même modèle ou un modèle équi-
valent, recommandé par le fabri-
cant.
●Débarrassez-vous des piles usa-

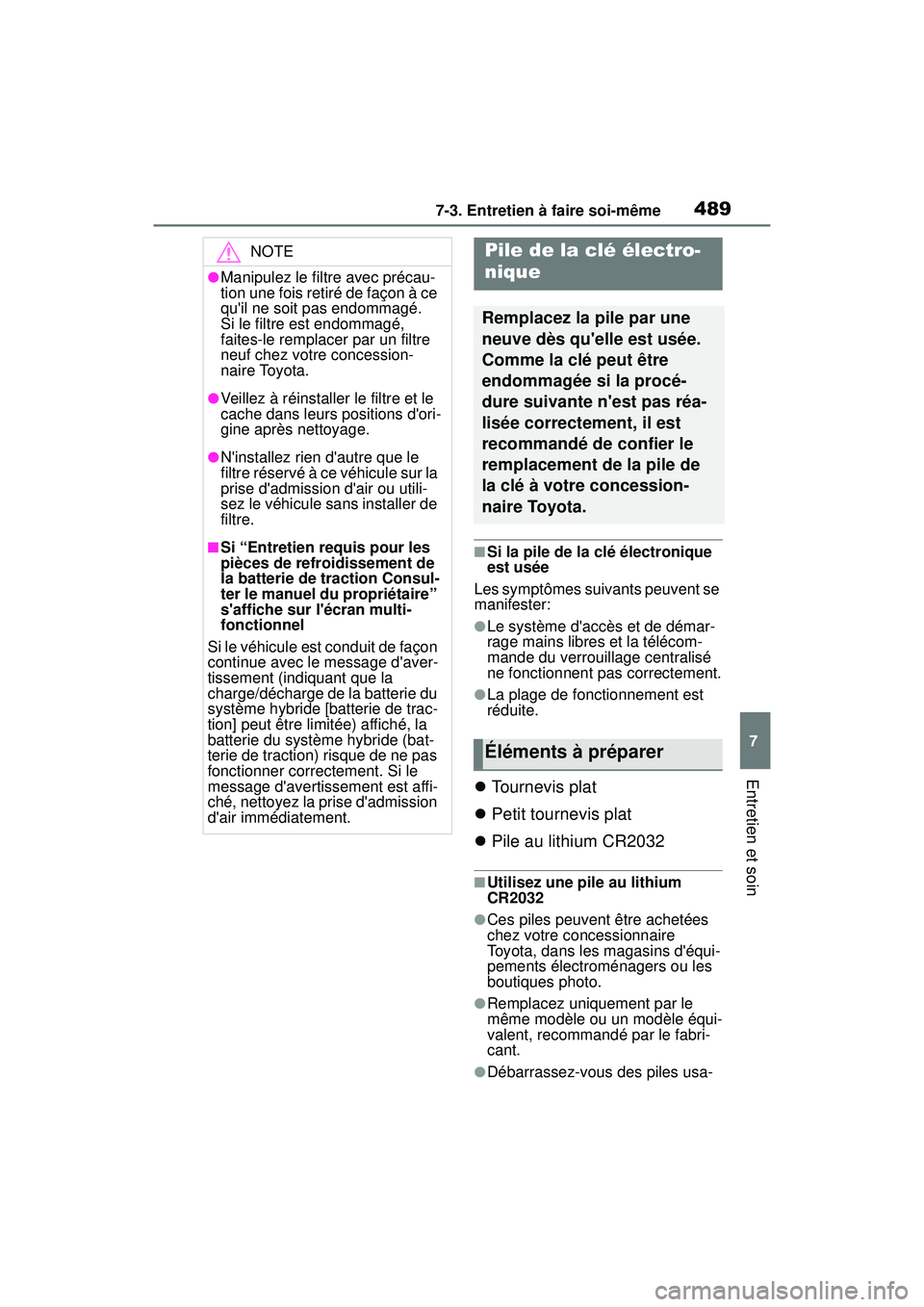

NOTE
●Manipulez le filtre avec précau-
tion une fois retiré de façon à ce
qu'il ne soit pas endommagé.
Si le filtre est endommagé,
faites-le remplacer par un filtre
neuf chez votre concession-
naire Toyota.
●Veillez à réinstaller le filtre et le
cache dans leurs positions d'ori-
gine après nettoyage.
●N'installez rien d'autre que le
filtre réservé à ce véhicule sur la
prise d'admission d'air ou utili-
sez le véhicule sans installer de
filtre.
■Si “Entretien requis pour les
pièces de refroidissement de
la batterie de traction Consul-
ter le manuel du propriétaire”
s'affiche sur l'écran multi-
fonctionnel
Si le véhicule est conduit de façon
continue avec le message d'aver-
tissement (indiquant que la
charge/décharge de la batterie du
système hybride [batterie de trac-
tion] peut être limitée) affiché, la
batterie du système hybride (bat-
terie de traction) risque de ne pas
fonctionner correctement. Si le
message d'avertissement est affi-
ché, nettoyez la prise d'admission
d'air immédiatement.
Pile de la clé électro-
nique
Remplacez la pile par une
neuve dès qu'elle est usée.
Comme la clé peut être
endommagée si la procé-
dure suivante n'est pas réa-
lisée correctement, il est
recommandé de confier le
remplacement de la pile de
la clé à votre concession-
naire Toyota.
Éléments à préparer

4907-3. Entretien à faire soi-même
COROLLA HV_Dgées conformément à la régle-
mentation locale.

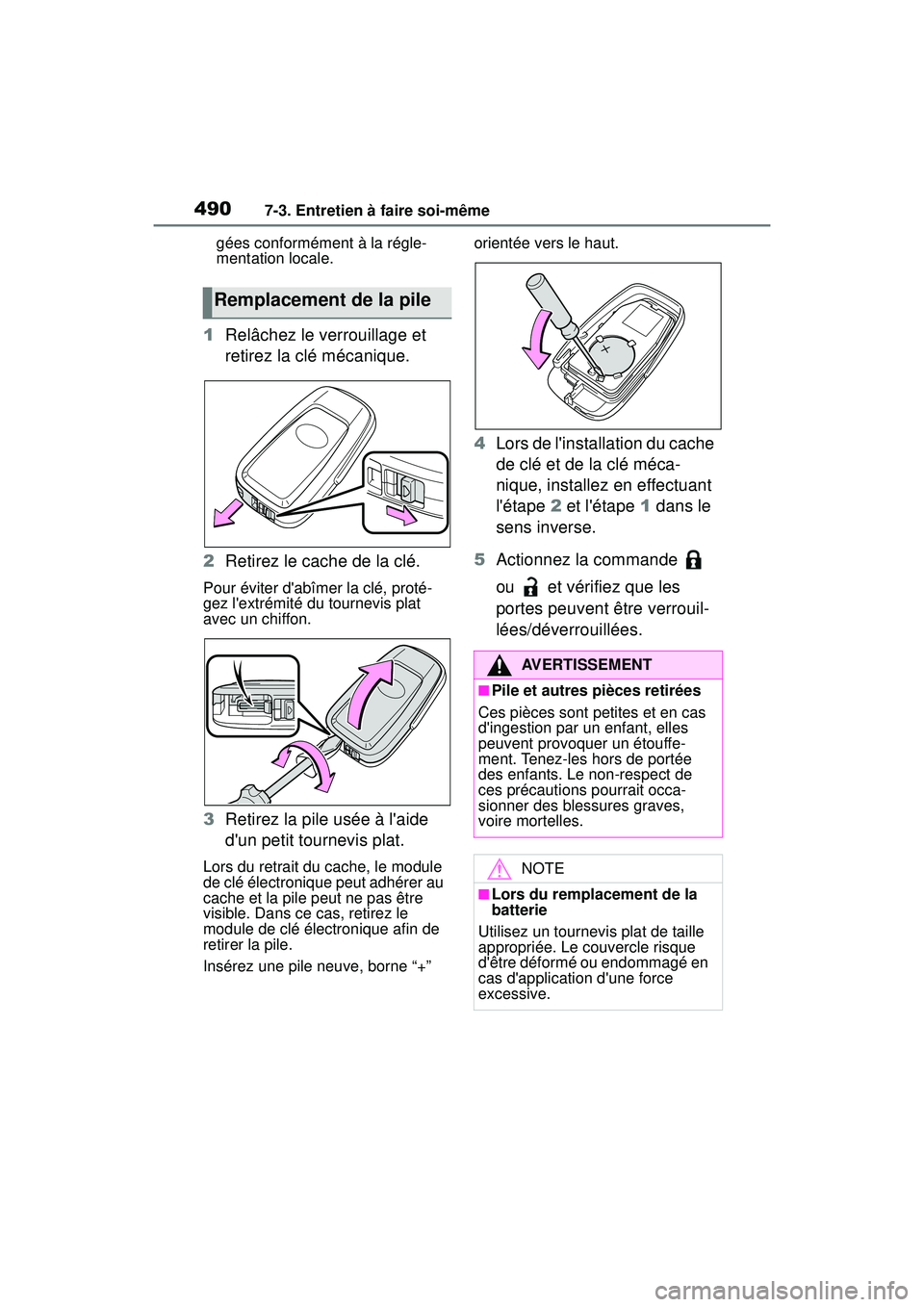

1
Relâchez le verrouillage et
retirez la clé mécanique.
2 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
3Retirez la pile usée à l'aide
d'un petit tournevis plat.
Lors du retrait du cache, le module
de clé électronique peut adhérer au
cache et la pile peut ne pas être
visible. Dans ce cas, retirez le
module de clé électronique afin de
retirer la pile.
Insérez une pile neuve, borne “+” orientée vers le haut.
4
Lors de l'installation du cache
de clé et de la clé méca-
nique, installez en effectuant
l'étape 2 et l'étape 1 dans le
sens inverse.
5 Actionnez la commande
ou et vérifiez que les
portes peuvent être verrouil-
lées/déverrouillées.
Remplacement de la pile
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas
d'ingestion par un enfant, elles
peuvent provoquer un étouffe-
ment. Tenez-les hors de portée
des enfants. Le non-respect de
ces précautions pourrait occa-
sionner des blessures graves,
voire mortelles.
NOTE
■Lors du remplacement de la
batterie
Utilisez un tournevis plat de taille
appropriée. Le couvercle risque
d'être déformé ou endommagé en
cas d'application d'une force
excessive.

4917-3. Entretien à faire soi-même
COROLLA HV_D
7
Entretien et soin

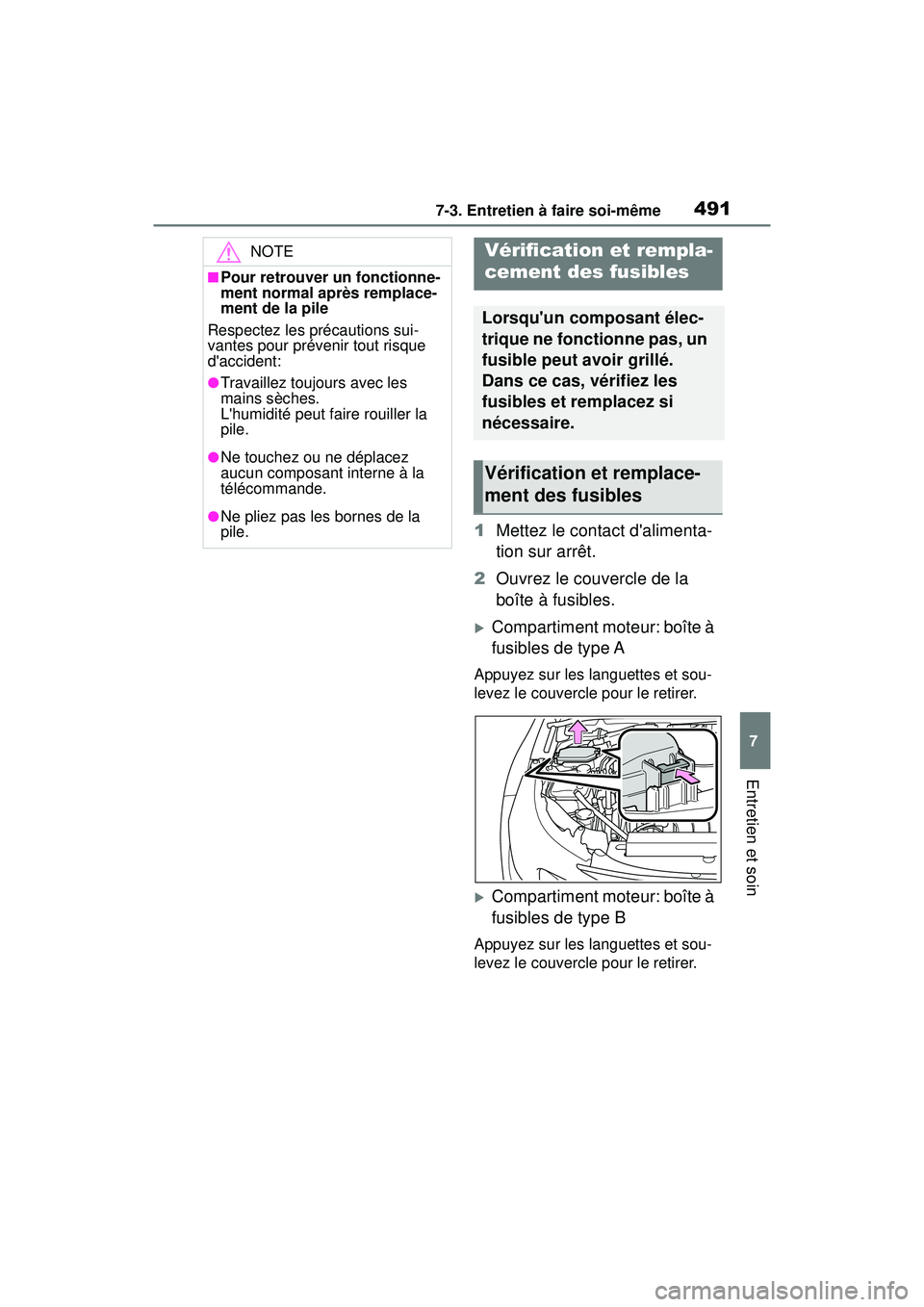

1 Mettez le contact d'alimenta-
tion sur arrêt.
2 Ouvrez le couvercle de la
boîte à fusibles.
Compartiment moteur: boîte à
fusibles de type A
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
NOTE
■Pour retrouver un fonctionne-
ment normal après remplace-
ment de la pile
Respectez les précautions sui-
vantes pour prévenir tout risque
d'accident:
●Travaillez toujours avec les
mains sèches.
L'humidité peut faire rouiller la
pile.
●Ne touchez ou ne déplacez
aucun composant interne à la
télécommande.
●Ne pliez pas les bornes de la
pile.
Vérification et rempla-
cement des fusibles
Lorsqu'un composant élec-
trique ne fonctionne pas, un
fusible peut avoir grillé.
Dans ce cas, vérifiez les
fusibles et remplacez si
nécessaire.
Vérification et remplace-
ment des fusibles

4927-3. Entretien à faire soi-même
COROLLA HV_D
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du
retrait/de l'installation du couvercle.
3Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide
de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un
fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le cou- vercle de la boîte à fusibles.
Ty pe A
Fusible normal
Fusible grillé
Ty pe BFusible normal
Fusible grillé
Ty pe CFusible normal
Fusible grillé

4937-3. Entretien à faire soi-même
COROLLA HV_D
7
Entretien et soin

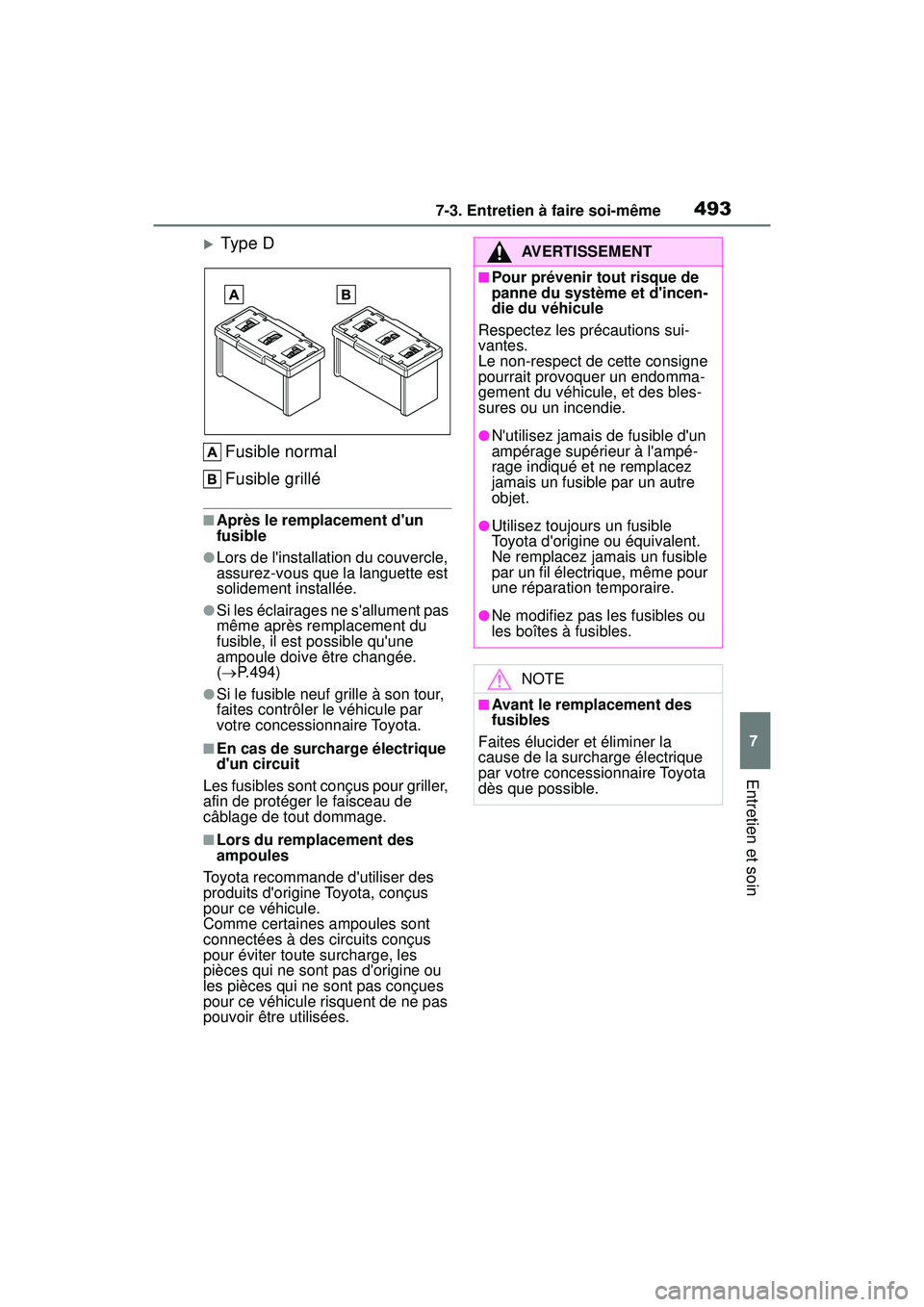

Type D Fusible normal
Fusible grillé
■Après le remplacement d'un
fusible
●Lors de l'installation du couvercle,
assurez-vous que la languette est
solidement installée.
●Si les éclairages ne s'allument pas
même après remplacement du
fusible, il est possible qu'une
ampoule doive être changée.
(  P. 4 9 4 )
●Si le fusible neuf grille à son tour,
faites contrôler le véhicule par
votre concessionnaire Toyota.
■En cas de surcharge électrique
d'un circuit
Les fusibles sont conçus pour griller,
afin de protéger le faisceau de
câblage de tout dommage.
■Lors du remplacement des
ampoules
Toyota recommande d'utiliser des
produits d'origine Toyota, conçus
pour ce véhicule.
Comme certaines ampoules sont
connectées à des circuits conçus
pour éviter toute surcharge, les
pièces qui ne sont pas d'origine ou
les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas
pouvoir être utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de
panne du système et d'incen-
die du véhicule
Respectez les précautions sui-
vantes.
Le non-respect de cette consigne
pourrait provoquer un endomma-
gement du véhicule, et des bles-
sures ou un incendie.
●N'utilisez jamais de fusible d'un
ampérage supérieur à l'ampé-
rage indiqué et ne remplacez
jamais un fusible par un autre
objet.
●Utilisez toujours un fusible
Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible
par un fil électrique, même pour
une réparation temporaire.
●Ne modifiez pas les fusibles ou
les boîtes à fusibles.
NOTE
■Avant le remplacement des
fusibles
Faites élucider et éliminer la
cause de la surcharge électrique
par votre concessionnaire Toyota
dès que possible.

4947-3. Entretien à faire soi-même
COROLLA HV_D
Vérifiez la puissance de
l'ampoule à remplacer.
( P.568)
■Avant Feux de gabarit avant
■Arrière
Feux de recul
Clignotants arrière
Feux de gabarit arrière
■Ampoules qui doivent être
remplacées par votre
concessionnaire Toyota
 Phares/éclairages de jour
 Feux de stationnement
 Clignotants avant
 Feux arrière
 Feux de stop
 Troisième feu stop
 Éclairages de plaque d'imma-
triculation
■Ampoules à LED
Les éclairages autres que feux de
gabarit avant, clignotants arrière,
feux de gabarit arrière et feux de
recul sont constitués d'un ensemble
de LED. Si l'une des LED vient à
griller, confiez votre véhicule à votre
concessionnaire Toyota pour faire
remplacer l'ampoule.
■Accumulation de condensation
à l'intérieur de l'optique
Dans certaines situations, par
exemple lorsque vous conduisez la

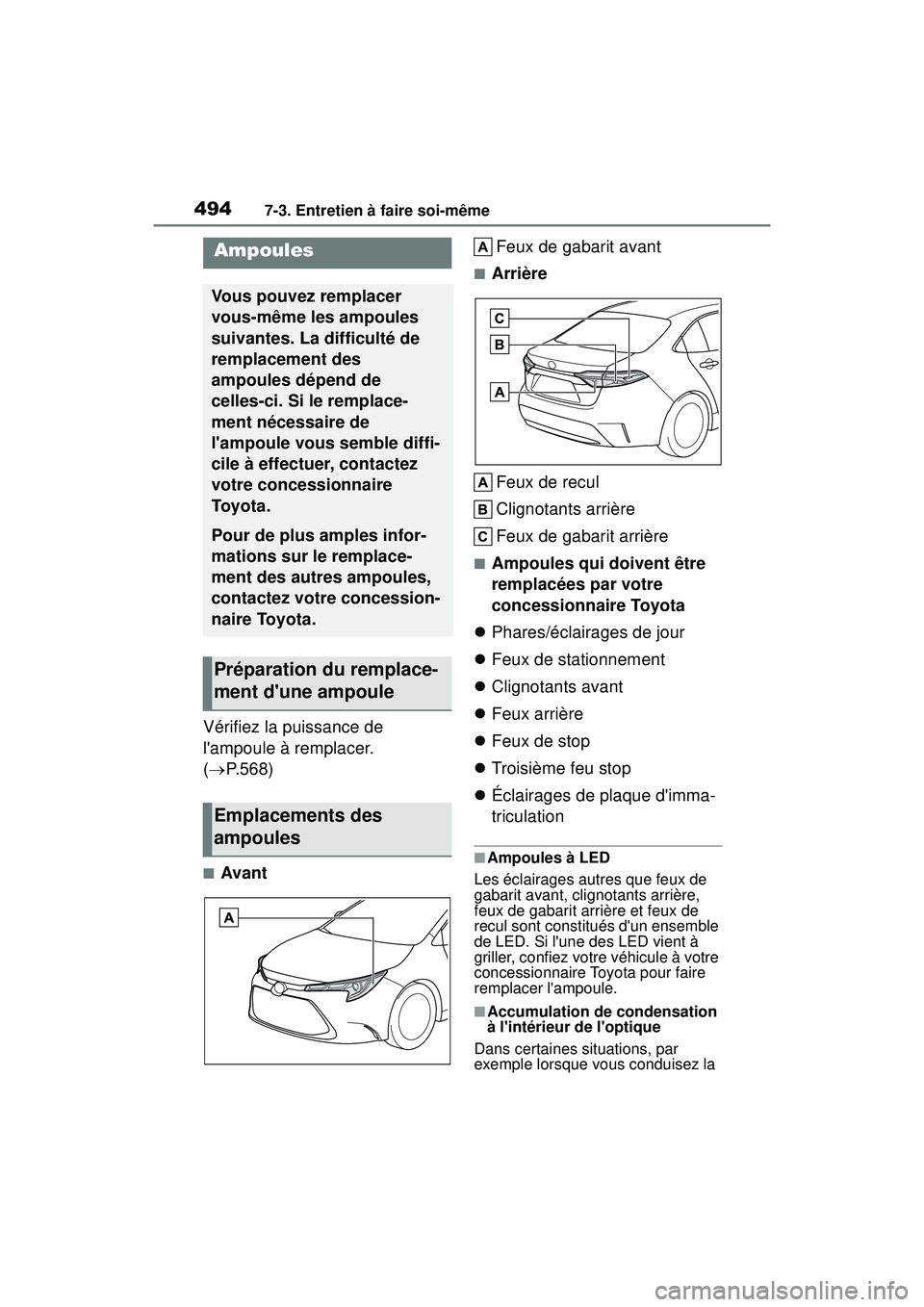

Ampoules
Vous pouvez remplacer
vous-même les ampoules
suivantes. La difficulté de
remplacement des
ampoules dépend de
celles-ci. Si le remplace-
ment nécessaire de
l'ampoule vous semble diffi-
cile à effectuer, contactez
votre concessionnaire
To y o t a .
Pour de plus amples infor-
mations sur le remplace-
ment des autres ampoules,
contactez votre concession-
naire Toyota.
Préparation du remplace-
ment d'une ampoule
Emplacements des
ampoules
