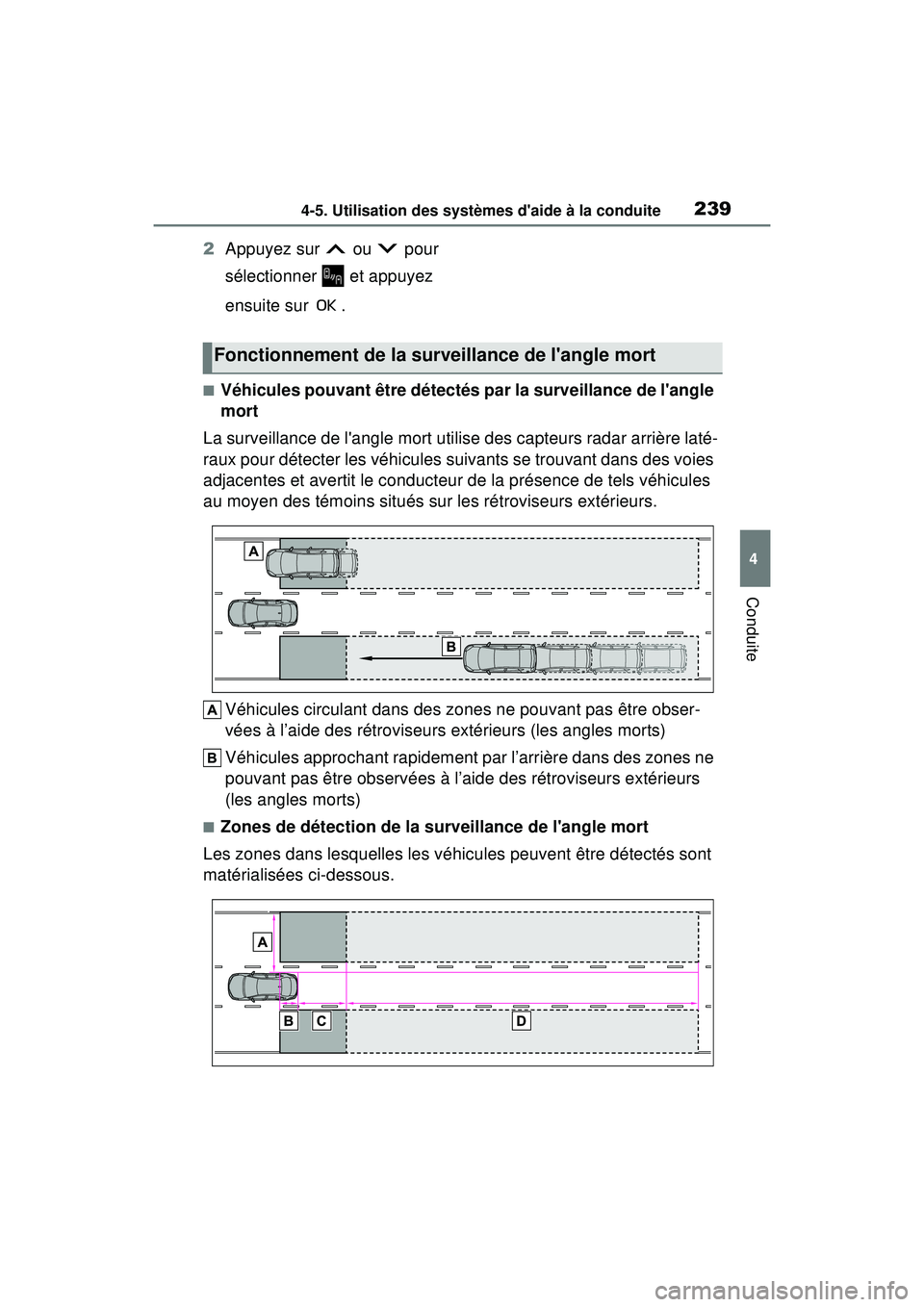

2020 TOYOTA COROLLA HYBRID Manuel du propriétaire (in French)

2394-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite
2 Appuyez sur ou pour
sélectionner et appuyez
ensuite sur .
■Véhicules pouvant être détectés par la surveillance de l'angle
mort
La surveillance de l'angle mort utilise des capteurs radar arrière laté-
raux pour détecter les véhicules suivants se trouvant dans des voies
adjacentes et avertit le conducteur de la présence de tels véhicules
au moyen des témoins situés sur les rétroviseurs extérieurs.
Véhicules circulant dans des zones ne pouvant pas être obser-
vées à l’aide des rétroviseurs extérieurs (les angles morts)
Véhicules approchant rapidement par l’arrière dans des zones ne
pouvant pas être observées à l’aide des rétroviseurs extérieurs
(les angles morts)
■Zones de détection de la surveillance de l'angle mort
Les zones dans lesquelles les véhicules peuvent être détectés sont
matérialisées ci-dessous.
Fonctionnement de la surveillance de l'angle mort

2404-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_DLa zone de chaque détection est de:
Environ 1,6 ft. (0,5 m) à 11,5 ft. (3,5 m) de chaque côté du véhi-
cule
*1
Environ 3,3 ft. (1 m) en avant du pare-chocs arrière
Environ 9,8 ft. (3 m) du pare-chocs arrière
Entre environ 9,8 ft. (3 m) et 197 ft. (60 m) du pare-chocs arrière
*2
*1: La zone entre le côté du véhicule et 1,6 ft. (0,5 m) depuis le côté du véhi-
cule ne peut pas être détectée.
*2: Plus la différence de vitesse entre votre véhicule et le véhicule détecté est élevée, plus la distance de détection du véhicule sera élevée, faisant
ainsi s’allumer ou clignoter le témoin du rétroviseur extérieur.
■La surveillance de l'angle mort
fonctionne lorsque
La surveillance de l'angle mort est
opérationnelle lorsque toutes les
conditions suivantes sont remplies:
●La surveillance de l'angle mort est
activée.
●Le levier de vitesses est sur une
position autre que R.
●La vitesse du véhicule est supé-
rieure à environ 10 mph (16 km/h).
■La surveillance de l'angle mort
détecte un véhicule lorsque
La surveillance de l'angle mort
détecte un véhicule dans la zone de
détection dans les situations sui-
vantes:
●Votre véhicule est dépassé par un
véhicule circulant dans une voie
adjacente.
●Vous dépassez lentement un véhi-
cule situé dans une voie
adjacente.
●Un autre véhicule entre dans la
zone de détection au moment d'un
changement de voie.
■Conditions dans lesquelles la
surveillance de l'angle mort ne
détecte pas un véhicule
La surveillance de l'angle mort n'est
pas conçue pour détecter les véhi- cules et/ou objets des types sui-
vants:
●Motos de petites cylindrées, vélos,
piétons, etc.*
●Véhicules circulant en sens
inverse
●Glissières de sécurité, murs, pan-
neaux, véhicules en stationne-
ment et objets fixes similaires
*
●Véhicules suivant le vôtre dans la
même voie de circulation*
●Véhicules circulant à 2 voies de
circulation de votre véhicule*
●Véhicules rapidement dépassés
par votre véhicule*
*
: Selon les conditions, il peut arriver qu’un véhicule et/ou un objet
soient détectés.
■Conditions dans lesquelles la
surveillance de l'angle mort
peut ne pas fonctionner correc-
tement
●La surveillance de l'angle mort
peut ne pas détecter correctement
les véhicules dans les situations
suivantes:
• Lorsque le capteur est désaligné
en raison d’un choc violent au
niveau du capteur ou de sa zone
environnante
• Lorsque de la boue, de la neige,

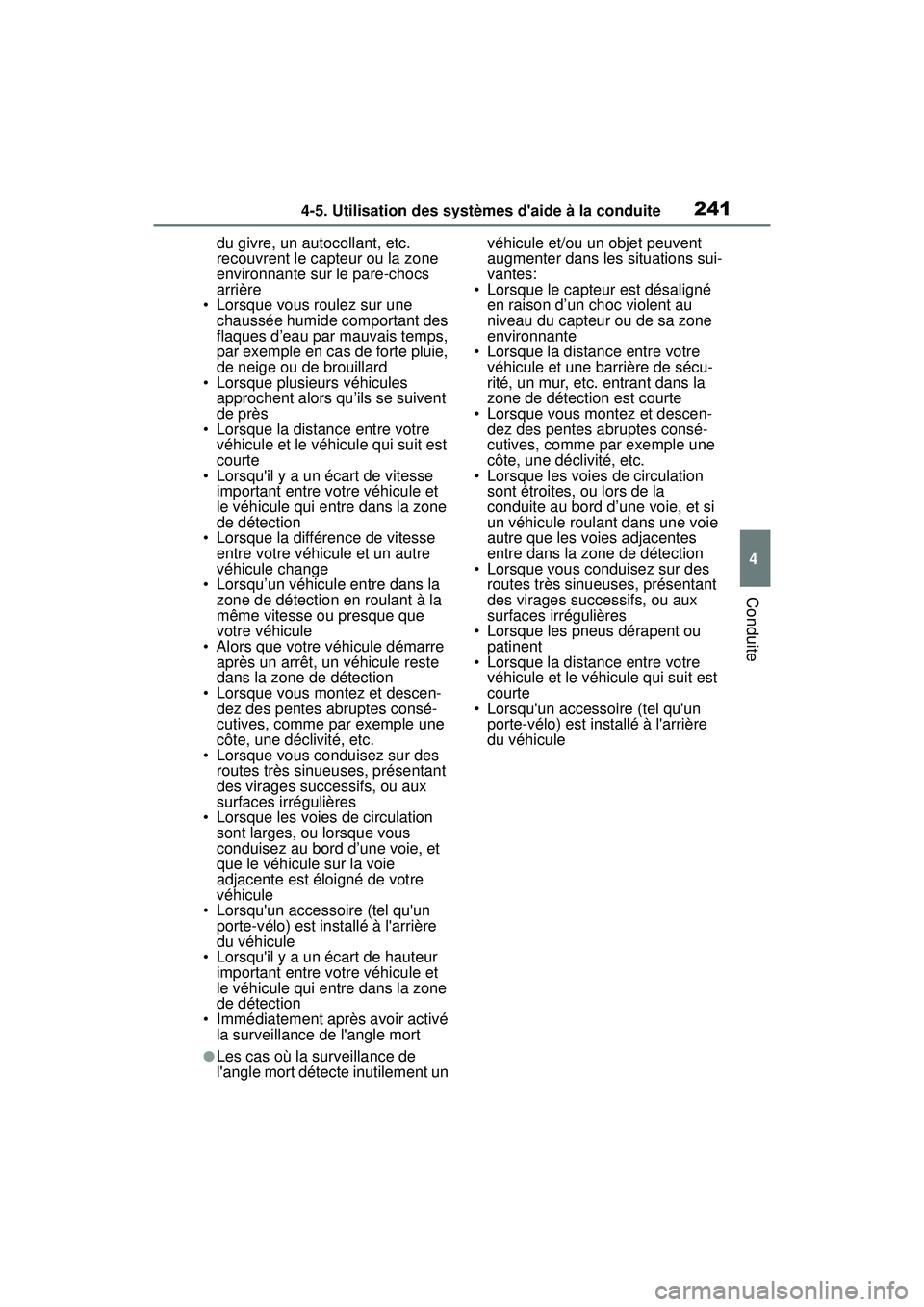

2414-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite
du givre, un autocollant, etc.
recouvrent le capteur ou la zone
environnante sur le pare-chocs
arrière
• Lorsque vous roulez sur une chaussée humide comportant des
flaques d’eau par mauvais temps,
par exemple en cas de forte pluie,
de neige ou de brouillard
• Lorsque plusieurs véhicules approchent alors qu’ils se suivent
de près
• Lorsque la distance entre votre véhicule et le véhicule qui suit est
courte
• Lorsqu'il y a un écart de vitesse important entre votre véhicule et
le véhicule qui entre dans la zone
de détection
• Lorsque la différence de vitesse entre votre véhicule et un autre
véhicule change
• Lorsqu’un véhicule entre dans la zone de détection en roulant à la
même vitesse ou presque que
votre véhicule
• Alors que votre véhicule démarre
après un arrêt, un véhicule reste
dans la zone de détection
• Lorsque vous montez et descen-
dez des pentes abruptes consé-
cutives, comme par exemple une
côte, une déclivité, etc.
• Lorsque vous conduisez sur des routes très sinueuses, présentant
des virages successifs, ou aux
surfaces irrégulières
• Lorsque les voies de circulation sont larges, ou lorsque vous
conduisez au bord d’une voie, et
que le véhicule sur la voie
adjacente est éloigné de votre
véhicule
• Lorsqu'un accessoire (tel qu'un porte-vélo) est installé à l'arrière
du véhicule
• Lorsqu'il y a un écart de hauteur
important entre votre véhicule et
le véhicule qui entre dans la zone
de détection
• Immédiatement après avoir activé la surveillance de l'angle mort
●Les cas où la surveillance de
l'angle mort détecte inutilement un véhicule et/ou un objet peuvent
augmenter dans les situations sui-
vantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au
niveau du capteur ou de sa zone
environnante
• Lorsque la distance entre votre véhicule et une barrière de sécu-
rité, un mur, etc. entrant dans la
zone de détection est courte
• Lorsque vous montez et descen-
dez des pentes abruptes consé-
cutives, comme par exemple une
côte, une déclivité, etc.
• Lorsque les voies de circulation sont étroites, ou lors de la
conduite au bord d’une voie, et si
un véhicule roulant dans une voie
autre que les voies adjacentes
entre dans la zone de détection
• Lorsque vous conduisez sur des routes très sinueuses, présentant
des virages successifs, ou aux
surfaces irrégulières
• Lorsque les pneus dérapent ou patinent
• Lorsque la distance entre votre véhicule et le véhicule qui suit est
courte
• Lorsqu'un accessoire (tel qu'un porte-vélo) est installé à l'arrière
du véhicule

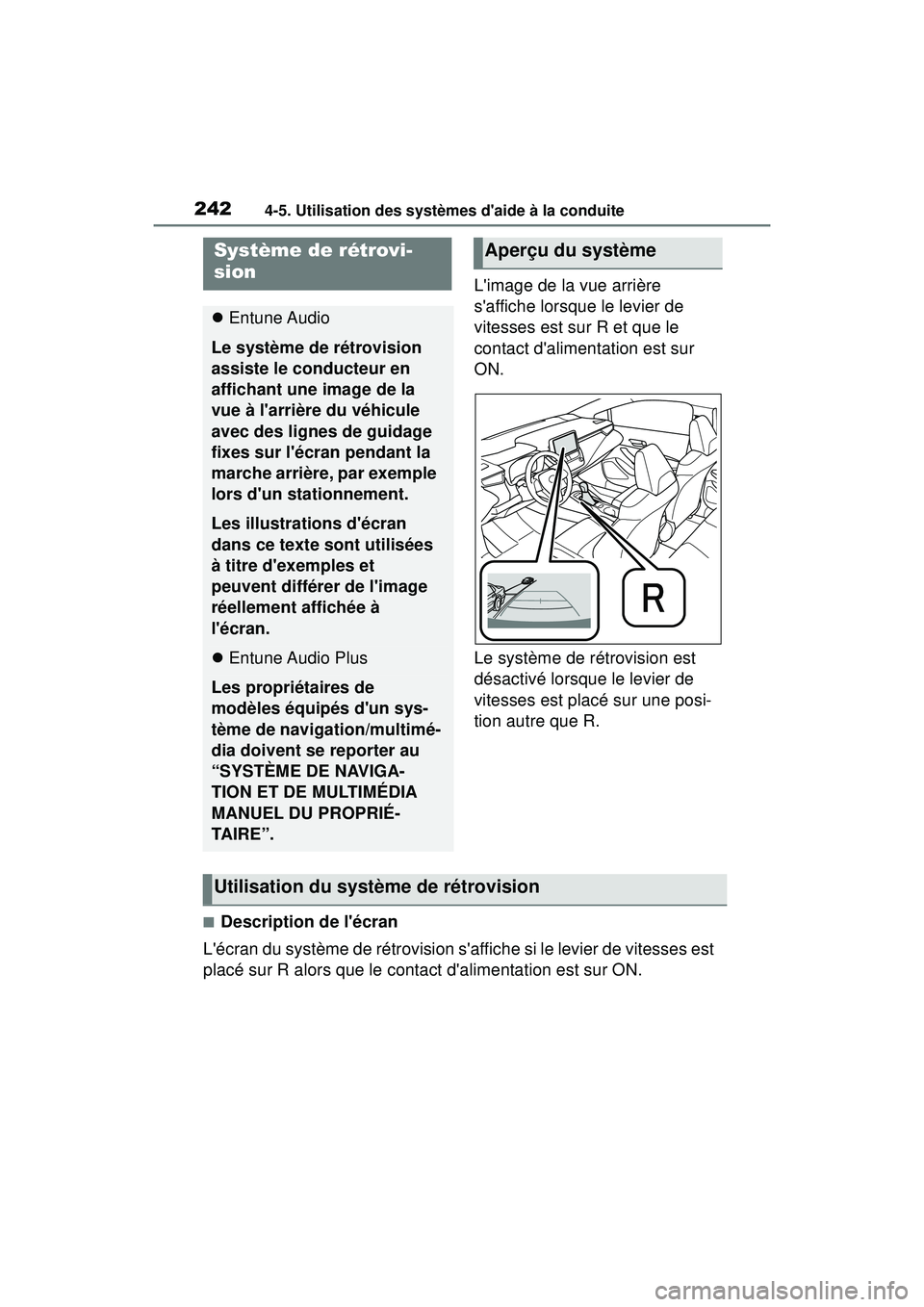

2424-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
L'image de la vue arrière
s'affiche lorsque le levier de
vitesses est sur R et que le
contact d'alimentation est sur
ON.
Le système de rétrovision est
désactivé lorsque le levier de
vitesses est placé sur une posi-
tion autre que R.
■Description de l'écran
L'écran du système de rétrovision s'affiche si le levier de vitesses est
placé sur R alors que le contact d'alimentation est sur ON.
Système de rétrovi-
sion
 Entune Audio
Le système de rétrovision
assiste le conducteur en
affichant une image de la
vue à l'arrière du véhicule
avec des lignes de guidage
fixes sur l'écran pendant la
marche arrière, par exemple
lors d'un stationnement.
Les illustrations d'écran
dans ce texte sont utilisées
à titre d'exemples et
peuvent différer de l'image
réellement affichée à
l'écran.
Entune Audio Plus
Les propriétaires de
modèles équipés d'un sys-
tème de navigation/multimé-
dia doivent se reporter au
“SYSTÈME DE NAVIGA-
TION ET DE MULTIMÉDIA
MANUEL DU PROPRIÉ-
TA I R E ” .
Aperçu du système
Utilisation du système de rétrovision

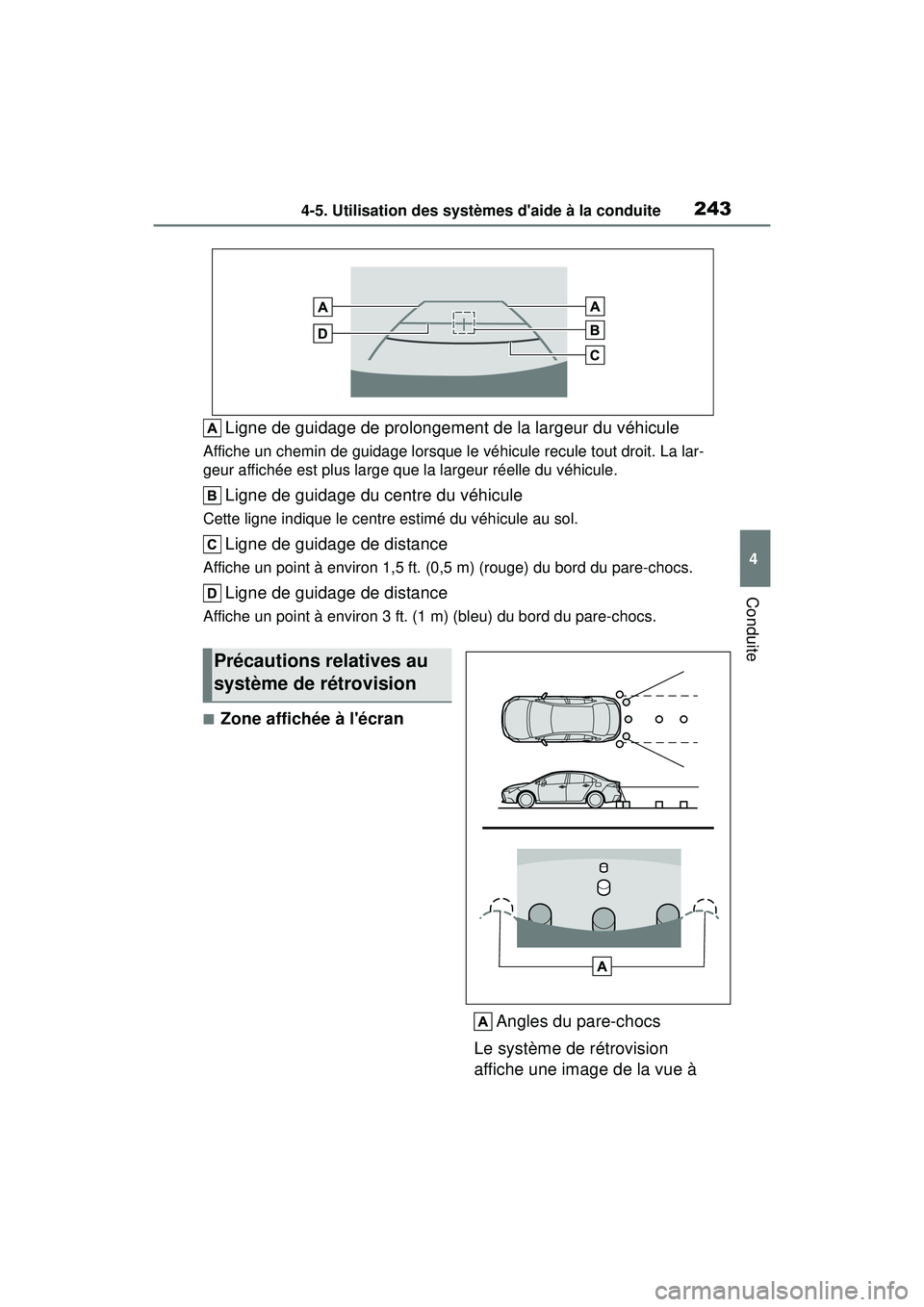

2434-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite
Ligne de guidage de prolongement de la largeur du véhicule
Affiche un chemin de guidage lorsque le véhicule recule tout droit. La lar-
geur affichée est plus large que la largeur réelle du véhicule.
Ligne de guidage du centre du véhicule
Cette ligne indique le centre estimé du véhicule au sol.
Ligne de guidage de distance
Affiche un point à environ 1,5 ft. (0,5 m) (rouge) du bord du pare-chocs.
Ligne de guidage de distance
Affiche un point à environ 3 ft. (1 m) (bleu) du bord du pare-chocs.
■Zone affichée à l'écran Angles du pare-chocs
Le système de rétrovision
affiche une image de la vue à
Précautions relatives au
système de rétrovision

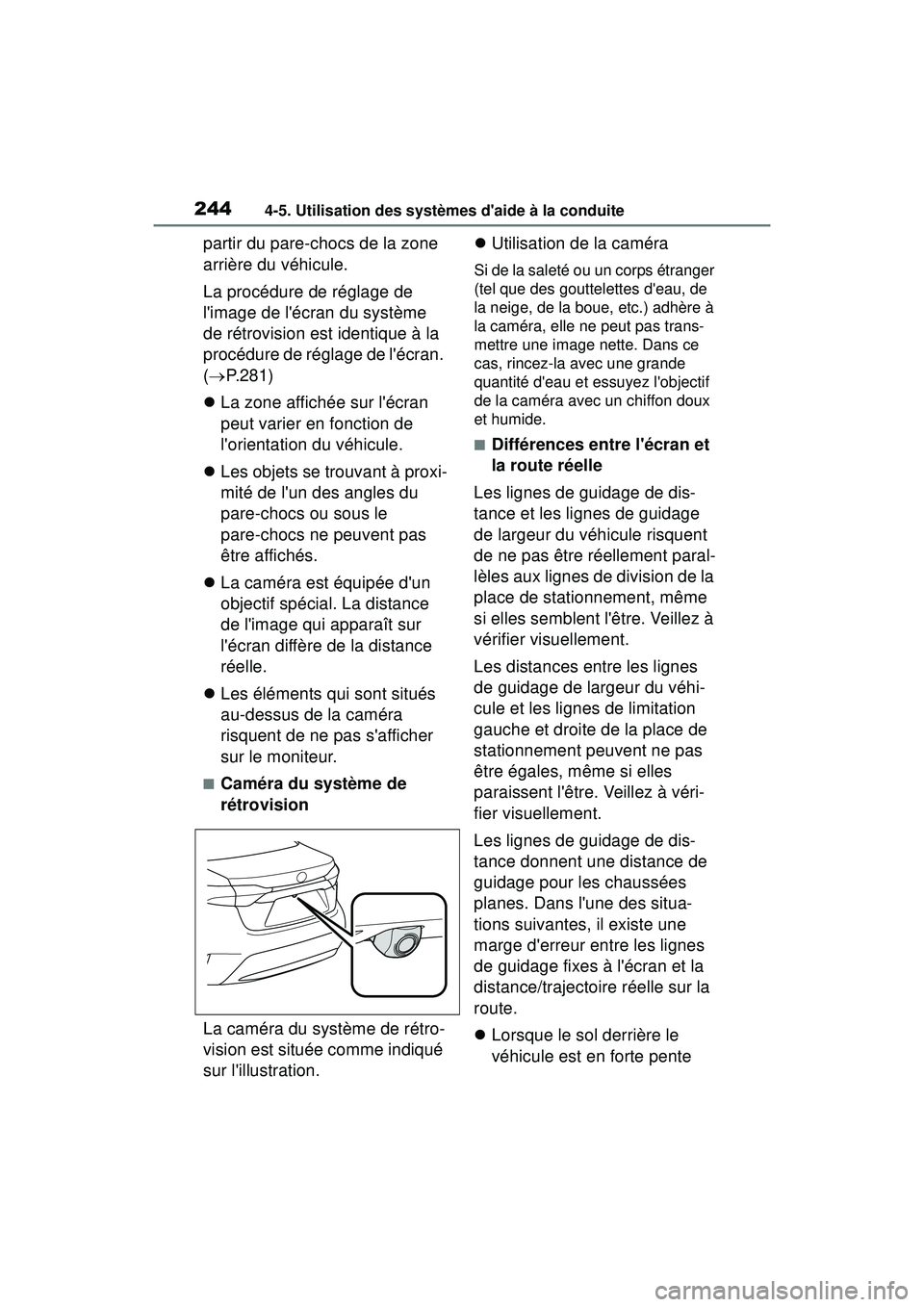

2444-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
partir du pare-chocs de la zone
arrière du véhicule.
La procédure de réglage de
l'image de l'écran du système
de rétrovision est identique à la
procédure de réglage de l'écran.
( P.281)
 La zone affichée sur l'écran
peut varier en fonction de
l'orientation du véhicule.
 Les objets se trouvant à proxi-
mité de l'un des angles du
pare-chocs ou sous le
pare-chocs ne peuvent pas
être affichés.
 La caméra est équipée d'un
objectif spécial. La distance
de l'image qui apparaît sur
l'écran diffère de la distance
réelle.
 Les éléments qui sont situés
au-dessus de la caméra
risquent de ne pas s'afficher
sur le moniteur.
■Caméra du système de
rétrovision
La caméra du système de rétro-
vision est située comme indiqué
sur l'illustration. 
Utilisation de la caméra
Si de la saleté ou un corps étranger
(tel que des gouttelettes d'eau, de
la neige, de la boue, etc.) adhère à
la caméra, elle ne peut pas trans-
mettre une image nette. Dans ce
cas, rincez-la avec une grande
quantité d'eau et essuyez l'objectif
de la caméra avec un chiffon doux
et humide.
■Différences entre l'écran et
la route réelle
Les lignes de guidage de dis-
tance et les lignes de guidage
de largeur du véhicule risquent
de ne pas être réellement paral-
lèles aux lignes de division de la
place de stationnement, même
si elles semblent l'être. Veillez à
vérifier visuellement.
Les distances entre les lignes
de guidage de largeur du véhi-
cule et les lignes de limitation
gauche et droite de la place de
stationnement peuvent ne pas
être égales, même si elles
paraissent l'être. Veillez à véri-
fier visuellement.
Les lignes de guidage de dis-
tance donnent une distance de
guidage pour les chaussées
planes. Dans l'une des situa-
tions suivantes, il existe une
marge d'erreur entre les lignes
de guidage fixes à l'écran et la
distance/trajectoire réelle sur la
route.
 Lorsque le sol derrière le
véhicule est en forte pente

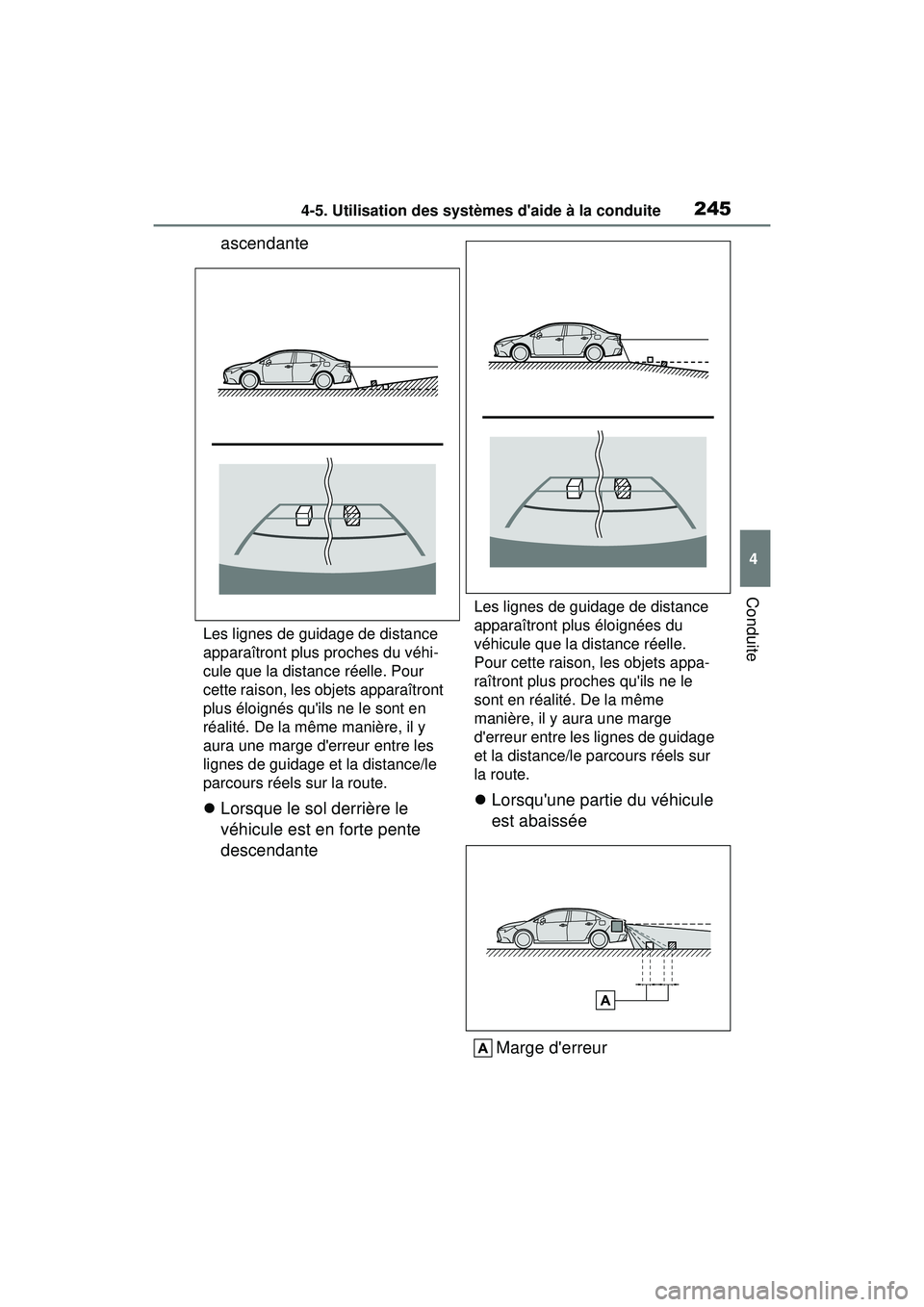

2454-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite
ascendante
Les lignes de guidage de distance
apparaîtront plus proches du véhi-
cule que la distance réelle. Pour
cette raison, les objets apparaîtront
plus éloignés qu'ils ne le sont en
réalité. De la même manière, il y
aura une marge d'erreur entre les
lignes de guidage et la distance/le
parcours réels sur la route.
 Lorsque le sol derrière le
véhicule est en forte pente
descendante
Les lignes de guidage de distance
apparaîtront plus éloignées du
véhicule que la distance réelle.
Pour cette raison, les objets appa-
raîtront plus proches qu'ils ne le
sont en réalité. De la même
manière, il y aura une marge
d'erreur entre les lignes de guidage
et la distance/le parcours réels sur
la route.
Lorsqu'une partie du véhicule
est abaissée
Marge d'erreur

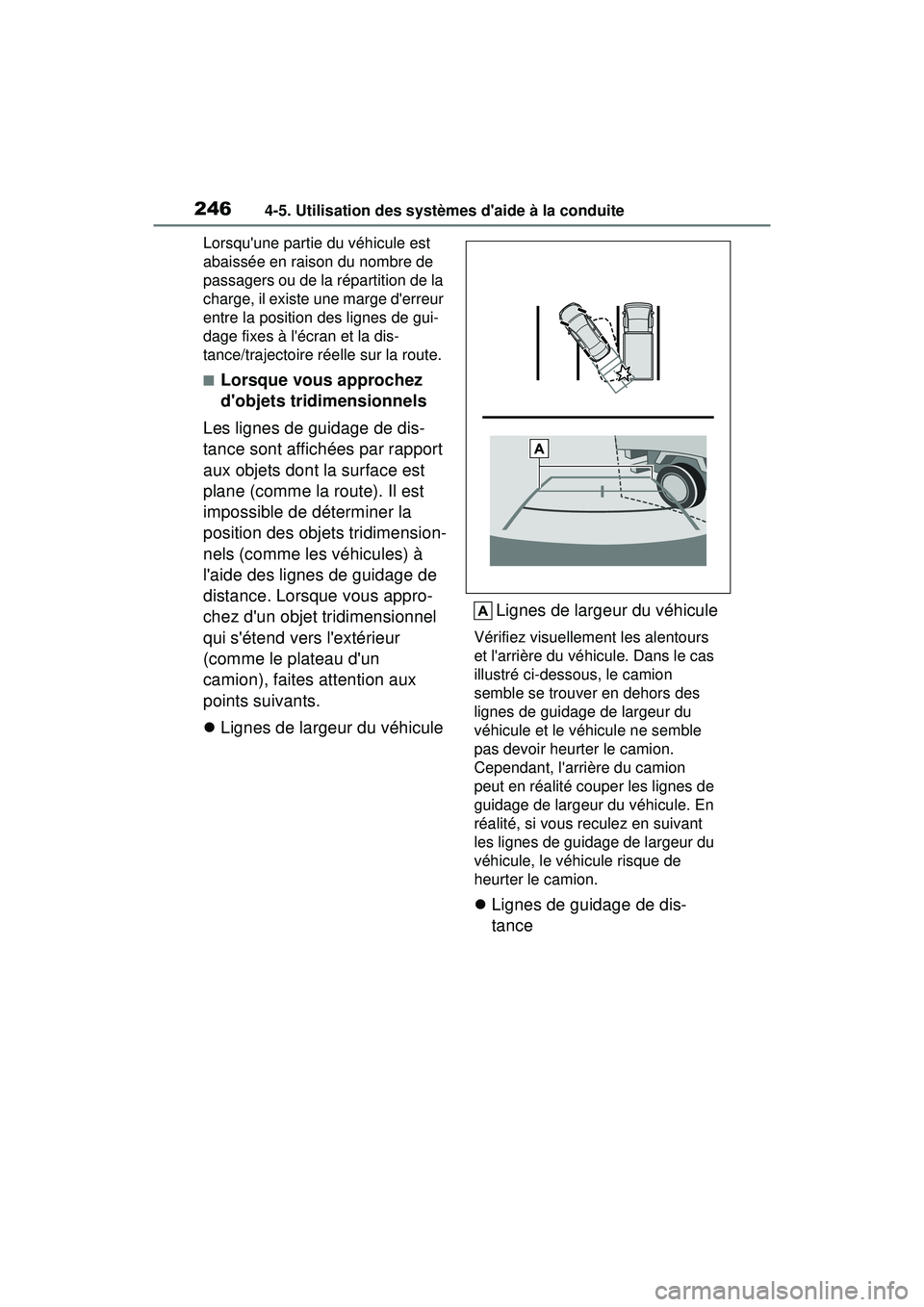

2464-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_DLorsqu'une partie du véhicule est
abaissée en raison du nombre de
passagers ou de la répartition de la
charge, il existe une marge d'erreur
entre la position des lignes de gui-
dage fixes à l'écran et la dis-
tance/trajectoire réelle sur la route.
■Lorsque vous approchez
d'objets tridimensionnels
Les lignes de guidage de dis-
tance sont affichées par rapport
aux objets dont la surface est
plane (comme la route). Il est
impossible de déterminer la
position des objets tridimension-
nels (comme les véhicules) à
l'aide des lignes de guidage de
distance. Lorsque vous appro-
chez d'un objet tridimensionnel
qui s'étend vers l'extérieur
(comme le plateau d'un
camion), faites attention aux
points suivants.
 Lignes de largeur du véhicule Lignes de largeur du véhicule
Vérifiez visuellement les alentours
et l'arrière du véhicule. Dans le cas
illustré ci-dessous, le camion
semble se trouver en dehors des
lignes de guidage de largeur du
véhicule et le véhicule ne semble
pas devoir heurter le camion.
Cependant, l'arrière du camion
peut en réalité couper les lignes de
guidage de largeur du véhicule. En
réalité, si vous reculez en suivant
les lignes de guidage de largeur du
véhicule, le véhicule risque de
heurter le camion.

Lignes de guidage de dis-
tance
