2020 TOYOTA COROLLA HYBRID Manuel du propriétaire (in French)

5038-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
8-2 .Mes ure s à p ren dre en ca s d'urg ence

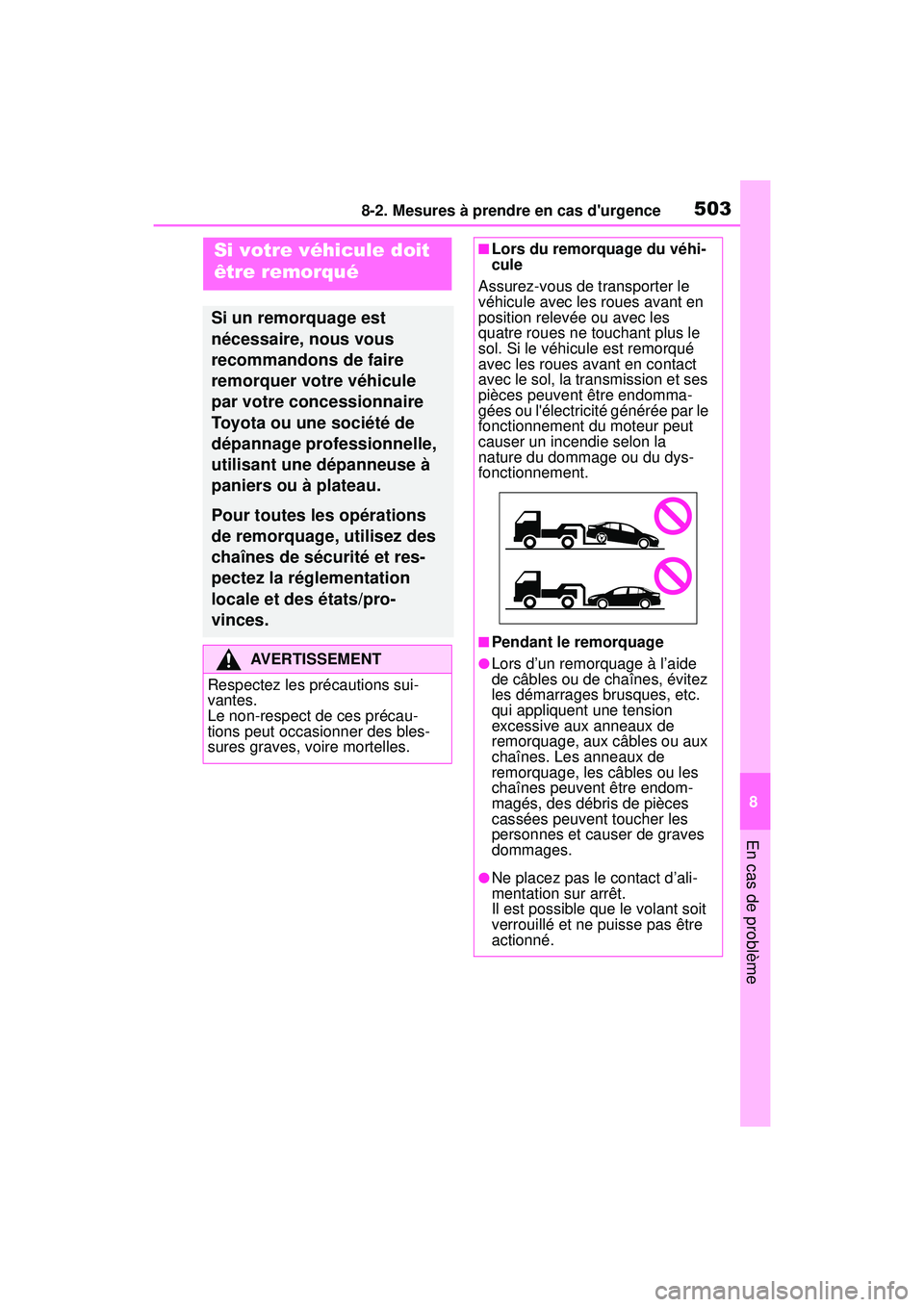

Si votre véhicule doit
être remorqué
Si un remorquage est
nécessaire, nous vous
recommandons de faire
remorquer votre véhicule
par votre concessionnaire
Toyota ou une société de
dépannage professionnelle,
utilisant une dépanneuse à
paniers ou à plateau.
Pour toutes les opérations
de remorquage, utilisez des
chaînes de sécurité et res-
pectez la réglementation
locale et des états/pro-
vinces.
AVERTISSEMENT
Respectez les précautions sui-
vantes.
Le non-respect de ces précau-
tions peut occasionner des bles-
sures graves, voire mortelles.
■Lors du remorquage du véhi-
cule
Assurez-vous de transporter le
véhicule avec les roues avant en
position relevée ou avec les
quatre roues ne touchant plus le
sol. Si le véhicule est remorqué
avec les roues avant en contact
avec le sol, la transmission et ses
pièces peuvent être endomma-
gées ou l'électricité générée par le
fonctionnement du moteur peut
causer un incendie selon la
nature du dommage ou du dys-
fonctionnement.
■Pendant le remorquage
●Lors d’un remorquage à l’aide
de câbles ou de chaînes, évitez
les démarrages brusques, etc.
qui appliquent une tension
excessive aux anneaux de
remorquage, aux câbles ou aux
chaînes. Les anneaux de
remorquage, les câbles ou les
chaînes peuvent être endom-
magés, des débris de pièces
cassées peuvent toucher les
personnes et causer de graves
dommages.
●Ne placez pas le contact d’ali-
mentation sur arrêt.
Il est possible que le volant soit
verrouillé et ne puisse pas être
actionné.

5048-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
Les situations suivantes pour-
raient être le signe d’un pro-
blème de transmission.
Contactez votre concession-
naire Toyota ou une société de
dépannage professionnelle
avant le remorquage.
Le message d’avertissement
du système hybride s’affiche
sur l’écran multifonctionnel et
le véhicule ne roule pas.
 Le véhicule fait un bruit anor-
mal.
Ne remorquez pas avec une
dépanneuse à palan, pour éviter
tout dommage à la carrosserie.

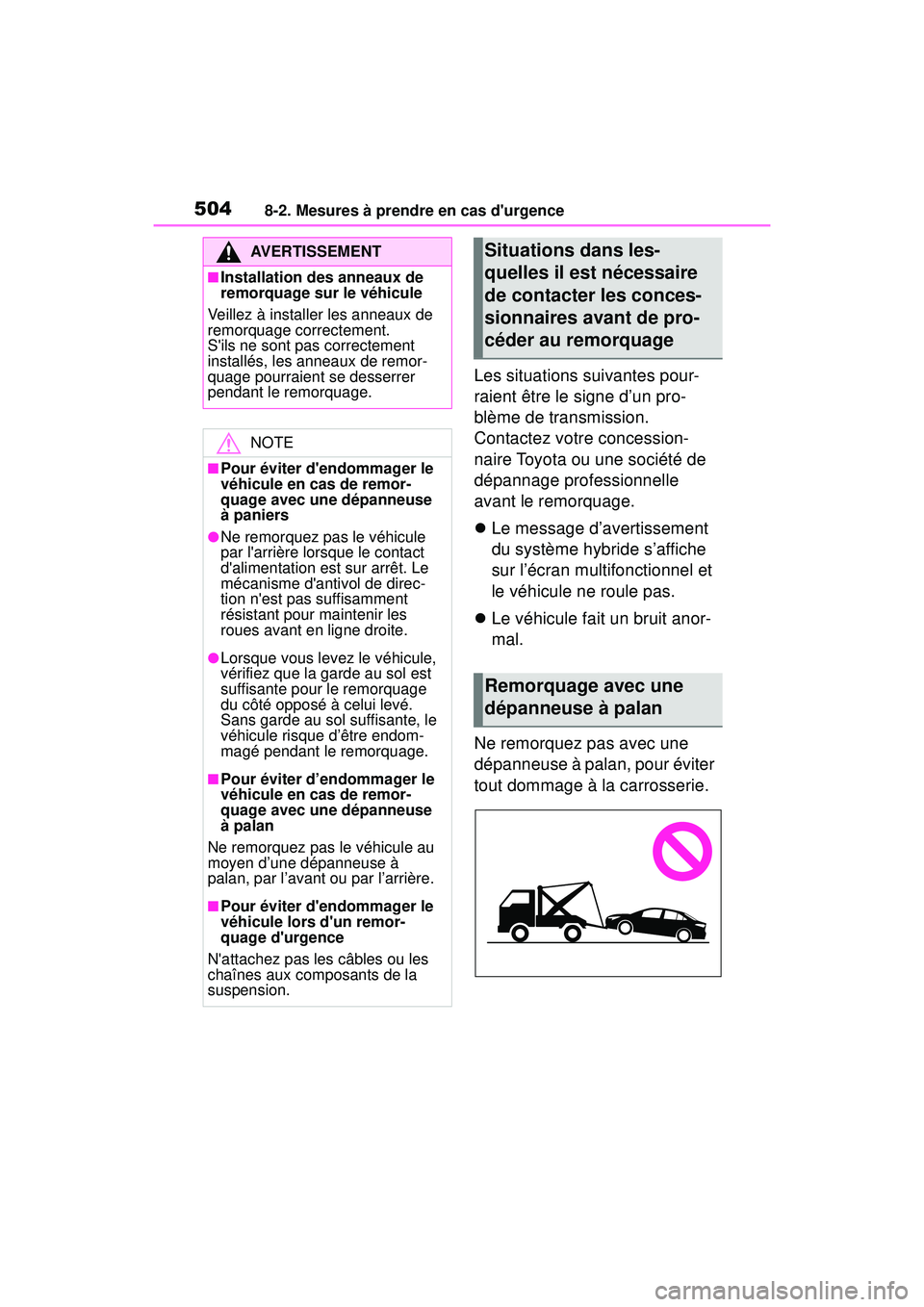

AVERTISSEMENT
■Installation des anneaux de
remorquage sur le véhicule
Veillez à installer les anneaux de
remorquage correctement.
S'ils ne sont pas correctement
installés, les anneaux de remor-
quage pourraient se desserrer
pendant le remorquage.
NOTE
■Pour éviter d'endommager le
véhicule en cas de remor-
quage avec une dépanneuse
à paniers
●Ne remorquez pas le véhicule
par l'arrière lorsque le contact
d'alimentation est sur arrêt. Le
mécanisme d'antivol de direc-
tion n'est pas suffisamment
résistant pour maintenir les
roues avant en ligne droite.
●Lorsque vous levez le véhicule,
vérifiez que la garde au sol est
suffisante pour le remorquage
du côté opposé à celui levé.
Sans garde au sol suffisante, le
véhicule risque d’être endom-
magé pendant le remorquage.
■Pour éviter d’endommager le
véhicule en cas de remor-
quage avec une dépanneuse
à palan
Ne remorquez pas le véhicule au
moyen d’une dépanneuse à
palan, par l’avant ou par l’arrière.
■Pour éviter d'endommager le
véhicule lors d'un remor-
quage d'urgence
N'attachez pas les câbles ou les
chaînes aux composants de la
suspension.
Situations dans les-
quelles il est nécessaire
de contacter les conces-
sionnaires avant de pro-
céder au remorquage
Remorquage avec une
dépanneuse à palan

5058-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème

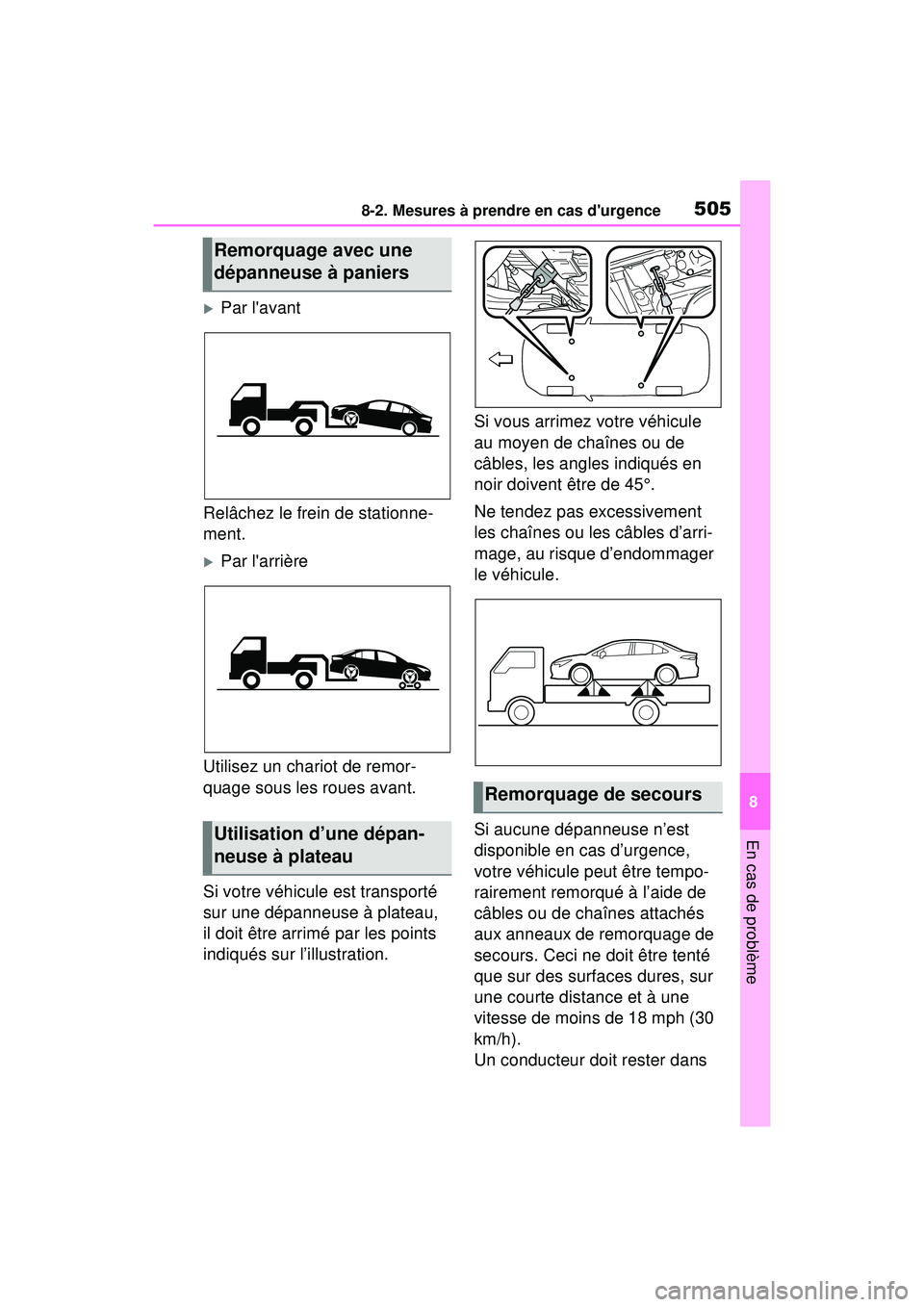

Par l'avant
Relâchez le frein de stationne-
ment.
Par l'arrière
Utilisez un chariot de remor-
quage sous les roues avant.
Si votre véhicule est transporté
sur une dépanneuse à plateau,
il doit être arrimé par les points
indiqués sur l’illustration. Si vous arrimez votre véhicule
au moyen de chaînes ou de
câbles, les angles indiqués en
noir doivent être de 45°.
Ne tendez pas excessivement
les chaînes ou les câbles d’arri-
mage, au risque d’endommager
le véhicule.
Si aucune dépanneuse n’est
disponible en cas d’urgence,
votre véhicule peut être tempo-
rairement remorqué à l’aide de
câbles ou de chaînes attachés
aux anneaux de remorquage de
secours. Ceci ne doit être tenté
que sur des surfaces dures, sur
une courte distance et à une
vitesse de moins de 18 mph (30
km/h).
Un conducteur doit rester dans
Remorquage avec une
dépanneuse à paniers
Utilisation d’une dépan-
neuse à plateau
Remorquage de secours

5068-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
le véhicule afin de diriger le
volant et d’actionner les freins.
Les roues, le groupe motopro-
pulseur, les essieux, la direction
et les freins du véhicule doivent
être en bon état.

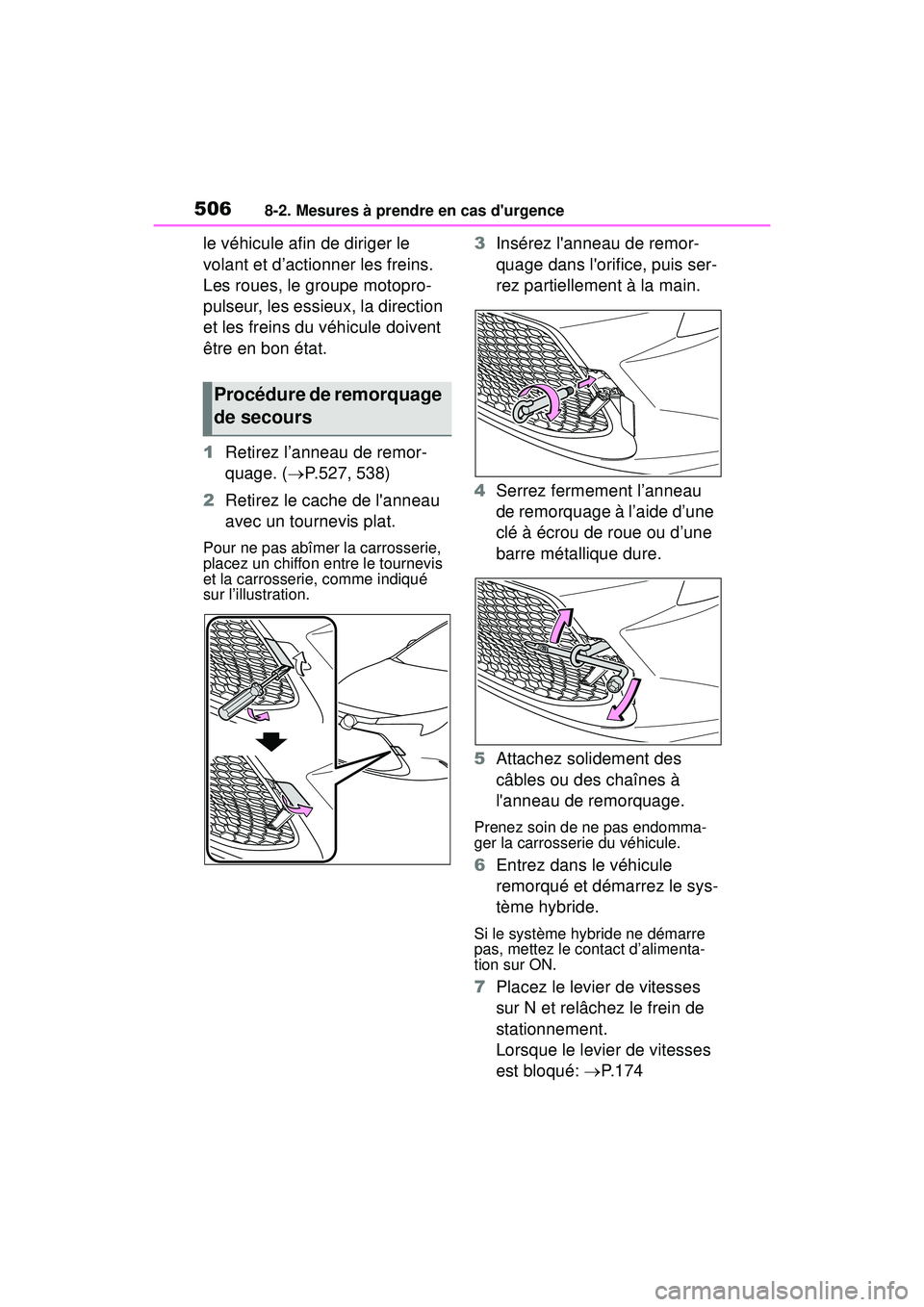

1Retirez l’anneau de remor-
quage. ( P.527, 538)
2 Retirez le cache de l'anneau
avec un tournevis plat.
Pour ne pas abîmer la carrosserie,
placez un chiffon entre le tournevis
et la carrosserie, comme indiqué
sur l’illustration.
3Insérez l'anneau de remor-
quage dans l'orifice, puis ser-
rez partiellement à la main.
4 Serrez fermement l’anneau
de remorquage à l’aide d’une
clé à écrou de roue ou d’une
barre métallique dure.
5 Attachez solidement des
câbles ou des chaînes à
l'anneau de remorquage.
Prenez soin de ne pas endomma-
ger la carrosserie du véhicule.
6Entrez dans le véhicule
remorqué et démarrez le sys-
tème hybride.
Si le système hybride ne démarre
pas, mettez le contact d’alimenta-
tion sur ON.
7Placez le levier de vitesses
sur N et relâchez le frein de
stationnement.
Lorsque le levier de vitesses
est bloqué: P.174
Procédure de remorquage
de secours

5078-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème

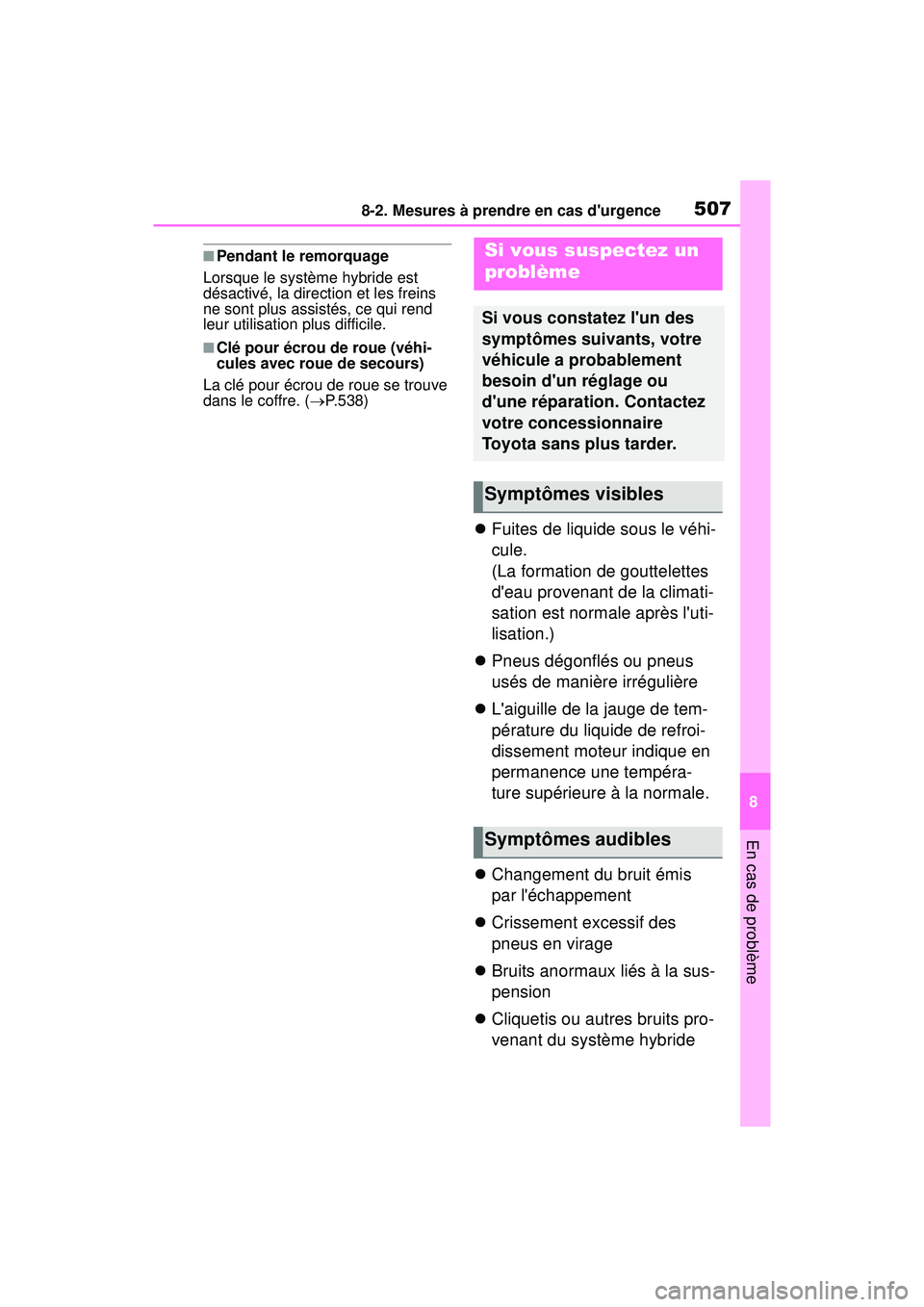

■Pendant le remorquage
Lorsque le système hybride est
désactivé, la direction et les freins
ne sont plus assistés, ce qui rend
leur utilisation plus difficile.
■Clé pour écrou de roue (véhi-
cules avec roue de secours)
La clé pour écrou de roue se trouve
dans le coffre. ( P.538)
 Fuites de liquide sous le véhi-
cule.
(La formation de gouttelettes
d'eau provenant de la climati-
sation est normale après l'uti-
lisation.)
 Pneus dégonflés ou pneus
usés de manière irrégulière
 L'aiguille de la jauge de tem-
pérature du liquide de refroi-
dissement moteur indique en
permanence une tempéra-
ture supérieure à la normale.
 Changement du bruit émis
par l'échappement
 Crissement excessif des
pneus en virage
 Bruits anormaux liés à la sus-
pension
 Cliquetis ou autres bruits pro-
venant du système hybride
Si vous suspectez un
problème
Si vous constatez l'un des
symptômes suivants, votre
véhicule a probablement
besoin d'un réglage ou
d'une réparation. Contactez
votre concessionnaire
Toyota sans plus tarder.
Symptômes visibles
Symptômes audibles

5088-2. Mesures à prendre en cas d'urgence
COROLLA HV_D

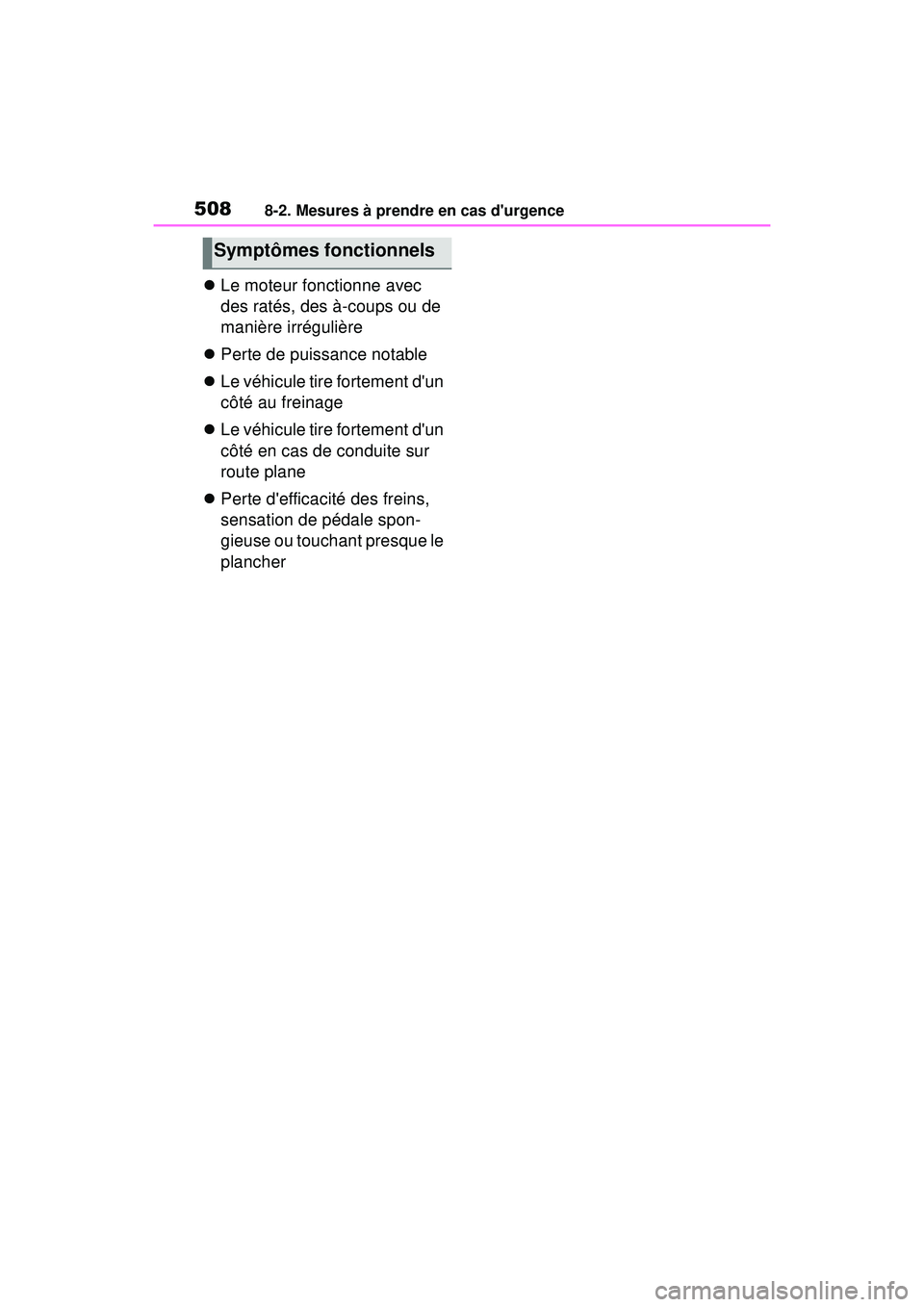

Le moteur fonctionne avec
des ratés, des à-coups ou de
manière irrégulière
 Perte de puissance notable
 Le véhicule tire fortement d'un
côté au freinage
 Le véhicule tire fortement d'un
côté en cas de conduite sur
route plane
 Perte d'efficacité des freins,
sensation de pédale spon-
gieuse ou touchant presque le
plancher
Symptômes fonctionnels

5098-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème

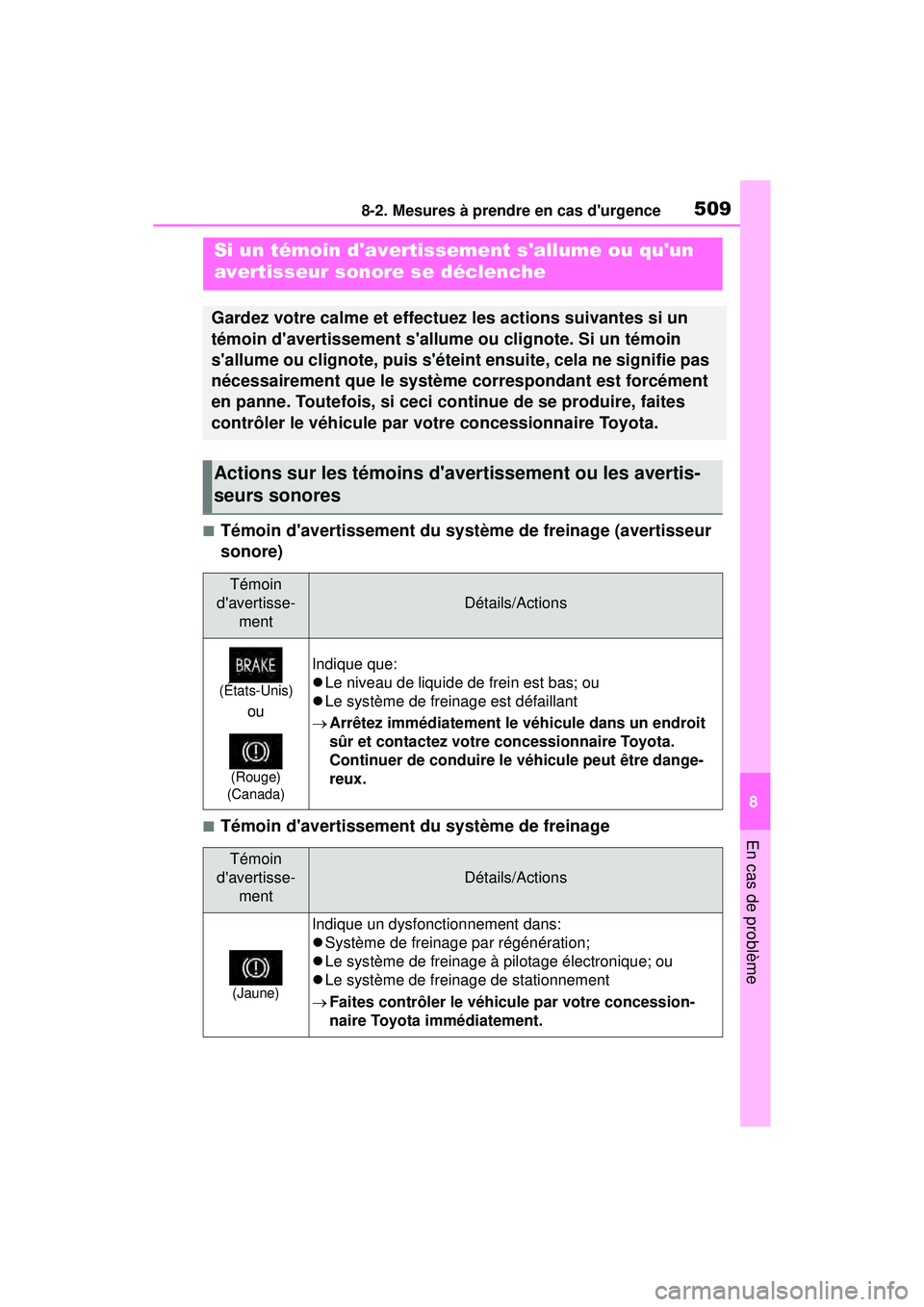

■Témoin d'avertissement du système de freinage (avertisseur
sonore)
■Témoin d'avertissement du système de freinage
Si un témoin d'avertissement s'allume ou qu'un
avertisseur sonore se déclenche
Gardez votre calme et effectuez les actions suivantes si un
témoin d'avertissement s'allume ou clignote. Si un témoin
s'allume ou clignote, puis s'éteint ensuite, cela ne signifie pas
nécessairement que le système correspondant est forcément
en panne. Toutefois, si ceci continue de se produire, faites
contrôler le véhicule par votre concessionnaire Toyota.
Actions sur les témoins d'avertissement ou les avertis-
seurs sonores
Témoin
d'avertisse- ment
Détails/Actions
(États-Unis)
ou
(Rouge)
(Canada)
Indique que:
 Le niveau de liquide de frein est bas; ou
 Le système de freinage est défaillant
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez votre concessionnaire Toyota.
Continuer de conduire le véhicule peut être dange-
reux.
Témoin
d'avertisse- ment
Détails/Actions
(Jaune)
Indique un dysfonctionnement dans:
Système de freinage par régénération;
 Le système de freinage à pilotage électronique; ou
 Le système de freinage de stationnement
 Faites contrôler le véhicule par votre concession-
naire Toyota immédiatement.

5108-2. Mesures à prendre en cas d'urgence
COROLLA HV_D

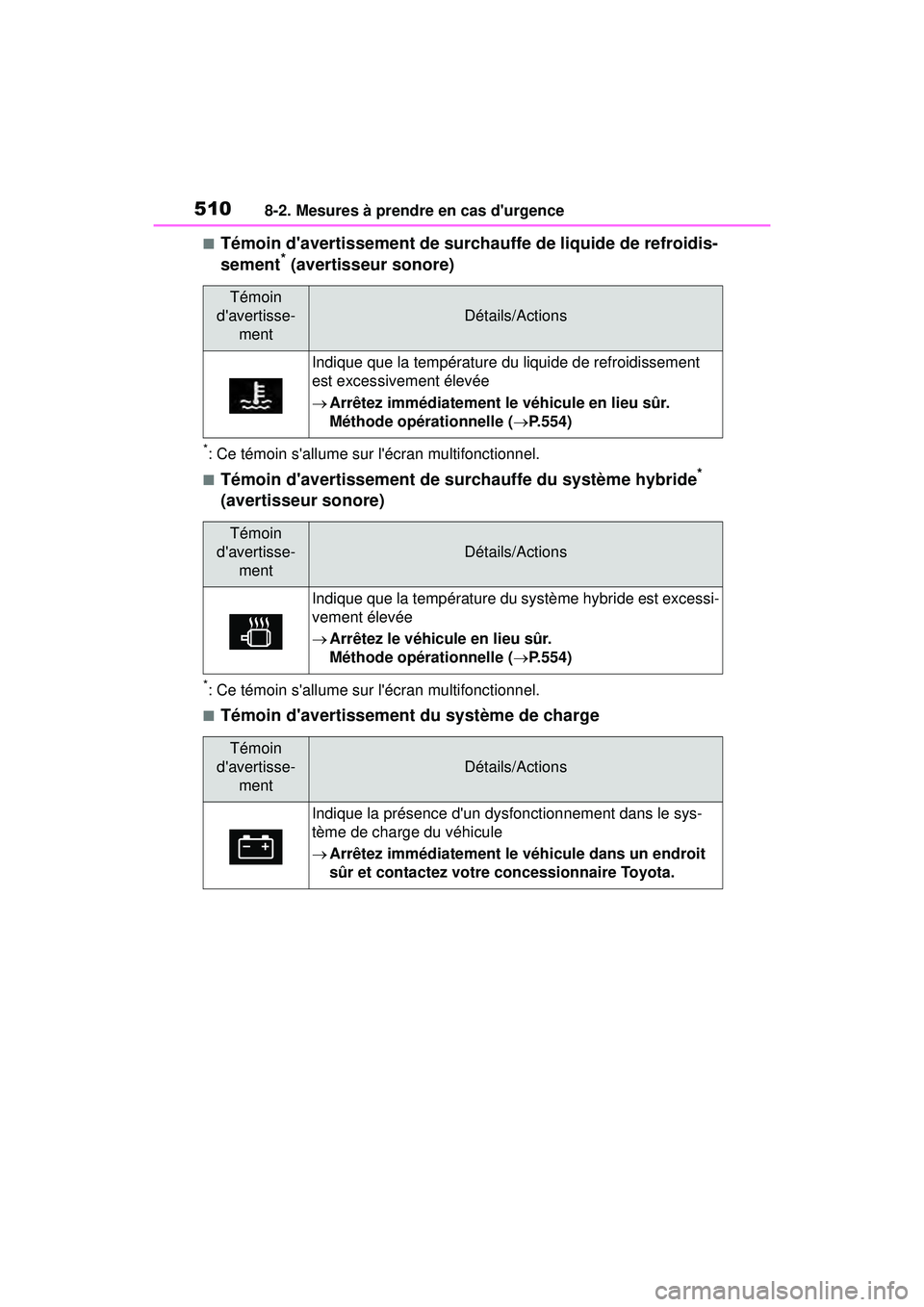

■Témoin d'avertissement de surchauffe de liquide de refroidis-
sement* (avertisseur sonore)
*: Ce témoin s'allume sur l'écran multifonctionnel.
■Témoin d'avertissement de surchauffe du système hybride*
(avertisseur sonore)
*: Ce témoin s'allume sur l'écran multifonctionnel.
■Témoin d'avertissement du système de charge
Témoin
d'avertisse- ment
Détails/Actions
Indique que la température du liquide de refroidissement
est excessivement élevée
Arrêtez immédiatement le véhicule en lieu sûr.
Méthode opérationnelle ( P.554)
Témoin
d'avertisse- ment
Détails/Actions
Indique que la température du système hybride est excessi-
vement élevée
Arrêtez le véhicule en lieu sûr.
Méthode opérationnelle ( P.554)
Témoin
d'avertisse- ment
Détails/Actions
Indique la présence d'un dysfonctionnement dans le sys-
tème de charge du véhicule
Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez votre concessionnaire Toyota.
