2020 TOYOTA COROLLA HYBRID Manuel du propriétaire (in French)

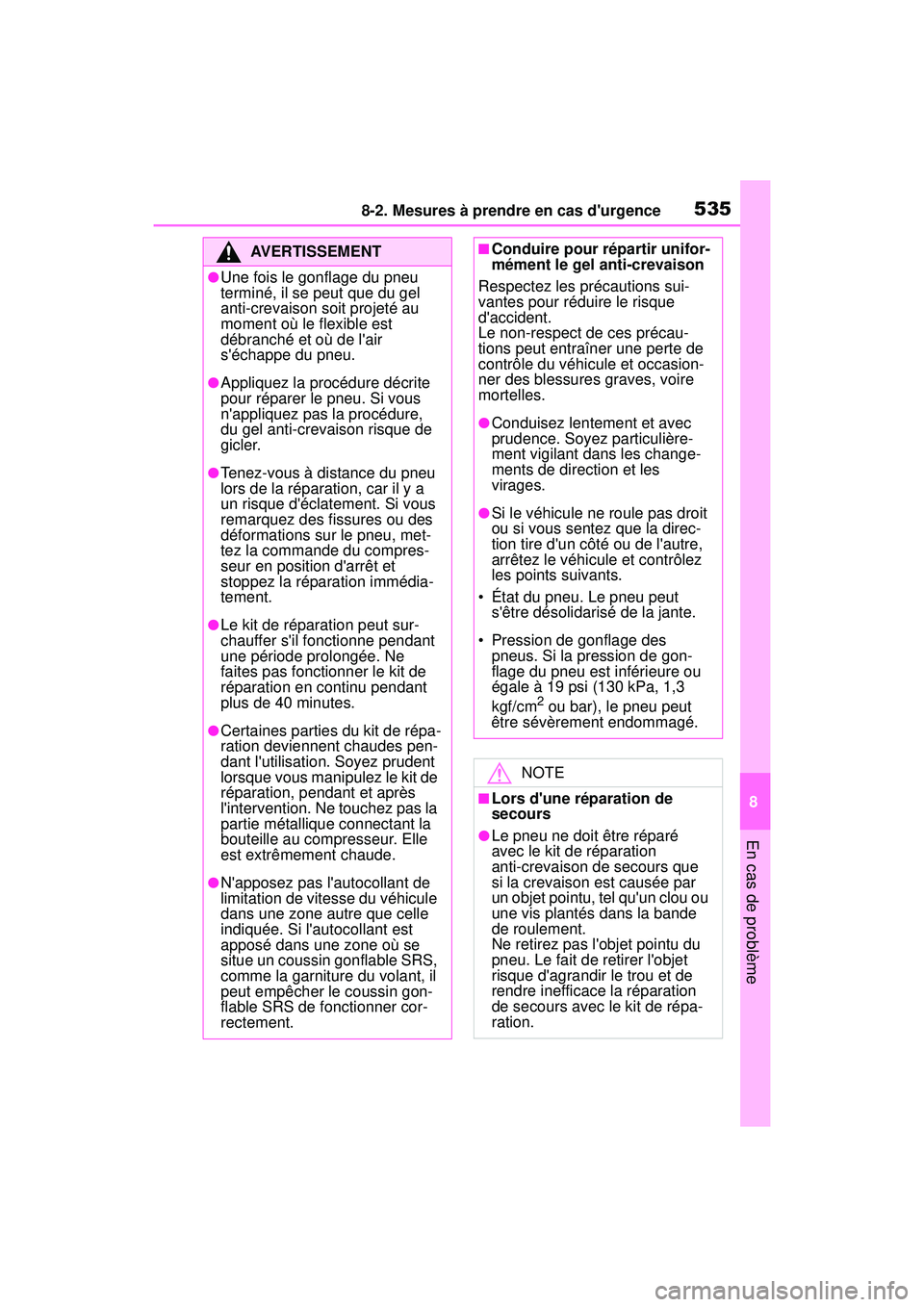

5358-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
AVERTISSEMENT
●Une fois le gonflage du pneu
terminé, il se peut que du gel
anti-crevaison soit projeté au
moment où le flexible est
débranché et où de l'air
s'échappe du pneu.
●Appliquez la procédure décrite
pour réparer le pneu. Si vous
n'appliquez pas la procédure,
du gel anti-crevaison risque de
gicler.
●Tenez-vous à distance du pneu
lors de la réparation, car il y a
un risque d'éclatement. Si vous
remarquez des fissures ou des
déformations sur le pneu, met-
tez la commande du compres-
seur en position d'arrêt et
stoppez la réparation immédia-
tement.
●Le kit de réparation peut sur-
chauffer s'il fonctionne pendant
une période prolongée. Ne
faites pas fonctionner le kit de
réparation en continu pendant
plus de 40 minutes.
●Certaines parties du kit de répa-
ration deviennent chaudes pen-
dant l'utilisation. Soyez prudent
lorsque vous manipulez le kit de
réparation, pendant et après
l'intervention. Ne touchez pas la
partie métallique connectant la
bouteille au compresseur. Elle
est extrêmement chaude.
●N'apposez pas l'autocollant de
limitation de vitesse du véhicule
dans une zone autre que celle
indiquée. Si l'autocollant est
apposé dans une zone où se
situe un coussin gonflable SRS,
comme la garniture du volant, il
peut empêcher le coussin gon-
flable SRS de fonctionner cor-
rectement.
■Conduire pour répartir unifor-
mément le gel anti-crevaison
Respectez les précautions sui-
vantes pour réduire le risque
d'accident.
Le non-respect de ces précau-
tions peut entraîner une perte de
contrôle du véhicule et occasion-
ner des blessures graves, voire
mortelles.
●Conduisez lentement et avec
prudence. Soyez particulière-
ment vigilant dans les change-
ments de direction et les
virages.
●Si le véhicule ne roule pas droit
ou si vous sentez que la direc-
tion tire d'un côté ou de l'autre,
arrêtez le véhicule et contrôlez
les points suivants.
• État du pneu. Le pneu peut s'être désolidarisé de la jante.
• Pression de gonflage des pneus. Si la pression de gon-
flage du pneu est inférieure ou
égale à 19 psi (130 kPa, 1,3
kgf/cm
2 ou bar), le pneu peut
être sévèrement endommagé.
NOTE
■Lors d'une réparation de
secours
●Le pneu ne doit être réparé
avec le kit de réparation
anti-crevaison de secours que
si la crevaison est causée par
un objet pointu, tel qu'un clou ou
une vis plantés dans la bande
de roulement.
Ne retirez pas l'objet pointu du
pneu. Le fait de retirer l'objet
risque d'agrandir le trou et de
rendre inefficace la réparation
de secours avec le kit de répa-
ration.

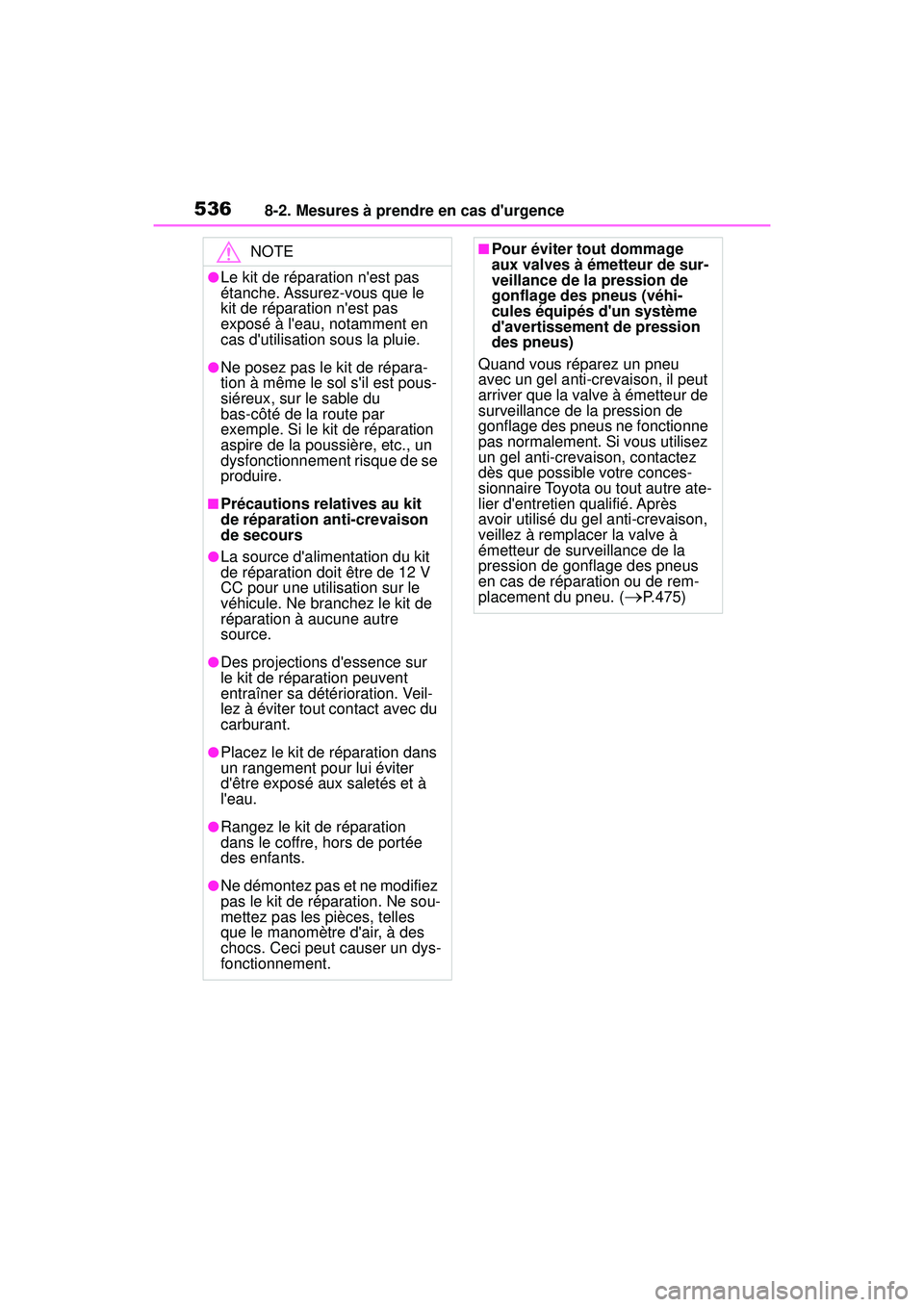

5368-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
NOTE
●Le kit de réparation n'est pas
étanche. Assurez-vous que le
kit de réparation n'est pas
exposé à l'eau, notamment en
cas d'utilisation sous la pluie.
●Ne posez pas le kit de répara-
tion à même le sol s'il est pous-
siéreux, sur le sable du
bas-côté de la route par
exemple. Si le kit de réparation
aspire de la poussière, etc., un
dysfonctionnement risque de se
produire.
■Précautions relatives au kit
de réparation anti-crevaison
de secours
●La source d'alimentation du kit
de réparation doit être de 12 V
CC pour une utilisation sur le
véhicule. Ne branchez le kit de
réparation à aucune autre
source.
●Des projections d'essence sur
le kit de réparation peuvent
entraîner sa détérioration. Veil-
lez à éviter tout contact avec du
carburant.
●Placez le kit de réparation dans
un rangement pour lui éviter
d'être exposé aux saletés et à
l'eau.
●Rangez le kit de réparation
dans le coffre, hors de portée
des enfants.
●Ne démontez pas et ne modifiez
pas le kit de réparation. Ne sou-
mettez pas les pièces, telles
que le manomètre d'air, à des
chocs. Ceci peut causer un dys-
fonctionnement.
■Pour éviter tout dommage
aux valves à émetteur de sur-
veillance de la pression de
gonflage des pneus (véhi-
cules équipés d'un système
d'avertissement de pression
des pneus)
Quand vous réparez un pneu
avec un gel anti-crevaison, il peut
arriver que la valve à émetteur de
surveillance de la pression de
gonflage des pneus ne fonctionne
pas normalement. Si vous utilisez
un gel anti-crevaison, contactez
dès que possible votre conces-
sionnaire Toyota ou tout autre ate-
lier d'entretien qualifié. Après
avoir utilisé du gel anti-crevaison,
veillez à remplacer la valve à
émetteur de surveillance de la
pression de gonflage des pneus
en cas de réparation ou de rem-
placement du pneu. (
P.475)

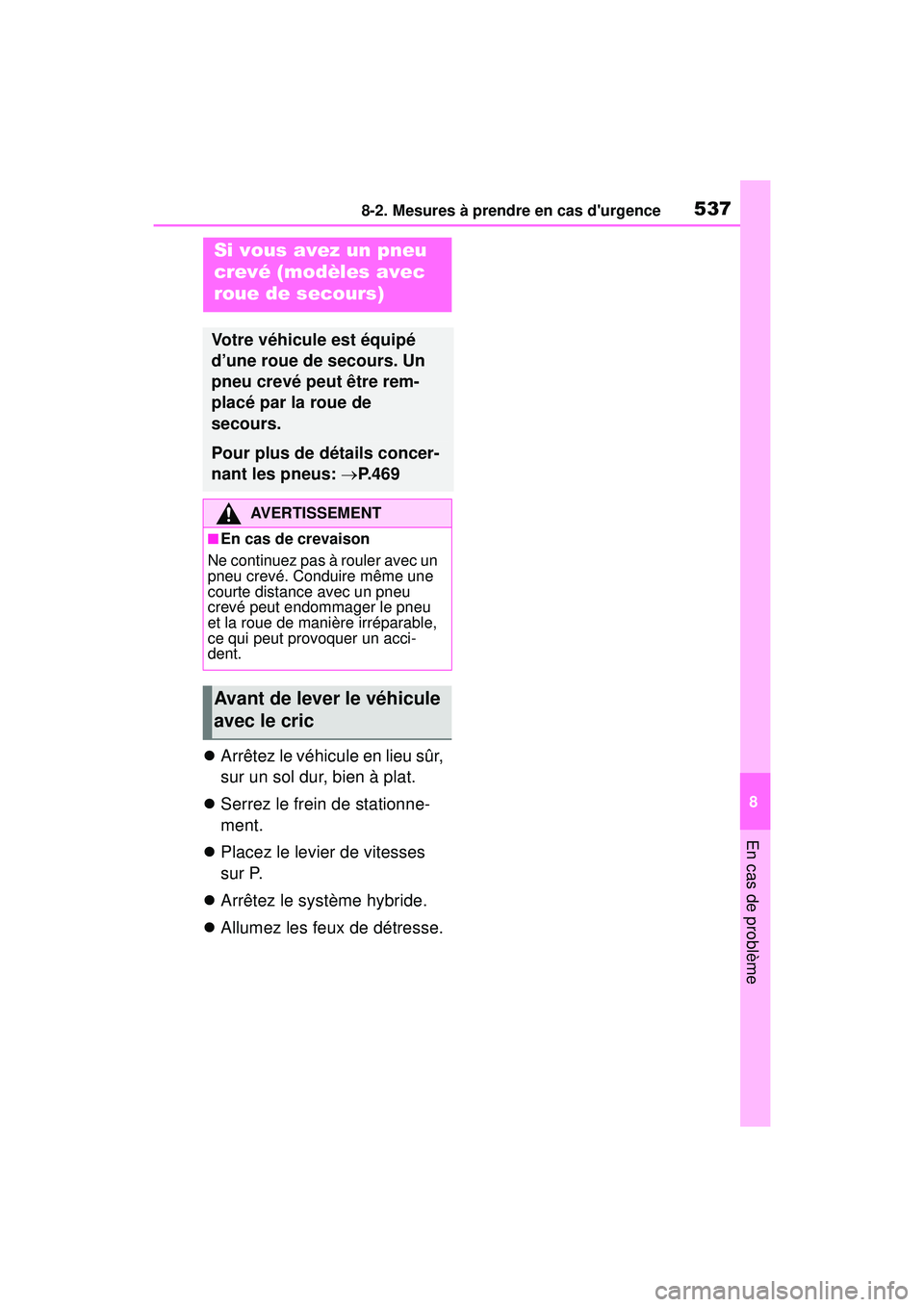

5378-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
 Arrêtez le véhicule en lieu sûr,
sur un sol dur, bien à plat.
 Serrez le frein de stationne-
ment.
 Placez le levier de vitesses
sur P.
 Arrêtez le système hybride.
 Allumez les feux de détresse.
Si vous avez un pneu
crevé (modèles avec
roue de secours)
Votre véhicule est équipé
d’une roue de secours. Un
pneu crevé peut être rem-
placé par la roue de
secours.
Pour plus de détails concer-
nant les pneus: P.469
AVERTISSEMENT
■En cas de crevaison
Ne continuez pas à rouler avec un
pneu crevé. Conduire même une
courte distance avec un pneu
crevé peut endommager le pneu
et la roue de manière irréparable,
ce qui peut provoquer un acci-
dent.
Avant de lever le véhicule
avec le cric

5388-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
Manivelle de cric
Clé pour écrou de roue
Cric
Roue de secours
Anneau de remorquage
Emplacement de la roue de secours, du cric et de l'outil-
lage
AVERTISSEMENT
■Utilisation du cric
Respectez les précautions sui-
vantes. Une mauvaise utilisation
du cric peut causer la chute bru-
tale du véhicule, entraînant des
blessures graves, voire mortelles.
●Utilisez le cric uniquement pour
changer les roues ou installer et
retirer les chaînes à neige.
●N'utilisez que le cric fourni avec
ce véhicule pour remplacer un
pneu crevé. Ne l'utilisez pas sur
d'autres véhicules, et n'utilisez
pas d'autres crics pour rempla-
cer les pneus sur ce véhicule.
●Placez le cric correctement à
son point de levage.

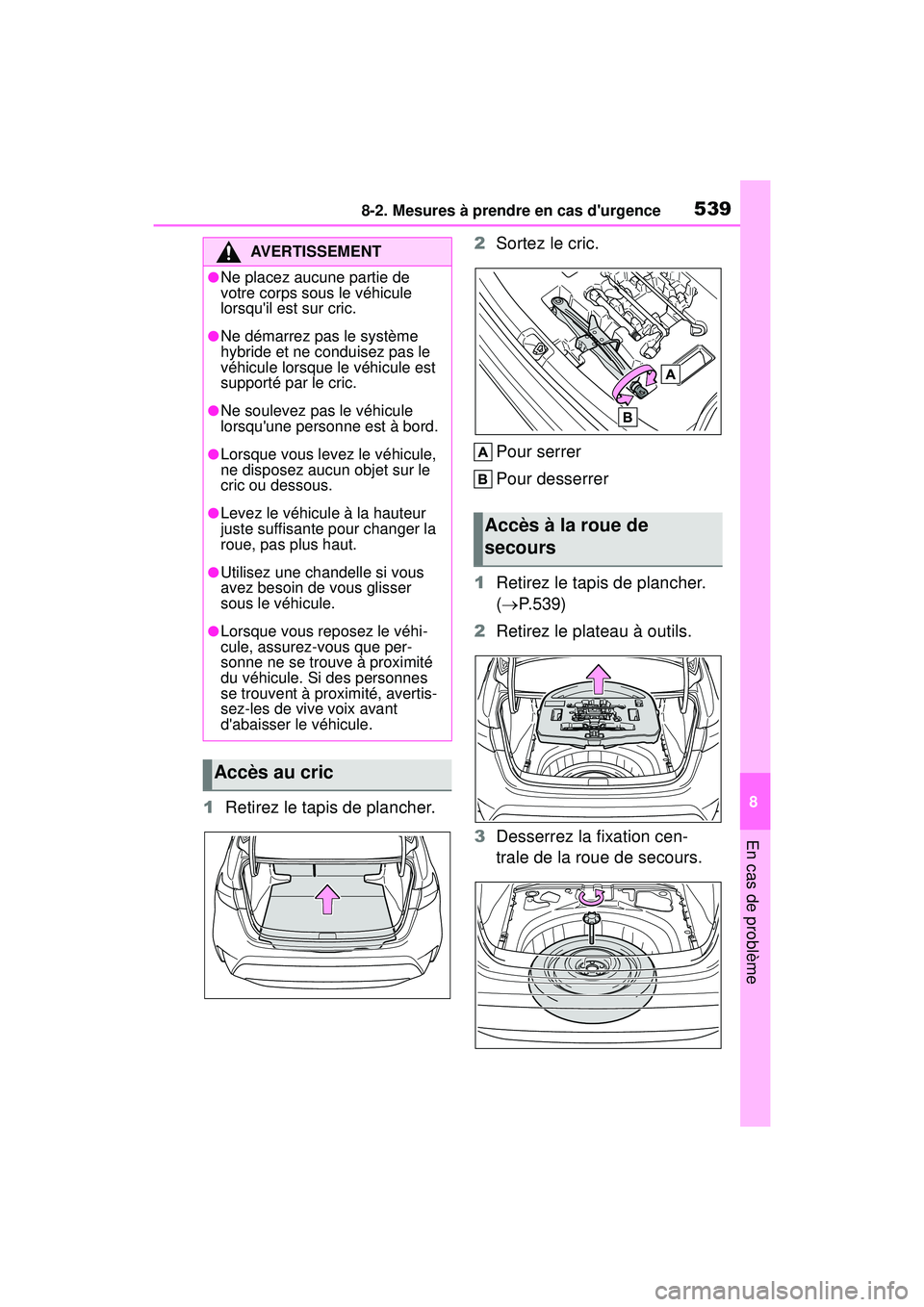

5398-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
1 Retirez le tapis de plancher. 2
Sortez le cric.
Pour serrer
Pour desserrer
1 Retirez le tapis de plancher.
( P.539)
2 Retirez le plateau à outils.
3 Desserrez la fixation cen-
trale de la roue de secours.
AVERTISSEMENT
●Ne placez aucune partie de
votre corps sous le véhicule
lorsqu'il est sur cric.
●Ne démarrez pas le système
hybride et ne conduisez pas le
véhicule lorsque le véhicule est
supporté par le cric.
●Ne soulevez pas le véhicule
lorsqu'une personne est à bord.
●Lorsque vous levez le véhicule,
ne disposez aucun objet sur le
cric ou dessous.
●Levez le véhicule à la hauteur
juste suffisante pour changer la
roue, pas plus haut.
●Utilisez une chandelle si vous
avez besoin de vous glisser
sous le véhicule.
●Lorsque vous reposez le véhi-
cule, assurez-vous que per-
sonne ne se trouve à proximité
du véhicule. Si des personnes
se trouvent à proximité, avertis-
sez-les de vive voix avant
d'abaisser le véhicule.
Accès au cric
Accès à la roue de
secours

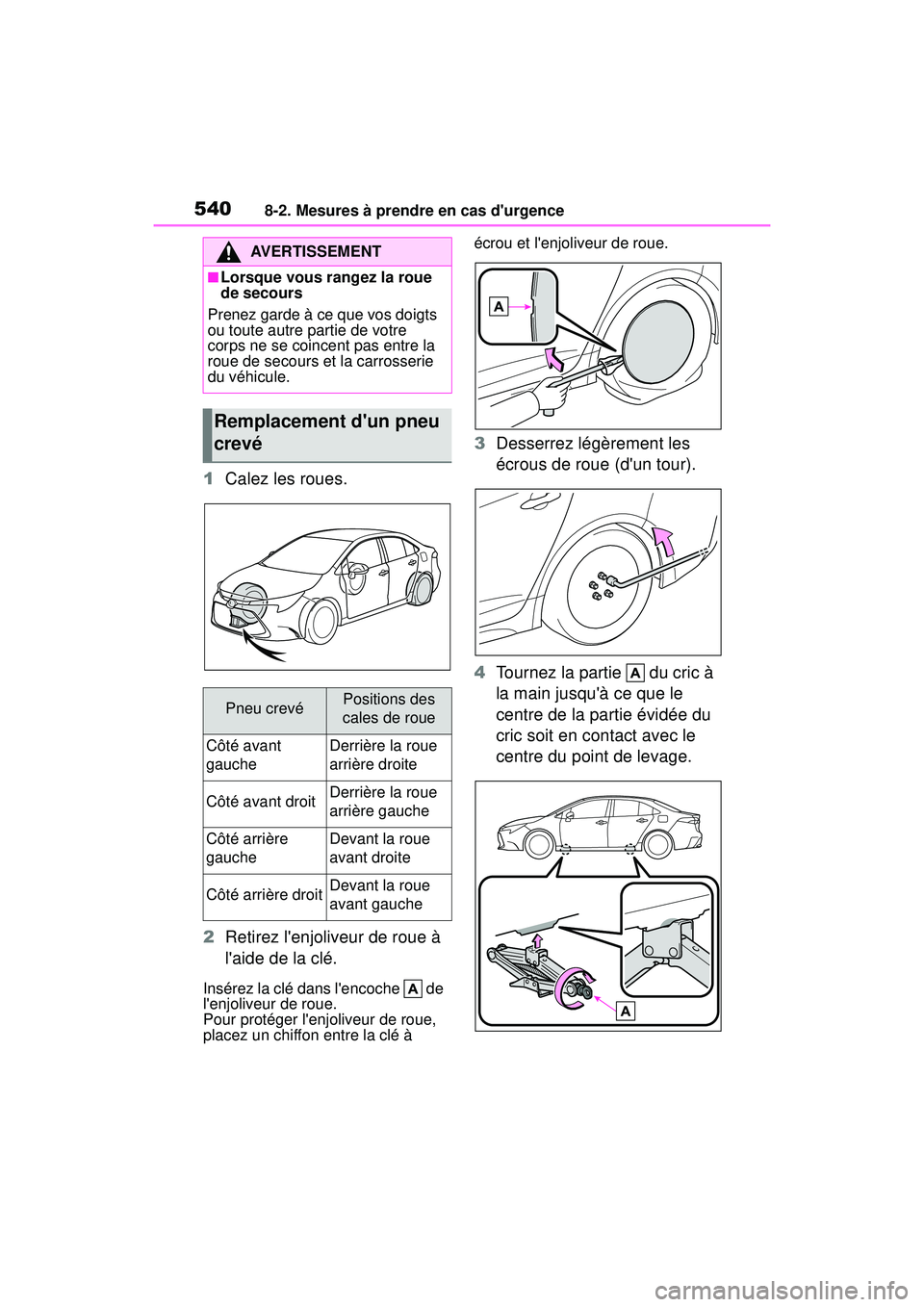

5408-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
1Calez les roues.
2 Retirez l'enjoliveur de roue à
l'aide de la clé.
Insérez la clé dans l'encoche de
l'enjoliveur de roue.
Pour protéger l'enjoliveur de roue,
placez un chiffon entre la clé à écrou et l'enjoliveur de roue.
3
Desserrez légèrement les
écrous de roue (d'un tour).
4 Tournez la partie du cric à
la main jusqu'à ce que le
centre de la partie évidée du
cric soit en contact avec le
centre du point de levage.
AVERTISSEMENT
■Lorsque vous rangez la roue
de secours
Prenez garde à ce que vos doigts
ou toute autre partie de votre
corps ne se coincent pas entre la
roue de secours et la carrosserie
du véhicule.
Remplacement d'un pneu
crevé
Pneu crevéPositions des
cales de roue
Côté avant
gaucheDerrière la roue
arrière droite
Côté avant droitDerrière la roue
arrière gauche
Côté arrière
gaucheDevant la roue
avant droite
Côté arrière droitDevant la roue
avant gauche

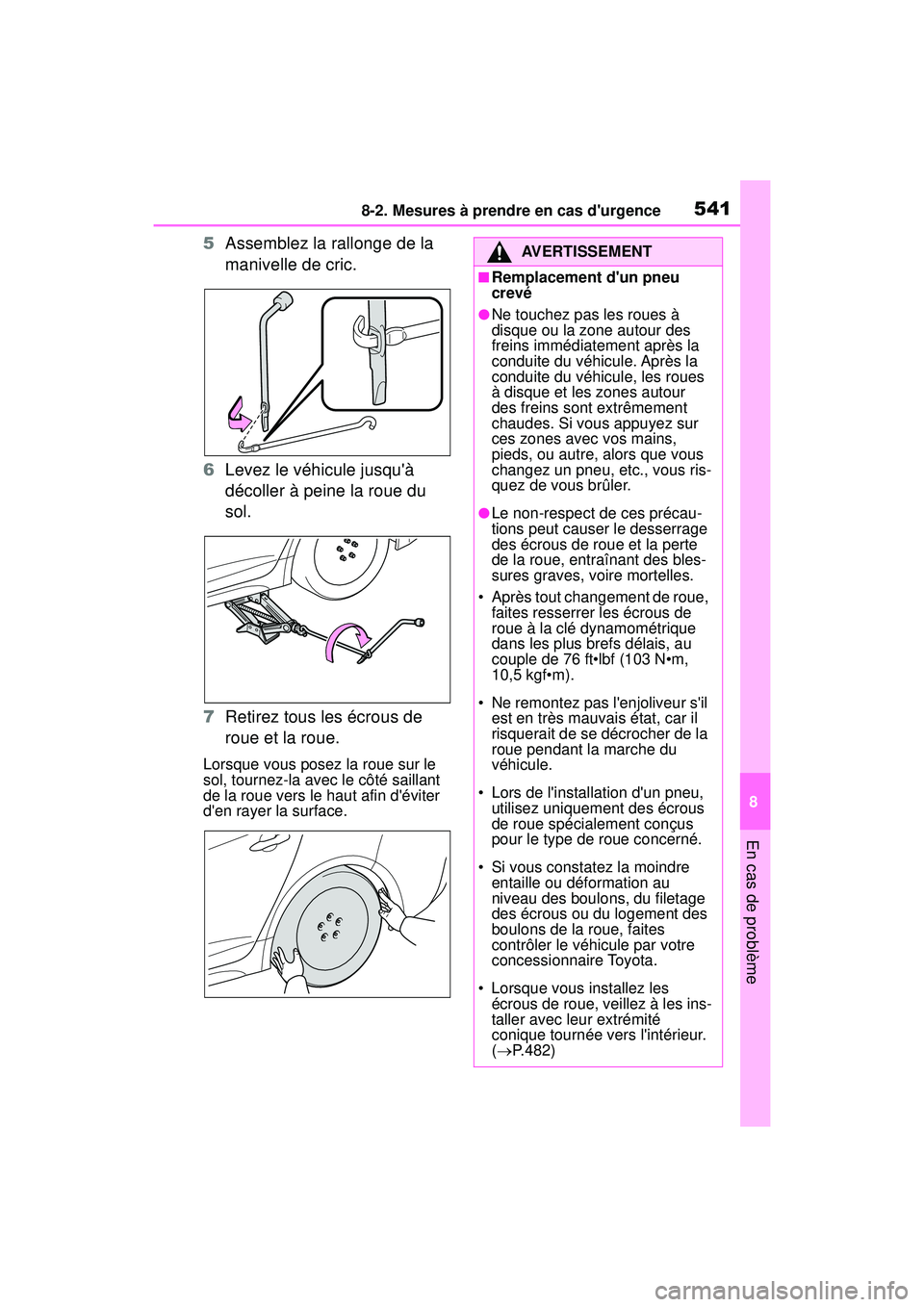

5418-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
5 Assemblez la rallonge de la
manivelle de cric.
6 Levez le véhicule jusqu'à
décoller à peine la roue du
sol.
7 Retirez tous les écrous de
roue et la roue.
Lorsque vous posez la roue sur le
sol, tournez-la avec le côté saillant
de la roue vers le haut afin d'éviter
d'en rayer la surface.
AVERTISSEMENT
■Remplacement d'un pneu
crevé
●Ne touchez pas les roues à
disque ou la zone autour des
freins immédiatement après la
conduite du véhicule. Après la
conduite du véhicule, les roues
à disque et les zones autour
des freins sont extrêmement
chaudes. Si vous appuyez sur
ces zones avec vos mains,
pieds, ou autre, alors que vous
changez un pneu, etc., vous ris-
quez de vous brûler.
●Le non-respect de ces précau-
tions peut causer le desserrage
des écrous de roue et la perte
de la roue, entraînant des bles-
sures graves, voire mortelles.
• Après tout changement de roue, faites resserrer les écrous de
roue à la clé dynamométrique
dans les plus brefs délais, au
couple de 76 ft•lbf (103 N•m,
10,5 kgf•m).
• Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il
risquerait de se décrocher de la
roue pendant la marche du
véhicule.
• Lors de l'installation d'un pneu, utilisez uniquement des écrous
de roue spécialement conçus
pour le type de roue concerné.
• Si vous constatez la moindre entaille ou déformation au
niveau des boulons, du filetage
des écrous ou du logement des
boulons de la roue, faites
contrôler le véhicule par votre
concessionnaire Toyota.
• Lorsque vous installez les écrous de roue, veillez à les ins-
taller avec leur extrémité
conique tournée vers l'intérieur.
( P.482)

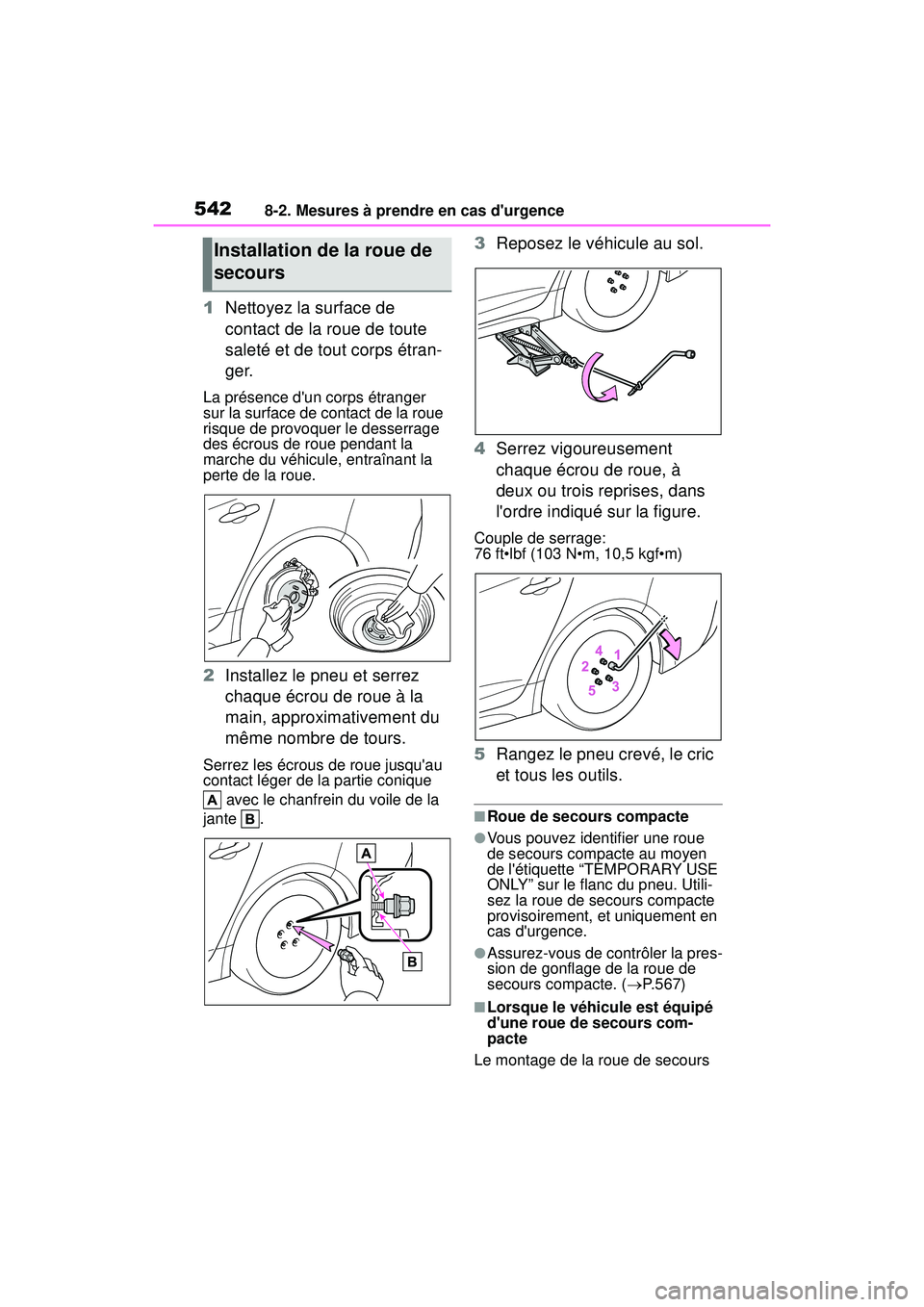

5428-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
1Nettoyez la surface de
contact de la roue de toute
saleté et de tout corps étran-
ger.
La présence d'un corps étranger
sur la surface de contact de la roue
risque de provoquer le desserrage
des écrous de roue pendant la
marche du véhicule, entraînant la
perte de la roue.
2Installez le pneu et serrez
chaque écrou de roue à la
main, approximativement du
même nombre de tours.
Serrez les écrous de roue jusqu'au
contact léger de la partie conique
avec le chanfrein du voile de la
jante .
3 Reposez le véhicule au sol.
4 Serrez vigoureusement
chaque écrou de roue, à
deux ou trois reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
5Rangez le pneu crevé, le cric
et tous les outils.
■Roue de secours compacte
●Vous pouvez identifier une roue
de secours compacte au moyen
de l'étiquette “TEMPORARY USE
ONLY” sur le flanc du pneu. Utili-
sez la roue de secours compacte
provisoirement, et uniquement en
cas d'urgence.
●Assurez-vous de contrôler la pres-
sion de gonflage de la roue de
secours compacte. ( P. 5 6 7 )
■Lorsque le véhicule est équipé
d'une roue de secours com-
pacte
Le montage de la roue de secours
Installation de la roue de
secours
