2020 TOYOTA COROLLA HYBRID Manuel du propriétaire (in French)

2154-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite

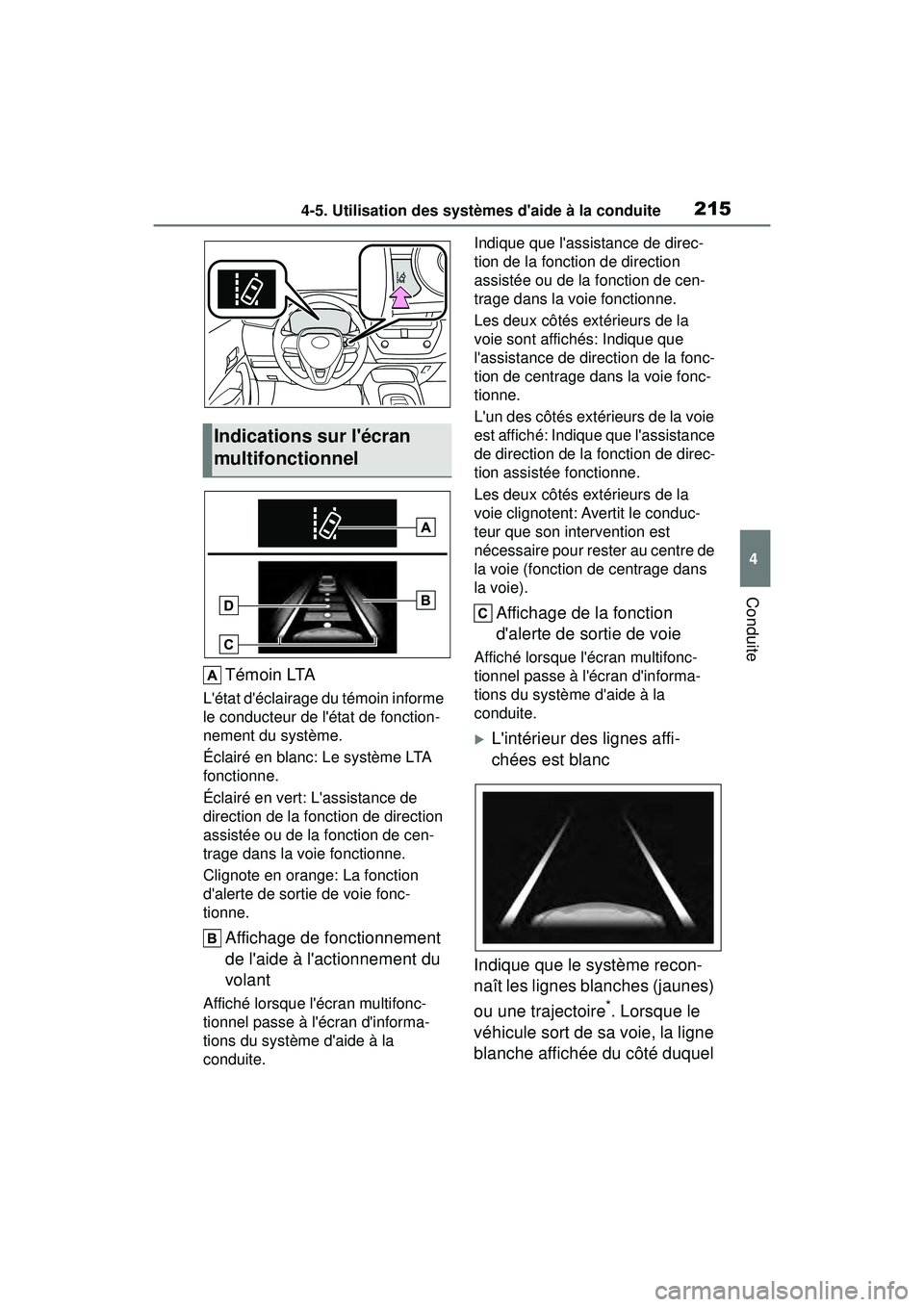

Témoin LTA
L'état d'éclairage du témoin informe
le conducteur de l'état de fonction-
nement du système.
Éclairé en blanc: Le système LTA
fonctionne.
Éclairé en vert: L'assistance de
direction de la fonction de direction
assistée ou de la fonction de cen-
trage dans la voie fonctionne.
Clignote en orange: La fonction
d'alerte de sortie de voie fonc-
tionne.
Affichage de fonctionnement
de l'aide à l'actionnement du
volant
Affiché lorsque l'écran multifonc-
tionnel passe à l'écran d'informa-
tions du système d'aide à la
conduite. Indique que l'assistance de direc-
tion de la fonction de direction
assistée ou de la fonction de cen-
trage dans la voie fonctionne.
Les deux côtés extérieurs de la
voie sont affichés: Indique que
l'assistance de direction de la fonc-
tion de centrage dans la voie fonc-
tionne.
L'un des côtés extérieurs de la voie
est affiché: Indique que l'assistance
de direction de la fonction de direc-
tion assistée fonctionne.
Les deux côtés extérieurs de la
voie clignotent: Avertit le conduc-
teur que son intervention est
nécessaire pour rester au centre de
la voie (fonction de centrage dans
la voie).
Affichage de la fonction
d'alerte de sortie de voie
Affiché lorsque l'écran multifonc-
tionnel passe à l'écran d'informa-
tions du système d'aide à la
conduite.
L'intérieur des lignes affi-
chées est blanc
Indique que le système recon-
naît les lignes blanches (jaunes)
ou une trajectoire
*. Lorsque le
véhicule sort de sa voie, la ligne
blanche affichée du côté duquel
Indications sur l'écran
multifonctionnel

2164-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D

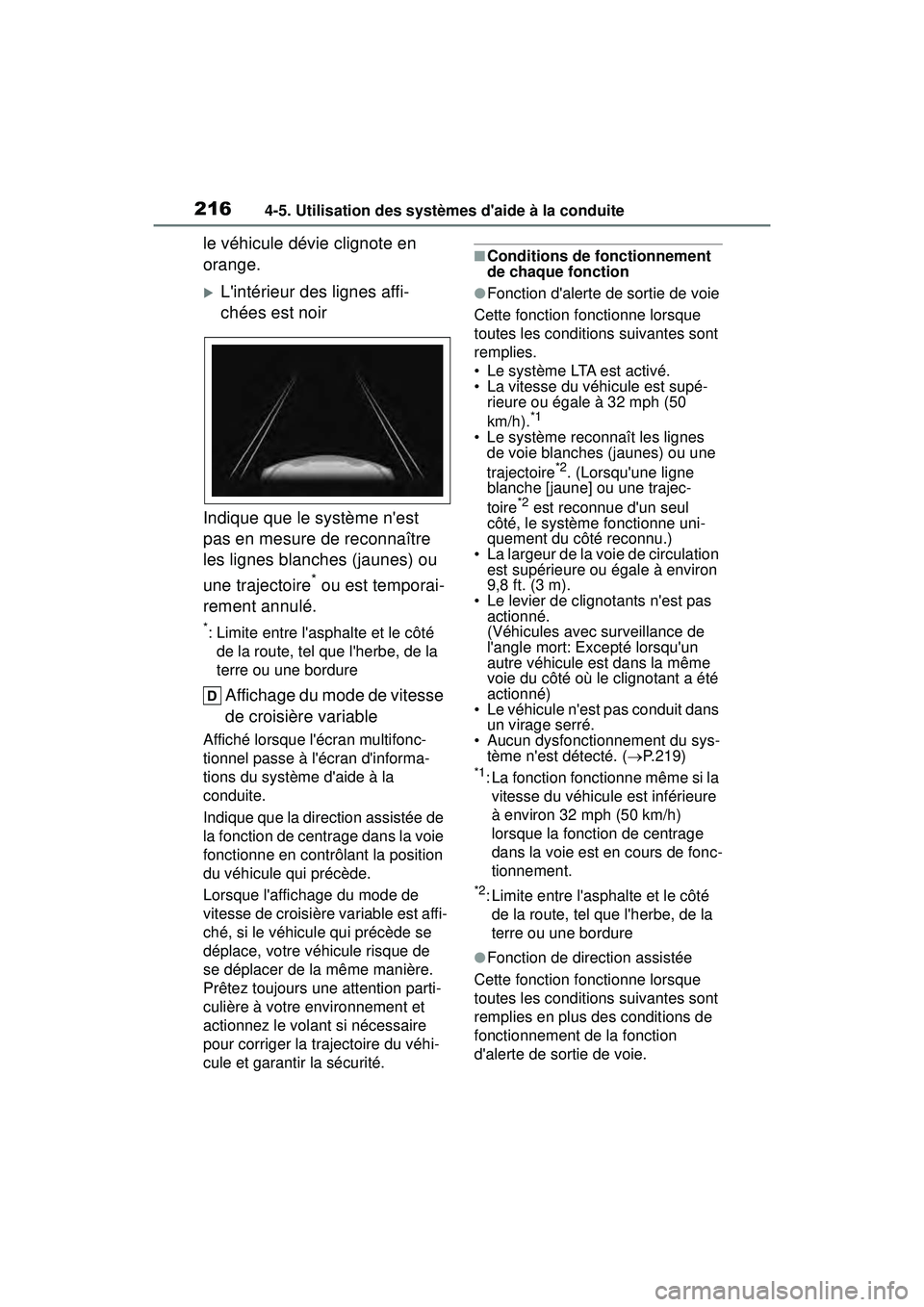

le véhicule dévie clignote en
orange.
L'intérieur des lignes affi-
chées est noir
Indique que le système n'est
pas en mesure de reconnaître
les lignes blanches (jaunes) ou
une trajectoire
* ou est temporai-
rement annulé.
*: Limite entre l'asphalte et le côté de la route, tel que l'herbe, de la
terre ou une bordure
Affichage du mode de vitesse
de croisière variable
Affiché lorsque l'écran multifonc-
tionnel passe à l'écran d'informa-
tions du système d'aide à la
conduite.
Indique que la direction assistée de
la fonction de centrage dans la voie
fonctionne en contrôlant la position
du véhicule qui précède.
Lorsque l'affichage du mode de
vitesse de croisière variable est affi-
ché, si le véhicule qui précède se
déplace, votre véhicule risque de
se déplacer de la même manière.
Prêtez toujours une attention parti-
culière à votre environnement et
actionnez le volant si nécessaire
pour corriger la trajectoire du véhi-
cule et garantir la sécurité.
■Conditions de fonctionnement
de chaque fonction
●Fonction d'alerte de sortie de voie
Cette fonction fonctionne lorsque
toutes les conditions suivantes sont
remplies.
• Le système LTA est activé.
• La vitesse du véhicule est supé- rieure ou égale à 32 mph (50
km/h).
*1
• Le système reconnaît les lignes de voie blanches (jaunes) ou une
trajectoire
*2. (Lorsqu'une ligne
blanche [jaune] ou une trajec-
toire
*2 est reconnue d'un seul
côté, le système fonctionne uni-
quement du côté reconnu.)
• La largeur de la voie de circulation est supérieure ou égale à environ
9,8 ft. (3 m).
• Le levier de clignotants n'est pas actionné.
(Véhicules avec surveillance de
l'angle mort: Excepté lorsqu'un
autre véhicule est dans la même
voie du côté où le clignotant a été
actionné)
• Le véhicule n'est pas conduit dans un virage serré.
• Aucun dysfonctionnement du sys- tème n'est détecté. ( P.219)
*1: La fonction fonctionne même si la
vitesse du véhicule est inférieure
à environ 32 mph (50 km/h)
lorsque la fonction de centrage
dans la voie est en cours de fonc-
tionnement.
*2: Limite entre l'asphalte et le côté de la route, tel que l'herbe, de la
terre ou une bordure
●Fonction de direction assistée
Cette fonction fonctionne lorsque
toutes les conditions suivantes sont
remplies en plus des conditions de
fonctionnement de la fonction
d'alerte de sortie de voie.

2174-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite

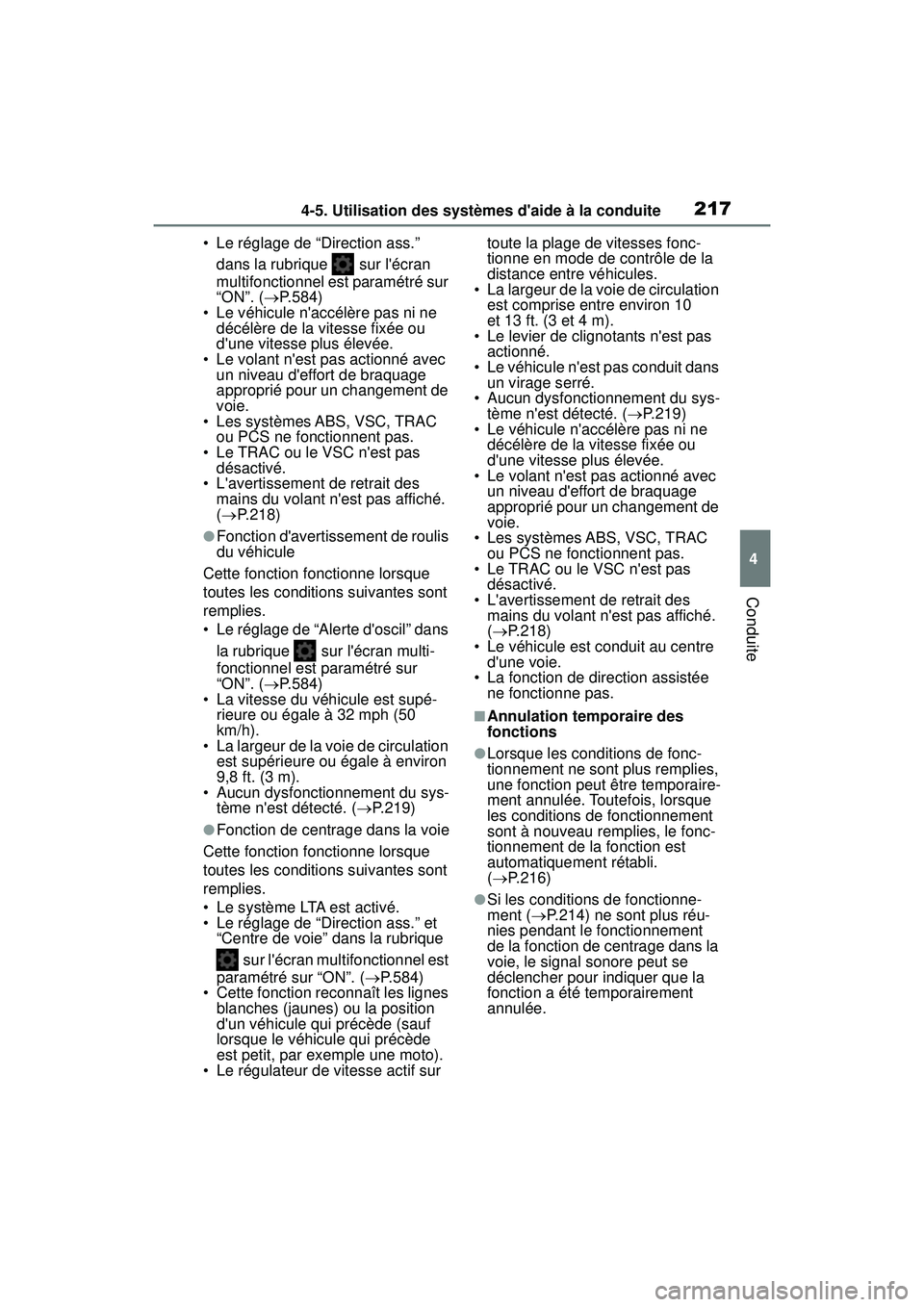

• Le réglage de “Direction ass.” dans la rubrique sur l'écran
multifonctionnel est paramétré sur
“ON”. ( P.584)
• Le véhicule n'accélère pas ni ne décélère de la vitesse fixée ou
d'une vitesse plus élevée.
• Le volant n'est pas actionné avec un niveau d'effort de braquage
approprié pour un changement de
voie.
• Les systèmes ABS, VSC, TRAC ou PCS ne fonctionnent pas.
• Le TRAC ou le VSC n'est pas désactivé.
• L'avertissement de retrait des
mains du volant n'est pas affiché.
( P. 2 1 8 )
●Fonction d'avertissement de roulis
du véhicule
Cette fonction fonctionne lorsque
toutes les conditions suivantes sont
remplies.
• Le réglage de “Alerte d'oscil” dans la rubrique sur l'écran multi-
fonctionnel est paramétré sur
“ON”. ( P.584)
• La vitesse du véhicule est supé- rieure ou égale à 32 mph (50
km/h).
• La largeur de la voie de circulation est supérieure ou égale à environ
9,8 ft. (3 m).
• Aucun dysfonctionnement du sys- tème n'est détecté. ( P.219)
●Fonction de centrage dans la voie
Cette fonction fonctionne lorsque
toutes les conditions suivantes sont
remplies.
• Le système LTA est activé.
• Le réglage de “Direction ass.” et “Centre de voie” dans la rubrique
sur l'écran multifonctionnel est
paramétré sur “ON”. ( P.584)
• Cette fonction reconnaît les lignes blanches (jaunes) ou la position
d'un véhicule qui précède (sauf
lorsque le véhicule qui précède
est petit, par exemple une moto).
• Le régulateur de vitesse actif sur toute la plage de vitesses fonc-
tionne en mode de contrôle de la
distance entre véhicules.
• La largeur de la voie de circulation est comprise entre environ 10
et 13 ft. (3 et 4 m).
• Le levier de clignotants n'est pas actionné.
• Le véhicule n'est pas conduit dans
un virage serré.
• Aucun dysfonctionnement du sys- tème n'est détecté. ( P.219)
• Le véhicule n'accélère pas ni ne décélère de la vitesse fixée ou
d'une vitesse plus élevée.
• Le volant n'est pas actionné avec un niveau d'effort de braquage
approprié pour un changement de
voie.
• Les systèmes ABS, VSC, TRAC ou PCS ne fonctionnent pas.
• Le TRAC ou le VSC n'est pas désactivé.
• L'avertissement de retrait des
mains du volant n'est pas affiché.
( P.218)
• Le véhicule est conduit au centre
d'une voie.
• La fonction de direction assistée ne fonctionne pas.
■Annulation temporaire des
fonctions
●Lorsque les conditions de fonc-
tionnement ne sont plus remplies,
une fonction peut être temporaire-
ment annulée. Toutefois, lorsque
les conditions de fonctionnement
sont à nouveau remplies, le fonc-
tionnement de la fonction est
automatiquement rétabli.
( P.216)
●Si les conditions de fonctionne-
ment ( P.214) ne sont plus réu-
nies pendant le fonctionnement
de la fonction de centrage dans la
voie, le signal sonore peut se
déclencher pour indiquer que la
fonction a été temporairement
annulée.

2184-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D

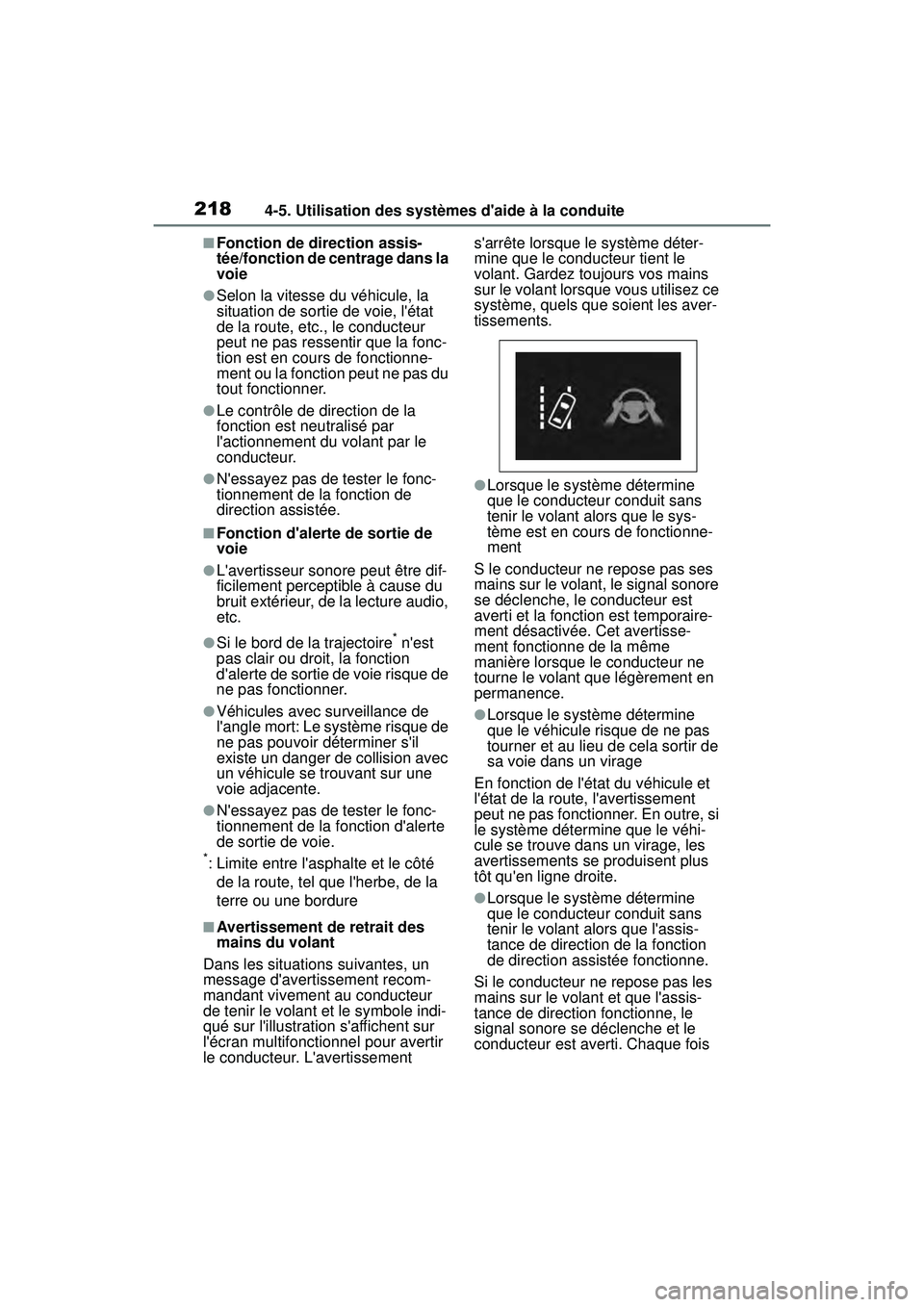

■Fonction de direction assis-
tée/fonction de centrage dans la
voie
●Selon la vitesse du véhicule, la
situation de sortie de voie, l'état
de la route, etc., le conducteur
peut ne pas ressentir que la fonc-
tion est en cours de fonctionne-
ment ou la fonction peut ne pas du
tout fonctionner.
●Le contrôle de direction de la
fonction est neutralisé par
l'actionnement du volant par le
conducteur.
●N'essayez pas de tester le fonc-
tionnement de la fonction de
direction assistée.
■Fonction d'alerte de sortie de
voie
●L'avertisseur sonore peut être dif-
ficilement perceptible à cause du
bruit extérieur, de la lecture audio,
etc.
●Si le bord de la trajectoire* n'est
pas clair ou droit, la fonction
d'alerte de sortie de voie risque de
ne pas fonctionner.
●Véhicules avec surveillance de
l'angle mort: Le système risque de
ne pas pouvoir déterminer s'il
existe un danger de collision avec
un véhicule se trouvant sur une
voie adjacente.
●N'essayez pas de tester le fonc-
tionnement de la fonction d'alerte
de sortie de voie.
*: Limite entre l'asphalte et le côté
de la route, tel que l'herbe, de la
terre ou une bordure
■Avertissement de retrait des
mains du volant
Dans les situations suivantes, un
message d'avertissement recom-
mandant vivement au conducteur
de tenir le volant et le symbole indi-
qué sur l'illustration s'affichent sur
l'écran multifonctionnel pour avertir
le conducteur. L'avertissement s'arrête lorsque le système déter-
mine que le conducteur tient le
volant. Gardez toujours vos mains
sur le volant lorsque vous utilisez ce
système, quels que soient les aver-
tissements.
●Lorsque le système détermine
que le conducteur conduit sans
tenir le volant alors que le sys-
tème est en cours de fonctionne-
ment
S le conducteur ne repose pas ses
mains sur le volant, le signal sonore
se déclenche, le conducteur est
averti et la fonction est temporaire-
ment désactivée. Cet avertisse-
ment fonctionne de la même
manière lorsque le conducteur ne
tourne le volant que légèrement en
permanence.
●Lorsque le système détermine
que le véhicule risque de ne pas
tourner et au lieu de cela sortir de
sa voie dans un virage
En fonction de l'état du véhicule et
l'état de la route, l'avertissement
peut ne pas fonctionner. En outre, si
le système détermine que le véhi-
cule se trouve dans un virage, les
avertissements se produisent plus
tôt qu'en ligne droite.
●Lorsque le système détermine
que le conducteur conduit sans
tenir le volant alors que l'assis-
tance de direction de la fonction
de direction assistée fonctionne.
Si le conducteur ne repose pas les
mains sur le volant et que l'assis-
tance de direction fonctionne, le
signal sonore se déclenche et le
conducteur est averti. Chaque fois

2194-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite

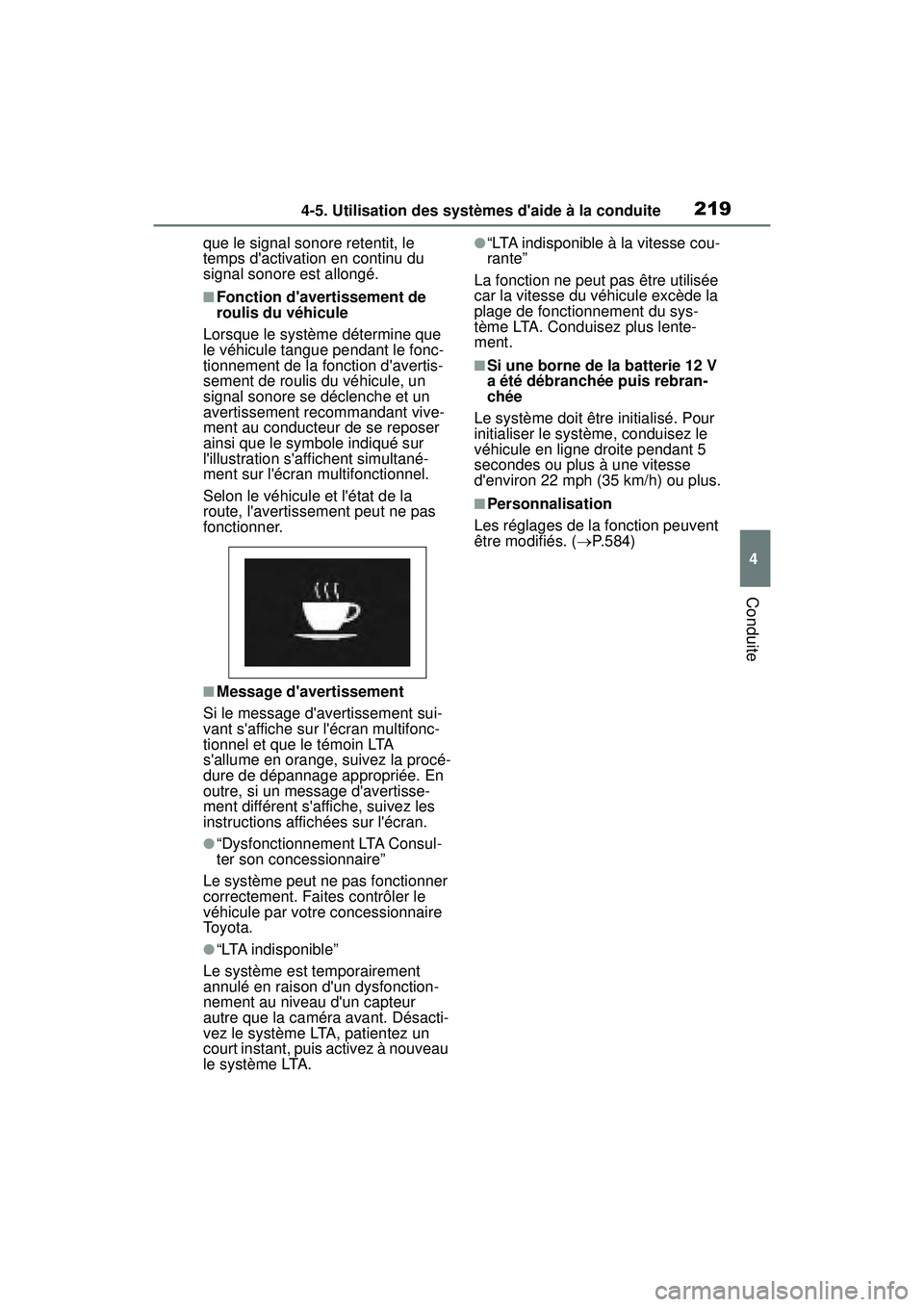

que le signal sonore retentit, le
temps d'activation en continu du
signal sonore est allongé.
■Fonction d'avertissement de
roulis du véhicule
Lorsque le système détermine que
le véhicule tangue pendant le fonc-
tionnement de la fonction d'avertis-
sement de roulis du véhicule, un
signal sonore se déclenche et un
avertissement recommandant vive-
ment au conducteur de se reposer
ainsi que le symbole indiqué sur
l'illustration s'affichent simultané-
ment sur l'écran multifonctionnel.
Selon le véhicule et l'état de la
route, l'avertissement peut ne pas
fonctionner.
■Message d'avertissement
Si le message d'avertissement sui-
vant s'affiche sur l'écran multifonc-
tionnel et que le témoin LTA
s'allume en orange, suivez la procé-
dure de dépannage appropriée. En
outre, si un message d'avertisse-
ment différent s'affiche, suivez les
instructions affichées sur l'écran.
●“Dysfonctionnement LTA Consul-
ter son concessionnaire”
Le système peut ne pas fonctionner
correctement. Faites contrôler le
véhicule par votre concessionnaire
To y o t a .
●“LTA indisponible”
Le système est temporairement
annulé en raison d'un dysfonction-
nement au niveau d'un capteur
autre que la caméra avant. Désacti-
vez le système LTA, patientez un
court instant, puis activez à nouveau
le système LTA.
●“LTA indisponible à la vitesse cou-
rante”
La fonction ne peut pas être utilisée
car la vitesse du véhicule excède la
plage de fonctionnement du sys-
tème LTA. Conduisez plus lente-
ment.
■Si une borne de la batterie 12 V
a été débranchée puis rebran-
chée
Le système doit être initialisé. Pour
initialiser le système, conduisez le
véhicule en ligne droite pendant 5
secondes ou plus à une vitesse
d'environ 22 mph (35 km/h) ou plus.
■Personnalisation
Les réglages de la fonction peuvent
être modifiés. ( P. 5 8 4 )

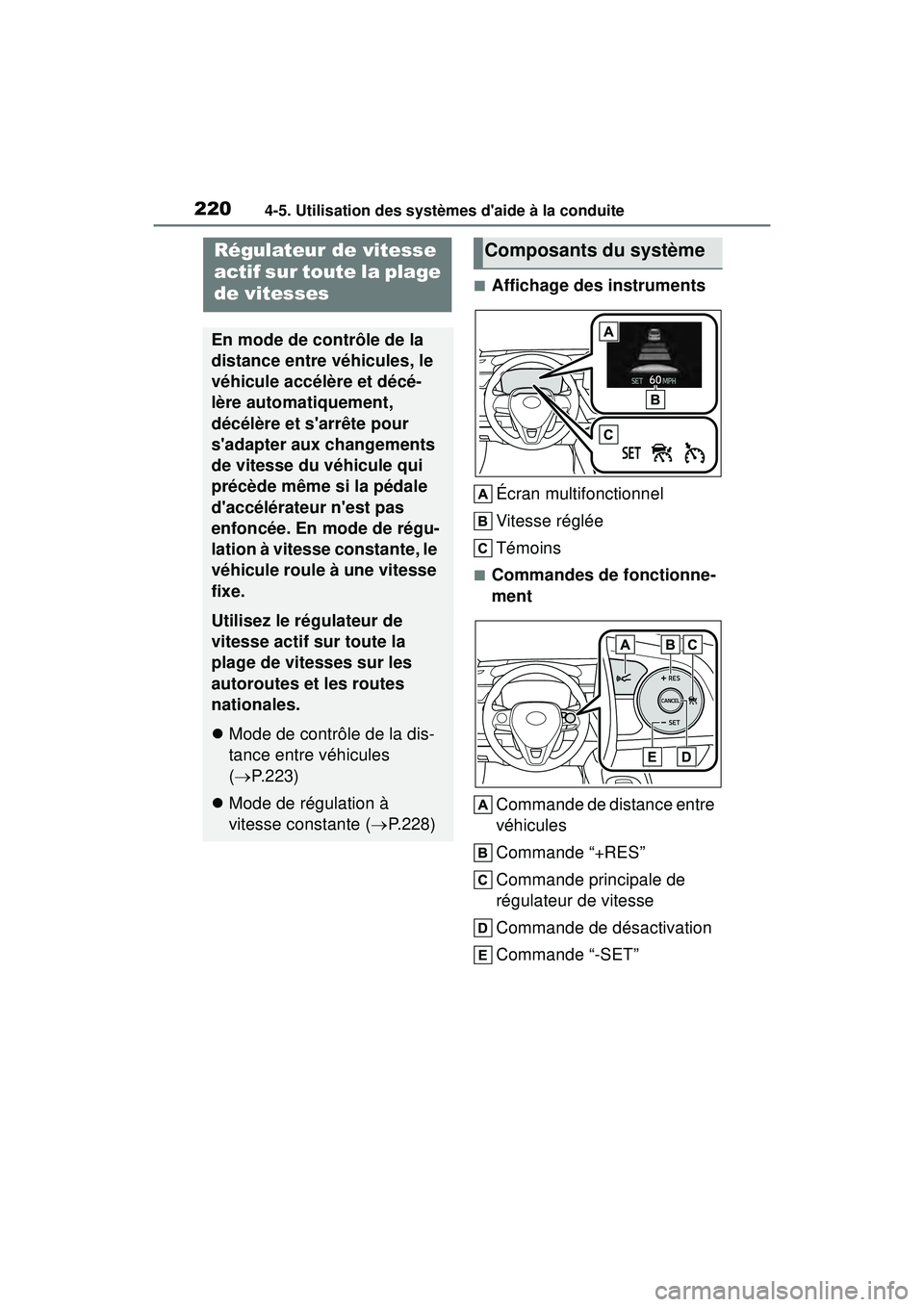

2204-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
■Affichage des instrumentsÉcran multifonctionnel
Vitesse réglée
Témoins
■Commandes de fonctionne-
mentCommande de distance entre
véhicules
Commande “+RES”
Commande principale de
régulateur de vitesse
Commande de désactivation
Commande “-SET”
Régulateur de vitesse
actif sur toute la plage
de vitesses
En mode de contrôle de la
distance entre véhicules, le
véhicule accélère et décé-
lère automatiquement,
décélère et s'arrête pour
s'adapter aux changements
de vitesse du véhicule qui
précède même si la pédale
d'accélérateur n'est pas
enfoncée. En mode de régu-
lation à vitesse constante, le
véhicule roule à une vitesse
fixe.
Utilisez le régulateur de
vitesse actif sur toute la
plage de vitesses sur les
autoroutes et les routes
nationales.
 Mode de contrôle de la dis-
tance entre véhicules
( P.223)
 Mode de régulation à
vitesse constante ( P.228)
Composants du système

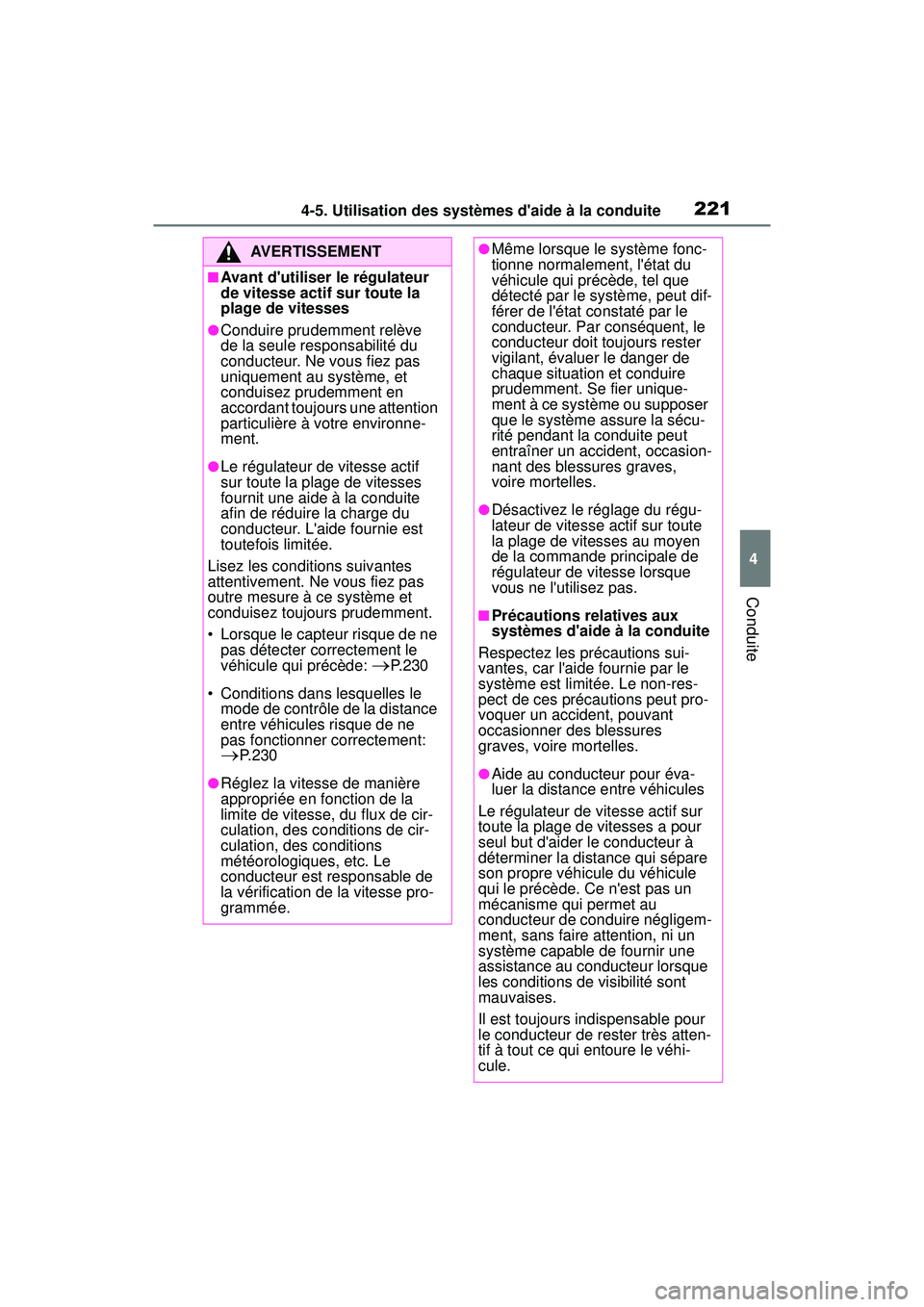

2214-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
4
Conduite
AVERTISSEMENT
■Avant d'utiliser le régulateur
de vitesse actif sur toute la
plage de vitesses
●Conduire prudemment relève
de la seule responsabilité du
conducteur. Ne vous fiez pas
uniquement au système, et
conduisez prudemment en
accordant toujours une attention
particulière à votre environne-
ment.
●Le régulateur de vitesse actif
sur toute la plage de vitesses
fournit une aide à la conduite
afin de réduire la charge du
conducteur. L'aide fournie est
toutefois limitée.
Lisez les conditions suivantes
attentivement. Ne vous fiez pas
outre mesure à ce système et
conduisez toujours prudemment.
• Lorsque le capteur risque de ne pas détecter correctement le
véhicule qui précède:
P.230
• Conditions dans lesquelles le mode de contrôle de la distance
entre véhicules risque de ne
pas fonctionner correctement:
P.230
●Réglez la vitesse de manière
appropriée en fonction de la
limite de vitesse, du flux de cir-
culation, des conditions de cir-
culation, des conditions
météorologiques, etc. Le
conducteur est responsable de
la vérification de la vitesse pro-
grammée.
●Même lorsque le système fonc-
tionne normalement, l'état du
véhicule qui précède, tel que
détecté par le système, peut dif-
férer de l'état constaté par le
conducteur. Par conséquent, le
conducteur doit toujours rester
vigilant, évaluer le danger de
chaque situation et conduire
prudemment. Se fier unique-
ment à ce système ou supposer
que le système assure la sécu-
rité pendant la conduite peut
entraîner un accident, occasion-
nant des blessures graves,
voire mortelles.
●Désactivez le réglage du régu-
lateur de vitesse actif sur toute
la plage de vitesses au moyen
de la commande principale de
régulateur de vitesse lorsque
vous ne l'utilisez pas.
■Précautions relatives aux
systèmes d'aide à la conduite
Respectez les précautions sui-
vantes, car l'aide fournie par le
système est limitée. Le non-res-
pect de ces précautions peut pro-
voquer un accident, pouvant
occasionner des blessures
graves, voire mortelles.
●Aide au conducteur pour éva-
luer la distance entre véhicules
Le régulateur de vitesse actif sur
toute la plage de vitesses a pour
seul but d'aider le conducteur à
déterminer la distance qui sépare
son propre véhicule du véhicule
qui le précède. Ce n'est pas un
mécanisme qui permet au
conducteur de conduire négligem-
ment, sans faire attention, ni un
système capable de fournir une
assistance au conducteur lorsque
les conditions de visibilité sont
mauvaises.
Il est toujours indispensable pour
le conducteur de rester très atten-
tif à tout ce qui entoure le véhi-
cule.

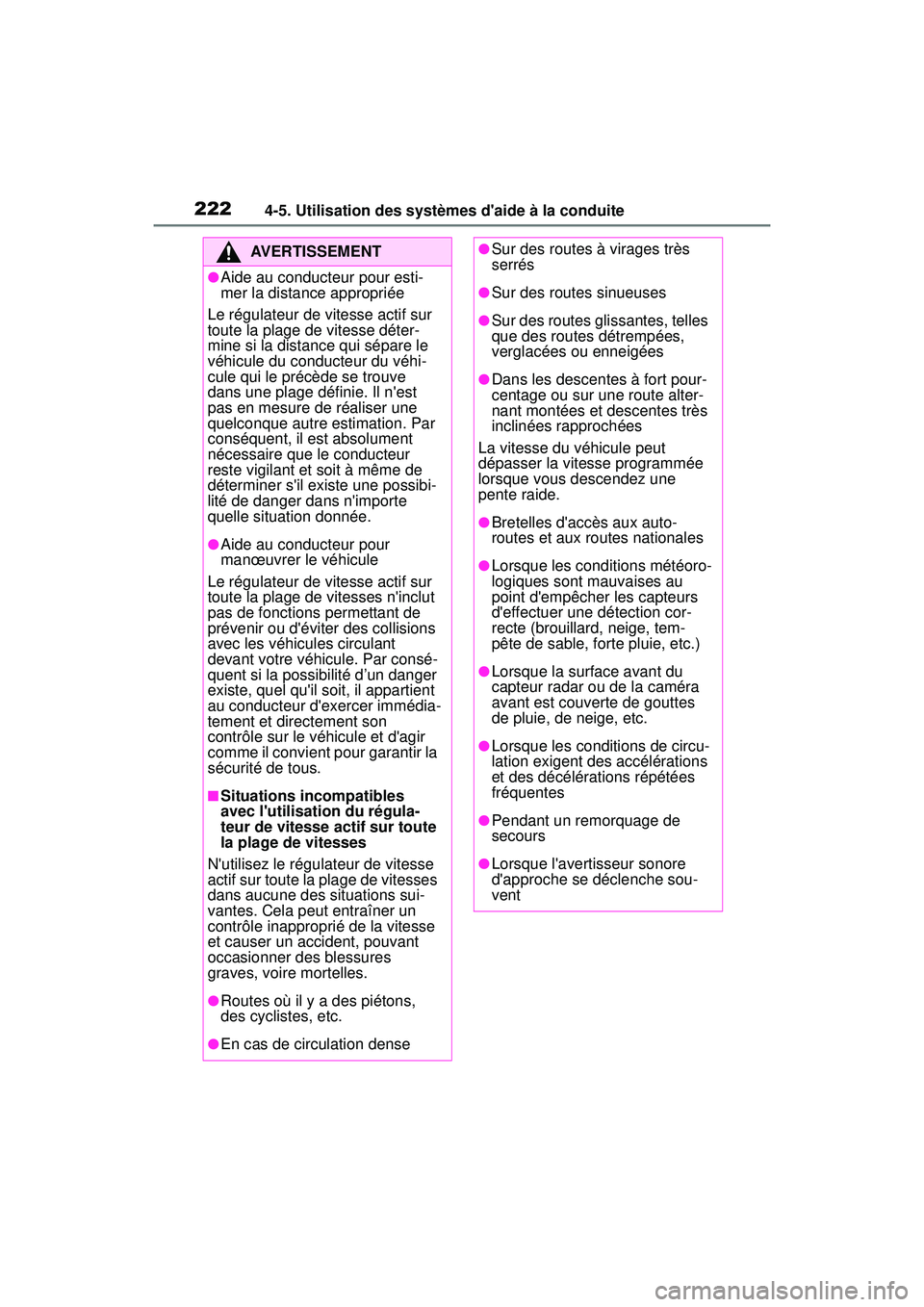

2224-5. Utilisation des systèmes d'aide à la conduite
COROLLA HV_D
AVERTISSEMENT
●Aide au conducteur pour esti-
mer la distance appropriée
Le régulateur de vitesse actif sur
toute la plage de vitesse déter-
mine si la distance qui sépare le
véhicule du conducteur du véhi-
cule qui le précède se trouve
dans une plage définie. Il n'est
pas en mesure de réaliser une
quelconque autre estimation. Par
conséquent, il est absolument
nécessaire que le conducteur
reste vigilant et soit à même de
déterminer s'il existe une possibi-
lité de danger dans n'importe
quelle situation donnée.
●Aide au conducteur pour
manœuvrer le véhicule
Le régulateur de vitesse actif sur
toute la plage de vitesses n'inclut
pas de fonctions permettant de
prévenir ou d'éviter des collisions
avec les véhicules circulant
devant votre véhicule. Par consé-
quent si la possibilité d’un danger
existe, quel qu'il soit, il appartient
au conducteur d'exercer immédia-
tement et directement son
contrôle sur le véhicule et d'agir
comme il convient pour garantir la
sécurité de tous.
■Situations incompatibles
avec l'utilisation du régula-
teur de vitesse actif sur toute
la plage de vitesses
N'utilisez le régulateur de vitesse
actif sur toute la plage de vitesses
dans aucune des situations sui-
vantes. Cela peut entraîner un
contrôle inapproprié de la vitesse
et causer un accident, pouvant
occasionner des blessures
graves, voire mortelles.
●Routes où il y a des piétons,
des cyclistes, etc.
●En cas de circulation dense
●Sur des routes à virages très
serrés
●Sur des routes sinueuses
●Sur des routes glissantes, telles
que des routes détrempées,
verglacées ou enneigées
●Dans les descentes à fort pour-
centage ou sur une route alter-
nant montées et descentes très
inclinées rapprochées
La vitesse du véhicule peut
dépasser la vitesse programmée
lorsque vous descendez une
pente raide.
●Bretelles d'accès aux auto-
routes et aux routes nationales
●Lorsque les conditions météoro-
logiques sont mauvaises au
point d'empêcher les capteurs
d'effectuer une détection cor-
recte (brouillard, neige, tem-
pête de sable, forte pluie, etc.)
●Lorsque la surface avant du
capteur radar ou de la caméra
avant est couverte de gouttes
de pluie, de neige, etc.
●Lorsque les conditions de circu-
lation exigent des accélérations
et des décélérations répétées
fréquentes
●Pendant un remorquage de
secours
●Lorsque l'avertisseur sonore
d'approche se déclenche sou-
vent
