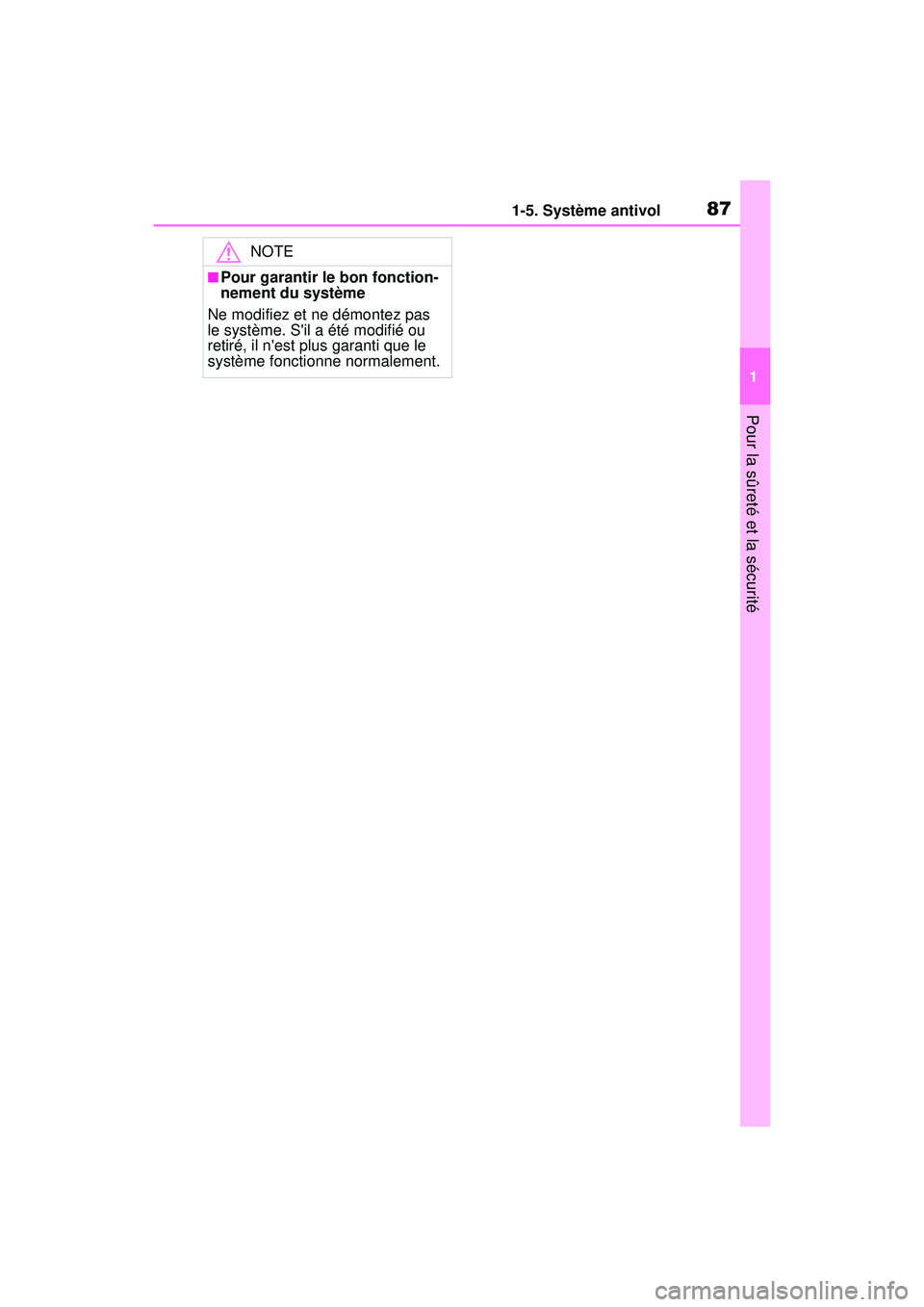

Page 89 of 620
871-5. Système antivol
COROLLA HV_D
1
Pour la sûreté et la sécurité
NOTE
■Pour garantir le bon fonction-
nement du système
Ne modifiez et ne démontez pas
le système. S'il a été modifié ou
retiré, il n'est plus garanti que le
système fonctionne normalement.

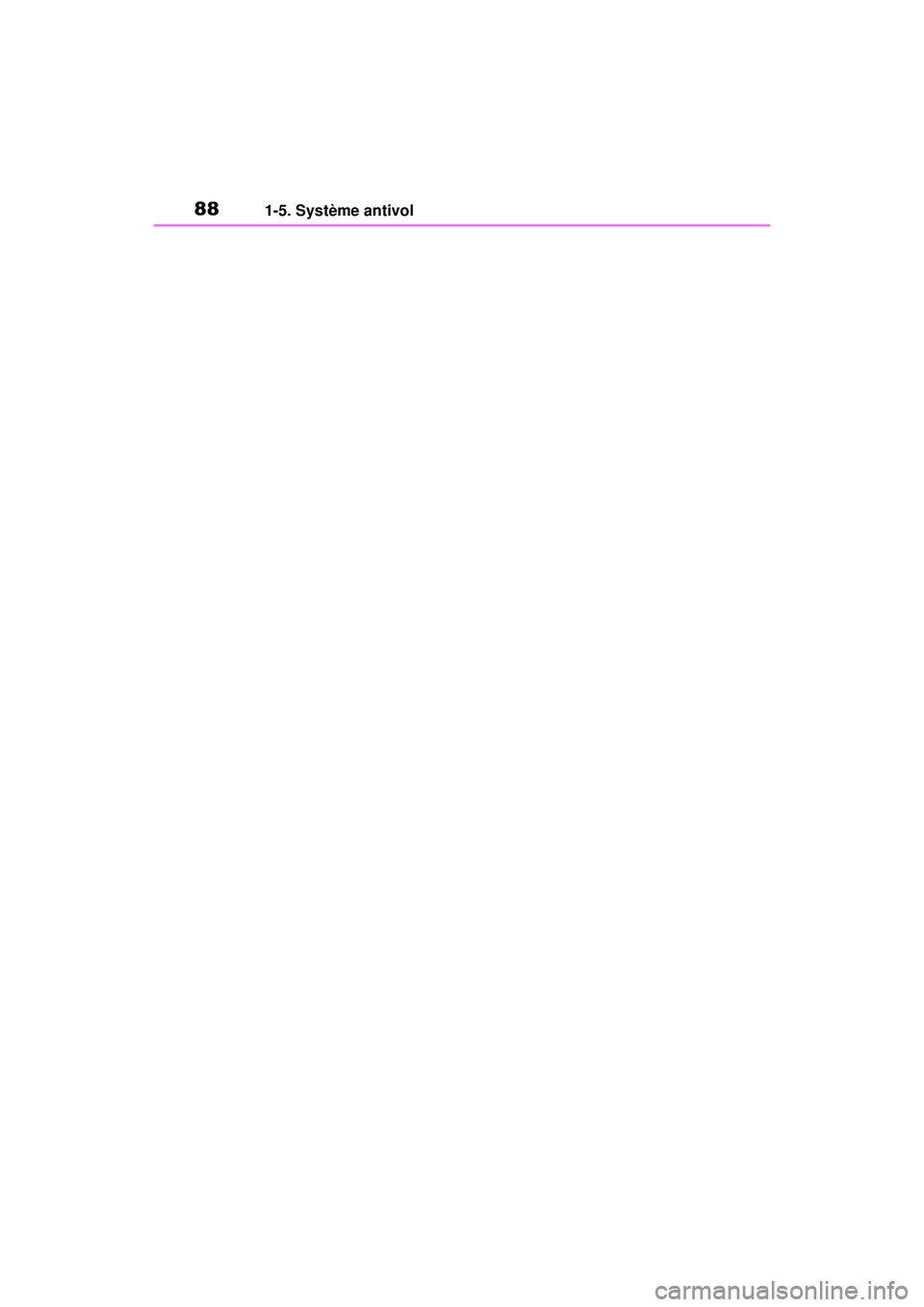

Page 90 of 620
881-5. Système antivol
COROLLA HV_D

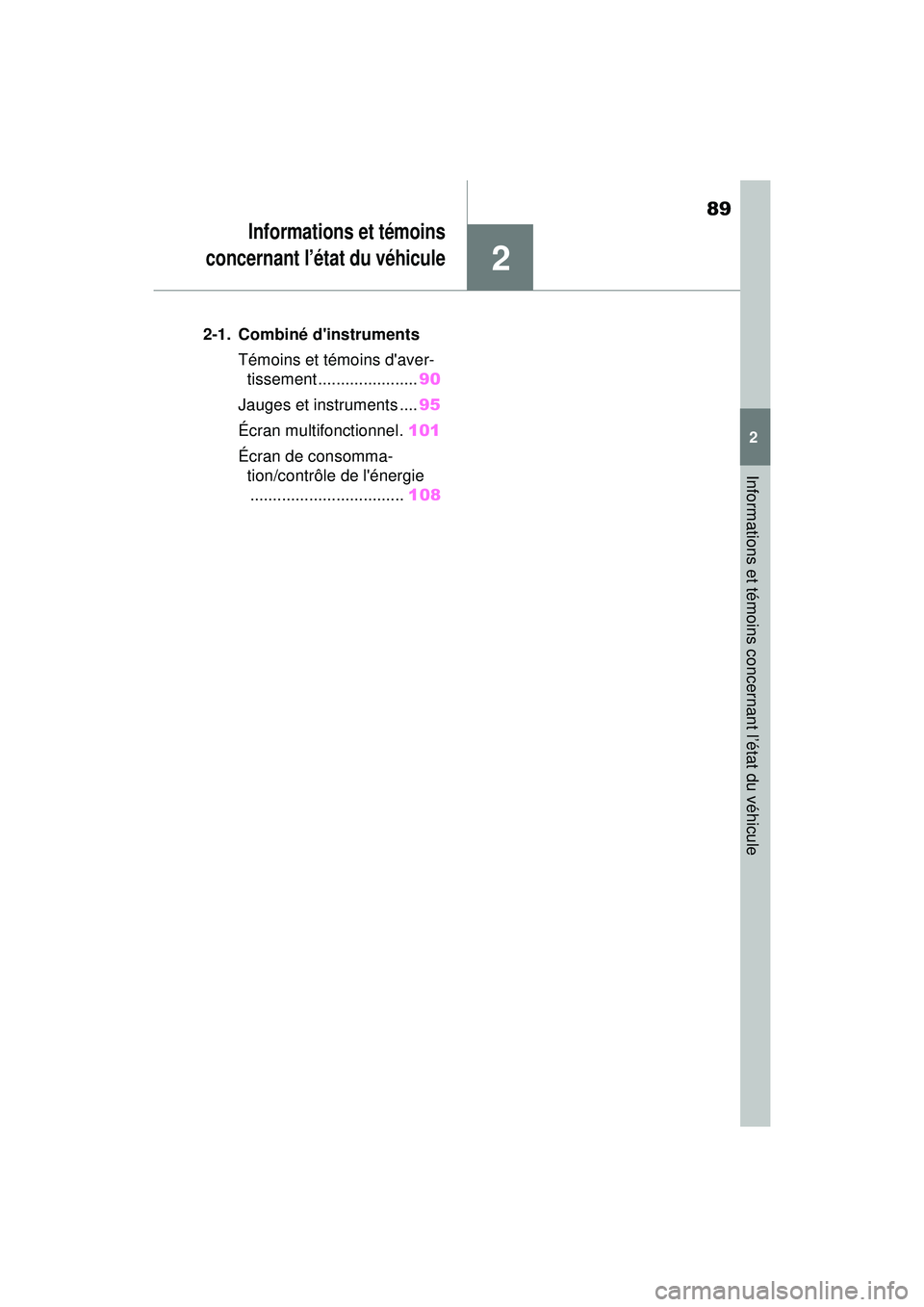

Page 91 of 620
89
COROLLA HV_D
2
2
Informations et témoins concernant l’état du véhicule
Informations et témoins
concernant l’état du véhicule
.2-1. Combiné d'instruments
Témoins et témoins d'aver-tissement ...................... 90
Jauges et instruments .... 95
Écran multifonctionnel. 101
Écran de consomma- tion/contrôle de l'énergie.................................. 108

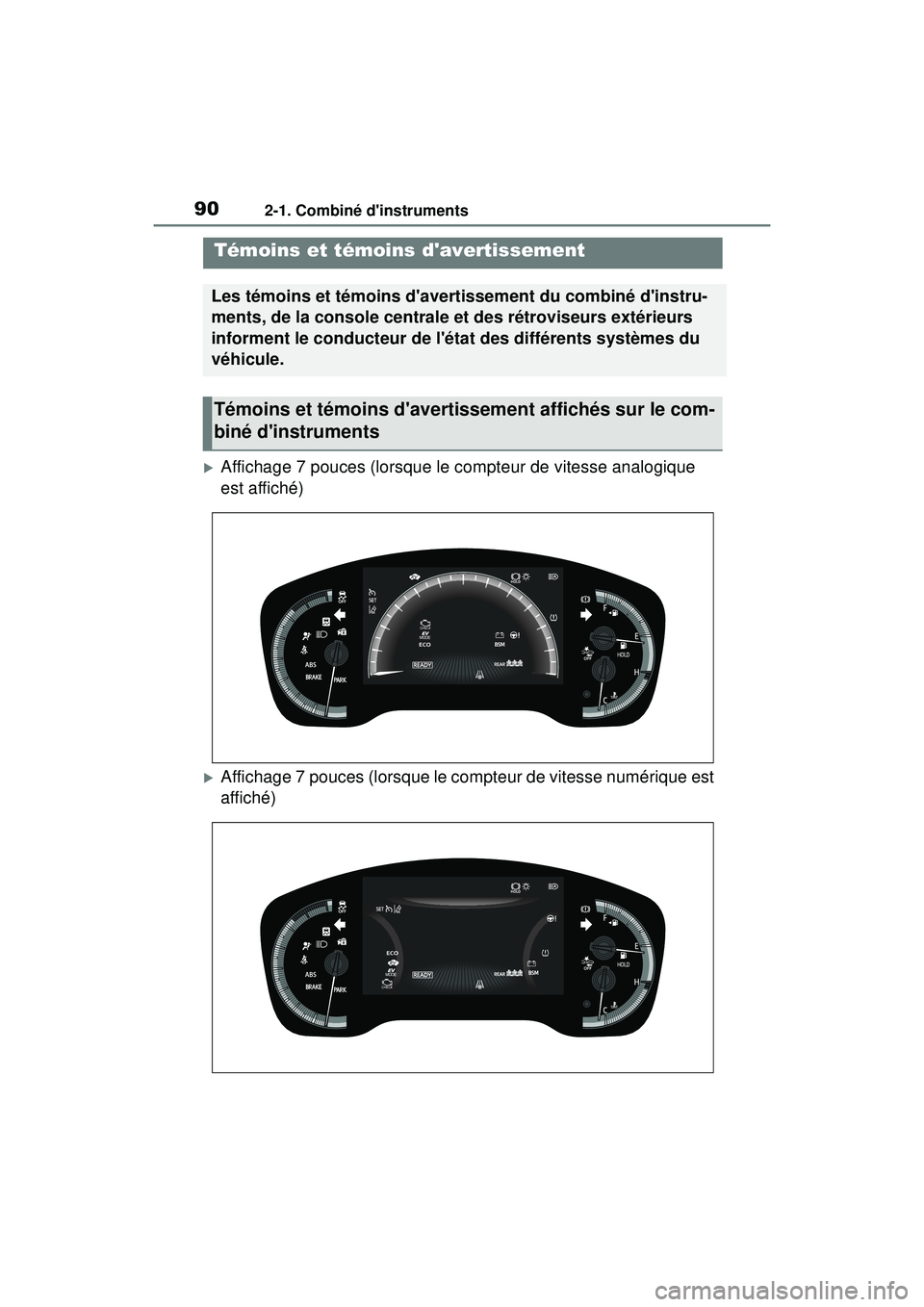

Page 92 of 620
902-1. Combiné d'instruments
COROLLA HV_D
2-1.Combiné d'instruments
Affichage 7 pouces (lorsque le compteur de vitesse analogique
est affiché)
Affichage 7 pouces (lorsque le compteur de vitesse numérique est
affiché)
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instru-
ments, de la console centrale et des rétroviseurs extérieurs
informent le conducteur de l'état des différents systèmes du
véhicule.
Témoins et témoins d'avertissement affichés sur le com-
biné d'instruments

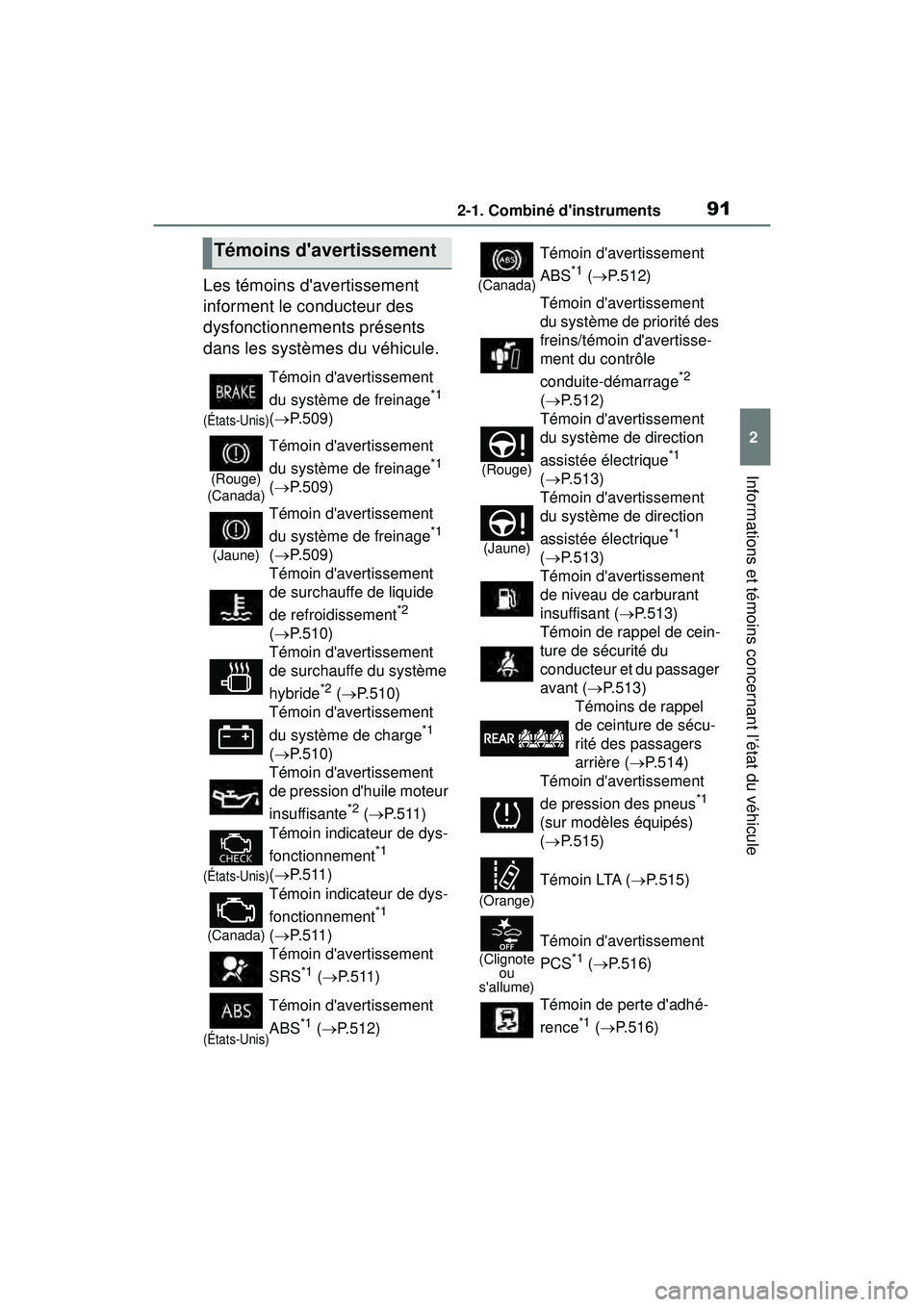

Page 93 of 620

912-1. Combiné d'instruments
COROLLA HV_D
2
Informations et témoins concernant l’état du véhicule
Les témoins d'avertissement
informent le conducteur des
dysfonctionnements présents
dans les systèmes du véhicule.
Témoins d'avertissement
(États-Unis)
Témoin d'avertissement
du système de freinage
*1
( P.509)
(Rouge)
(Canada)
Témoin d'avertissement
du système de freinage
*1
( P.509)
(Jaune)
Témoin d'avertissement
du système de freinage
*1
( P.509)
Témoin d'avertissement
de surchauffe de liquide
de refroidissement
*2
( P.510)
Témoin d'avertissement
de surchauffe du système
hybride
*2 ( P.510)
Témoin d'avertissement
du système de charge
*1
( P.510)
Témoin d'avertissement
de pression d'huile moteur
insuffisante
*2 ( P. 5 1 1 )
(États-Unis)
Témoin indicateur de dys-
fonctionnement
*1
( P. 5 1 1 )
(Canada)
Témoin indicateur de dys-
fonctionnement
*1
( P. 5 1 1 )
Témoin d'avertissement
SRS
*1 ( P. 5 1 1 )
(États-Unis)
Témoin d'avertissement
ABS
*1 ( P.512)
(Canada)
Témoin d'avertissement
ABS
*1 ( P.512)
Témoin d'avertissement
du système de priorité des
freins/témoin d'avertisse-
ment du contrôle
conduite-démarrage
*2
( P.512)
(Rouge)
Témoin d'avertissement
du système de direction
assistée électrique
*1
( P.513)
(Jaune)
Témoin d'avertissement
du système de direction
assistée électrique
*1
( P.513)
Témoin d'avertissement
de niveau de carburant
insuffisant ( P.513)
Témoin de rappel de cein-
ture de sécurité du
conducteur et du passager
avant ( P.513)
Témoins de rappel
de ceinture de sécu-
rité des passagers
arrière ( P.514)
Témoin d'avertissement
de pression des pneus
*1
(sur modèles équipés)
( P.515)
(Orange)
Témoin LTA ( P.515)
(Clignote
ou
s'allume)
Témoin d'avertissement
PCS
*1 ( P.516)
Témoin de perte d'adhé-
rence
*1 ( P.516)

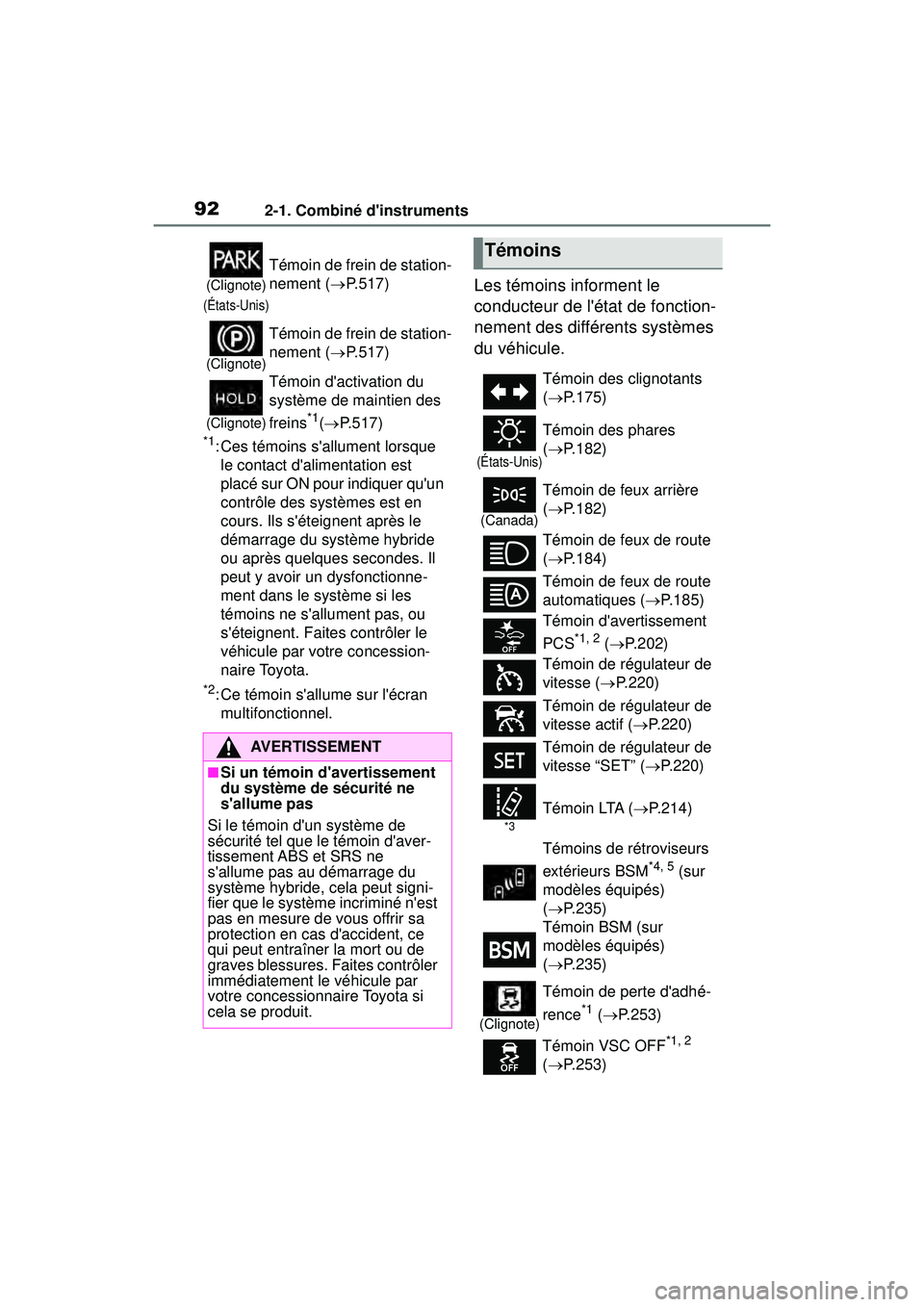

Page 94 of 620

922-1. Combiné d'instruments
COROLLA HV_D
*1: Ces témoins s'allument lorsque le contact d'alimentation est
placé sur ON pour indiquer qu'un
contrôle des systèmes est en
cours. Ils s'éteignent après le
démarrage du système hybride
ou après quelques secondes. Il
peut y avoir un dysfonctionne-
ment dans le système si les
témoins ne s'allument pas, ou
s'éteignent. Faites contrôler le
véhicule par votre concession-
naire Toyota.
*2: Ce témoin s'allume sur l'écran multifonctionnel.
Les témoins informent le
conducteur de l'état de fonction-
nement des différents systèmes
du véhicule.(Clignote)
(États-Unis)
Témoin de frein de station-
nement ( P.517)
(Clignote)
Témoin de frein de station-
nement ( P.517)
(Clignote)
Témoin d'activation du
système de maintien des
freins
*1( P.517)
AVERTISSEMENT
■Si un témoin d'avertissement
du système de sécurité ne
s'allume pas
Si le témoin d'un système de
sécurité tel que le témoin d'aver-
tissement ABS et SRS ne
s'allume pas au démarrage du
système hybride, cela peut signi-
fier que le système incriminé n'est
pas en mesure de vous offrir sa
protection en cas d'accident, ce
qui peut entraîner la mort ou de
graves blessures. Faites contrôler
immédiatement le véhicule par
votre concessionnaire Toyota si
cela se produit.
Témoins
Témoin des clignotants
( P.175)
(États-Unis)
Témoin des phares
( P.182)
(Canada)
Témoin de feux arrière
( P.182)
Témoin de feux de route
( P.184)
Témoin de feux de route
automatiques ( P.185)
Témoin d'avertissement
PCS
*1, 2 ( P.202)
Témoin de régulateur de
vitesse ( P.220)
Témoin de régulateur de
vitesse actif ( P.220)
Témoin de régulateur de
vitesse “SET” ( P.220)
*3
Témoin LTA ( P.214)
Témoins de rétroviseurs
extérieurs BSM
*4, 5 (sur
modèles équipés)
( P.235)
Témoin BSM (sur
modèles équipés)
( P.235)
(Clignote)
Témoin de perte d'adhé-
rence
*1 ( P.253)
Témoin VSC OFF
*1, 2
( P.253)

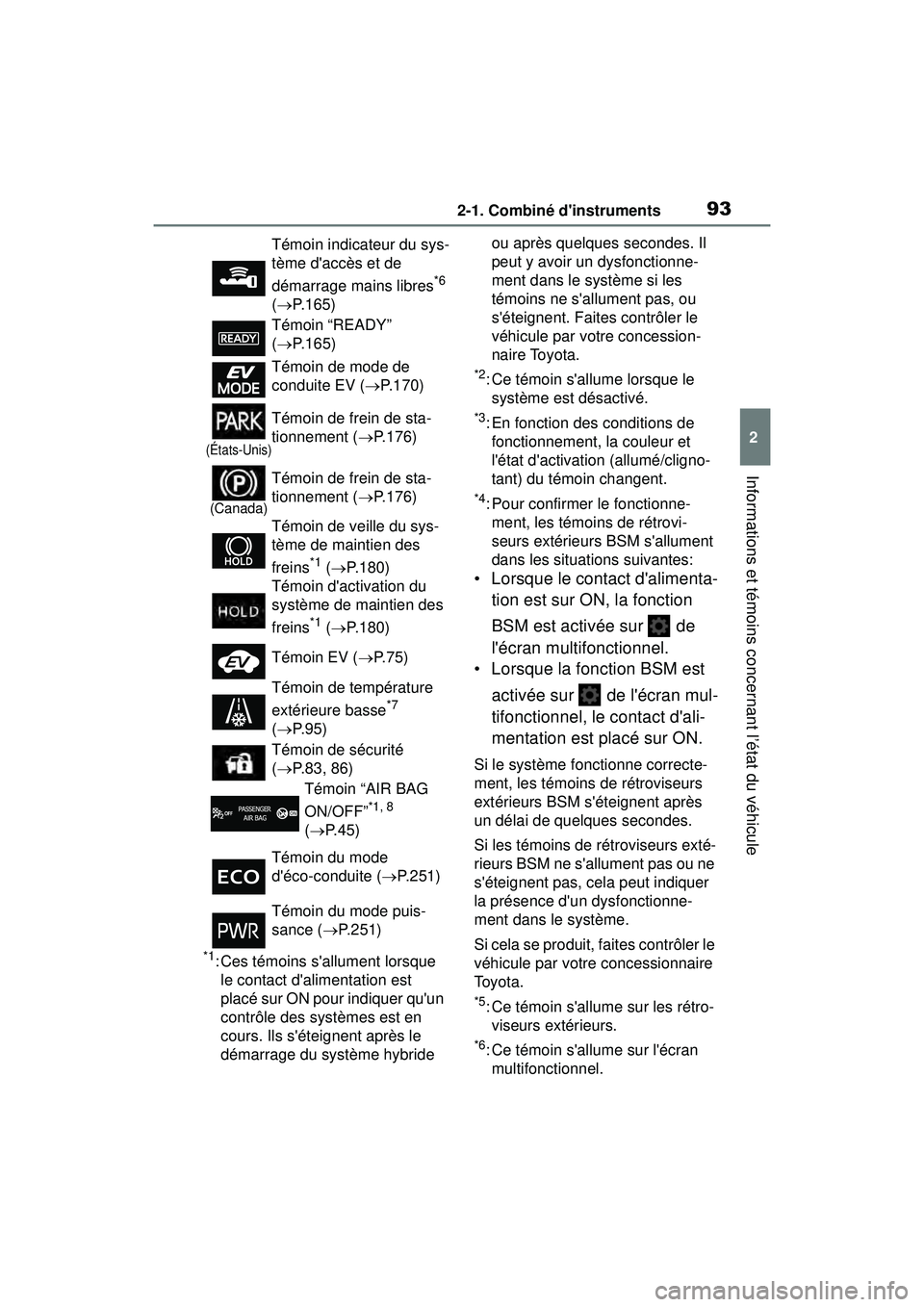

Page 95 of 620

932-1. Combiné d'instruments
COROLLA HV_D
2
Informations et témoins concernant l’état du véhicule
*1: Ces témoins s'allument lorsque le contact d'alimentation est
placé sur ON pour indiquer qu'un
contrôle des systèmes est en
cours. Ils s'éteignent après le
démarrage du système hybride ou après quelques secondes. Il
peut y avoir un dysfonctionne-
ment dans le système si les
témoins ne s'allument pas, ou
s'éteignent. Faites contrôler le
véhicule par votre concession-
naire Toyota.
*2: Ce témoin s'allume lorsque le
système est désactivé.
*3: En fonction des conditions de fonctionnement, la couleur et
l'état d'activation (allumé/cligno-
tant) du témoin changent.
*4: Pour confirmer le fonctionne-ment, les témoins de rétrovi-
seurs extérieurs BSM s'allument
dans les situations suivantes:
• Lorsque le contact d'alimenta-
tion est sur ON, la fonction
BSM est activée sur de
l'écran multifonctionnel.
• Lorsque la fonction BSM est
activée sur de l'écran mul-
tifonctionnel, le contact d'ali-
mentation est placé sur ON.
Si le système fonctionne correcte-
ment, les témoins de rétroviseurs
extérieurs BSM s'éteignent après
un délai de quelques secondes.
Si les témoins de rétroviseurs exté-
rieurs BSM ne s'allument pas ou ne
s'éteignent pas, cela peut indiquer
la présence d'un dysfonctionne-
ment dans le système.
Si cela se produit, faites contrôler le
véhicule par votre concessionnaire
To y o t a .
*5: Ce témoin s'allume sur les rétro-viseurs extérieurs.
*6: Ce témoin s'allume sur l'écran multifonctionnel.
Témoin indicateur du sys-
tème d'accès et de
démarrage mains libres
*6
( P.165)
Témoin “READY”
( P.165)
Témoin de mode de
conduite EV ( P.170)
(États-Unis)
Témoin de frein de sta-
tionnement ( P.176)
(Canada)
Témoin de frein de sta-
tionnement ( P.176)
Témoin de veille du sys-
tème de maintien des
freins
*1 ( P.180)
Témoin d'activation du
système de maintien des
freins
*1 ( P.180)
Témoin EV ( P. 7 5 )
Témoin de température
extérieure basse
*7
( P. 9 5 )
Témoin de sécurité
( P.83, 86)
Témoin “AIR BAG
ON/OFF”
*1, 8
( P. 4 5 )
Témoin du mode
d'éco-conduite ( P.251)
Témoin du mode puis-
sance ( P. 2 5 1 )

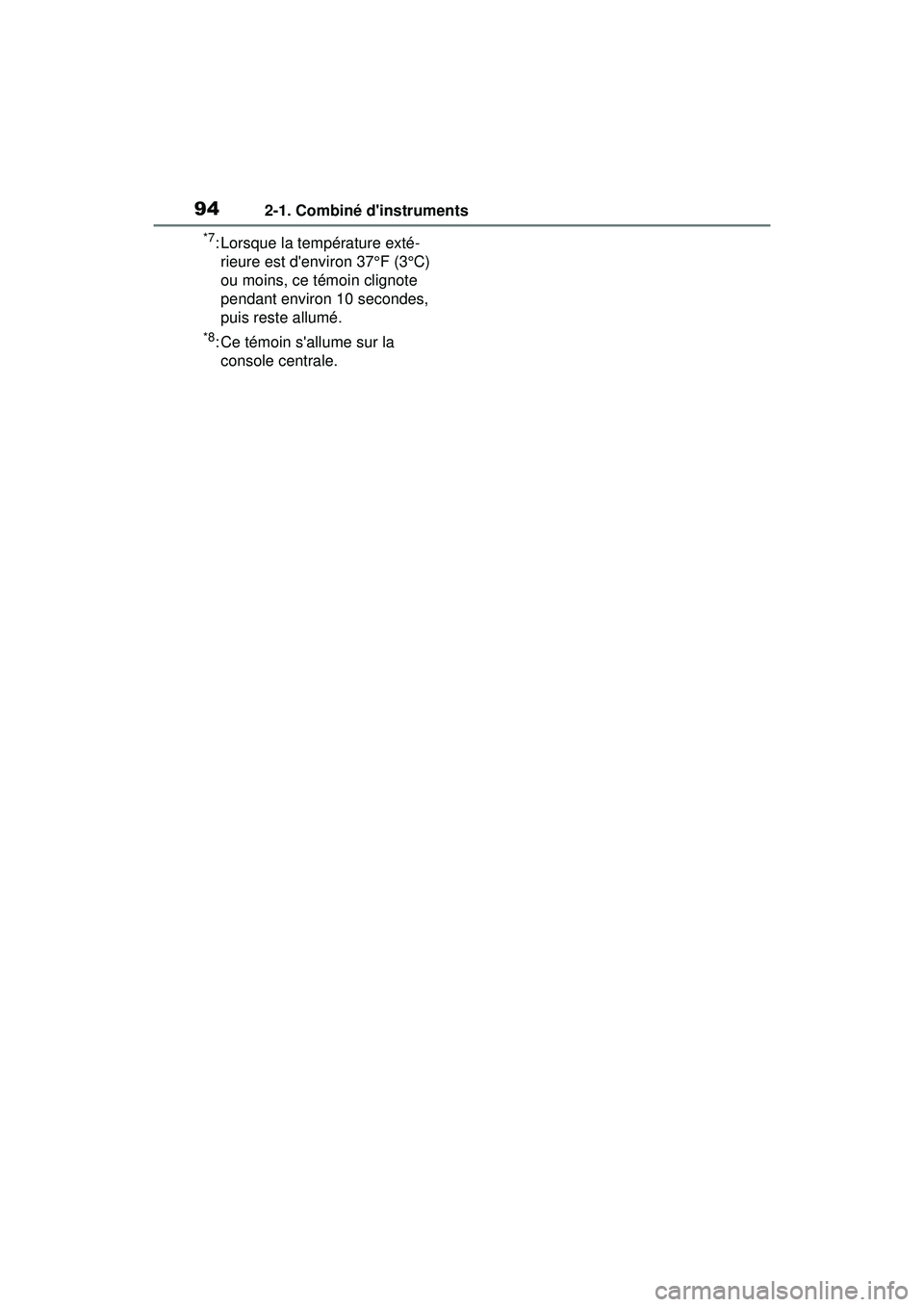

Page 96 of 620
942-1. Combiné d'instruments
COROLLA HV_D
*7: Lorsque la température exté-rieure est d'environ 37°F (3°C)
ou moins, ce témoin clignote
pendant environ 10 secondes,
puis reste allumé.
*8: Ce témoin s'allume sur la console centrale.
