2020 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

▼Retrait d'un pneu à plat
PRUDENCE
Lorsque le véhicule est monté sur un cric,
toujours passer le levier de vitesses de la 1re
à la marche arrière (véhicule à boîte de
vitesses manuelle) ou placer le levier
sélecteur sur P (véhicule à boîte de vitesses
automatique), serrer le frein de
stationnement et placer des cales de roue à
la position diagonalement opposée au
cric :
Changer un pneu à plat sans utiliser de
cales de roue est dangereux parce que le
véhicule peut bouger et tomber du cric
même avec le levier de vitesses en 1re ou en
marche arrière, ou le levier sélecteur en
position P, ce qui pourrait provoquer un
accident.
1. Si le véhicule est équipé d'un
enjoliveur de ro ue, le retirer
l'enjoliveur de r oue à l'aide de
l'extrémité en biseau du levier de cric.

REMARQUE
Introduire fermement l'extrémité en
biseau du levier de cric, entre la roue
et l'enjoliveur sinon le retrait sera
difficile.
ATTENTION
Aligner le cran de l'enjoliveur avec la
tige de soupape d'air, lors de son
installation.

1. Cran
2. Valve de pneu

Ils risquent de s'endommager si
l'enjoliveur n'est pas correctement
aligné lors de l'installation.
2. Desserrer chaque écrou de roue en les tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.

En cas de problèmes
Pneu à plat
7-9
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12

REMARQUE
Si votre Mazda est équipé des écrous
de roue antivol en option, une clé
spéciale doit être utilisée pour
déverrouiller l'écrou de blocage de
chaque roue. Pour plus de détails, se
référer à Écrous de roue antivol à la
page 7-12.
3. Ne jamais placer le cric au sol.
4. Tourner la vis du cric dans le sens indiqué sur la figur e et ajuster la tête
du cric pour soit proche de la position
de levage.

1. Tête du cric

5. Insérer le cric sous la position de
levage la plus proche de la roue à
changer et insérer la tête du cric
directement sous le point de levage.

1. Position de levage

6. Continuer à soulever progressivement
la tête du cric en faisant tourner la vis
avec votre main jusqu'à ce que la tête
du cric soit insérée dans la position de
levage.

1. Cales
2. Position de levage
En cas de problèmes
Pneu à plat
7-10
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12

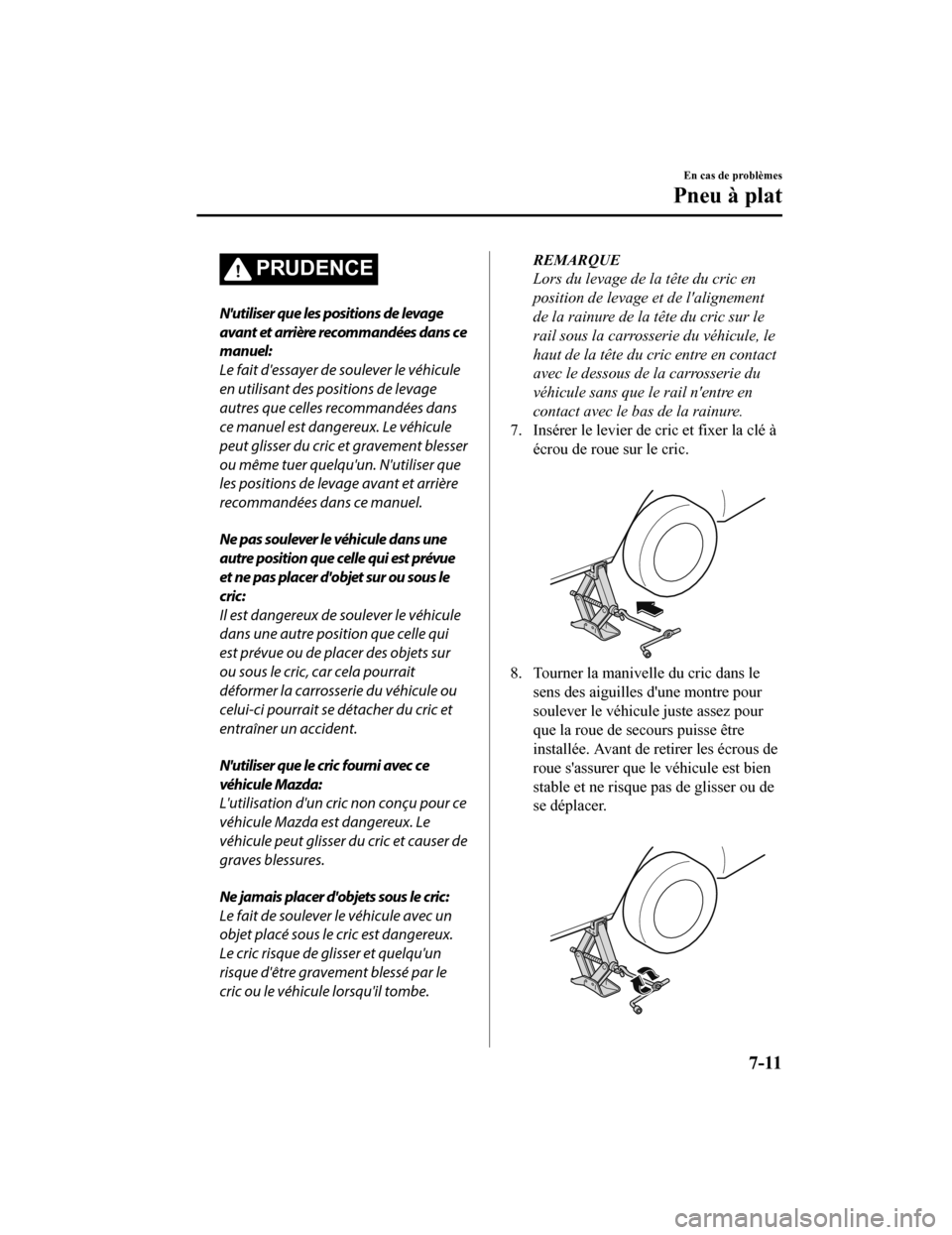

PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le véhicule
en utilisant des positions de levage
autres que celles recommandées dans
ce manuel est dangereux. Le véhicule
peut glisser du cric et gravement blesser
ou même tuer quelqu'un. N'utiliser que
les positions de levage avant et arrière
recommandées dans ce manuel.
Ne pas soulever le véhicule dans une
autre position que celle qui est prévue
et ne pas placer d'objet sur ou sous le
cric:
Il est dangereux de soulever le véhicule
dans une autre position que celle qui
est prévue ou de placer des objets sur
ou sous le cric, car cela pourrait
déformer la carrosserie du véhicule ou
celui-ci pourrait se détacher du cric et
entraîner un accident.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour ce
véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer de
graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
REMARQUE
Lors du levage de la tête du cric en
position de levage et de l'alignement
de la rainure de la tête du cric sur le
rail sous la carrosserie du véhicule, le
haut de la tête du cric entre en contact
avec le dessous de la carrosserie du
véhicule sans que le rail n'entre en
contact avec le bas de la rainure.
7. Insérer le levier de cric et fixer la clé à
écrou de roue sur le cric.

8. Tourner la manivelle du cric dans lesens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.

En cas de problèmes
Pneu à plat
7-11
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12

PRUDENCE
Ne pas soulever le véhicule au-dessus
de la hauteur nécessaire:
Il est dangereux de soulever le véhicule
au-dessus de la hauteur nécessaire, car
cela pourrait déstabiliser le véhicule et
entraîner un accident.
Ne pas démarrer le moteur ou secouer
le véhicule lorsqu'on le soulève:
Il est dangereux de démarrer le moteur
ou de secouer le véhicule, car cela
pourrait détacher le véhicule du cric et
entraîner un accident.
Ne jamais s'aventurer en dessous du
véhicule lorsqu'on le soulève:
Il est dangereux de s'aventurer sous le
véhicule lorsqu'on le soulève, car cela
pourrait entraîner des blessures graves,
voire mortelles si le véhicule se
détachait du cric.
9. Retirer les écrous de roue en les tournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
▼Écrous de roue antivol
Si votre Mazda est équipé des écrous de
roue antivol en option, une clé spéciale
doit être utilisée pour déverrouiller l'écrou
de blocage de chaque roue. La clé est
rangée dans la boîte à gants, l’espace de
rangement de la console centrale, l'espace
de rangement ou le coffre. Enregistrer la
clé et les écrous de roue auprès du
fabricant en remplissant la carte
d'enregistrement et en l'envoyant par
courrier à l'aide de l'enveloppe
d'accompagnement. En cas de perte de la
clé, consulter un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant pour commander une nouvelle
clé.
Les écrous de roue antivol ne peuvent pas
être installés sur une roue de secours en
acier. Lors de l'installation d'une roue de
secours à usage temporaire, utiliser l'un
des écrous de roue d'origine à la place de
l'écrou de blocage de roue. Les écrous de
roue d'origine sont rangés à l'intérieur de
votre Mazda.
1. Écrou de roue antivol
2. Clé spéciale
En cas de problèmes
Pneu à plat
7-12
Mazda3_8HZ2-FC-19G_Edition2_old
2019-11-21 15:35:12

Pour retirer l'écrou antivol
1. Obtenir la clé spéciale de l'écrou deroue antivol.
2. Placer la clé spéciale sur l'écrou de roue antivol, et assurez-vous de bien la
maintenir perpendiculairement sur
celui-ci. Si la clé est maintenue à un
angle, cela risque d'endommager la clé
et l'écrou. Ne pas utiliser d'outil à air
comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écr ou de roue antivol
1. Placer la clé spéciale sur l'écrou, et
assurez-vous de bien la maintenir
perpendiculairement sur celui-ci. Si la
clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'ou til à air comprimé.
2. Placer la clé à écrou de roue sur la clé spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108―147 (12―14,
80―108)
▼Installation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.

PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne pas
retirer la saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer lors
de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Placer la roue de secours.
En cas de problèmes
Pneu à plat
7-13
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12

3. Installer les écrous de roue avec le côtéen biseau vers l'intérieur; les serrer à la
main.

PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de roue
est dangereux. Les écrous de roue
peuvent se desserrer lors de la conduite
et la roue peut se détacher du moyeu,
causant un accident. De plus, les écrous
de roue risquent de s'endommager s'ils
sont trop serrés.
4. Tourner la manivelle du cric dans le sens inverse des aiguilles d'une montre
à l'aide de la clé à écrou de roue et
abaisser le véhicule.
5. Utiliser la clé à écrou de roue pourserrer les écrous de roue dans l'ordre
indiqué.

Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108―147 (12―14,
80―108)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux. La
roue peut ne pas tourner droit ou se
détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un grave
accident.
En cas de problèmes
Pneu à plat
7-14
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12

S'assurer d'installer les écrous que l'on a
retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas métrique
est dangereuse. Un écrou non métrique
monté sur un boulon métrique ne fixera
pas la roue et endommagera le boulon,
ceci peut faire que la roue se détache et
causer un accident.
6. (Véhicule équipé de roues en
aluminium)
À l'aide de la clé à écrou, retirer
l'enjoliveur central en tapotant dessus
depuis l'arrière de la roue.
7. Ranger la roue endommagée dans le coffre (4 portes)/compartiment à
bagages (5 portes).

8. Fixer la roue endommagée au véhicule
à l'aide de la méthode suivante.
(Véhicules avec boulon de fixation
de roue crevée (à l'exclusion des
véhicules avec haut-parleur de
basses pour 5 portes))
1. Écarter les languettes du boulon de fixation de roue de secours qui a
été retiré lors du retrait de la roue
de secours et enlever le boulon
pour fixer la roue de secours.
1. Languettes
2. Boulon pour la fixation de laroue de secours
3. Boulon de fixation de roue de
secours

En cas de problèmes
Pneu à plat
7-15
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12

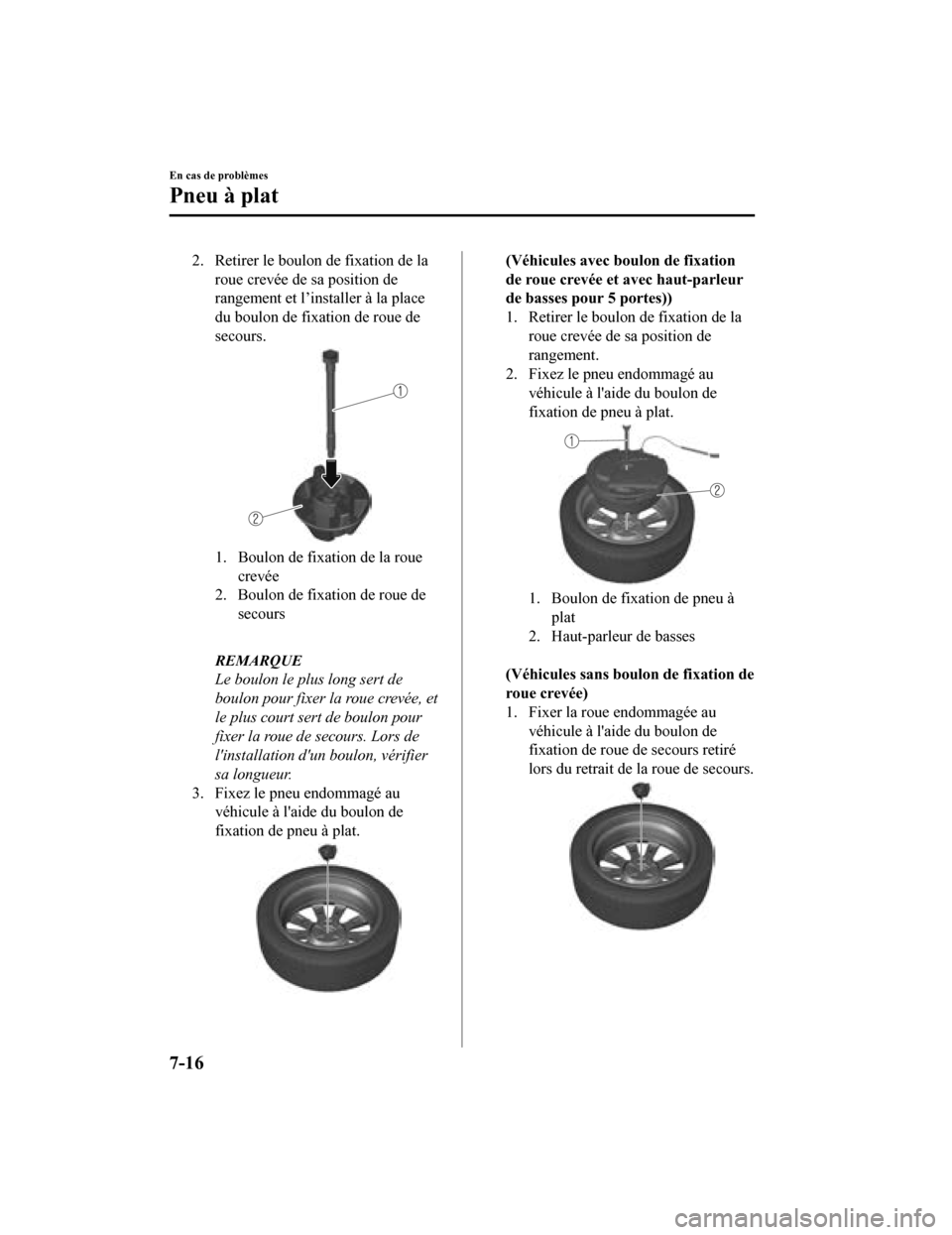

2. Retirer le boulon de fixation de laroue crevée de sa position de
rangement et l’installer à la place
du boulon de fixation de roue de
secours.
1. Boulon de fixation de la rouecrevée
2. Boulon de fixation de roue de secours

REMARQUE
Le boulon le plus long sert de
boulon pour fixer la roue crevée, et
le plus court sert de boulon pour
fixer la roue de secours. Lors de
l'installation d'un boulon, vérifier
sa longueur.
3. Fixez le pneu endommagé au véhicule à l'aide du boulon de
fixation de pneu à plat.
(Véhicules avec boulon de fixation
de roue crevée et avec haut-parleur
de basses pour 5 portes))
1. Retirer le boulon de fixation de laroue crevée de sa position de
rangement.
2. Fixez le pneu endommagé au véhicule à l'aide du boulon de
fixation de pneu à plat.
1. Boulon de fixation de pneu àplat
2. Haut-parleur de basses

(Véhicules sans boulon de fixation de
roue crevée)
1. Fixer la roue endommagée au véhicule à l'aide du boulon de
fixation de roue de secours retiré
lors du retrait de la roue de secours.
En cas de problèmes
Pneu à plat
7-16
Mazda3_8HZ2-FC-19G_Edition2_old 2019-11-21 15:35:12
