Page 185 of 812

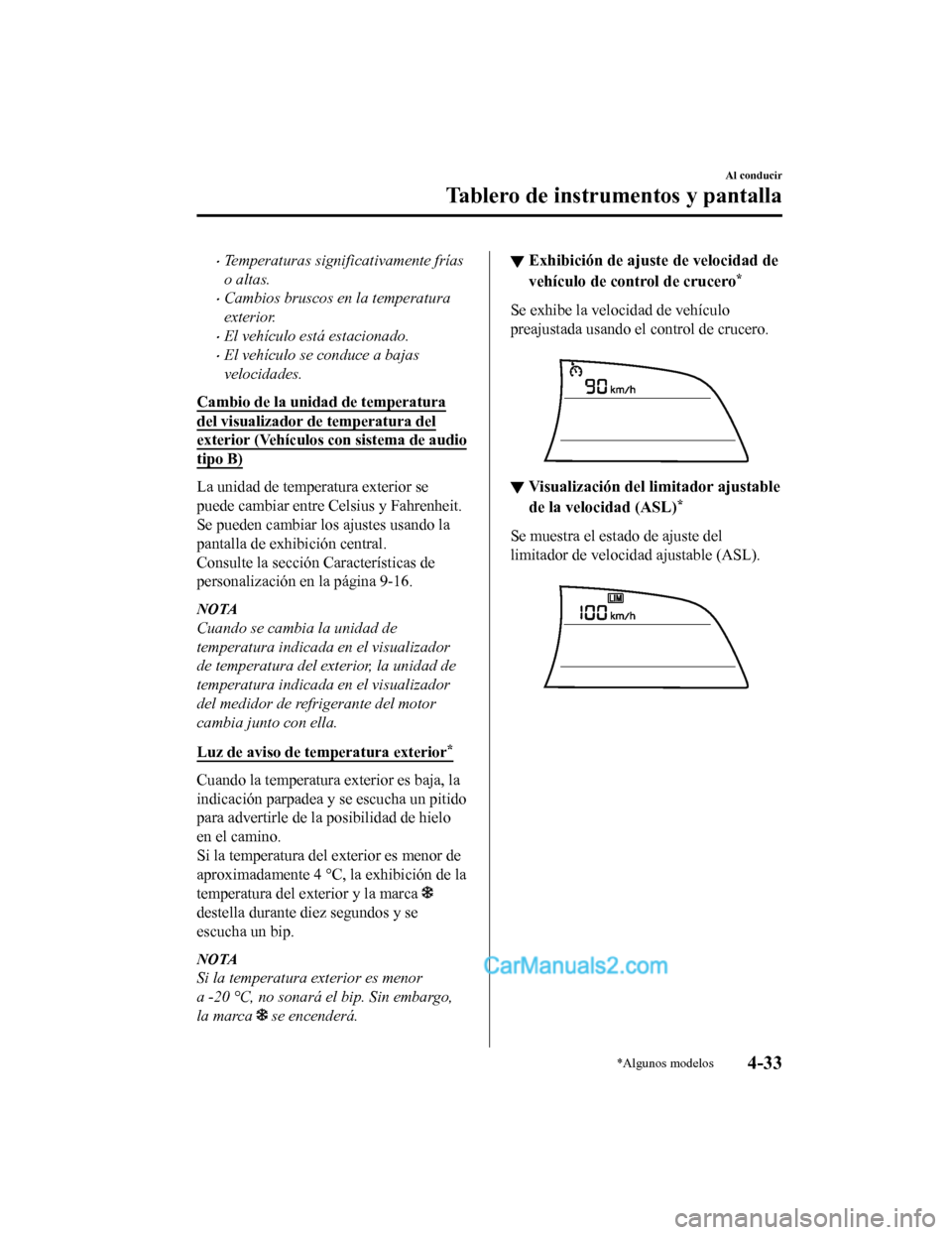

Temperaturas significativamente frías
o altas.
Cambios bruscos en la temperatura
exterior.
El vehículo está estacionado.
El vehículo se conduce a bajas
velocidades.
Cambio de la unidad de temperatura
del visualizador de temperatura del
exterior (Vehículos con sistema de audio
tipo B)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-16.
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
Luz de aviso de temperatura exterior
*
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la p osibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C, la exhibición de la
temperatura del exterior y la marca
destella durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor
a -20 °C, no sonará el bip. Sin embargo,
la marca
se encenderá.
▼ Exhibición de ajuste de velocidad de
vehículo de control de crucero*
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.
▼Visualización del limitador ajustable
de la velocidad (ASL)*
Se muestra el estado de ajuste del
limitador de velocid
ad ajustable (ASL).
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-33
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 186 of 812

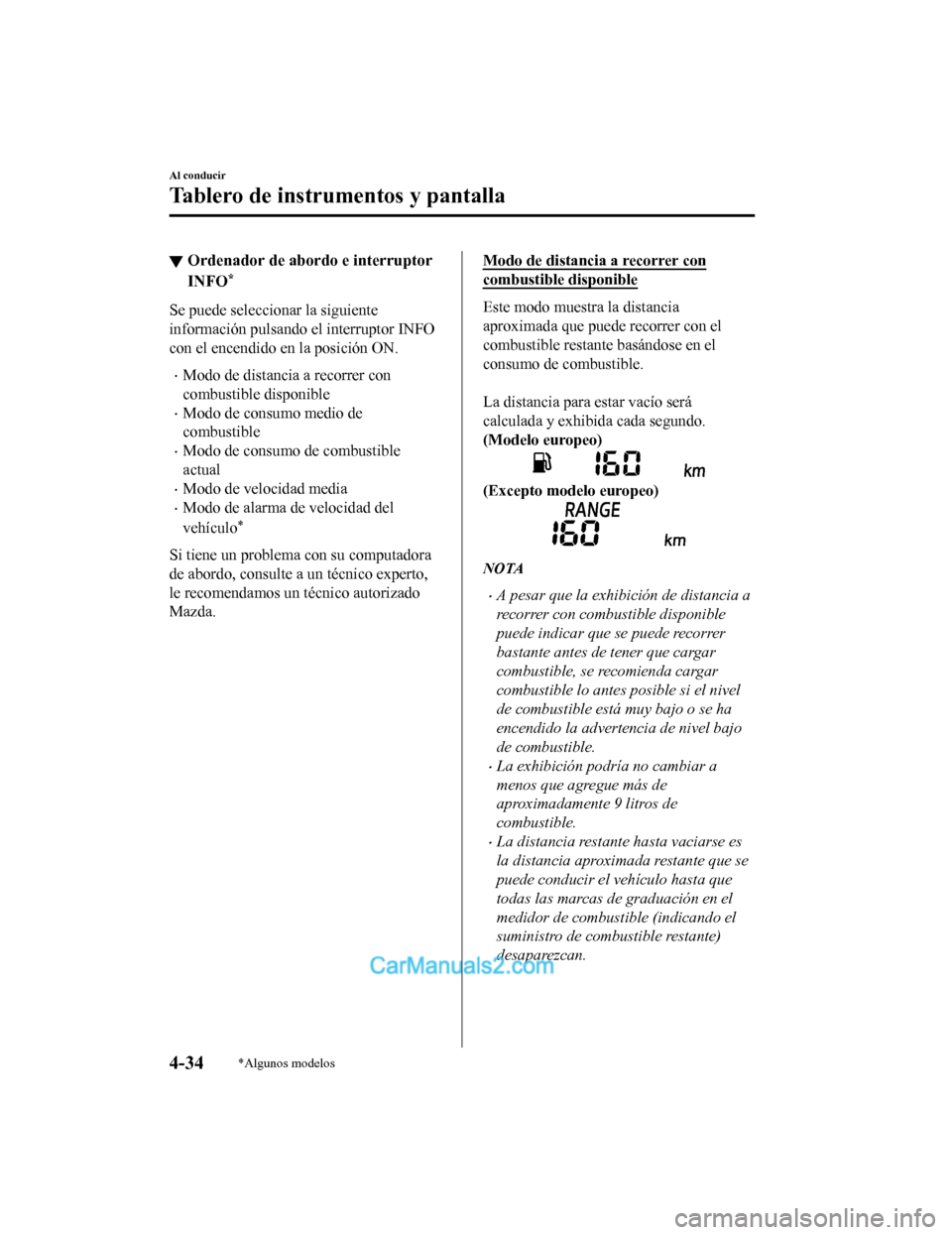

▼Ordenador de abordo e interruptor
INFO*
Se puede seleccionar la siguiente
información pulsando
el interruptor INFO
con el encendido en la posición ON.
Modo de distancia a recorrer con
combustible disponible
Modo de consumo medio de
combustible
Modo de consumo de combustible
actual
Modo de velocidad media
Modo de alarma de velocidad del
vehículo
*
Si tiene un problema con su computadora
de abordo, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Modo de distancia a recorrer con
combustible disponible
Este modo muestra la distancia
aproximada que puede recorrer con el
combustible restante basándose en el
consumo de combustible.
La distancia para estar vacío será
calculada y exhibida cada segundo.
(Modelo europeo)
(Excepto modelo europeo)
NOTA
A pesar que la exhibición de distancia a
recorrer con combustible disponible
puede indicar que se puede recorrer
bastante antes de tener que cargar
combustible, se recomienda cargar
combustible lo antes posible si el nivel
de combustible está muy bajo o se ha
encendido la advertencia de nivel bajo
de combustible.
La exhibición podría no cambiar a
menos que agregue más de
aproximadamente 9 litros de
combustible.
La distancia restante hasta vaciarse es
la distancia aproximada restante que se
puede conducir el vehículo hasta que
todas las marcas de graduación en el
medidor de combustible (indicando el
suministro de combustible restante)
desaparezcan.
Al conducir
Tablero de instrumentos y pantalla
4-34*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 187 of 812

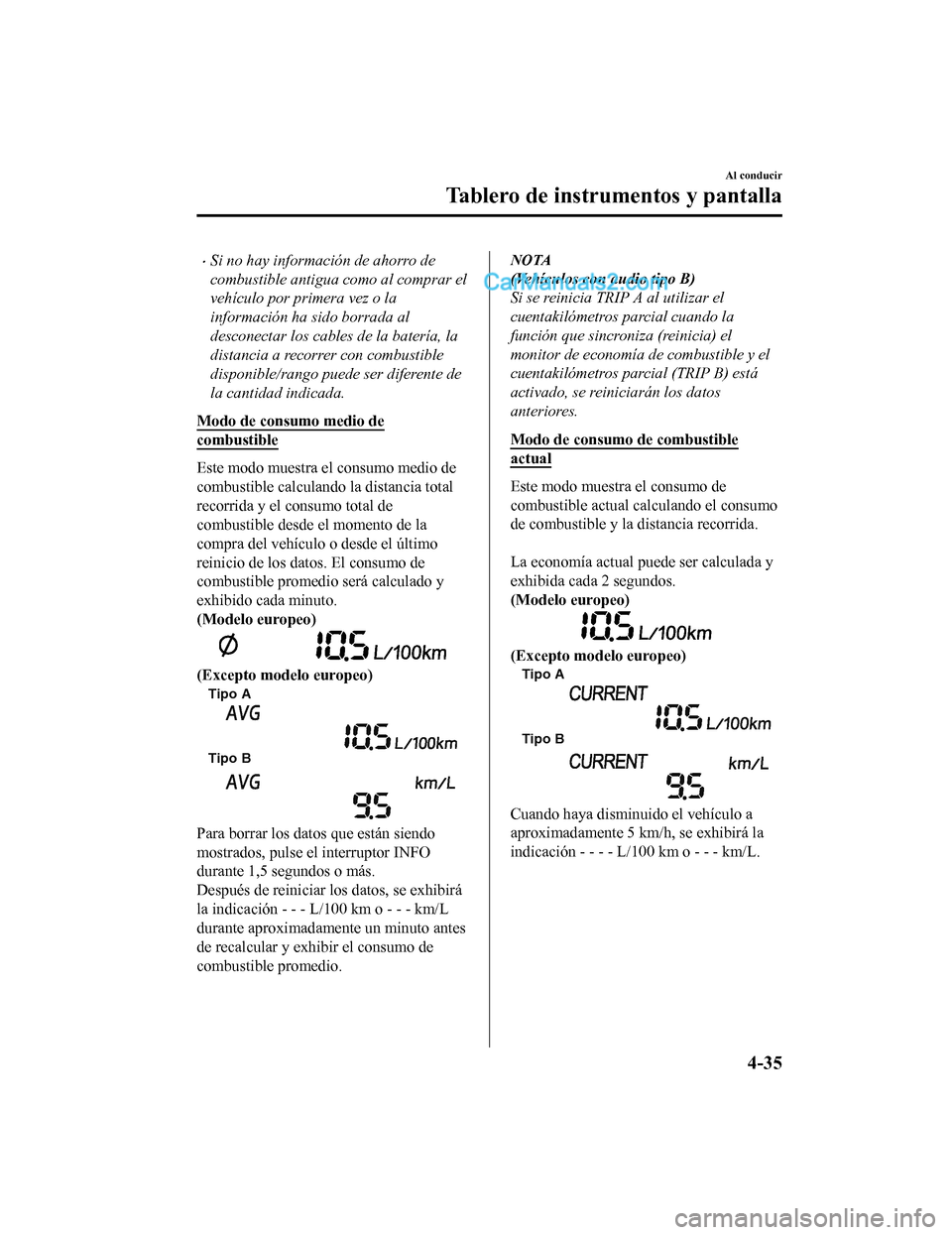

Si no hay información de ahorro de
combustible antigua como al comprar el
vehículo por primera vez o la
información ha sido borrada al
desconectar los cables de la batería, la
distancia a recorrer con combustible
disponible/rango puede ser diferente de
la cantidad indicada.
Modo de consumo medio de
combustible
Este modo muestra el consumo medio de
combustible calculando la distancia total
recorrida y el consumo total de
combustible desde el momento de la
compra del vehículo o desde el último
reinicio de los datos. El consumo de
combustible promedio será calculado y
exhibido cada minuto.
(Modelo europeo)
(Excepto modelo europeo)
Tipo A
Tipo B
Para borrar los datos que están siendo
mostrados, pulse el interruptor INFO
durante 1,5 segundos o más.
Después de reiniciar los datos, se exhibirá
la indicación - - - L/ 100 km o - - - km/L
durante aproximadamente un minuto antes
de recalcular y exhibir el consumo de
combustible promedio.
NOTA
(Vehículos con audio tipo B)
Si se reinicia TRIP A al utilizar el
cuentakilómetros parcial cuando la
función que sincroniza (reinicia) el
monitor de economía de combustible y el
cuentakilómetros parcial (TRIP B) está
activado, se reiniciarán los datos
anteriores.
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.
La economía actual puede ser calculada y
exhibida cada 2 segundos.
(Modelo europeo)
(Excepto modelo europeo)
Tipo A
Tipo B
Cuando haya disminuido el vehículo a
aproximadamente 5 km/h, se exhibirá la
indicación - - - - L /100 km o - - - km/L.
Al conducir
Tablero de instrumentos y pantalla
4-35
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 188 of 812

Modo de velocidad media
Este modo muestra la velocidad media del
vehículo calculando la distancia y el
tiempo de recorrido desde que se conectó
la batería o repusieron los datos por última
vez.
La velocidad promedio del vehículo será
calculada y exhibida cada 10 segundos.
(Modelo europeo)
(Excepto modelo europeo)
Para borrar los datos que están siendo
mostrados, pulse el interruptor INFO
durante más de 1,5 segundos. Después de
oprimir el interruptor INFO, se
exhibirá - - - km/h por aproximadamente 1
minuto antes de reca lcular y exhibir la
velocidad del vehículo.
Modo de alarma de velocidad del
vehículo*
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad
del vehículo a la que se activa la
advertencia.
NOTA
La exhibición para la alarma de velocidad
del vehículo se activa a la misma vez que
se escucha el bip. La velocidad de
vehículo fijada destella varias veces.
La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
Ajuste siempre la velocidad del vehículo
de acuerdo con las leyes y
reglamentaciones del país/ciudad en que
se conduce el vehículo. Además,
verifique siempre la velocidad del
vehículo usando el velocímetro.
La función de alarma de velocidad del
vehículo se puede ajustar entre 30 y 250
km/h.
Al conducir
Tablero de instrumentos y pantalla
4-36*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 189 of 812

Visualizador de conducción activa*
Receptor óptico
Espejo
Combinador
ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo parado:
Es peligroso ajustar el brillo de la pantalla y la
posición mientras conduce el vehículo ya que al
hacerlo puede distraer su atención del camino hacia adelante y resultar en un accidente.
PRECAUCIÓN
No intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición dificultarán la visión y el uso de demasiada
fuerza al usarla podría resultar en daños.
No coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cu alquier interferencia con su funcionamiento
podría provocar daños.
No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros líquidos
salpican la exhibición de cond ucción activa, se podría dañar.
No coloque objetos encima de la pantalla de visualización de conducci ón activa ni aplique
adhesivos a la hoja a prueba de polvo/recept or óptico pues podrían causar interferencias.
Hay un sensor integrado para controlar la lu minosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibi ción se reducirá haciendo que la exhibición
resulte difícil de ver.
No permita que luz intensa incida en el recepto r óptico. De lo contrario, podría ocasionar
daños.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-37
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 190 of 812

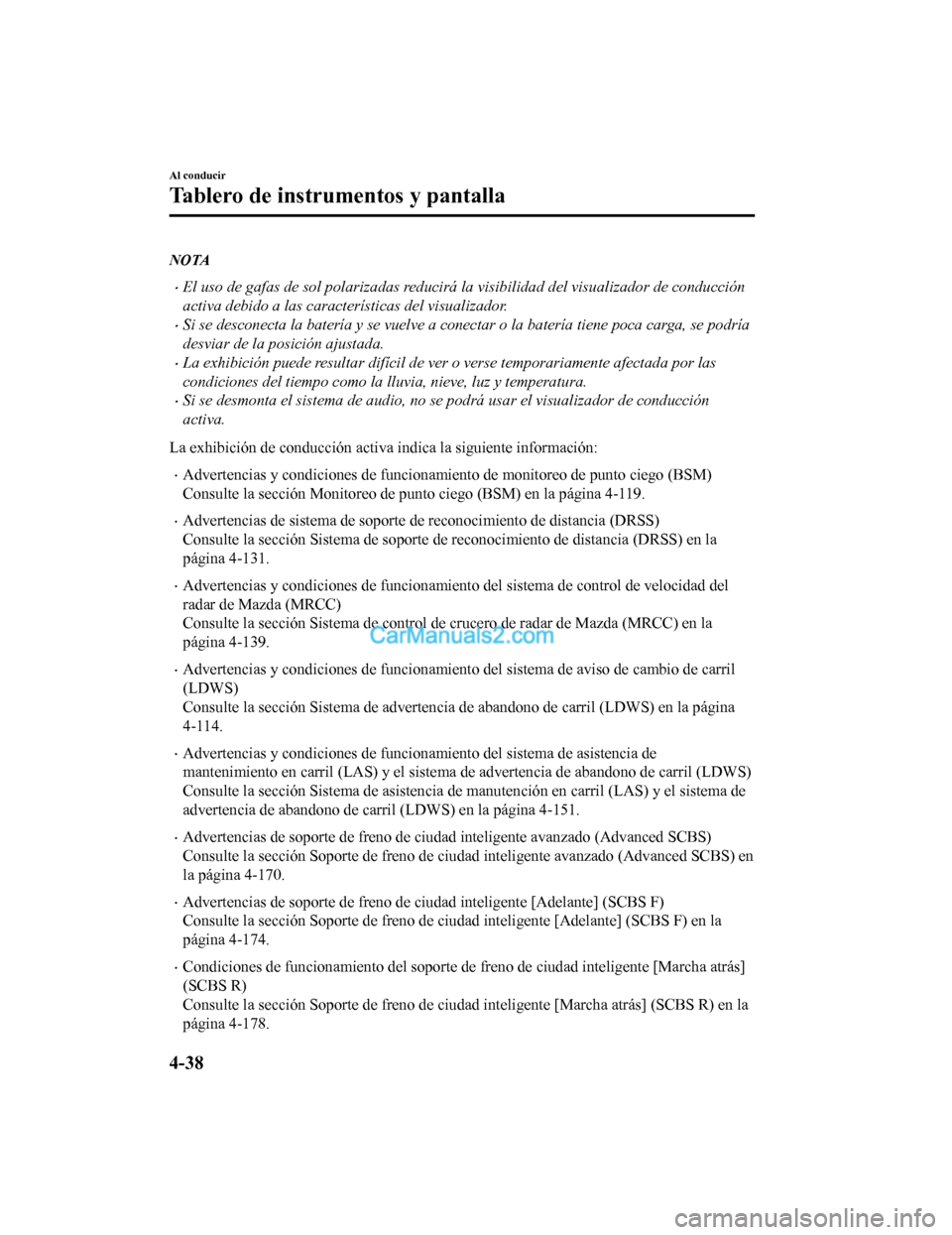

NOTA
El uso de gafas de sol polarizadas reducirá la visibilidad del visualizador de conducción
activa debido a las características del visualizador.
Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se podría
desviar de la posición ajustada.
La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
Si se desmonta el sistema de audio, no se podrá usar el visualizador de conducción
activa.
La exhibición de conducción activa indica la siguiente informac ión:
Advertencias y condiciones de funcionamiento de monitoreo de pu nto ciego (BSM)
Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-119.
Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
Consulte la sección Sistema de soporte de reconocimiento de dis tancia (DRSS) en la
página 4-131.
Advertencias y condiciones de funcionamiento del sistema de con trol de velocidad del
radar de Mazda (MRCC)
Consulte la sección Sistema de control de crucero de radar de M azda (MRCC) en la
página 4-139.
Advertencias y condiciones de funcionamiento del sistema de avi so de cambio de carril
(LDWS)
Consulte la sección Sistema de advertencia de abandono de carri l (LDWS) en la página
4-114.
Advertencias y condiciones de funcionamiento del sistema de asi stencia de
mantenimiento en carril (LAS) y el sistema de advertencia de ab andono de carril (LDWS)
Consulte la sección Sistema de asistencia de manutención en car ril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en la página 4-151.
Advertencias de soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Consulte la sección Soporte de fr eno de ciudad inteligente avanzado (Advanced SCBS) en
la página 4-170.
Advertencias de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
Consulte la sección Soporte de fr eno de ciudad inteligente [Adelante] (SCBS F) en la
página 4-174.
Condiciones de funcionamiento del soporte de freno de ciudad in teligente [Marcha atrás]
(SCBS R)
Consulte la sección Soporte de fr eno de ciudad inteligente [Marcha atrás] (SCBS R) en la
página 4-178.
Al conducir
Tablero de instrumentos y pantalla
4-38
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 191 of 812

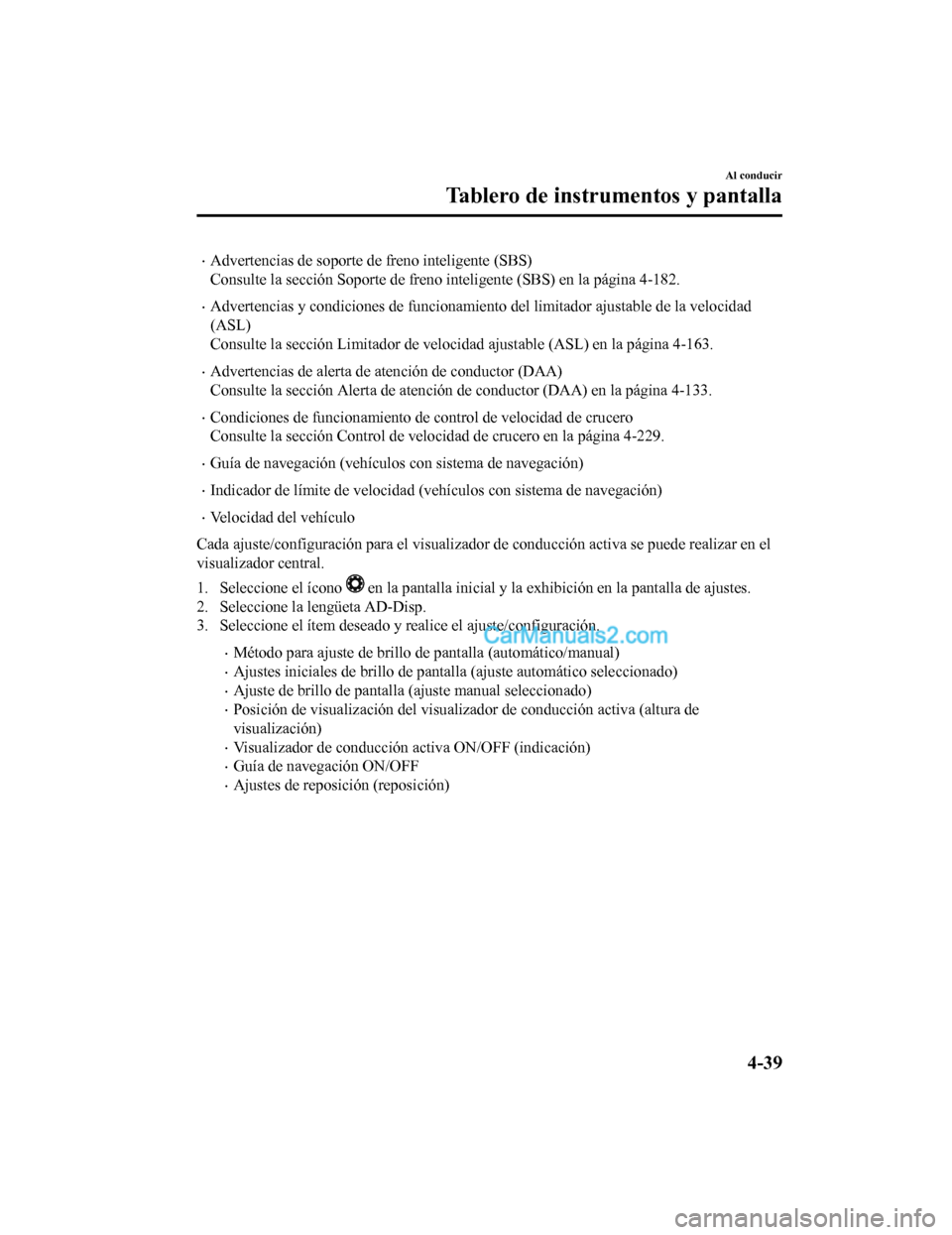

Advertencias de soporte de freno inteligente (SBS)
Consulte la sección Soporte de freno inteligente (SBS) en la página 4-182.
Advertencias y condiciones de funcionamiento del limitador ajus table de la velocidad
(ASL)
Consulte la sección Limitador de velocidad ajustable (ASL) en la página 4-163.
Advertencias de alerta de atención de conductor (DAA)
Consulte la sección Alerta de atención de conductor (DAA) en la página 4-133.
Condiciones de funcionamiento de control de velocidad de crucer o
Consulte la sección Control de v elocidad de crucero en la página 4-229.
Guía de navegación (vehículos con sistema de navegación)
Indicador de límite de velocidad (vehículos con sistema de nave gación)
Velocidad del vehículo
Cada ajuste/configuración para e l visualizador de conducción activa se puede realizar en el
visualizador central.
1. Seleccione el ícono
en la pantalla inicial y la exh ibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/configuración.
Método para ajuste de brillo de pantalla (automático/manual)
Ajustes iniciales de brillo de pantalla (ajuste automático sele ccionado)
Ajuste de brillo de pantalla (ajuste manual seleccionado)
Posición de visualización del visualizador de conducción activa (altura de
visualización)
Visualizador de conducción activa ON/OFF (indicación)
Guía de navegación ON/OFF
Ajustes de reposición (reposición)
Al conducir
Tablero de instrumentos y pantalla
4-39
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 192 of 812
Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especificaciones.
Tipo A
Tipo B
Tipo C
(Tipo medidor de velocidad digital)
(Tipo medidor de velocidad analógico (Con tacómetro))
(Tipo medidor de velocidad analógico (Sin tacómetro))
Tablero de instrumentos
▼Luces de aviso
Estas luces se encienden o parpadean para notificar al usuario
el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.
Señal Advertencia Página
Advertencia del sistema de frenos*1*27-37
Advertencia del sistema antibloqueo de frenos (ABS)*1
Advertencia del
sistema electró‐
nico de distribu‐ ción de fuerza de frenos7-37
Advertencia de ABS7-40
Advertencia del sistema de carga*17-37
Al conducir
Tablero de instrumentos y pantalla
4-40
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
