2020 MAZDA MODEL 2 Manual del propietario (in Spanish)

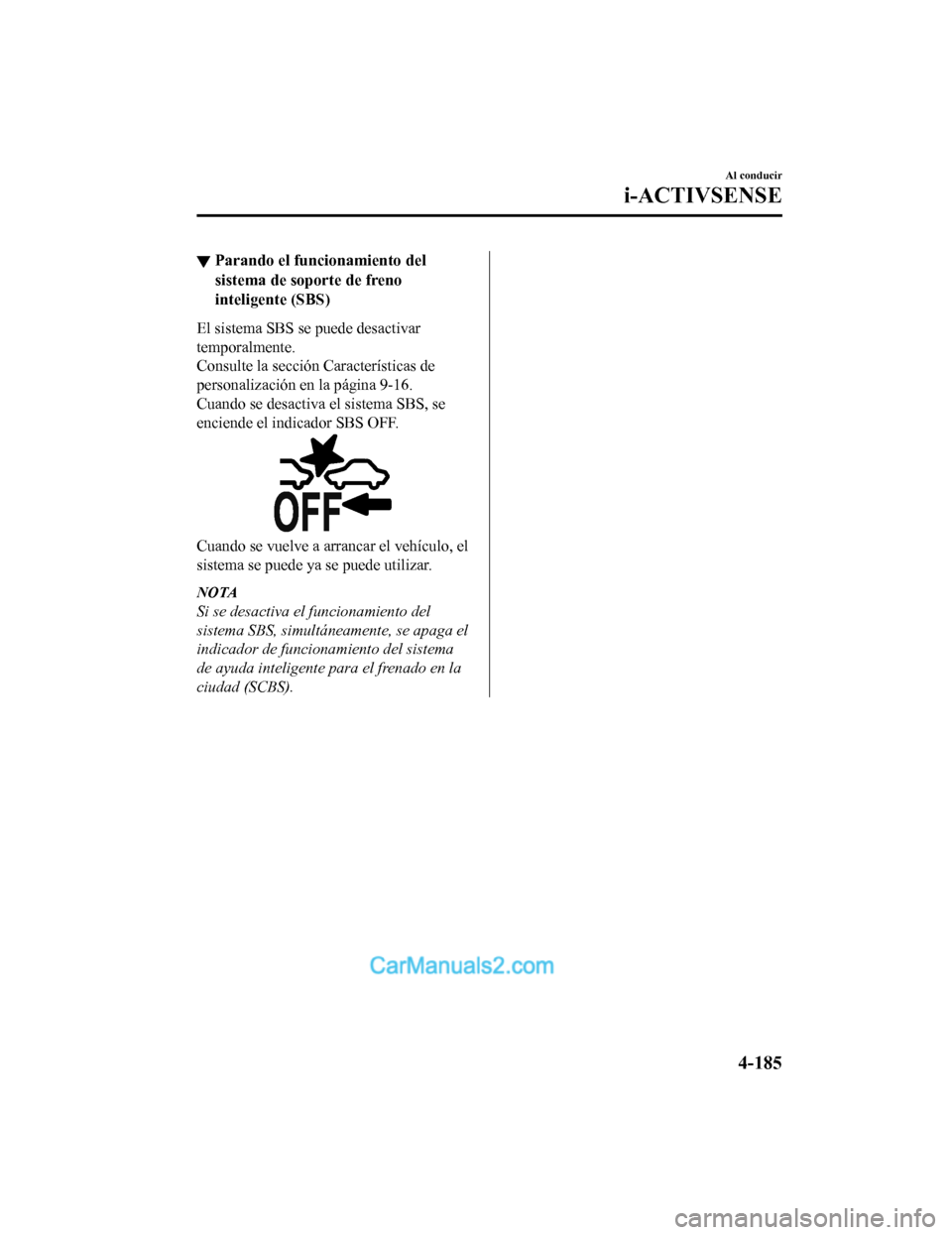

▼Parando el funcionamiento del
sistema de soporte de freno
inteligente (SBS)
El sistema SBS se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-16.
Cuando se desactiva
el sistema SBS, se
enciende el indicador SBS OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
NOTA
Si se desactiva el funcionamiento del
sistema SBS, simultáneamente, se apaga el
indicador de funcionamiento del sistema
de ayuda inteligente para el frenado en la
ciudad (SCBS).
Al conducir
i-ACTIVSENSE
4-185
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Monitor de vista de 360°*
El monitor de vista de 360° cuenta con las siguientes funciones que ayudan al conductor a
comprobar el área situada alrededor del vehículo con diferentes indicaciones en el
visualizador central y un sonido de advertencia cuando se condu ce el vehículo a baja
velocidad o mientras estaciona.
Vista superior
La vista superior exhibe una imagen del vehículo directamente d esde arriba en el centro
de la exhibición combinando las imágenes tomadas desde las 4 cámaras en todos lados del
vehículo. La vista superior se muestra en el lado derecho (vola nte a la izquierda) / lado
izquierdo (volante a la derecha) de la pantalla cuando se muest ra la imagen de la pantalla
de vista delantera o vista trase ra. La vista superior ayuda al conductor a comprobar el área
situada alrededor del vehículo cuando el vehículo se conduce ha cia delante y hacia atrás.
Vista delantera/vista delantera granangular
La imagen de la parte delantera del vehículo se muestra en el visualizador central.
La vista de la parte delantera ayuda al conductor a comprobar l a parte delantera del
vehículo al visualizar las líneas de guía en la imagen mostrada obtenida desde la parte
delantera del vehículo.
Vista lateral
Las imágenes obtenidas de lado delantero izquierdo y derecho de l vehículo se muestran
en el visualizador central.
La vista lateral ayuda al conductor a comprobar los laterales d el vehículo al visualizar las
líneas de guía en la imagen mostrada obtenida desde la parte delantera izquierda y derecha
del vehículo.
Vista trasera/vista panorámica trasera
La imagen de la parte trasera del vehículo se muestra en el vis ualizador central.
La imagen de la parte trasera ayuda al conductor a comprobar la parte trasera del vehículo
al visualizar las líneas de guía e n la imagen mostrada obtenida desde la parte trasera del
vehículo.
Sensor de estacionamiento
Si hubiese cualquier obstáculo cerca del vehículo mientras se m uestra la vista superior/
vista lateral, se encenderá una indicación de detección de obst áculo en el parachoques en
el visualizador central.
Los sensores de estacionamiento usan sensores ultrasónicos para detectar obstrucciones
alrededor del vehículo cuando se conduce el vehículo a baja vel ocidad como al estacionar
el vehículo en un garaje o en paralelo, y notifica al conductor de la distancia aproximada
desde el vehículo al obstáculo alrededor usando un sonido y una indicación de detección
de obstáculo.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-249.
Al conducir
i-ACTIVSENSE
4-186*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Alerta trasera de velocidad del tráfico (RCTA)
Si existe la posibilidad de una colisión con un vehículo que se aproxima mientras se
muestra la vista trasera/vista panorámica trasera, se muestra u na advertencia en el
visualizador central.
La alerta de tránsito cruzando atrás (RCTA) usa sensores de rad ar (traseros) para detectar
vehículos que se aproximan desde atrás, por el lado izquierdo y derecho del vehículo, y
ayudan al conductor a verificar la parte de atrás del vehículo mientras usa la marcha atrás
haciendo destellar los indicadores de advertencia de monitoreo de punto ciego (BSM) y
activando la advertencia sonora.
Consulte la sección Alerta de tránsito cruzando atrás (RCTA) en la página 4-135.
Alcance del monito r de vista 360°
: Cámaras
: Sensores ultrasónicos
: Sensores de radar (traseros)
ADVERTENCIA
Confirme siempre la seguridad de la zona que rodea el vehículo con los espejos retrovisores y
directamente con los ojos mientras conduce.
El monitor de vista de 360° es un dispositiv o auxiliar que ayuda al conductor a comprobar la
seguridad del área situad a alrededor del vehículo.
Al conducir
i-ACTIVSENSE
4-187
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

El alcance de las cámaras y el rango de detección de los sensores es limitado. Por ejemplo, las
áreas en negro de la parte delantera y trasera del vehículo, y los puntos en los que las
imágenes de cada cámara se unen son puntos ciegos en los que no se podrá visualizar un
obstáculo. Además, las líneas de anchura del vehículo extendidas y las líneas de trayecto
proyectado solo se deben usar a modo de ref erencia, ya que las imágenes de la pantalla
pueden ser diferentes a las condiciones reales.
PRECAUCIÓN
 No use el monitor de vista de 360° en las siguientes condiciones.

Superficies cubiertas de hielo o nieve.
 Cadenas para nieve o neumático de repuesto temporario instalados.
 Las puertas delanteras o la tapa del maletero no están totalmente cerradas.
 El vehículo se encuentra sobre una superficie inclinada.
 Los espejos de puertas están plegados.
 No golpee cámara delantera/trasera, el pa rachoques delantero ni los espejos de las
puertas. La posición de la cámara o el ángulo de instalación podría variar.
 Las cámaras tienen una estructura estanca. No desmonte, modifique ni retire una cámara.
 La cubierta de la cámara es de plástico duro , por lo que no debe aplicar ningún extractor de
películas de aceite, disolvente orgánico, cera o revestimiento. Si aplica cualquiera de estos
agentes a la cubierta de la cámara, límp iela inmediatamente con un paño suave.
 No frote con fuerza y no utilice abrasivos o un cepillo duro para limpiar la lente de la
cámara. De lo contrario, podría rayar la lent e de la cámara, lo que afectaría negativamente
a la calidad de las imágenes.
 Consulte a técnico experto, le recomendamos un técnico autorizado Mazda para reparar,
pintar o cambiar la cámara delantera/trasera, el parachoques delantero y los espejos de las
puertas.
 Respete las siguientes precauciones para aseg urarse de que el monitor de vista de 360°
funciona con normalidad.
 No modifique la suspensión del vehículo ni baje/eleve la carrocería del vehículo.
 Use siempre ruedas del tipo y tamaño especific ado para las ruedas delanteras y traseras.
Consulte a un técnico experto, le recome ndamos un técnico autorizado Mazda para
cambio del neumático.
 Cuando la exhibición está fría, las imágenes pueden dejar rastros o la pantalla puede estar
más oscura de lo usual, haciendo difícil ve rificar los alrededores del vehículo. Confirme
siempre la seguridad en la parte delantera y alrededor del vehículo visualmente al
conducir.
Al conducir
i-ACTIVSENSE
4-188
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

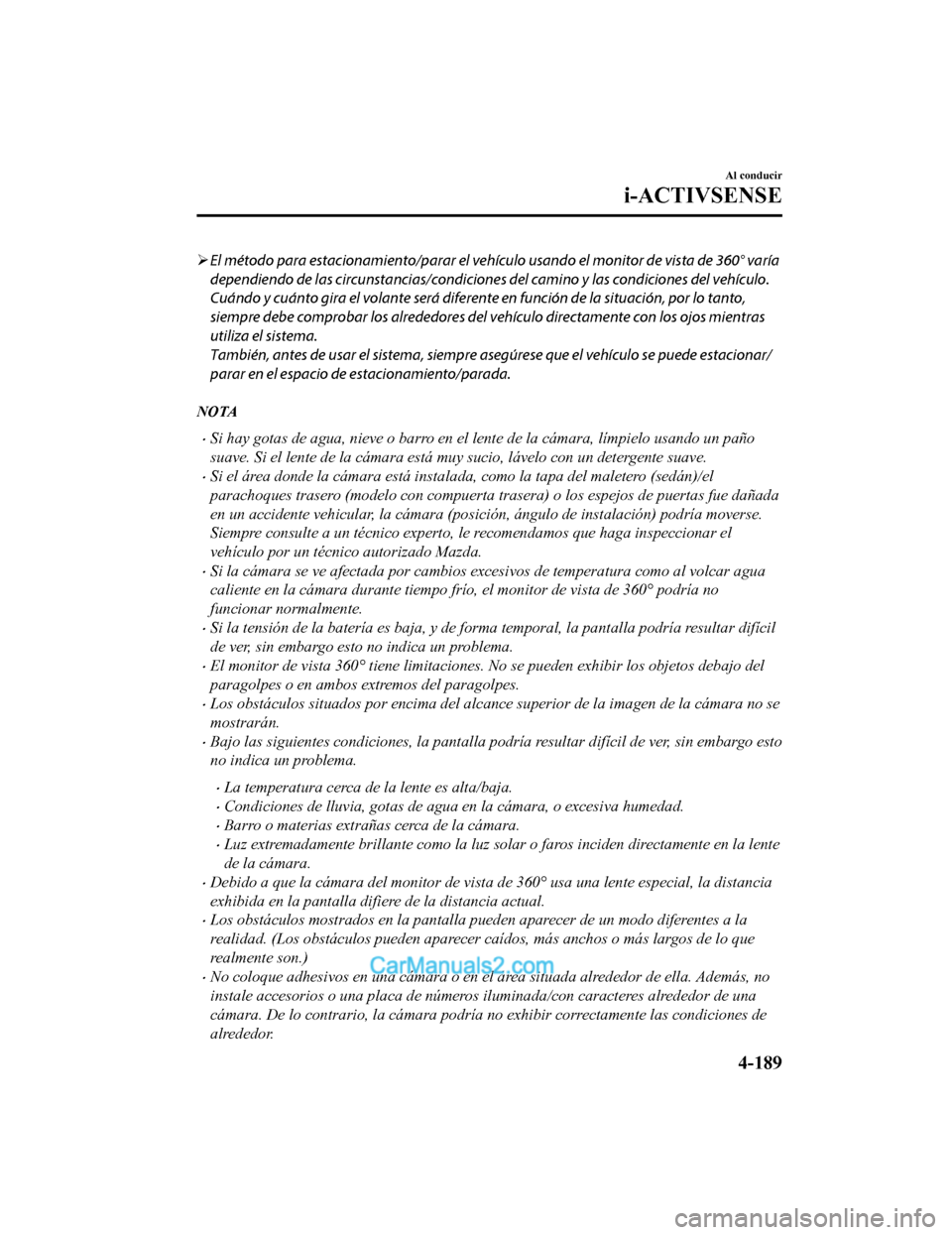

El método para estacionamiento/parar el vehícu lo usando el monitor de vista de 360° varía
dependiendo de las circunstancias/condiciones del camino y las condiciones del vehículo.
Cuándo y cuánto gira el volante será diferente en función de la situación, por lo tanto,
siempre debe comprobar los alrededores del vehículo directamente con los ojos mientras
utiliza el sistema.
También, antes de usar el sistema, siempre as egúrese que el vehículo se puede estacionar/
parar en el espacio de estacionamiento/parada.
NOTA
Si hay gotas de agua, nieve o barro en el lente de la cámara, límpielo usando un paño
suave. Si el lente de la cámara está muy sucio, lávelo con un detergente suave.
Si el área donde la cámara está instalada, como la tapa del maletero (sedán)/el
parachoques trasero (modelo con compuerta trasera) o los espejos de puertas fue da

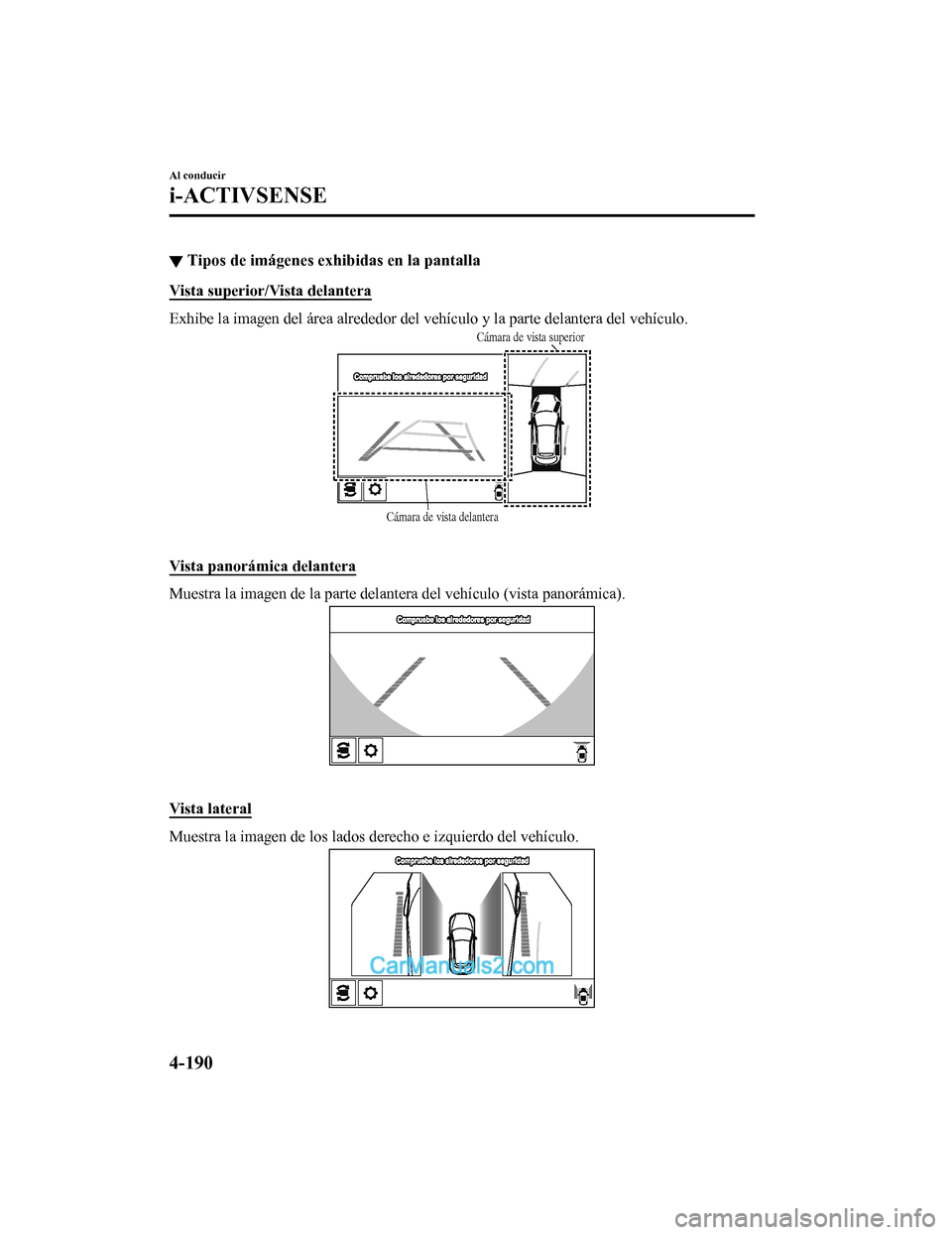

▼Tipos de imágenes exhibidas en la pantalla
Vista superior/Vista delantera
Exhibe la imagen del área alrededor del vehículo y la parte del
antera del vehículo.
Cámara de vista delanteraCámara de vista superior

Vista panorámica delantera
Muestra la imagen de la parte delantera del vehículo (vista pan
orámica).

Vista lateral
Muestra la imagen de los lados derecho e izquierdo del vehículo .

Al conducir
i-ACTIVSENSE
4-190
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

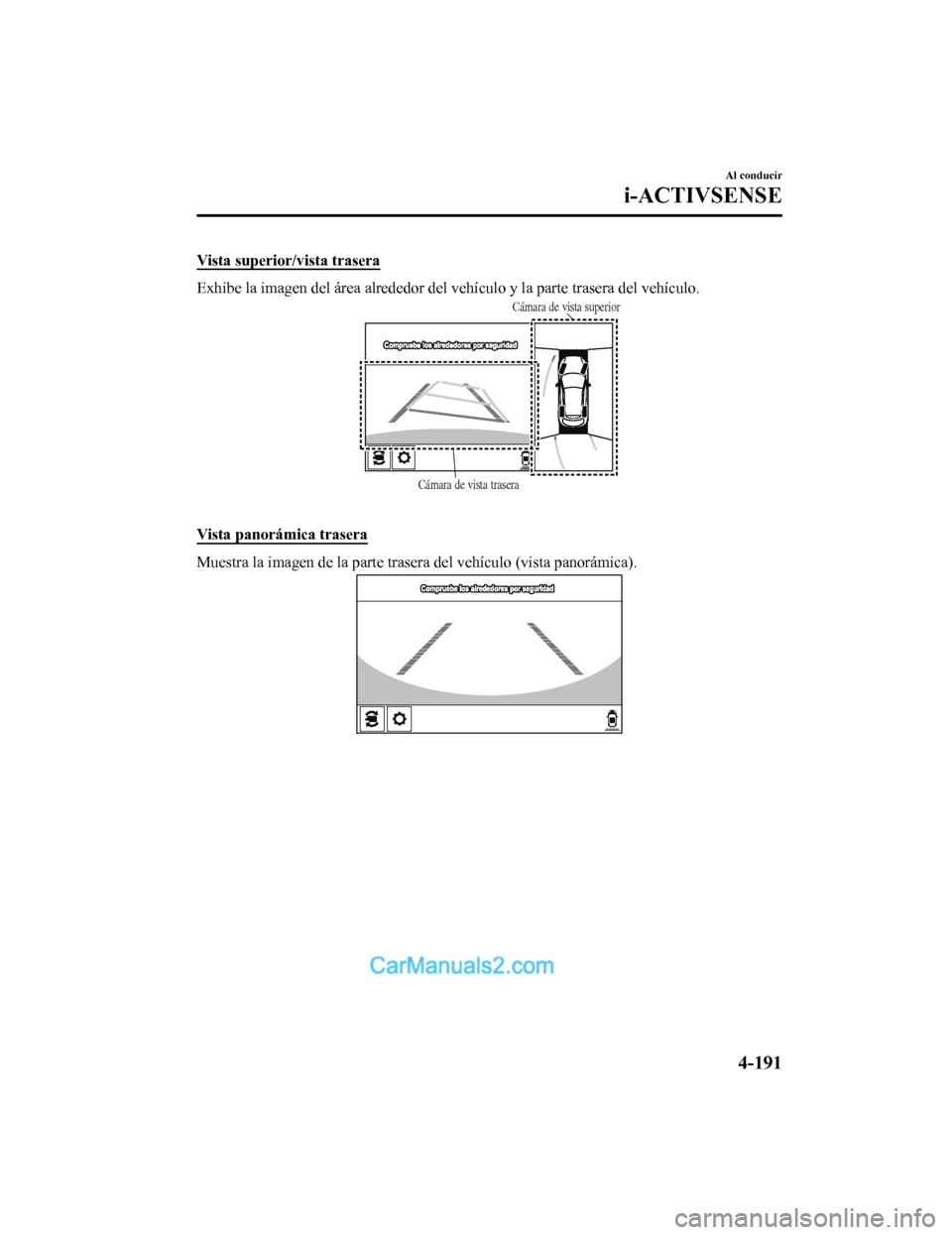

Vista superior/vista trasera
Exhibe la imagen del área alrededor del vehículo y la parte trasera del vehículo.
Cámara de vista traseraCámara de vista superior

Vista panorámica trasera
Muestra la imagen de la parte tra
sera del vehículo (vista panorámica).
Al conducir
i-ACTIVSENSE
4-191
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

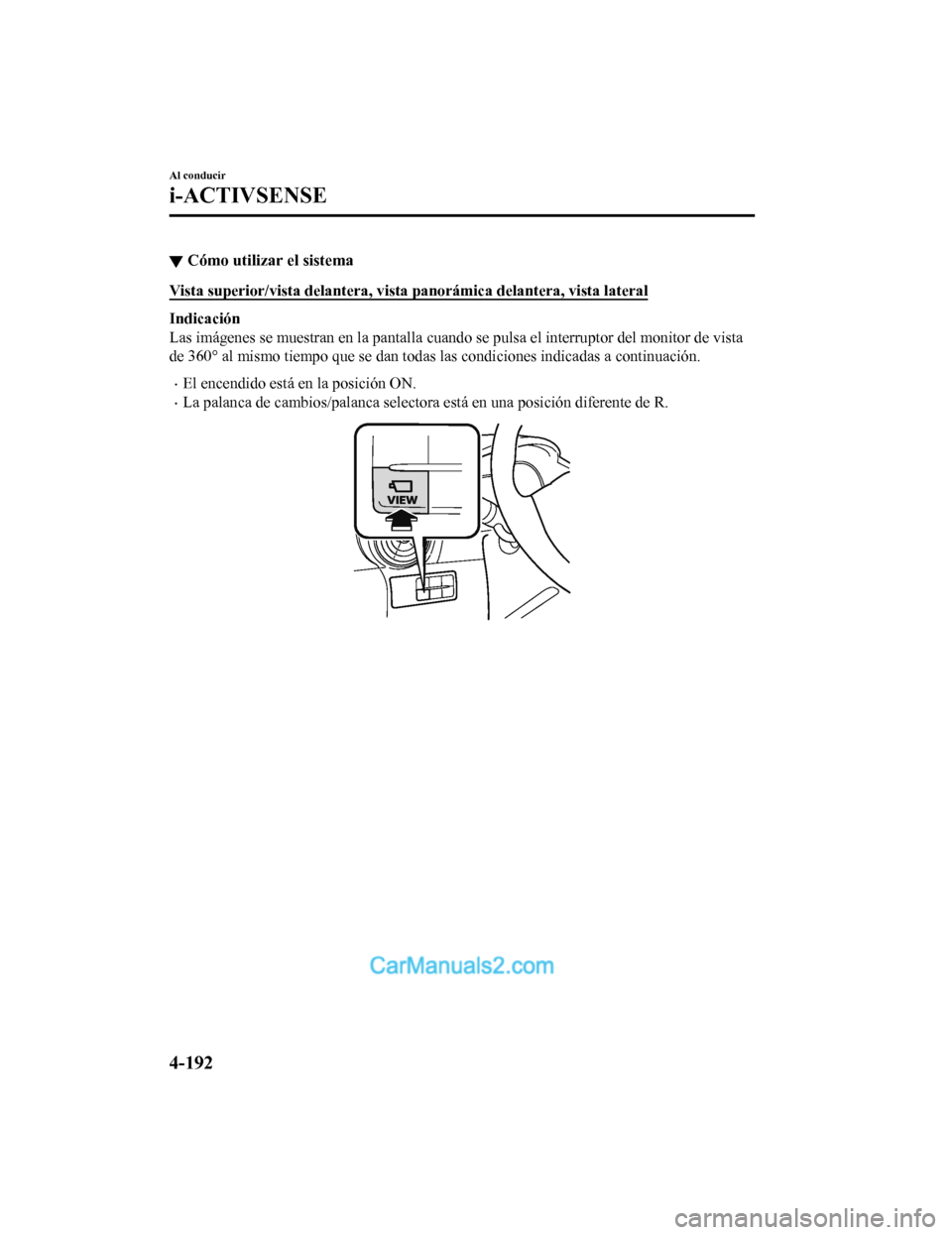

▼Cómo utilizar el sistema
Vista superior/vista delantera, vista panorámica delantera, vis
ta lateral
Indicación
Las imágenes se muestran en la pantalla cuando se pulsa el interruptor del monitor de vista
de 360° al mismo tiempo que se da n todas las condiciones indicadas a continuación.
El encendido está en la posición ON.
La palanca de cambios/palanca selectora está en una posición di ferente de R.

Al conducir
i-ACTIVSENSE
4-192
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
