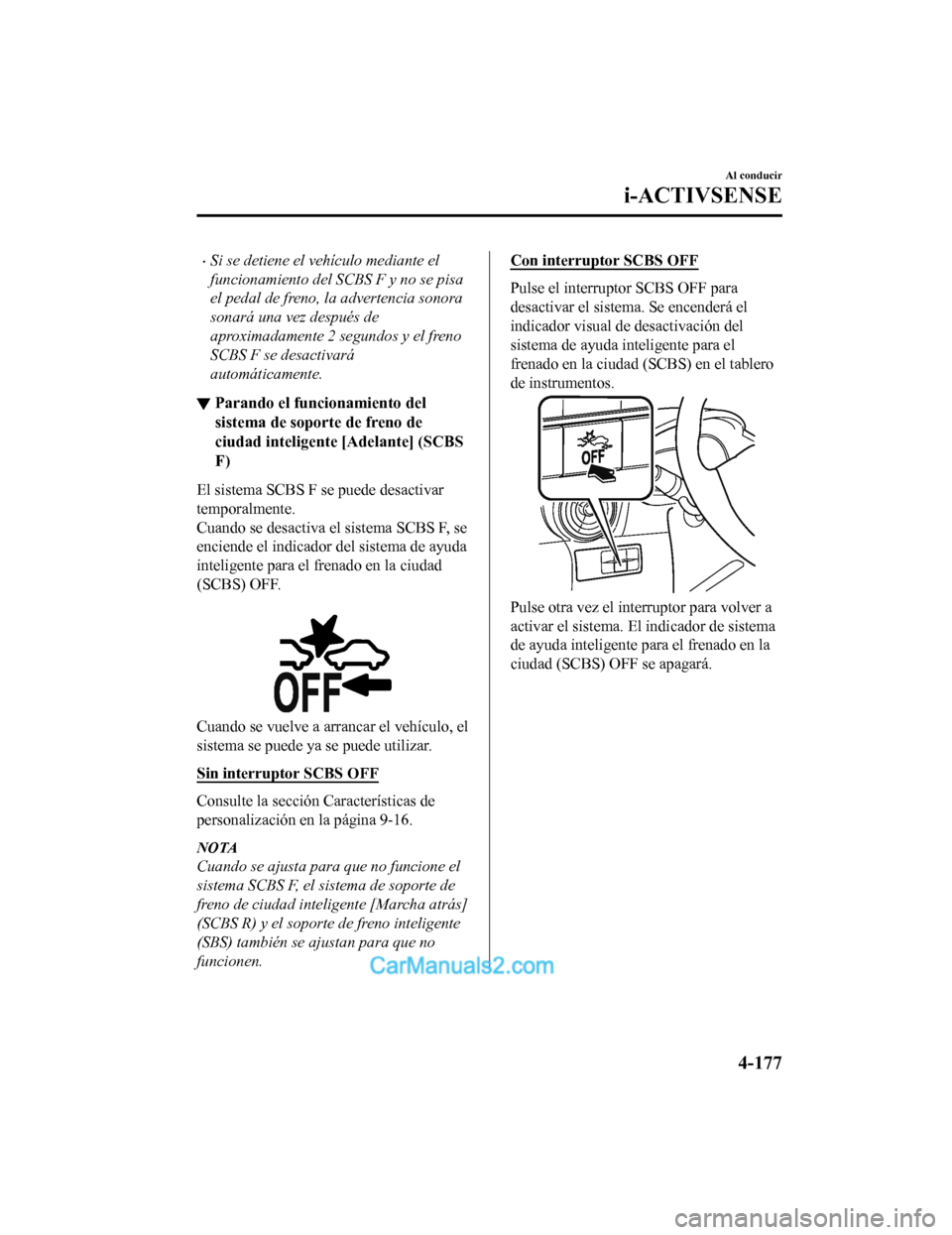

Page 329 of 812

Si se detiene el vehículo mediante el
funcionamiento del SCBS F y no se pisa
el pedal de freno, la advertencia sonora
sonará una vez después de
aproximadamente 2 segundos y el freno
SCBS F se desactivará
automáticamente.
▼Parando el funcionamiento del
sistema de sopor
te de freno de
ciudad inteligente [Adelante] (SCBS
F)
El sistema SCBS F se puede desactivar
temporalmente.
Cuando se desactiva el sistema SCBS F, se
enciende el indicador del sistema de ayuda
inteligente para el frenado en la ciudad
(SCBS) OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-16.
NOTA
Cuando se ajusta para que no funcione el
sistema SCBS F, el sistema de soporte de
freno de ciudad inteligente [Marcha atrás]
(SCBS R) y el soporte de freno inteligente
(SBS) también se ajustan para que no
funcionen.
Con interruptor SCBS OFF
Pulse el interruptor SCBS OFF para
desactivar el sistema. Se encenderá el
indicador visual de desactivación del
sistema de ayuda inteligente para el
frenado en la ciudad (SCBS) en el tablero
de instrumentos.
Pulse otra vez el interruptor para volver a
activar el sistema. El indicador de sistema
de ayuda inteligente para el frenado en la
ciudad (SCBS) OFF se apagará.
Al conducir
i-ACTIVSENSE
4-177
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 330 of 812
![MAZDA MODEL 2 2020 Manual del propietario (in Spanish) Sistema de ayuda inteligente para el frenado en la ciudad[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño e n caso de un choque
accionando el control de freno MAZDA MODEL 2 2020 Manual del propietario (in Spanish) Sistema de ayuda inteligente para el frenado en la ciudad[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño e n caso de un choque
accionando el control de freno](/manual-img/28/15644/w960_15644-329.png)
Sistema de ayuda inteligente para el frenado en la ciudad[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño e n caso de un choque
accionando el control de freno (freno SCBS) cuando los sensores ultrasónicos del sistema
detectan una obstrucción en la parte de atrás del vehículo mien tras está conduciendo a una
velocidad de aproximadamente 2 a 8 km/h, y el sistema determina que no se puede evitar un
choque.
Marcha
atrás
Sensor ultrasónico (trasero)
ADVERTENCIA
No confíe completamente en el sistema SCBS R:
El sistema solo fue diseñado para reducir los daños en caso de un choque. Sobre
confiarse
en el sistema lo que hará que se use equi vocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
Para asegurarse de un funcionamiento correcto del SCBS R, tenga en cuenta las siguientes
precauciones.
No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo adhesivos
transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no detectar
vehículos u obstrucciones que pueden resultar en un accidente.
No desarme un sensor ultrasónico (trasero).
Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor de un
sensor ultrasónico (trasero), deje de usar inmediatamente el sistema SCBS R y haga
inspeccionar su vehículo por un técnico expe rto, le recomendamos un técnico autorizado
Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones en el parabrisas
alrededor de un sensor ultr asónico, el sistema podría funcionar innecesariamente y
causar un accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) en la página 4-181.
Consulte a un técnico experto, le recome ndamos un técnico autorizado Mazda para
cambio del paragolpes trasero.
Al conducir
i-ACTIVSENSE
4-178*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 331 of 812

No modifique la suspensión:
Si se cambia la altura o inclinación del vehículo, el SCBS R podría no funcionar correctamente
debido a que no detecta correctamente las obstrucciones.
No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe agua a alta presión contra un sensor ultrasónico (trasero), o lo
frote fuertemente. Además, no golpee el para golpes trasero fuertemente cuando cargue y
descargue una carga. De lo contrario, lo s sensores pueden detectar obstrucciones
correctamente lo que puede resultar en que el SCBS R no funcione normalmente, o puede
resultar en un funcionamiento innecesario.
PRECAUCIÓN
Cuando conduce en todo terreno donde hay pa sto o follaje, se recomienda desconectar el
sistema SCBS R.
Use siempre neumáticos que sean del tamaño especificado, y el mismo fabricante, marca y
diseño para todas las 4 ruedas. Además, no use neumáticos que tengan patrones
significativamente diferentes en el mismo vehí culo. De lo contrario, el sistema SCBS R
podría no funcionar normalmente.
Si el hielo o nieve se pegan a los sensores ul trasónicos (traseros) no podrían no detectar
obstrucciones correctamente dependiendo de las condiciones. En esos casos, el sistema
podría no poder realizar los controles correctamente. Conduzca siempre cuidadosamente y
preste atención a la parte de atrás del vehículo.
NOTA
La postura del vehículo cambia dependiendo del uso del pedal del acelerador, pedal de
freno y volante, lo que puede hacer difícil para el sistema reconocer una obstrucción, o
puede ocasionar una detección innecesaria. En esos casos, el SCBS R podría o no
funcionar normalmente.
El sistema SCBS R funcionará en las siguientes condiciones.
La advertencia del sistema de ayuda inteligente para el frenado en la ciudad (SCBS)
(ámbar) no se enciende.
El motor está funcionando.
La palanca de cambios (vehículo de transmisión manual) o la palanca selectora
(vehículo de transmisión automática) se encuentra en la posición R (marcha atrás).
La velocidad del vehículo se encuentra aproximadamente 2 a 8 km/h.
El SCBS R no está desactivado.
El DSC no está funcionando mal.
Al conducir
i-ACTIVSENSE
4-179
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 332 of 812

El SCBS R funciona usando los sensores ultrasónicos (traseros) que detectan
obstrucciones en la parte de atrás emitiendo ondas ultrasónicas y luego recibiendo las
ondas que retornan reflejadas por las obstrucciones.
En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones y el SCBS R podría no funcionar.
La altura de la obstrucción es baja tanto como paredes bajas o camiones con
plataformas de carga bajas.
La altura de la obstrucción es alta t anto como camiones con plataformas de carga
altas.
La obstrucción es pequeña.
La obstrucción es fina como un poste indicador.
La obstrucción está ubicada fuera del centro del vehículo.
La superficie de la obstrucción no está vertical en relación al vehículo.
La obstrucción es suave como una cortina o nieve pegada a un vehículo.
La obstrucción tiene forma irregular.
La obstrucción está extremadamente cerca.
En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones correctamente y el SCBS R podría no funcionar.
Hay algo pegado al paragolpes cerca de un sensor ultrasónico (trasero).
El volante se gira abruptamente, o se ac ciona el pedal de freno o acelerador.
Hay otra obstrucción cerca de una obstrucción.
Durante tiempo inclemente como cuando llueve, hay niebla y cae nieve.
Humedad alta o baja.
Temperatura alta o baja
Vientos fuertes.
El lugar de pasaje no es plano.
Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero.
Los objetos como una antena inalámbrica, luz para niebla o placa de matrícula
iluminada está instalada cerca de un sensor ultrasónico (trasero).
La orientación de un sensor ultrasónico (trasero) está desviado por razones como un
choque.
El vehículo se ve afectado por otras ondas de sonido como la bocina, ruido del motor,
sensor ultrasónico de otros vehículos.
En los siguientes casos, un sensor ultrasónico (trasero) podría detectar algo como una
obstrucción que podría hacer que el sistema SCBS R funcione.
Conduzca en una cuesta pronunciada.
Bloques de rueda.
Cortinas, barreras como las de los peajes y cruces de tren.
Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y cercas a lo largo
de un camino.
Al conducir
i-ACTIVSENSE
4-180
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 333 of 812

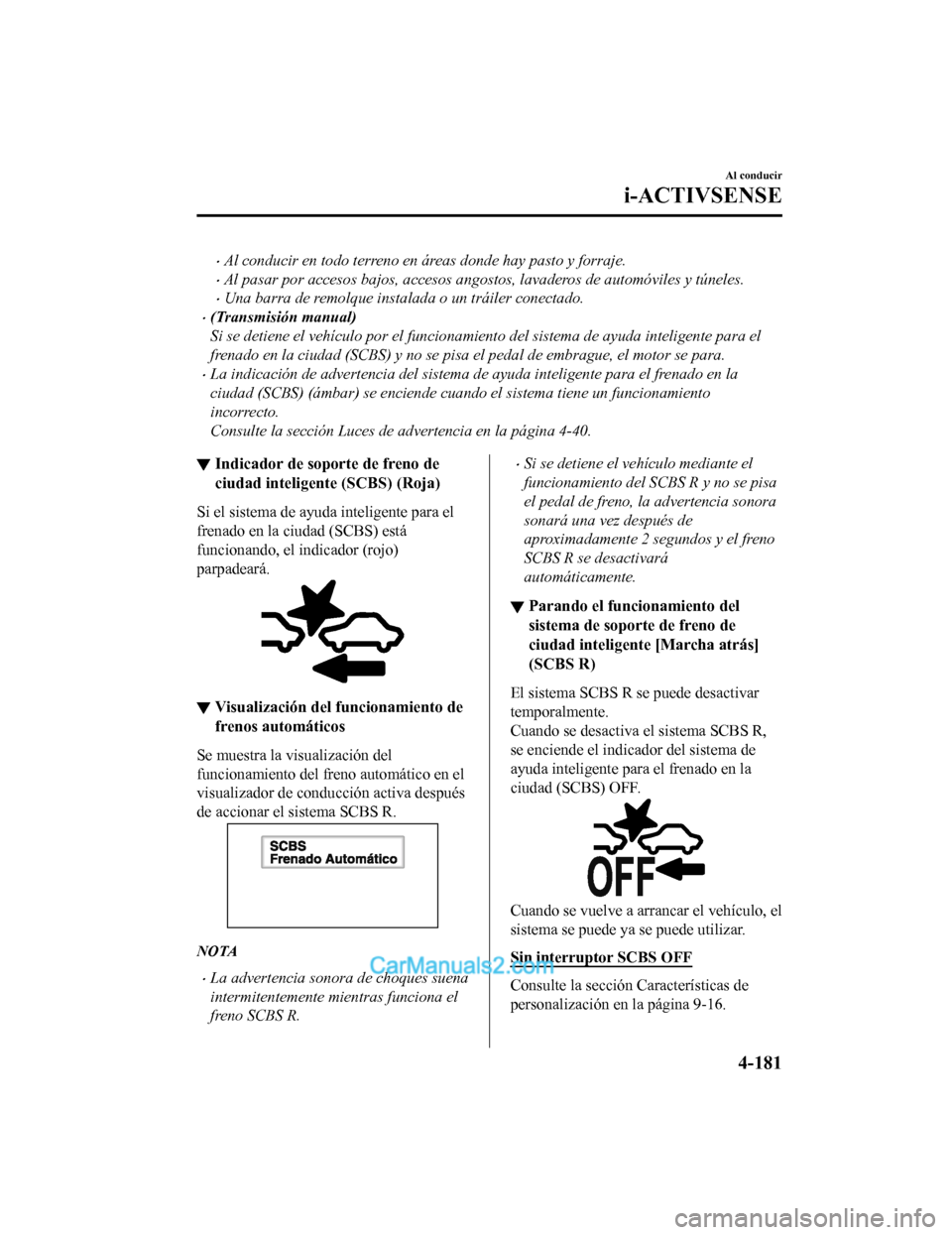

Al conducir en todo terreno en áreas donde hay pasto y forraje.
Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles y túneles.
Una barra de remolque instalada o un tráiler conectado.
(Transmisi
Page 334 of 812

Con interruptor SCBS OFF
Pulse el interruptor SCBS OFF para
desactivar el sistema. Se encenderá el
indicador visual de desactivación del
sistema de ayuda inteligente para el
frenado en la ciudad (SCBS) en el tablero
de instrumentos.
Pulse otra vez el interruptor para volver a
activar el sistema. El indicador de sistema
de ayuda inteligente para el frenado en la
ciudad (SCBS) OFF se apagará.
Sistema de ayuda
inteligente para el frenado
(SBS)
*
El SBS alerta al conductor de un posible
choque usando una visualización y un
sonido de advertencia si el sensor de radar
(delantero) y la cámara de detección
delantera (FSC) dete rminan que existe la
posibilidad de un choque con un vehículo
situado por delante mientras el vehículo se
conduce a aproximadamente 15 km/h o
más rápido. Además, si el sensor de radar
(delantero) y la cámara sensora hacia
adelante (FSC) determinan que no se
puede evitar un choque, el control de freno
automático se acciona para reducir el daño
en caso de un choque.
Además, cuando el conductor pisa el pedal
de freno, los frenos serán aplicados firme
y rápidamente para ayudar. (Frenado
asistido (frenado asistido SBS))
ADVERTENCIA
No confíe completamente en el sistema
SBS y siempre conduzca cuidadosamente:
El SBS fue diseñado para reducir los daños
en caso de un choque, no para evitar un
accidente. La habilidad para detectar una
obstrucción es limitad a dependiendo de la
obstrucción, condiciones meteorológicas o
del tránsito. Por lo tanto, si se pisa por error
el pedal del acelerador o el pedal de freno
puede resultar en un accidente. Verifique
siempre la seguridad en la zona de
alrededor y pise el pedal del freno o pedal
del acelerador mientras mantiene una
distancia segura de los vehículos
precedentes o los vehículos que se acercan.
Al conducir
i-ACTIVSENSE
4-182*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 335 of 812

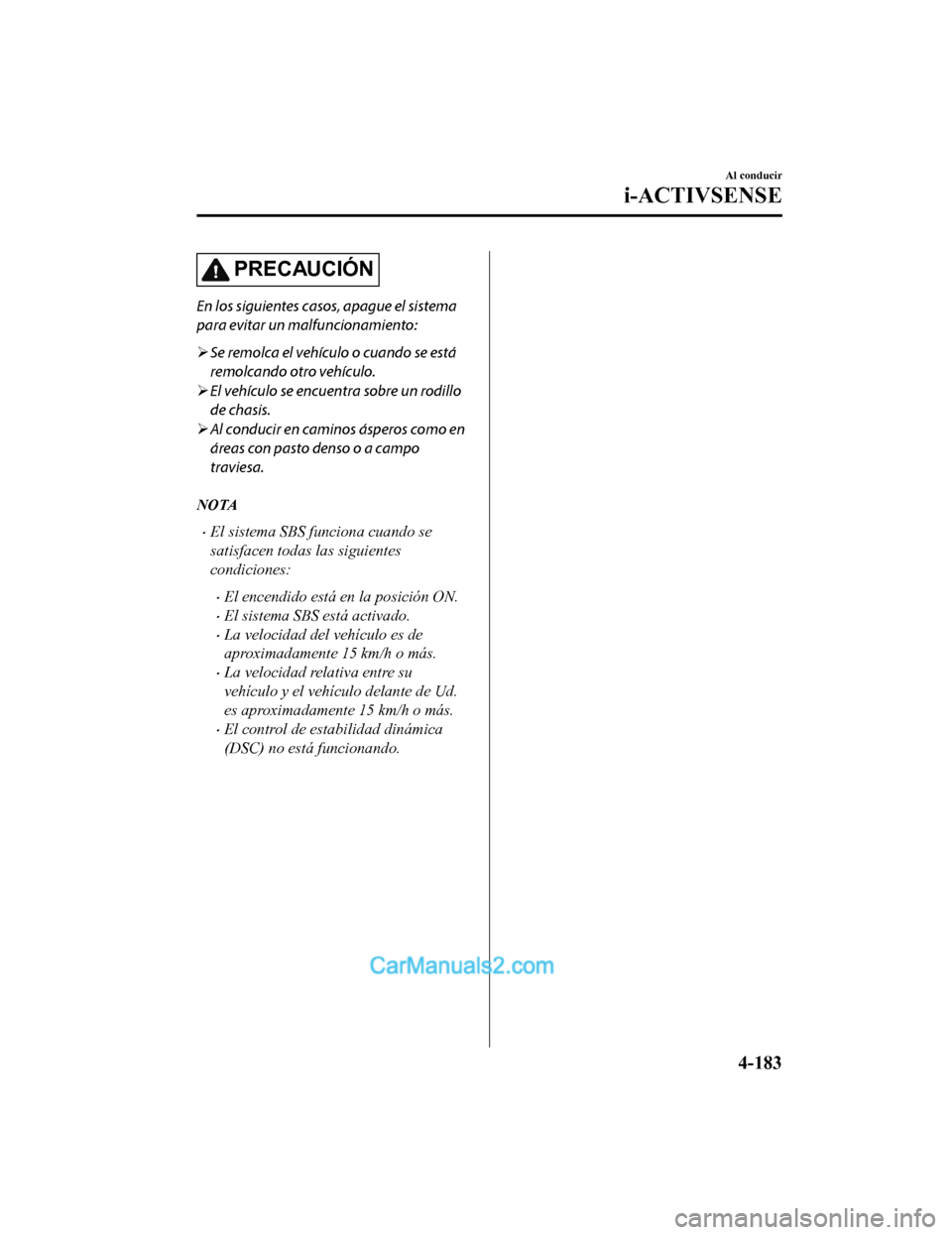

PRECAUCIÓN
En los siguientes casos, apague el sistema
para evitar un malfuncionamiento:
Se remolca el vehículo o cuando se está
remolcando otro vehículo.
El vehículo se encuentra sobre un rodillo
de chasis.
Al conducir en caminos ásperos como en
áreas con pasto denso o a campo
traviesa.
NOTA
El sistema SBS funciona cuando se
satisfacen todas las siguientes
condiciones:
El encendido está en la posición ON.
El sistema SBS está activado.
La velocidad del vehículo es de
aproximadamente 15 km/h o más.
La velocidad re lativa entre su
vehículo y el vehículo delante de Ud.
es aproximadamente 15 km/h o más.
El control de es tabilidad dinámica
(DSC) no está funcionando.
Al conducir
i-ACTIVSENSE
4-183
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 336 of 812

El sistema SBS podría no funcionar
correctamente en las siguientes
condiciones:
Si se acelera rápidamente el vehículo
y se acerca demasiado a un vehículo
delante del suyo.
Se conduce el vehículo a la misma
velocidad que el vehículo delante del
suyo.
Se ha pisado el pedal del acelerador.
Se ha pisado el pedal de freno.
El volante está siendo usado.
La palanca selectora está siendo
usada.
El indicador de dirección está siendo
usado.
Cuando el vehículo delante no está
equipado con luces de cola o las luces
de cola están apagadas.
Cuando advertencias y mensajes,
como un parabrisas sucio,
relacionados a la cámara de
detección delantera (FSC) se
muestran en el visualizador central.
A pesar de que los objetos que activan
el sistema son vehículos de cuatro
ruedas, el sensor de radar (delantero)
puede detectar los siguientes objetos,
determinar que son un obstáculo, y
accionar el sistema SBS.
Objetos en el camino al comienzo de
una curva (incluyendo guardarraíles y
apilamientos de nieve).
Aparece un vehículo en la senda
opuesta mientras gira o hace una
curva.
Cuando cruza un puente angosto.
Cuando pasa debajo de un portón
bajo o un túnel o portón angosto.
Al entrar a un estacionamiento
subterráneo.
Objetos metálicos, lomas u objetos
salientes en el camino.
Si repentinamente Ud. se acerca al
vehículo delante del suyo.
Al conducir en áreas donde el pasto o
forraje es alto.
Vehículos de dos ruedas como
motocicletas o bicicletas.
Peatones u objetos no metálicos como
árboles en pie.
Cuando funciona el sistema, se notifica
al usuario mediante la exhibición de
conducción activa.
La indicación de advertencia del SBS
(ámbar) se enciende cuando el sistema
tiene un funcionamiento incorrecto.
Consulte la sección Tomar medidas en
la página 7-46.
▼Indicador de soporte de freno
inteligente (SBS) (Roja)
Si el SBS está funcionando, el indicador
(roja) parpadea.
▼Advertencia de colisión
Si existe la posibilidad de un choque con
un vehículo delante de Ud., sonará el
pitido continuo y aparecerá una
advertencia en la pantalla de conducción
activa.
Al conducir
i-ACTIVSENSE
4-184
Mazda2_8HV1-SP-19I_Edition1_old
2019-7-5 15:50:41
