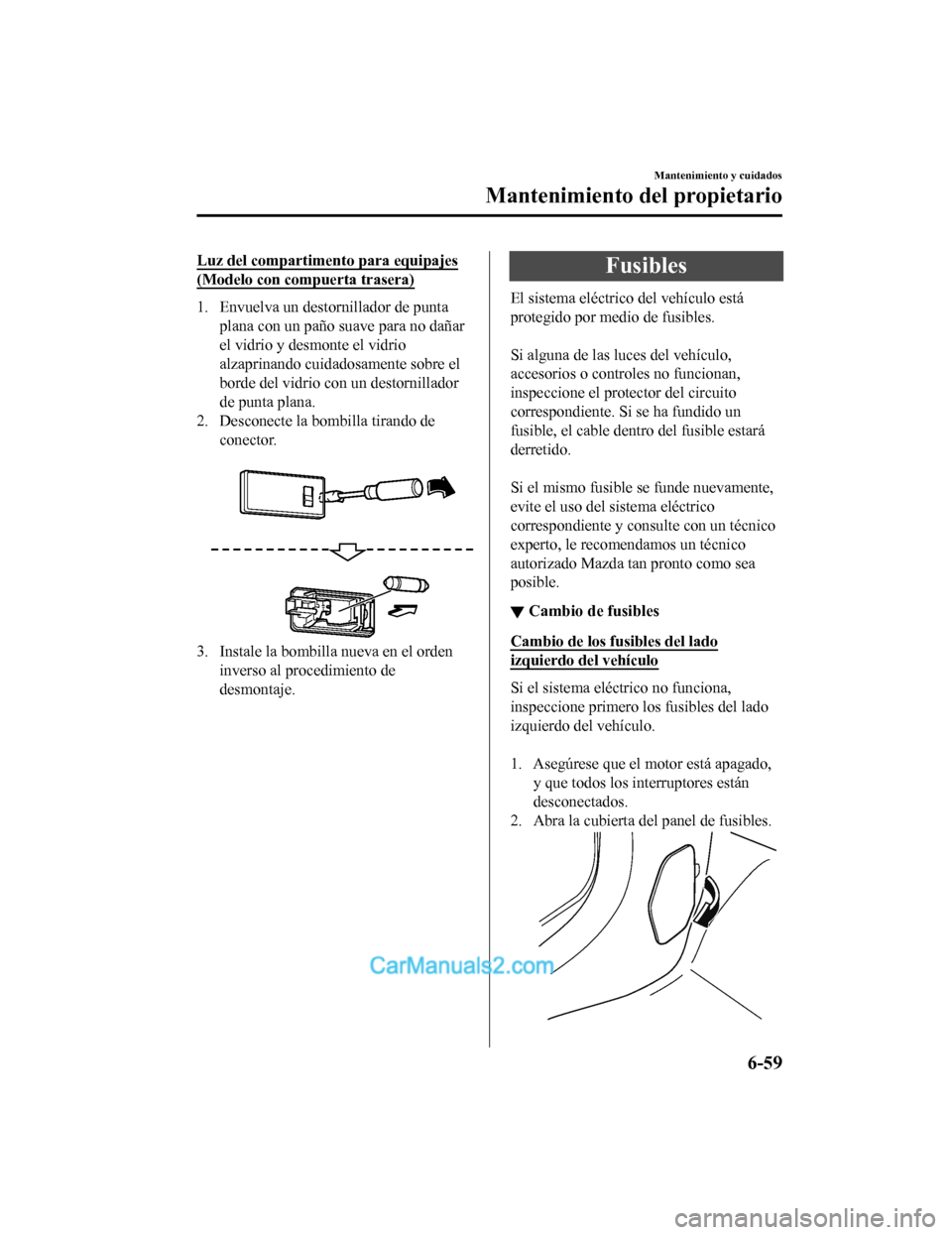

Page 649 of 812

Luz del compartimento para equipajes
(Modelo con compuerta trasera)
1. Envuelva un destornillador de puntaplana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de conector.
3. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del s istema eléctrico
correspondiente y cons ulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
▼ Cambio de fusibles
Cambio de los fu
sibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
Mantenimiento y cuidados
Mantenimiento del propietario
6-59
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

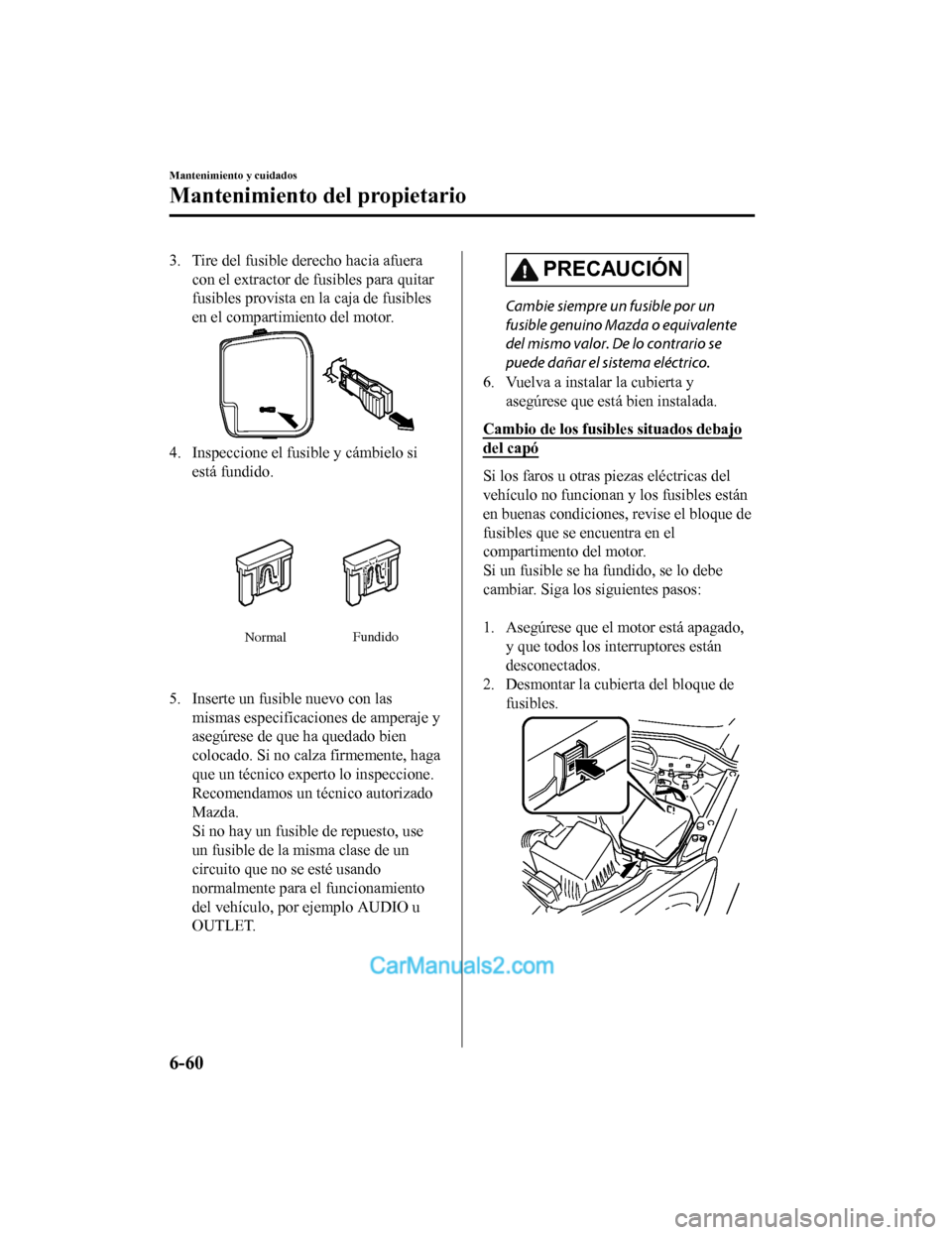

Page 650 of 812

3. Tire del fusible derecho hacia afueracon el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo siestá fundido.
Normal Fundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
PRECAUCIÓN
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente
del mismo valor. De lo contrario se
puede dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Cambio de los fusibles situados debajo
del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles están
en buenas condiciones, revise el bloque de
fusibles que se encuentra en el
compartimento del motor.
Si un fusible se ha fundido, se lo debe
cambiar. Siga los siguientes pasos:
1. Asegúrese que el motor está apagado, y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
Mantenimiento y cuidados
Mantenimiento del propietario
6-60
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

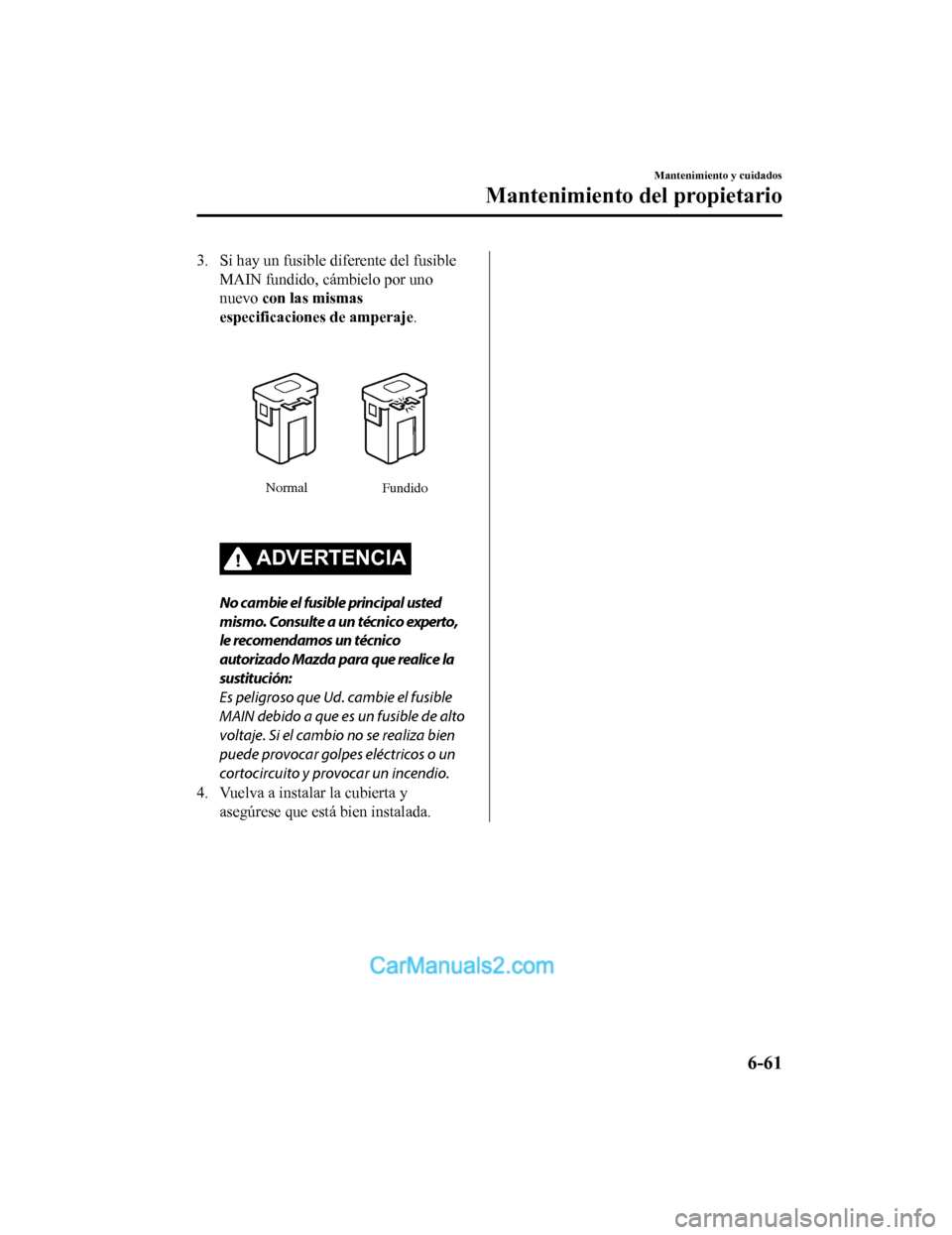

Page 651 of 812
3. Si hay un fusible diferente del fusibleMAIN fundido, cámbielo por uno
nuevo con las mismas
especificaciones de amperaje.
Normal Fundido
ADVERTENCIA
No cambie el fusible principal usted
mismo. Consulte a un técnico experto,
le recomendamos un técnico
autorizado Mazda para que realice la
sustitución:
Es peligroso que Ud. cambie el fusible
MAIN debido a que es un fusible de alto
voltaje. Si el cambio no se realiza bien
puede provocar golpes eléctricos o un
cortocircuito y provocar un incendio.
4. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Mantenimiento y cuidados
Mantenimiento del propietario
6-61
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 652 of 812
▼Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓN CAPACI‐
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
1 C/U IG1 15 A Para proteger varios circuitos
2 ENGINE IG1 7,5 A Sistema de control del motor
3 SUNROOF 10 A ―
4 INTERIOR 15 A Para proteger varios circuitos
5 ENG+B 7,5 A Sistema de control del motor
6 AUDIO2
ENGINE4 15 A
Sistema de audio / sistema de control del motor
*
7 METER1 10 A Grupo de instrumentos
8 SRS1 7,5 A Bolsa de aire
9 METER2 7,5 A Grupo de instrumentos
*
10RADIO 7,5 A Sistema de audio
11 ENGINE3 15 A Sistema d e control del motor
12 ENGINE1 15 A Sistema de control del motor
*
13 ENGINE2 15 A Sistema de control del motor
Mantenimiento y cuidados
Mantenimiento del propietario
6-62*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 653 of 812

DESCRIPCIÓNCAPACI‐
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
14 AUDIO1 25 A Sistema de audio
15 A/C MAG 7,5 A Acondicionador de aire
*
16 AT PUMP 15 ASistema de control de transmisión*
17AT 15 A
Sistema de control de transmisión*
18 D.LOCK 25 A Cerraduras de puertas eléctricas
19 H/L RH 20 A Faro (Derecha)
20 ENG+B2 7,5 A Sistema de control del motor
21 TAIL 20 A Luces de cola, luces de placa de matrícula, luces de posición
22 ST.HEATER 20 A
Volante calefactado / Faros LED adaptativos (ALH)
*15 A / 20 A
23 ROOM 25 A Para proteger varios circuitos
24 FOG 15 A ―
25 H/CLEAN 20 A Lavafaros
*
26STOP 10 A Luces de freno
27 HORN 15 A Bocina
28 H/L LH 20 A Faro (Izquierda)
29 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
*
30 HAZARD 15 A Destelladores de aviso de peligro, señales de viraje
31FUEL PUMP
SCR 15 A
Sistema de combustible
*
32 FUEL WARM 25 A ―
33 WIPER 20 A Limpiador de parabrisas
34 CABIN+B 50 A Para prot eger varios circuitos
35 FA N 2
EPB L 30 A
Ventilador de enfriamiento
*
36 FUEL PUMP 30 A ―
37 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
*
38EVVT 20 A
Sistema de control del motor*
39 ― ― ―
40 FA N 1
EPB R 30 A
Ventilador de enfriamiento
*
41 FAN3 40 A
Ventilador de enfriamiento*
42 ENG.MAIN 40 A Sistema de control del motor
43 EPS 60 A Sistema de dirección asistida
*
44 DEFOG40 A Desempañador de luneta trasera
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-63
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 654 of 812
DESCRIPCIÓNCAPACI‐
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
45 IG2 30 A Para proteger varios circuitos
46 INJECTOR
ENG.SUB 30 A
Sistema de control del motor
*
47 HEATER 40 A Acondicionador de aire
48 P.WINDOW1 30 A Elevalunas eléctricos
49 DCDC DE 40 A Para proteger varios circuitos
*
Bloque de fusibles (Lado izquierdo)
DESCRIPCIÓNCAPACI‐
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
1― ― ―
2― ― ―
3AUDIO2 15 A Sistema de audio
*
4ST.HEATER 10 AVolante calefaccionado*
5 F.OUTLET 15 A Conectores de accesorios
6― ― ―
7 AT IND 7,5 A
Indicador de cambio de transmisión automática
*
8 MIRROR 7,5 A Espejo con control eléctrico
9― ― ―
10 P.WINDOW2 25 A Elevalunas eléctricos 11 R.WIPER 15 A Limpiador y lavador de luneta trasera
Mantenimiento y cuidados
Mantenimiento del propietario
6-64*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

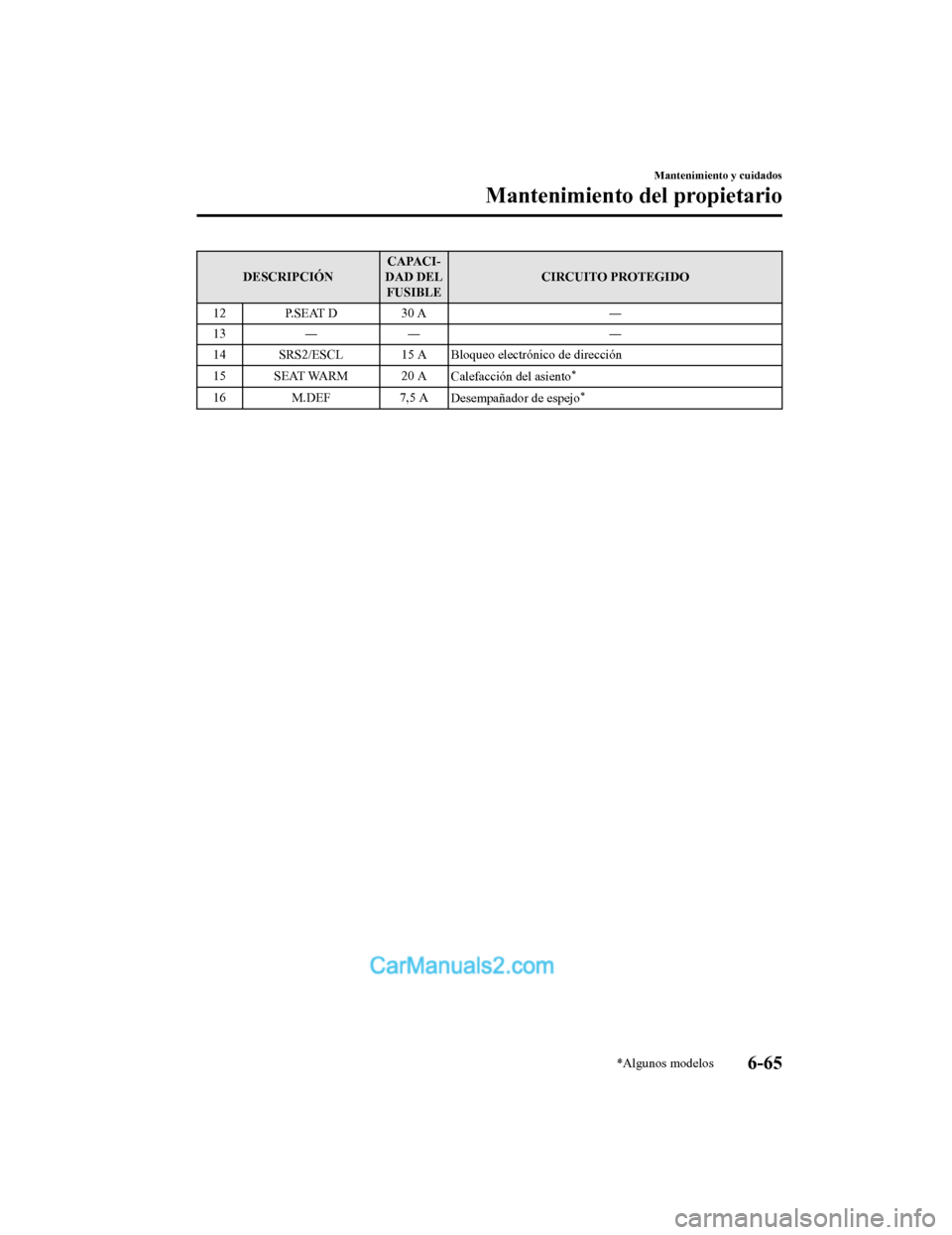

Page 655 of 812
DESCRIPCIÓNCAPACI‐
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
12 P.SEAT D 30 A ―
13 ― ― ―
14 SRS2/ESCL 15 A Bloqueo electrónico de dirección
15 SEAT WARM 20 A Calefacción del asiento
*
16M.DEF 7,5 A
Desempañador de espejo*
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-65
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

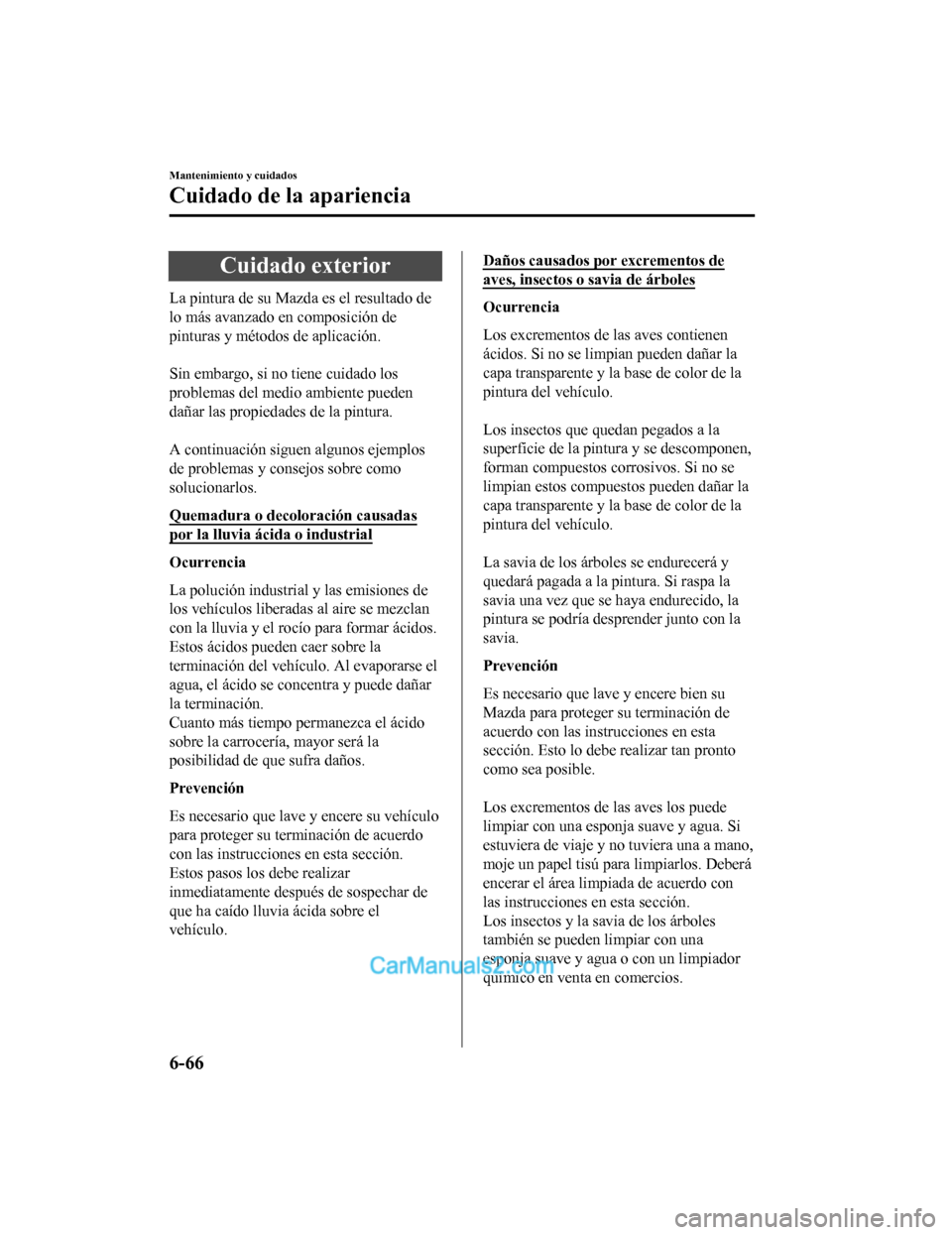

Page 656 of 812

Cuidado exterior
La pintura de su Mazda es el resultado de
lo más avanzado en composición de
pinturas y métodos de aplicación.
Sin embargo, si no tiene cuidado los
problemas del medio ambiente pueden
dañar las propiedades de la pintura.
A continuación siguen algunos ejemplos
de problemas y consejos sobre como
solucionarlos.
Quemadura o decoloración causadas
por la lluvia ácida o industrial
Ocurrencia
La polución industrial y las emisiones de
los vehículos liberadas al aire se mezclan
con la lluvia y el rocío para formar ácidos.
Estos ácidos pueden caer sobre la
terminación del vehículo. Al evaporarse el
agua, el ácido se concentra y puede dañar
la terminación.
Cuanto más tiempo permanezca el ácido
sobre la carrocería, mayor será la
posibilidad de qu e sufra daños.
Prevención
Es necesario que lave y encere su vehículo
para proteger su terminación de acuerdo
con las instrucciones en esta sección.
Estos pasos los debe realizar
inmediatamente después de sospechar de
que ha caído lluvia ácida sobre el
vehículo.
Daños causados por excrementos de
aves, insectos o savia de árboles
Ocurrencia
Los excrementos de las aves contienen
ácidos. Si no se limpian pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.
Los insectos que quedan pegados a la
superficie de la pintura y se descomponen,
forman compuestos corrosivos. Si no se
limpian estos compuestos pueden dañar la
capa transparente y la base de color de la
pintura del vehículo.
La savia de los árboles se endurecerá y
quedará pagada a la pintura. Si raspa la
savia una vez que se haya endurecido, la
pintura se podría desprender junto con la
savia.
Prevención
Es necesario que lave y encere bien su
Mazda para proteger su terminación de
acuerdo con las instrucciones en esta
sección. Esto lo debe realizar tan pronto
como sea posible.
Los excrementos de las aves los puede
limpiar con una esponja suave y agua. Si
estuviera de viaje y no tuviera una a mano,
moje un papel tisú para limpiarlos. Deberá
encerar el área limpiada de acuerdo con
las instrucciones en esta sección.
Los insectos y la sa via de los árboles
también se pueden limpiar con una
esponja suave y agua o con un limpiador
químico en venta en comercios.
Mantenimiento y cuidados
Cuidado de la apariencia
6-66
