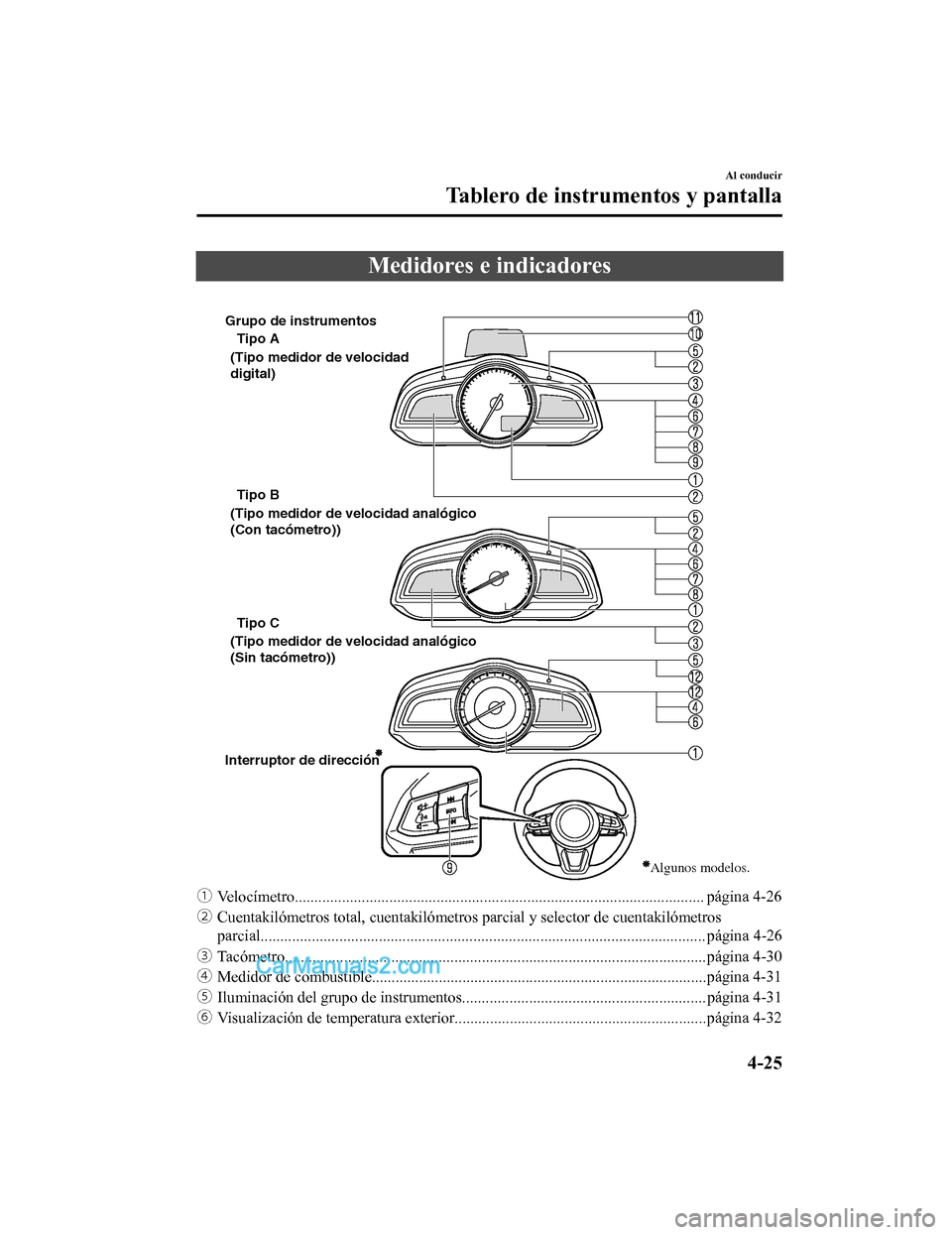

Page 177 of 812

Medidores e indicadores
Algunos modelos.
Tipo A
Tipo B
Tipo C
Interruptor de dirección (Tipo medidor de velocidad
digital)
(Tipo medidor de velocidad analógico
(Con tacómetro))
(Tipo medidor de velocidad analógico
(Sin tacómetro))
Grupo de instrumentos
ƒ
Velocímetro........................................................................................................ página 4-26
„ Cuentakilómetros total, cuentakilómetros parcial y selector de cuentakilómetros
parcial................................................................................................................. página 4-26
… Tacómetro...........................................................................................................página 4-30
† Medidor de combustible.....................................................................................página 4-31
‡ Iluminación del gr upo de instrumentos.......................... .................................... página 4-31
ˆ Visualización de temperatur a exterior................................................................página 4-32
Al conducir
Tablero de instrumentos y pantalla
4-25
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 178 of 812

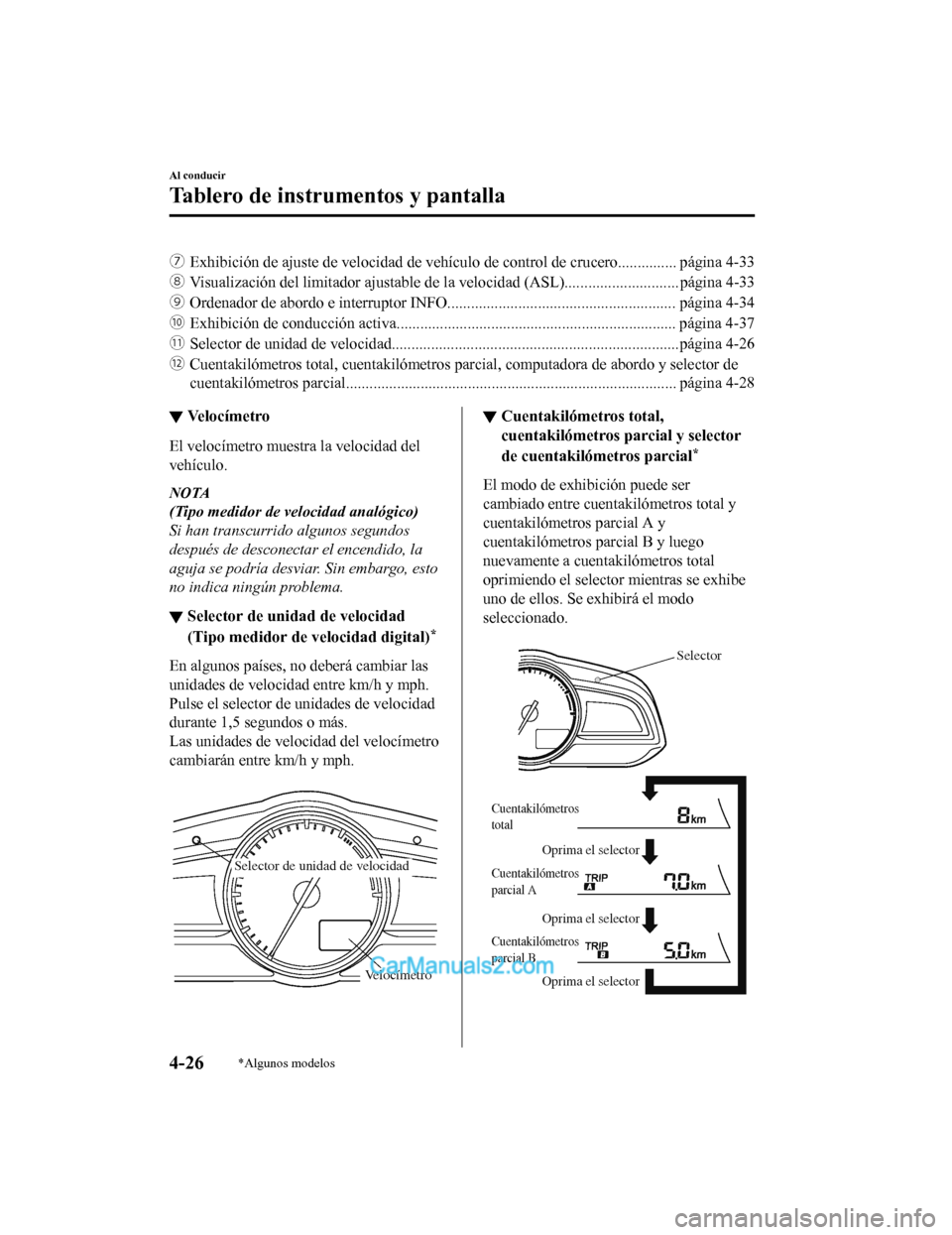

‰Exhibición de ajuste de velocidad de vehículo de control de cru cero............... página 4-33
Š Visualización del limitador ajustable de la velocidad (ASL).... ......................... página 4-33
‹ Ordenador de abordo e inter ruptor INFO.......................................................... página 4-34
Œ Exhibición de co nducción activa....................................................................... página 4-37
Selector de unidad de ve locidad.........................................................................página 4-26
Ž Cuentakilómetros total, cuentakilómetros parcial, computadora d e abordo y selector de
cuentakilómetros parcial....................................... ............................................. página 4-28
▼Ve l o c í m e t r o
El velocímetro muestra la velocidad del
vehículo.
NOTA
(Tipo medidor de velocidad anal
Page 179 of 812

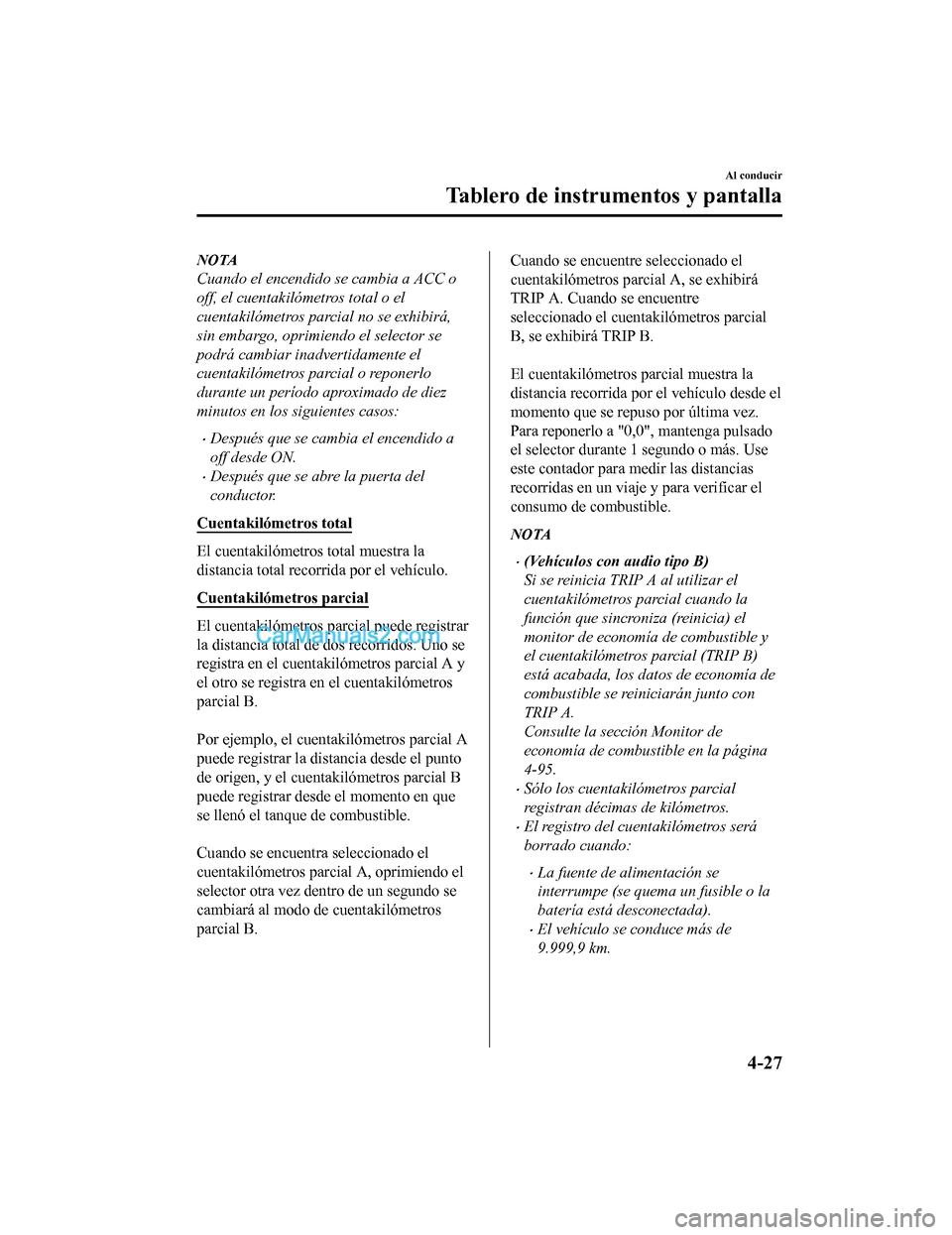

NOTA
Cuando el encendido se cambia a ACC o
off, el cuentakilómetros total o el
cuentakilómetros parcial no se exhibirá,
sin embargo, oprimiendo el selector se
podrá cambiar inadvertidamente el
cuentakilómetros parcial o reponerlo
durante un período aproximado de diez
minutos en los siguientes casos:
Después que se cambia el encendido a
off desde ON.
Después que se abre la puerta del
conductor.
Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
El cuentakilómetros parcial puede registrar
la distancia total de dos recorridos. Uno se
registra en el cuentakilómetros parcial A y
el otro se registra en el cuentakilómetros
parcial B.
Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuentakilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.
Cuando se encuentra seleccionado el
cuentakilómetros parcial A, oprimiendo el
selector otra vez dentro de un segundo se
cambiará al modo de cuentakilómetros
parcial B.
Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre
seleccionado el cuentakilómetros parcial
B, se exhibirá TRIP B.
El cuentakilómetros parcial muestra la
distancia recorrida por el vehículo desde el
momento que se repuso por última vez.
Para reponerlo a "0,0", mantenga pulsado
el selector durante 1 segundo o más. Use
este contador para medir las distancias
recorridas en un viaje y para verificar el
consumo de combustible.
NOTA
(Veh
Page 180 of 812

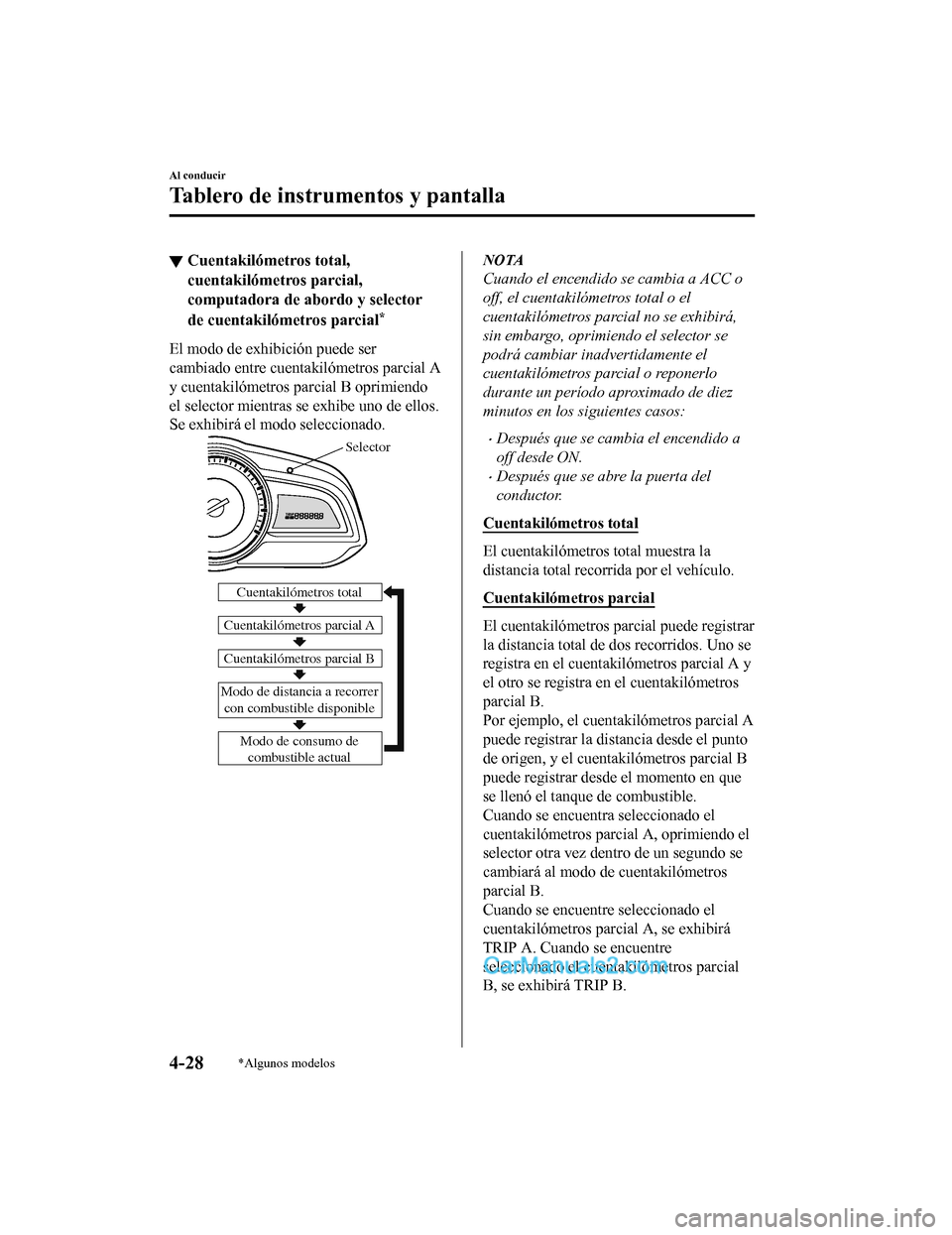

▼Cuentakilómetros total,
cuentakilómetros parcial,
computadora de abordo y selector
de cuentakilómetros parcial
*
El modo de exhibición puede ser
cambiado entre cuentakilómetros parcial A
y cuentakilómetros pa
rcial B oprimiendo
el selector mientras se exhibe uno de ellos.
Se exhibirá el modo seleccionado.
Selector
Modo de consumo de combustible actual
Modo de distancia a recorrer
con combustible disponible
Cuentakilómetros parcial B
Cuentakilómetros parcial A Cuentakilómetros total
NOTA
Cuando el encendido se cambia a ACC o
off, el cuentakilómetros total o el
cuentakilómetros pa
rcial no se exhibirá,
sin embargo, oprimiendo el selector se
podrá cambiar inadvertidamente el
cuentakilómetros parcial o reponerlo
durante un período aproximado de diez
minutos en los siguientes casos:
Después que se cambia el encendido a
off desde ON.
Después que se abre la puerta del
conductor.
Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
El cuentakilómetros parcial puede registrar
la distancia total de dos recorridos. Uno se
registra en el cuentakilómetros parcial A y
el otro se registra e n el cuentakilómetros
parcial B.
Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuentakilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.
Cuando se encuentra seleccionado el
cuentakilómetros parc ial A, oprimiendo el
selector otra vez dentro de un segundo se
cambiará al modo de cuentakilómetros
parcial B.
Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre
seleccionado el cuentakilómetros parcial
B, se exhibirá TRIP B.
Al conducir
Tablero de instrumentos y pantalla
4-28*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 181 of 812

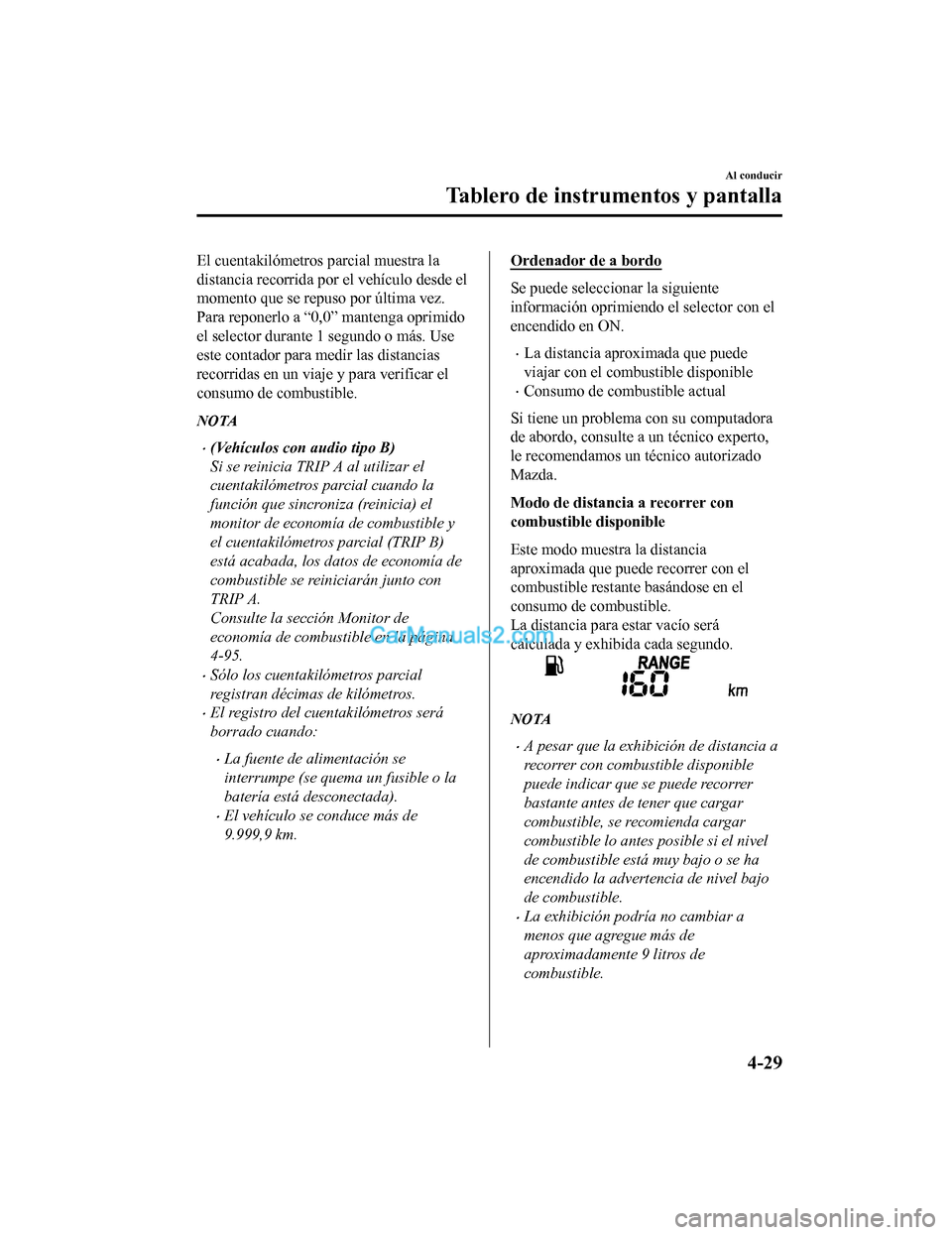

El cuentakilómetros parcial muestra la
distancia recorrida por el vehículo desde el
momento que se repuso por última vez.
Para reponerlo a “0,0” mantenga oprimido
el selector durante 1 segundo o más. Use
este contador para medir las distancias
recorridas en un viaje y para verificar el
consumo de combustible.
NOTA
(Vehículos con audio tipo B)
Si se reinicia TRIP A al utilizar el
cuentakilómetros parcial cuando la
funci
Page 182 of 812

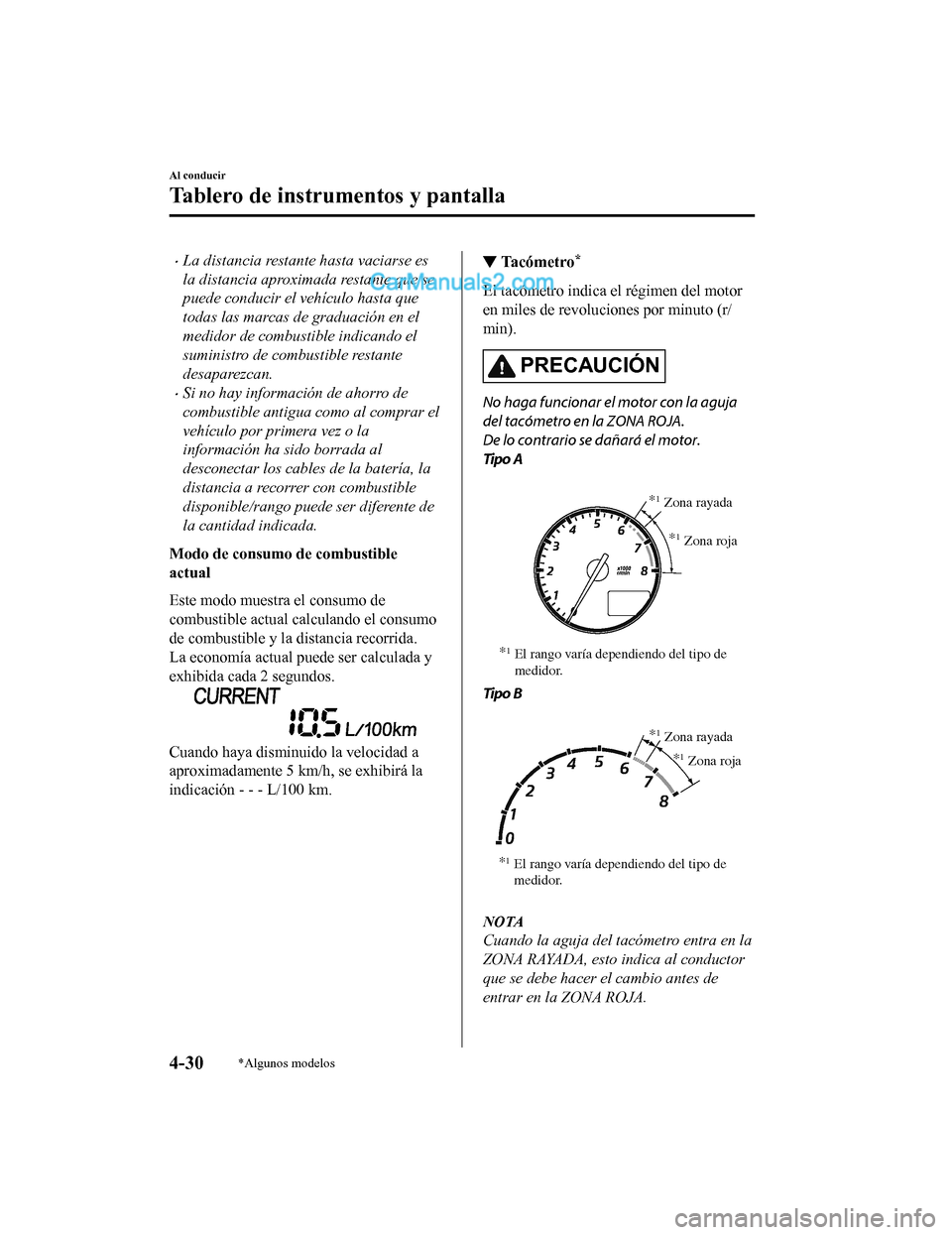

La distancia restante hasta vaciarse es
la distancia aproximada restante que se
puede conducir el vehículo hasta que
todas las marcas de graduación en el
medidor de combustible indicando el
suministro de combustible restante
desaparezcan.
Si no hay información de ahorro de
combustible antigua como al comprar el
vehículo por primera vez o la
información ha sido borrada al
desconectar los cables de la batería, la
distancia a recorrer con combustible
disponible/rango puede ser diferente de
la cantidad indicada.
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.
La economía actual puede ser calculada y
exhibida cada 2 segundos.
Cuando haya disminuido la velocidad a
aproximadamente 5 km/h, se exhibirá la
indicación - - - L/100 km.
▼ Ta c ó m e t r o*
El tacómetro indica el régimen del motor
en miles de revoluci
ones por minuto (r/
min).
PRECAUCIÓN
No haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.
Tipo A
*1El rango varía dependiendo del tipo de
medidor. *
1Zona rayada
*
1Zona roja
Tipo B
*1El rango varía dependiendo del tipo de
medidor. *
1Zona rayada
*
1Zona roja
NOTA
Cuando la aguja del tacómetro entra en la
ZONA RAYADA, esto indica al conductor
que se debe hacer el cambio antes de
entrar en la ZONA ROJA.
Al conducir
Tablero de instrumentos y pantalla
4-30*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 183 of 812

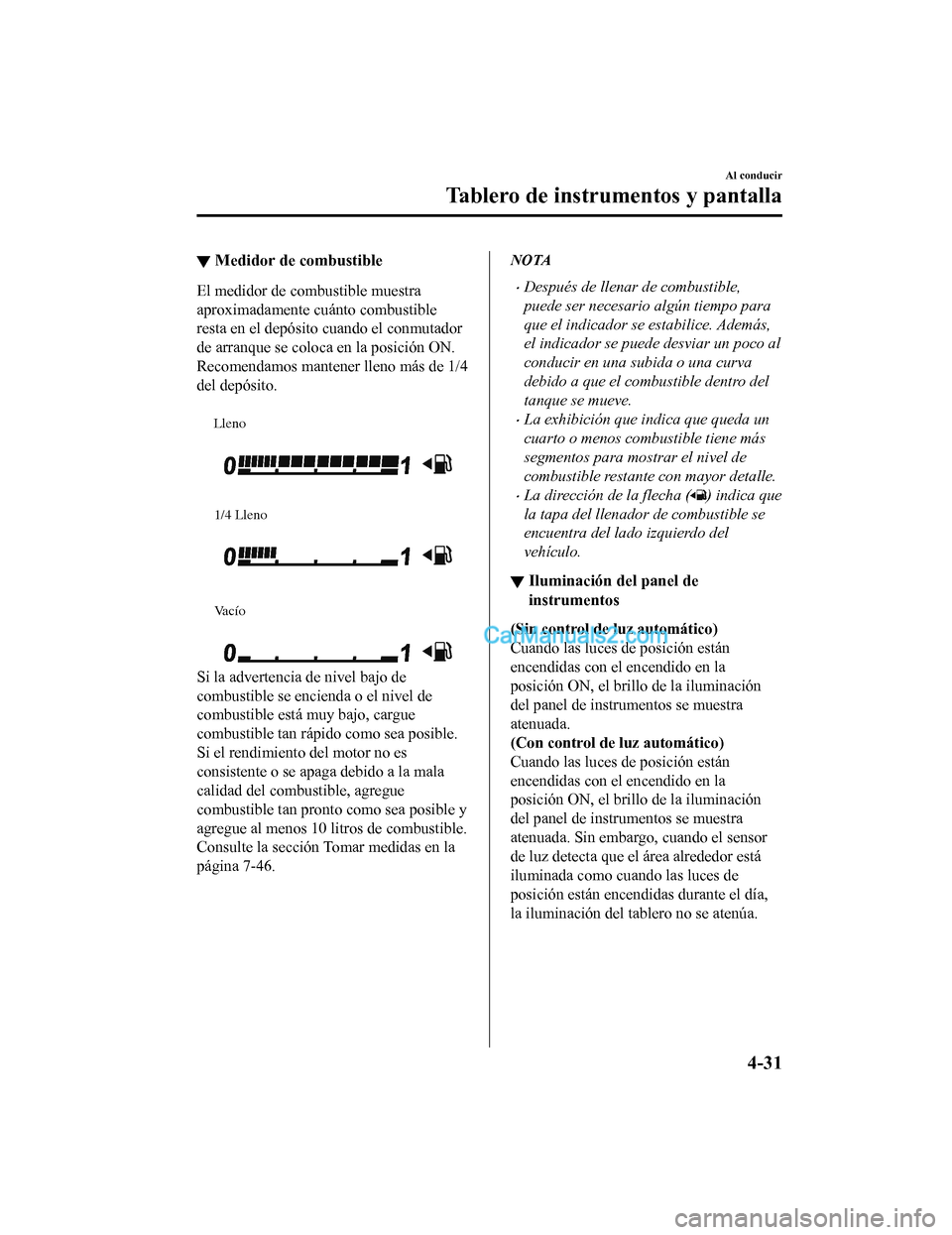

▼Medidor de combustible
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.
Lleno
1/4 Lleno
Vacío
Si la advertencia d e nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
Consulte la sección Tomar medidas en la
página 7-46.
NOTA
Después de llenar de combustible,
puede ser necesario algún tiempo para
que el indicador se estabilice. Además,
el indicador se puede desviar un poco al
conducir en una subida o una curva
debido a que el combustible dentro del
tanque se mueve.
La exhibición que indica que queda un
cuarto o menos combustible tiene más
segmentos para mostrar el nivel de
combustible restante con mayor detalle.
La direcci
Page 184 of 812

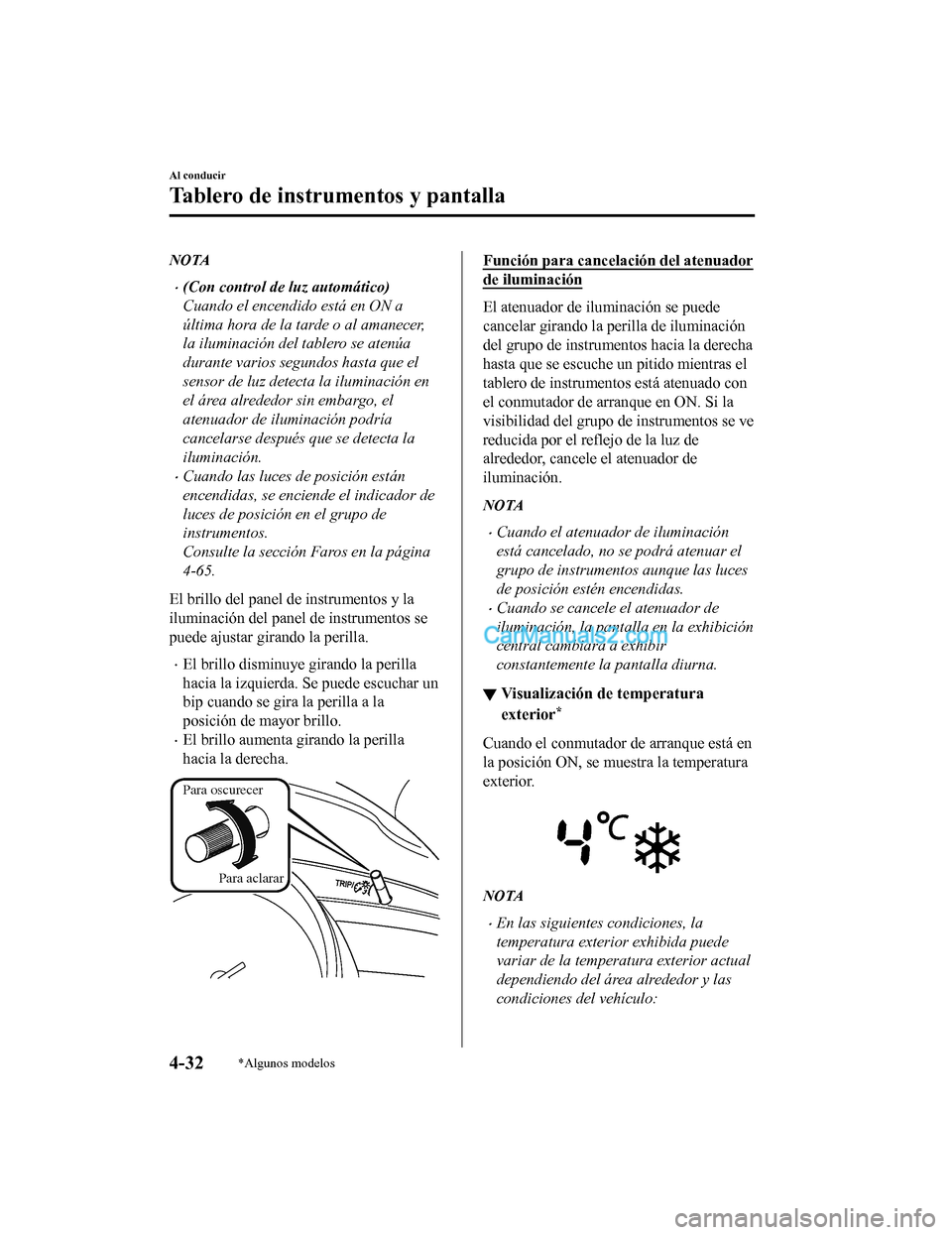

NOTA
(Con control de luz autom
