Page 417 of 812

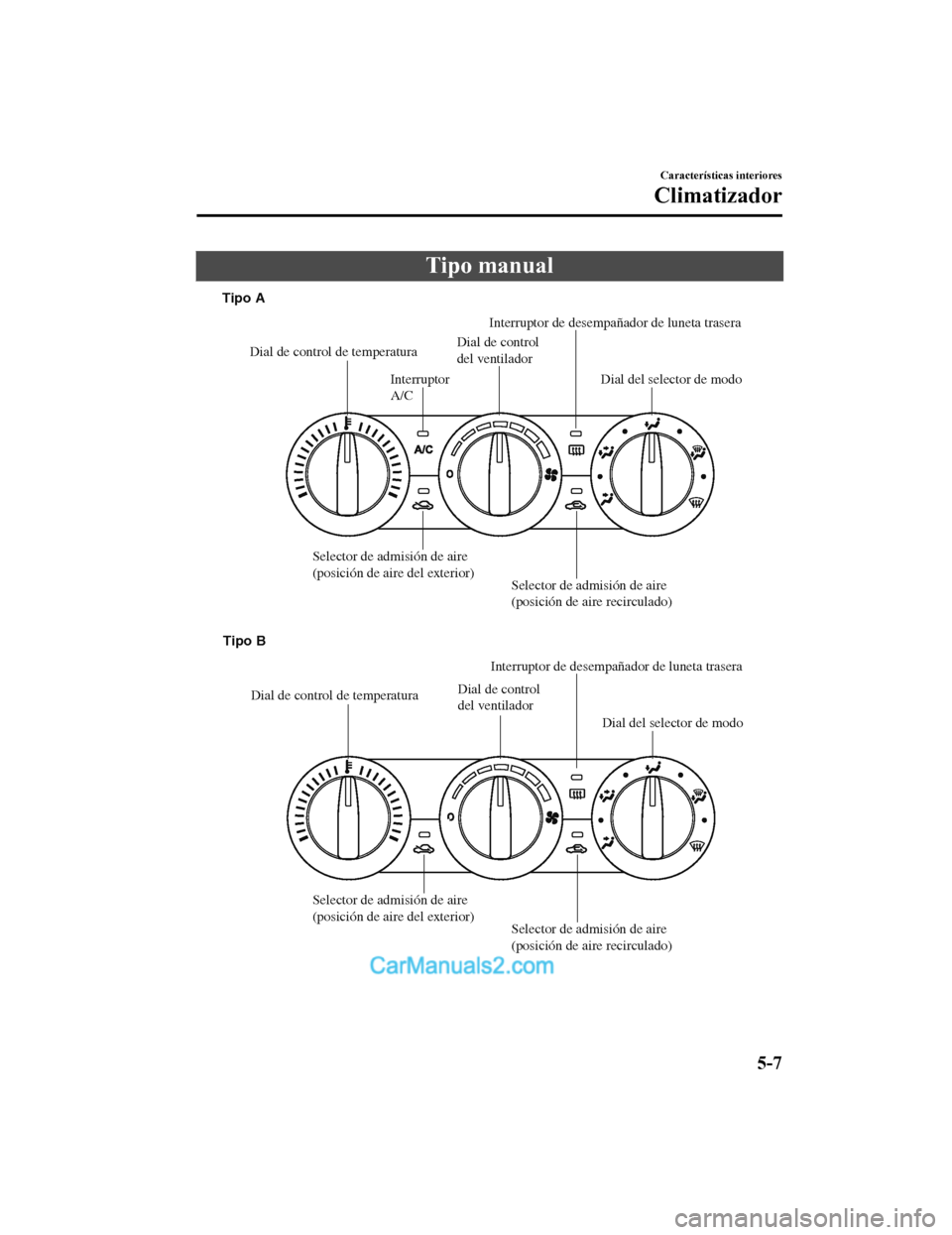

Tipo manual
Dial de control de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Interruptor
A/C
Selector de admisión de aire
(posición de aire del exterior)
Selector de admisión de aire
(posición de aire recirculado) Dial del selector de modo
Tipo A
Dial de control de temperatura
Dial de control
del ventiladorInterruptor de desempañador de luneta trasera
Selector de admisión de aire
(posición de aire del exterior)
Selector de admisión de aire
(posición de aire recirculado) Dial del selector de modo
Tipo B
Características interiores
Climatizador
5-7
Mazda2_8HV1-SP-19I_Edition1_old
2019-7-5 15:50:41
Page 418 of 812
Dial de control de temperatura Dial de control
del ventilador Interruptor de desempañador
de luneta trasera
Interruptor A/C
Interruptor A/C
Selector de admisión de aire Dial del selector de modo
Dial de control
de temperatura Dial de control
del ventilador Interruptor de desempañador de luneta trasera
Selector de admisión de aire Dial del selector de modo
Tipo C
Tipo D
Características interiores
Climatizador
5-8
Mazda2_8HV1-SP-19I_Edition1_old
2019-7-5 15:50:41
Page 419 of 812

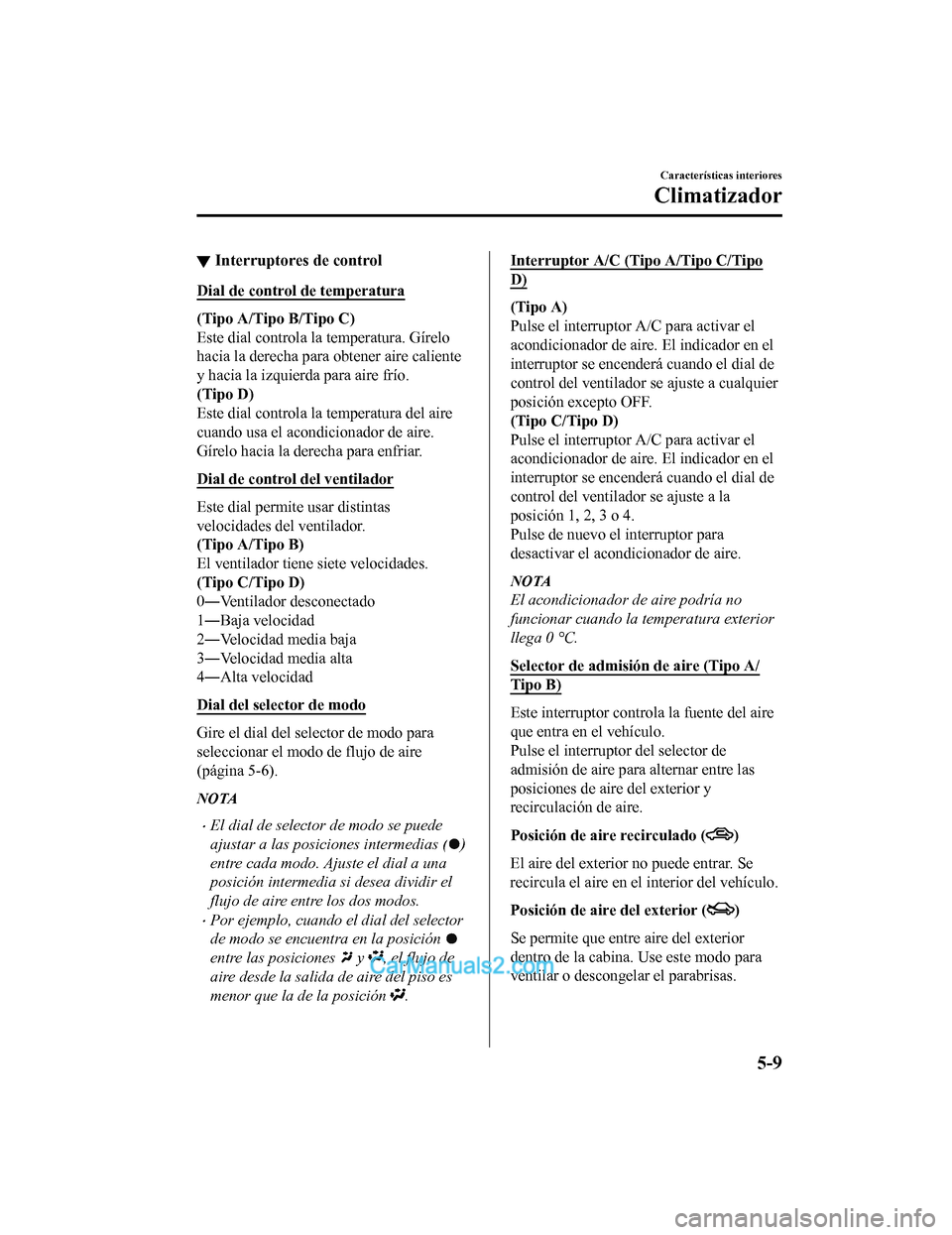

▼Interruptores de control
Dial de control de temperatura
(Tipo A/Tipo B/Tipo C)
Este dial controla la temperatura. Gírelo
hacia la derecha para obtener aire caliente
y hacia la izquierda para aire frío.
(Tipo D)
Este dial controla la temperatura del aire
cuando usa el acondicionador de aire.
Gírelo hacia la derecha para enfriar.
Dial de control del ventilador
Este dial permite usar distintas
velocidades del ventilador.
(Tipo A/Tipo B)
El ventilador tiene siete velocidades.
(Tipo C/Tipo D)
0―Ventilador desconectado
1―Baja velocidad
2―Velocidad media baja
3―Velocidad media alta
4―Alta velocidad
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo de flujo de aire
(página 5-6).
NOTA
El dial de selector de modo se puede
ajustar a las posici
ones intermedias (
)
entre cada modo. Ajuste el dial a una
posición intermedia si desea dividir el
flujo de aire entre los dos modos.
Por ejemplo, cuando el dial del selector
de modo se encuentra en la posición
y , el flujo de
aire desde la salida de aire del piso es
menor que la de la posición
.
Interruptor A/C (Tipo A/Tipo C/Tipo
D)
(Tipo A)
Pulse el interruptor A/C para activar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a cualquier
posición excepto OFF.
(Tipo C/Tipo D)
Pulse el interruptor A/C para activar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a la
posición 1, 2, 3 o 4.
Pulse de nuevo el interruptor para
desactivar el acondicionador de aire.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.
Selector de admisión de aire (Tipo A/
Tipo B)
Este interruptor controla la fuente del aire
que entra en el vehículo.
Pulse el interruptor del selector de
admisión de aire para alternar entre las
posiciones de aire del exterior y
recirculación de aire.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
Características interiores
Climatizador
5-9
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 420 of 812

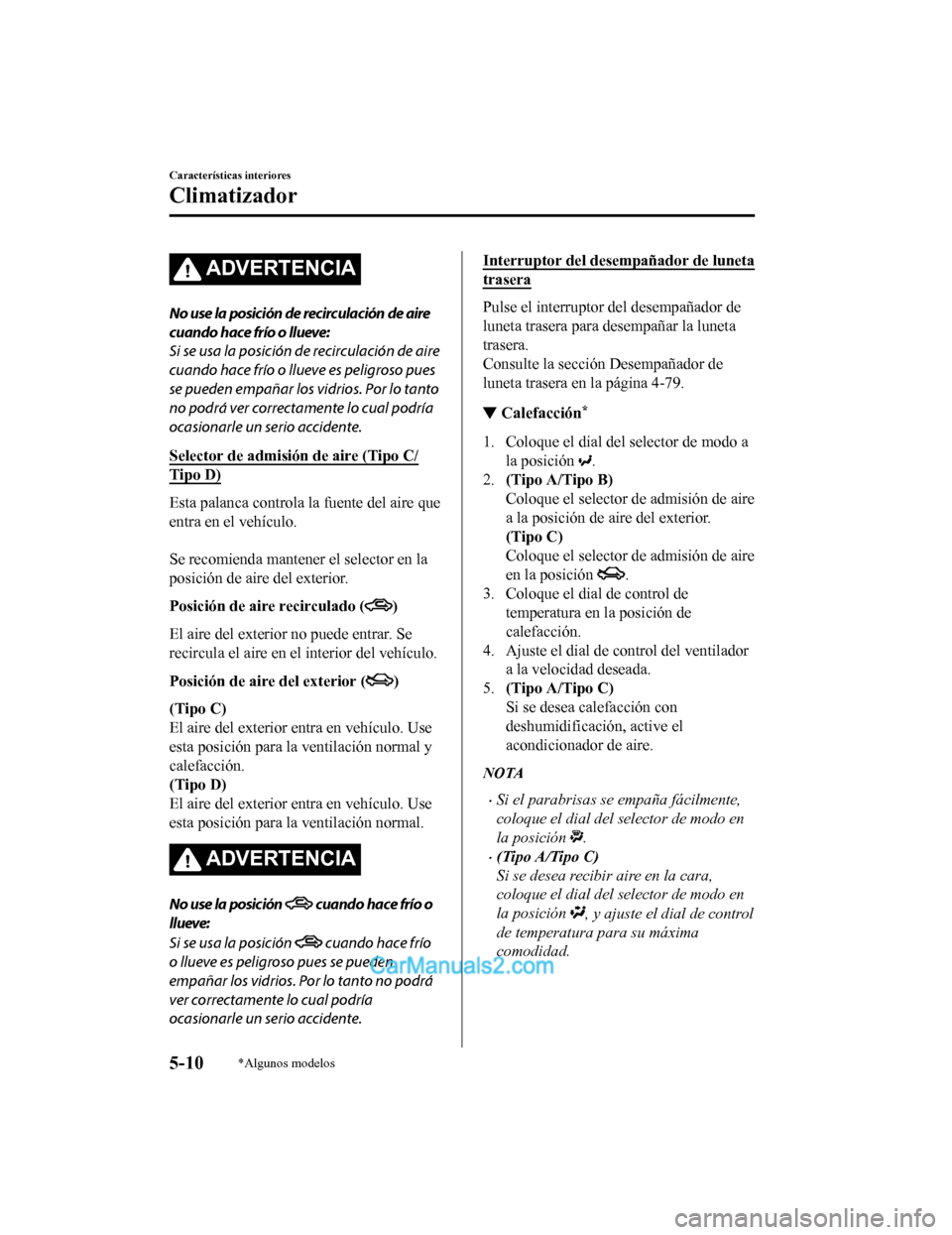

ADVERTENCIA
No use la posición de recirculación de aire
cuando hace frío o llueve:
Si se usa la posición de recirculación de aire
cuando hace frío o llueve es peligroso pues
se pueden empañar los vidrios. Por lo tanto
no podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
Selector de admisión de aire (Tipo C/
Tipo D)
Esta palanca controla la fuente del aire que
entra en el vehículo.
Se recomienda mantener el selector en la
posición de aire del exterior.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
(Tipo C)
El aire del exterior entra en vehículo. Use
esta posición para la ventilación normal y
calefacción.
(Tipo D)
El aire del exterior entra en vehículo. Use
esta posición para la ventilación normal.
ADVERTENCIA
No use la posición
cuando hace frío
o llueve es peligroso pues se pueden
empañar los vidrios. Por lo tanto no podrá
ver correctamente lo cual podría
ocasionarle un serio accidente.
Interruptor del dese mpañador de luneta
trasera
Pulse el interruptor del desempañador de
luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-79.
▼ Calefacción*
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo A/Tipo B)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C)
Coloque el selector de admisión de aire
en la posición
.
3. Coloque el dial de control de temperatura en la posición de
calefacción.
4. Ajuste el dial de control del ventilador a la velocidad deseada.
5. (Tipo A/Tipo C)
Si se desea calefacción con
deshumidificación, active el
acondicionador de aire.
NOTA
Si el parabrisas se empaña fácilmente,
coloque el dial del selector de modo en
la posición
*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 421 of 812

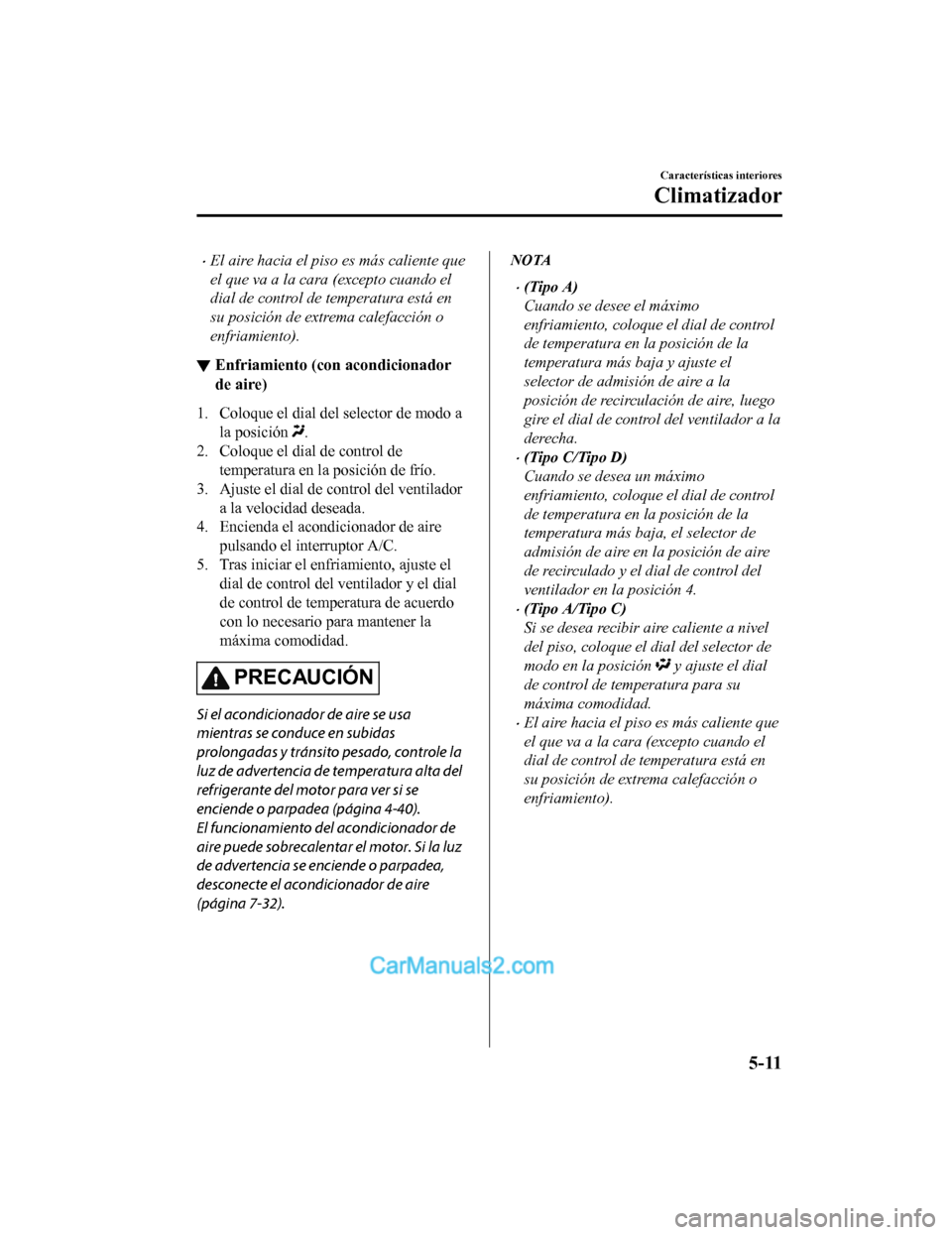

El aire hacia el piso es más caliente que
el que va a la cara (excepto cuando el
dial de control de temperatura está en
su posición de extrema calefacción o
enfriamiento).
▼Enfriamiento (con acondicionador
de aire)
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de temperatura en la posición de frío.
3. Ajuste el dial de c ontrol del ventilador
a la velocidad deseada.
4. Encienda el acondicionador de aire
pulsando el interruptor A/C.
5. Tras iniciar el enfriamiento, ajuste el
dial de control del ventilador y el dial
de control de temperatura de acuerdo
con lo necesario para mantener la
máxima comodidad.
PRECAUCIÓN
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas y tránsito pesado, controle la
luz de advertencia de temperatura alta del
refrigerante del motor para ver si se
enciende o parpadea (página 4-40).
El funcionamiento del acondicionador de
aire puede sobrecalentar el motor. Si la luz
de advertencia se enciende o parpadea,
desconecte el acondicionador de aire
(página 7-32).
NOTA
(Tipo A)
Cuando se desee el máximo
enfriamiento, coloque el dial de control
de temperatura en la posición de la
temperatura más baja y ajuste el
selector de admisión de aire a la
posición de recirculación de aire, luego
gire el dial de control del ventilador a la
derecha.
(Tipo C/Tipo D)
Cuando se desea un máximo
enfriamiento, coloque el dial de control
de temperatura en la posición de la
temperatura más baja, el selector de
admisión de aire en la posición de aire
de recirculado y el dial de control del
ventilador en la posición 4.
(Tipo A/Tipo C)
Si se desea recibir aire caliente a nivel
del piso, coloque el dial del selector de
modo en la posición
y ajuste el dial
de control de temperatura para su
máxima comodidad.
El aire hacia el piso es más caliente que
el que va a la cara (excepto cuando el
dial de control de temperatura está en
su posición de extrema calefacción o
enfriamiento).
Características interiores
Climatizador
5-11
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 422 of 812

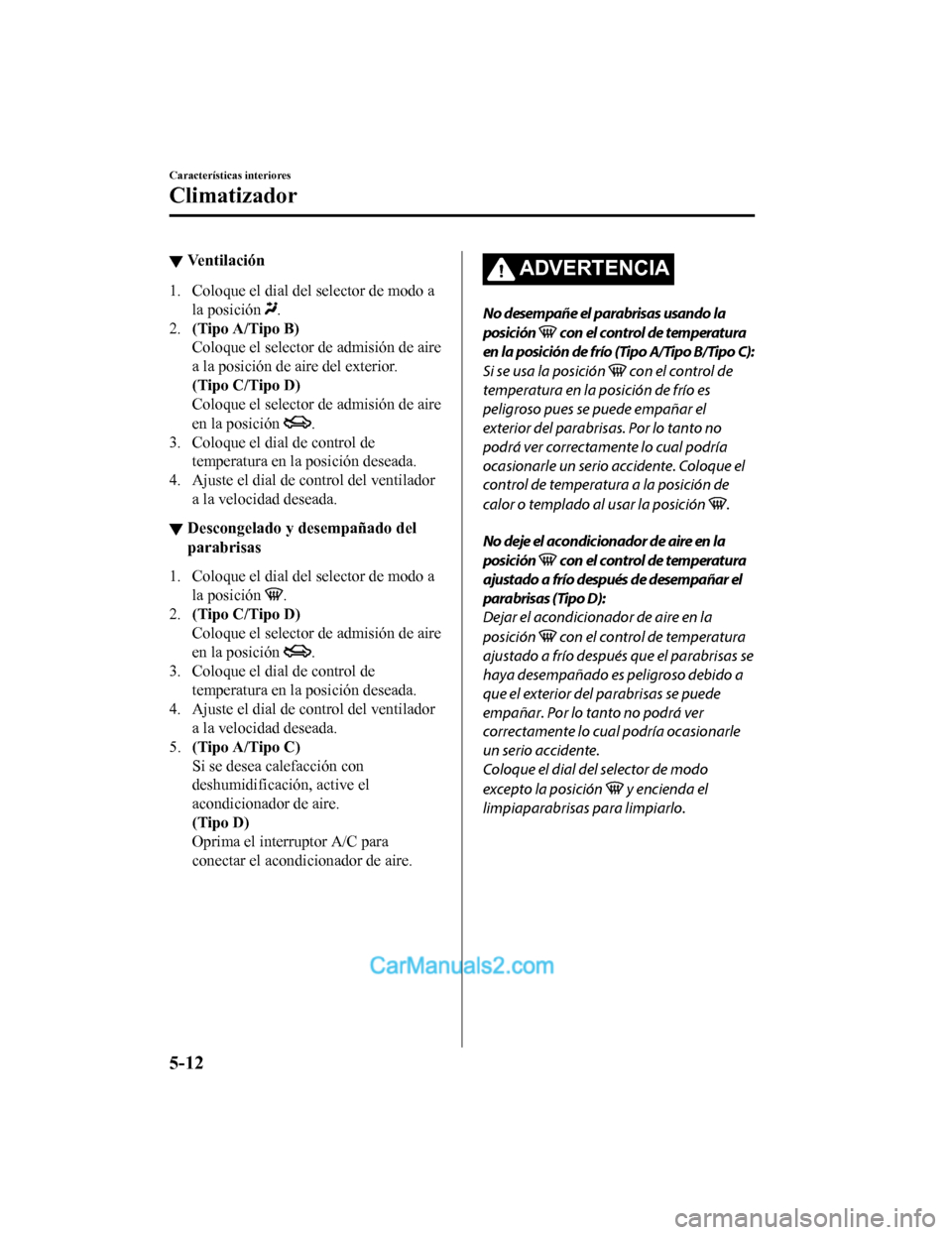

▼Ventilación
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo A/Tipo B)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C/Tipo D)
Coloque el selector de admisión de aire
en la posición
.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Ajuste el dial de control del ventilador
a la velocidad deseada.
▼Descongelado y desempañado del
parabrisas
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo C/Tipo D)
Coloque el selector de admisión de aire
en la posición
.
3. Coloque el dial de control de temperatura en la posición deseada.
4. Ajuste el dial de control del ventilador a la velocidad deseada.
5. (Tipo A/Tipo C)
Si se desea calefacción con
deshumidificación, active el
acondicionador de aire.
(Tipo D)
Oprima el interruptor A/C para
conectar el acondicionador de aire.
ADVERTENCIA
No desempañe el parabrisas usando la
posición
con el control de temperatura
en la posición de frío (Tipo A/Tipo B/Tipo C):
Si se usa la posición
con el control de
temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente. Coloque el
control de temperatura a la posición de
calor o templado al usar la posición
.
No deje el acondicionador de aire en la
posición
con el control de temperatura
ajustado a frío después de desempañar el
parabrisas (Tipo D):
Dejar el acondicionador de aire en la
posición
con el control de temperatura
ajustado a frío después que el parabrisas se
haya desempañado es peligroso debido a
que el exterior del parabrisas se puede
empañar. Por lo tanto no podrá ver
correctamente lo cual podría ocasionarle
un serio accidente.
Coloque el dial del selector de modo
excepto la posición
y encienda el
limpiaparabrisas para limpiarlo.
Características interiores
Climatizador
5-12
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
Page 423 of 812

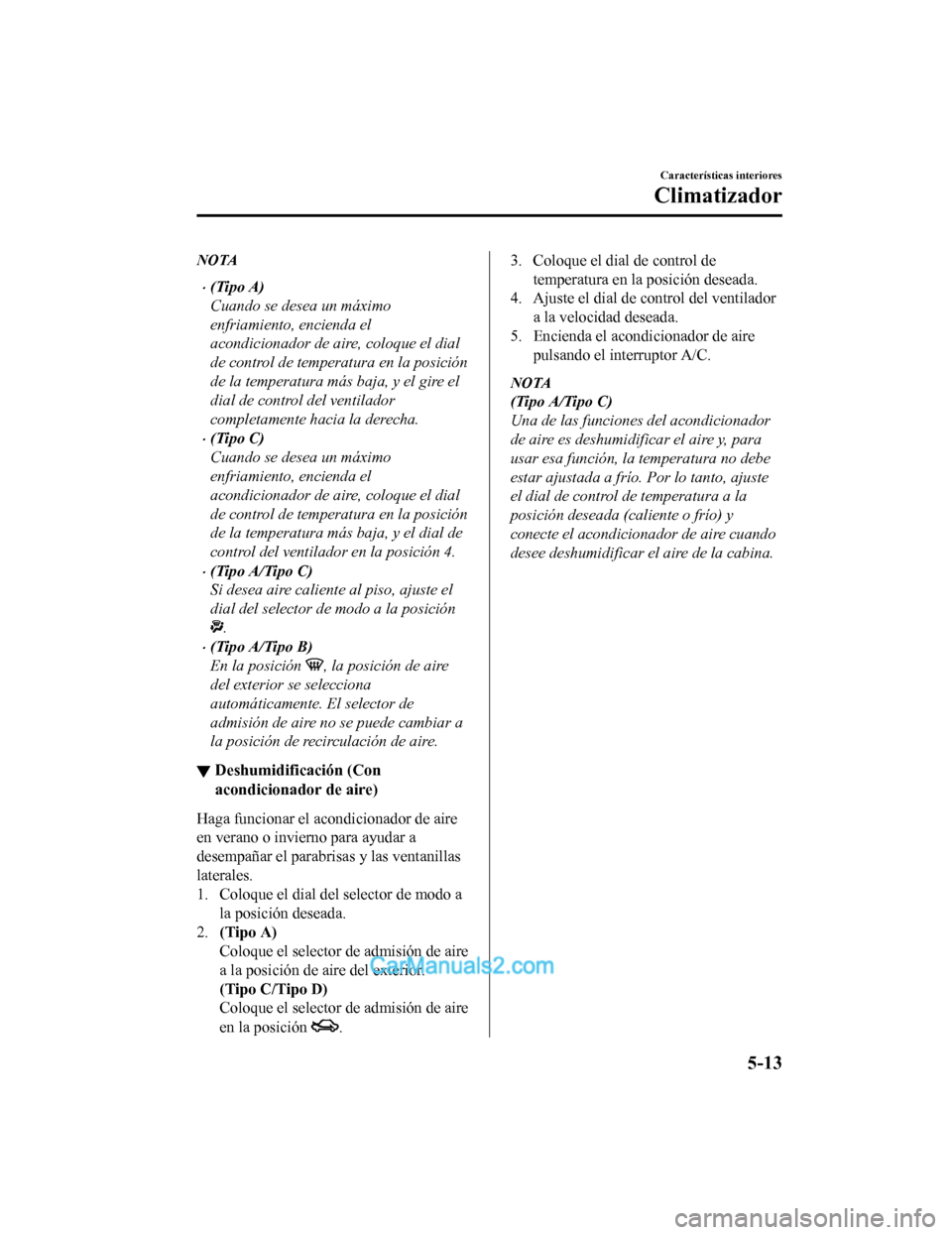

NOTA
(Tipo A)
Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el dial
de control de temperatura en la posición
de la temperatura más baja, y el gire el
dial de control del ventilador
completamente hacia la derecha.
(Tipo C)
Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el dial
de control de temperatura en la posición
de la temperatura más baja, y el dial de
control del ventilador en la posición 4.
(Tipo A/Tipo C)
Si desea aire caliente al piso, ajuste el
dial del selector de modo a la posición
&
