2020 MAZDA MODEL 2 Manual del propietario (in Spanish)

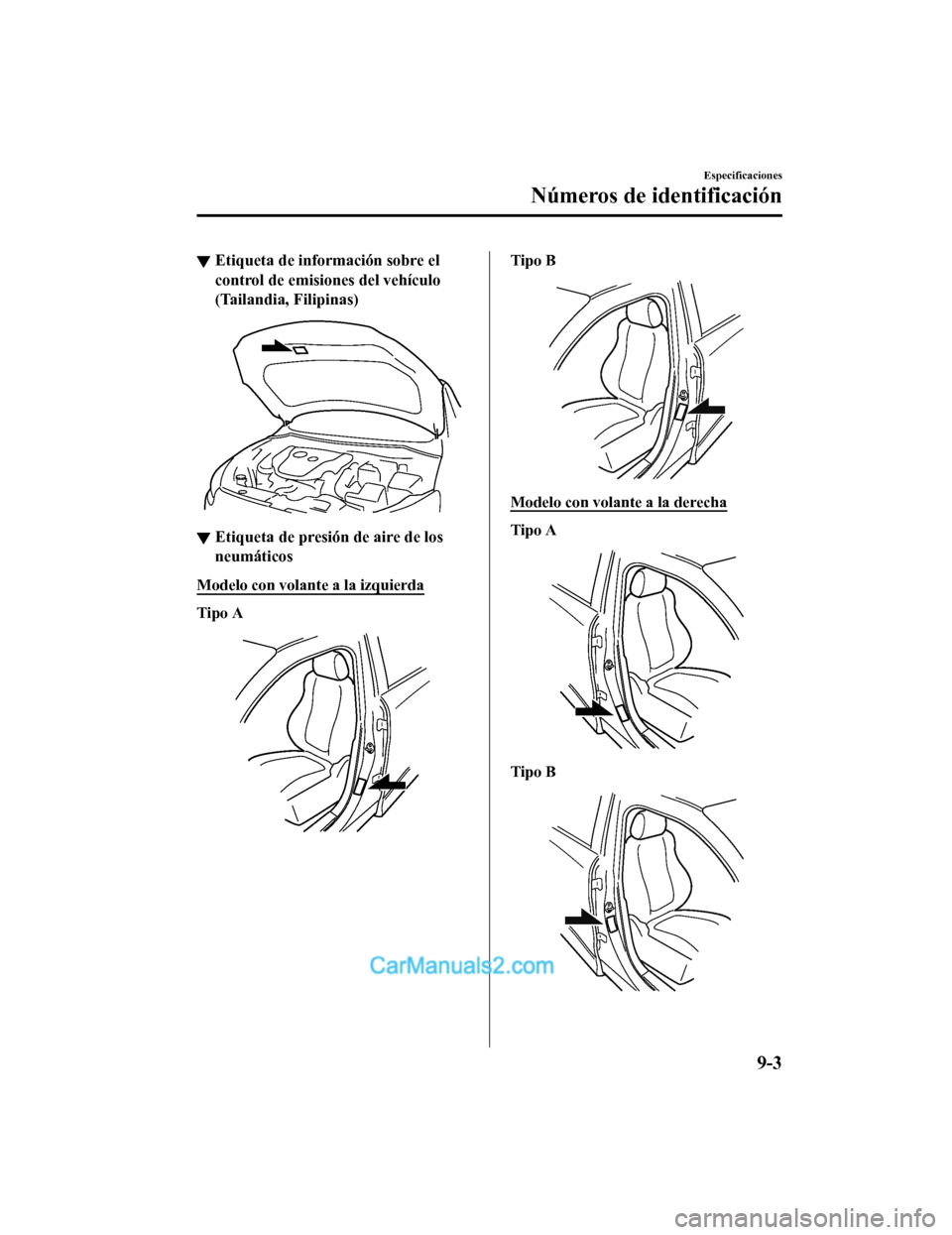

▼Etiqueta de información sobre el
control de emisiones del vehículo
(Tailandia, Filipinas)
▼Etiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda
Tipo A
Tipo B
Modelo con volante a la derecha
Tipo A
Tipo B
Especificaciones
Números de identificación
9-3
Mazda2_8HV1-SP-19I_Edition1_old
2019-7-5 15:50:41

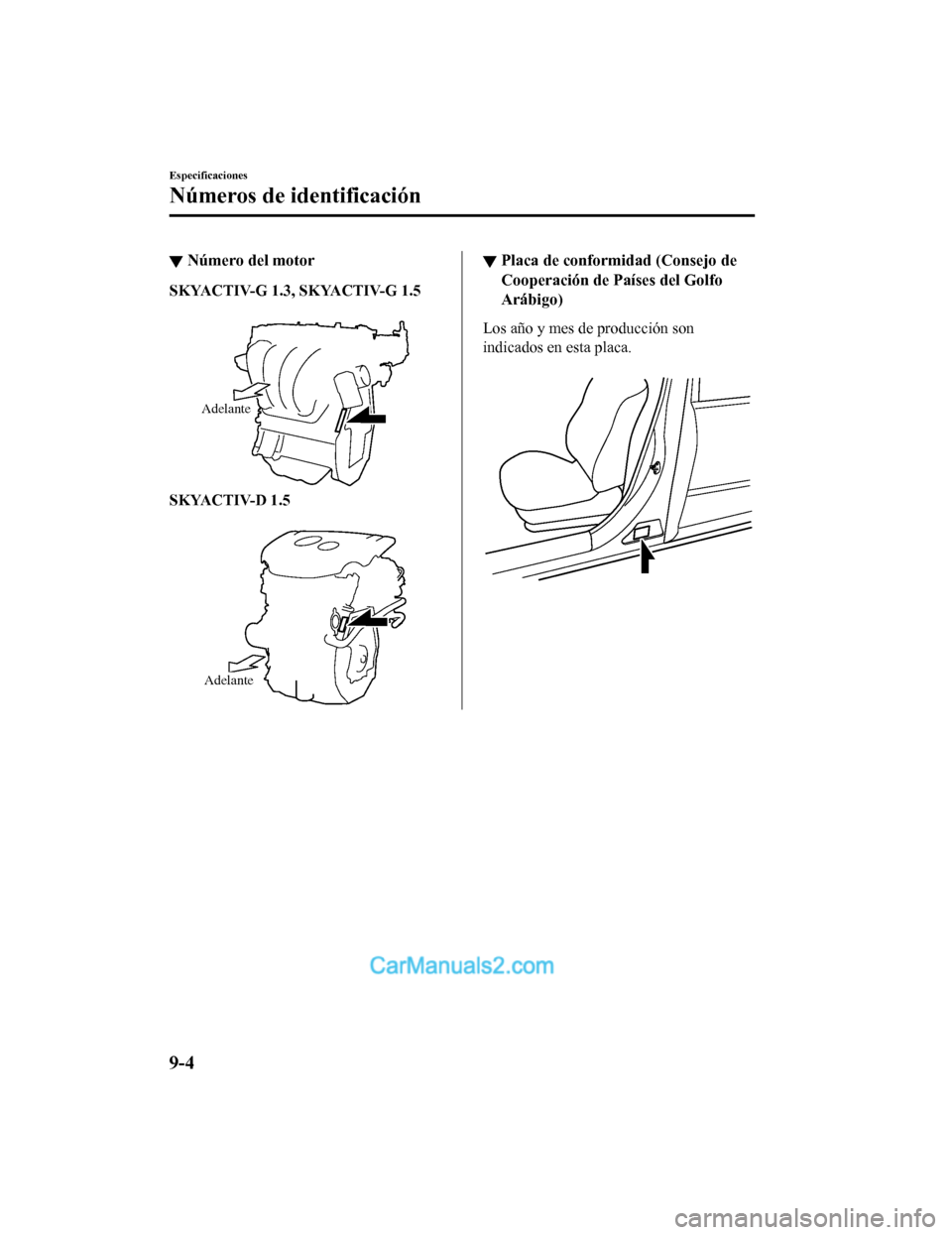

▼Número del motor
SKYACTIV-G 1.3, SKYACTIV-G 1.5

Adelante
SKYACTIV-D 1.5

Adelante
▼ Placa de conformidad (Consejo de
Cooperación de Países del Golfo
Arábigo)
Los año y mes de producción son
indicados en esta placa.

Especificaciones
Números de identificación
9-4
Mazda2_8HV1-SP-19I_Edition1_old
2019-7-5 15:50:41

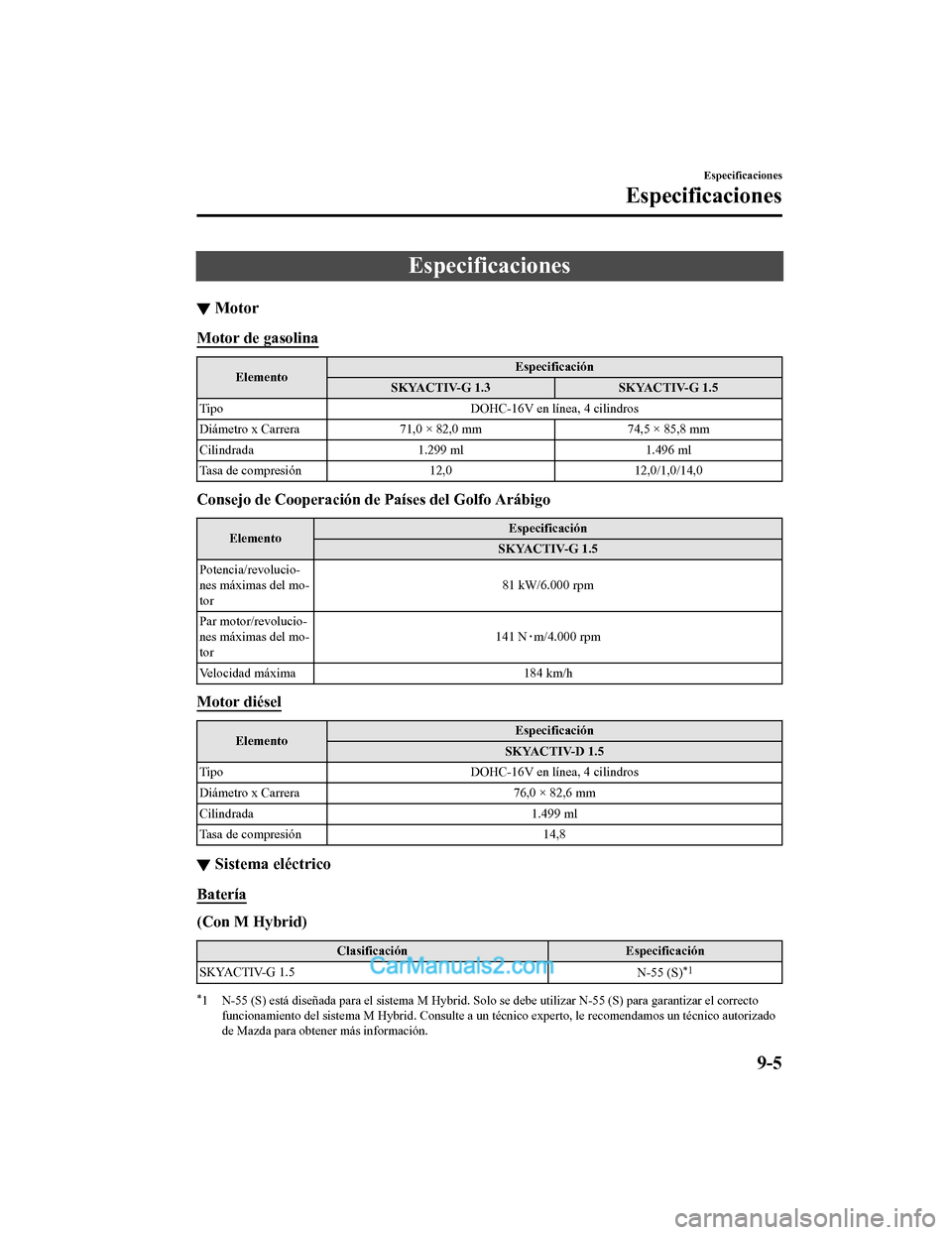

Especificaciones
▼Motor
Motor de gasolina
Elemento Especificación
SKYACTIV-G 1.3 SKYACTIV-G 1.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 71,0 × 82,0 mm 74,5 × 85,8 mm
Cilindrada 1.299 ml 1.496 ml
Tasa de compresión 12,012,0/1,0/14,0
Consejo de Cooperación de Países del Golfo Arábigo
Elemento Especificación
SKYACTIV-G 1.5
Potencia/revolucio‐
nes máximas del mo‐
tor 81 kW/6.000 rpm
Par motor/revolucio‐
nes máximas del mo‐
tor 141 N
･m/4.000 rpm
Velocidad máxima 184 km/h
Motor diésel
ElementoEspecificación
SKYACTIV-D 1.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 76,0 × 82,6 mm
Cilindrada 1.499 ml
Tasa de compresión 14,8
▼Sistema eléctrico
Batería
(Con M Hybrid)
Clasificación
Especificación
SKYACTIV-G 1.5 N-55 (S)
*1
*1 N-55 (S) está diseñada para el sistema M Hybrid. Solo se debe utilizar N-55 (S) para garantizar el correcto
funcionamiento del sistema M H ybrid. Consulte a un técnico experto, le recomendamos un técnico autorizado
de Mazda para obtener más información.
Especificaciones
Especificaciones
9-5
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

(Sin M Hybrid)
ClasificaciónEspecificación
SKYACTIV-G 1.3 N-55 (S)
*1
SKYACTIV-G 1.5Con i-stop
Con i-ELOOP
N-55 (S)
*1
Sin i-ELOOP
Q-85*1
Sin i-stop 12V-60Ah/20HR*2
SKYACTIV-D 1.5Con i-ELOOP
Q-85*1
Sin i-ELOOP S-95*1
*1 N-55 (S), Q-85 o S-95 fueron diseñados para el sistema i-stop (PARA STOP & START)/sistema i-ELOOP.
Sólo N-55 (S), Q-85 o S-95 deben ser usados para asegurarse el correcto funcionamiento del sistema i-stop
(PARA STOP & START)/sistema i-EL OOP. Consulte a un técnico experto, le recomendamos un técnico
autorizado de Mazda para obtener más información.
*2 No apto para sistema i-stop/sistema i-ELOOP.
Bujía de encendido
Clasificación Especificación
SKYACTIV-G 1.3 Bujía de encendido genuina Mazda
*1P51R-18-110
SKYACTIV-G 1.5 Bujía de encendido genuina Mazda
*1PE5R-18-110 o PE5S-18-110
*1 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le
recomendamos un técnico autorizado de Mazda para obtener más in formación.
PRECAUCIÓN
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las partículas finas que revisten
a la aleación de iridium las puntas de platino se podrían dañar.
▼Lubricantes recomendados
Aceite de motor*1Europa y Taiwán
Excepto Europa y Taiwán
SKYACTIV-G 1.3,
SKYACTIV-G 1.5 Aceites recomendados
*2Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN o
ILSAC GF-II/GF-III/GF-IV/GF-V
Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SN*4 o ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 1.5 -Calidad del aceite
ACEA C3
0W-30/5W-30
*1 Consulte los grados de viscosidad SAE recomendados en la página 6-25.
Especificaciones
Especificaciones
9-6
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

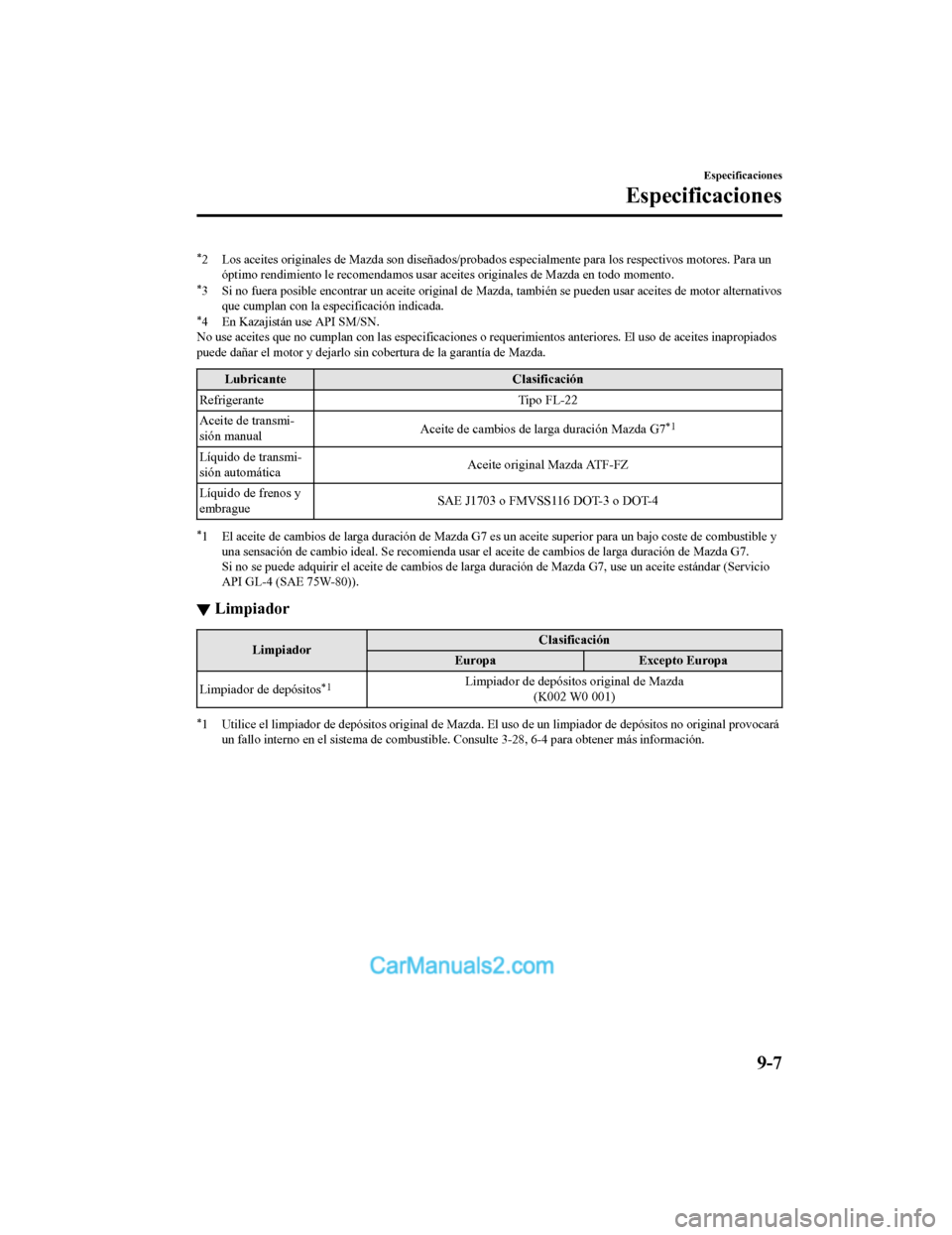

*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para un
óptimo rendimiento le recomendamo s usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especificación indicada.
*4 En Kazajistán use API SM/SN.
No use aceites que no cumplan con las especificaciones o requerimientos anteriores. El uso de aceites inapropiados
puede dañar el motor y dejarlo si n cobertura de la garantía de Mazda.
Lubricante Clasificación
Refrigerante Tipo FL-22
Aceite de transmi‐
sión manual Aceite de cambios de larga duración Mazda G7
*1
Líquido de transmi‐
sión automática Aceite original Mazda ATF-FZ
Líquido de frenos y
embrague SAE J1703 o FMVSS116 DOT-3 o DOT-4
*1 El aceite de cambios de larga duración de Mazda G7 es un aceit
e superior para un bajo coste de combustible y
una sensación de cambio ideal. S e recomienda usar el aceite de cambios de larga duración de Mazda G7.
Si no se puede adquirir el aceite de cambios de larga duración de Mazda G7, use un aceite estándar (Servicio
API GL-4 (SAE 75W-80)).
▼ Limpiador
Limpiador Clasificación
Europa Excepto Europa
Limpiador de depósitos
*1Limpiador de depósitos original de Mazda (K002 W0 001)
*1 Utilice el limpiador de depósitos original de Mazda. El uso de un limpiador de depósitos no original provocará
un fallo interno en el sistema d e combustible. Consulte 3-28, 6 -4 para obtener más información.
Especificaciones
Especificaciones
9-7
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

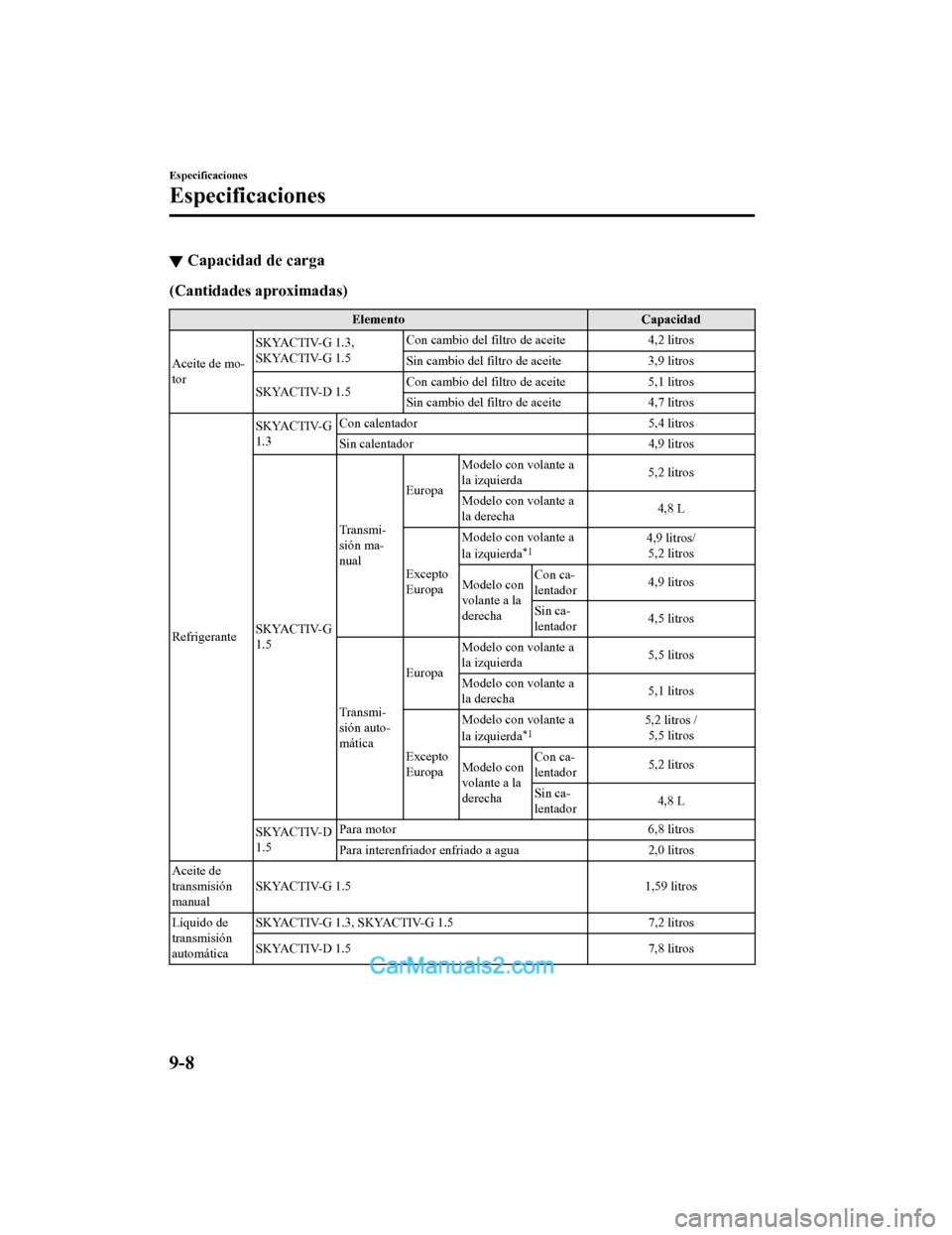

▼Capacidad de carga
(Cantidades aproximadas)
Elemento
Capacidad
Aceite de mo‐
tor SKYACTIV-G 1.3,
SKYACTIV-G 1.5
Con cambio del filtro de aceite
4,2 litros
Sin cambio del filtro de aceite 3,9 litros
SKYACTIV-D 1.5 Con cambio del filtro de aceite
5,1 litros
Sin cambio del filtro de aceite 4,7 litros
Refrigerante SKYACTIV-G
1.3
Con calentador
5,4 litros
Sin calentador 4,9 litros
SKYACTIV-G
1.5 Transmi‐
sión ma‐
nual
Europa
Modelo con volante a
la izquierda
5,2 litros
Modelo con volante a
la derecha 4,8 L
Excepto
Europa Modelo con volante a
la izquierda
*14,9 litros/
5,2 litros
Modelo con
volante a la
derecha Con ca‐
lentador
4,9 litros
Sin ca‐
lentador 4,5 litros
Transmi‐
sión auto‐
mática Europa
Modelo con volante a
la izquierda
5,5 litros
Modelo con volante a
la derecha 5,1 litros
Excepto
Europa Modelo con volante a
la izquierda
*15,2 litros /
5,5 litros
Modelo con
volante a la
derecha Con ca‐
lentador
5,2 litros
Sin ca‐
lentador 4,8 L
SKYACTIV-D
1.5 Para motor
6,8 litros
Para interenfriador en friado a agua 2,0 litros
Aceite de
transmisión
manual SKYACTIV-G 1.5
1,59 litros
Líquido de
transmisión
automática SKYACTIV-G 1.3, SKYACTIV-G 1.5
7,2 litros
SKYACTIV-D 1.5 7,8 litros
Especificaciones
Especificaciones
9-8
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

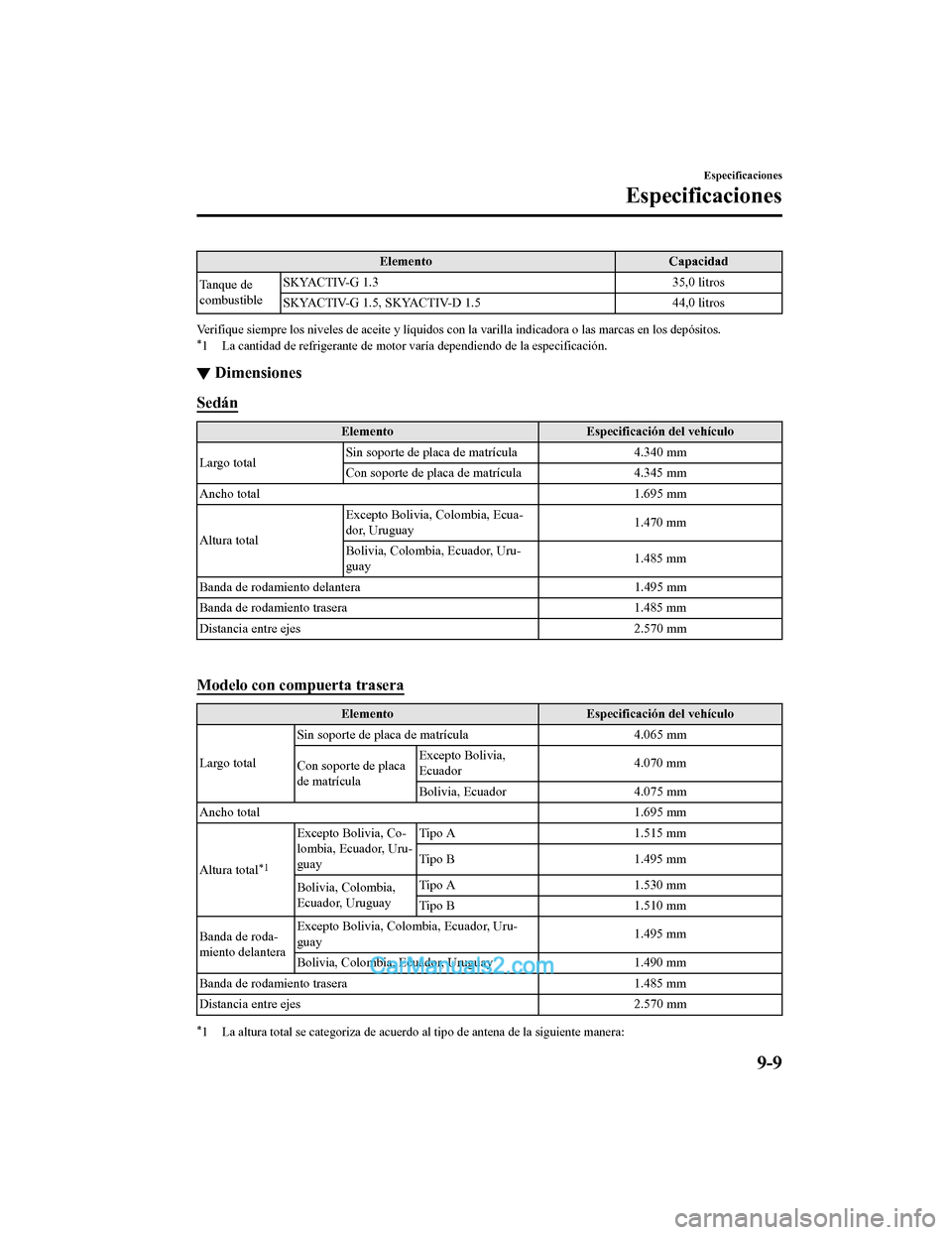

ElementoCapacidad
Tanque de
combustible SKYACTIV-G 1.3
35,0 litros
SKYACTIV-G 1.5, SKYACTIV-D 1.5 44,0 litros
Verifique siempre los niveles de aceite y líquidos con la varil la indicadora o las marcas en los depósitos.*1 La cantidad de refrigerante de motor varía dependiendo de la e specificación.
▼Dimensiones
Sedán
Elemento
Especificación del vehículo
Largo total Sin soporte de placa de matrícula
4.340 mm
Con soporte de placa de matrícula 4.345 mm
Ancho total 1.695 mm
Altura total Excepto Bolivia, Colombia, Ecua‐
dor, Uruguay
1.470 mm
Bolivia, Colombia, Ecuador, Uru‐
guay 1.485 mm
Banda de rodamiento delantera 1.495 mm
Banda de rodamiento trasera 1.485 mm
Distancia entre ejes 2.570 mm

Modelo con compuerta trasera
ElementoEspecificación del vehículo
Largo total Sin soporte de placa de matrícula
4.065 mm
Con soporte de placa
de matrícula Excepto Bolivia,
Ecuador
4.070 mm
Bolivia, Ecuador 4.075 mm
Ancho total 1.695 mm
Altura total
*1
Excepto Bolivia, Co‐
lombia, Ecuador, Uru‐
guay Tipo A
1.515 mm
Tipo B 1.495 mm
Bolivia, Colombia,
Ecuador, Uruguay Tipo A
1.530 mm
Tipo B 1.510 mm
Banda de roda‐
miento delantera Excepto Bolivia, Colombia, Ecuador, Uru‐
guay
1.495 mm
Bolivia, Colombia, Ecuador, Uruguay 1.490 mm
Banda de rodamiento trasera 1.485 mm
Distancia entre ejes 2.570 mm

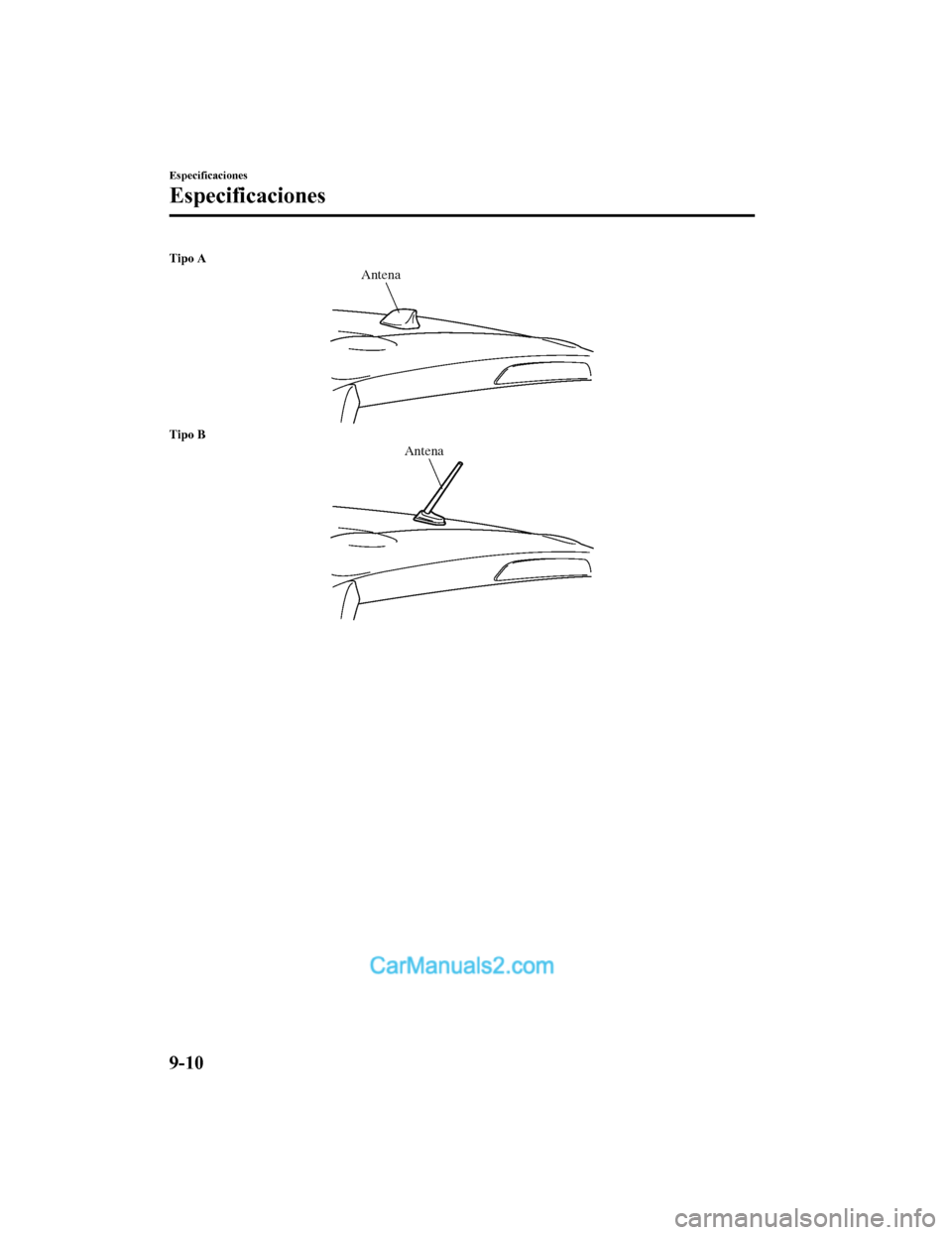

*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Especificaciones
Especificaciones
9-9
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Tipo A
Antena
Tipo B
Antena
Especificaciones
Especificaciones
9-10
Mazda2_8HV1-SP-19I_Edition1_old2019-7-5 15:50:41
