2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

9
665
COROLLA_TMUK_EM
9

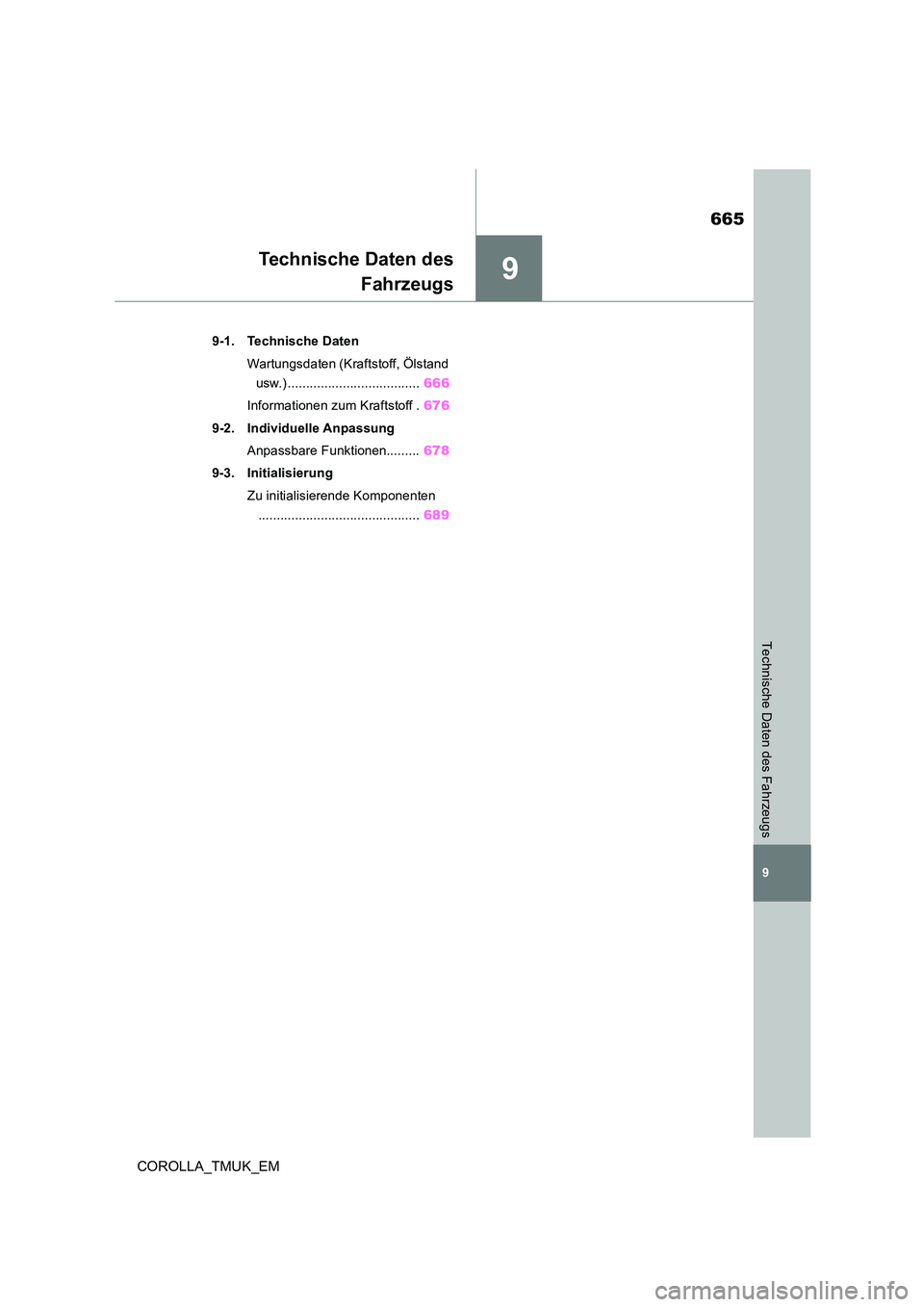

Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
.9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 666
Informationen zum Kraftstoff . 676
9-2. Individuelle Anpassung
Anpassbare Funktionen......... 678
9-3. Initialisierung
Zu initialisierende Komponenten
............................................ 689

666
COROLLA_TMUK_EM
9-1. Technische Daten
9-1.Techn is che Daten
Steilheck
Kombi

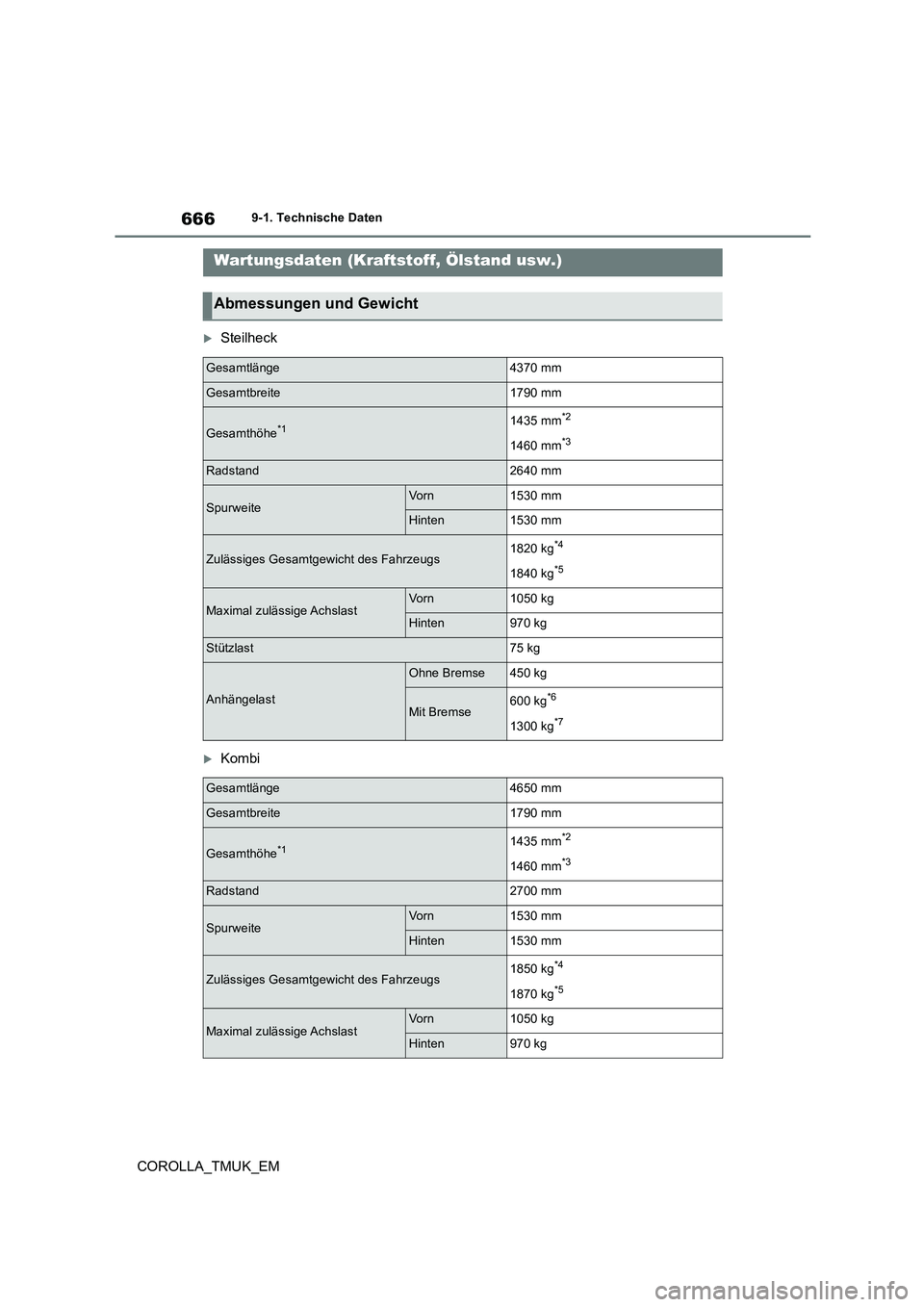

Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge4370 mm
Gesamtbreite1790 mm
Gesamthöhe*11435 mm*2
1460 mm*3
Radstand2640 mm
SpurweiteVo rn1530 mm
Hinten1530 mm
Zulässiges Gesamtgewicht des Fahrzeugs1820 kg*4
1840 kg*5
Maximal zulässige AchslastVo rn1050 kg
Hinten970 kg
Stützlast75 kg
Anhängelast
Ohne Bremse450 kg
Mit Bremse600 kg*6
1300 kg*7
Gesamtlänge4650 mm
Gesamtbreite1790 mm
Gesamthöhe*11435 mm*2
1460 mm*3
Radstand2700 mm
SpurweiteVo rn1530 mm
Hinten1530 mm
Zulässiges Gesamtgewicht des Fahrzeugs1850 kg*4
1870 kg*5
Maximal zulässige AchslastVo rn1050 kg
Hinten970 kg

667
9
COROLLA_TMUK_EM
9-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge ohne Dachantenne
*3: Fahrzeuge mit Dachantenne
*4: Fahrzeuge mit Schaltgetriebe
*5: Fahrzeuge mit Multidrive
*6: Für Guadeloupe und Martinique
*7: Außer für Guadeloupe und Martinique

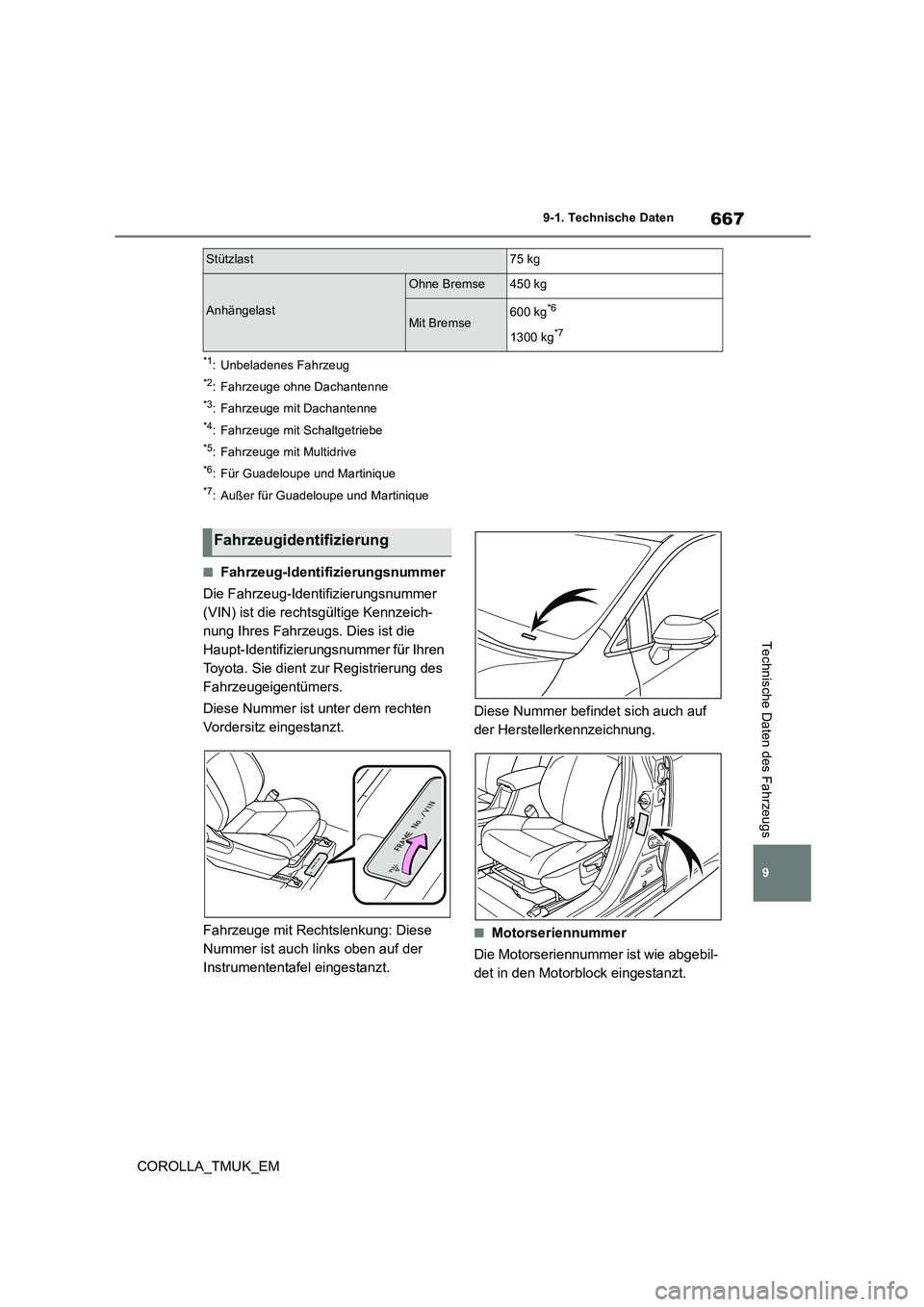

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer ist unter dem rechten
Vordersitz eingestanzt.
Fahrzeuge mit Rechtslenkung: Diese
Nummer ist auch links oben auf der
Instrumententafel eingestanzt.
Diese Nummer befindet sich auch auf
der Herstellerkennzeichnung.
■Motorseriennummer
Die Motorseriennummer ist wie abgebil-
det in den Motorblock eingestanzt.
Stützlast75 kg
Anhängelast
Ohne Bremse450 kg
Mit Bremse600 kg*6
1300 kg*7
Fahrzeugidentifizierung

668
COROLLA_TMUK_EM
9-1. Technische Daten

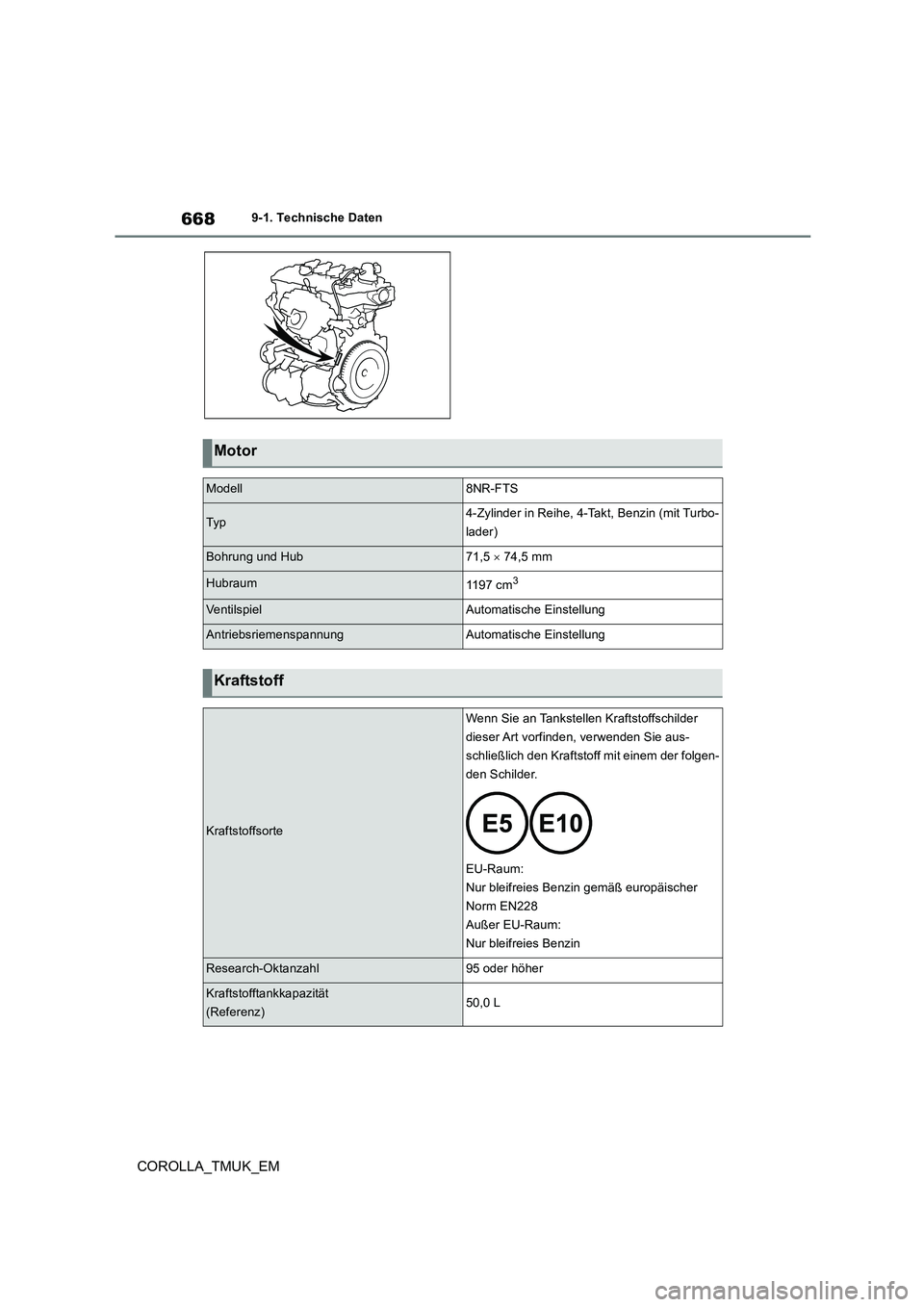

Motor
Modell8NR-FTS
Ty p4-Zylinder in Reihe, 4-Takt, Benzin (mit Turbo-
lader)
Bohrung und Hub71,5  74,5 mm
Hubraum1197 cm3
VentilspielAutomatische Einstellung
AntriebsriemenspannungAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder
dieser Art vorfinden, verwenden Sie aus-
schließlich den Kraftstoff mit einem der folgen-
den Schilder.
EU-Raum:
Nur bleifreies Benzin gemäß europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)50,0 L

669
9
COROLLA_TMUK_EM
9-1. Technische Daten
Technische Daten des Fahrzeugs

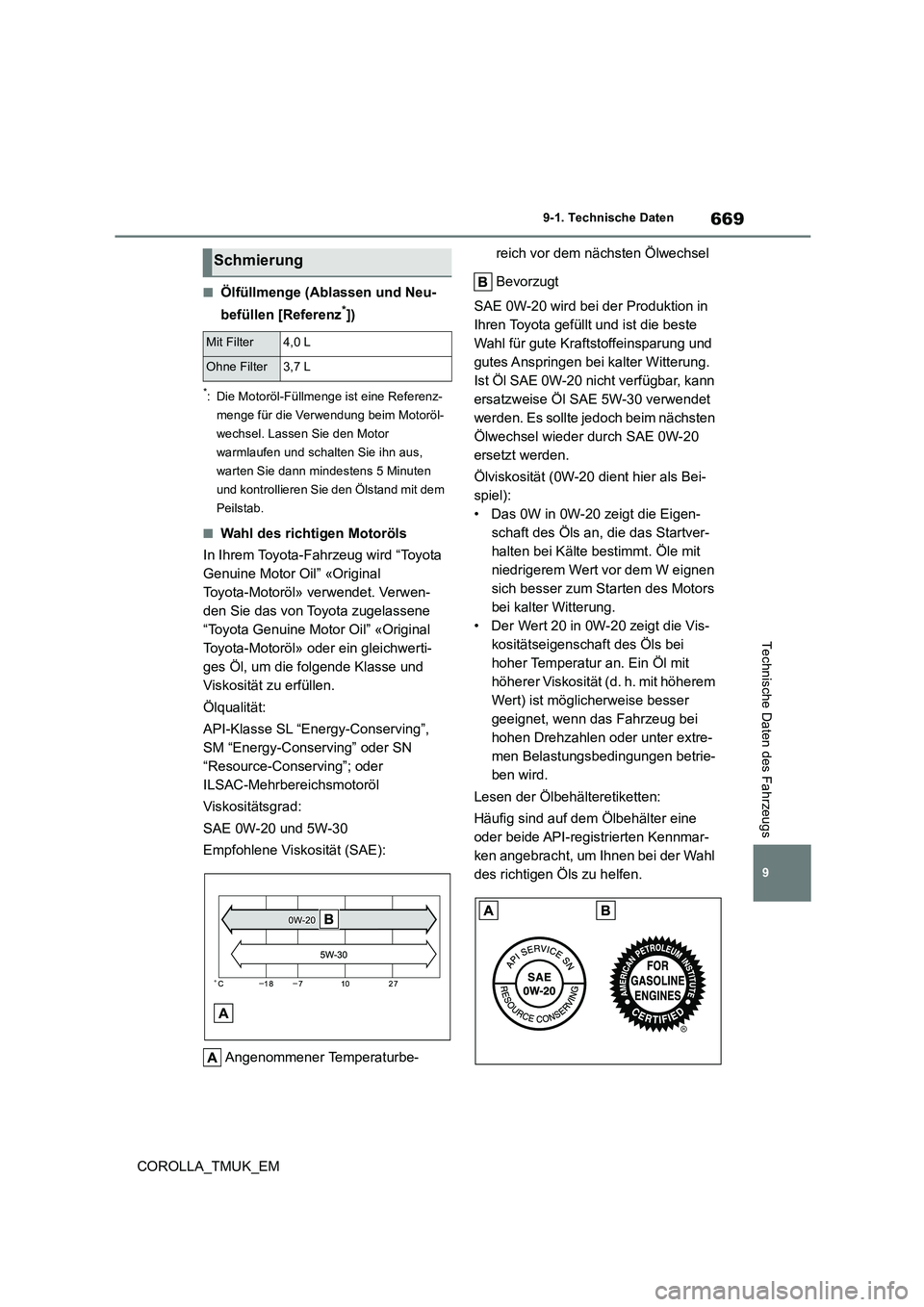

■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz*])
*: Die Motoröl-Füllmenge ist eine Referenz-
menge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor
warmlaufen und schalten Sie ihn aus,
warten Sie dann mindestens 5 Minuten
und kontrollieren Sie den Ölstand mit dem
Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Verwen-
den Sie das von Toyota zugelassene
“Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» oder ein gleichwerti-
ges Öl, um die folgende Klasse und
Viskosität zu erfüllen.
Ölqualität:
API-Klasse SL “Energy-Conserving”,
SM “Energy-Conserving” oder SN
“Resource-Conserving”; oder
ILSAC-Mehrbereichsmotoröl
Viskositätsgrad:
SAE 0W-20 und 5W-30
Empfohlene Viskosität (SAE):
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
Bevorzugt
SAE 0W-20 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist Öl SAE 0W-20 nicht verfügbar, kann
ersatzweise Öl SAE 5W-30 verwendet
werden. Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE 0W-20
ersetzt werden.
Ölviskosität (0W-20 dient hier als Bei-
spiel):
• Das 0W in 0W-20 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
Schmierung
Mit Filter4,0 L
Ohne Filter3,7 L

670
COROLLA_TMUK_EM
9-1. Technische Daten
API-Service-Plakette
Oberer Teil: “API SERVICE SN” zeigt die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-20” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseit e des Behälters aufge-
bracht.
Kühlsystem
Kapazität
(Referenz)
Benzinmotor
Multidrive
6,6 LSchaltgetriebe
6,4 L
Ladeluftkühler1,9 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
 “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel»
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmittel auf Ethylenglykolbasis mit
hybridorganischer Langz eitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
MarkeNGK DILKAR8J9G
Abstand0,9 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den Zündker-
zen-Elektrodenabstand.

671
9
COROLLA_TMUK_EM
9-1. Technische Daten
Technische Daten des Fahrzeugs
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Elektrische Anlage (Batterie)
Leerlaufspannung bei 20°C:
12,3 V oder höher
(Schalten Sie den Motorschalter aus und schalten Sie
die Fernlichtscheinwerfer 30 Sekunden lang ein.)
Ladestrom
Schnelles Aufladen
Langsames Aufladen
15 A max.
5 A max.
Multidrive
Flüssigkeitskapazität*7,5 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” «Original
Toyota-CVT-Flüssigkeit FE»
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Flüssigkeit als “Toyota Genuine CVT Fluid FE” «Original Toyota-CVT-Flüssigkeit FE» verwendet wird, kann dies zu einer verminderten Schaltqualität, einem Blockieren des Getriebes und damit einhergehenden Vibrationen führen, was letzt-
endlich das Getriebe des Fahrzeugs beschädigt.
Schaltgetriebe
Getriebeöl-Füllmenge (Referenz)2,4 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV
GL-4 75W» oder ein gleichwertiges Öl
HINWEIS
■Schaltgetriebeöltyp
●Beachten Sie, dass abhängig von den speziell en Eigenschaften des verwendeten Getrie- beöls oder den Betriebsbedingungen das Leerl aufgeräusch, das Schaltgefühl und/oder
die Kraftstoffeffizienz anders bzw. beeinträchtigt sein können und dass es im ungünstig- sten Fall zu einer Beschädigung des Fahrzeuggetriebes kommen kann.Toyota empfiehlt den Gebrauch von “TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W», um eine optimale Lei- stung zu erzielen.

672
COROLLA_TMUK_EM
9-1. Technische Daten
*1: Mindestpedalabstand bei einer Betätigungskraft von 300 N (30,6 kp) bei laufendem Motor.
*2: Bestätigen Sie, dass die Bremswarnleuchte (gelb) nicht aufleuchtet. (Falls die Bremswarn-
leuchte aufleuchtet, siehe S.615.)
HINWEIS
●Ihr Toyota wurde im Werk mit “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4
75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» befüllt. Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» oder ein
gleichwertiges Öl derselben Qualität, das die oben genannten Spezifikationen erfüllt. Wenden Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-tragswerkstatt oder eine andere verlässliche Werkstatt.
Kupplung
Pedalspiel3  15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
SAE J1704 oder FMVSS No.116 DOT 4
Bremsen
Pedalabstand*1107 mm Min.
Pedalspiel1  6 mm
Anzeige für Feststellbremse*2
Beim Ziehen des Schalters der Feststellbremse für 1
bis 2 Sekunden: leuchtet auf
Beim Gedrückthalten des Schalters der Feststell-
bremse für 1 bis 2 Sekunden: erlischt
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
SAE J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm
