2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

337
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Warnfunktion für Fahrzeugschlingern
Wenn das System während des Betriebs der Warnfunktion für Fahrzeugschlingern fest-stellt, dass das Fahrzeug schlingert, ertönt
ein Summer und das dargestellte Symbol sowie eine Warnmeldung, die den Fahrer dazu auffordert, sich auszuruhen, werden
gleichzeitig auf der Multi-Informationsanzeige angezeigt.
Je nach Fahrzeugzustand und Straßenbedin- gungen funktioniert die Warnung eventuell nicht.
■Warnmeldung
Wenn folgende Warnmeldung auf der
Multi-Informationsanzeige angezeigt wird und die LTA-Anzeige orangefarben aufleuch-tet, führen Sie das entsprechende Verfahren
für Störungssuche durch. Befolgen Sie außerdem die auf dem Bildschirm angezeig-ten Anweisungen, wenn eine andere Warn-
meldung angezeigt wird.
●“LTA- Fehlfunktion Bitte Händler kontaktie-
ren”
Das System funktioniert möglicherweise nicht ordnungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
●“LTA nicht verfügbar”
Das System ist aufgrund einer Funktionsstö- rung eines anderen Sensors als der Frontka-mera vorübergehend abgeschaltet. Schalten
Sie das LTA-System aus, warten Sie einen Moment und schalten Sie dann das LTA-System wieder ein.
●“LTA bei aktueller Geschwindigkeit nicht verfügbar”
Die Funktion kann nicht verwendet werden,
da die Fahrzeuggeschwindigkeit den LTA-Betriebsbereich übersteigt. Fahren Sie
langsamer.
■Individuelle Anpassung
Funktionseinstellungen können geändert werden. ( S.678)

338
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung

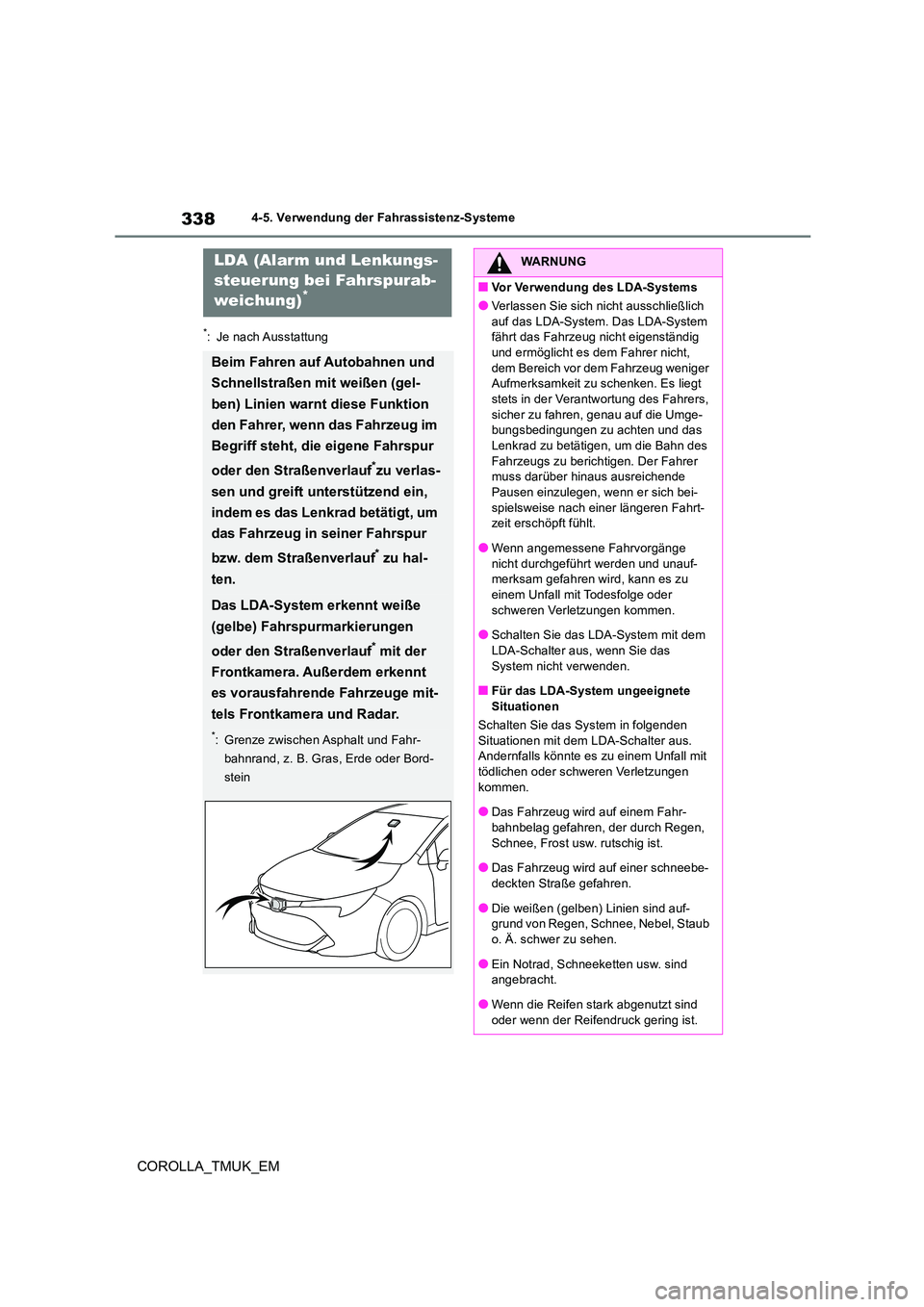

LDA (Alarm und Lenkungs-
steuerung bei Fahrspurab-
weichung)*
Beim Fahren auf Autobahnen und
Schnellstraßen mit weißen (gel-
ben) Linien warnt diese Funktion
den Fahrer, wenn das Fahrzeug im
Begriff steht, die eigene Fahrspur
oder den Straßenverlauf*zu verlas-
sen und greift unterstützend ein,
indem es das Lenkrad betätigt, um
das Fahrzeug in seiner Fahrspur
bzw. dem Straßenverlauf* zu hal-
ten.
Das LDA-System erkennt weiße
(gelbe) Fahrspurmarkierungen
oder den Straßenverlauf* mit der
Frontkamera. Außerdem erkennt
es vorausfahrende Fahrzeuge mit-
tels Frontkamera und Radar.
*: Grenze zwischen Asphalt und Fahr-
bahnrand, z. B. Gras, Erde oder Bord-
stein
WARNUNG
■Vor Verwendung des LDA-Systems
●Verlassen Sie sich nicht ausschließlich
auf das LDA-System. Das LDA-System fährt das Fahrzeug nicht eigenständig und ermöglicht es dem Fahrer nicht,
dem Bereich vor dem Fahrzeug weniger Aufmerksamkeit zu schenken. Es liegt stets in der Verantwortung des Fahrers,
sicher zu fahren, genau auf die Umge- bungsbedingungen zu achten und das Lenkrad zu betätigen, um die Bahn des
Fahrzeugs zu berichtigen. Der Fahrer muss darüber hinaus ausreichende Pausen einzulegen, wenn er sich bei-
spielsweise nach einer längeren Fahrt- zeit erschöpft fühlt.
●Wenn angemessene Fahrvorgänge
nicht durchgeführt werden und unauf- merksam gefahren wird, kann es zu einem Unfall mit Todesfolge oder
schweren Verletzungen kommen.
●Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn Sie das
System nicht verwenden.
■Für das LDA-System ungeeignete Situationen
Schalten Sie das System in folgenden Situationen mit dem LDA-Schalter aus. Andernfalls könnte es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
●Das Fahrzeug wird auf einem Fahr-
bahnbelag gefahren, der durch Regen, Schnee, Frost usw. rutschig ist.
●Das Fahrzeug wird auf einer schneebe-
deckten Straße gefahren.
●Die weißen (gelben) Linien sind auf- grund von Regen, Schnee, Nebel, Staub
o. Ä. schwer zu sehen.
●Ein Notrad, Schneeketten usw. sind angebracht.
●Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck gering ist.

339
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
●Wenn Reifen einer anderen als der vor-
geschriebenen Größe aufgezogen sind.
●Das Fahrzeug wird auf Fahrspuren gefahren, die nicht Teil von Autobahnen
oder Schnellstraßen sind.
●Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird
■Verhindern von Funktionsstörungen und versehentlicher Aktivierung des LDA-Systems
●Verändern Sie nicht die Scheinwerfer
und platzieren Sie keine Aufkleber usw. auf der Oberfläche der Leuchten.
●Verändern Sie nicht die Aufhängung
usw. Wenn die Aufhängung usw. ausge- tauscht werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Bringen Sie nichts an der Motorhaube
oder dem Kühlergrill an und stellen Sie nichts darauf ab. Bringen Sie auch kei-nen Kühlergrillschutz an (Bullenfänger,
Frontschutzbügel usw.).
●Wenn Ihre Windschutzscheibe repariert
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
■Bedingungen, unter welchen die Funktionen möglicherweise nicht
ordnungsgemäß funktionieren
In folgenden Situationen arbeiten die Funktionen möglicherweise nicht ord-nungsgemäß und es kann zu einem Ver-
lassen der Fahrspur kommen. Fahren Sie vorsichtig, achten Sie stets auf Ihre Umge-bung und betätigen Sie das Lenkrad nach
Bedarf, um den Fahrweg zu korrigieren. Verlassen Sie sich nicht ausschließlich auf die Funktionen.
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Es befinden sich Objekte oder Muster am Straßenrand, die mit weißen (gel-
ben) Linien verwechselt werden könn- ten (Leitplanken, Bordsteine, reflektierende Pfosten usw.).
●Das Fahrzeug wird auf Straßen gefah-ren, die abzweigen, zusammengeführt
werden usw.
●Aufgrund von Straßenreparaturen sind
Asphaltreparaturspuren, weiße (gelbe) Linien usw. vorhanden.
●Es befinden sich Schatten auf der Straße, die parallel zu den weißen (gel-ben) Linien verlaufen oder diese ver-
decken.

340
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
■Alarmfunktion bei Fahrspurabwei-
chung
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Fahrspur oder dem Straßenverlauf*
abkommt, wird eine Warnung auf der
Multi-Informationsanzeige angezeigt
und der Warnsummer ertönt, um den
Fahrer zu warnen.
Wenn der Warnsummer ertönt, prüfen Sie
den Bereich um Ihr Fahrzeug und betätigen
Sie vorsichtig das Lenkrad, um das Fahr-
zeug wieder in die Mitte der Fahrbahn zu
bewegen.
Fahrzeuge mit einem Toter-Winkel-Monitor:
WARNUNG
●Das Fahrzeug wird in einem Bereich
gefahren, in dem es keine weißen (gel- ben) Linien gibt, wie z. B. vor einer Mautstelle oder einem Kontrollpunkt
oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind aufge- brochen, es sind “erhöhte Fahrbahn-
markierungen” oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht oder nur schwer sichtbar aufgrund von
Sand usw.
●Das Fahrzeug wird auf Straßenbelägen gefahren, die z. B. aufgrund von Regen,
stehendem Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die Erkennung im Gegensatz zu weißen
Linien erschweren kann).
●Die weißen (gelben) Linien verlaufen über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Wenn der Straßenrand nicht deutlich
oder gerade ist.
●Das Fahrzeug wird auf Oberflächen
gefahren, die aufgrund von Lichtreflek- tionen usw. hell sind.
●Das Fahrzeug wird in einem Bereich
gefahren, an dem sich die Helligkeit plötzlich ändert, wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines ent-gegenkommenden Fahrzeugs, der Sonne usw. trifft auf die Kamera.
●Das Fahrzeug wird an einem Gefälle gefahren.
●Das Fahrzeug wird auf einer Straße
gefahren, die nach links oder rechts geneigt ist, oder auf einer kurvenreichen Straße.
●Das Fahrzeug wird auf einer unbefestig-ten oder schlechten Straße gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren Gepäcks oder falschen Reifendrucks stark geneigt.
●Die Entfernung zum vorausfahrenden Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der
Straßenbedingungen (schlechte Stra- ßen oder Straßenfugen) übermäßig nach oben und unten.
●Bei Nachtfahrten oder Fahrten in Tun-neln bei ausgeschalteten Scheinwerfern oder wenn ein Scheinwerfer aufgrund
von Verschmutzung oder falscher Ein- stellung dunkel ist.
●Das Fahrzeug ist starken Seitenwinden
ausgesetzt.
●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung über-
quert.
●Es werden Reifen verwendet, die bezüglich Struktur, Hersteller, Marke
oder Profilmuster abweichen.
●Winterreifen usw. sind angebracht.
Funktionen des LDA-Systems

341
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Wenn das System feststellt, dass das Fahr-
zeug von seiner Fahrspur abkommt und
dass eine hohe Wahrscheinlichkeit einer
Kollision mit einem überholenden Fahrzeug
in der benachbarten Fahrbahn besteht, funk-
tioniert der Alarm bei Fahrspurabweichung,
selbst wenn die Fahrtrichtungsanzeiger in
Betrieb sind.
*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Lenkunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Fahrspur oder dem Straßenverlauf*
abkommt, greift das System je nach
Bedarf unterstützend ein, indem es das
Lenkrad über einen kurzen Zeitraum in
kleinen Schritten betätigt, um das Fahr-
zeug in der eigenen Fahrspur zu hal-
ten.
Wenn das System erkennt, dass das Lenk-
rad für einen festgelegten Zeitraum nicht
betätigt wurde oder dass das Lenkrad nicht
fest gegriffen wird, wird eine Warnung auf
der Multi-Informationsanzeige angezeigt und
die Funktion wird vorübergehend abgeschal-
tet.
Fahrzeuge mit einem Toter-Winkel-Monitor:
Wenn das System feststellt, dass das Fahr-
zeug von seiner Fahr spur abkommt und
dass eine hohe Wahrscheinlichkeit einer
Kollision mit einem überholenden Fahrzeug
in der benachbarten Fahrbahn besteht, funk-
tioniert die Lenkunter stützungsfunktion,
selbst wenn die Fahrtrichtungsanzeiger in
Betrieb sind.
*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Warnfunktion für Fahrzeugschlin-
gern
Wenn das Fahrzeug innerhalb einer
Fahrspur schlingert, ertönt ein
Warnsummer und eine Meldung wird
auf der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen.

342
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Drücken Sie den LDA-Schalter, um das
LDA-System einzuschalten.
Die LDA-Anzeige leuchtet auf und eine Mel-
dung wird auf der Multi-Informationsanzeige
angezeigt.
Drücken Sie den LDA-Schalter erneut, um
das LDA-System auszuschalten.
Wenn das LDA-System ein- oder ausge-
schaltet ist, wird der Betrieb des
LDA-Systems beim nächsten Anlassen des
Motors im selben Zustand fortgesetzt.
LDA-Anzeige
Der Beleuchtungszustand der Anzeige infor-
miert den Fahrer über den Betriebsstatus
des Systems.
Leuchtet weiß: Das LDA-System ist in
Betrieb.
Leuchtet grün: Die Lenkradunterstützung
der Lenkunterstützungsfunktion ist in
Betrieb.
Blinkt orangefarben: Die Alarmfunktion bei
Fahrspurabweichung ist in Betrieb.
Betriebsanzeige der Unterstützung
für Lenkradbetätigung
Wird angezeigt, wenn die Multi-Informations-
anzeige auf den Bildschirm für Fahrassi-
stenzsysteminformationen umgeschaltet
wird.
Zeigt an, dass die Lenkradunterstützung der
Lenkunterstützungsfunkti on in Betrieb ist.
Anzeige der Alarmfunktion bei Fahr-
spurabweichung
Wird angezeigt, wenn die Multi-Informations-
anzeige auf den Bildschirm für Fahrassi-
stenzsysteminformationen umgeschaltet
wird.
Einschalten des LDA-Systems
Anzeigen auf de r Multi-Informa-
tionsanzeige

343
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

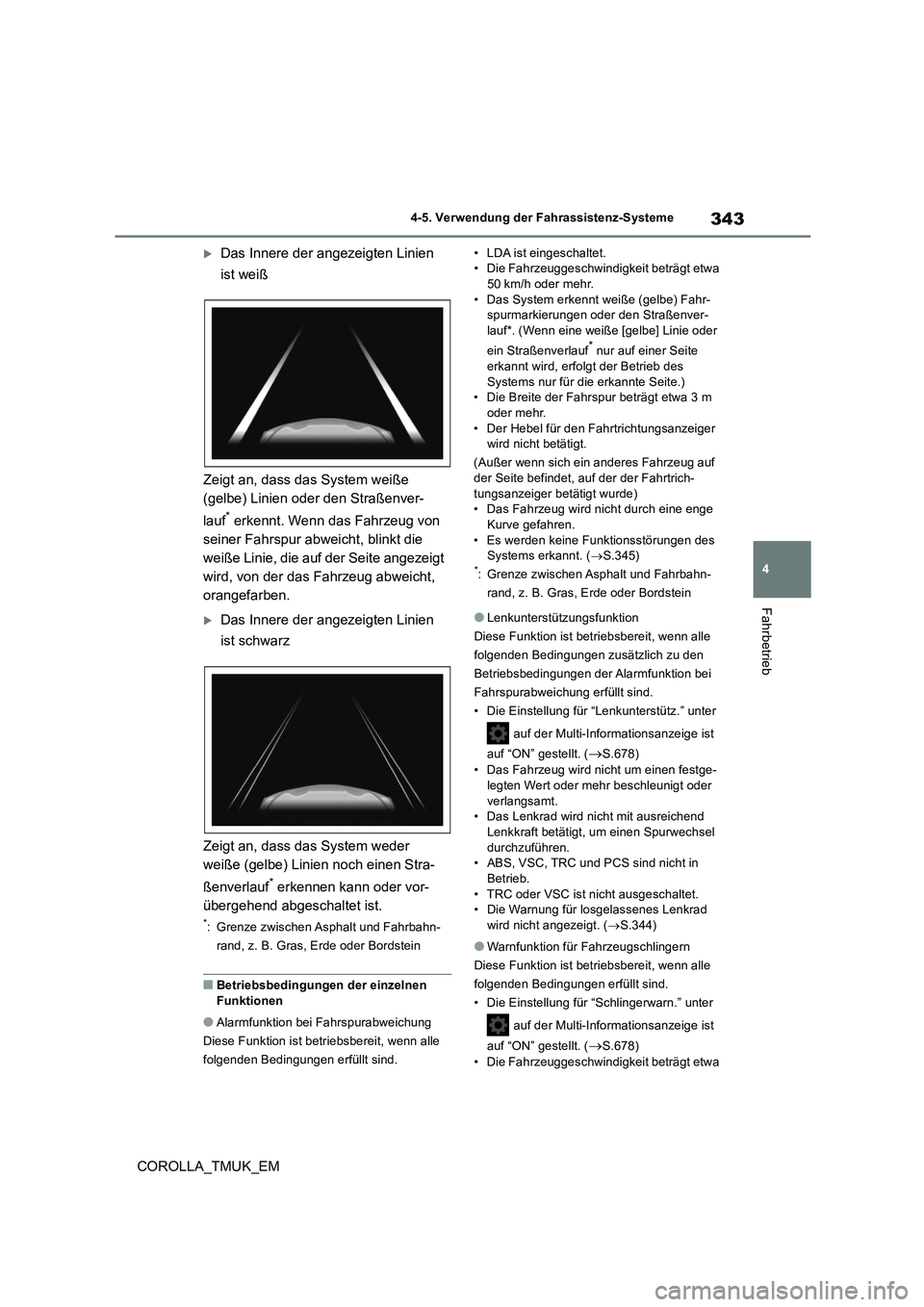

Das Innere der angezeigten Linien
ist weiß
Zeigt an, dass das System weiße
(gelbe) Linien oder den Straßenver-
lauf* erkennt. Wenn das Fahrzeug von
seiner Fahrspur abweicht, blinkt die
weiße Linie, die auf der Seite angezeigt
wird, von der das Fahrzeug abweicht,
orangefarben.
Das Innere der angezeigten Linien
ist schwarz
Zeigt an, dass das System weder
weiße (gelbe) Linien noch einen Stra-
ßenverlauf* erkennen kann oder vor-
übergehend abgeschaltet ist.
*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Betriebsbedingungen der einzelnen Funktionen
●Alarmfunktion bei Fahrspurabweichung
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.
• LDA ist eingeschaltet. • Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Das System erkennt weiße (gelbe) Fahr- spurmarkierungen oder den Straßenver-lauf*. (Wenn eine weiße [gelbe] Linie oder
ein Straßenverlauf* nur auf einer Seite
erkannt wird, erfolgt der Betrieb des Systems nur für die erkannte Seite.)• Die Breite der Fahrspur beträgt etwa 3 m
oder mehr. • Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
(Außer wenn sich ein anderes Fahrzeug auf
der Seite befindet, auf der der Fahrtrich- tungsanzeiger betätigt wurde)• Das Fahrzeug wird nicht durch eine enge
Kurve gefahren. • Es werden keine Funktionsstörungen des Systems erkannt. ( S.345)*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
●Lenkunterstützungsfunktion
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen zusätzlich zu den
Betriebsbedingungen der Alarmfunktion bei
Fahrspurabweichung erfüllt sind.
• Die Einstellung für “Lenkunterstütz.” unter
auf der Multi-Informationsanzeige ist
auf “ON” gestellt. (S.678)
• Das Fahrzeug wird nicht um einen festge-
legten Wert oder mehr beschleunigt oder verlangsamt.• Das Lenkrad wird nicht mit ausreichend
Lenkkraft betätigt, um einen Spurwechsel durchzuführen.• ABS, VSC, TRC und PCS sind nicht in
Betrieb. • TRC oder VSC ist nicht ausgeschaltet.• Die Warnung für losgelassenes Lenkrad
wird nicht angezeigt. ( S.344)
●Warnfunktion für Fahrzeugschlingern
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter
auf der Multi-Informationsanzeige ist
auf “ON” gestellt. (S.678)
• Die Fahrzeuggeschwindigkeit beträgt etwa

344
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
50 km/h oder mehr. • Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Es werden keine Funktionsstörungen des Systems erkannt. ( S.345)
■Vorübergehende Abschaltung der Funk- tionen
●Wenn die Betriebsbedingungen nicht län-ger erfüllt sind, können Funktionen vor-
übergehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird der Betrieb der Funktion aber
wieder automatisch hergestellt. ( S.343)
■Lenkunterstützungsfunktion
●Je nach Fahrzeuggeschwindigkeit, Situa-
tion der Fahrspurabweichung, Straßenbe- dingungen usw. kann es sein, dass der Fahrer den Eindruck hat, dass die Funktio-
nen nicht arbeiten, oder die Funktionen arbeiten überhaupt nicht.
●Die Lenkungssteuerung der Funktion wird durch Lenkradbetätigung des Fahrers außer Kraft gesetzt.
●Versuchen Sie nicht, den Betrieb der Len-kunterstützungsfunktion zu testen.
■Alarmfunktion bei Fahrspurabweichung
●Der Warnsummer ist möglicherweise auf-grund externer Geräus che, Audiowieder-
gabe usw. schwer zu hören.
●Wenn der Rand des Straßenverlaufs* nicht
deutlich oder gerade ist, arbeitet die Alarm- funktion bei Fahrspurabweichung mögli-cherweise nicht.
●Unter Umständen kann das System nicht bestimmen, ob eine Kollisionsgefahr mit
einem Fahrzeug in einer benachbarten Fahrspur besteht.
●Versuchen Sie nicht, den Betrieb der Alarmfunktion bei Fahrspurabweichung zu testen.*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Warnung für losgelassenes Lenkrad
In folgenden Situationen werden eine Warn- meldung, die den Fahrer zum Greifen des
Lenkrads auffordert, und das dargestellte
Symbol auf der Multi-Informationsanzeige angezeigt, um den Fahrer zu warnen. Die Warnung wird beendet, wenn das System
beurteilt, dass sich die Hände des Fahrers am Lenkrad befinden. Lassen Sie Ihre Hände bei der Verwendung dieses Systems unab-
hängig von den Warnungen immer auf dem Lenkrad.
●Wenn das System beurteilt, dass der Fah-rer die Hände bei der Fahrt nicht am Lenk-rad hat, während das System in Betrieb ist
Wenn der Fahrer weiter hin das Lenkrad nicht
mit den Händen berührt, ertönt der Summer, es wird eine Warnung an den Fahrer ausge-geben und die Funktion wird vorübergehend
abgeschaltet. Diese Warnung erfolgt in der gleichen Weise, wenn der Fahrer das Lenk- rad über einen längeren Zeitraum nur leicht
betätigt.
●Wenn das System während der Kurven-
fahrt beurteilt, dass das Fahrzeug mögli- cherweise nicht dem Kurvenverlauf folgt, sondern die Fahrspur verlässt
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell nicht. Zudem werden Warnungen früher als auf gerader Fahrbahn ausgegeben, wenn
das System beurteilt, dass das Fahrzeug eine Kurve durchfährt.
●Wenn das System beurteilt, dass der Fah-rer die Hände bei der Fahrt nicht am Lenk-rad hat, während die Lenkradunterstützung
der Lenkunterstützungsfunktion in Betrieb ist.
Wenn der Fahrer weiter hin das Lenkrad nicht mit den Händen berührt und die Lenkradun-
terstützung in Betrieb ist, ertönt ein Summer und es wird eine Warnung an den Fahrer ausgegeben. Bei jedem Ertönen des Sum-
mers steigt die Dauer des Summers.
