2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

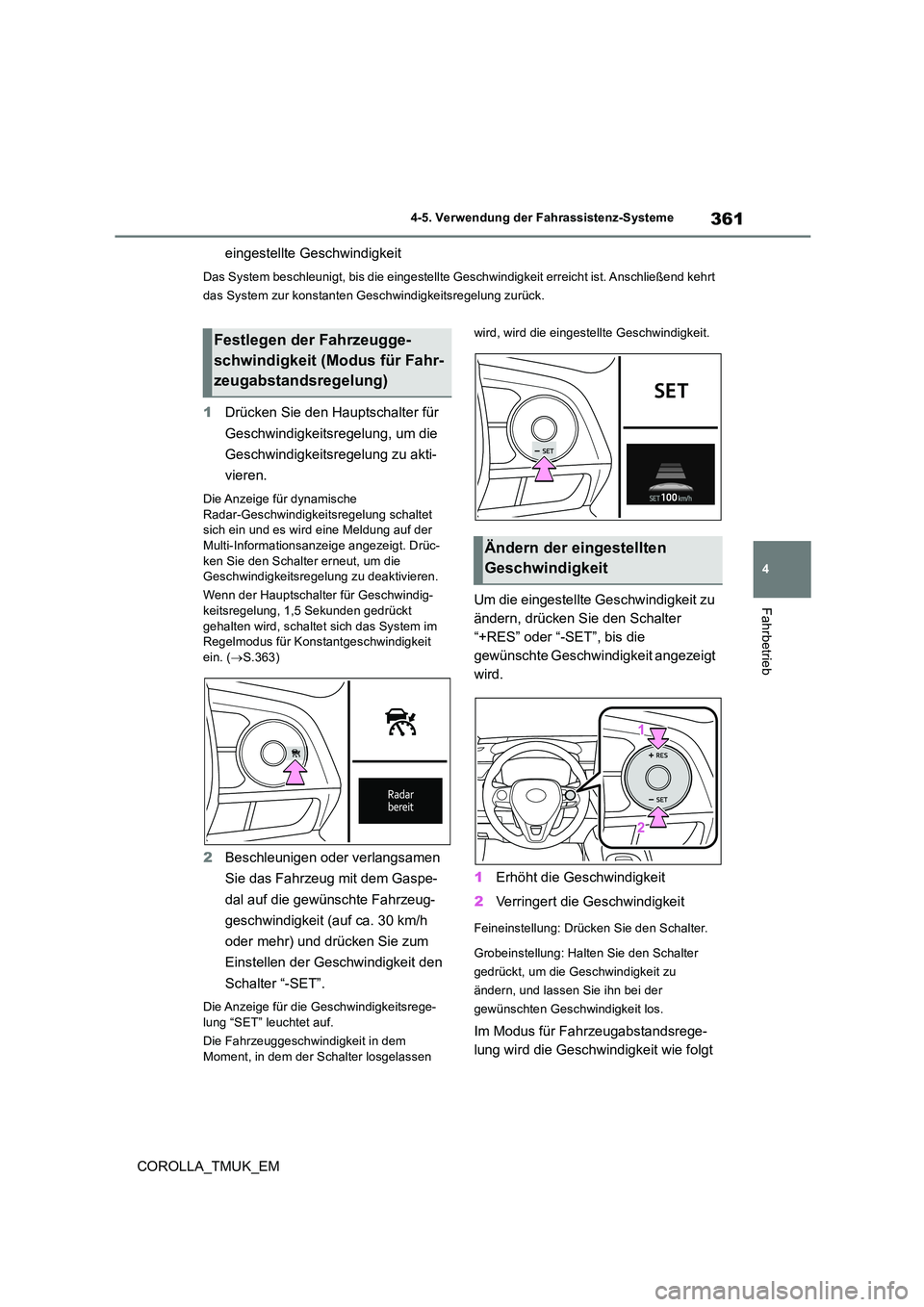

361
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
eingestellte Geschwindigkeit
Das System beschleunigt, bis die eingestellte Geschwindigkeit erreicht ist. Anschließend kehrt
das System zur konstanten Geschwindigkeitsregelung zurück.
1 Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für dynamische Radar-Geschwindigkeitsregelung schaltet sich ein und es wird eine Meldung auf der
Multi-Informationsanzeige angezeigt. Drüc- ken Sie den Schalter erneut, um die Geschwindigkeitsregelung zu deaktivieren.
Wenn der Hauptschalter für Geschwindig-
keitsregelung, 1,5 Sekunden gedrückt gehalten wird, schaltet sich das System im Regelmodus für Konstantgeschwindigkeit
ein. ( S.363)
2Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (auf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege-
lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
gedrückt, um die Geschwindigkeit zu
ändern, und lassen Sie ihn bei der
gewünschten Geschwindigkeit los.
Im Modus für Fahrzeugabstandsrege-
lung wird die Geschwindigkeit wie folgt
Festlegen der Fahrzeugge-
schwindigkeit (Modus für Fahr-
zeugabstandsregelung)
Ändern der eingestellten
Geschwindigkeit

362
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
erhöht oder verringert:
Für Europa
Feineinstellung: Um 5 km/h*1 oder 5 mph (8
km/h)*2 bei jeder Betätigung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h*1 oder 5 mph (8 km/h)*2,
solange der Schalter gehalten wird
Außer für Europa
Feineinstellung: Um 1 km/h bei jeder Betäti-
gung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h, solange der Schalter
gehalten wird
Im Regelmodus für Konstantgeschwin-
digkeit ( S.363) wird die eingestellte
Geschwindigkeit wie folgt erhöht oder
verringert:
Feineinstellung: Um 1 km/h*1 oder 1 mph
(1,6 km/h)*2 bei jeder Betätigung des Schal-
ters
Grobeinstellung: Die Geschwindigkeit ändert
sich, solange der Schalter gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Durch Drücken des Schalters wird der
Fahrzeugabstand wie folgt geändert:
1 Lang
2 Mittel
3 Kurz
Als Fahrzeugabstand wird automatisch der
lange Abstand gewählt, wenn der Motor-
schalter auf ON gestellt wird.
Wenn vor Ihnen ein Fahrzeug fährt, wird das
Symbol für ein vorausfahrendes Fahrzeug
ebenfalls angezeigt.
Wählen Sie einen Abstand aus der
Tabelle unten. Beachten Sie, dass sich
die angegebenen Abstände auf eine
Fahrzeuggeschwindigkeit von 80 km/h
beziehen. Der Fahrzeugabstand ver-
größert/verkleinert sich in Abhängigkeit
von der Fahrzeuggeschwindigkeit.Verändern des Fahrzeugab-
stands (Modus für Fahrzeugab-
standsregelung)
Fahrzeugabstandseinstellun-
gen (Modus für Fahrzeugab-
standsregelung)
Abstandsop-
tionenFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m

363
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
1Wenn Sie den Abbruchschalter
drücken, wird die Geschwindigkeits-
regelung abgebrochen.
Die Geschwindigkeitsregelung wird auch
abgebrochen, wenn das Bremspedal betä-
tigt wird.
2 Durch Drücken des Schalters
“+RES” wird die Geschwindigkeits-
regelung wieder aufgenommen und
die Fahrzeuggeschwindigkeit kehrt
zur eingestellten Geschwindigkeit
zurück.
Die Geschwindigkeitsregelung wird jedoch
nicht wiederaufgenommen, wenn die Fahr-
zeuggeschwindigkeit etwa 25 km/h oder
weniger beträgt.
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und die Geschwindigkeitsre-
gelung nicht ausreichend automatisch
verzögern kann, wird der Fahrer durch
Blinken der Anzeige und den Summer
gewarnt. Dies kann zum Beispiel der
Fall sein, wenn ein Fahrer vor Ihnen
einschert, während Sie hinter einem
anderen Fahrzeug fahren. Betätigen
Sie das Bremspedal, um einen ange-
messenen Fahrzeugabstand herzustel-
len.
■Situationen, in welchen mögli-
cherweise keine Warnung ausge-
geben wird
In den folgenden Fällen werden mögli-
cherweise keine Warnungen ausgege-
ben, auch wenn der Fahrzeugabstand
gering ist.
 Wenn die Geschwindigkeit des vor-
ausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs
entspricht oder diese überschreitet
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem die
Geschwindigkeitsregelung einge-
stellt wurde
 Bei getretenem Gaspedal
Wenn der Regelmodus für Konstantge-
schwindigkeit gewählt wird, wird Ihr
Fahrzeug die eingestellte Geschwindig-
keit beibehalten, ohne den Fahrzeug-
abstand zu regulieren. Wählen Sie
diesen Modus nur, wenn der Modus für
Abbrechen und Wiederaufneh-
men der Geschwindigkeitsre-
gelung
Annäherungswarnung (Modus
für Fahrzeugabstandsrege-
lung)Wählen des Regelmodus für
Konstantgeschwindigkeit

364
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrzeugabstandsregelung aufgrund
eines verschmutzten Radars usw. nicht
richtig funktioniert.
1 Halten Sie den Hauptschalter für
Geschwindigkeitsregelung bei aus-
geschalteter Geschwindigkeitsrege-
lung für mindestens 1,5 Sekunden
gedrückt.
Unmittelbar nach Betätigung des Schalters schaltet sich die Anzeige für dynamische Radar-Geschwindigkeitsregelung ein.
Anschließend wird auf die Anzeige für die Geschwindigkeitsregelung umgeschaltet.
Ein Umschalten auf den Regelmodus für Konstantgeschwindigkeit ist nur dann mög-
lich, wenn der Schalter bei ausgeschalteter Geschwindigkeitsregelung betätigt wird.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (auf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Ändern der Geschwindigkeitseinstellung:  S.361
Abbrechen und Wiederaufnehmen der
Geschwindigkeitseinstellung: S.363
Wenn diese Funktion aktiviert ist, das
System im Modus für Fahrzeugab-
standsregelung ( S.360) arbeitet und
ein Geschwindigkeitsbegrenzungs-
schild erkannt wird, wird die erkannte
Geschwindigkeitsbegrenzung mit
einem Pfeil nach oben/unten angezeigt.
Sie können die eingestellte Geschwin-
digkeit auf die erkannte Geschwindig-
keitsbegrenzung anheben/absenken,
indem Sie den Schalter “+RES”/“-SET”
gedrückt halten.
 Wenn die aktuell eingestellte
Geschwindigkeit niedriger als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “+RES” gedrückt.
 Wenn die aktuell eingestellte
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

365
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Geschwindigkeit höher als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “-SET” gedrückt.
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-
nung kann über auf der
Multi-Informationsanzeige akti-
viert/deaktiviert werden. ( S.127)
■Voraussetzungen für die Aktivierung
der dynamischen Radar-Geschwindig- keitsregelung
●Der Schalthebel steht im Bereich 2 oder höher.
●Dieser Punkt kann je nach Regelmodus auf eine der folgenden Geschwindigkeiten eingestellt werden.
• Modus für Fahrzeugabstandsregelung: Ca. 30 km/h oder mehr• Regelmodus für Konstantgeschwindigkeit:
Ca. 30 km/h oder mehr
■Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen. Im Modus für Fahr-zeugabstandsregelung k ann die Fahrzeugge-
schwindigkeit jedoch unter die eingestellte Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahrzeug beibehalten
wird.
■Schaltstellungsauswahl
Wählen Sie je entsprechend der Fahrge- schwindigkeit eine Schaltstellung. Wenn die Motordrehzahl zu hoch oder zu niedrig ist,
wird die Regelung möglicherweise automa- tisch abgebrochen.
■Automatisches Deaktivieren des Modus für Fahrzeugabstandsregelung
In den folgenden Situationen wird der Modus
für Fahrzeugabstandsregelung automatisch abgebrochen.
●Die tatsächliche Fahrzeuggeschwindigkeit beträgt weniger als ca. 25 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum
aktiviert.
●Wenn das VSC- oder TRC-System ausge-
schaltet ist.
●Der Sensor ist durch einen Gegenstand
oder Fremdkörper verdeckt und erfasst deshalb nicht ordnungsgemäß.
●Die Pre-Crash-Bremsfunktion wird akti-viert.
●Wenn der Schalthebel auf N steht oder das Kupplungspedal für eine gewisse Zeit oder länger betätigt wird.
Falls der Modus für Fahrzeugabstandsrege-
lung aus einem anderen Grund als den oben genannten automatisch abgebrochen wird, kann eine Funktionsstörung im System vor-
liegen. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Automatisches Deaktivieren des Regel- modus für Konstantgeschwindigkeit
In den folgenden Situationen wird der Regel- modus für Konstantgeschwindigkeit automa-
tisch abgebrochen:
●Die tatsächliche Fahrzeuggeschwindigkeit
liegt um mehr als etwa 16 km/h unter der voreingestellten Fahrzeuggeschwindigkeit.
●Die tatsächliche Fahrzeuggeschwindigkeit
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

366
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
fällt unter ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System ausge-schaltet ist.
●Die Pre-Crash-Bremsfunktion wird akti-viert.
●Wenn der Schalthebel auf N steht oder das Kupplungspedal für eine gewisse Zeit oder
länger betätigt wird.
Falls der Regelmodus für Konstantgeschwin- digkeit aus einem anderen Grund als den oben genannten automatisch abgebrochen
wird, kann eine Funktionsstörung im System vorliegen. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Die dynamische Radar-Geschwindig-keitsregelung mit Verkehrsschilderken-
nung funktioniert unter folgenden Umständen möglicherweise nicht ord-nungsgemäß
Da die dynamische Radar-Geschwindigkeits-
regelung mit Verkehrsschilderkennung in Situationen, in denen RSA-Betrieb oder -Erfassung nicht richtig erfolgt ( S.376),
möglicherweise nicht ordnungsgemäß funk- tioniert, prüfen Sie bei Verwendung dieser Funktion das angezeigte Geschwindigkeits-
begrenzungsschild.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Gedrückt-halten des Schalters “+RES”/“-SET” auf die
erkannte Geschwindigkeitsbegrenzung geän- dert werden.
●Wenn keine Geschwindigkeitsbe-grenzungsinformation zur Verfügung steht
●Wenn die erkannte Geschwindigkeitsbe-grenzung der eingestellten Geschwindig-keit entspricht
●Wenn die erkannte Geschwindigkeitsbe-grenzung außerhalb des Geschwindig-
keitsbereichs ist, in dem das dynamische Radar-Geschwindigkeitsregelsystem arbeiten kann
■Bremsbetrieb
Es kann ein Bremsbetriebsgeräusch zu hören sein und die Reaktion des Bremspe-dals kann sich verändern. Dies sind aber
keine Funktionsstörungen.
■Warnmeldungen und Summer der dyna- mischen Radar-Geschwindigkeitsrege-lung
Warnmeldungen und Summer dienen zum
Anzeigen einer Funktionsstörung des Systems oder fordern den Fahrer zu beson-derer Vorsicht währ end der Fahrt auf. Wenn
auf der Multi-Informationsanzeige eine Warn- meldung erscheint, lesen Sie die Meldung und befolgen Sie die Anweisungen. ( S.318,
624)
■Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig erkennt
Wenn Folgendes eintritt, betätigen Sie je
nach Umständen das Bremspedal, wenn die Verlangsamung durch das System unzurei-chend ist oder betätigen Sie das Gaspedal,
wenn eine Beschleunigung erforderlich ist.
Da der Sensor dies e Arten von Fahrzeugen möglicherweise nicht ordnungsgemäß erkennt, wird die Annäherungswarnung
( S.363) unter Umständen nicht ausgelöst.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die sich nicht in der gleichen Spur bewegen
●Fahrzeuge mit kleinem Heck (Anhänger ohne Ladung usw.)
●In derselben Spur fahrende Motorräder
●Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die Erfassung des Sensors beeinträchtigt wird
●Die Fahrzeugfront weist nach oben (verur-

367
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
sacht durch schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug verfügt über eine extrem hohe Bodenfreiheit
■Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-cherweise nicht ordnungsgemäß funk-
tioniert
Wenn Folgendes eintritt, betätigen Sie nach Bedarf das Bremspedal (oder das Gaspedal, je nach Situation).
Da der Sensor Fahrzeuge vor Ihnen mögli-
cherweise nicht korrekt erkennen kann, funk- tioniert das System möglicherweise nicht richtig.
●Auf kurvigen Straßen oder schmalen Fahr-spuren
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in
der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich abbremst
●Beim Fahren auf Straßen, die von einer baulichen Struktur umgeben sind, wie z. B. in einem Tunnel oder auf einer Brücke
●Wenn die Fahrzeuggeschwindigkeit auf die eingestellte Geschwindigkeit verringert
wird, nachdem das Fahrzeug durch Betäti- gung des Gaspedals beschleunigt wurde

368
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Hauptschalter für Geschwindigkeits-
regelung
Abbruchschalter
Schalter “-SET”
1 Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für die Geschwindigkeitsrege- lung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der Geschwindigkeit den Schalter
“-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen wird, wird die eingestellte Geschwindigkeit.
Geschwindigkeitsrege-
lung*
Mit der Geschwindigkeitsregelung
können Sie eine eingestellte
Geschwindigkeit halten, ohne das
Gaspedal betätigen zu müssen.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit
