4-1. Vor Antritt der Fahrt
Fahrbetrieb
Vor dem Anhängerbetrieb sind zuläs-
sige Anhängelast, GVM (Zulässiges
Gesamtgewicht des Fahrzeugs), MPAC
(Maximal zulässige Achslast) und
zulässige Stützlast zu prüfen. ( S.666)
Toyota empfiehlt für Ihr Fahrzeug die
Anhängerkupplung/Kupplungshalte-
rung von Toyota. Andere geeignete und
qualitativ vergleichbare Produkte kön-
nen ebenfalls verwendet werden.
■Gesamtgewicht des Anhängers
und zulässige Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers zuzüglich
der Ladung des Anhängers muss innerhalb
der zulässigen Anhängelast liegen. Es ist
gefährlich, dieses Gewicht zu überschreiten.
( S.666)
Verwenden Sie im Anhängerbetrieb eine
Reibungskupplung oder einen Anhängersta-
bilisator (Vorrichtung zur Kontrolle von
Schlingern).
Zulässige Stützlast
Bemessen Sie die Anhängerlast so, dass
die Stützlast größer als 25 kg oder 4% der
Anhängelast ist. Die Stützlast darf das ange-
gebene Gewicht nicht überschreiten.
( S.666)
■Informationsplakette (Hersteller-
kennzeichnung)
Zulässiges Gesamtgewicht des
Fahrzeugs
Die Summe aus Leergewicht und Gewicht
von Fahrer, Insassen, Gepäck, Anhänger-
kupplung und Stützlast darf das zulässige
Gesamtgewicht des Fahrzeugs nicht um
mehr als 100 kg übersteigen. Es ist gefähr-
lich, dieses Gewicht zu überschreiten.
Maximal zulässige Achslast hinten
Die Hinterachslast darf die maximal zuläs-
sige Achslast hinten um nicht mehr als 15%
überschreiten. Es is t gefährlich, dieses
Gewicht zu überschreiten. Die Werte für die
Anhängelast wurden durch Versuche auf
Meereshöhe ermittelt. Beachten Sie, dass
Motorleistung und zulässige Anhängelast in
großer Höhe geringer sind.
Gewichtsgrenzen
Anhängerkupplung/Kupp-
lungshalterung
Wichtige Punkte in Bezug auf
Anhängerlasten

266
COROLLA_TMUK_EM
4-1. Vor Antritt der Fahrt

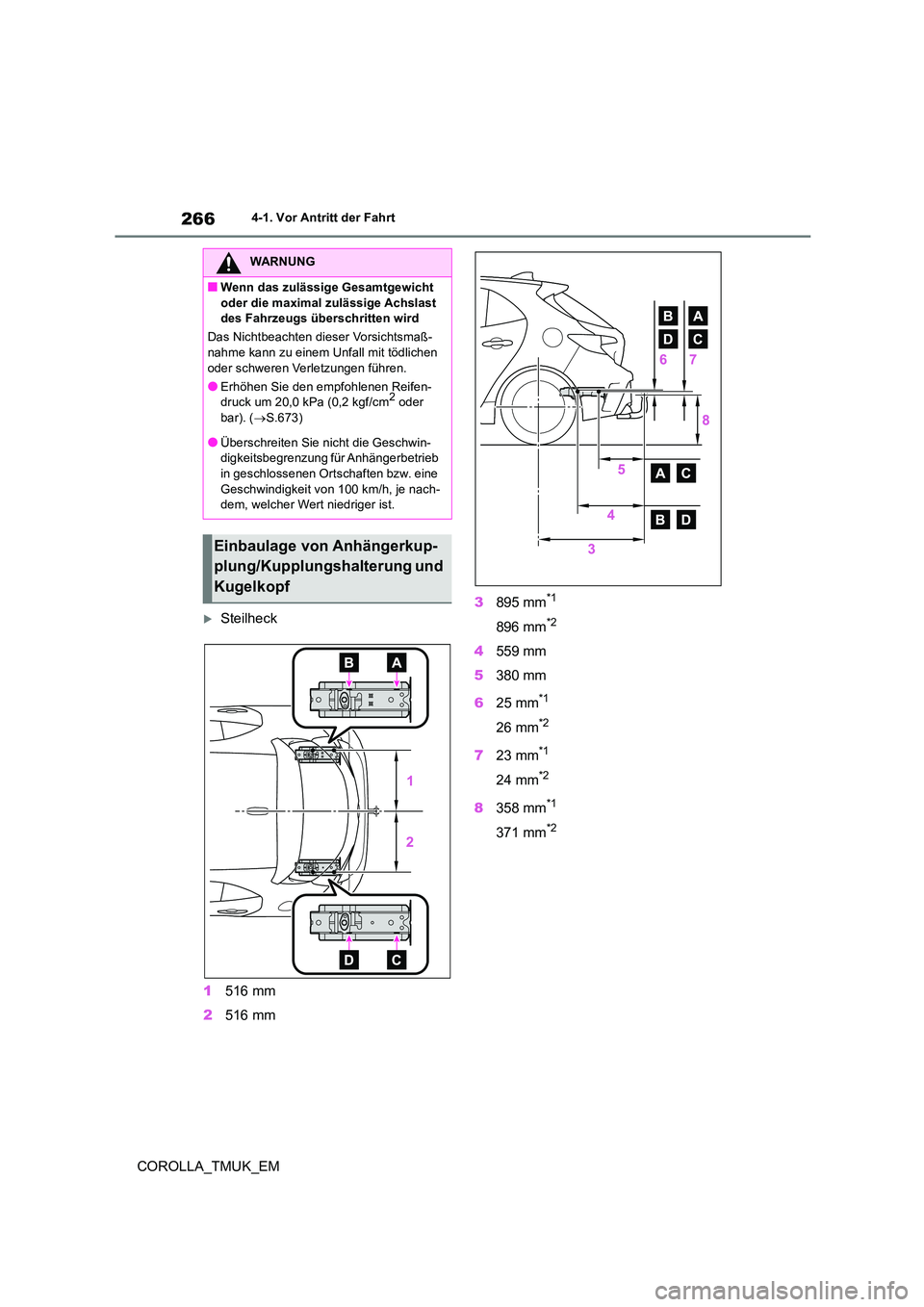

Steilheck
1 516 mm
2 516 mm
3 895 mm*1
896 mm*2
4559 mm
5 380 mm
6 25 mm*1
26 mm*2
723 mm*1
24 mm*2
8358 mm*1
371 mm*2
WARNUNG
■Wenn das zulässige Gesamtgewicht
oder die maximal zulässige Achslast des Fahrzeugs überschritten wird
Das Nichtbeachten dieser Vorsichtsmaß- nahme kann zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
●Erhöhen Sie den empfohlenen Reifen- druck um 20,0 kPa (0,2 kgf/cm2 oder bar). ( S.673)
●Überschreiten Sie nicht die Geschwin- digkeitsbegrenzung für Anhängerbetrieb in geschlossenen Ortschaften bzw. eine
Geschwindigkeit von 100 km/h, je nach- dem, welcher Wert niedriger ist.
Einbaulage von Anhängerkup-
plung/Kupplungshalterung und
Kugelkopf

267
4
COROLLA_TMUK_EM
4-1. Vor Antritt der Fahrt
Fahrbetrieb
Kombi
1 516 mm
2 516 mm
3 1105 mm*1
1106 mm*2
4608 mm
5 325 mm
6 16 mm*1
18 mm*2
712 mm*1
13 mm*2
8364 mm*1
376 mm*2
*1: Fahrzeuge ohne Schlechtwegepaket
*2: Fahrzeuge mit Schlechtwegepaket
■Informationen zu Reifen
●Erhöhen Sie bei Anhängerbetrieb den Rei-
fendruck auf 20,0 kPa (0,2 kgf/cm2 oder bar) über den empfohlenen Wert.
(S.666)
●Erhöhen Sie den Luftdruck der Anhänger- reifen entsprechend dem Gesamtgewicht des Anhängers und entsprechend den
vom Hersteller Ihres Anhängers empfohle- nen Werten.
■Anhängerleuchten
Bitte wenden Sie sich für den Einbau von Anhängerleuchten an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt, da ein nicht ordnungsgemäßer Einbau zur
Beschädigung der Leuchten des Fahrzeugs führen kann. Sorgen Sie dafür, dass Sie beim Einbau der Anhängerleuchten die gesetzli-
chen Bestimmungen Ihres Landes einhalten.
■Einfahrplan
Toyota empfiehlt, Fahrzeuge mit neu einge- bauten Antriebsstrangkomponenten auf den ersten 800 km nicht zum Ziehen von Anhän-
gern einzusetzen.
■Sicherheitskontrollen vor dem Anhän- gerbetrieb
●Kontrollieren Sie, dass der maximal zuläs-sige Lastgrenzwert für den Kugelkopf der Anhängerkupplung/Kupplungshalterung
nicht überschritten wird. Bedenken Sie, dass die Stützlast auf der Anhängerkupp-

268
COROLLA_TMUK_EM
4-1. Vor Antritt der Fahrt
lung die Belastung des Fahrzeugs erhöht. Vergewissern Sie sich außerdem, dass Sie im Anhängerbetrieb nicht die maximal
zulässige Achslast überschreiten.
●Sorgen Sie dafür, dass die Ladung des
Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit
den normalen Außenspiegeln nicht ord- nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen.
Stellen Sie die verlängerten Halterungen dieser Spiegel auf beiden Seiten des Fahr-zeugs so ein, dass immer die bestmögliche
Sicht auf die Straße hinter Ihnen gegeben ist.
■Wartung
●Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss es häufi-ger gewartet werden, da sich der War-
tungsbedarf aufgrund der gegenüber normalem Fahrbetrieb erhöhten Gewichts-belastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben von Kugelkopf und Halterung der Anhän-
gerkupplung nach ca. 1000 km Anhänger- betrieb nach.
Beim Anhängerbetrieb verhält sich Ihr
Fahrzeug anders als sonst. Beachten
Sie beim Anhängerbetrieb Folgendes,
um Unfälle mit tödlichen oder schweren
Verletzungen zu vermeiden:
■Anschlüsse zwischen Anhänger
und Beleuchtung überprüfen
Halten Sie das Fahrzeug an und prüfen
Sie die Funktion der Anhängerbeleuch-
tung nach einer kurzen Fahrzeit,
ebenso vor Antritt der Fahrt.
■Das Fahren mit einem angekup-
pelten Anhänger üben
 Verschaffen Sie sich ein Gefühl für
das Abbiegen, Bremsen und Rück-
wärtsfahren mit Anhänger, indem
Sie in Bereichen ohne bzw. mit
geringem Verkehrsaufkommen
üben.
 Halten Sie beim Rückwärtsfahren
mit einem angekuppelten Anhänger
den Ihnen am nächsten Lenkradab-
schnitt fest und schlagen Sie das
Lenkrad im Uhrzeigersinn ein, um
den Anhänger nach links zu drehen,
oder gegen den Uhrzeigersinn, um
ihn nach rechts zu drehen. Das
Lenkrad immer nur wenig drehen,
um Lenkfehler zu vermeiden. Las-
sen Sie sich außerdem beim Zurück-
setzen einweisen, um die
Unfallgefahr zu vermindern.
■Fahrzeugabstand vergrößern
Bei einer Geschwindigkeit von 10 km/h
muss der Abstand zum vorausfahren-
den Fahrzeug gleich oder größer als
sein als die Länge Ihres Fahrzeugs
plus Anhänger. Vermeiden Sie plötzli-
ches Bremsen mit Rutschgefahr.
Andernfalls kann Ihr Fahrzeug ins
Schleudern kommen. Dies gilt beson-
ders beim Fahren auf nassen oder rut-
schigen Fahrbahnoberflächen.
HINWEIS
■Wenn die Verstärkung der hinteren Stoßstange aus Aluminium besteht
Passen Sie auf, dass die Stahlhalterung nicht in direkten Kontakt mit diesem
Bereich kommt. Wenn sich Stahl und Aluminium berühren, kommt es zu einer der Korrosion ähnli-
chen Reaktion, wodurch der betroffene Abschnitt geschwächt wird, was Schäden zur Folge haben kann. Behandeln Sie die
miteinander in Berührung kommenden Teile mit Rostschutz, wenn eine Stahlhal-terung befestigt wird.
Anleitung

269
4
COROLLA_TMUK_EM
4-1. Vor Antritt der Fahrt
Fahrbetrieb
■Plötzliche Beschleunigungsvor-
gänge/Lenkbewegungen/Rich-
tungsänderungen
Beim Abbiegen im spitzen Winkel kann
der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die
Geschwindigkeit rechtzeitig vor dem
Abbiegen und biegen Sie langsam und
vorsichtig ab, um plötzliches Bremsen
zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher
am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren
Sie dies ein und fahren Sie einen grö-
ßeren Bogen als gewöhnlich.
■Wichtige Punkte zur Fahrstabilität
Fahrzeugbewegungen durch unebene
Fahrbahnoberflächen und starke Sei-
tenwinde beeinträchtigt das Fahrverhal-
ten. Auch beim Überholen von Bussen
oder großen Lastwagen besteht die
Gefahr einer Destabilisierung des Fahr-
zeugs. Blicken Sie häufig in den Rück-
spiegel, wenn Sie an solchen
Fahrzeugen vorbeifahren. Sobald es
zum Aufschaukeln des Fahrzeugs
kommt, verringern Sie sofort vorsichtig
die Geschwindigkeit, indem Sie lang-
sam die Bremsen betätigen. Steuern
Sie während des Bremsens immer
geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von
Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spur-
wechsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Informationen zum Getriebe
Multidrive
Um die Wirksamkeit der Motorbremse
und die Leistung des Ladesystems bei
der Verwendung der Motorbremse
sicherzustellen, stellen Sie das
Getriebe nicht in D, sondern in M und
wählen Sie Gangstufe 4 oder niedriger.
( S.277)
Schaltgetriebe
Fahren Sie nicht im 6. Gang, um die
Wirksamkeit der Motorbremse und die
Leistung des Ladesystems zu erhalten.
■Wenn der Motor überhitzt
Der Anhängerbetrieb auf langen und
steilen Steigungen bei Temperaturen
über 30°C kann zu einer Überhitzung
des Motors führen. Meldet die Motor-
kühlmittel-Temperaturanzeige eine
Motorüberhitzung, schalten Sie sofort
die Klimaanlage aus und halten Sie das
Fahrzeug an einer sicheren Stelle
abseits der Straße an. ( S.660)
■Beim Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder
des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegkeilen. Zie-
hen Sie die Feststellbremse fest an und
stellen Sie den Schalthebel auf P
(Multidrive) und 1 oder R (Schaltge-
triebe).
WARNUNG
Befolgen Sie alle in diesem Abschnitt
beschriebenen Anweisungen. Andernfalls könnte ein Unfall mit tödlichen oder schweren Verletzungen verursacht wer-
den.
■Vorsichtsmaßnahmen im Anhänger- betrieb
Stellen Sie beim Anhängerbetrieb sicher,
dass keine der Gewichtsgrenzen über- schritten wird. ( S.265)

270
COROLLA_TMUK_EM
4-1. Vor Antritt der Fahrt

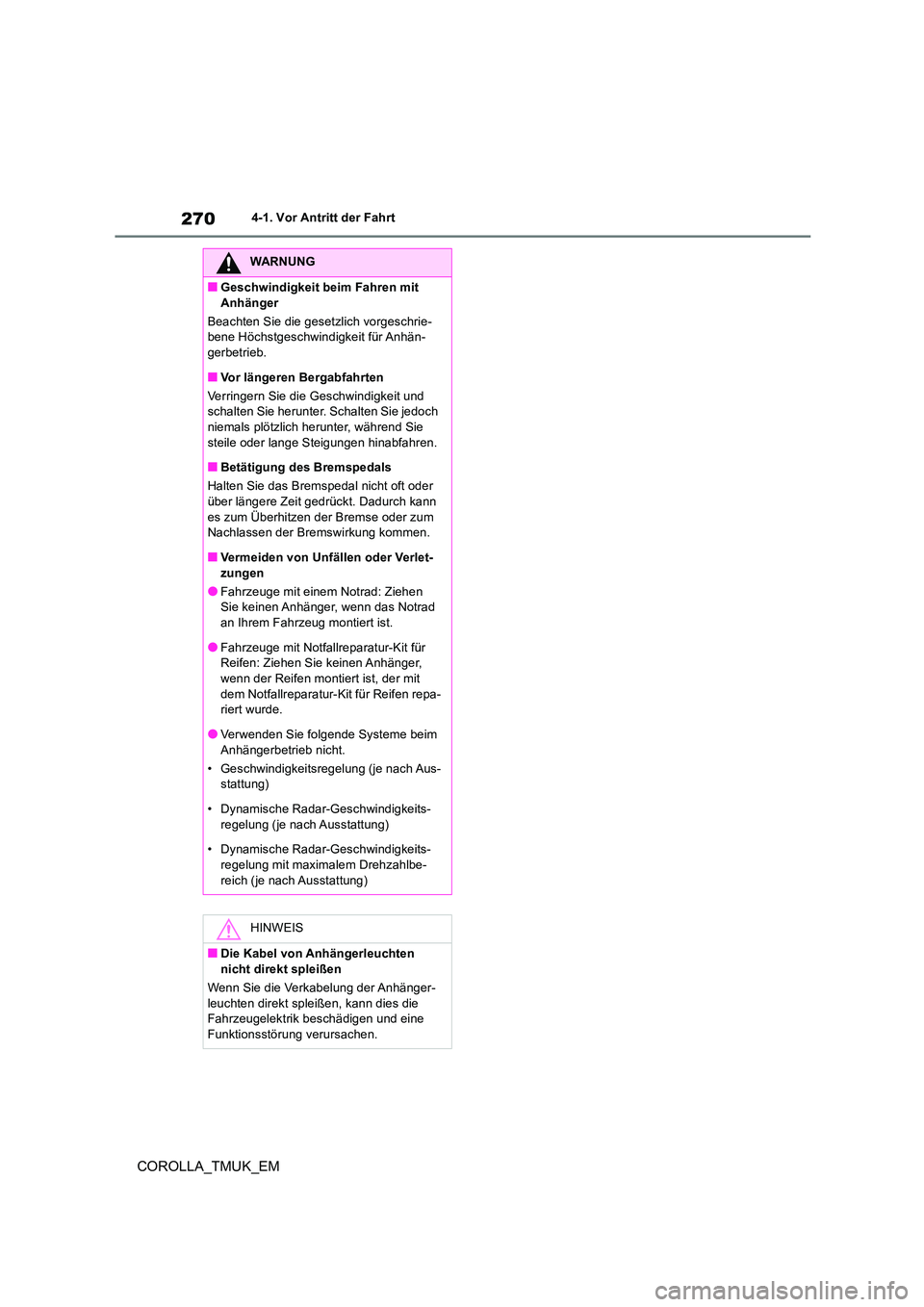

WARNUNG
■Geschwindigkeit beim Fahren mit
Anhänger
Beachten Sie die gesetzlich vorgeschrie- bene Höchstgeschwindigkeit für Anhän-gerbetrieb.
■Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch niemals plötzlich herunter, während Sie
steile oder lange Steigungen hinabfahren.
■Betätigung des Bremspedals
Halten Sie das Bremspedal nicht oft oder über längere Zeit gedrückt. Dadurch kann
es zum Überhitzen der Bremse oder zum Nachlassen der Bremswirkung kommen.
■Vermeiden von Unfällen oder Verlet-
zungen
●Fahrzeuge mit einem Notrad: Ziehen Sie keinen Anhänger, wenn das Notrad an Ihrem Fahrzeug montiert ist.
●Fahrzeuge mit Notfallreparatur-Kit für Reifen: Ziehen Sie keinen Anhänger, wenn der Reifen montiert ist, der mit
dem Notfallreparatur-Kit für Reifen repa- riert wurde.
●Verwenden Sie folgende Systeme beim Anhängerbetrieb nicht.
• Geschwindigkeitsregelung (je nach Aus- stattung)
• Dynamische Radar-Geschwindigkeits- regelung (je nach Ausstattung)
• Dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbe- reich (je nach Ausstattung)
HINWEIS
■Die Kabel von Anhängerleuchten nicht direkt spleißen
Wenn Sie die Verkabelung der Anhänger-
leuchten direkt spleißen, kann dies die Fahrzeugelektrik beschädigen und eine Funktionsstörung verursachen.

271
4
COROLLA_TMUK_EM
4-2. Hinweise zum Fahrbetrieb
Fahrbetrieb
4-2.Hin weis e zum Fahrbetrieb
1
Ziehen Sie den Schalter der Fest-

stellbremse, um zu überprüfen, ob
die Feststellbremse angezogen ist.
(S.285)
2 Überprüfen Sie, ob der Schalthebel
auf P (Multidrive) oder N (Schaltge-
triebe) steht.
3 Treten Sie das Bremspedal
(Multidrive) bzw. das Kupplungspe-
dal (Schaltgetriebe) fest durch.
4 Drehen Sie den Motorschalter auf
START, um den Motor anzulassen.
■Falls der Motor nicht anspringt
Möglicherweise wurde die Wegfahrsperre
nicht deaktiviert. ( S.90) Wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Wenn das Lenkradschloss nicht entrie-
gelt werden kann
Beim Anlassen des Motors hängt der Motor-
schalter möglicherweise in der Stellung OFF.
Um ihn zu lösen, drehen Sie den Schlüssel,
während Sie das Lenkrad leicht nach links
und rechts bewegen.
1 OFF (Stellung “LOCK”)
Das Lenkradschloss ist verriegelt und der
Schlüssel kann abgezogen werden. (Fahr-
zeuge mit Multidrive: Der Schlüssel kann nur
herausgezogen werden, wenn der Schalthe-
bel auf P steht.)
2ACC (Stellung “ACC”)
Motorschalter (Zündschal-
ter) (Fahrzeuge ohne intel-
ligentes Einstiegs- &
Startsystem)
Anlassen des Motors
WARNUNG
■Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors
immer auf den Fahrersitz. Betätigen Sie
beim Anlassen des Motors auf gar keinen
Fall das Gaspedal. Dies kann einen Unfall
verursachen und den Tod oder schwere
Verletzungen zur Folge haben.
HINWEIS
■Beim Anlassen des Motors
●Den Motor nicht länger als 30 Sekunden
ununterbrochen anlassen. Hierdurchkönnen der Anlasser und das Kabelsy-
stem überhitzen.
●Lassen Sie einen kalten Motor nicht
überdrehen.
●Wenn der Motor schlecht anspringt oder
häufig abstirbt, lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer and eren ve
rlässlichenWerkstatt überprüfen.
Ändern der Stellungen des
Motorschalters

272
COROLLA_TMUK_EM
4-2. Hinweise zum Fahrbetrieb
Bestimmte elektrische Komponenten, z. B.
das Audiosystem, sind betriebsbereit.
3 ON (Stellung “ON”)
Alle elektrischen Komponenten sind
betriebsbereit.
4 START (Stellung “START”)
Zum Anlassen des Motors.
■Drehen des Schlüssels von ACC auf OFF
1 Stellen Sie den Schalthebel auf P
(Multidrive) oder N (Schaltgetriebe).
2 Stecken Sie den Schlüssel hinein und drehen Sie ihn auf OFF.
■Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöff- net wird und der Motorschalter auf OFF oder ACC steht, um Sie daran zu erinnern, den
Schlüssel abzuziehen.
WARNUNG
■Vorsicht während der Fahrt
Schalten Sie den Motorschalter während der Fahrt nicht auf OFF. Soll der Motor im
Fahrbetrieb aufgrund einer Notlage abge- schaltet werden, drehen Sie den Motor-schalter hierfür ausschließlich auf ACC.
Wenn der Motor während der Fahrt abge- stellt wird, kann es zu einem Unfall kom-men. ( S.606)
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Lassen Sie bei angehaltenem Motor den Motorschalter nicht längere Zeit auf ACC oder ON.
