2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

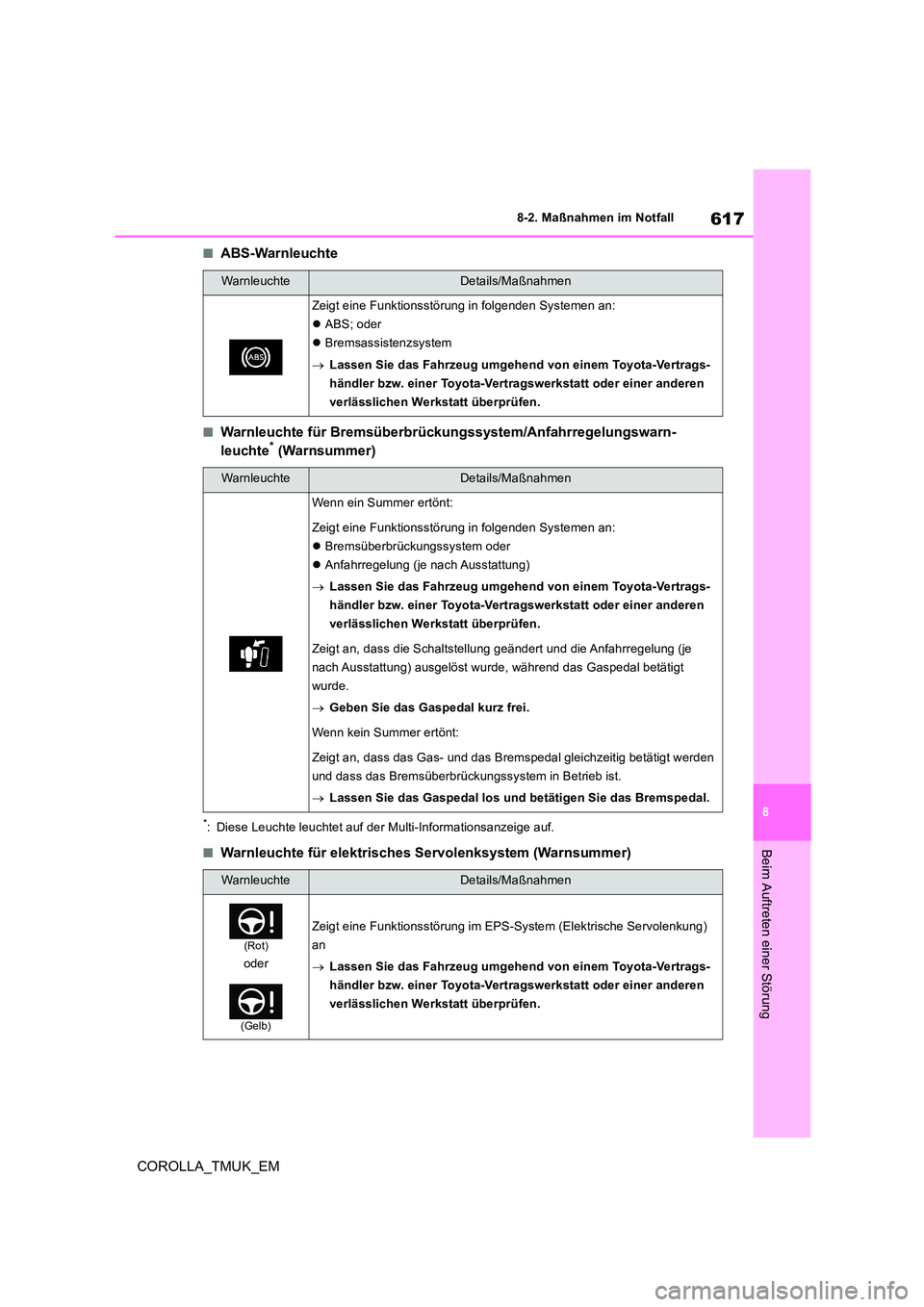

617
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■ABS-Warnleuchte
■Warnleuchte für Bremsüberbrückungssystem/Anfahrregelungswarn-
leuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 ABS; oder
 Bremsassistenzsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Bremsüberbrückungssystem oder
 Anfahrregelung (je nach Ausstattung)
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die Schaltstellung geändert und die Anfahrregelung (je
nach Ausstattung) ausgelöst wurde, während das Gaspedal betätigt
wurde.
 Geben Sie das Gaspedal kurz frei.
Wenn kein Summer ertönt:
Zeigt an, dass das Gas- und das Bremspedal gleichzeitig betätigt werden
und dass das Bremsüberbrück ungssystem in Betrieb ist.
 Lassen Sie das Gaspedal los und betätigen Sie das Bremspedal.
WarnleuchteDetails/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

618
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■Warnleuchte für niedrigen Kraftstoffstand
■Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt (Warnsum-
mer)*
*: Fahrer- und Beifahrersicherheitsgurt-Warnsummer:
Der Warnsummer für die Sicherheitsgurte von F ahrer- und Beifahrersitz ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Der
Summer ertönt für 30 Sekunden, nachdem das Fahrzeug eine Geschwindigkeit von 20 km/h
erreicht hat. Ist der Sicherheitsgurt danach im mer noch nicht angelegt, ertönt der Warnsum-
mer für weitere 90 Sekunden mit einem anderen Klang.
■Erinnerungsleuchten für Sicherheitsgurte der Rücksitze (Warnsummer)*
*: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Warnsummer für Sicherheitsgurte der Rü cksitze ertönt, um den Insassen auf dem Rück-
sitz darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Der Summer
ertönt, nachdem das Fahrzeug eine Geschwindigkeit von 20 km/h erreicht hat. Ist der Sicher-
heitsgurt immer noch nicht angelegt, ertönt der Warnsummer intermittierend für 6 Sekunden.
Ist der Sicherheitsgurt danach immer noch nich t angelegt, ertönt der Warnsummer für weitere
60 Sekunden mit einem anderen Klang.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 7,5 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicherheitsgurt
des Beifahrers angelegt werden, damit die Warnleuchte (der
Warnsummer) ausgeht.
WarnleuchteDetails/Maßnahmen
Macht Insassen im Fond darauf aufmerksam, dass die Sicherheitsgurte
nicht angelegt sind
 Legen Sie den Sicherheitsgurt an.

619
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Reifendruck-Warnleuchte
■LTA-Anzeige/LDA-Anzeige (Warnsummer)
■Stopp- & Start-Abbruchanzeige (Warnsummer)
WarnleuchteDetails/Maßnahmen
(je nach Ausstat-
tung)
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.622)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung von LTA (Spurleitassistent) oder LDA
(Alarm und Lenkungssteuerung bei Fahrspurabweichung) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.337, 345)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im Stopp- & Startsystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

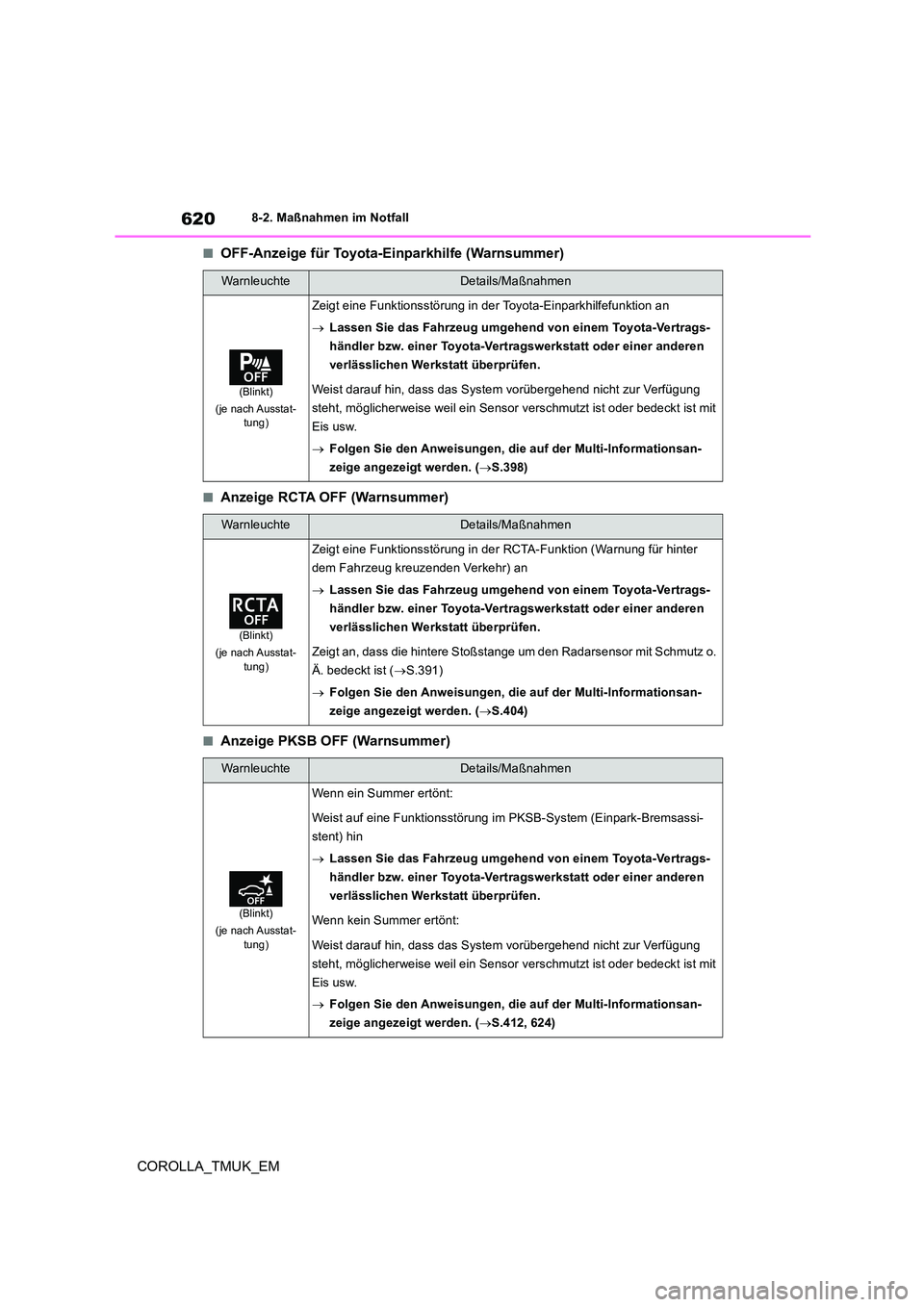

620
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
■Anzeige RCTA OFF (Warnsummer)
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.398)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.391)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.404)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.412, 624)

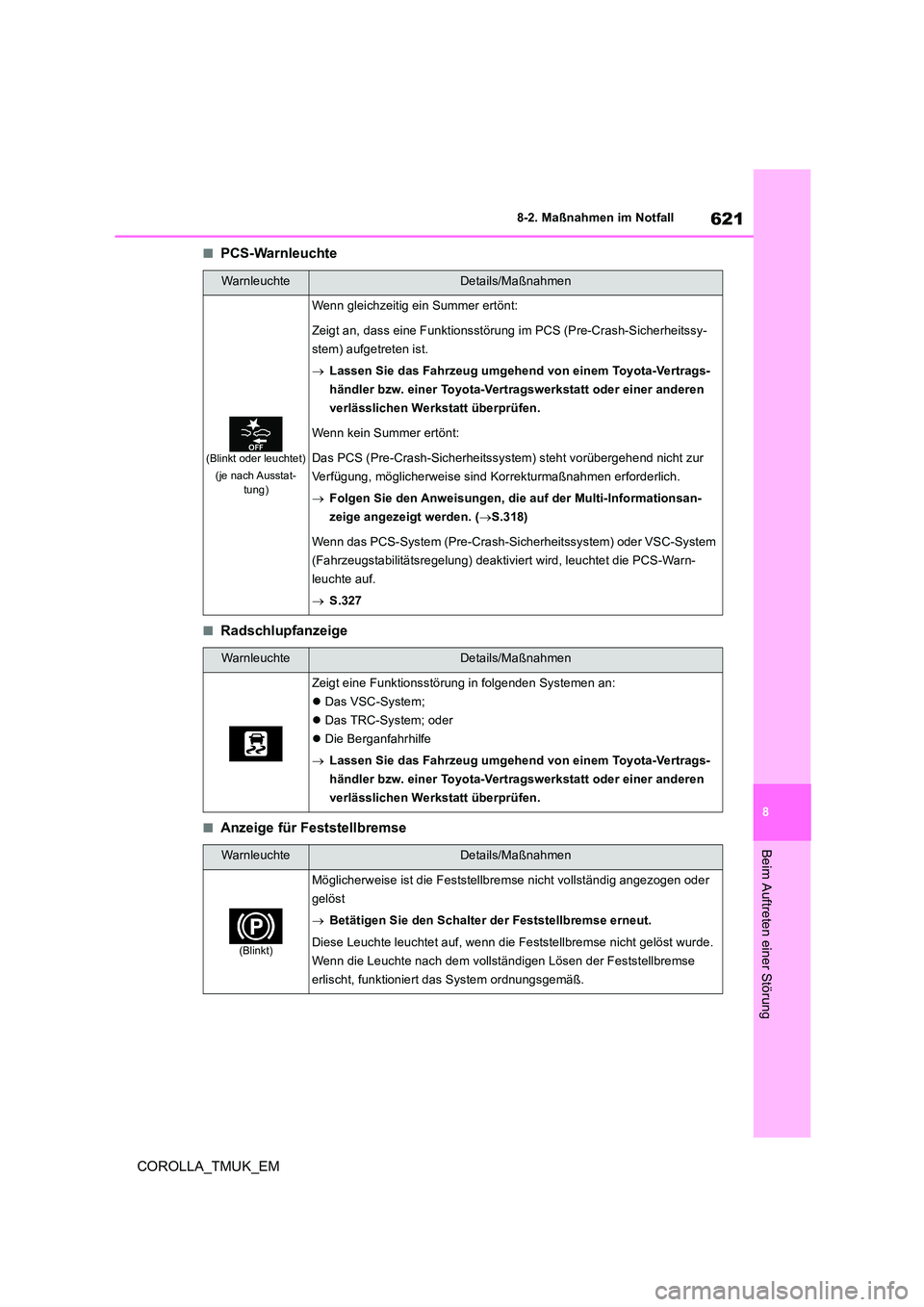

621
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■PCS-Warnleuchte
■Radschlupfanzeige
■Anzeige für Feststellbremse
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
(je nach Ausstat- tung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssy-
stem) aufgetreten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend nicht zur
Verfügung, möglicherweise sind Korrekturmaßnahmen erforderlich.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.318)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder VSC-System
(Fahrzeugstabilitätsregelung) deaktiviert wird, leuchtet die PCS-Warn-
leuchte auf.
 S.327
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das VSC-System;
 Das TRC-System; oder
 Die Berganfahrhilfe
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.

622
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■Anzeige für aktivierte Bremsenarretierung
■iMT-Anzeige
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah-rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor möglicherweise ein Blinken der Warn-leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli- cherweise nicht und die Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungs- anzeigeleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeigeleuchte erlischt nach einigen
Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Warnleuchte für elektrisches Servo-
lenksystem (Warnsummer)
Wenn die Batterieladung nicht mehr ausrei- chend ist oder die Spannung vorübergehend abfällt, kann die Warnleuchte für das elektri-
sche Servolenksystem aufleuchten und der Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf-leuchtet (Fahrzeuge mit Reifen-
druck-Warnsystem)
Kontrollieren Sie die Reif en, um zu prüfen, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.626, 638
Wenn keiner der Reifen beschädigt ist: Schalten Sie den Motorschalter aus und
dann auf ON. Prüfen Sie, ob die Reifen- druck-Warnleuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca. 1 Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherweise eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-sen Sie das Fahrz eug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
Falls die Reifendruck-Warnleuchte auf-
leuchtet
1 Nachdem die Reifen ausreichend abge- kühlt sind, prüfen Sie den Reifendruck jedes Reifens und passen Sie diesen auf
den vorgeschriebenen Wert an.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Zeigt eine iMT-Funktionsstörung an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

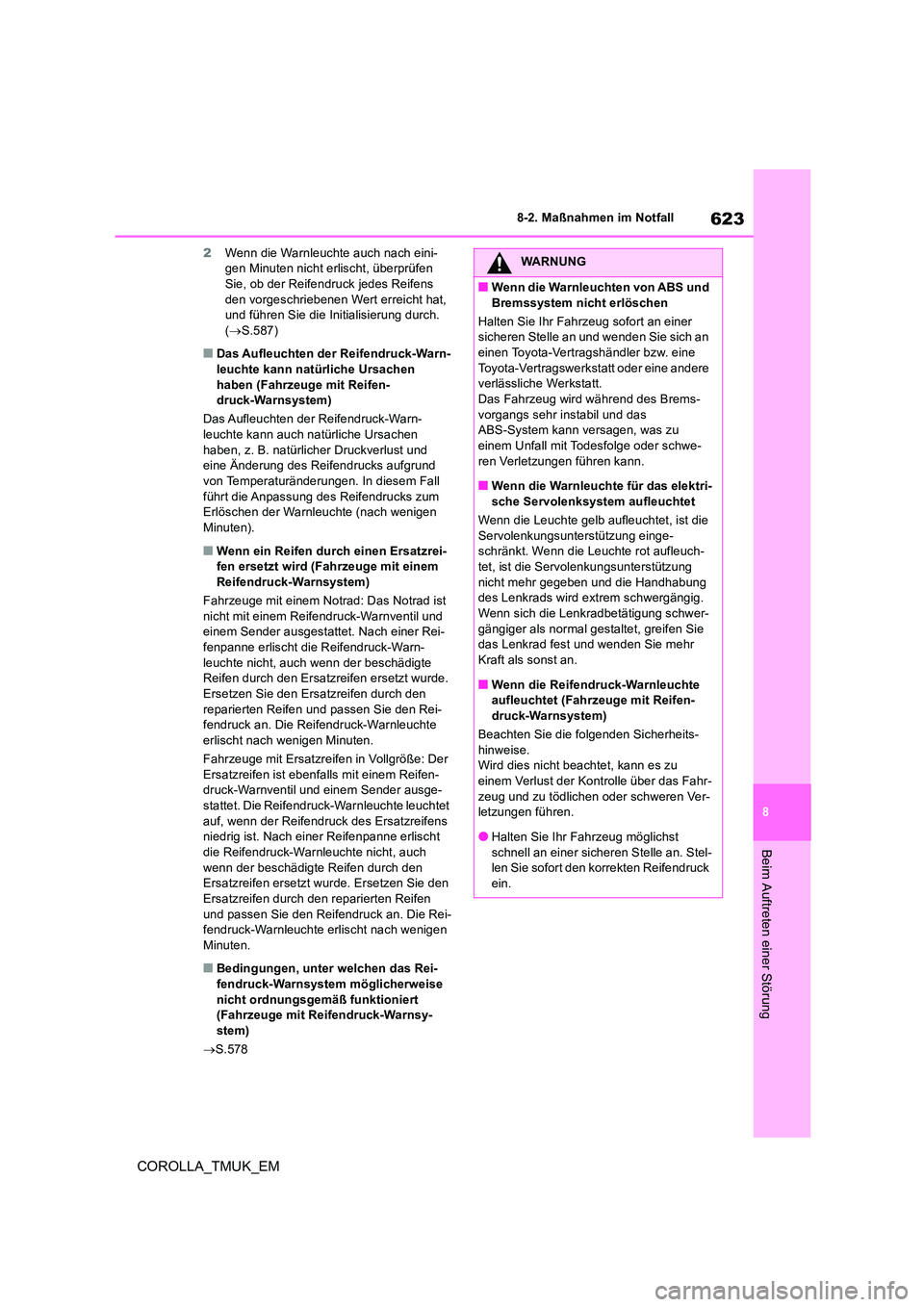

623
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
2Wenn die Warnleuchte auch nach eini- gen Minuten nicht erlischt, überprüfen Sie, ob der Reifendruck jedes Reifens
den vorgeschriebenen Wert erreicht hat, und führen Sie die Initialisierung durch. ( S.587)
■Das Aufleuchten der Reifendruck-Warn-
leuchte kann natürliche Ursachen haben (Fahrzeuge mit Reifen-druck-Warnsystem)
Das Aufleuchten der Reifendruck-Warn-
leuchte kann auch natürliche Ursachen haben, z. B. natürlicher Druckverlust und eine Änderung des Reifendrucks aufgrund
von Temperaturänderungen. In diesem Fall führt die Anpassung des Reifendrucks zum Erlöschen der Warnleuchte (nach wenigen
Minuten).
■Wenn ein Reifen durch einen Ersatzrei- fen ersetzt wird (Fahrzeuge mit einem Reifendruck-Warnsystem)
Fahrzeuge mit einem Notrad: Das Notrad ist
nicht mit einem Reifendruck-Warnventil und einem Sender ausgestattet. Nach einer Rei-fenpanne erlischt die Reifendruck-Warn-
leuchte nicht, auch wenn der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den Ersatzreifen durch den
reparierten Reifen und passen Sie den Rei- fendruck an. Die Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
Fahrzeuge mit Ersatzreifen in Vollgröße: Der
Ersatzreifen ist ebenfalls mit einem Reifen- druck-Warnventil und einem Sender ausge-stattet. Die Reifendruck-Warnleuchte leuchtet
auf, wenn der Reifendruck des Ersatzreifens niedrig ist. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch
wenn der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den Ersatzreifen durch den reparierten Reifen
und passen Sie den Reifendruck an. Die Rei- fendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Rei-
fendruck-Warnsystem möglicherweise nicht ordnungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsy-
stem)
 S.578
WARNUNG
■Wenn die Warnleuchten von ABS und
Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.Das Fahrzeug wird während des Brems-
vorgangs sehr instabil und das ABS-System kann versagen, was zu einem Unfall mit Todesfolge oder schwe-
ren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektri- sche Servolenksystem aufleuchtet
Wenn die Leuchte gelb aufleuchtet, ist die
Servolenkungsunterstützung einge- schränkt. Wenn die Leuchte rot aufleuch-tet, ist die Servolenkungsunterstützung
nicht mehr gegeben und die Handhabung des Lenkrads wird extrem schwergängig.Wenn sich die Lenkradbetätigung schwer-
gängiger als normal gestaltet, greifen Sie das Lenkrad fest und wenden Sie mehr Kraft als sonst an.
■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifen-
druck-Warnsystem)
Beachten Sie die folgenden Sicherheits- hinweise.Wird dies nicht beachtet, kann es zu
einem Verlust der Kontrolle über das Fahr- zeug und zu tödlichen oder schweren Ver-letzungen führen.
●Halten Sie Ihr Fahrzeug möglichst schnell an einer sicheren Stelle an. Stel-len Sie sofort den korrekten Reifendruck
ein.

624
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön- nen je nach Betriebsbedingungen und techni-schen Daten des Fahrzeugs von den
tatsächlichen Warnmeldungen abweichen.
■Warnsummer
Bei Anzeige einer Meldung kann ein Summer ertönen. Der Summer ist möglicherweise nicht hörbar,
wenn sich das Fahrzeug in einer lauten
WARNUNG
●Fahrzeuge mit Notrad und Ersatzreifen
in Vollgröße: Wenn die Reifen- druck-Warnleuchte auch nach Anpas-sung des Reifendrucks wieder
aufleuchtet, ist der Reifen wahrschein- lich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn
durch den Ersatzreifen und lassen Sie den defekten Reifen vom nächstgelege-nen Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt repa-rieren.
●Fahrzeuge mit Notfallreparatur-Kit für Reifen: Wenn die Reifendruck-Warn-leuchte auch nach Anpassung des Rei-
fendrucks wieder aufleuchtet, ist der Reifen wahrscheinlich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt
ist, reparieren Sie den defekten Reifen mithilfe des Notfallreparatur-Kits für Rei-fen.
●Vermeiden Sie plötzliche Lenkmanöver und plötzliches Bremsen.Wenn sich der Defekt der Fahrzeugrei-
fen verschlimmert, könnten Sie die Kon- trolle über das Lenkrad oder die
Bremsen verlieren.
■Wenn ein Reifen platzt oder plötzlich viel Luft verliert (Fahrzeuge mit Rei-
fendruck-Warnsystem)
Das Reifendruck-Warnsystem wird mögli- cherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion des Reifendruck-Warnsystems zu
gewährleisten (Fahrzeuge mit Reifen- druck-Warnsystem)
Montieren Sie keine Reifen mit unter- schiedlichen Spezifikationen oder von
unterschiedlichen Herstellern, da das Rei- fendruck-Warnsystem dann möglicher-weise nicht ordnungsgemäß funktioniert.
Wenn eine Warnmeldung
angezeigt wird
Die Multi-Informationsanzeige
zeigt Warnungen für Systemfunkti-
onsstörungen und nicht ord-
nungsgemäß ausgeführte
Vorgänge an, und es werden Mel-
dungen angezeigt, die auf einen
Wartungsbedarf aufmerksam
machen. Wenn eine Meldung
angezeigt wird, muss die entspre-
chende Korrekturmaßnahme
durchgeführt werden.
Wenn eine Warnmeldungen erneut
angezeigt wird, nachdem Sie
geeignete Maßnahmen ergriffen
haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt.
Nehmen Sie zudem der Warn-
leuchte entsprechende Korrektur-
maßnahmen vor, wenn eine
Warnleuchte aufleuchtet oder
blinkt, während gleichzeitig eine
Warnmeldung angezeigt wird.
( S.615)
