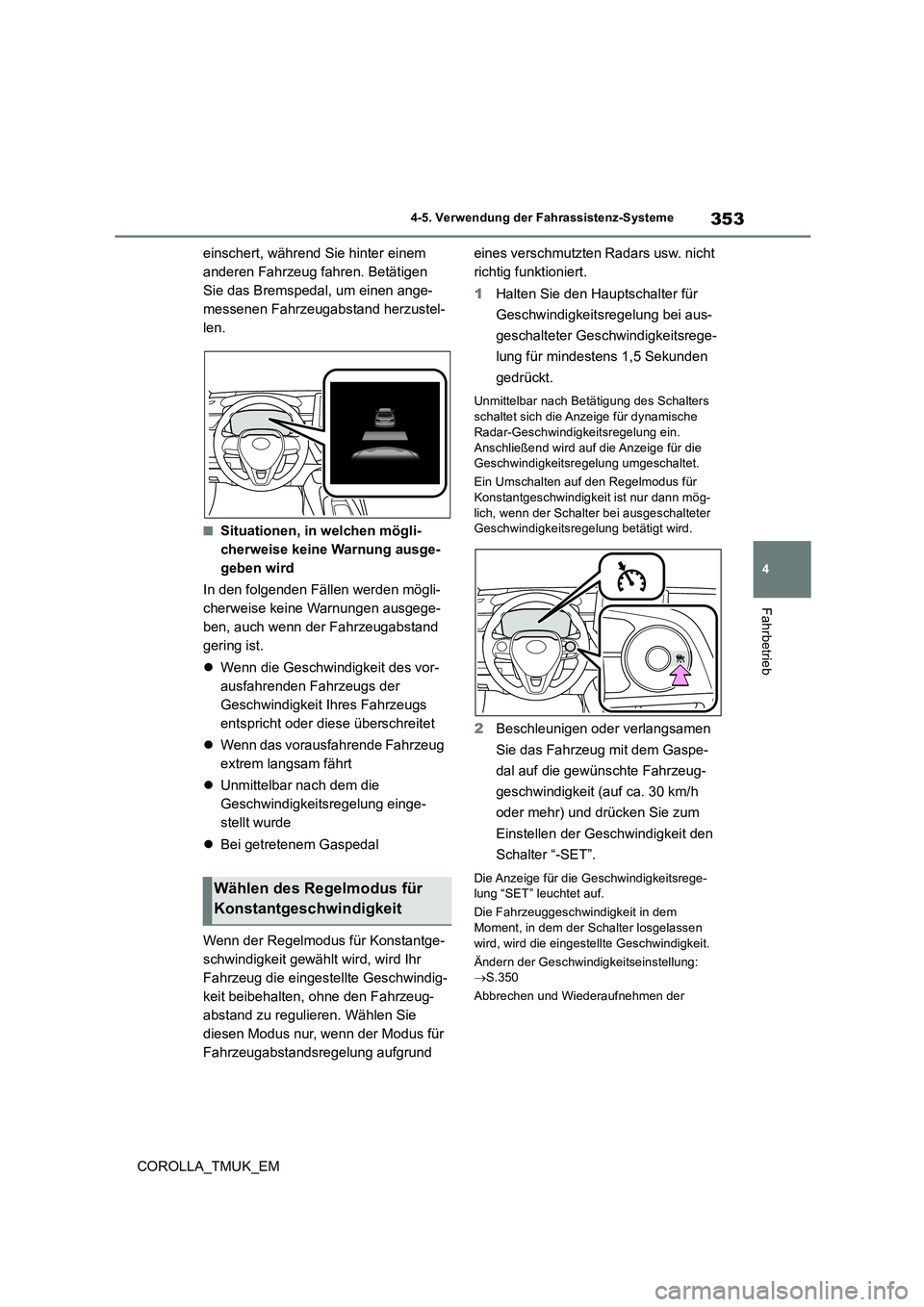

2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

353
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
einschert, während Sie hinter einem
anderen Fahrzeug fahren. Betätigen
Sie das Bremspedal, um einen ange-
messenen Fahrzeugabstand herzustel-
len.
■Situationen, in welchen mögli-
cherweise keine Warnung ausge-
geben wird
In den folgenden Fällen werden mögli-
cherweise keine Warnungen ausgege-
ben, auch wenn der Fahrzeugabstand
gering ist.
 Wenn die Geschwindigkeit des vor-
ausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs
entspricht oder diese überschreitet
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem die
Geschwindigkeitsregelung einge-
stellt wurde
 Bei getretenem Gaspedal
Wenn der Regelmodus für Konstantge-
schwindigkeit gewählt wird, wird Ihr
Fahrzeug die eingestellte Geschwindig-
keit beibehalten, ohne den Fahrzeug-
abstand zu regulieren. Wählen Sie
diesen Modus nur, wenn der Modus für
Fahrzeugabstandsregelung aufgrund
eines verschmutzten Radars usw. nicht
richtig funktioniert.
1 Halten Sie den Hauptschalter für
Geschwindigkeitsregelung bei aus-
geschalteter Geschwindigkeitsrege-
lung für mindestens 1,5 Sekunden
gedrückt.
Unmittelbar nach Betätigung des Schalters
schaltet sich die Anzeige für dynamische Radar-Geschwindigkeitsregelung ein.
Anschließend wird auf die Anzeige für die Geschwindigkeitsregelung umgeschaltet.
Ein Umschalten auf den Regelmodus für Konstantgeschwindigkeit ist nur dann mög-
lich, wenn der Schalter bei ausgeschalteter Geschwindigkeitsregelung betätigt wird.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (auf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Ändern der Geschwindigkeitseinstellung:  S.350
Abbrechen und Wiederaufnehmen der
Wählen des Regelmodus für
Konstantgeschwindigkeit

354
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Geschwindigkeitseinstellung: S.352
Wenn diese Funktion aktiviert ist, das
System im Modus für Fahrzeugab-
standsregelung ( S.349) arbeitet und
ein Geschwindigkeitsbegrenzungs-
schild erkannt wird, wird die erkannte
Geschwindigkeitsbegrenzung mit
einem Pfeil nach oben/unten angezeigt.
Sie können die eingestellte Geschwin-
digkeit auf die erkannte Geschwindig-
keitsbegrenzung anheben/absenken,
indem Sie den Schalter “+RES”/“-SET”
gedrückt halten.
 Wenn die aktuell eingestellte
Geschwindigkeit niedriger als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “+RES” gedrückt.
 Wenn die aktuell eingestellte
Geschwindigkeit höher als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “-SET” gedrückt.
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-
nung kann über auf der
Multi-Informationsanzeige akti-
viert/deaktiviert werden. ( S.127)
■Voraussetzungen für die Aktivierung
der dynamischen Radar-Geschwindig- keitsregelung mit maximalem Drehzahl-bereich
●Der Schalthebel steht auf D.
●Die gewünschte Geschwindigkeit kann ein-gestellt werden, wenn die Fahrzeugge-schwindigkeit etwa 30 km/h oder mehr
beträgt. (Wird die Fahrzeuggeschwindigkeit jedoch eingestellt, während mit weniger als etwa
30 km/h gefahren wird, wird die Geschwin- digkeit auf etwa 30 km/h eingestellt.)
■Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal
beschleunigt werden. Nach der Beschleuni- gung wird die festgelegte Geschwindigkeit wieder aufgenommen. Im Modus für Fahr-
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

355
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
zeugabstandsregelung kann die Fahrzeugge- schwindigkeit jedoch unter die eingestellte Geschwindigkeit sinken, damit der Abstand
zum vorausfahrenden Fahrzeug beibehalten wird.
■Wenn das Fahrzeug während der Abstandsregelung anhält
●Wenn Sie den Schalter “+RES” drücken, während das vorausfahrende Fahrzeug
hält, wird die Abstandsregelung wieder aufgenommen, wenn das vorausfahrende Fahrzeug innerhalb von ca. 3 Sekunden
nach Betätigung des Schalters anfährt.
●Wenn das vorausfahr ende Fahrzeug inner-
halb von 3 Sekunden nach Anhalten Ihres Fahrzeugs anfährt, wird die Abstandsrege-lung wieder aufgenommen.
■Automatisches Deaktivieren des Modus
für Fahrzeugabstandsregelung
In den folgenden Situationen wird der Modus für Fahrzeugabstandsregelung automatisch abgebrochen.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System ausge-schaltet ist.
●Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und erfasst deshalb nicht ordnungsgemäß.
●Die Pre-Crash-Bremsfunktion wird akti-viert.
●Die Feststellbremse wird betätigt.
●Bei starkem Gefälle wird das Fahrzeug von der Systemsteuerung angehalten.
●Folgendes wurde festgestellt, als das Fahrzeug von der Systemsteuerung ange-halten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht angelegt.• Die Fahrertür wird geöffnet.
• Das Fahrzeug wurde etwa 3 Minuten angehalten
Falls der Modus für Fahrzeugabstandsrege- lung aus einem anderen Grund als den oben
genannten automatisch abgebrochen wird, kann eine Funktionsstörung im System vor-
liegen. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Automatisches Deaktivieren des Regel- modus für Konstantgeschwindigkeit
In den folgenden Situationen wird der Regel- modus für Konstantgeschwindigkeit automa-
tisch abgebrochen:
●Die tatsächliche Fahrzeuggeschwindigkeit
liegt um mehr als etwa 16 km/h unter der voreingestellten Fahrzeuggeschwindigkeit.
●Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum
aktiviert.
●Wenn das VSC- oder TRC-System ausge-
schaltet ist.
●Die Pre-Crash-Bremsfunktion wird akti-
viert.
Falls der Regelmodus für Konstantgeschwin- digkeit aus einem anderen Grund als den oben genannten automatisch abgebrochen
wird, kann eine Funktionsstörung im System vorliegen. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Die dynamische Radar-Geschwindig-keitsregelung mit Verkehrsschilderken-
nung funktioniert unter folgenden Umständen möglicherweise nicht ord-nungsgemäß
Da die dynamische Radar-Geschwindigkeits-
regelung mit Verkehrsschilderkennung in Situationen, in denen RSA-Betrieb oder -Erfassung nicht richtig erfolgt ( S.376),
möglicherweise nicht ordnungsgemäß funk- tioniert, prüfen Sie bei Verwendung dieser Funktion das angezeigte Geschwindigkeits-
begrenzungsschild.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Gedrückt-halten des Schalters “+RES”/“-SET” auf die
erkannte Geschwindigkeitsbegrenzung geän- dert werden.
●Wenn keine Geschwindigkeitsbe-

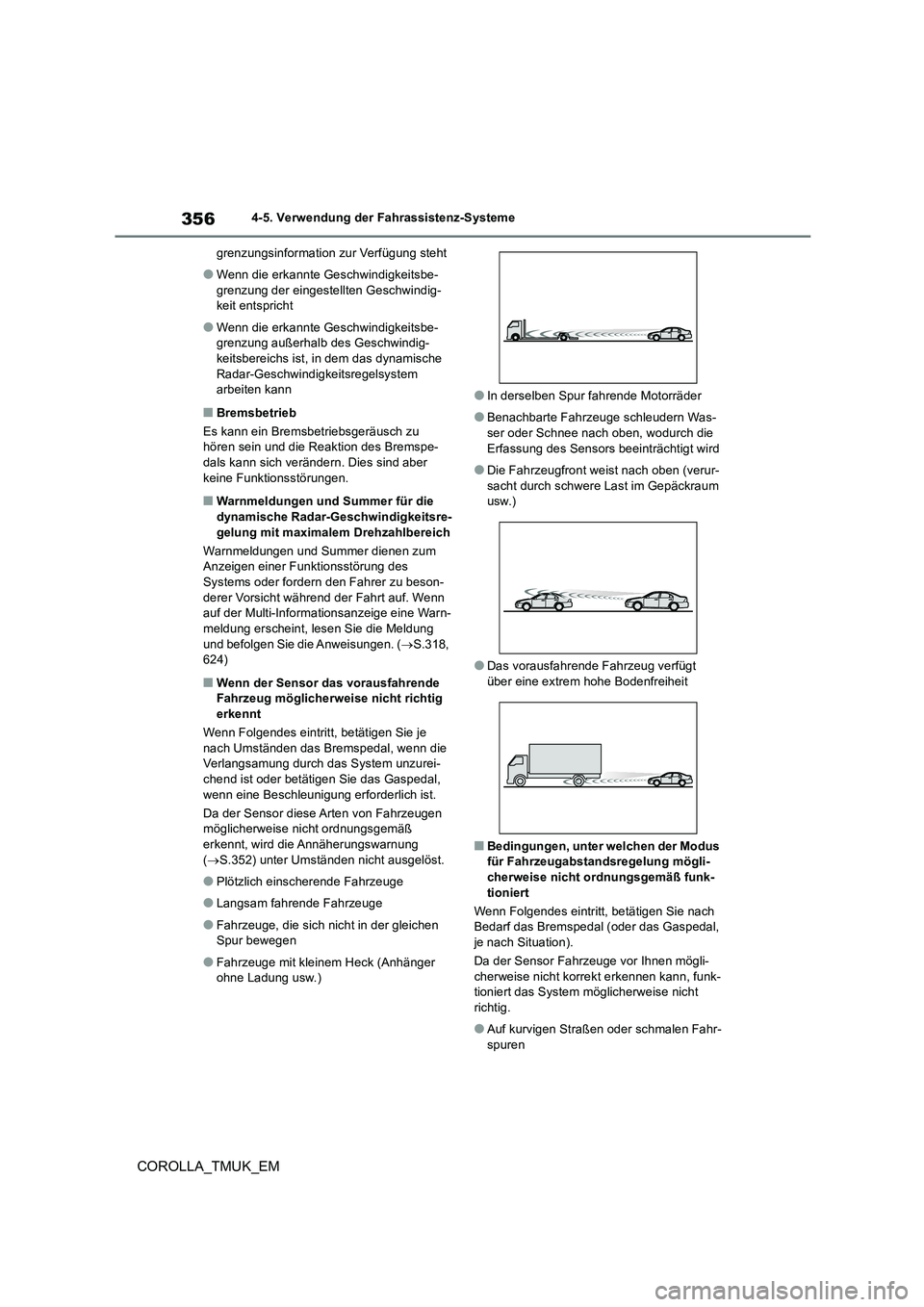

356
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
grenzungsinformation zur Verfügung steht
●Wenn die erkannte Geschwindigkeitsbe-
grenzung der eingestellten Geschwindig- keit entspricht
●Wenn die erkannte Geschwindigkeitsbe-grenzung außerhalb des Geschwindig-keitsbereichs ist, in dem das dynamische
Radar-Geschwindigkeitsregelsystem arbeiten kann
■Bremsbetrieb
Es kann ein Bremsbetriebsgeräusch zu hören sein und die Reaktion des Bremspe-
dals kann sich verändern. Dies sind aber keine Funktionsstörungen.
■Warnmeldungen und Summer für die dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des Systems oder fordern den Fahrer zu beson-
derer Vorsicht während der Fahrt auf. Wenn auf der Multi-Informationsanzeige eine Warn-meldung erscheint, lesen Sie die Meldung
und befolgen Sie die Anweisungen. ( S.318, 624)
■Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Wenn Folgendes eintritt, betätigen Sie je nach Umständen das Bremspedal, wenn die Verlangsamung durch das System unzurei-
chend ist oder betätigen Sie das Gaspedal, wenn eine Beschleunigung erforderlich ist.
Da der Sensor diese Arten von Fahrzeugen möglicherweise nicht ordnungsgemäß
erkennt, wird die Annäherungswarnung ( S.352) unter Umständen nicht ausgelöst.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die sich nicht in der gleichen Spur bewegen
●Fahrzeuge mit kleinem Heck (Anhänger ohne Ladung usw.)
●In derselben Spur fahrende Motorräder
●Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die Erfassung des Sensors beeinträchtigt wird
●Die Fahrzeugfront weist nach oben (verur-sacht durch schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug verfügt über eine extrem hohe Bodenfreiheit
■Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-
cherweise nicht ordnungsgemäß funk- tioniert
Wenn Folgendes eintritt, betätigen Sie nach Bedarf das Bremspedal (oder das Gaspedal,
je nach Situation).
Da der Sensor Fahrzeuge vor Ihnen mögli- cherweise nicht korrekt erkennen kann, funk-tioniert das System möglicherweise nicht
richtig.
●Auf kurvigen Straßen oder schmalen Fahr-
spuren

357
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich abbremst
●Beim Fahren auf Straßen, die von einer baulichen Struktur umgeben sind, wie z. B.
in einem Tunnel oder auf einer Brücke
●Wenn die Fahrzeuggeschwindigkeit auf die
eingestellte Geschwindigkeit verringert wird, nachdem das Fahrzeug durch Betäti-gung des Gaspedals beschleunigt wurde
*: Je nach Ausstattung
■Instrumentenanzeige
Multi-Informationsanzeige
Eingestellte Geschwindigkeit
Dynamische
Radar-Geschwindigkeitsre-
gelung*
Im Modus für Fahrzeugabstands-
regelung beschleunigt und ver-
langsamt das Fahrzeug
automatisch, um sich den
Geschwindigkeitsänderungen des
vorausfahrenden Fahrzeugs anzu-
passen, selbst wenn das Gaspedal
nicht betätigt wird. Im Regelmo-
dus für Konstantgeschwindigkeit
fährt das Fahrzeug mit einer fest-
gelegten Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
auf Autobahnen und Schnellstra-
ßen.
 Modus für Fahrzeugabstandsre-
gelung ( S.360)
 Regelmodus für Konstantge-
schwindigkeit ( S.363)
Systemkomponenten

358
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Anzeigen
■Bedienungsschalter
Fahrzeugabstandsschalter
Schalter “+RES”
Hauptschalter für Geschwindigkeits-
regelung
Abbruchschalter
Schalter “-SET”
WARNUNG
■Vor Verwendung der dynamischen Radar-Geschwindigkeitsregelung
●Der Fahrer ist allein verantwortlich für sicheres Fahren. Verlassen Sie sich
nicht ausschließlich auf das System, fahren Sie stets sicher und achten Sie sorgfältig auf Ihre Umgebung.
●Die dynamische Radar-Geschwindig-keitsregelung unterstützt den Fahrer und erleichtert seine Aufgabe. Die
Unterstützung ist allerdings begrenzt.
Lesen Sie folgende Bedingungen auf- merksam durch. Verlassen Sie sich nicht zu sehr auf dieses System und fahren Sie
immer vorsichtig.
• Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig erkennt: S.366
• Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-cherweise nicht ordnungsgemäß funk-
tioniert: S.367
●Stellen Sie je nach Geschwindigkeitsbe- grenzung, Verkehrsdichte, Straßenbe-
dingungen, Wetterbedingungen usw. die Geschwindigkeit ein. Der Fahrer ist für die Überprüfung der eingestellten
Geschwindigkeit verantwortlich.
●Auch wenn das System normal funktio- niert, können die Gegebenheiten des
vorausfahrenden Fahrzeugs, die vom System erkannt werden, von denen abweichen, die vom Fahrer wahrge-
nommen werden. Der Fahrer muss daher stets aufmerksam sein, mögliche Gefahren jeder Situation abschätzen
und stets sicher fahren. Wenn Sie sich während der Fahrt ausschließlich auf dieses System verlassen oder davon
ausgehen, dass dieses System die Sicherheit gewährleistet, kann es zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen kommen.
●Schalten Sie die Einstellung für dynami- sche Radar-Geschwindigkeitsregelung
mithilfe des Hauptschalters für Geschwindigkeitsregelung aus, wenn Sie sie nicht verwenden.
■Warnhinweise bezüglich der Fah-rerassistenzsysteme
Beachten Sie die folgenden Vorsichtsmaß- nahmen, da die vom System bereitge-
stellte Unterstützung begrenzt ist. Andernfalls könnte ein Unfall mit tödlichen oder schweren Verletzungen verursacht
werden.

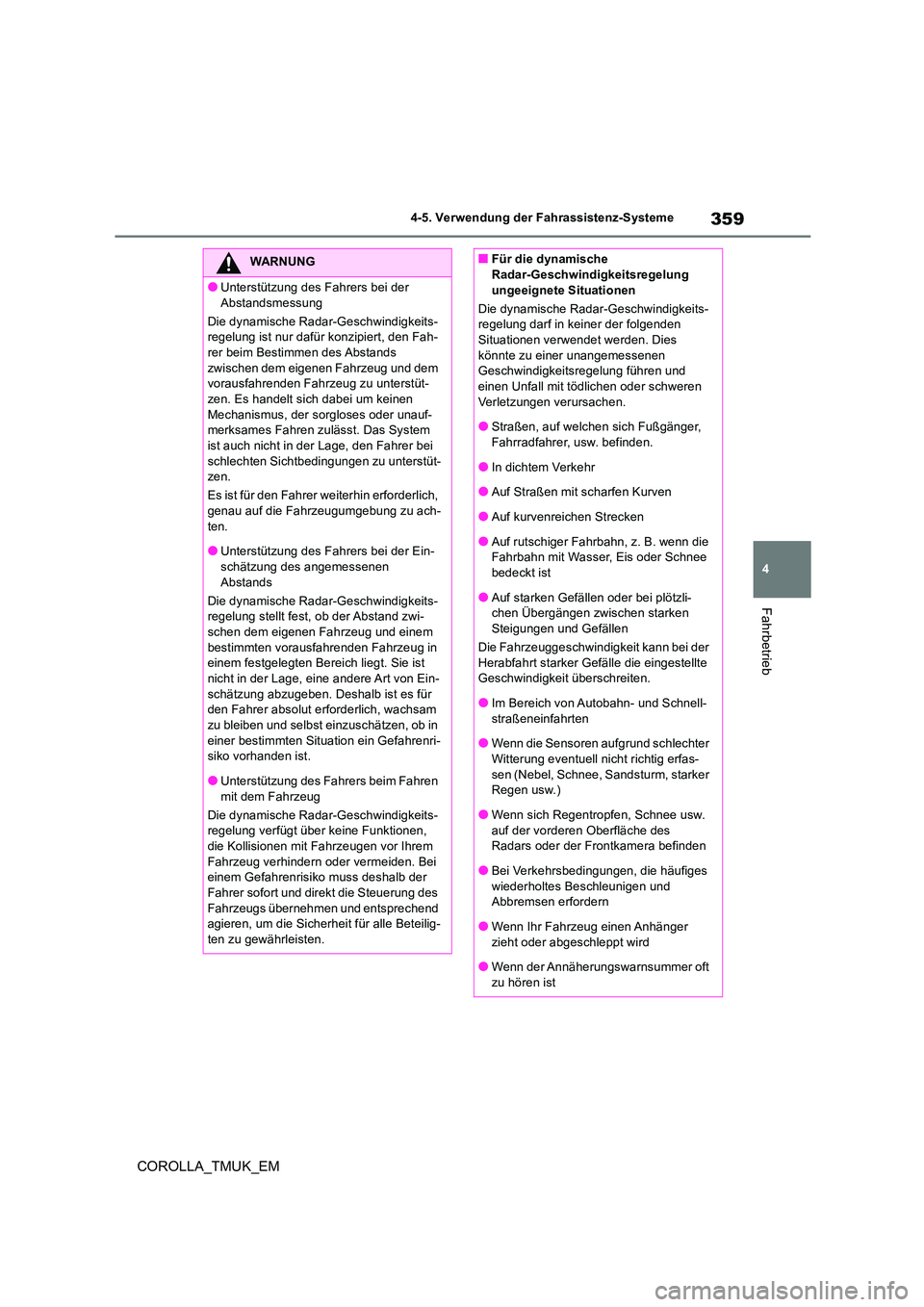

359
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
●Unterstützung des Fahrers bei der
Abstandsmessung
Die dynamische Radar-Geschwindigkeits- regelung ist nur dafür konzipiert, den Fah-rer beim Bestimmen des Abstands
zwischen dem eigenen Fahrzeug und dem vorausfahrenden Fahrzeug zu unterstüt-zen. Es handelt sich dabei um keinen
Mechanismus, der sorgloses oder unauf- merksames Fahren zulässt. Das System ist auch nicht in der Lage, den Fahrer bei
schlechten Sichtbedingungen zu unterstüt- zen.
Es ist für den Fahrer we iterhin erforderlich, genau auf die Fahrzeugumgebung zu ach-
ten.
●Unterstützung des Fahrers bei der Ein- schätzung des angemessenen
Abstands
Die dynamische Radar-Geschwindigkeits- regelung stellt fest, ob der Abstand zwi-schen dem eigenen Fahrzeug und einem
bestimmten vorausfahrenden Fahrzeug in einem festgelegten Bereich liegt. Sie ist nicht in der Lage, eine andere Art von Ein-
schätzung abzugeben. Deshalb ist es für den Fahrer absolut erforderlich, wachsam
zu bleiben und selbst einzuschätzen, ob in einer bestimmten Situation ein Gefahrenri-siko vorhanden ist.
●Unterstützung des Fahrers beim Fahren mit dem Fahrzeug
Die dynamische Radar-Geschwindigkeits- regelung verfügt über keine Funktionen,
die Kollisionen mit Fahrzeugen vor Ihrem Fahrzeug verhindern oder vermeiden. Bei einem Gefahrenrisiko muss deshalb der
Fahrer sofort und direkt die Steuerung des Fahrzeugs übernehmen und entsprechend agieren, um die Sicherheit für alle Beteilig-
ten zu gewährleisten.
■Für die dynamische Radar-Geschwindigkeitsregelung
ungeeignete Situationen
Die dynamische Radar-Geschwindigkeits- regelung darf in keiner der folgenden Situationen verwendet werden. Dies
könnte zu einer unangemessenen Geschwindigkeitsregelung führen und einen Unfall mit tödlichen oder schweren
Verletzungen verursachen.
●Straßen, auf welchen sich Fußgänger, Fahrradfahrer, usw. befinden.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Auf starken Gefällen oder bei plötzli-chen Übergängen zwischen starken Steigungen und Gefällen
Die Fahrzeuggeschwindigkeit kann bei der
Herabfahrt starker Gefälle die eingestellte Geschwindigkeit überschreiten.
●Im Bereich von Autobahn- und Schnell-
straßeneinfahrten
●Wenn die Sensoren aufgrund schlechter Witterung eventuell nicht richtig erfas-
sen (Nebel, Schnee, Sandsturm, starker Regen usw.)
●Wenn sich Regentropfen, Schnee usw.
auf der vorderen Oberfläche des Radars oder der Frontkamera befinden
●Bei Verkehrsbedingungen, die häufiges
wiederholtes Beschleunigen und Abbremsen erfordern
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird
●Wenn der Annäherungswarnsummer oft zu hören ist

360
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Dieser Modus nutzt Radar zum Erkennen von Fahrzeugen bis zu ca. 100 m vor
Ihrem Fahrzeug, bestimmt den aktuellen Fahrzeugabstand und arbeitet so, dass ein
angemessener Abstand zum vorausfahrenden Fahrzeug eingehalten wird. Der
gewünschte Fahrzeugabstand kann auch über den Fahrzeugabstandsschalter ein-
gestellt werden.
Wenn Sie bergab fahren, kann sich der Fahrzeugabstand verringern.
Beispiel für konstante Geschwindigkeitsregelung
Sofern keine vorausfahrenden Fahrzeuge vorhanden sind
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn ein vorausfahrendes Fahrzeug erscheint, dessen Geschwindigkeit gerin-
ger als die eingestellte Geschwindigkeit ist
Wenn ein Fahrzeug vor Ihnen auf der gleichen Spur fährt, reduziert das System automatisch
die Geschwindigkeit Ihres Fahrzeugs. Wenn eine größere Reduzierung der Fahrzeugge-
schwindigkeit notwendig ist, aktiviert das Sy stem die Bremsen (die Bremsleuchten schalten
sich dann ein). Das System reagiert auf Änder ungen der Geschwindigkeit des vorausfahren-
den Fahrzeugs, um den vom Fahrer eingestellt en Fahrzeugabstand einzuhalten. Die Annähe-
rungswarnung warnt Sie, wenn das System die Geschwindigkeit nicht genügend verringern
kann, um ein zu dichtes Auffahren auf das vor Ihnen fahrende Fahrzeug zu vermeiden.
Wenn der Hebel für Fahrtrichtungsanzeiger betät igt und das Fahrzeug in eine linke Fahrspur
bewegt wird, während mit einer Geschwindigk eit von 80 km/h oder mehr gefahren wird,
beschleunigt das Fahrzeug schnell, um ein vorbeifahrendes Fahrzeug zu überholen.
Beispiel für Beschleunigung
Wenn sich vor Ihnen keine Fahrzeuge mehr befinden, die langsamer sind als die
Fahren im Modus für Fahrzeugabstandsregelung
