2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

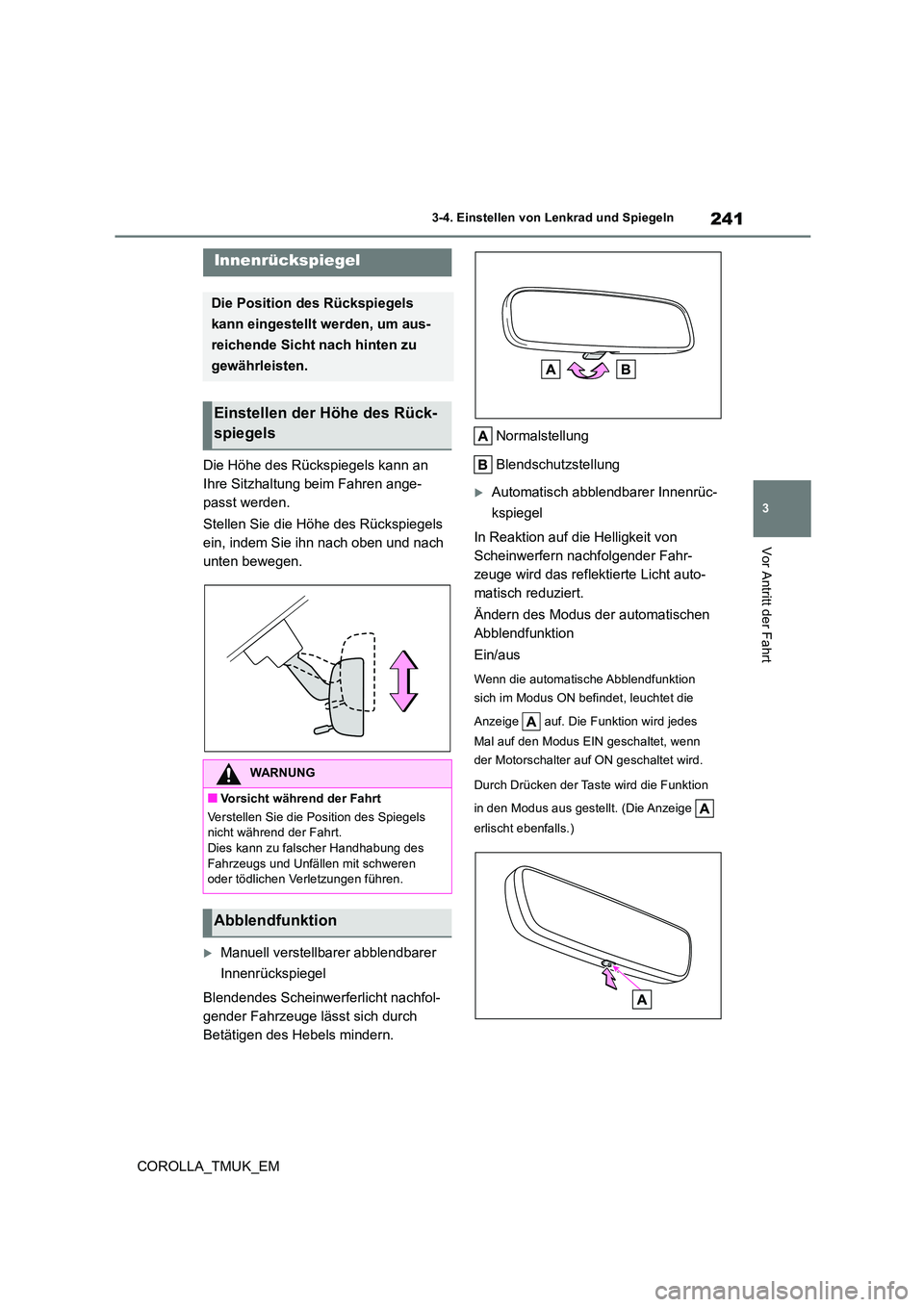

241
3
COROLLA_TMUK_EM
3-4. Einstellen von Lenkrad und Spiegeln
Vor Antritt der Fahrt
Die Höhe des Rückspiegels kann an
Ihre Sitzhaltung beim Fahren ange-
passt werden.
Stellen Sie die Höhe des Rückspiegels
ein, indem Sie ihn nach oben und nach
unten bewegen.
Manuell verstellbarer abblendbarer
Innenrückspiegel
Blendendes Scheinwerferlicht nachfol-
gender Fahrzeuge lässt sich durch
Betätigen des Hebels mindern.
Normalstellung
Blendschutzstellung
Automatisch abblendbarer Innenrüc-
kspiegel
In Reaktion auf die Helligkeit von
Scheinwerfern nachfolgender Fahr-
zeuge wird das reflektierte Licht auto-
matisch reduziert.
Ändern des Modus der automatischen
Abblendfunktion
Ein/aus
Wenn die automatische Abblendfunktion
sich im Modus ON befindet, leuchtet die
Anzeige auf. Die Funktion wird jedes
Mal auf den Modus EIN geschaltet, wenn
der Motorschalter auf ON geschaltet wird.
Durch Drücken der Taste wird die Funktion
in den Modus aus gestellt. (Die Anzeige
erlischt ebenfalls.)
Innenrückspiegel
Die Position des Rückspiegels
kann eingestellt werden, um aus-
reichende Sicht nach hinten zu
gewährleisten.
Einstellen der Höhe des Rück-
spiegels
WARNUNG
■Vorsicht während der Fahrt
Verstellen Sie die Position des Spiegels nicht während der Fahrt.
Dies kann zu falscher Handhabung des Fahrzeugs und Unfällen mit schweren oder tödlichen Verletzungen führen.
Abblendfunktion

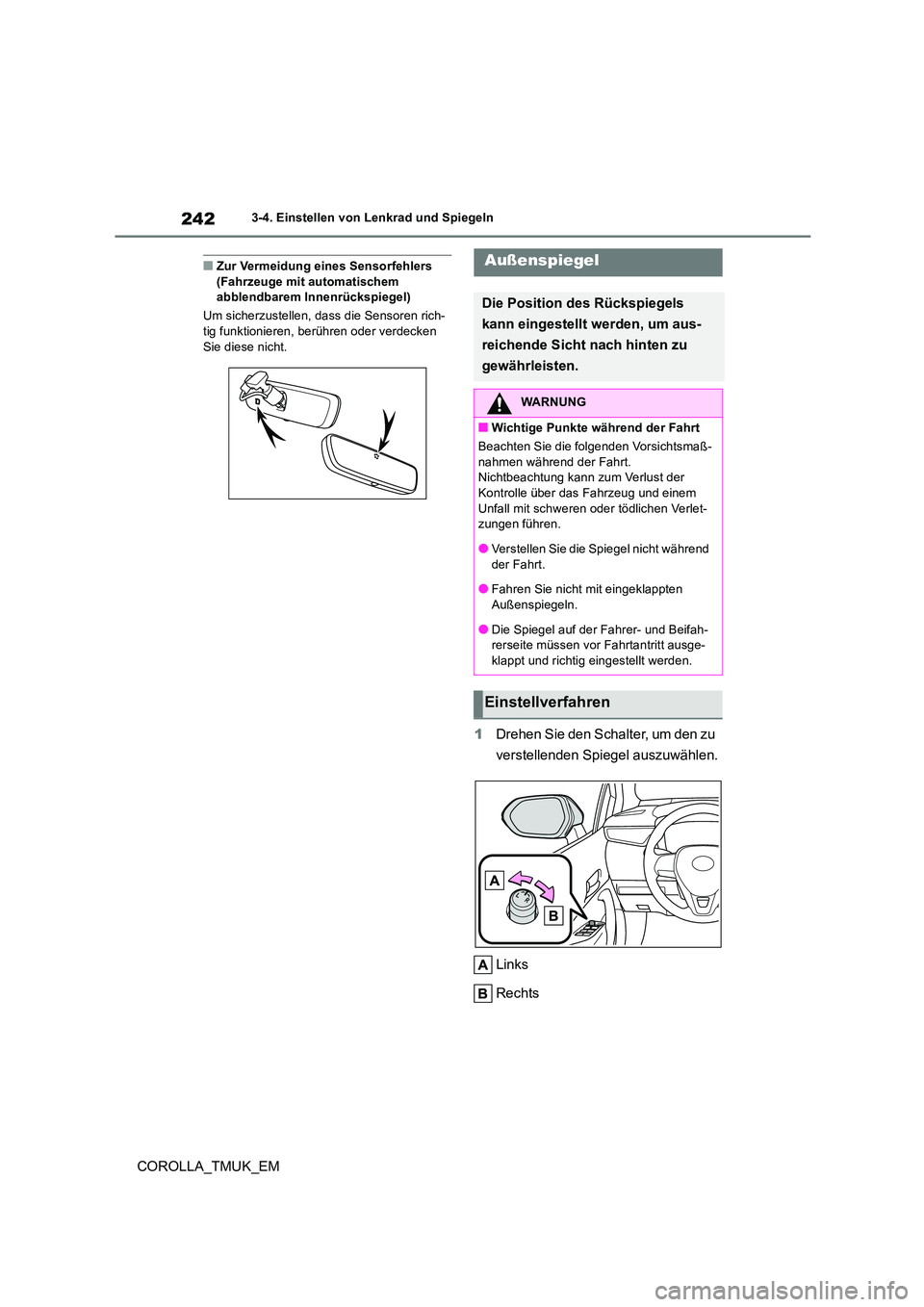

242
COROLLA_TMUK_EM
3-4. Einstellen von Lenkrad und Spiegeln
■Zur Vermeidung eines Sensorfehlers (Fahrzeuge mit automatischem abblendbarem Innenrückspiegel)
Um sicherzustellen, dass die Sensoren rich-
tig funktionieren, ber ühren oder verdecken Sie diese nicht.
1 Drehen Sie den Schalter, um den zu
verstellenden Spiegel auszuwählen.
Links
Rechts
Außenspiegel
Die Position des Rückspiegels
kann eingestellt werden, um aus-
reichende Sicht nach hinten zu
gewährleisten.
WARNUNG
■Wichtige Punkte während der Fahrt
Beachten Sie die folgenden Vorsichtsmaß- nahmen während der Fahrt.Nichtbeachtung kann zum Verlust der
Kontrolle über das Fahrzeug und einem Unfall mit schweren oder tödlichen Verlet-zungen führen.
●Verstellen Sie die Spiegel nicht während der Fahrt.
●Fahren Sie nicht mit eingeklappten
Außenspiegeln.
●Die Spiegel auf der Fahrer- und Beifah- rerseite müssen vor Fahrtantritt ausge-
klappt und richtig eingestellt werden.
Einstellverfahren

243
3
COROLLA_TMUK_EM
3-4. Einstellen von Lenkrad und Spiegeln
Vor Antritt der Fahrt
2Betätigen Sie den Schalter, um den
Spiegel zu verstellen.
Nach oben
Rechts
Nach unten
Links
■Voraussetzungen für die Verstellung des Spiegelwinkels
Der Motorschalter steht auf ACC oder ON.
■Bei beschlagenen Spiegeln
Die Außenspiegel können mit der Spiegelhei- zung von Beschlag befreit werden. Schalten
Sie die Heckscheibenheizung ein, um auch die Außenspiegelheizungen einzuschalten. ( S.520, 526)
Manuelle Ausführung
Drücken Sie den Spiegel zurück in
Richtung Fahrzeugheck.
Elektrische Ausführung
Klappt die Spiegel ein
Klappt die Spiegel aus
Wenn der Schalter zum Einklappen des
Außenspiegels in die neutrale Position
gebracht wird, werden die Außenspiegel in
den Automatik-Modus gestellt.
Der Automatik-Modus ermöglicht die Ver-
knüpfung des Einklappens oder Ausklap-
pens der Spiegel mit dem
Verriegeln/Entriegeln der Türen.
■Verwendung des Automatikmodus bei kaltem Wetter (Fahrzeuge mit automati-
schem Modus)
Wenn der Automatik-Modus bei kalter Witte- rung verwendet wird, könnten die Türspiegel festfrieren, sodass das automatische Ein-
klappen und Ausklappen nicht möglich ist. Befreien Sie in diesem Fall den Türspiegel von Eis und Schnee, betätigen Sie den Spie-
gel dann entweder mit dem manuellen Modus oder bewegen Sie den Spiegel von Hand.
WARNUNG
■Bei eingeschalteter Spiegelheizung
Berühren Sie die Oberflächen der Rück- spiegel nicht, da diese sehr heiß sein und Verbrennungen verursachen können.
Einklappen und Ausklappen
der Spiegel

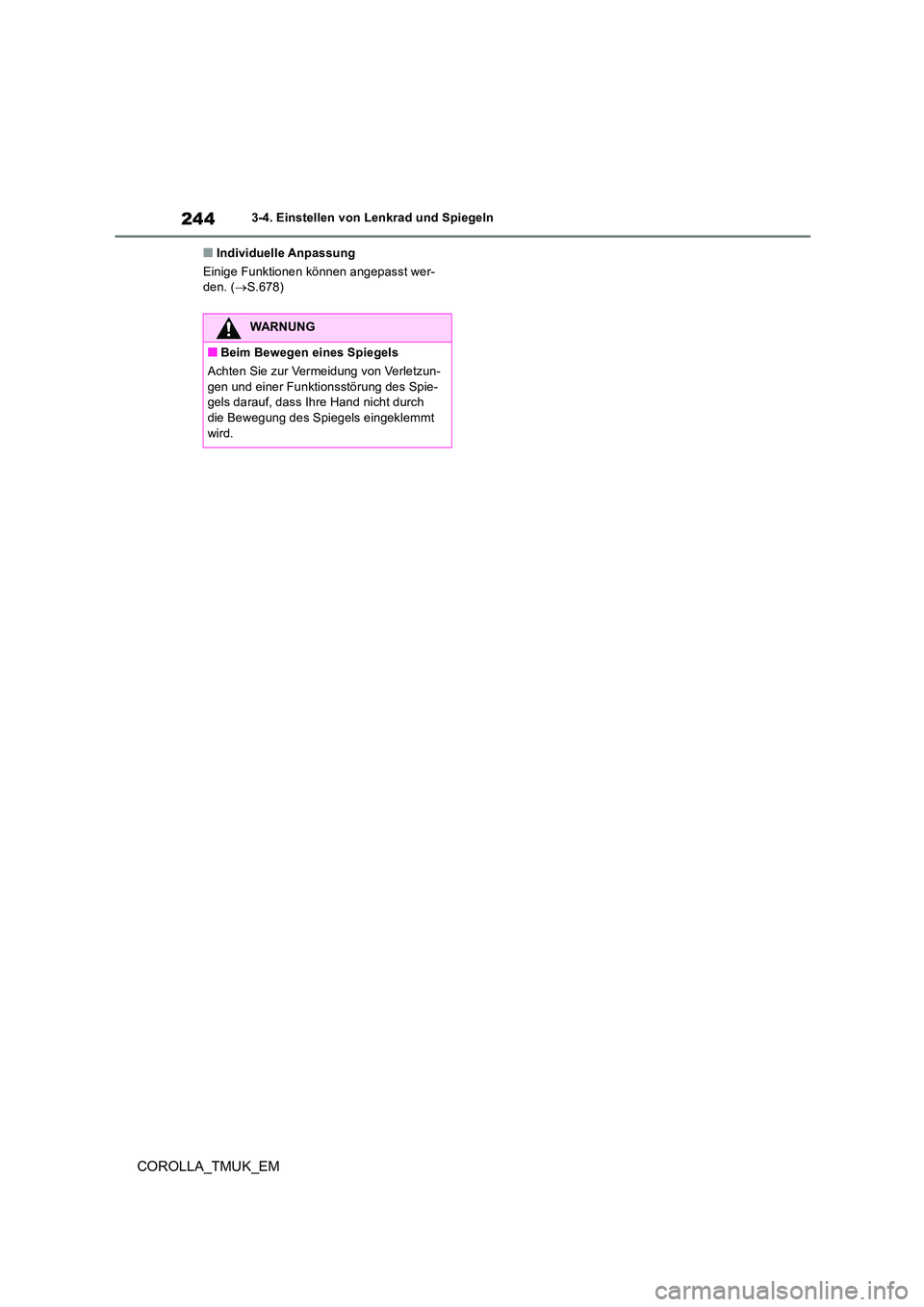

244
COROLLA_TMUK_EM
3-4. Einstellen von Lenkrad und Spiegeln
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.678)
WARNUNG
■Beim Bewegen eines Spiegels
Achten Sie zur Vermeidung von Verletzun-
gen und einer Funktionsstörung des Spie- gels darauf, dass Ihre Hand nicht durch die Bewegung des Spiegels eingeklemmt
wird.

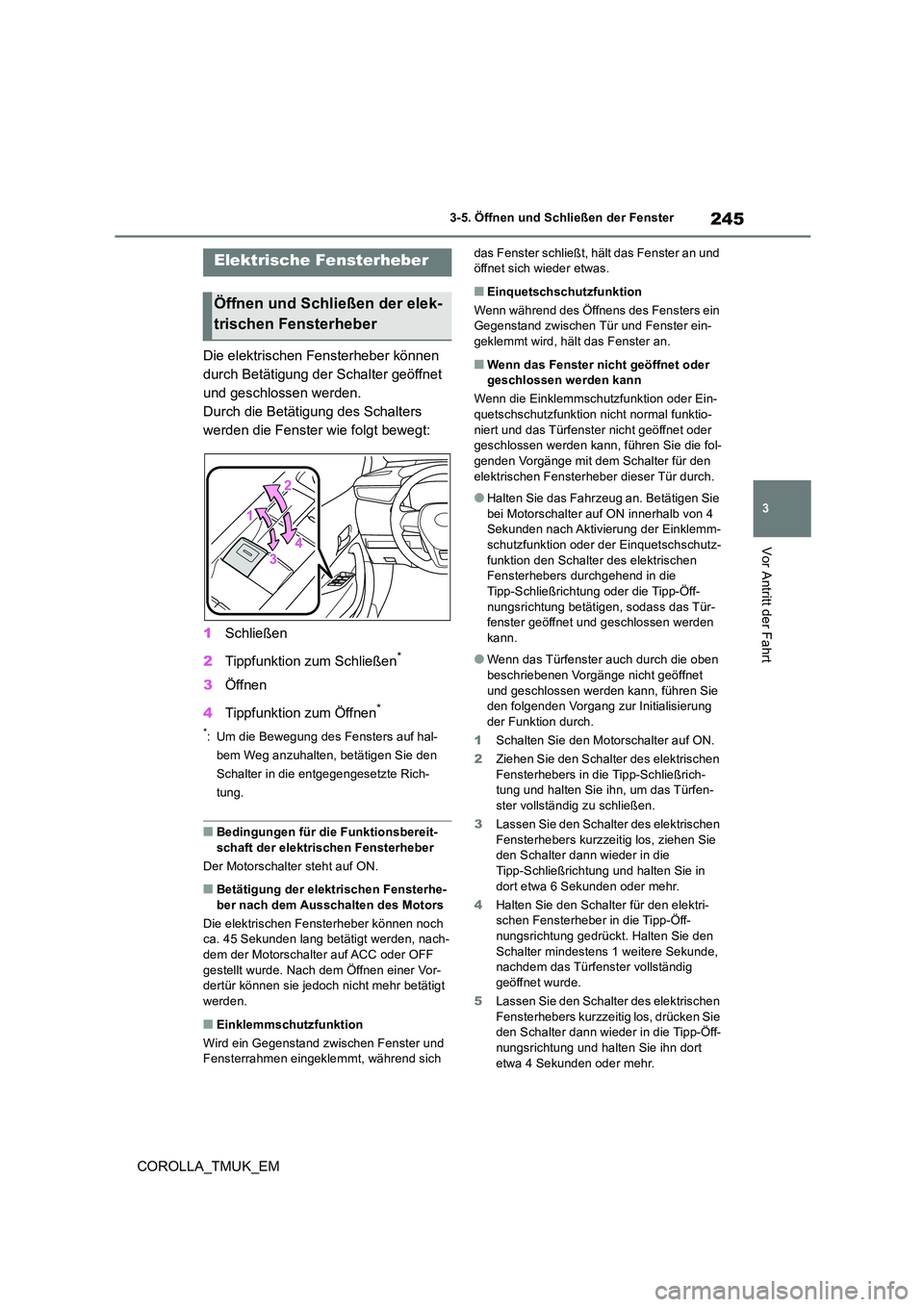

245
3
COROLLA_TMUK_EM
3-5. Öffnen und Schließen der Fenster
Vor Antritt der Fahrt
3-5.Öffnen und Sc hließ en der Fe nster
Die elektrischen Fensterheber können
durch Betätigung der Schalter geöffnet
und geschlossen werden.
Durch die Betätigung des Schalters
werden die Fenster wie folgt bewegt:
1 Schließen
2 Tippfunktion zum Schließen*
3Öffnen
4 Tippfunktion zum Öffnen*
*: Um die Bewegung des Fensters auf hal-
bem Weg anzuhalten, betätigen Sie den
Schalter in die entgegengesetzte Rich-
tung.
■Bedingungen für die Funktionsbereit-
schaft der elektrischen Fensterheber
Der Motorschalter steht auf ON.
■Betätigung der elektrischen Fensterhe- ber nach dem Ausschalten des Motors
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden, nach-
dem der Motorschalter auf ACC oder OFF gestellt wurde. Nach dem Öffnen einer Vor-dertür können sie jedoch nicht mehr betätigt
werden.
■Einklemmschutzfunktion
Wird ein Gegenstand zwischen Fenster und Fensterrahmen eingeklemmt, während sich
das Fenster schließt, hält das Fenster an und öffnet sich wieder etwas.
■Einquetschschutzfunktion
Wenn während des Öffnens des Fensters ein Gegenstand zwischen Tür und Fenster ein-
geklemmt wird, hält das Fenster an.
■Wenn das Fenster nicht geöffnet oder geschlossen werden kann
Wenn die Einklemmschutzfunktion oder Ein- quetschschutzfunktion nicht normal funktio-
niert und das Türfenster nicht geöffnet oder geschlossen werden kann, führen Sie die fol-genden Vorgänge mit dem Schalter für den
elektrischen Fensterheber dieser Tür durch.
●Halten Sie das Fahrzeug an. Betätigen Sie
bei Motorschalter auf ON innerhalb von 4 Sekunden nach Aktivierung der Einklemm-schutzfunktion oder der Einquetschschutz-
funktion den Schalter des elektrischen Fensterhebers durchgehend in die Tipp-Schließrichtung oder die Tipp-Öff-
nungsrichtung betätigen, sodass das Tür- fenster geöffnet und geschlossen werden kann.
●Wenn das Türfenster auch durch die oben beschriebenen Vorgänge nicht geöffnet
und geschlossen werden kann, führen Sie den folgenden Vorgang zur Initialisierung der Funktion durch.
1 Schalten Sie den Motorschalter auf ON.
2 Ziehen Sie den Schalter des elektrischen
Fensterhebers in die Tipp-Schließrich- tung und halten Sie ihn, um das Türfen-ster vollständig zu schließen.
3 Lassen Sie den Schalter des elektrischen
Fensterhebers kurzzeitig los, ziehen Sie den Schalter dann wieder in die Tipp-Schließrichtung und halten Sie in
dort etwa 6 Sekunden oder mehr.
4 Halten Sie den Schalter für den elektri- schen Fensterheber in die Tipp-Öff-nungsrichtung gedrückt. Halten Sie den
Schalter mindestens 1 weitere Sekunde, nachdem das Türfenster vollständig geöffnet wurde.
5 Lassen Sie den Schalter des elektrischen
Fensterhebers kurzzeitig los, drücken Sie den Schalter dann wieder in die Tipp-Öff-nungsrichtung und halten Sie ihn dort
etwa 4 Sekunden oder mehr.
Elektrische Fensterheber
Öffnen und Schließen der elek-
trischen Fensterheber

246
COROLLA_TMUK_EM
3-5. Öffnen und Schließen der Fenster
6 Ziehen Sie den Schalter für den elektri- schen Fensterheber wieder in die Tipp-Schließposition und halten Sie ihn.
Halten Sie den Schalter mindestens 1 weitere Sekunde, nachdem das Türfen-ster vollständig geschlossen wurde.
Wenn Sie den Schalter loslassen, während
das Fenster in Bewegung ist, müssen Sie von vorn beginnen.Wenn sich die Bewegung des Fensters
umkehrt und dieses nicht vollständig geschlossen oder geöffnet werden kann, las-sen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Kombinierter Betrieb von Türverriege-
lung und Fenster
●Fahrzeuge ohne intelligentes Einstiegs- &
Startsystem: Die mit einem elektrischen Fensterheber ausgestatteten Fenster kön-
nen mit dem Schlüssel geöffnet und
geschlossen werden.* (S.183)
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Die mit einem elektrischen Fensterheber ausgestatteten Fenster kön-
nen mit dem mechanischen Schlüssel
geöffnet und geschlossen werden.*
(S.654)
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit der
Fernbedienung geöffnet und geschlossen
werden.* ( S.182)*: Diese Einstellungen müssen bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt angepasst wer-
den.
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.678)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur
Folge haben.
■Schließen der Fenster
●Der Fahrer ist verantwortlich für die Bedienung aller elektrischen Fensterhe-
ber, einschließlich derer der Fahrgäste. Um eine versehentliche Bedienung, ins-besondere durch ein Kind, zu vermei-
den, lassen Sie Kinder nicht die elektrischen Fensterheber bedienen. Körperteile von Kindern und anderen
Insassen können vom Fenster mit dem elektrischen Fensterheber eingeklemmt werden. Befindet sich ein Kind im Fahr-
zeug, wird außerdem die Verwendung des Fensterverriegelungsschalters empfohlen. ( S.247)
●Stellen Sie sicher, dass kein Insasse einen Körperteil in eine Lage bringt, in der die Gefahr des Einklemmens durch
elektrisch betätigte Fenster besteht.
●Wenn Sie die Fernbedienung, den
Schlüssel oder den mechanischen Schlüssel verwenden und die elektri-schen Fensterheber betätigen, betäti-
gen Sie die elektrischen Fensterheber erst, wenn Sie sich vergewissert haben, dass kein Insasse ein Körperteil in dem
Fenster einklemmen kann. Lassen Sie außerdem kein Kind die Fenster mit der Fernbedienung, dem Schlüssel oder
dem mechanischen Schlüssel betäti- gen. Es ist möglich, dass Kinder oder andere Insassen vom Fenster mit dem
elektrischen Fensterheber eingeklemmt werden.

247
3
COROLLA_TMUK_EM
3-5. Öffnen und Schließen der Fenster
Vor Antritt der Fahrt
Mit dieser Funktion kann verhindert
werden, dass Kinder unbeabsichtigt ein
Beifahrerfenster öffnen oder schließen.
Drücken Sie den Schalter.
Die Anzeige leuchtet auf und die Bei-
fahrerfenster werden gesperrt.
Die Fenster der Beifahrerseite können mit
dem Schalter des Fahrers auch bei aktivier-
tem Verriegelungsschalter geöffnet und
geschlossen werden.
■Bedingungen für die Funktionsbereit- schaft der elektrischen Fensterheber
Der Motorschalter steht auf ON.
■Wenn die Batterie abgeklemmt wird
Der Fensterverriegelungsschalter ist deakti-
viert. Drücken Sie bei Bedarf den Fensterver- riegelungsschalter, nachdem die Batterie wieder angeschlossen wurde.
WARNUNG
●Schalten Sie beim Aussteigen des Fahr-
zeugs den Motorschalter aus, nehmen Sie den Schlüssel mit und verlassen Sie das Fahrzeug mit dem Kind. Es kann zu
versehentlichen Betätigungen aufgrund von Spielereien usw. führen, die mögli-cherweise einen Unfall verursachen.
■Einklemmschutzfunktion
●Aktivieren Sie die Einklemmschutzfunk-tion nie absichtlich, indem Sie versu-chen, einen Teil Ihres Körpers
einzuklemmen.
●Wenn ein Gegenstand oder Körperteil kurz vor dem vollständigen Schließen
des Fensters eingeklemmt wird, löst die Einklemmschutzfunktion möglicher-weise nicht aus. Achten Sie darauf,
dass kein Teil Ihres Körpers im Fenster eingeklemmt wird.
■Einquetschschutzfunktion
●Aktivieren Sie die Einquetschschutz-
funktion nie absichtlich, indem Sie ver- suchen, einen Teil Ihres Körpers oder ein Kleidungsstück einzuklemmen.
●Wenn etwas kurz vor dem vollständigen Öffnen des Fensters eingeklemmt wird,
funktioniert die Einquetschschutzfunk- tion möglicherweise nicht. Achten Sie darauf, dass kein Teil Ihres Körpers
oder Ihrer Kleidung im Fenster einge- klemmt wird.
Versehentliche Bedienung ver-
hindern (Fensterverriegelungs-
schalter)

248
COROLLA_TMUK_EM
3-5. Öffnen und Schließen der Fenster
*: Je nach Ausstattung
■Öffnen und Schließen der elektro-
nischen Sonnenblende
1 Öffnet die elektronische Sonnen-
blende*
Schieben Sie den Schalter nach
hinten und halten Sie ihn in dieser Position.
Die elektronische Sonnenblende öffnet sich
automatisch vollständig.
2 Schließt die elektronische Sonnen-
blende*
Schieben Sie den Schalter nach
vorn und halten Sie ihn in dieser Position.
Die elektronische Sonnenblende schließt
sich automatisch vollständig.
Wenn das Panorama-Schiebedach nicht
vollständig geschlossen ist, wird es vor dem
Schließen der elektronischen Sonnenblende
vollständig geschlossen.
*: Schieben Sie den Schalter
schnell in eine Richtung und lassen Sie
ihn dann los, um die Bewegung der elek-
tronischen Sonnenblende auf halbem
Weg anzuhalten.
■Anheben und Absenken des Pan-
orama-Schiebedachs
Drücken Sie leicht den Schalter
um das Panorama-Schiebedach anzu-
heben.*
Wenn das Panorama-Schiebedach angeho-
ben wird, öffnet sich die elektronische Son-
nenblende bis zur halb geöffneten Position
des Dachs.
*: Drücken Sie erneut leicht den Schalter
, um das Panorama-Schiebe-
dach auf halbem Weg anzuhalten.
Drücken Sie leicht den Schalter um
das Panorama-Sc hiebedach abzusenken.
Das Panorama-Schiebedach kann nur dann
abgesenkt werden, wenn es sich in der
angehobenen Position befindet.
Panorama-Schiebedach*
Verwenden Sie die Schalter an der
Decke, um das Panorama-Schie-
bedach und die elektronische Son-
nenblende zu bedienen.
Bedienung des Pan-
orama-Schiebedachs
