2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

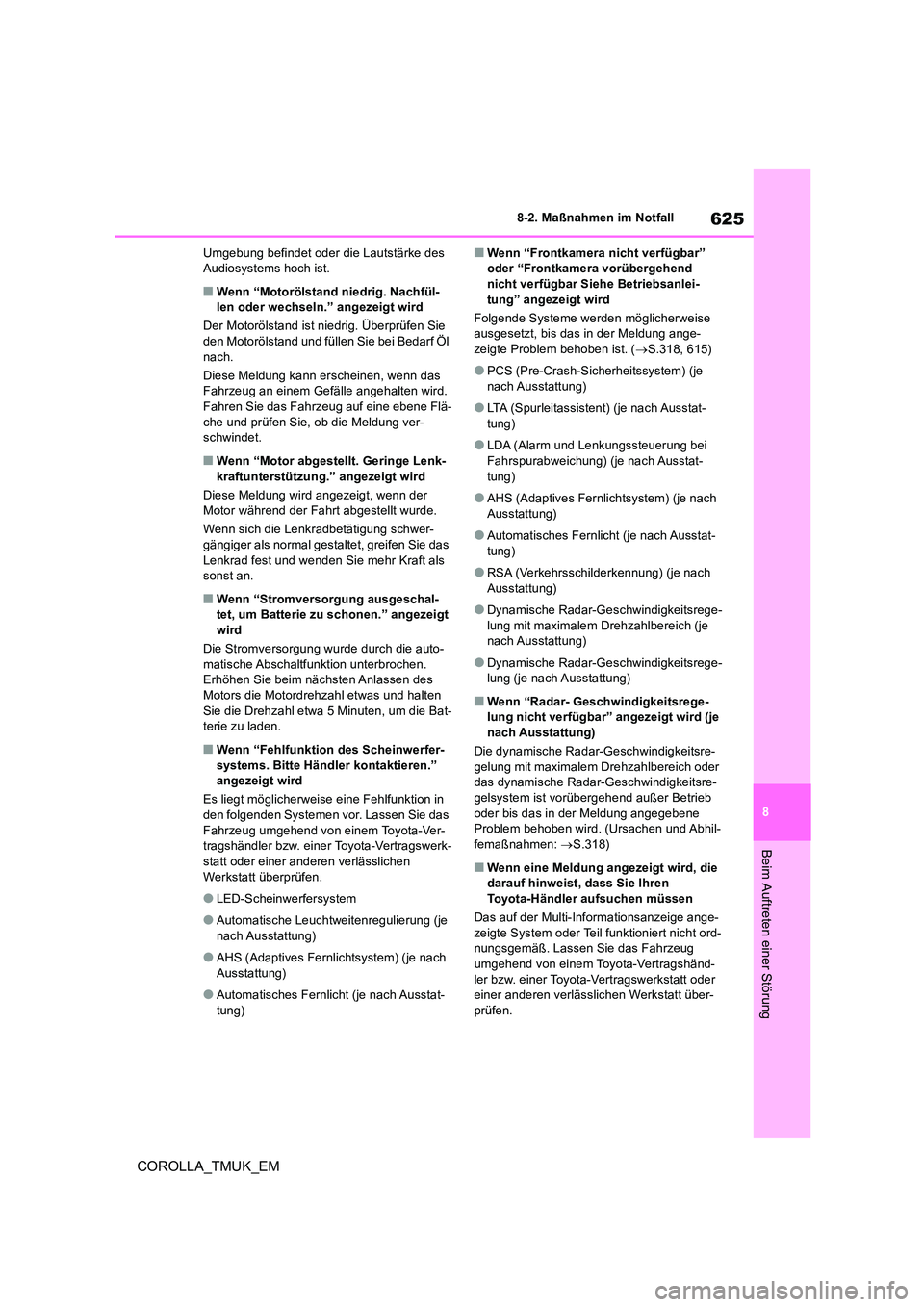

625
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Umgebung befindet oder die Lautstärke des Audiosystems hoch ist.
■Wenn “Motorölstand niedrig. Nachfül-len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl nach.
Diese Meldung kann erscheinen, wenn das Fahrzeug an einem Gefälle angehalten wird.
Fahren Sie das Fahrzeug auf eine ebene Flä- che und prüfen Sie, ob die Meldung ver-schwindet.
■Wenn “Motor abgestellt. Geringe Lenk-
kraftunterstützung.” angezeigt wird
Diese Meldung wird angezeigt, wenn der Motor während der Fahrt abgestellt wurde.
Wenn sich die Lenkradbetätigung schwer- gängiger als normal gestaltet, greifen Sie das
Lenkrad fest und wenden Sie mehr Kraft als sonst an.
■Wenn “Stromversorgung ausgeschal-tet, um Batterie zu schonen.” angezeigt
wird
Die Stromversorgung wurde durch die auto- matische Abschaltfunktion unterbrochen. Erhöhen Sie beim nächsten Anlassen des
Motors die Motordrehzahl etwas und halten Sie die Drehzahl etwa 5 Minuten, um die Bat-terie zu laden.
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor. Lassen Sie das
Fahrzeug umgehend von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
●LED-Scheinwerfersystem
●Automatische Leuchtweitenregulierung (je nach Ausstattung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernlicht (je nach Ausstat-tung)
■Wenn “Frontkamera nicht verfügbar” oder “Frontkamera vorübergehend nicht verfügbar Siehe Betriebsanlei-
tung” angezeigt wird
Folgende Systeme werden möglicherweise ausgesetzt, bis das in der Meldung ange-zeigte Problem behoben ist. ( S.318, 615)
●PCS (Pre-Crash-Sicherheitssystem) (je nach Ausstattung)
●LTA (Spurleitassistent) (je nach Ausstat-tung)
●LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (je nach Ausstat-
tung)
●AHS (Adaptives Fernlichtsystem) (je nach
Ausstattung)
●Automatisches Fernlicht (je nach Ausstat-
tung)
●RSA (Verkehrsschilderkennung) (je nach
Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich (je nach Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-lung (je nach Ausstattung)
■Wenn “Radar- Geschwindigkeitsrege-lung nicht verfügbar” angezeigt wird (je
nach Ausstattung)
Die dynamische Radar-Geschwindigkeitsre- gelung mit maximalem Drehzahlbereich oder das dynamische Radar-Geschwindigkeitsre-
gelsystem ist vorübergehend außer Betrieb oder bis das in der Meldung angegebene Problem behoben wird. (Ursachen und Abhil-
femaßnahmen: S.318)
■Wenn eine Meldung angezeigt wird, die darauf hinweist, dass Sie Ihren Toyota-Händler aufsuchen müssen
Das auf der Multi-Informationsanzeige ange-
zeigte System oder Teil funktioniert nicht ord- nungsgemäß. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-prüfen.

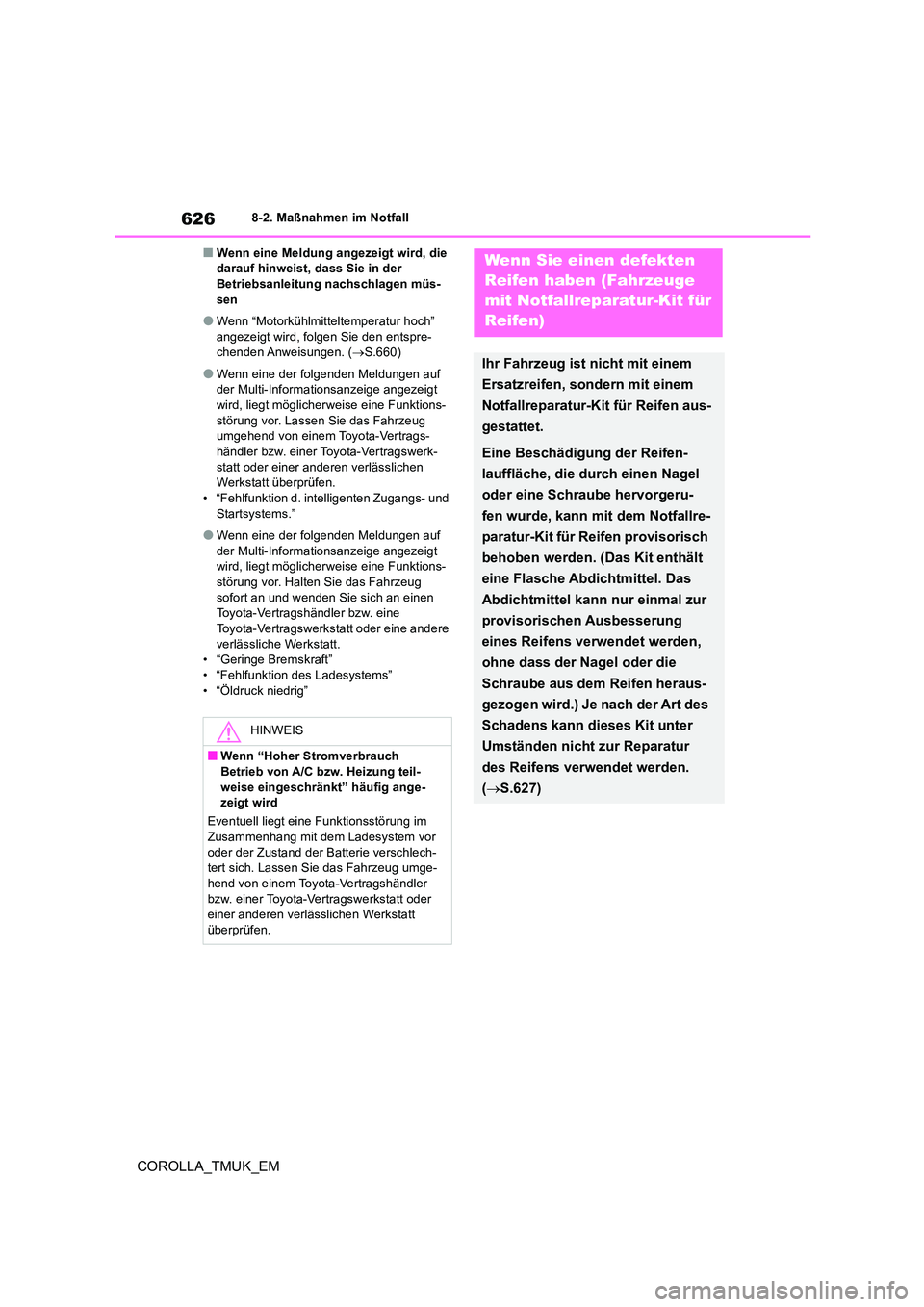

626
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■Wenn eine Meldung angezeigt wird, die darauf hinweist, dass Sie in der Betriebsanleitung nachschlagen müs-
sen
●Wenn “Motorkühlmitteltemperatur hoch”
angezeigt wird, folgen Sie den entspre- chenden Anweisungen. ( S.660)
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt wird, liegt möglicherweise eine Funktions-
störung vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.• “Fehlfunktion d. intelligenten Zugangs- und
Startsystems.”
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt wird, liegt möglicherweise eine Funktions-störung vor. Halten Sie das Fahrzeug
sofort an und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt. • “Geringe Bremskraft”• “Fehlfunktion des Ladesystems”
• “Öldruck niedrig”
HINWEIS
■Wenn “Hoher Stromverbrauch
Betrieb von A/C bzw. Heizung teil- weise eingeschränkt” häufig ange-zeigt wird
Eventuell liegt eine Funktionsstörung im
Zusammenhang mit dem Ladesystem vor oder der Zustand der Batterie verschlech-tert sich. Lassen Sie das Fahrzeug umge-
hend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notfallreparatur-Kit für
Reifen)
Ihr Fahrzeug ist nicht mit einem
Ersatzreifen, sondern mit einem
Notfallreparatur-Kit für Reifen aus-
gestattet.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfallre-
paratur-Kit für Reifen provisorisch
behoben werden. (Das Kit enthält
eine Flasche Abdichtmittel. Das
Abdichtmittel kann nur einmal zur
provisorischen Ausbesserung
eines Reifens verwendet werden,
ohne dass der Nagel oder die
Schraube aus dem Reifen heraus-
gezogen wird.) Je nach der Art des
Schadens kann dieses Kit unter
Umständen nicht zur Reparatur
des Reifens verwendet werden.
( S.627)

627
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf P
(Multidrive) oder N (Schaltgetriebe).
 Schalten Sie den Motor aus.
 Schalten Sie die Warnblinkanlage
ein.
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands kann die
Öffnung vergrößern und die Reparatur
mit dem Reparatur-Kit unmöglich
machen.
■Ein defekter Reifen, der nicht mit dem Notfallreparatur-Kit für Reifen repariert
werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für Reifen repa-riert werden. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Wenn der Reifen durch Fahren mit zu nied-rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer belie-bigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad
gelöst hat
●Wenn der Schnitt oder die Beschädigung
an der Lauffläche 4 mm lang oder länger ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt
sind
●Wenn mehr als 2 scharfe Gegenstände
wie Nägel oder Schrauben das Profil eines einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässli-
chen Werkstatt reparieren oder
auswechseln. Reifen können mit
dem Notfallreparatur-Kit nur provi-
sorisch repariert werden. Lassen
Sie den Reifen so schnell wie
möglich reparieren oder auswech-
seln.
WARNUNG
■Wenn Sie einen defekten Reifen
haben
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.Bei einem defekten Reifen kann schon
das Fahren einer kurzen Strecke irrepa- rable Schäden an Reifen und Rad verur-sachen, die zu einem Unfall führen
können.
Vor der Reparatur des Reifens

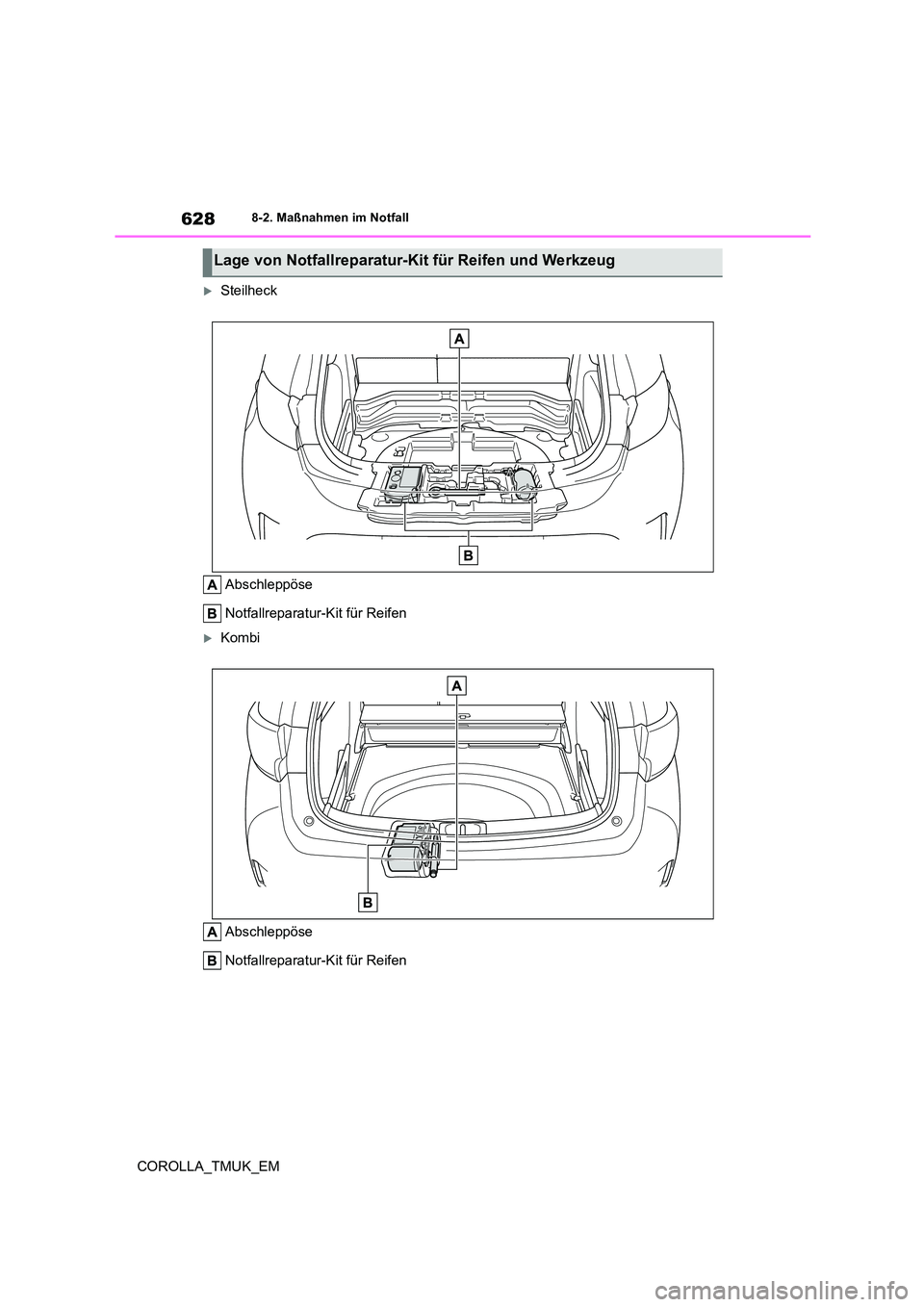

628
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Steilheck
Abschleppöse
Notfallreparatur-Kit für Reifen
Kombi
Abschleppöse
Notfallreparatur-Kit für Reifen
Lage von Notfallreparatur-Kit für Reifen und Werkzeug

629
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Flasche
Aufkleber
Düse
Kompressor
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Netzstecker
■Hinweis zur Überprüfung des Notfallre- paratur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsda- tum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche ange- geben. Verwenden Sie das Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum.
Andernfalls können Reparaturen mit dem
Notfallreparatur-Kit für Reifen möglicher- weise nicht ordnungs gemäß durchgeführt werden.
■Notfallreparatur-Kit für Reifen
●Das Notfallreparatur-Kit für Reifen ist dafür vorgesehen, Fahrzeugreifen mit Luft zu
befüllen.
●Das Dichtmittel weist eine begrenzte Halt-
barkeit auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel muss vor dem Ablaufdatum ausgetauscht wer-
den. Wenden Sie sich für einen Austausch an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
●Das Dichtmittel im Notfallreparatur-Kit für
Reifen kann nur einmal verwendet werden, um einen einzelnen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwen-
det wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-händler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt, um eine neue Flasche zu erwerben. Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen
-30°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen
und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert wurden. Verwenden Sie es nicht für Reifen
mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf Ihre Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf ein Rad oder die Oberfläche der Karosserie gelangt, muss es sofort entfernt werden, da dies später
eventuell nicht mehr möglich ist. Wischen Sie das Dichtmittel sofort mit einem feuch-ten Tuch ab.
●Während des Einsatzes des Repara-tur-Kits entsteht ein lautes Geräusch. Dies
deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie es nicht zum Kontrollieren
oder Anpassen des Reifendrucks.
Komponenten des Notfallrepa-
ratur-Kits für Reifen

630
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Steilheck
1 Öffnen Sie die Bodenplatte.
( S.539)
2 Nehmen Sie das Notfallrepara-
tur-Kit für Reifen heraus. ( S.628)
Kombi
1 Klappen Sie den Griff der Boden-
platte hoch und entfernen Sie dann
die Bodenplatte.
2 Nehmen Sie das Notfallrepara-
tur-Kit für Reifen heraus.
1 Kombi: Nehmen Sie das Repara-
tur-Kit aus dem Beutel heraus.
2 Bringen Sie den im Reparatur-Kit
für Reifen enthaltenen Aufkleber an
WARNUNG
■Vorsicht während der Fahrt
●Lagern Sie das Reparatur-Kit im Gepäc-
kraum. Andernfalls besteht bei einem Unfall oder bei plötzlichem Bremsen Verlet-
zungsgefahr.
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies kann zu einem Unfall mit der Folge tödlicher
oder schwerer Verletzungen führen.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der Ori-
ginal-Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repariert wurden, könnte dies zu einem Unfall mit
der Folge schwerer oder tödlicher Ver- letzungen führen.
■Vorsichtsmaßnahmen bei Verwen-
dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha- det Ihrer Gesundheit. Wenn Sie Dicht-mittel verschluckt haben, trinken Sie so
viel Wasser wie möglich und gehen Sie dann sofort zum Arzt.
●Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort mit Wasser ab. Wenn Sie sich weiterhin
unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfallre-
paratur-Kits für Reifen
Notfallreparaturverfahren

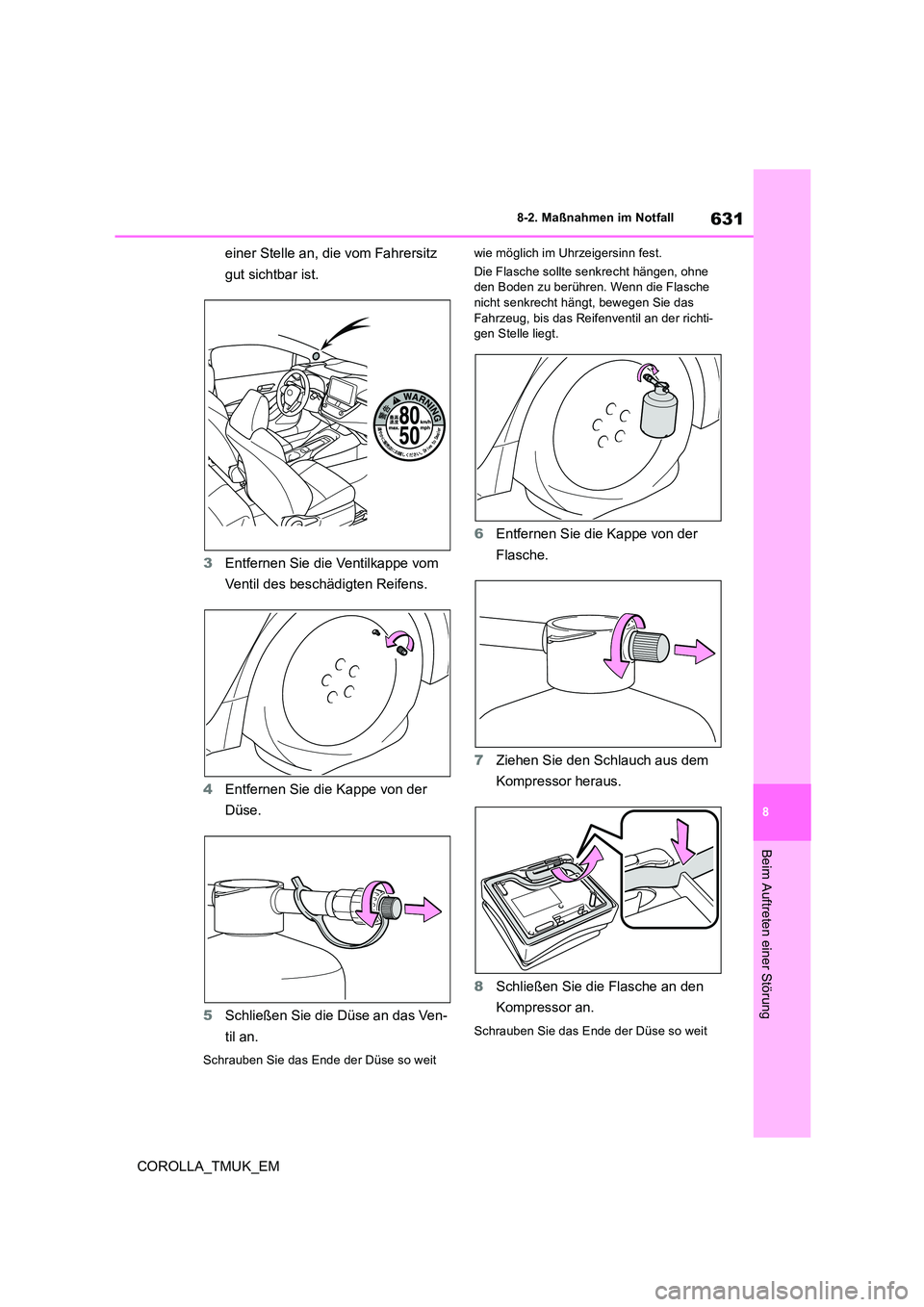

631
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
einer Stelle an, die vom Fahrersitz
gut sichtbar ist.
3 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
4 Entfernen Sie die Kappe von der
Düse.
5 Schließen Sie die Düse an das Ven-
til an.
Schrauben Sie das Ende der Düse so weit
wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen, ohne den Boden zu berühren. Wenn die Flasche nicht senkrecht hängt, bewegen Sie das
Fahrzeug, bis das Reifenventil an der richti- gen Stelle liegt.
6 Entfernen Sie die Kappe von der
Flasche.
7 Ziehen Sie den Schlauch aus dem
Kompressor heraus.
8 Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so weit

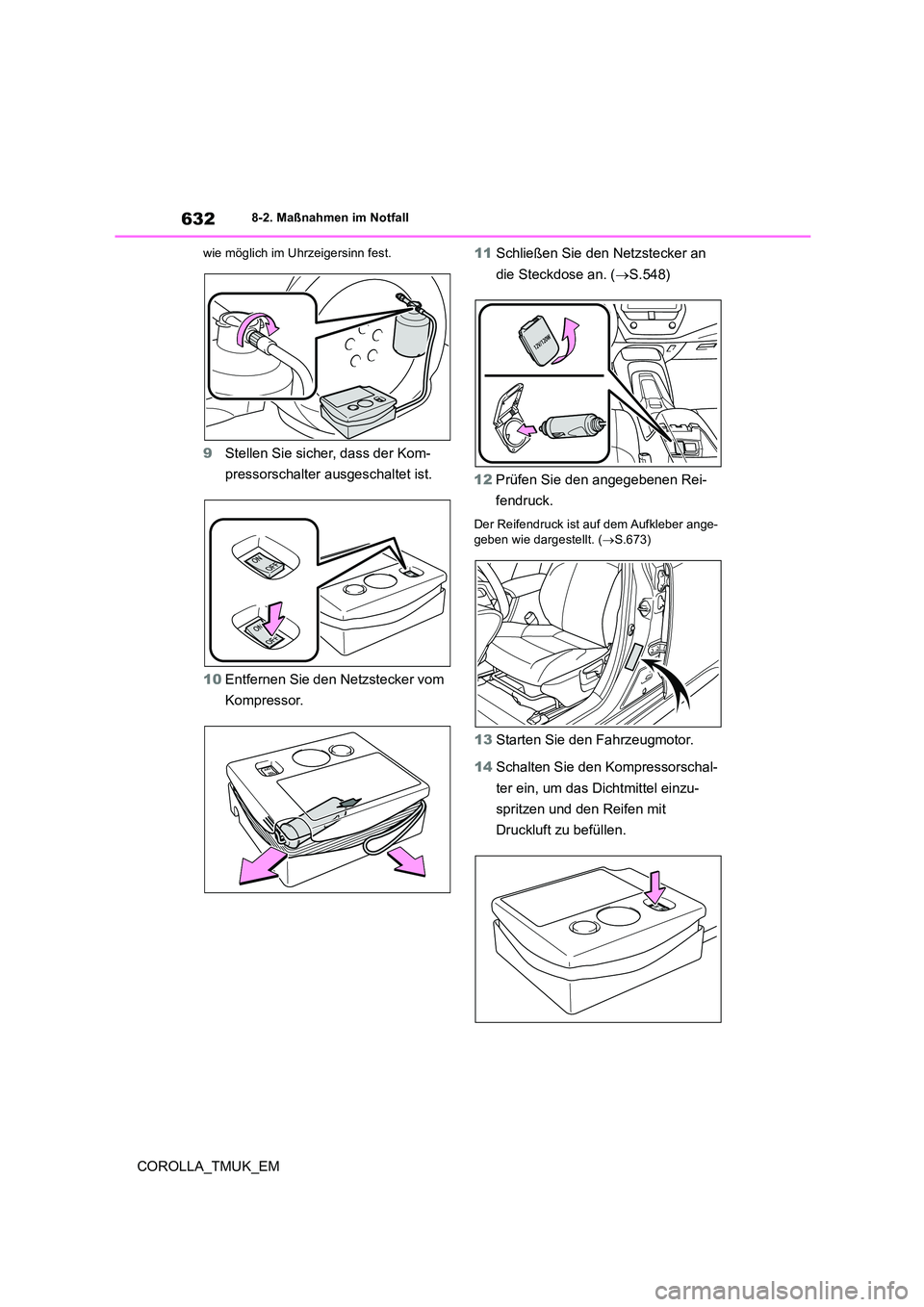

632
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
wie möglich im Uhrzeigersinn fest.
9 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
10 Entfernen Sie den Netzstecker vom
Kompressor.
11 Schließen Sie den Netzstecker an
die Steckdose an. ( S.548)
12 Prüfen Sie den angegebenen Rei-
fendruck.
Der Reifendruck ist auf dem Aufkleber ange- geben wie dargestellt. ( S.673)
13Starten Sie den Fahrzeugmotor.
14 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen mit
Druckluft zu befüllen.
