2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

385
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

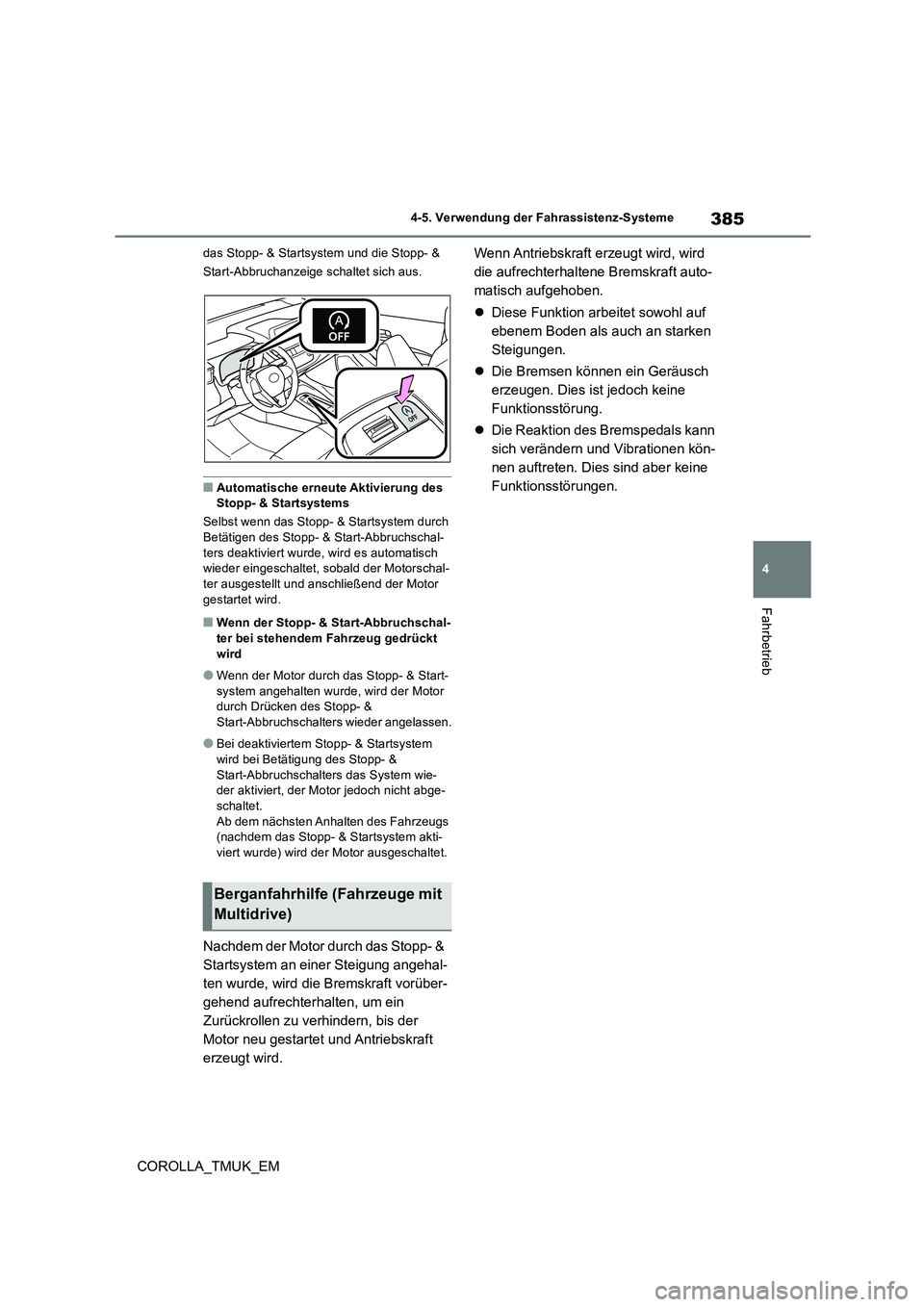

das Stopp- & Startsystem und die Stopp- &
Start-Abbruchanzeige schaltet sich aus.
■Automatische erneute Aktivierung des Stopp- & Startsystems
Selbst wenn das Stopp- & Startsystem durch
Betätigen des Stopp- & Start-Abbruchschal- ters deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Motorschal-
ter ausgestellt und anschließend der Motor gestartet wird.
■Wenn der Stopp- & Start-Abbruchschal-ter bei stehendem Fahrzeug gedrückt
wird
●Wenn der Motor durch das Stopp- & Start-
system angehalten wurde, wird der Motor durch Drücken des Stopp- & Start-Abbruchschalters wieder angelassen.
●Bei deaktiviertem Stopp- & Startsystem wird bei Betätigung des Stopp- &
Start-Abbruchschalters das System wie- der aktiviert, der Motor jedoch nicht abge-schaltet.
Ab dem nächsten Anhalten des Fahrzeugs (nachdem das Stopp- & Startsystem akti-viert wurde) wird der Motor ausgeschaltet.
Nachdem der Motor durch das Stopp- &
Startsystem an einer Steigung angehal-
ten wurde, wird die Bremskraft vorüber-
gehend aufrechterhalten, um ein
Zurückrollen zu verhindern, bis der
Motor neu gestartet und Antriebskraft
erzeugt wird.
Wenn Antriebskraft erzeugt wird, wird
die aufrechterhaltene Bremskraft auto-
matisch aufgehoben.
 Diese Funktion arbeitet sowohl auf
ebenem Boden als auch an starken
Steigungen.
 Die Bremsen können ein Geräusch
erzeugen. Dies ist jedoch keine
Funktionsstörung.
 Die Reaktion des Bremspedals kann
sich verändern und Vibrationen kön-
nen auftreten. Dies sind aber keine
Funktionsstörungen.
Berganfahrhilfe (Fahrzeuge mit
Multidrive)

386
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
Steuerschalter für die Instrumente
Ein-/Ausschalten des Toter-Winkel-Monitors.
Außenspiegelanzeigen
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel oder ein sich schnell von
hinten einem toten Winkel näherndes Fahr-
zeug erfasst wird, leuchtet die Außenspiege-
lanzeige auf der erfassten Seite auf. Wenn
der Hebel für den Fahrtrichtungsanzeiger in
die Richtung der erfassten Seite bewegt
wird, blinkt die Außenspiegelanzeige.
BSM-Anzeige
Leuchtet auf, wenn der Toter-Winkel-Monitor
aktiviert wird
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiege-
lanzeige möglicherweis e schwer zu erken- nen.
■Wenn“BSM nicht verfügbar.” auf der Multi-Informationsanzeige angezeigt
wird
Es haften möglicherweise Eis, Schnee, Schlamm usw. an der hinteren Stoßstange im Bereich der Sensoren. ( S.391) Das System
sollte nach dem Entfernen von Eis, Schnee, Schlamm usw. von der hinteren Stoßstange wieder normal funktionieren. Außerdem funk-
tionieren die Sensoren möglicherweise nicht ordnungsgemäß, wenn in sehr heißer oder kalter Umgebung gefahren wird.
BSM (Toter-Winkel-Moni-
tor)*
Der Toter-Winkel-Monitor ist ein
System, das die hinteren Seitenra-
darsensoren auf der linken und
rechten Innenseite der hinteren
Stoßstange verwendet, um den
Fahrer beim Spurwechseln zu
unterstützen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vor-sichtig, achten Sie dabei auf Ihre Umge-
bung.
Der Toter-Winkel-Monitor ist eine ergän- zende Funktion, die den Fahrer darauf aufmerksam macht, dass sich ein Fahr-
zeug im toten Winkel befindet oder dass sich ein Fahrzeug schnell von hinten dem
toten Winkel nähert. Verlassen Sie sich nicht zu stark auf den Toter-Winkel-Moni-tor. Da die Funktion nicht beurteilen kann,
ob ein sicherer Wechsel der Fahrspur möglich ist, kann ein zu starkes Verlassen auf die Funktion zu einem Unfall mit
Todesfolge oder schweren Verletzungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht ordnungsge-
mäß funktioniert, ist es für den Fahrer erforderlich, die Sicher heit selbst visuell zu überprüfen.
Systemkomponenten

387
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

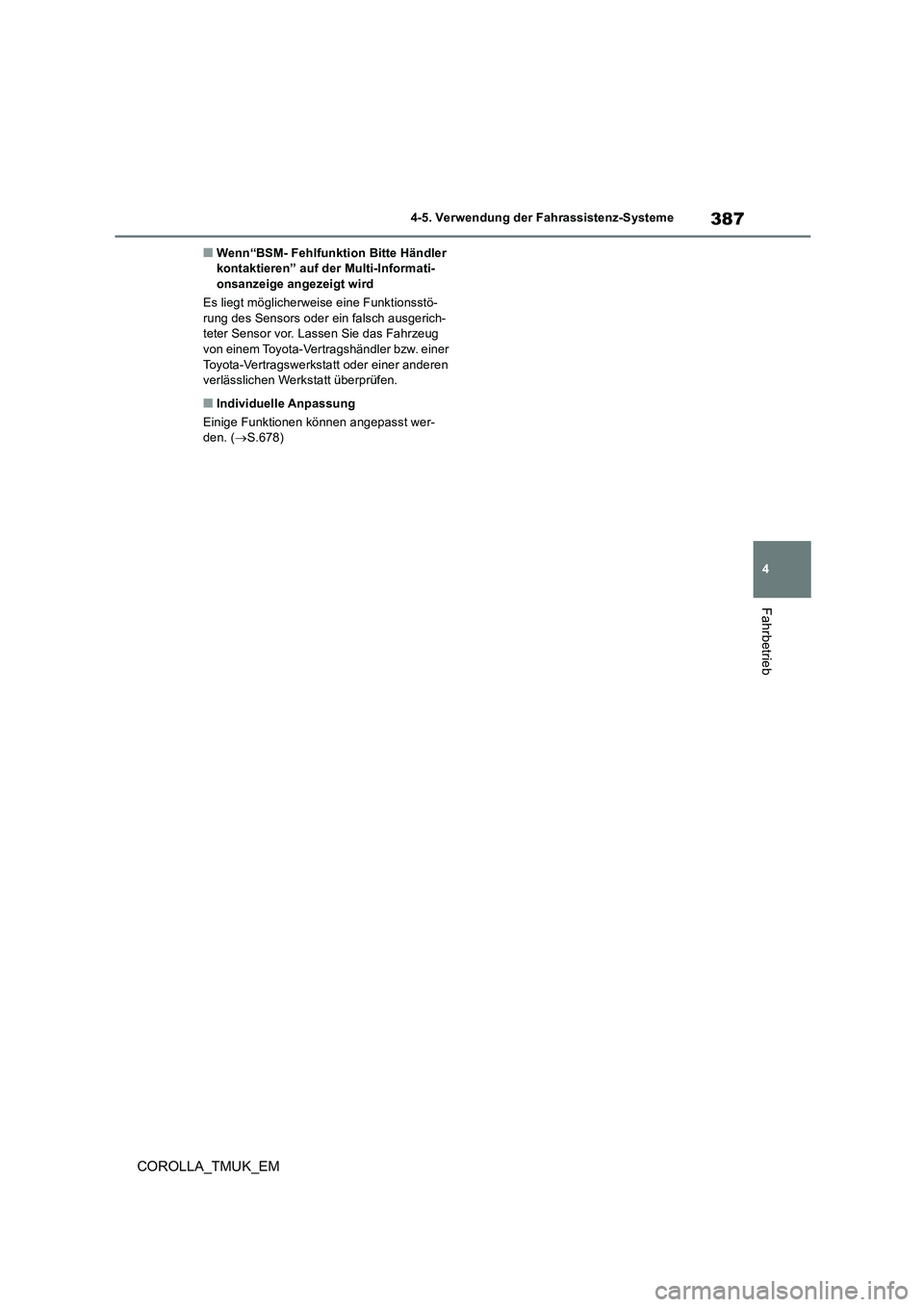

■Wenn“BSM- Fehlfunktion Bitte Händler kontaktieren” auf der Multi-Informati-onsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Sensors oder ein falsch ausgerich- teter Sensor vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.678)

388
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme

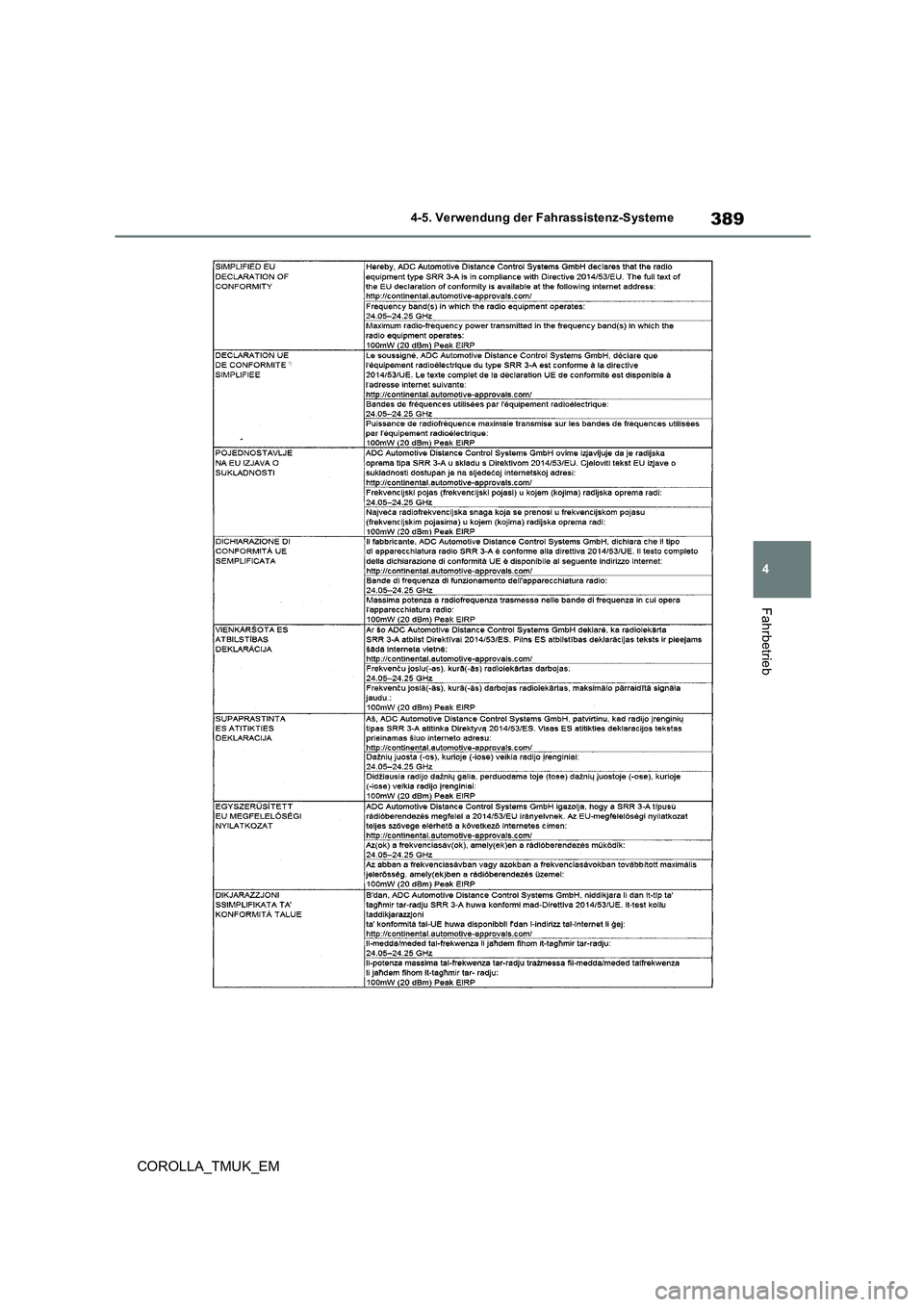

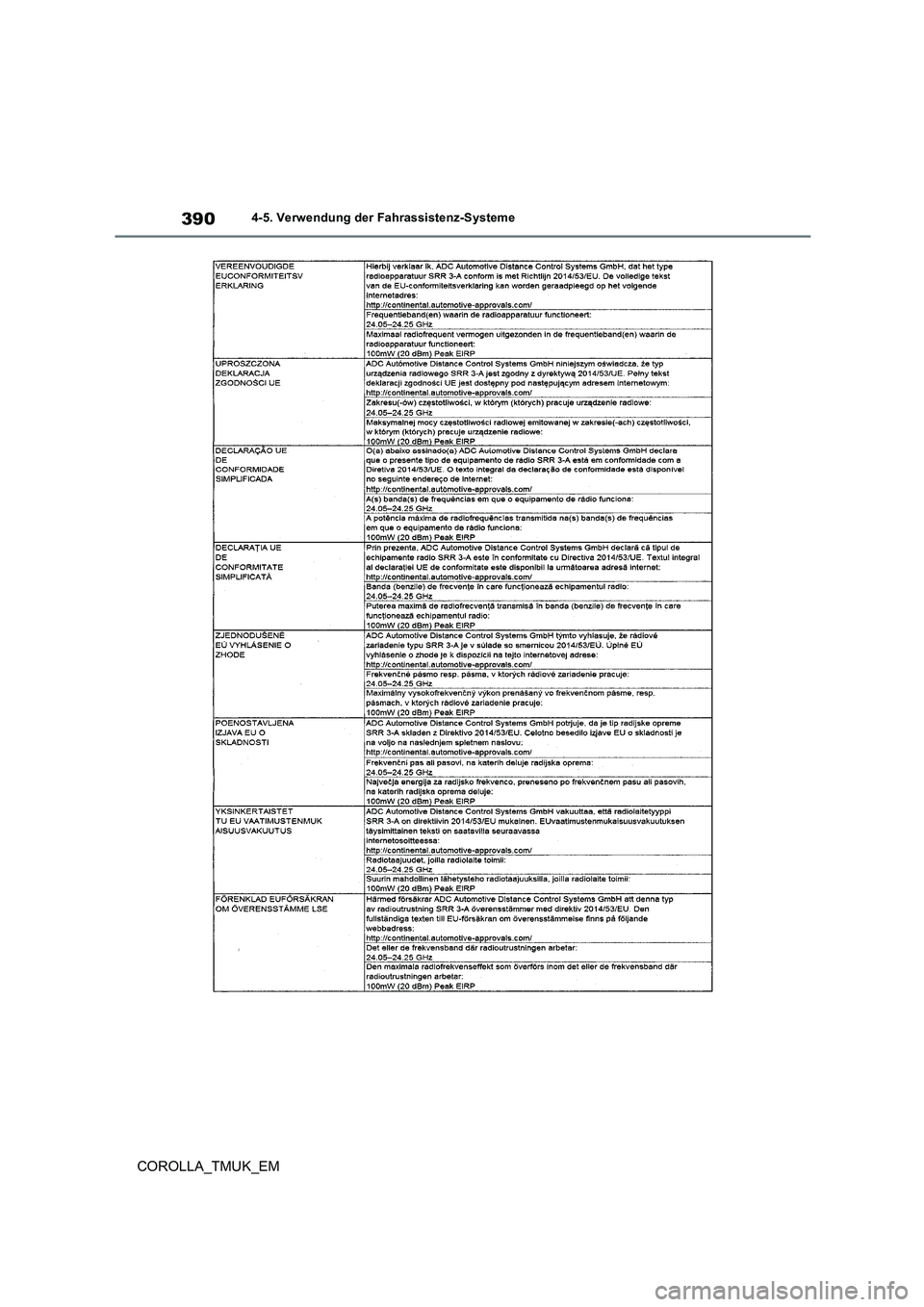

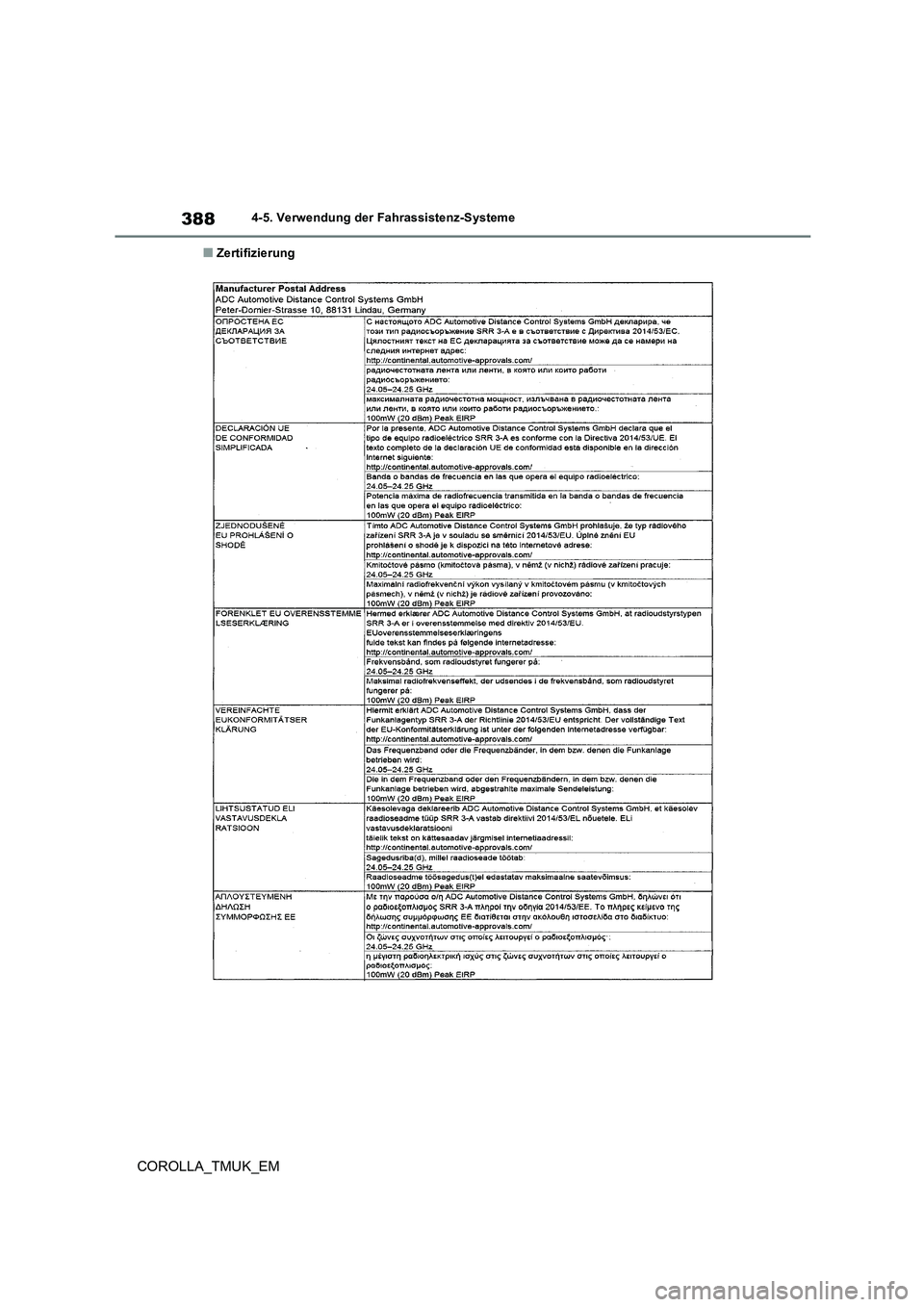

■Zertifizierung

389
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

390
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme

391
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

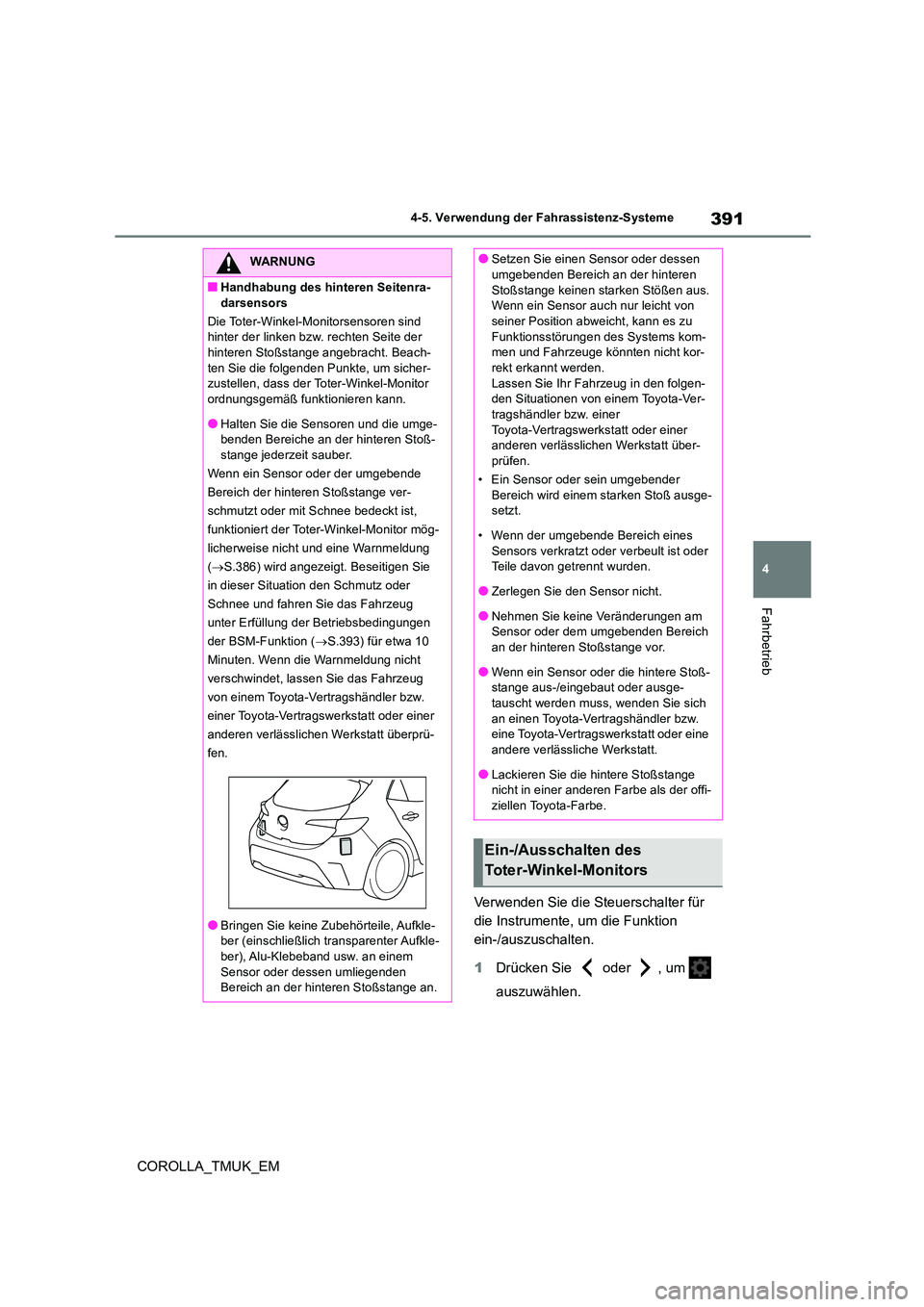

Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder , um
auszuwählen.
WARNUNG
■Handhabung des hinteren Seitenra-
darsensors
Die Toter-Winkel-Monitorsensoren sind hinter der linken bzw. rechten Seite der hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher- zustellen, dass der Toter-Winkel-Monitor ordnungsgemäß funktionieren kann.
●Halten Sie die Sensoren und die umge-benden Bereiche an der hinteren Stoß-stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
( S.386) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion ( S.393) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Zubehörteile, Aufkle- ber (einschließlich transparenter Aufkle-
ber), Alu-Klebeband usw. an einem Sensor oder dessen umliegenden Bereich an der hinteren Stoßstange an.
●Setzen Sie einen Sensor oder dessen umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus. Wenn ein Sensor auch nur leicht von seiner Position abweicht, kann es zu
Funktionsstörungen des Systems kom- men und Fahrzeuge könnten nicht kor-rekt erkannt werden.
Lassen Sie Ihr Fahrzeug in den folgen- den Situationen von einem Toyota-Ver-tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-prüfen.
• Ein Sensor oder sein umgebender
Bereich wird einem starken Stoß ausge- setzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß-stange aus-/eingebaut oder ausge-tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offi-ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors

392
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme

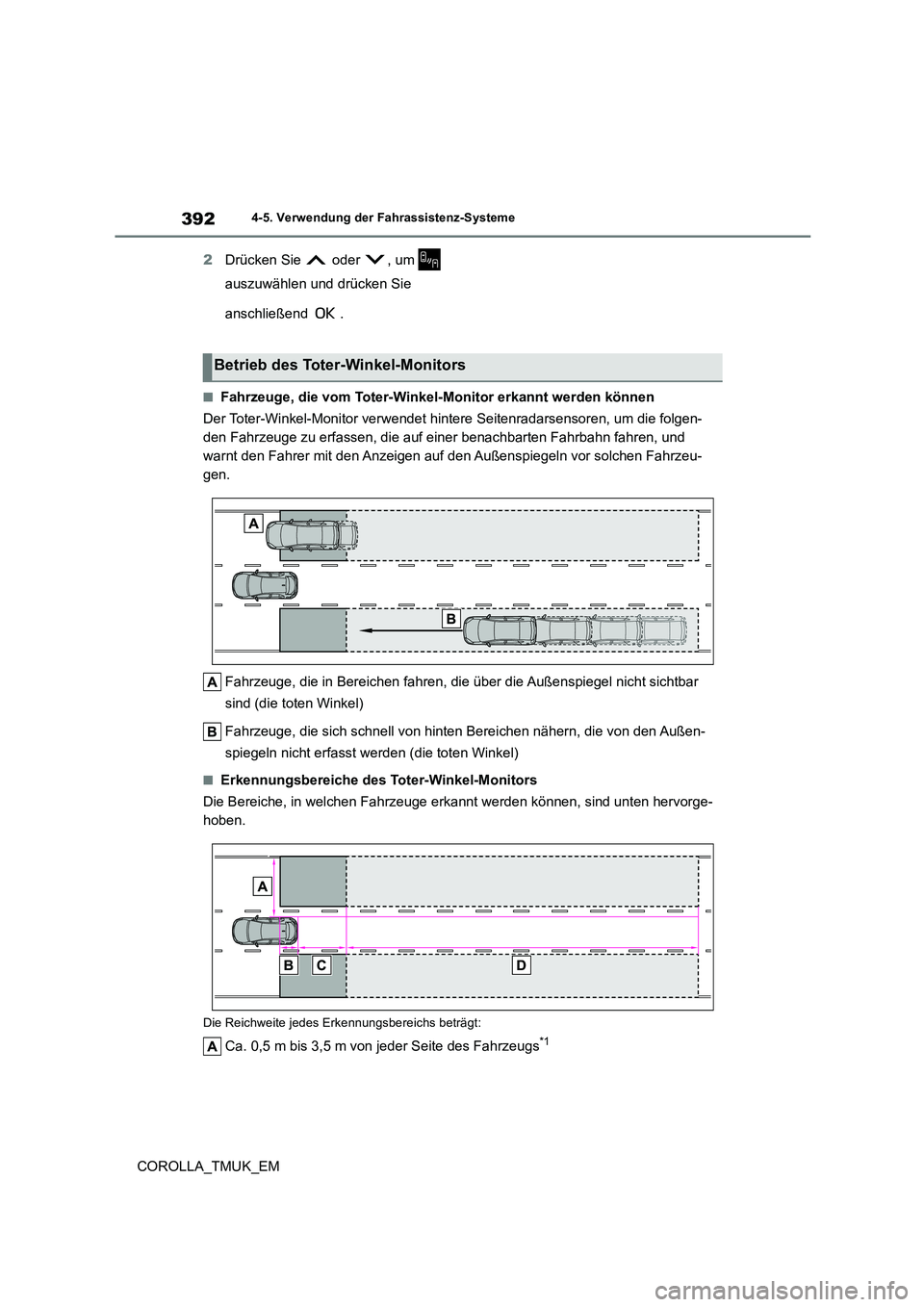

2Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Betrieb des Toter-Winkel-Monitors
