2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

297
4
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
Die AHS-Anzeige leuchtet auf, wenn das System in Betrieb ist.
■Betriebsbedingungen des adaptiven Fernlichtsystems
●Wenn alle der folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch eingeschaltet und das System arbeitet:
• Die Fahrzeuggeschwindigkeit beträgt ca. 60 km/h oder mehr.• Der Bereich vor dem Fahrzeug ist dunkel.
●Wenn folgende Bedingungen alle erfüllt sind, schaltet sich das Fernlicht mit Blend-
schutz ein und die Projektionsstrecke des Abblendlichts wird automatisch ange-passt, je nach Position der Fahrzeuge vor
Ihnen: • Die Fahrzeuggeschwindigkeit beträgt ca. 60 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel. • Es befinden sich Fahrzeuge mit einge-schalteten Scheinwerfern oder Schlus-
sleuchten vor Ihnen.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht bzw. das Fern- licht mit Blendschutz automatisch auf Abblendlicht umgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 60 km/h.• Der Bereich vor dem Fahrzeug ist nicht
dunkel. • Es befinden sich viele Fahrzeuge vor Ihnen.
• Fahrzeuge vor Ihnen bewegen sich schnell und das Fernlicht könnte die Fahrer der anderen Fahrzeuge blenden.
■Informationen zur Kamerasensorerken-
nung
●In folgenden Situationen wird das Fernlicht
möglicherweise nicht automatisch auf Fernlicht mit Blendschutz umgeschaltet:• Wenn Fahrzeuge vor Ihnen plötzlich aus
einer Kurve auftauchen • Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder Bäumen am Straßenrand vor der Sicht ver-
borgen sind • Wenn auf einer breiten Straße Fahrzeuge vor Ihnen aus der weiter entfernten Fahr-
spur auftauchen • Wenn Fahrzeuge vor Ihnen keine Leuch-ten haben
●Das Fernlicht wird möglicherweise auf Fernlicht mit Blendschutz umgeschaltet,
wenn ein Fahrzeug vor Ihnen erkannt wird, das Nebelleuchten verwendet, dessen Scheinwerfer jedoch ausgeschaltet sind.
●Hausbeleuchtung, Straßenbeleuchtung, Verkehrsampeln und beleuchtete Rekla-
metafeln oder Schilder und andere reflek- tierende Objekte können dazu führen, dass von Fernlicht auf Fernlicht mit Blend-
schutz umgeschaltet wird, dass nicht von Fernlicht auf Fernlicht mit Blendschutz umgeschaltet wird oder dass sich der nicht
ausgeleuchtete Bereich ändert.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des Fernlichts, oder die Geschwindigkeit für die Veränderung des nicht beleuchteten Berei-
ches beeinflussen: • Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen • Die Bewegung und Richtung von Fahrzeu-gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat• Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt • Der Zustand der Fahrbahn (Steigung, Kurve, Zustand der Fahrbahnoberfläche
usw.) • Die Anzahl der Insassen und die Menge des Gepäcks
●Die Lichtverteilungsregelung der Schein-werfer kann sich unerwartet ändern.
●Fahrräder oder ähnliche Objekte werden

298
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit nicht richtig erkennen. Dies kann dazu füh-ren, dass das Abblendlicht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder Fahrzeuge vor Ihnen anstrahlt oder blen-det. In einem solchen Fall müssen Sie
manuell zwischen Fern- und Abblendlicht umschalten.• Beim Fahren bei schlechtem Wetter (star-
ker Regen, Schnee, Nebel, Sandstürme usw.)• Wenn die Sicht durch die Windschutz-
scheibe durch Nebel, Sprühregen, Eis, Schmutz usw. beeinträchtigt ist• Wenn die Windschutzscheibe gesprungen
oder beschädigt ist • Wenn der Kamerasensor verformt oder verschmutzt ist
• Wenn die Temperatur des Kamerasensors übermäßig hoch ist• Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfern, Schlussleuchten oder Nebelleuchten entspricht• Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet oder verschmutzt sind, ihre Farbe ändern oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel- len und dunklen Gebiets• Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener Oberfläche (wie Pflasterstein, Schotter-
straßen usw.) • Bei regelmäßiger und wiederholter Kurven-fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark reflektierendes Objekt wie ein Hinweis-schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren- den Fahrzeugs stark reflektiert, wie z. B. ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs beschädigt, verschmutzt oder falsch aus-gerichtet sind
• Wenn sich das Fahrzeug durch einen plat- ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder geneigt ist• Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und Abblendlicht umgeschaltet werden• Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder andere Fahrer anstrahlt oder blendet• Wenn das Fahrzeug in einem Gebiet ein-
gesetzt wird, in dem Fahrzeuge auf der anderen Straßenseite fahren als in dem Land, für das das Fahrzeug ausgelegt ist,
beispielsweise beim Fahren eines für den Rechtsverkehr vorgesehenen Fahrzeugs in einem Gebiet mit Linksverkehr oder
umgekehrt
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.678)
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in seine Aus-
gangsstellung.
Die AHS-Anzeige erlischt.
Drücken Sie den Hebel von sich weg, um
das adaptive Fernlichtsystem erneut zu akti-
vieren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für das adap-
tive Fernlichtsystem.
Die AHS-Anzeige schaltet sich aus und die
Anzeige des Fernlichts schaltet sich ein.
Manuelles Ein-/Ausschalten
des Fernlichts

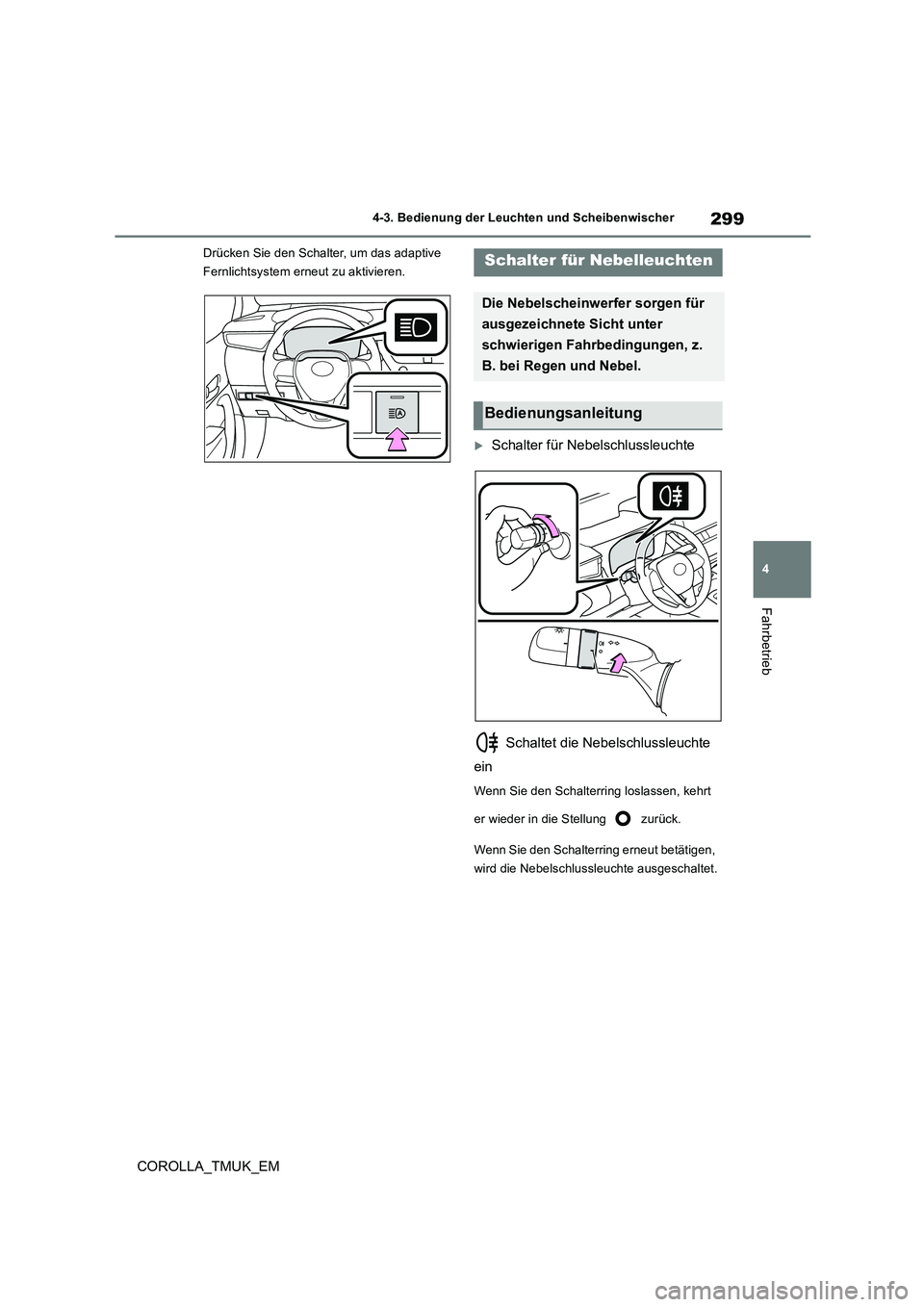

299
4
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
Drücken Sie den Schalter, um das adaptive
Fernlichtsystem erneut zu aktivieren.
Schalter für Nebelschlussleuchte
Schaltet die Nebelschlussleuchte
ein
Wenn Sie den Schalterring loslassen, kehrt
er wieder in die Stellung zurück.
Wenn Sie den Schalterring erneut betätigen,
wird die Nebelschlussleuchte ausgeschaltet.
Schalter für Nebelleuchten
Die Nebelscheinwerfer sorgen für
ausgezeichnete Sicht unter
schwierigen Fahrbedingungen, z.
B. bei Regen und Nebel.
Bedienungsanleitung

300
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
Schalter für Nebelscheinwerfer und
Nebelschlussleuchte
1 Schaltet die Nebelscheinwer-
fer aus
2 Schaltet die Nebelscheinwer-
fer ein
3 Schaltet die Nebelscheinwer-
fer und Nebelschlussleuchten ein
Wenn Sie den Schalterring loslassen, kehrt
er wieder in die Stellung zurück.
Wenn Sie den Schalterring erneut betätigen,
wird nur die Nebelschlussleuchte ausge-
schaltet.
■Die Nebelleuchten können in den fol-
genden Situationen verwendet werden
●Fahrzeuge mit einem Schalter für Nebel-
schlussleuchte
Die Scheinwerfer sind eingeschaltet.
●Fahrzeuge mit einem Schalter für Nebel-
scheinwerfer und Nebelschlussleuchte
Nebelscheinwerfer: Die Scheinwerfer oder die vorderen Standlichter sind eingeschaltet.Nebelschlussleuchte: Die Scheinwerfer oder
Nebelscheinwerfer sind eingeschaltet.
Durch Betätigen des Hebels
werden Wischer bzw. Waschanlage wie
folgt betätigt.
Intermittierende Scheibenwischer
mit Intervallregler
1 Intervall-Scheibenwischerbe-
Scheibenwischer und
Scheibenwaschanlage
Durch Betätigung des Hebels wer-
den die Wischer oder die Wasch-
anlage betätigt.
HINWEIS
■Wenn die Windschutzscheibe troc-
ken ist
Schalten Sie die Wischer nicht ein, da sie die Windschutzscheibe beschädigen kön-nen.
Betätigen des Wischerhebels

301
4
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
trieb
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Die Länge der Wischintervalle ist ein-
stellbar, wenn der Intervallbetrieb aus-
gewählt wird.
5 Erhöht die Intervallwischerfrequenz
6 Verringert die Intervallwischerfre-
quenz
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferreinigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
Scheibenwischer mit Regensenso-
ren
1 Scheibenwischerbetrieb mit
Regensensor
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Wenn “AUTO” ausgewählt wird, schalten
sich die Scheibenwischer automatisch ein,
sobald der Sensor Regenfall erfasst. Das
System stellt Wischintervall und Wischge-
schwindigkeit automatisch entsprechend der

302
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
Regenmenge und Fahrzeuggeschwindig-
keit ein.
Wenn “AUTO” ausgewählt ist, kann die
Sensorempfindlichkeit wie folgt durch
Drehen des Schalterrings angepasst
werden.
5 Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
6 Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferreinigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage
können in folgenden Fällen betrieben werden
Der Motorschalter steht auf ON.
■Auswirkungen der Fahrzeuggeschwin- digkeit auf den Wischerbetrieb (Fahr-
zeuge mit Regensensor-Scheibenwischern)
Die Fahrzeuggeschwindigkeit wirkt sich auf das Wischerintervall aus.
■Regentropfensensor (Fahrzeuge mit
Regensensor-Scheibenwischern)
●Der Regensensor erfasst die Menge der
Regentropfen. Es wird ein optischer Sensor verwendet. Der Betrieb erfolgt möglicherweise nicht
ordnungsgemäß, wenn Licht der auf- bzw. untergehenden Sonne unregelmäßig auf die Windschutzscheibe trifft oder wenn
sich Insekten o. Ä. auf der Windschutz- scheibe befinden.
●Wenn der Scheibenwischer in den Modus AUTO geschaltet wird, während der Motor-schalter auf ON steht, werden die Schei-
benwischer einmal betätigt, um anzuzeigen, dass der Modus AUTO aktiv ist.
●Wenn die Temperatur des Regensensors 85°C oder mehr bzw. -15°C oder weniger
beträgt, erfolgt möglicherweise kein auto- matischer Betrieb. Betätigen Sie in diesem Fall die Wischer in einem anderen Modus
als dem AUTO-Modus.
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen nicht verstopft sind, wenn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwasch-

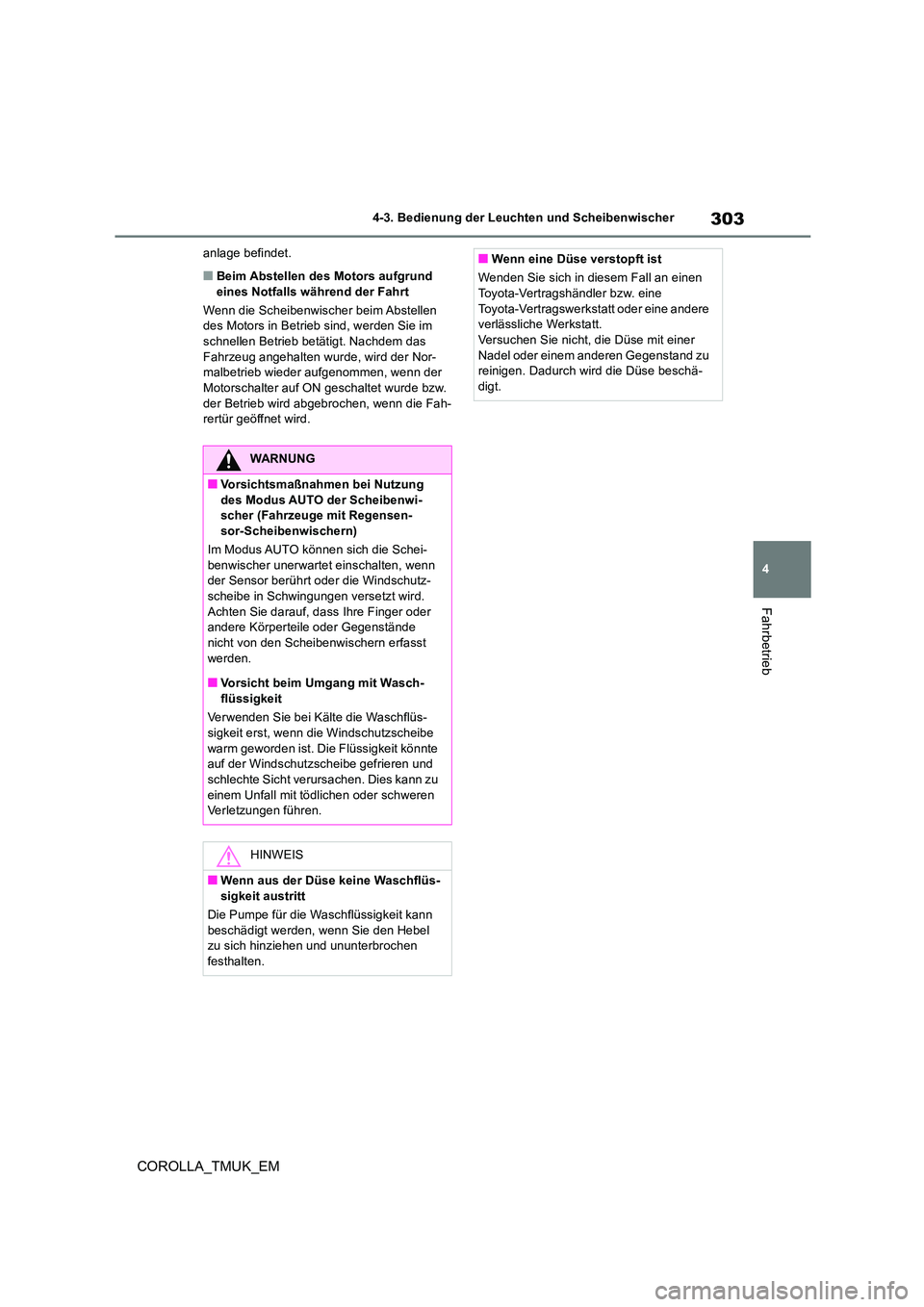

303
4
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
anlage befindet.
■Beim Abstellen des Motors aufgrund eines Notfalls während der Fahrt
Wenn die Scheibenwischer beim Abstellen des Motors in Betrieb sind, werden Sie im
schnellen Betrieb betätigt. Nachdem das Fahrzeug angehalten wurde, wird der Nor-malbetrieb wieder aufgenommen, wenn der
Motorschalter auf ON geschaltet wurde bzw. der Betrieb wird abgebrochen, wenn die Fah-rertür geöffnet wird.
WARNUNG
■Vorsichtsmaßnahmen bei Nutzung des Modus AUTO der Scheibenwi-scher (Fahrzeuge mit Regensen-
sor-Scheibenwischern)
Im Modus AUTO können sich die Schei- benwischer unerwartet einschalten, wenn der Sensor berührt oder die Windschutz-
scheibe in Schwingungen versetzt wird. Achten Sie darauf, dass Ihre Finger oder andere Körperteile oder Gegenstände
nicht von den Scheibenwischern erfasst werden.
■Vorsicht beim Umgang mit Wasch-
flüssigkeit
Verwenden Sie bei Kälte die Waschflüs- sigkeit erst, wenn die Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und schlechte Sicht verursachen. Dies kann zu
einem Unfall mit tödlichen oder schweren Verletzungen führen.
HINWEIS
■Wenn aus der Düse keine Waschflüs-
sigkeit austritt
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel zu sich hinziehen und ununterbrochen
festhalten.
■Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.Versuchen Sie nicht, die Düse mit einer
Nadel oder einem anderen Gegenstand zu reinigen. Dadurch wird die Düse beschä-digt.

304
COROLLA_TMUK_EM
4-3. Bedienung der Leuchten und Scheibenwischer
*: Je nach Ausstattung
Durch Betätigen des Schalters
wird der Heckscheibenwischer wie folgt
betätigt:
1 Intervall-Scheibenwischerbe-
trieb
2 Normaler Scheibenwischerbe-
trieb
3 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Drücken am Hebel werden Wischer
und Waschanlage betätigt.
Der Wischer wird nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
■Heckscheibenwischer und Waschan- lage können in folgenden Fällen betrie-ben werden
Der Motorschalter steht auf ON.
■Es wird keine Scheibenwaschflüssig-
keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüse nicht verstopft ist, wenn sich Waschflüssigkeit im Vorratsbehälter der Scheibenwaschanlage
befindet.
■Mit der Öffnung der Heckklappe verbun- dene Heckscheibenwischer-Stoppfunk-tion
Wenn die Heckscheibenwischer in Betrieb
sind, und die Heckklappe geöffnet wird, wäh- rend das Fahrzeug steht, wird der Betrieb des Heckscheibenwischers angehalten, um
zu verhindern, dass Personen in der Nähe des Fahrzeugs vom Wasser des Scheibenwi-schers getroffen werden. Wenn die Heck-
klappe geschlossen wird, wird der Wischerbetrieb fortgesetzt.
Heckscheibenwischer und
-waschanlage*
Durch Betätigung des Hebels wer-
den die Heckscheibenwischer
oder die Waschanlage betätigt.
HINWEIS
■Wenn die Heckscheibe trocken ist
Schalten Sie den Wischer nicht ein, da er
die Heckscheibe beschädigen kann.
Bedienungsanleitung
