2019 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

441
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
zeug direkt sicher, stellen Sie
sicher, dass sich in der Parklücke
keine Hindernisse befinden und fah-
ren Sie langsam rückwärts, wäh-
rend Sie die
Fahrzeuggeschwindigkeit mithilfe
des Bremspedals anpassen.
 Wenn das Fahrzeug sich nicht beim
ersten Versuch einwandfrei in die
Parklücke einfahren lässt und Manö-
vrieren mit mehrmaligem Wenden
erforderlich ist, fahren Sie fort mit
Schritt 6.
 Wenn Manövrieren mit mehrmali-
gem Wenden nicht erforderlich ist,
fahren Sie fort mit Schritt 12.
6 Wenn ein gleichmäßiger Piepton
ausgegeben wird und auf der
Anzeige die Stopp-Anzeige
( S.427) angezeigt wird, halten Sie
das Fahrzeug an.
7 Bewegen Sie den Schalthebel auf D
oder M.
Wenn Sie die Unterstützungssteuerung an
Ihrer aktuellen Position beenden möchten, bewegen Sie den Schalthebel auf P.
8 Nehmen Sie eine normale Sitzhal-
tung beim Fahren ein, lassen Sie
die Hände ohne Kraftausübung auf
dem Lenkrad, stellen Sie die Sicher-
heit der Umgebung vor dem und um
das Fahrzeug direkt sicher und fah-
ren Sie langsam vorwärts, während
Sie die Fahrzeuggeschwindigkeit
mithilfe des Bremspedals anpas-
sen.
9 Wenn ein gleichmäßiger Piepton
ausgegeben wird und auf der
Anzeige die Stopp-Anzeige
( S.427) angezeigt wird, halten Sie
das Fahrzeug an.
10 Bewegen Sie den Schalthebel auf
R.
11 Nehmen Sie eine normale Sitzhal-
tung zum Rückwärtsfahren ein, las-
sen Sie die Hände ohne
Kraftausübung auf dem Lenkrad,
stellen Sie die Sicherheit der Umge-
bung hinter dem und um das Fahr-
zeug direkt sicher und fahren Sie
langsam rückwärts, während Sie
die Fahrzeuggeschwindigkeit mit-
hilfe des Bremspedals anpassen.
Abhängig vom Zustand der Parklücke müs-
sen Schritte 6 bis 11 möglicherweise wie- derholt werden.
12 Wenn das Fahrzeug fast vollständig
in der Zielparklücke steht, ein hoher
Piepton ausgegeben wird und auf
der Anzeige ( S.427) angezeigt
wird, halten Sie das Fahrzeug an.

442
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Damit ist der Modus der Einparkhilfe für Rückwärtseinparken abgeschlossen.
 Der Summer ertönt zur Sicherheit
kurz bevor sich das Fahrzeug voll-
ständig in der Zielparklücke befindet.
Außerdem wird zu diesem Zeitpunkt
auch der Systembetrieb abgeschlos-
sen. Greifen Sie das Lenkrad fest
und fahren Sie langsam rückwärts,
während Sie die Fahrzeuggeschwin-
digkeit mithilfe des Bremspedals
anpassen, um die gewünschte Park-
lücke zu erreichen.
 Überprüfen Sie beim Rückwärtsfah-
ren unbedingt den Bereich vor und
hinter dem Fahrzeug sowohl direkt,
als auch über die Spiegel.
■Betriebsbedingungen des Modus der
Einparkhilfe für Rückwärtseinparken
●Fahren Sie langsam (eine Geschwindig-
keit, bei der sich das Fahrzeug schnell anhalten lässt), um die Funktion korrekt zu bedienen. Halten Sie vollständig so an,
dass die Mitte der Parklücke fast recht- winklig zum Fahrzeug steht und drücken Sie dann den Schalter für S-IPA.
●Die Funktion kann nicht verwendet wer-den, wenn die Fahrzeuggeschwindigkeit
etwa 30 km/h oder mehr beträgt.
●Die Seitensensoren vorn und hinten wer-
den verwendet, um parkende Fahrzeuge zu erkennen und die Parklücke zu ermit-teln. Wenn keine Erkennung möglich ist
( S.450), steht daher keine Führung zur Verfügung.
●Wenn keine parkende Fahrzeuge vorhan-den sind, kann die Parklücke nicht ermittelt werden. Der Modus der Einparkhilfe für
Rückwärtseinparken lässt sich daher nicht bedienen.
●Der Modus der Einparkhilfe für Rückwärt-seinparken funktioni ert möglicherweise nicht, wenn sie die Umgebung um die
Parklücke nicht erkennen kann.
●Wenn abhängig vom Zustand der Park-
lücke zum Ausführen des Parkvorgangs
nicht ausreichend Platz vorm Fahrzeug vorhanden ist, ist die Zielparklücke mögli-cherweise nicht erreichbar.
Gewünschte Parklücke
Mauer
■Tipps zur Verwendung des Modus der Einparkhilfe für Rückwärtseinparken
1 Halten Sie einen Abstand von etwa 1 m
zu anderen parkenden Fahrzeugen ein und fahren Sie auf die Zielparklücke zu. Wenn der Abstand zwischen Ihrem Fahr-
zeug und anderen park enden Fahrzeu- gen zu groß ist, sind die Seitensensoren vorn und hinten möglicherweise nicht in
der Lage, die parkenden Fahrzeuge zu erkennen.
1 m
2 Halten Sie so an, dass die Mitte der Ziel- parklücke rechtwinklig zum Fahrzeug steht. Drücken Sie den Schalter für S-IPA

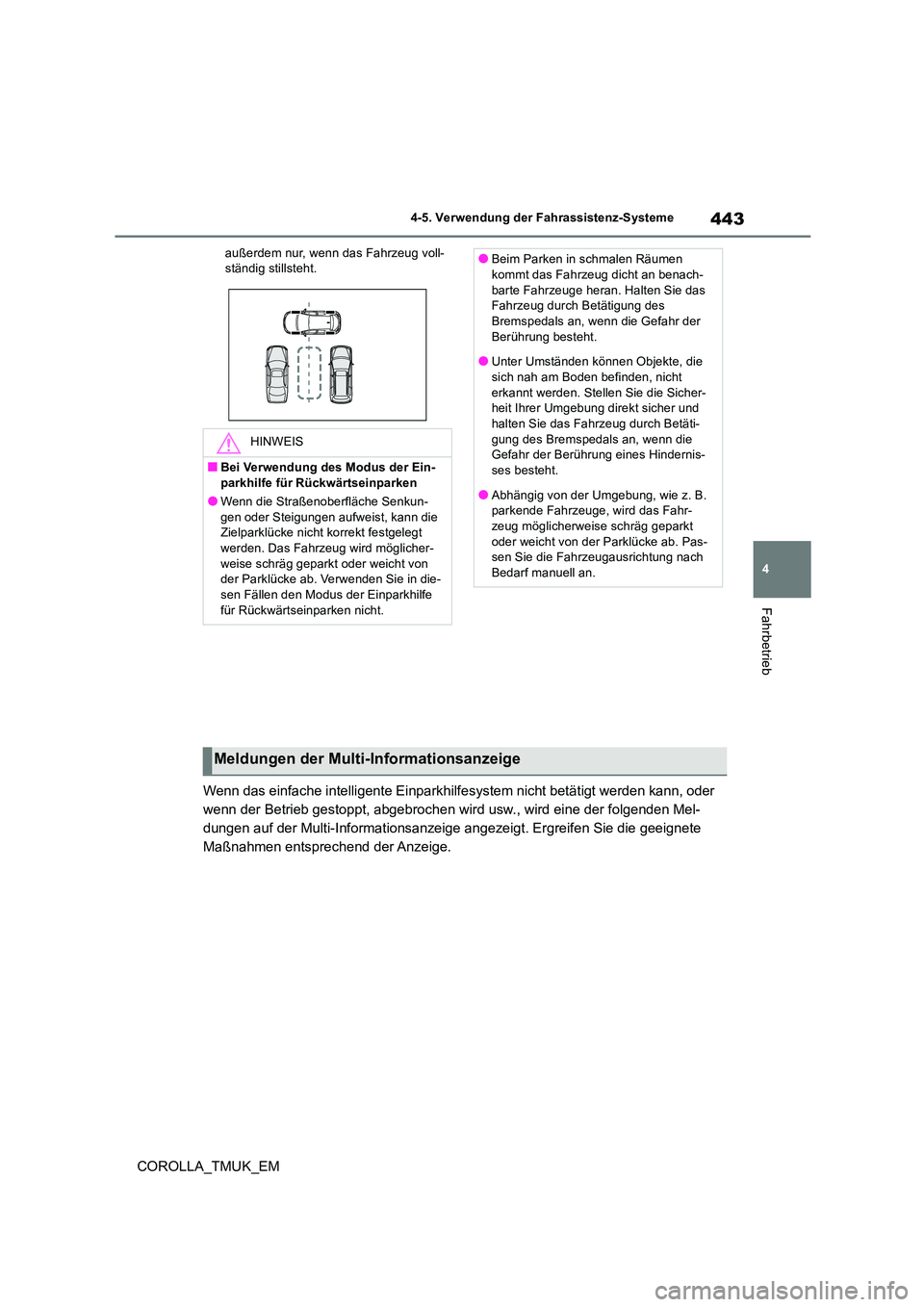

443
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
außerdem nur, wenn das Fahrzeug voll- ständig stillsteht.
Wenn das einfache intelligente Einparkhilfesystem nicht betätigt werden kann, oder
wenn der Betrieb gestoppt, abgebrochen wird usw., wird eine der folgenden Mel-
dungen auf der Multi-Informationsanzeige angezeigt. Ergreifen Sie die geeignete
Maßnahmen entsprechend der Anzeige.
HINWEIS
■Bei Verwendung des Modus der Ein-
parkhilfe für Rückwärtseinparken
●Wenn die Straßenoberfläche Senkun- gen oder Steigungen aufweist, kann die Zielparklücke nicht korrekt festgelegt
werden. Das Fahrzeug wird möglicher- weise schräg geparkt oder weicht von der Parklücke ab. Verwenden Sie in die-
sen Fällen den Modus der Einparkhilfe für Rückwärtseinparken nicht.
●Beim Parken in schmalen Räumen kommt das Fahrzeug dicht an benach-
barte Fahrzeuge heran. Halten Sie das Fahrzeug durch Betätigung des Bremspedals an, wenn die Gefahr der
Berührung besteht.
●Unter Umständen können Objekte, die sich nah am Boden befinden, nicht
erkannt werden. Stellen Sie die Sicher- heit Ihrer Umgebung direkt sicher und halten Sie das Fahrzeug durch Betäti-
gung des Bremspedals an, wenn die Gefahr der Berührung eines Hindernis-ses besteht.
●Abhängig von der Umgebung, wie z. B. parkende Fahrzeuge, wird das Fahr-zeug möglicherweise schräg geparkt
oder weicht von der Parklücke ab. Pas- sen Sie die Fahrzeugausrichtung nach Bedarf manuell an.
Meldungen der Multi-Informationsanzeige

444
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
■Wenn der Betrieb nicht möglich ist
MeldungSituation/Vorgehensweise
“IPA-Systemprüfung. Bitte Händler
kontaktieren.”
Es liegt möglicherweise eine Fehlfunktion im System
vor.
 Schalten Sie den Motorschalter aus und star-
ten Sie dann den Motor.
Lassen Sie Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen, wenn die Meldung
erneut angezeigt wird.
“Momentan nicht verfügbar”
Es liegt möglicherweise ein Systemausfall vor.
Die Servolenkungsausstattung ist vorübergehend
überhitzt.
 Schalten Sie den Motorschalter aus, warten
Sie einen Moment und starten Sie dann den
Motor erneut.
Der Motor läuft nicht.
 Starten Sie den Motor.
Eis, Schnee, Schmutz usw. haften an einem Sensor.
Entfernen Sie jegliches Eis, Schnee, Schmutz usw.
 Entfernen Sie jegliches Eis, Schnee, Schmutz
usw.
Der Sensor ist eingefroren.
 Sobald der Sensor auftaut, kehrt das System
in den Normalzustand zurück.
Die Batterie wurde ausgebaut und wieder eingebaut.
 Fahren Sie das Fahrzeug 5 Sekunden oder
mehr geradeaus mit einer Geschwindigkeit
von etwa 35 km/h oder mehr.
“Zu hohe Geschwindigkeit”
Der Schalter für S-IPA wird betätigt, wenn die Fahr-
zeuggeschwindigkeit 30 km/h überschreitet.
 Betätigen Sie den Schalter, wenn die Fahr-
zeuggeschwindigkeit etwa 30 km/h oder weni-
ger beträgt.

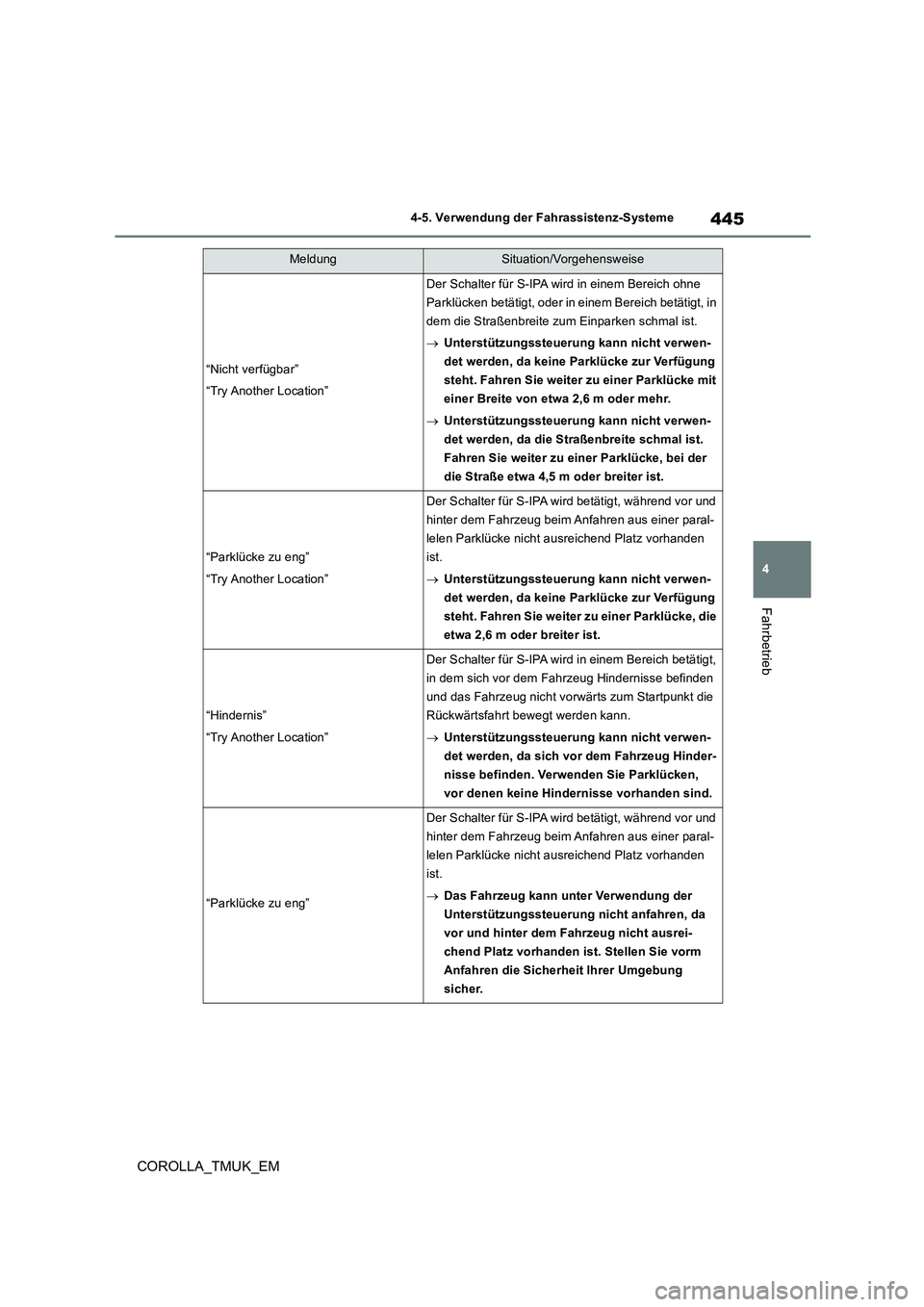

445
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
“Nicht verfügbar”
“Try Another Location”
Der Schalter für S-IPA wird in einem Bereich ohne
Parklücken betätigt, oder in einem Bereich betätigt, in
dem die Straßenbreite zum Einparken schmal ist.
 Unterstützungssteuerung kann nicht verwen-
det werden, da keine Parklücke zur Verfügung
steht. Fahren Sie weiter zu einer Parklücke mit
einer Breite von etwa 2,6 m oder mehr.
 Unterstützungssteuerung kann nicht verwen-
det werden, da die Straßenbreite schmal ist.
Fahren Sie weiter zu einer Parklücke, bei der
die Straße etwa 4,5 m oder breiter ist.
“Parklücke zu eng”
“Try Another Location”
Der Schalter für S-IPA wird betätigt, während vor und
hinter dem Fahrzeug beim Anfahren aus einer paral-
lelen Parklücke nicht ausreichend Platz vorhanden
ist.
 Unterstützungssteuerung kann nicht verwen-
det werden, da keine Parklücke zur Verfügung
steht. Fahren Sie weiter zu einer Parklücke, die
etwa 2,6 m oder breiter ist.
“Hindernis”
“Try Another Location”
Der Schalter für S-IPA wird in einem Bereich betätigt,
in dem sich vor dem Fahrzeug Hindernisse befinden
und das Fahrzeug nicht vorwärts zum Startpunkt die
Rückwärtsfahrt bewegt werden kann.
 Unterstützungssteuerung kann nicht verwen-
det werden, da sich vor dem Fahrzeug Hinder-
nisse befinden. Verwenden Sie Parklücken,
vor denen keine Hindernisse vorhanden sind.
“Parklücke zu eng”
Der Schalter für S-IPA wird betätigt, während vor und
hinter dem Fahrzeug beim Anfahren aus einer paral-
lelen Parklücke nicht ausreichend Platz vorhanden
ist.
 Das Fahrzeug kann unter Verwendung der
Unterstützungssteuerung nicht anfahren, da
vor und hinter dem Fahrzeug nicht ausrei-
chend Platz vorhanden ist. Stellen Sie vorm
Anfahren die Sicherheit Ihrer Umgebung
sicher.
MeldungSituation/Vorgehensweise

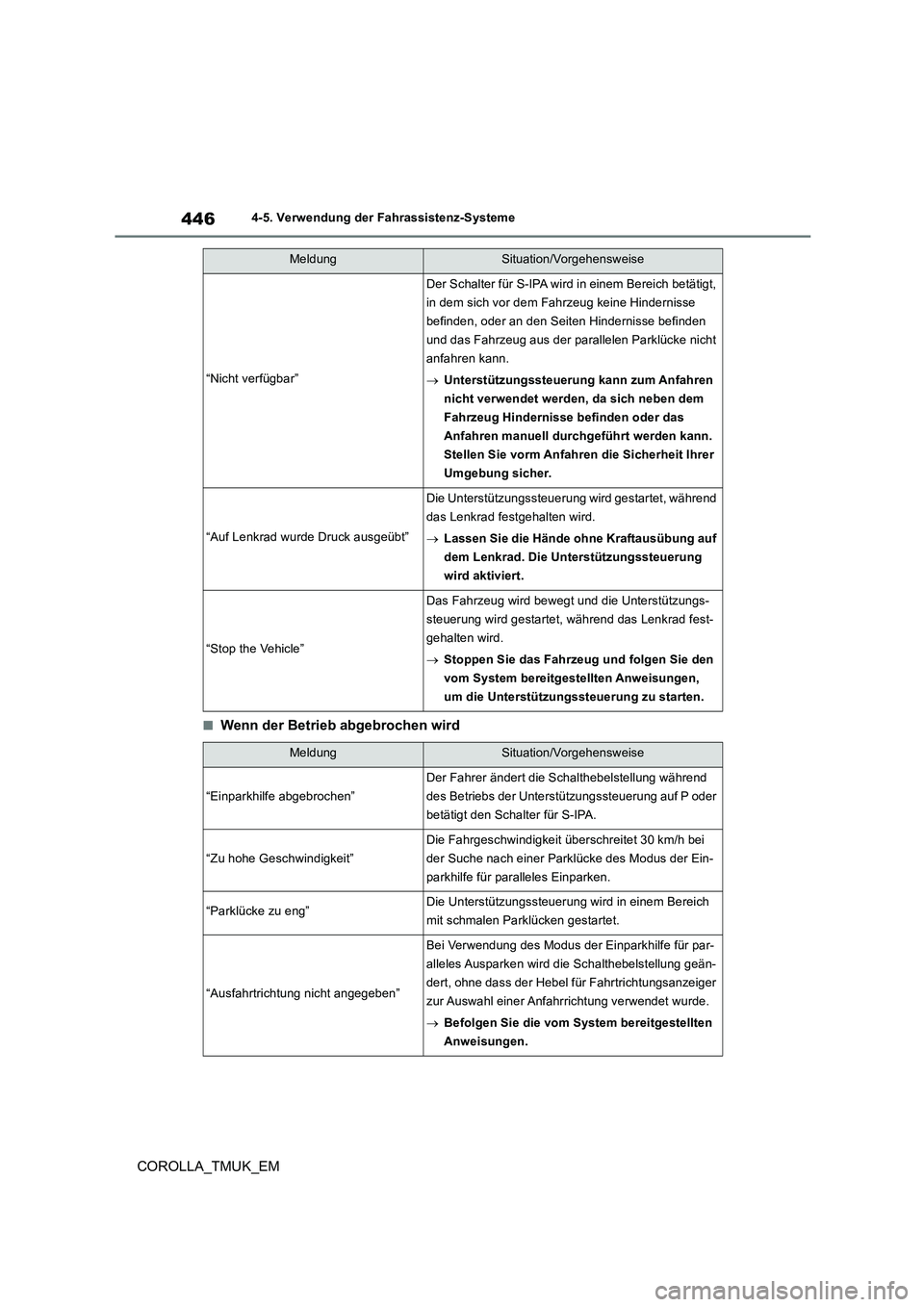

446
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
■Wenn der Betrieb abgebrochen wird
“Nicht verfügbar”
Der Schalter für S-IPA wird in einem Bereich betätigt,
in dem sich vor dem Fahrzeug keine Hindernisse
befinden, oder an den Seiten Hindernisse befinden
und das Fahrzeug aus der parallelen Parklücke nicht
anfahren kann.
 Unterstützungssteuerung kann zum Anfahren
nicht verwendet werden, da sich neben dem
Fahrzeug Hindernisse befinden oder das
Anfahren manuell durchgeführt werden kann.
Stellen Sie vorm Anfahren die Sicherheit Ihrer
Umgebung sicher.
“Auf Lenkrad wu rde Druck ausgeübt”
Die Unterstützungssteuerung wird gestartet, während
das Lenkrad festgehalten wird.
 Lassen Sie die Hände ohne Kraftausübung auf
dem Lenkrad. Die Unterstützungssteuerung
wird aktiviert.
“Stop the Vehicle”
Das Fahrzeug wird bewegt und die Unterstützungs-
steuerung wird gestartet, während das Lenkrad fest-
gehalten wird.
 Stoppen Sie das Fahrzeug und folgen Sie den
vom System bereitgestellten Anweisungen,
um die Unterstützungssteuerung zu starten.
MeldungSituation/Vorgehensweise
“Einparkhilfe abgebrochen”
Der Fahrer ändert die Schalthebelstellung während
des Betriebs der Unterstützungssteuerung auf P oder
betätigt den Schalter für S-IPA.
“Zu hohe Geschwindigkeit”
Die Fahrgeschwindigkeit überschreitet 30 km/h bei
der Suche nach einer Parklücke des Modus der Ein-
parkhilfe für paralleles Einparken.
“Parklücke zu eng”Die Unterstützungssteuerung wird in einem Bereich
mit schmalen Parklücken gestartet.
“Ausfahrtrichtung nicht angegeben”
Bei Verwendung des Modus der Einparkhilfe für par-
alleles Ausparken wird die Schalthebelstellung geän-
dert, ohne dass der Hebel fü r Fahrtrichtungsanzeiger
zur Auswahl einer Anfahrrichtung verwendet wurde.
 Befolgen Sie die vom System bereitgestellten
Anweisungen.
MeldungSituation/Vorgehensweise

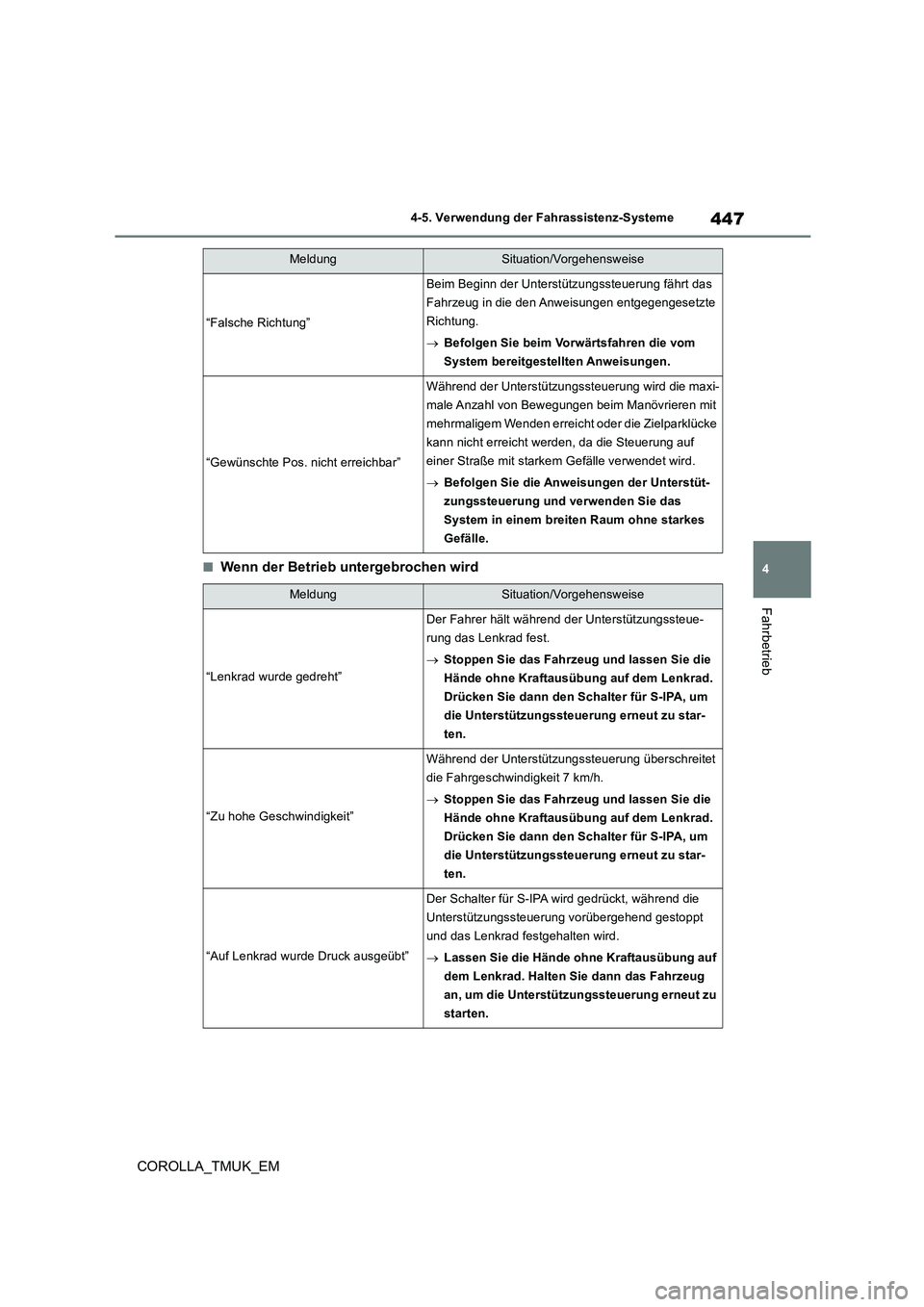

447
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Wenn der Betrieb untergebrochen wird
“Falsche Richtung”
Beim Beginn der Unterstützungssteuerung fährt das
Fahrzeug in die den Anweisungen entgegengesetzte
Richtung.
 Befolgen Sie beim Vorwärtsfahren die vom
System bereitgestellten Anweisungen.
“Gewünschte Pos. nicht erreichbar”
Während der Unterstützungssteuerung wird die maxi-
male Anzahl von Bewegungen beim Manövrieren mit
mehrmaligem Wenden erreicht oder die Zielparklücke
kann nicht erreicht werden, da die Steuerung auf
einer Straße mit starkem Gefälle verwendet wird.
 Befolgen Sie die Anweisungen der Unterstüt-
zungssteuerung und verwenden Sie das
System in einem breiten Raum ohne starkes
Gefälle.
MeldungSituation/Vorgehensweise
“Lenkrad wurde gedreht”
Der Fahrer hält während der Unterstützungssteue-
rung das Lenkrad fest.
 Stoppen Sie das Fahrzeug und lassen Sie die
Hände ohne Kraftausübung auf dem Lenkrad.
Drücken Sie dann den Schalter für S-IPA, um
die Unterstützungssteuerung erneut zu star-
ten.
“Zu hohe Geschwindigkeit”
Während der Unterstützungssteuerung überschreitet
die Fahrgeschwindigkeit 7 km/h.
 Stoppen Sie das Fahrzeug und lassen Sie die
Hände ohne Kraftausübung auf dem Lenkrad.
Drücken Sie dann den Schalter für S-IPA, um
die Unterstützungssteuerung erneut zu star-
ten.
“Auf Lenkrad wu rde Druck ausgeübt”
Der Schalter für S-IPA wird gedrückt, während die
Unterstützungssteuerung vorübergehend gestoppt
und das Lenkrad festgehalten wird.
 Lassen Sie die Hände ohne Kraftausübung auf
dem Lenkrad. Halten Sie dann das Fahrzeug
an, um die Unterstützungssteuerung erneut zu
starten.
MeldungSituation/Vorgehensweise

448
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
■Sensoren
Erfassen das Fahrzeug, um die Ermitt-
lung der Parklücke zu unterstützen.
Steilheck
Seitensensoren vorn
Hintere Seitensensoren
“Stop the Vehicle”
Der Schalter für S-IPA wird gedrückt, während die
Unterstützungssteuerung vorübergehend gestoppt
wird und sich das Fahrzeug bewegt.
 Lassen Sie die Hände ohne Kraftausübung auf
dem Lenkrad. Halten Sie dann das Fahrzeug
an, um die Unterstützungssteuerung erneut zu
starten.
“Fortfahren”
Die Unterstützungssteuerung wird vorübergehend
unterbrochen (kann erneut gestartet werden)
 Stoppen Sie das Fahrzeug und lassen Sie die
Hände ohne Kraftausübung auf dem Lenkrad.
Drücken Sie dann den Schalter für S-IPA, um
die Unterstützungssteuerung erneut zu star-
ten.
“Hindernis vorne”
“Shift to R”
 Das Fahrzeug hat sich einem Hindernis vor dem
Fahrzeug zu sehr genähert.
 Drücken Sie den Schalter für S-IPA, nachdem
Sie den Schalthebel auf R gestellt haben, um
die Unterstützungssteuerung erneut zu star-
ten.
“Hindernis hinten zu nah”
“Shift to D”
Das Fahrzeug hat sich einem Hindernis hinter dem
Fahrzeug zu sehr genähert.
 Drücken Sie den Schalter für S-IPA, nachdem
Sie den Schalthebel auf D gestellt haben, um
die Unterstützungssteuerung erneut zu star-
ten.
MeldungSituation/Vorgehensweise
Vorsichtsmaßnahmen bei Ver-
wendung
