2018 Hyundai Kona Handleiding (in Dutch)

7-57
7
Onderhoud
Type B
(1) Koplamp (dimlicht/grootlicht)
(2) Statische verlichting Low BeamAssist
(3) D a g r i j v e r lichting/parkeerlicht
(indien van toepassing)
(4) Richtingaanwijzer(5) Mistlampen voor (indien van toepassing) • Behandel halogeenlampen altijd
voorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden.
• Raak het glas nooit met de vingers aan. Door achtergebleven vet kan
de lamp te heet worden en
knappen wanneer deze brandt.
• De lamp mag alleen in gemonteerde toestand worden
ingeschakeld.
• Vervang een beschadigde of gebarsten lamp direct en gooi deze
niet zomaar weg.
Koplamp
We adviseren u, als de LED-
verlichting niet werkt, de auto te latencontroleren door een officiële
Hyundai-dealer.
OOS077052•Behandel halogeenlampen
voorzichtig. Halogeenlampen
bevatten gas onder druk,zodat er kleine glasdeeltjes
vrijkomen die letsel kunnen
veroorzaken als de lampbreekt.
•Draag bij het vervangen van een lamp een veiligheidsbril.
Laat de lamp alvorens hem te
vervangen afkoelen.
WAARSCHUWING
OLMB073042L

7-58
Onderhoud
Statische verlichting Low Beam
Assist
1. Open de motorkap.
2. Neem de minpool los van de accu.
3. Verwijder de fitting uit de lichtunitdoor de fitting linksom te draaien
tot de nokjes ervan in lijn liggen
met de uitsparingen van delichtunit.
4. Verwijder de lamp uit de fitting door de lamp in te drukken en te
draaien tot de nokjes van de lamp
in lijn liggen met de uitsparingen
van de fitting. Trek de lamp uit defitting. 5. Plaats een nieuwe lamp in de
fitting en draai de lamp tot hij
vastzit.
6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te
brengen met de uitsparingen in delichtunit.
7. Duw de fitting in de lichtunit en draai de fitting rechtsom.
Richtingaanwijzer
1. Open de motorkap.
2. Neem de minpool los van de accu. 3. Verwijder de fitting uit de lichtunit
door de fitting linksom te draaien
tot de nokjes ervan in lijn liggen
met de uitsparingen van delichtunit.
4. Verwijder de lamp uit de fitting door de lamp in te drukken en te
draaien tot de nokjes van de lamp
in lijn liggen met de uitsparingen
van de fitting. Trek de lamp uit defitting.
5. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij
vastzit.
6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te
brengen met de uitsparingen in delichtunit.
7. Duw de fitting in de lichtunit en draai de fitting rechtsom.
Parkeerlicht en dagrijverlichting
We adviseren u, als de LED-
verlichting niet werkt, de auto te latencontroleren door een officiële
HYUNDAI-dealer.
OOS077037
OOS077038

7-59
7
Onderhoud
Mistlampen voor
(indien van toepassing)
1. Draai de bevestigingspennen vande onderplaat los en verwijder de
onderplaat.
2. Steek uw hand in de opening achter de voorbumper.
3. Neem de voedingsstekker los van de aansluiting.
4. Verwijder de fitting uit het huis door deze linksom te draaien tot
de nokjes van de fitting in lijn
liggen met de uitsparingen van het
huis. 5. Plaats een nieuwe fitting in de
behuizing door de nokjes op defitting in lijn te brengen met de
uitsparingen in de behuizing. Duw
de fitting in de behuizing en draaide fitting rechtsom.
Afstellen van koplamp en
mistlamp voor (Europa)
Afstellen van koplamp
1. Breng de banden op de voorgeschreven spanning en
verwijder alle lading uit de auto
behalve het reservewiel en het
gereedschap. Laat iemand in autoplaatsnemen op debestuurdersstoel. 2. De auto moet op een vlakke
ondergrond staan.
3. Trek verticale lijnen (lijnen die door het hart gaan van de
respectievelijke koplamp) en een
horizontale lijn (die door het hart
gaat van de koplamp) op het
scherm.
4. Controleer of de accu voldoende geladen is, schakel de koplampen
in en stel de koplampen zo af dat
het helderste gedeelte van de
lichtbundel op de horizontale en
verticale lijnen valt.
5. Draai de schroevendraaier rechtsom of linksom om de
dimlichtbundel naar links of rechts
te verstellen. Draai de
schroevendraaier rechtsom of
linksom om de dimlichtbundel
omhoog of omlaag te verstellen.
Verdraai de schroevendraaierrechtsom of linksom om de
grootlichtbundel omhoog of
omlaag te verstellen.
OOS077059L
■Type halogeen■Type LED
OOS077060L/OOS077061L

7-60
Onderhoud
Afstellen mistlampen vóór
Het afstellen van de mistlampen vóór
gaat op dezelfde wijze als bij de
koplampen. Controleer of de accu
voldoende geladen is, schakel demistlampen vóór in en stel de
mistlampen af. Verdraai de
schroevendraaier rechtsom of
linksom om de lichtbundel omhoog of
omlaag te verstellen.
OOS077062L

7-61
7
Onderhoud
Richtpunt
■Halogeenlamp
■ LED-lamp
OOS077063L/OOS077063L
Conditie auto Type lamp H1 H2 H3 W1 W2 W3
Zonder bestuurder mmHalogeen 625 617
3321,506 1,320
880
LED 628
1,503
Met bestuurder mmHalogeen 617 608
3231,504 1,320
LED 620 1,503
H1: Hoogte tussen hart gloeilamp en grond (dimlicht)
H2: Hoogte tussen hart gloeilamp en grond (grootlicht)
H3: Hoogte tussen hart gloeilamp en grond
W1: Afstand tussen het hart van beide gloeilampen (dimlicht)
W2: Afstand tussen het hart van beide gloeilampen (grootlicht)
W3: Afstand tussen het hart van beide gloeilampen

7-62
Onderhoud
Dimlicht (links)
1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontalerichting.
4. Als de auto is uitgerust met koplampverstelling, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
OOS077065L
■
Gebaseerd op een scherm van 10 meter
1 : Verticale lijn door hart gloeilamp linker mistlamp
2: Horizontale lijn door hart gloeilamp mistlamp
3: Begrenzingslijn
4: Hartlijn auto
5: W3 (mistlamp voor)
6: Verticale lijn door hart gloeilamp rechter mistlamp
7: H3 (mistlamp voor)
8: GROND

7-63
7
Onderhoud
Mistlamp vóór
1. Stel de mistlampen voor af terwijl de bestuurder in de auto zit.
2. De begrenzingslijn moet in het toegestane gebied vallen (gearceerde gedeelte).
OOS077065L
■
Gebaseerd op een scherm van 10 meter
Verticale lijn door hart gloeilamp linker mistlamp
2: Horizontale lijn door hart gloeilamp mistlamp
3: Begrenzingslijn
4: Hartlijn auto
5: W3 (mistlamp voor)
6: Verticale lijn door hart gloeilamp rechter mistlamp
7: H3 (mistlamp voor)
8: GROND

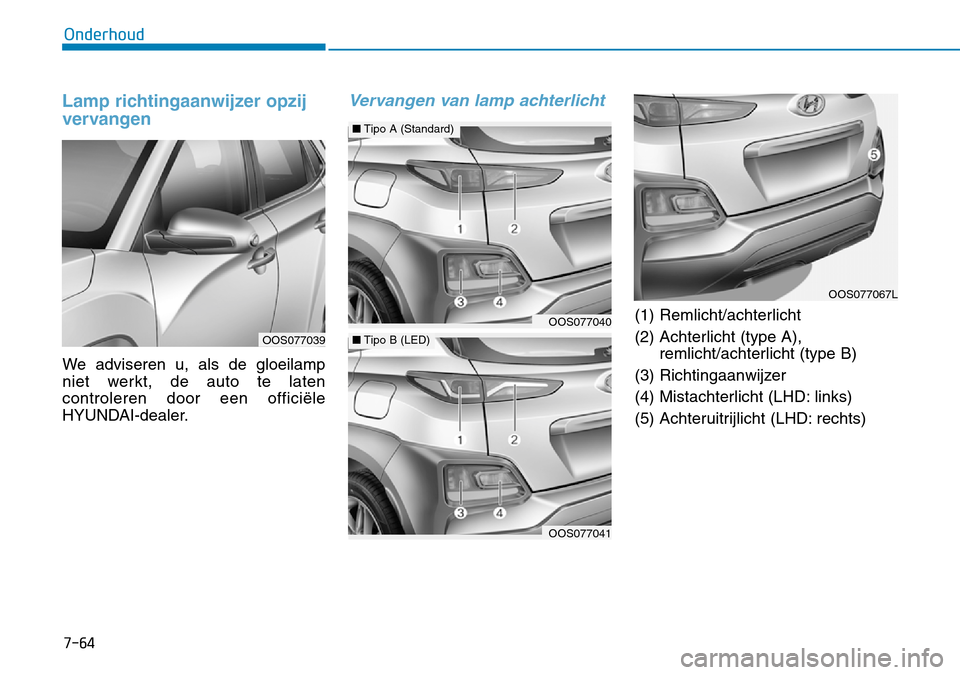

7-64
Onderhoud
Lamp richtingaanwijzer opzij
vervangen
We adviseren u, als de gloeilamp
niet werkt, de auto te latencontroleren door een officiële
HYUNDAI-dealer.
Vervangen van lamp achterlicht
(1) Remlicht/achterlicht
(2) Achterlicht (type A),remlicht/achterlicht (type B)
(3) Richtingaanwijzer
(4) Mistachterlicht (LHD: links)
(5) Achteruitrijlicht (LHD: rechts)
OOS077039
OOS077067L
OOS077040
■ Tipo A (Standard)
OOS077041
■Tipo B (LED)
