2017 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

289
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

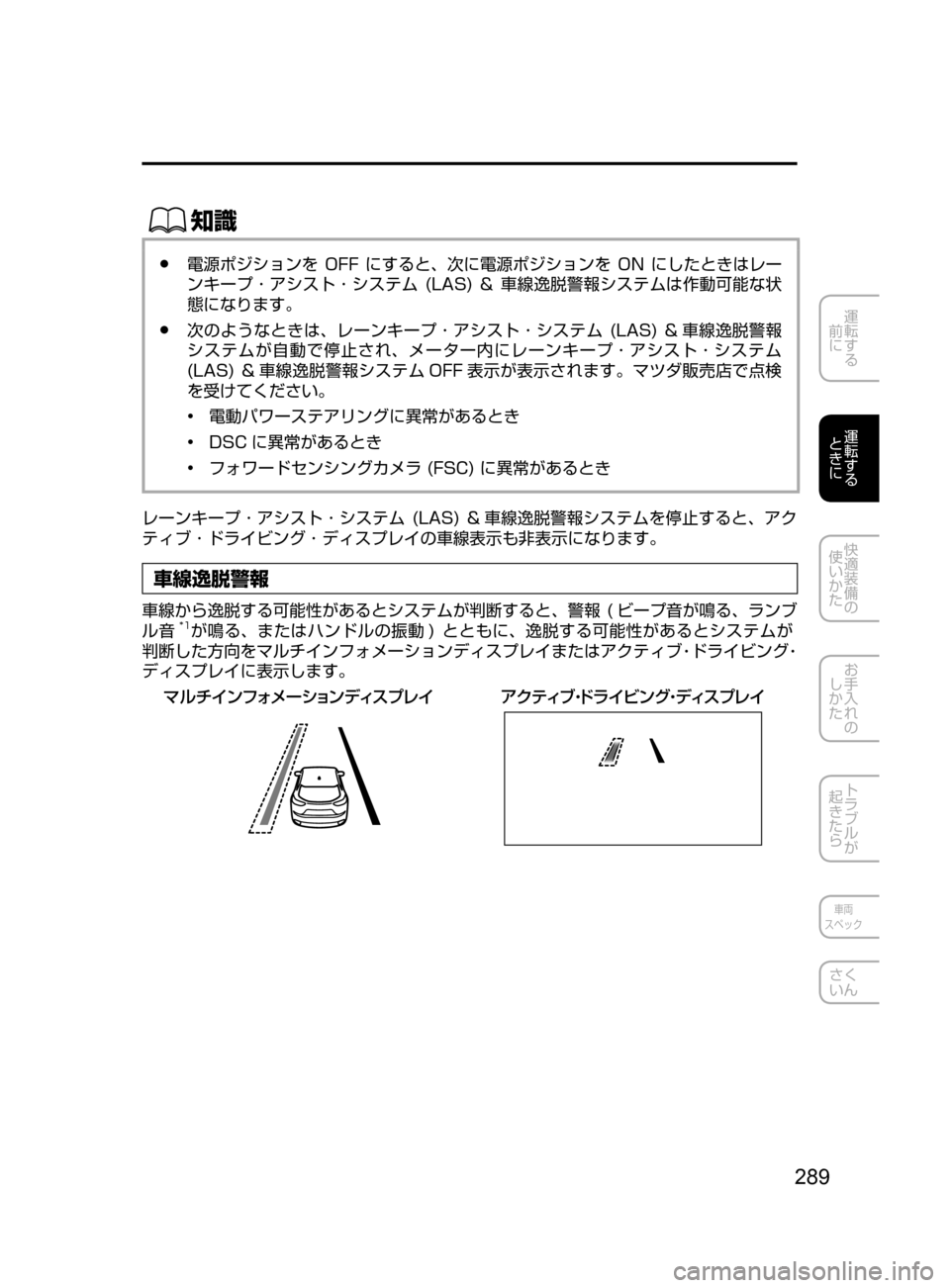

●電源ポジションをOFF にすると、次に電源ポジションを ON にしたときはレー
ンキープ ･ アシスト ･ システム(LAS)&車線逸脱警報システムは作動可能な状
態になります。
●次のようなときは､ レーンキープ ･ アシスト ･ システム( LAS)& 車線逸脱警報
システムが自動で停止され､ メーター内にレーンキープ ･ アシスト ･ システム
(LAS)&車線逸脱警報システム OFF 表示が表示されます。マツダ販売店で点検
を受けてください。
•電動パワーステアリングに異常があるとき
•DSC に異常があるとき
•フォワードセンシングカメラ(FSC)に異常があるとき
レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システムを停止すると､ アク
ティブ ･ ドライビング ･ ディスプレイの車線表示も非表示になります。
車線逸脱警報
車線から逸脱する可能性があるとシステムが判断すると､ 警報( ビープ音が鳴る､ ランブ
ル音*1が鳴る､ またはハンドルの振動 )とともに､ 逸脱する可能性があるとシステムが
判断した方向をマルチインフォメーションディスプレイまたはアクティブ・ドライビング・
ディスプレイに表示します。
ž«ÂŸ

290
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●車線逸脱警報の種類をビープ音 / ランブル音*1に設定しているときは､ 外部の騒
音など状況によっては､ 警報音が聞こえない場合があります。
●車線逸脱警報の種類をハンドル振動に設定しているときは､ 路面状況によっては､
振動を感じない場合があります。
●ハンドル操作のアシストを作動にしているときは､ 警報の作動 / 非作動を設定変
更できます。( ハンドル操作のアシストを非作動に設定変更しているときは､ 警
報を非作動に設定することはできません。)
→640
ページ「設定変更( カスタマイズ機能 )」
●レーンキープ ･ アシスト ･ システム( LAS)& 車線逸脱警報システムは､ ハンド
ル操作のアシスト作動 / 非作動設定に関係なく､ 次の設定を変更できます。運転
するときには必ず設定状況を確認し､ 必要に応じて設定を変更してください。
→640
ページ「設定変更( カスタマイズ機能 )」
•警報( ハンドルの振動 )の強弱
•警報音量
•警報の種類( ハンドル振動 / ビープ音 / ランブル音*1)
*1道路舗装表面の一部に一定間隔で溝を配置し､ 車がその上を通過するときにゴト
ゴトという振動と音を発生させることで､ 車線の逸脱を運転者に知らせる注意喚
起舗装路をランブルストリップスといいます。 ランブル音とは､ランブルストリッ
プスを通過するときに発生する音を疑似的に作り出した音です。
åïÒç
Ô
CX-5_Kス_初版.indb 2902016/11/08 18:48:11

291
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート ( ア
ドバンスト SCBS) とは
アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト SCBS) は､ 車速
が約 4km/h～約 80 km/h ( 対象が前方車のとき )/ 約 10 km/h ～約 80 km/h ( 対象
が歩行者のとき ) で走行中にフォワードセンシングカメラ(FSC)が前方車や歩行者へ衝
突する可能性があると判断したときに､ ディスプレイや警報音により運転者に対して衝
突の危険性を知らせます。さらに衝突を回避できないと判断したときには､ ブレーキ制御
(SCBSブレーキ)を行なう装置で ､ 衝突時の被害を軽減します。また､ 運転者がブレー
キペタルを踏んだときは､ ブレーキが素早く確実にかかるよう補助します。( ブレーキア
シスト( アドバンスト SCBSブレーキアシスト ))
Ñ¥ë” Å·ï³ï ¬
§Ý å¢'4$£
/
Ð

­
システムを過信しない
 ●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート ( アドバンスト
SCBS) は､ あくまでも衝突時の被害を軽減するシステムです。システ
ムを過信してアクセルやブレーキなどの操作を怠ると思わぬ事故につな
がるおそれがあります。
 ●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート ( アドバンスト
SCBS) は､ 前方車および歩行者に対して作動するシステムです。2 輪車
や動物､ 壁に対しては作動保障しません。
CX-5_Kス_初版.indb 2912016/11/08 18:48:12

292
2. 運転するときに
i-ACTIVSENSE について
«™
žc ”
次のようなときは､ 誤って作動しないようにシステムを停止させてください。
 ●けん引されるとき､ または､ 他の車をけん引するとき
 ●シャシーローラーを使用するとき
 ●草の生い茂った場所や､ オフロードなど悪路を走行するとき
作動を停止させるときは次のページを参照してください。
→ 295
ページ「アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート ( ア
ドバンスト SCBS) を停止させるには」
CX-5_Kス_初版.indb 2922016/11/08 18:48:12

293
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

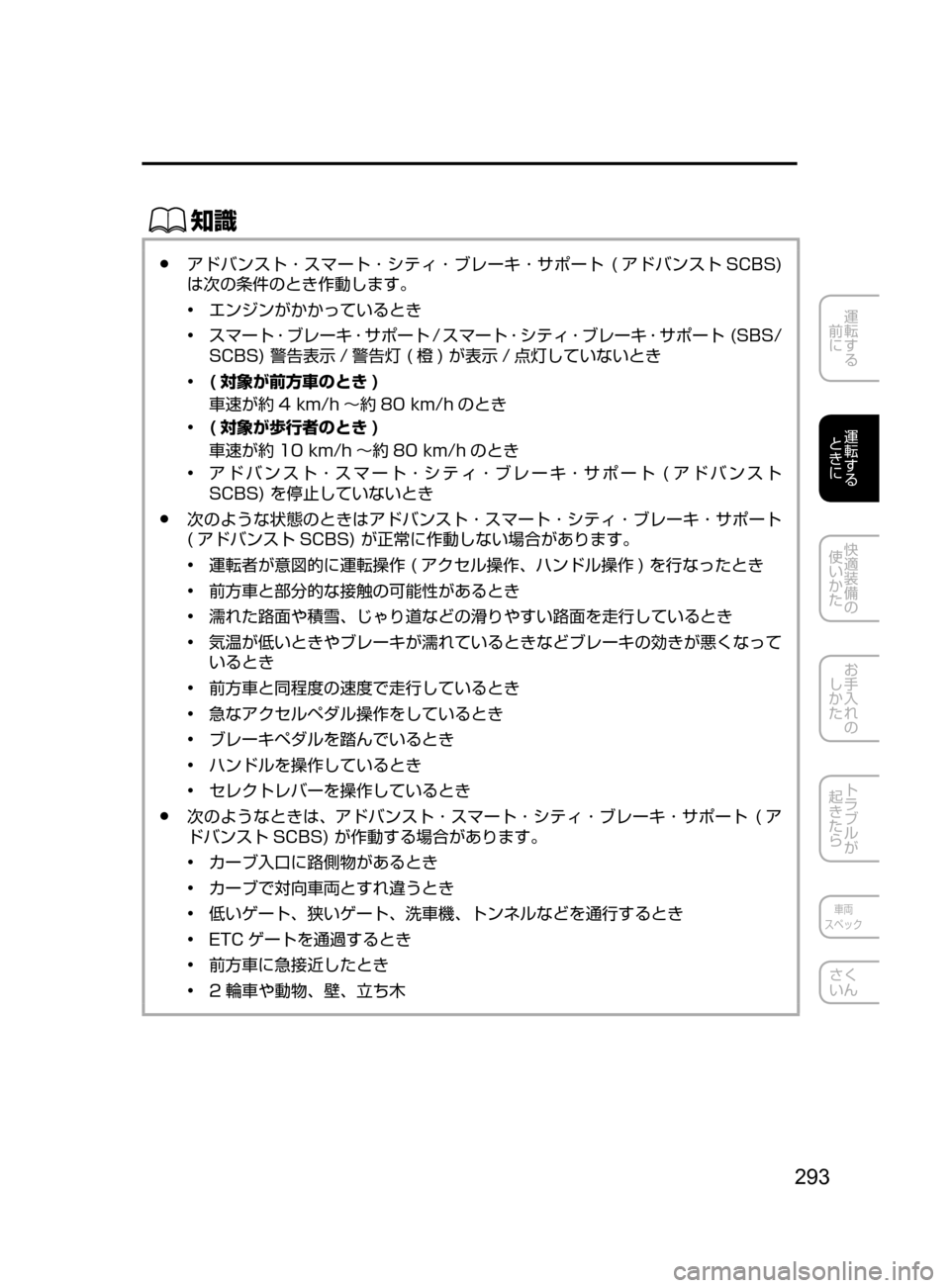

●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト SCBS)
は次の条件のとき作動します。
•エンジンがかかっているとき
•スマート ･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート(SBS/
SCBS)警告表示 / 警告灯( 橙 )が表示 / 点灯していないとき
•( 対象が前方車のとき )
車速が約 4km/h ～約 80km/h のとき
•( 対象が歩行者のとき )
車速が約 10km/h ～約 80km/h のとき
•アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト
SCBS)を停止していないとき
●次のような状態のときはアドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート
( アドバンスト SCBS)が正常に作動しない場合があります。
•運転者が意図的に運転操作( アクセル操作､ ハンドル操作 )を行なったとき
•前方車と部分的な接触の可能性があるとき
•濡れた路面や積雪､ じゃり道などの滑りやすい路面を走行しているとき
•気温が低いときやブレーキが濡れているときなどブレーキの効きが悪くなって
いるとき
•前方車と同程度の速度で走行しているとき
•急なアクセルペダル操作をしているとき
•ブレーキペダルを踏んでいるとき
•ハンドルを操作しているとき
•セレクトレバーを操作しているとき
●次のようなときは､アドバンスト･ スマート ･ シティ ･ ブレーキ ･ サポート( ア
ドバンスト SCBS)が作動する場合があります。
•カーブ入口に路側物があるとき
•カーブで対向車両とすれ違うとき
•低いゲート､ 狭いゲート､ 洗車機､ トンネルなどを通行するとき
•ETC ゲートを通過するとき
•前方車に急接近したとき
•2 輪車や動物､ 壁､ 立ち木
CX-5_Kス_初版.indb 2932016/11/08 18:48:13

294
2. 運転するときに
i-ACTIVSENSE について
スマート ･ シティ ･ ブレーキ ･ サポート (SCBS) 表示灯 ( 赤 )
アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポー
ト(アドバンスト SCBS)作動中に表示灯 ( 赤 ) が点
滅します。
衝突警報
ž«ÂŸ

295
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
自動ブレーキ作動表示
アドバンスト SCBS ブレーキ作動後やブレーキア
シスト(アドバンスト SCBS ブレーキアシスト )作
動後に､ マルチインフォメーションディスプレイに
「SCBS 自動ブレーキ作動」と表示されます。
ŒÝ
●アドバンスト SCBS ブレーキ作動中やブレーキアシスト( アドバンスト SCBS
ブレーキアシスト )作動中は､ 衝突警報音が断続的に吹鳴します。
→620ページ「チャイムが鳴ったときは」
●SCBS ブレーキの作動により車両が停止した場合､ブレーキペダルを踏まないと､
約 2 秒後にチャイムが吹鳴し､ アドバンスト SCBS ブレーキが自動的に解除さ
れます。
アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート ( アドバンスト
SCBS) を停止させるには
アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト SCBS) を作動し
ないようにできます。
→640
ページ「設定変更( カスタマイズ機能 )」
アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト SCBS) を作動し
ないようにすると､ スマート ･ シティ ･ ブレーキ ･ サポート(SCBS)O FF 表示灯が点灯
します。
CX-5_Kス_初版.indb 2952016/11/08 18:48:14

296
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート(アドバンスト SCBS)
を作動しないようにすると､ スマート ･ シティ ･ ブレーキ ･ サポート[ 後退時 ]
(SCBSR)およびスマート ･ ブレーキ ･ サポート(SBS)も作動しなくなります。
●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート(アドバンスト SCBS)
を停止した状態でエンジンを停止した場合､ 次にエンジンを始動するとアドバン
スト ･ スマート ･ シティ ･ ブレーキ ･ サポート(アドバンスト SCBS)は作動可
能な状態にもどります。
AT 誤発進抑制制御 [ 前進時 ] とは
AT 誤発進抑制制御[前進時 ] は車両が徐行中 ( 約 10 km/h 以下 ) や停車時､ 前方に車
や壁などの障害物があるにも関わらず､ 必要以上にアクセルペダルが踏み込まれた( アク
セルペダルを踏み間違えたと判断した )ときに､エンジン出力を抑制することで､ 衝突時
の被害を軽減します。システム作動中は､ AT 誤発進抑制制御[ 前進時 ]表示で作動中を
お知らせすると同時に､ 警報音で運転者に警告します。
ž«·çy
ˆ§M
æˆ—H
M
Ð~Ð~Ð~ Ð
CX-5_Kス_初版.indb 2962016/11/08 18:48:15
