2017 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

169
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™
Ð

­
アクティブ ･ ドライビング ･ ディスプレイ付近に飲み物を置かないでくださ
い。水やその他の液体がアクティブ ･ ドライビング ･ ディスプレイにかかる
と装置の故障の原因となります。
Ð

­
表示の妨げとなりますので､ アクティブ ･ ドライビング ･ ディスプレイの上
にものを置いたり､ 受光部にシール等を貼らないでください。
Ð

­
表示輝度をコントロールするためのセンサーが内蔵されています。受光部を
塞ぐと表示輝度が下がり､ 表示が見えにくくなります。
Ð

­受光部に強い光を当てないでください。故障の原因になります。
ŒÝ
●アクティブ ･ ドライビング ･ ディスプレイの特性上､ 偏光サングラスを着用する
と視認性が低下します。
●バッテリーを脱着したとき､ またはバッテリーの電圧が低下してきたときは､ 調
節した位置がずれることがあります。
●気象条件( 雨､ 雪､ 光､ 温度等 )に よっては､ 表示が見づらかったり､ 一時的に
影響を受ける場合があります。
CX-5_Kス_初版.indb 1692016/11/08 18:46:31

170
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
アクティブ ･ ドライビング ･ ディスプレイは次の情報を表示します。
●車速
●ブラインド・スポッド・モニタリング(BSM)の作動状態と警告
→238ページ「ブラインド・スポッド・モニタリング(BSM)とは
¬è”Å“7
÷
‹



」
●交通標識認識システム(TSR)の警告
→243ページ「交通標識認識システム(TSR)とは¬è”Å“7
÷
‹



」
●車間認知支援システムの警告
→252
ページ「車間認知支援システムとは¬è”Å“7
÷
‹



」
●マツダ・レーダー・クルーズ・コントロール( 全車速追従機能付 )(MRCC( 全車速
追従機能付 ))の作動状態と警告
→262ページ「マツダ・レーダー・クルーズ・コントロール( 全車速追従機能付 )
(MRCC( 全車速追従機能付 ))とは¬è”Å“7
÷
‹



」
●レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システムの作動状態と警
告
→277
ページ「レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システ
ムとは¬è”Å“7
÷
‹



」
●AT 誤発進抑制制御[ 前進時 ] の警告
→296ページ「AT 誤発進抑制制御[ 前進時 ]とは」
●AT 誤発進抑制制御[ 後退時 ] の警告
→307ページ「AT 誤発進抑制制御[ 後退時 ]とは¬è”Å“7
÷
‹



」
●スマートブレーキサポート(SBS)の警告
→310ページ「スマートブレーキサポート(SBS)とは¬è”Å“7
÷
‹



」
●クルーズコントロールの作動状態
→325
ページ「クルーズコントロールとは¬è”Å“7
÷
‹



」
●ナビゲーションガイダンス( 方向と距離 )
ŒÝ
アクティブ ･ ドライビング ･ ディスプレイの表示を変更することができます。
→640ページ「設定変更( カスタマイズ機能 )」
CX-5_Kス_初版.indb 1702016/11/08 18:46:31

171
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
センターディスプレイで､ 次の項目の設定 / 調節ができます。
1. ホーム画面のアイコンを選択して､ 設定画面を表示します。
2. AD-Disp を選択します。
3. 設定したい項目を選択します。
•アクティブ ･ ドライビング ･ ディスプレイ表示 / 非表示
•アクティブ ･ ドライビング ･ ディスプレイ表示の高さ
•アクティブ ･ ドライビング ･ ディスプレイ表示の角度
•画面の明るさを調節する方法( 自動 / 手動 )
•自動調節を選択したときの基準の明るさ
•手動調節を選択したときの基準の明るさ
•ナビゲーションガイダンスの表示 / 非表示
•設定のリセット
ŒÝ
アクティブ ･ ドライビング ･ ディスプレイの設定( 表示位置､ 輝度､ 表示情報 ) を記
憶させ、記憶させた位置にセットすることができます。
→55ページ「ドライビングポジションメモリー機能
¬è”Å“7
÷
‹



」
CX-5_Kス_初版.indb 1712016/11/08 18:46:32

172
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
インテリジェント ･ ドライブ ･ マスター (i-DM)
「i-DM」はマツダ車の「走る歓び」と「優れた環境安全性能」を十分に実感していただくためのドライビングサポートシステムです。乗員全員が車両との一体感を感じながら爽快
なドライブを楽しめるようになる運転技量の習得 / 向上をサポートします。
インテリジェント ･ ドライブ ･ マスター ･ ランプ
走行中の運転操作( アクセル､ ブレーキ､ ハンドル ) の状態を診断し､ ランプの色で運転
者に運転操作の状況を知らせます。( コーチング機能 )
ŒÝ
インテリジェント ･ ドライブ ･ マスター ･ ランプを非表示にしているときは表示しま
せん。
インテリジェント ･ ドライブ ･ マスター ･ ランプの表示 / 非表示を変更することがで
きます。
→640ページ「設定変更 ( カスタマイズ機能 )」
¬æ ”ï Òç”åïÓ
×ë  ÄåïÓ
グリーンランプ
次の運転のときはランプが緑で点灯します。
内容 運転のポイント
やさしい運転を示します。ゆっくりとし
た運転操作で､ 乗員の体の揺れが小さく､
安定した走行で燃費の良い運転です。
●加速をするとき / やめるときに､ アク
セルペダルをゆっくり踏む / もどす
●減速をするとき / やめるときに､ ブ
レーキペダルをゆっくり踏む / もどす
●旋回をするとき / 直進にもどすとき
に､ ハンドルをゆっくり切る / もどす
CX-5_Kス_初版.indb 1722016/11/08 18:46:32

173
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ブルーランプ
次の運転のときはランプが青で点灯します。
内容 運転のポイント
しなやかな運転を示します。特に以下の
走行タイプのような運転者にとって爽快
で気持ちの良い運転です。
走行タイプ 1
適度な加速度変化がありながら､ なめら
かな運転操作で車と乗員が一体となって
動く､ 安定した走行です。
走行タイプ 2
加速および旋回を継続しているときに､
加速度を一定に維持しており､ 乗員の体
の揺れが小さく､ 安定した走行です。 走行タイプ 1 の場合
●加速をするときに､ 最適な踏み込み
量 / 速さでアクセルペダルを操作する
●減速をするときに､ 最適な踏み込み
量 / 速さでブレーキペダルを操作する
●旋回をするときに､ 最適な切り込み
量 / 速さでハンドルを操作する
走行タイプ 2 の場合
●加速をするときに､ 一定の加速度を継
続するようにアクセルペダルを操作す
る
●減速をするときに､ 一定の減速度を継
続するようにブレーキペダルを操作す
る
●旋回をするときに､ 一定の横 G を維
持するようにハンドルおよびアクセル
ペダルを操作する
ホワイトランプ
次の運転のときはランプが白で点灯します。
内容 運転のポイント
体が揺れる運転を示します。
やや急な運転操作により､ 乗員の体の揺
れが大きく､ 不安定な走行で燃費のあま
りよくない運転です。
●加速をするとき / やめるときに､ アク
セルペダルをやや急に踏む / もどす
●減速をするとき / やめるときに､ ブ
レーキペダルをやや急に踏む / もどす
●旋回をするとき / 直進にもどすとき
に､ ハンドルをやや急に切る / もどす
CX-5_Kス_初版.indb 1732016/11/08 18:46:32

174
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方

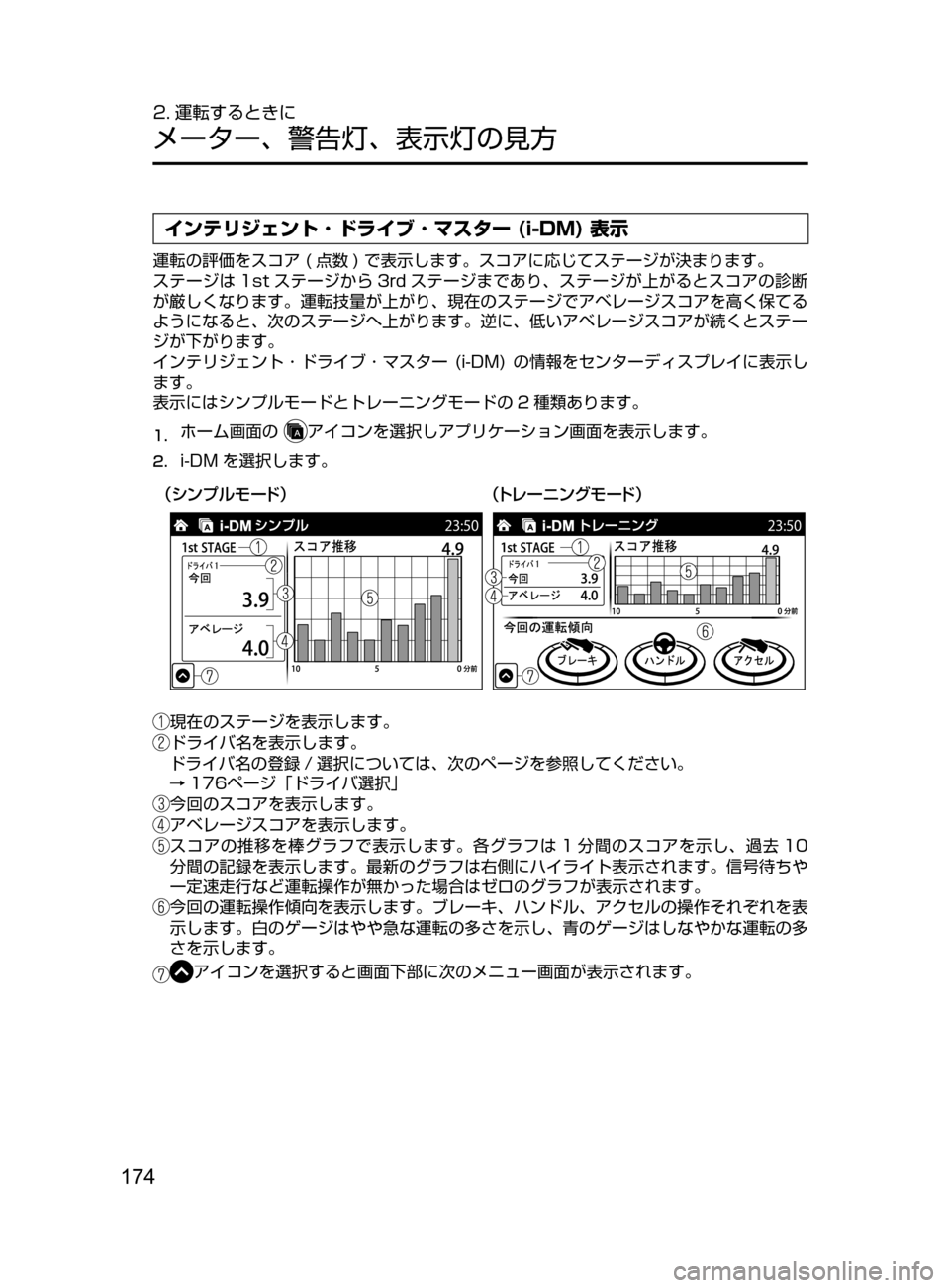

インテリジェント ･ ドライブ ･ マスター (i-DM) 表示
運転の評価をスコア( 点数 )で表示します。スコアに応じてステージが決まります。
ステージは 1st ステージから 3rd ステージまであり､ ステージが上がるとスコアの診断
が厳しくなります。運転技量が上がり､ 現在のステージでアベレージスコアを高く保てる
ようになると､ 次のステージへ上がります。逆に､ 低いアベレージスコアが続くとステー
ジが下がります。
インテリジェント ･ ドライブ ･ マスター(i-DM)の情報をセンターディスプレイに表示し
ます。
表示にはシンプルモードとトレーニングモードの 2 種類あります。
1. ホーム画面のアイコンを選択しアプリケーション画面を表示します。
2. i-DM を選択します。
¢³ïÓ çÞ ”Å£¢ Äè”Ç ï¬Þ”Å£
現在のステージを表示します。
ドライバ名を表示します。
ドライバ名の登録 / 選択については､ 次のページを参照してください。
→176ページ「ドライバ選択」
今回のスコアを表示します。
アベレージスコアを表示します。
スコアの推移を棒グラフで表示します。各グラフは 1 分間のスコアを示し､ 過去 10
分間の記録を表示します。最新のグラフは右側にハイライト表示されます。信号待ちや
一定速走行など運転操作が無かった場合はゼロのグラフが表示されます。
今回の運転操作傾向を表示します。ブレーキ､ ハンドル､ アクセルの操作それぞれを表
示します。白のゲージはやや急な運転の多さを示し､ 青のゲージはしなやかな運転の多
さを示します。
アイコンを選択すると画面下部に次のメニュー画面が表示されます。
CX-5_Kス_初版.indb 1742016/11/08 18:46:34

175
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
表示 内容
メニュー画面を閉じます。
アプリケーション画面にもどります。
トレーニング / シンプル画面を切り替
えることができます。
設定画面に進みます。
設定画面
次の表示 / 非表示の切り替えができます。
●エンディング表示
●インテリジェント ･ ドライブ ･ マスター ･ ランプ
エンディング表示
i-DM のエンディング表示が ON の場合は､ 電源ポジションを ON から OFF にしたとき､
現在のステージ､ 今回のスコア(現在の評価値 ) とアベレージスコア ( 過去 10 回のスコ
アの平均値 )などを表示します。また今回のスコアに応じて､文字によるワンポイントア
ドバイスも表示します。( ティーチング機能 )
¢³ï Ó ç Þ ”Å £ ¢Ä è ” Çï¬ Þ ”Å £
現在のステージを表示します。マークはアベレージスコア 4.8 以上を連続して獲得
した回数を示しています。アベレージスコア 4.8 以上を 5 回連続で獲得すると
マー
クが 5 個になり次のステージへ上がります。
ドライバ名を表示します。
今回のスコアを表示します。
アベレージスコアを表示します。
運転評価メッセージと､ ワンポイントアドバイスを表示します。
現在の運転傾向を表示します。ブレーキ､ ハンドル､ アクセルの操作それぞれを表示し
ます。
CX-5_Kス_初版.indb 1752016/11/08 18:46:36

176
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
ŒÝ
燃費モニターと i-DM のエンディング表示を両方 ON にしているときは､ 両方のエン
ディングが表示されます。
ドライバ選択
車両にドライバ名を 5 名分登録することができます。登録したドライバ名はインテリジェ
ント ･ ドライブ ･ マスター(i-DM)で使用でき ､ ステージ / スコア情報などをドライバ名
ごとに管理できます。
ŒÝ
安全のため､ 走行中は一部の操作をすることができません。
1. ホーム画面のアイコンを選択しアプリケーション画面を表示します。
2. 「ドライバ選択」を選択します。
3. 「ドライバ選択」を選択すると､ 次の画面が表示されます。
ドライバ選択 ON/OFF 切り替え
ドライバ選択機能の ON/OFF を切り替えます。
ON のとき､ ドライバの選択やドライバ名の編集ができます。OFF にすると､「ドライバ
選択なし」が自動で選択されます。
ドライバ名リスト (1 ～ 5)
ドライバ名(未登録の場合はドライバ番号 )を 5 つ表示します。選択中のドライバ名に
はチェックマークが表示されます。
エンジン始動後､ 登録されたキーごとにドライバ名が自動で選択されます。ドライバ情報
を変更したい場合は､ 該当するドライバ名を選択します。
CX-5_Kス_初版.indb 1762016/11/08 18:46:38
