2017 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

161
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
マルチインフォメーションディスプレイ¬è”Å“7
÷
‹




Úç ½ ïѥݔ³ãï ßµÓ è */'0 µ ¿½
マルチインフォメーションディスプレイは次の情報を表示します。
●オドメーター
●トリップメーター
●水温計
●燃料計
●外気温
●走行可能距離
●平均燃費
●瞬間燃費
●メンテナンスモニター
●ブラインド ･ スポット ･ モニタリング(BSM)表示
●車間認知支援システム表示
●マツダ・レーダー・クルーズ・コントロール( 全車速追従機能付 )( MRCC( 全車速
追従機能付 ))表示
●レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム表示
●クルーズコントロール設定速度表示
●警告表示
CX-5_Kス_初版.indb 1612016/11/08 18:46:23

162
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
INFO スイッチを押すごとに表示が切り替わります。
*/'0µ ¿½›!b */'0µ ¿½›!b*/'0µ ¿½›!b
*/'0µ ¿½›!b
`é
…yyyyyy
Äæ¿ÓÝ”»”"z
Éé
…zyyyyy
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-
`é
…zyyyyy
Äæ¿ÓÝ”»”#z
Éé
…zyyyyy
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-

+9-zyyyyy
ÝïÂÆïµÞÇ»”z
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-
J"$5*74&/4&
¯Ôz
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰- /zyyyy
Ž>9zyyy
¦ÅÝ”»”z

øæDó‘mz
é‰-
/UK”qVwˆ
¯Ô`‡b{
CX-5_Kス_初版.indb 1622016/11/08 18:46:24

163
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
オドメーター / トリップメーター
*/'0 µ ¿½
*/'0 µ ¿½ ›! b

オドメーター
走行した総距離を km 単位で示します。
トリップメーター
一定区間の走行距離を km 単位で示します( 右側の
数 字 は 100m 単 位 で す )。2 種 類(TRIPA､ TRIP
B)の区間距離を計測することができます。たとえ
ば､ TRIPAモードで給油してからの距離を測りなが
ら､ TRIPBモードで出発してからの距離を測ること
ができます。電源ポジションが ON のとき､ INFO ス
イッチを押すごとに､ TRIPA ､ TRIPB が切り替わ
ります。トリップメーターを“0”にもどすときは､
それぞれのモードのときに INFO スイッチを 1 秒以
上押します。
ŒÝ
次のようなときは､ トリップメーターの表示が“0”にもどります。
●車両整備などでバッテリーとの接続が断たれたとき。
●走行距離が 9999.9km を超えたとき。
水温計
電源ポジションが ON のとき､ エンジン冷却水の温
度を示します。
«™
žc ”
高水温警告灯 ( 赤 )  が点灯したときは､ オーバーヒートのおそれがあります。
ただちに安全な場所に停車し､ 適切な処置をしてください。そのまま走行を
続けると､ エンジンの故障につながるおそれがあります。
→595ページ「オーバーヒートについて」
CX-5_Kス_初版.indb 1632016/11/08 18:46:25

164
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
ŒÝ
通常の走行ではエンジン冷却水の温度は 100°C 以下で安定しており､ 表示は
100°C より低い範囲を示します。
燃料計
'VMM

'VMM
&NQUZ
電源ポジションが ON のとき､燃料の残量を示します。
燃料が少なくなると､ 燃料残量警告表示が表示されま
す。早めに燃料を補給してください。
→613ページ「処置する」
目盛りが“E”に近づいたら､ 早めに燃料を補給して
ください。
→ 99ページ「燃料補給口」
ŒÝ
●燃料補給後は､ 目盛りが安定するまでしばらく時間がかかる場合があります。ま
た､ 坂道やカーブなどでは､ タンク内の燃料が移動するため､ 目盛りが増減する
ことがあります。
●1/4 以下の表示は､ 残量がより詳細に分かるように､ 目盛りを細かくしています。
●の矢印は燃料補給口が助手席側にあることを示します。
(SKYACTIV-D 2.2)
燃料が少なくなり､ エンジン不調やエンストする場合は速やかに安全な場所へ車を移動さ
せ､ 燃料を少なくとも 10L 補給してください。
CX-5_Kス_初版.indb 1642016/11/08 18:46:26

165
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

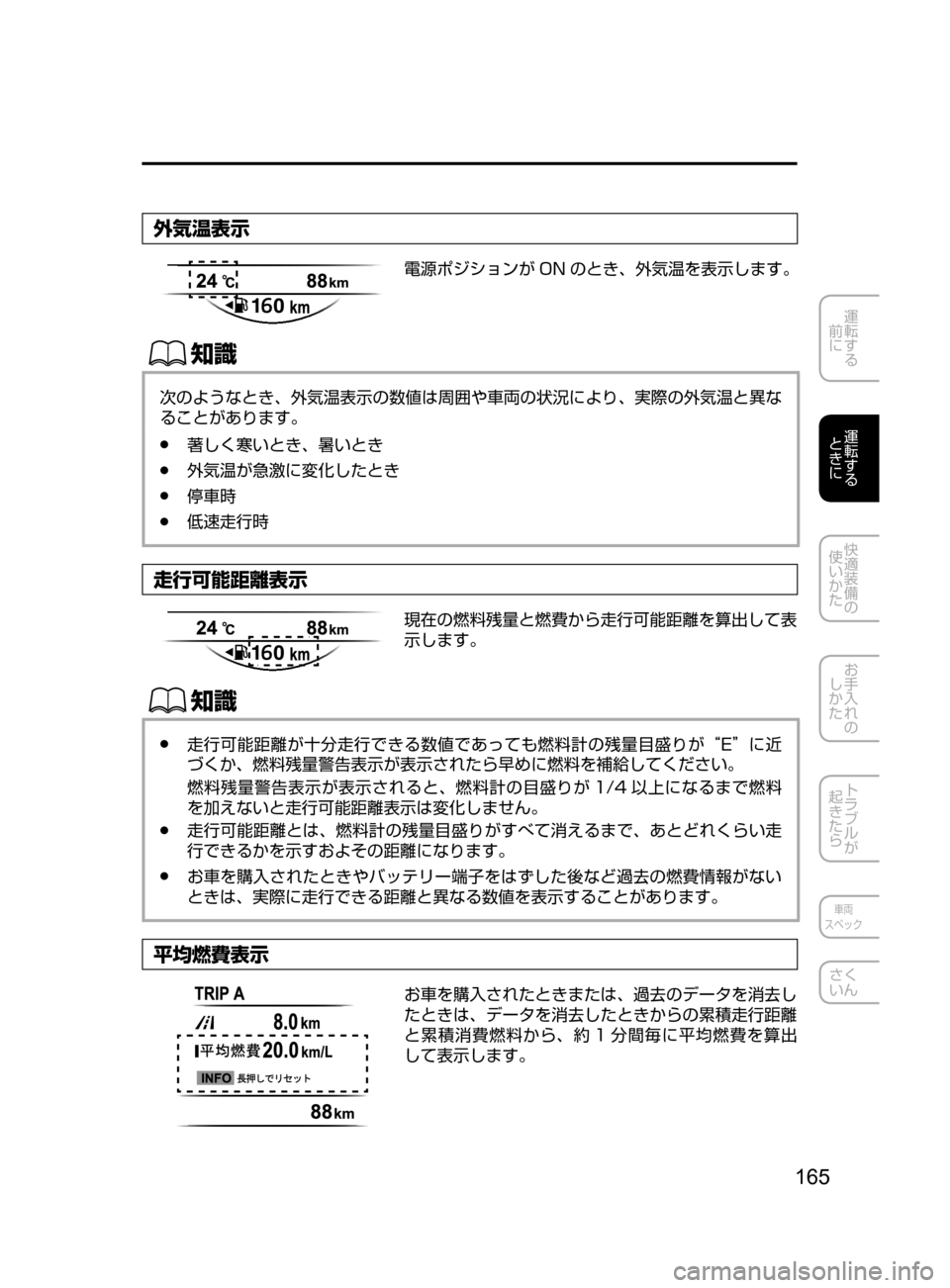

外気温表示
電源ポジションが ON のとき、外気温を表示します。
ŒÝ
次のようなとき､ 外気温表示の数値は周囲や車両の状況により､ 実際の外気温と異な
ることがあります。
●著しく寒いとき､ 暑いとき
●外気温が急激に変化したとき
●停車時
●低速走行時
走行可能距離表示
現在の燃料残量と燃費から走行可能距離を算出して表
示します。
ŒÝ
●走行可能距離が十分走行できる数値であっても燃料計の残量目盛りが“E”に近
づくか､ 燃料残量警告表示が表示されたら早めに燃料を補給してください。
燃料残量警告表示が表示されると､ 燃料計の目盛りが 1/4 以上になるまで燃料
を加えないと走行可能距離表示は変化しません。
●走行可能距離とは､ 燃料計の残量目盛りがすべて消えるまで､ あとどれくらい走
行できるかを示すおよその距離になります。
●お車を購入されたときやバッテリー端子をはずした後など過去の燃費情報がない
ときは､ 実際に走行できる距離と異なる数値を表示することがあります。
平均燃費表示
お車を購入されたときまたは､ 過去のデータを消去し
たときは､ データを消去したときからの累積走行距離
と累積消費燃料から､ 約 1 分間毎に平均燃費を算出
して表示します。
CX-5_Kス_初版.indb 1652016/11/08 18:46:27

166
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
ŒÝ
表示されている過去のデータを消去するには､ INFO スイッチを 1.5 秒以上押すまた
は､ トリップメーターの TRIPAを“0.0”にもどします。データを消去すると､ 燃
費を再算出して表示する前に 1 分間 ---km/L を表示します。
瞬間燃費表示
走行しはじめてから､ 約 2 秒毎の瞬間燃費を消費燃
料から算出して表示します。
ŒÝ
時速が約 5km/h 以下になると ---km/L を表示します。
メンテナンスモニター
*/'0µ ¿½
メンテナンスモニターを ON にすると､ 定期点検ま
たはオイル点検 / 交換の時期をお知らせすることが出
来ます。
残りの期間や距離が 0 に近づくと､ 電源ポジション
を ON にしたときにメッセージが表示されます。
メンテナンスモニターの設定方法や表示内容は､ メン
テナンスモニターを参照してください。
→356ページ「メンテナンスモニター」
ŒÝ
走行中は操作できません。
CX-5_Kス_初版.indb 1662016/11/08 18:46:28

167
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ブラインド ･ スポット ･ モニタリング (BSM) 表示
システムの作動状態を表示します。
→ 238ページ「ブラインド ･ スポット ･ モニタリン
グ(BSM)とは¬è”Å“7
÷
‹



」
車間認知支援システム表示¬è”Å“7
÷
‹




前方車との車間距離を表示します。
→252ページ「車間認知支援システムとは
¬è”Å“7
÷
‹



」
マツダ・レーダー・クルーズ・コントロール ( 全車速追従機能付 ) (MRCC 
( 全車速追従機能付 )) 表示¬è”Å“7
÷
‹




システムの作動状態を表示します。
→262ページ「マツダ・レーダー・クルーズ・コン
トロール( 全車速追従機能付 )(MRCC( 全車速追従
機能付 ))とは¬è”Å“7
÷
‹



」
レーンキープ ･ アシスト ･ システム (LAS) & 車線逸脱警報システム表
示¬è”Å“7
÷
‹




システムの作動状態を表示します。
→277ページ「レーンキープ ･ アシスト ･ シ
ステム(LAS)& 車線逸脱警報システムとは
¬è”Å“7
÷
‹



」
CX-5_Kス_初版.indb 1672016/11/08 18:46:30

168
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
クルーズコントロール設定速度表示¬è”Å“7
÷
‹




システムの作動状態を表示します。
→325ページ「クルーズコントロールとは
¬è”Å“7
÷
‹



」
警告表示
システムの作動状態や故障・異常状態などのメッセージを表示します。
( 同時にメーター内の警告灯が点灯 / 点滅、またはディスプレイにシンボルが表示された
とき )
警告灯、またはシンボルの内容を確認してください。
178ページ「警告表示 / 警告灯､ 表示 / 表示灯」
( ディスプレイにメッセージのみ表示されたとき )
ディスプレイの指示に従ってください。表示の内容については次のページを参照ください。
616
ページ「マ ルチインフォメーションディスプレイにメッセージが表示されたときは
¬è”Å“7
÷
‹



」
アクティブ・ドライビング・ディスプレイ¬è”Å“7
÷
‹




w
³”Ä
!«
æ
¯Ô
æ
/
žc ”
ディスプレイの明るさや位置の調節は必ず車両を停止した状態で
行なう
走行中に調節すると､ 前方不注意で思わぬ事故につながるおそれがあります。
CX-5_Kス_初版.indb 1682016/11/08 18:46:30
