žc ”
AT 誤発進抑制制御 [ 前進時 ] を過信せず安全運転に心がける
AT 誤発進抑制制御 [ 前進時 ] は ､ ペダルの踏み間違いによる事故を回避す
るものではありません。発進時はシフトやペダルの位置を十分に確認して操
作してください。シフト､ アクセルやブレーキなどの操作を怠ると思わぬ事
故につながるおそれがあります。
Ð

­
停車中､ むやみにアクセルペダルを踏まない
停車状態を保ったり､ 発進を緩やかにするものではありません。また､ 障害
物の近くで故意にアクセルを踏み込まないでください。意に反して車が動き
出し､ 思わぬ事故につながるおそれがあります。
«™
žc ”
踏切内に閉じ込められた場合､ フォワードセンシングカメラ ( FSC) および
超音波センサー (フロント ) が 遮断機を障害物と判断し､ AT 誤発進抑制制
御 [前進時 ] が作動することがあります 。遮断機を押しのけて進む場合､ あ
わてずにアクセルを踏み続ける､ または踏みなおして脱出してください。脱
出の際､ 車両が急加速することがありますので注意して運転してください。
CX-5_Kス_初版.indb 2972016/11/08 18:48:15

298
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●AT 誤発進抑制制御[ 前進時 ]は次の条件のときに作動します。
•エンジンがかかっているとき
•アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート(アドバンスト
SCBS)/ スマート ･ シティ ･ ブレーキ ･ サポート[後退時 ] (SCBS R) を 停
止していないとき
•TCSOFF スイッチを押して TCS を作動停止状態にしていないとき
•スマート ･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート(SBS/
SCBS)警告表示 / 警告灯( 橙 )が表示 / 点灯していないとき
•セレクトレバーが D/M レンジのとき
●フォワードセンシングカメラ(FSC)および超音波センサー( フロント )の検知
能力には限界があります。次のようなときは､ AT 誤発進抑制制御[ 前進時 ]が
作動しない場合があります。
•フロントガラスまたはフロントバンパーに氷､ 雨滴曇り､ 雪､ 霜､ 汚れ､ ビニー
ル袋等の異物が付着しているとき
•ウインドーウォッシャー使用中や降雨時にワイパーを使用していないとき
●次のようなときは､ フォワードセンシングカメラ(FSC)および超音波センサー
( フロント )が障害物を検知できず､AT 誤発進抑制制御 [ 前進時 ] が作動しない
場合があります。
•障害物の高さが低いとき( 低い壁､ 低いガードレール､ トレーラーなどの後部 )
•障害物が小さいとき
•障害物が細いとき( 標識の支柱や電柱など )
•障害物が自車の中心から外れた位置にあるとき
•障害物の面が自車に対して垂直に向いていないとき
•垂れ幕や､ 雪が付着した車両など､ 障害物がやわらかいとき
•障害物が凹凸のある形状をしているとき
•障害物が極端に近いとき
•フェンス､ ガラスなど均一な模様や模様のない障害物
•荷台の低いトラック､ 極端に車高の低い車両や車高の高い車両
•キャリアカーなど､ 特殊な形状をした車両
CX-5_Kス_初版.indb 2982016/11/08 18:48:15

299
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のような状況では､ フォワードセンシングカメラ(FSC)および超音波センサー
( フロント )が障害物を正しく検知できず､ AT 誤発進抑制制御 [ 前進時 ] が作動
しない場合があります。
•カーブ､ 坂道のとき
•ハンドルを大きく切っているとき
•ボンネットの上に雪などの障害物があるとき
•雨 ･ 霧 ･ 雪など天候が悪いとき
•湿度が低いとき､ 高いとき
•気温が低いとき､ 高いとき
•風が強いとき
•走行路が平坦ではないとき
•前方車の排気ガス､ 砂や雪､ マンホールやグレーチングなどからの水蒸気など
による煙､ 水しぶきが巻きあがっているとき
•荷室やリアシートへ重い荷物をのせたとき
•障害物などと部分的な接触の可能性があるとき
•カーブが連続する道路やカーブの出入口を走行をしているとき
•ルーフレールなどを装着してフォワードセンシングカメラ(FSC)お よび超音
波センサー( フロント )をおおうような長尺物を装着したとき
•超音波センサー(フロント ) 付近に無線アンテナ､ フォグランプ､ 字光式ナン
バープレートなどを取りつけたとき
•車､ 歩行者､ 二輪車､ 自転車などが横から割り込んだり､ 飛び出してきたとき
•朝方､ 夕方の薄暗いとき､ 夜間や屋内駐車場など周囲が暗いとき
•ヘッドランプが照射されていない場所に障害物があるとき
•前方に強い光を受けているとき(逆光やヘッドランプ上向き ( ハイビーム ) な
ど)
•自車が進路変更を行い､ 障害物のすぐ後ろに接近したとき
•衝突などで､ 超音波センサー( フロント )の方向がずれたとき
•他車のホーン､ エンジン音､ 超音波センサーなど､ 他の音波の影響を受けたと
き
CX-5_Kス_初版.indb 2992016/11/08 18:48:16

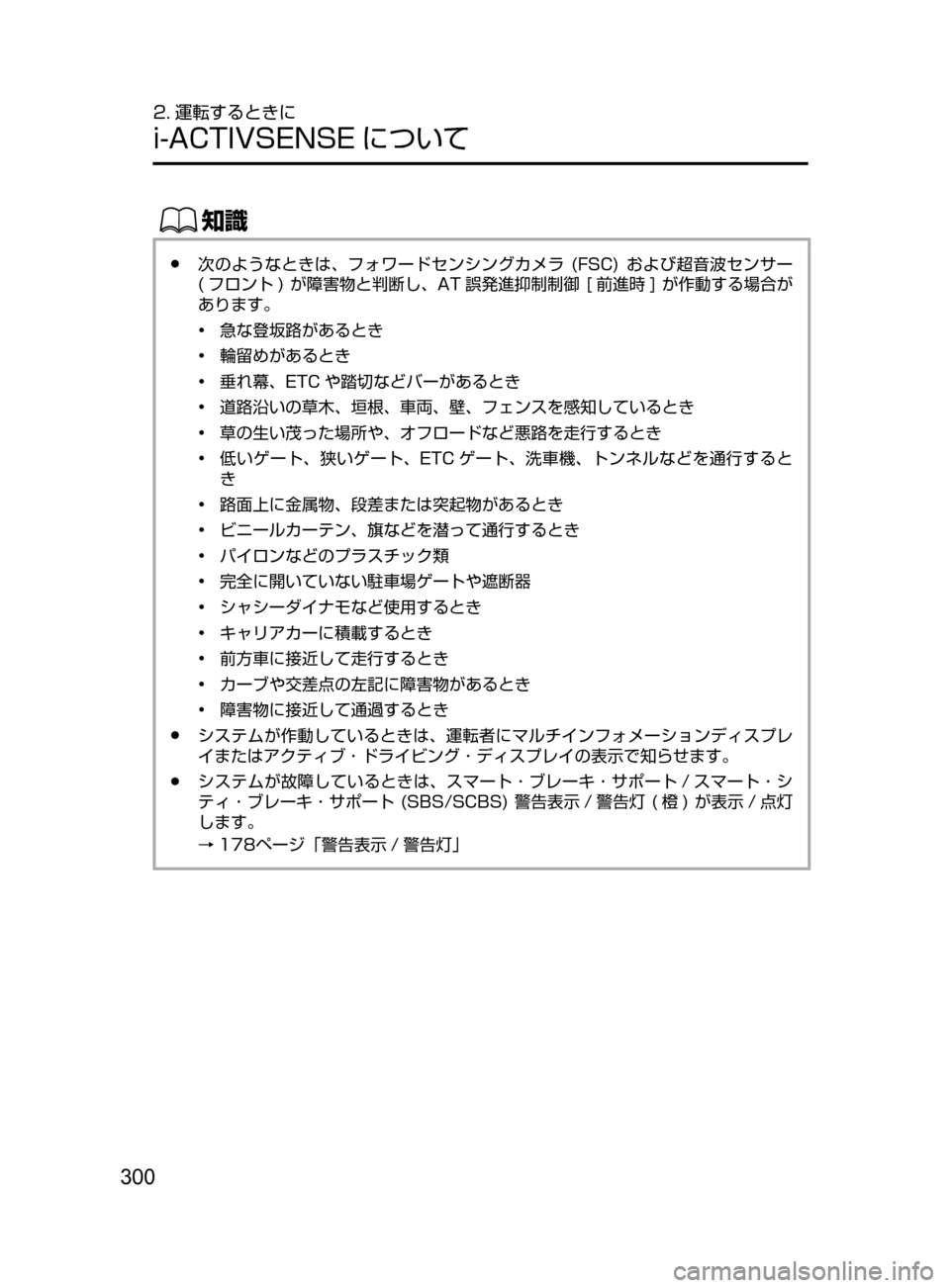

300
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●次のようなときは､ フォワードセンシングカメラ(FSC)および超音波センサー
( フロント )が障害物と判断し､AT 誤発進抑制制御 [ 前進時 ] が作動する場合が
あります。
•急な登坂路があるとき
•輪留めがあるとき
•垂れ幕､ ETC や踏切などバーがあるとき
•道路沿いの草木､ 垣根､ 車両､ 壁､ フェンスを感知しているとき
•草の生い茂った場所や､ オフロードなど悪路を走行するとき
•低いゲート､ 狭いゲート､ ETC ゲート､ 洗車機､ トンネルなどを通行すると
き
•路面上に金属物､ 段差または突起物があるとき
•ビニールカーテン､ 旗などを潜って通行するとき
•パイロンなどのプラスチック類
•完全に開いていない駐車場ゲートや遮断器
•シャシーダイナモなど使用するとき
•キャリアカーに積載するとき
•前方車に接近して走行するとき
•カーブや交差点の左記に障害物があるとき
•障害物に接近して通過するとき
●システムが作動しているときは､ 運転者にマルチインフォメーションディスプレ
イまたはアクティブ ･ ドライビング ･ ディスプレイの表示で知らせます。
●システムが故障しているときは､ スマート ･ ブレーキ ･ サポート / スマート ･ シ
ティ ･ ブレーキ ･ サポート(SBS/SCBS)警告表示 / 警告灯 ( 橙 ) が表示 / 点灯
します。
→178ページ「警告表示 / 警告灯」
CX-5_Kス_初版.indb 3002016/11/08 18:48:16

301
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
AT 誤発進抑制制御表示 [ 前進時 ]
ž«ÂŸ

302
2. 運転するときに
i-ACTIVSENSE について
/
žc ”
システムを過信しない。
 ●スマート ･ シティ ･ ブレーキ ･ サポート [ 後退時 ]  (SCBS  R)  は､ あく
までも衝突時の被害を軽減するシステムです。システムを過信してアク
セルやブレーキなどの操作を怠ると思わぬ事故につながるおそれがあり
ます。
 ●スマート ･ シティ ･ ブレーキ ･ サポート [後退時 ]  (SCBS  R)  の超音波
センサー (リア ) はリアバンパーに設置され ､ AT 誤発進抑制制御 [ 後
退時 ] と共用しています。スマート ･ シティ ･ ブレーキ ･ サポート [ 後
退時 ] (SCBS R) の正しい作動のため､ 次のことをお守りください。
• 超音波センサー (リア ) にステッカー ( 透明なものを含む ) などを貼
り付けないでください。超音波センサー ( リア ) が障害物を正しく検
知できず思わぬ事故につながるおそれがあります。
• 超音波センサー ( リア ) の分解などを行なわないでください。
• 飛び石などで超音波センサー (リア ) 周辺に傷などが認められるとき
は､ただちにスマート ･ シティ ･ ブレーキ ･ サポート [ 後退時 ] (SCBS 
R) の使用を停止し､ 必ずマツダ販売店で点検を受けてください。超音
波センサー (リア ) の周辺にひび割れや引っかき傷などがあるまま運
転を続けると意に反して作動し､ 思わぬ事故につながるおそれがあり
ます。
作動を停止させるときは次のページを参照してください。
→640
ページ「設定変更 ( カスタマイズ機能 )」
• リアバンパーを交換する際は､ マツダ販売店に相談してください。
Ð

­
サスペンションを改造しない。
車高や車の傾きが変わると障害物を正しく検知できないため､ スマート ･ シ
ティ ･ ブレーキ ･ サポート [ 後退時 ] ( SCBS R ) が正常に作動しない場合
があります。
Ð

­
超音波センサー ( リア ) に強い衝撃を与えない。
洗車時に超音波センサー (リア ) に強い水圧を与えたり ､ 強くこすったりし
ないでください。また､ 荷物の出し入れなどでリアバンパーに強い衝撃を与
えないでください。障害物を正しく検知できず､スマート ･ シティ ･ ブレーキ ･
サポート [ 後退時 ] (SCBS R) が正常に作動しない場合があります。
CX-5_Kス_初版.indb 3022016/11/08 18:48:17

303
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™
žc ”
草の生い茂った場所や､ オフロードなど悪路を走行する際は､ スマート ･ シ
ティ ･ ブレーキ ･ サポート [ 後退時 ] (SCBS R) を停止してください。
žc ”
4 輪ともすべて指定されたサイズで､ 同一メーカー ･ 同一銘柄 ･ 同一トレッ
ドパターンのタイヤを使用してください。また､ 磨耗差の著しいタイヤを混
ぜて使用しないでください。タイヤを混ぜて使用すると､ スマート ･ シティ ･
ブレーキ ･ サポート [ 後退時 ] ( SCBS R ) が正常に作動しなくなるおそれ
があります。
žc ”
超音波センサー ( リア ) は氷 ､ 雪などが付着した場合など､ 状況によっては
障害物を正しく検知できない場合があります。このようなときは､ 正しい制
御ができないおそれがあります。常に後方を注意して運転してください。
ŒÝ
●アクセル操作､ ブレーキ操作やハンドル操作によって車両姿勢が変化し､ 障害物
が見えにくくなったり､ 不要な障害物が見えやすくなったりします。このような
場合､ スマート ･ シティ ･ ブレーキ ･ サポート[ 後退時 ] (SCBS R) が作動しな
かったり､ 作動する場合があります。
●スマート ･ シティ ･ ブレーキ ･ サポート[後退時 ] (SCBS R) は､ 次の条件のと
き作動します。
•エンジンがかかっているとき
•セレクトレバーを R の位置にしているとき
•スマート ･ シティ ･ ブレーキ ･ サポート(SCBS)警告表示 / 警告灯( 橙 )が
表示 / 点灯していないとき
•マルチインフォメーションディスプレイに「SCBS 後退時作動しません」と
表示されていないとき
•車速が約 2km/h ～約 8km/h のとき
•アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート(アドバンスト
SCBS) を停止していないとき
•DSCが故障状態でないとき
●スマート ･ シティ ･ ブレーキ ･ サポート[ 後退時 ](SCBSR)は､超音波センサー
( リア )が発信した超音波が､ 後方の障害物に反射し､ 超音波センサー( リア )
に戻ってきた超音波を受信することで､ 後方の障害物を検知し､ 作動しています。
CX-5_Kス_初版.indb 3032016/11/08 18:48:18

304
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●次のようなときは､ 超音波センサー(リア )が障害物を検知できず ､ スマート ･
シティ ･ ブレーキ ･ サポート[ 後退時 ](SCBSR)が作動しない場合があります。
•低い壁､ 荷台の低いトラックなど､ 障害物の高さが低いとき
•荷台の高いトラックなど､ 障害物の高さが高いとき
•障害物が車両や壁のように大きくないとき
•標識のポールなど､ 障害物が細いとき
•障害物が自車の中心から外れた位置にあるとき
•障害物の面が自車に対して垂直に向いていないとき
•垂れ幕や､ 雪が付着した車両など､ 障害物がやわらかいとき
•障害物が凹凸のある形状をしているとき
•障害物が極端に近いとき
●次のような状況では､ 超音波センサー(リア )が障害物を正しく検知できず ､ ス
マート ･ シティ ･ ブレーキ ･ サポート[後退時 ] (SCBS R) が正常に作動しない
場合があります。
•超音波センサー( リア )付近に何か付着したりしているとき
•ハンドルを大きく切ったり､ ブレーキやアクセル操作をしているとき
•障害物の周辺に他の障害物があるとき
•雨､ 霧､ 雪など天候が悪いとき
•湿度が低いとき､ 高いとき
•気温が低いとき､ 高いとき
•風が強いとき
•走行路が平坦ではないとき
•荷室やリアシートへ重い荷物をのせたとき
•超音波センサー(リア ) 付近に無線アンテナ､ フォグランプ､ 字光式ナンバー
プレートなどを取りつけたとき
•衝突などで､ 超音波センサー( リア )の方向がずれたとき
•他車のホーン､ エンジン音､ 超音波センサー( リア ) など､ 他の音波の影響を
受けたとき
