2017 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

241
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

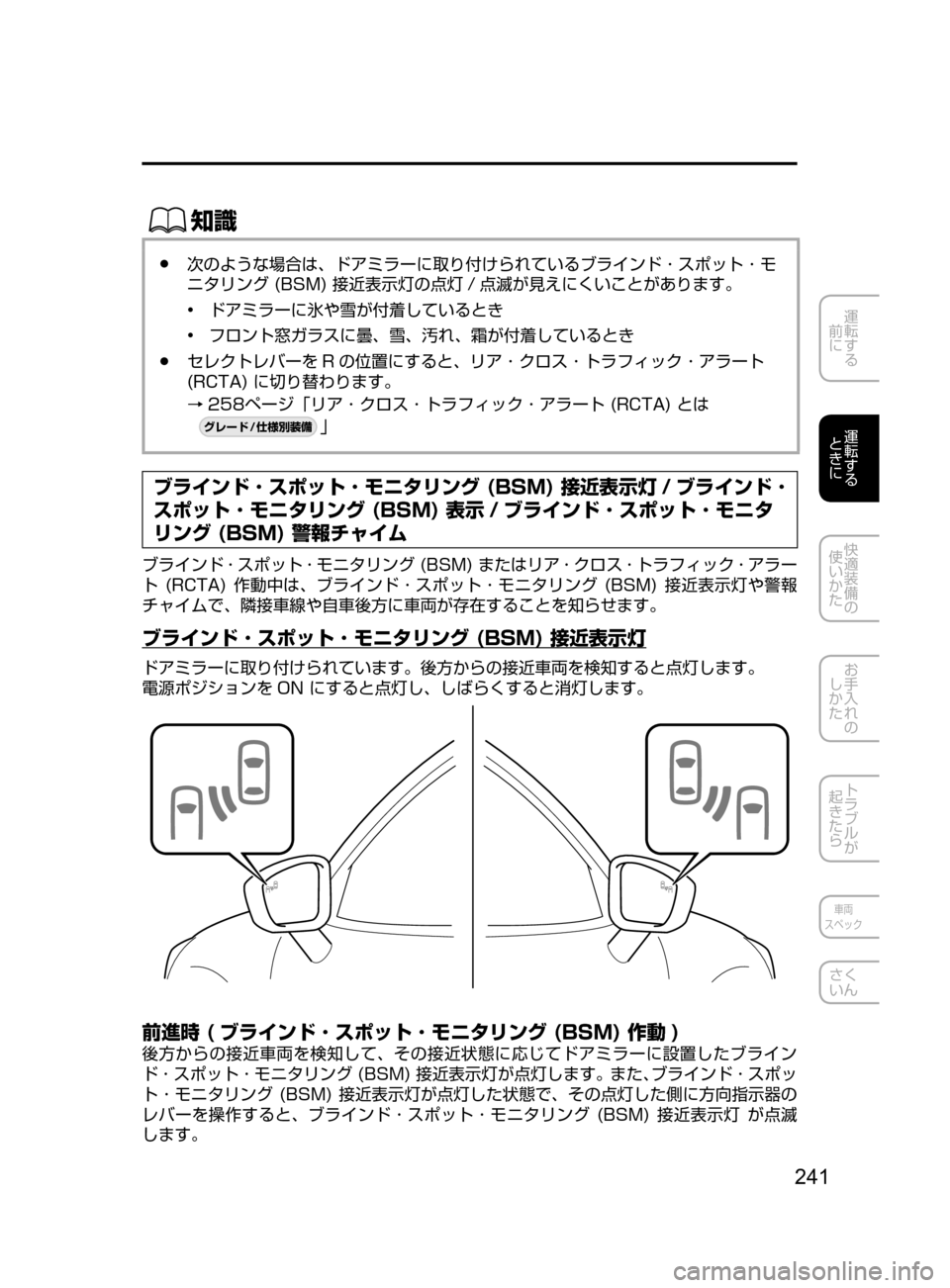

ŒÝ
●次のような場合は､ ドアミラーに取り付けられているブラインド ･ スポット ･ モ
ニタリング(BSM)接近表示灯の点灯 / 点滅が見えにくいことがあります。
•ドアミラーに氷や雪が付着しているとき
•フロント窓ガラスに曇､ 雪､ 汚れ､ 霜が付着しているとき
●セレクトレバーを R の位置にすると､ リア ･ クロス ･ トラフィック ･ アラート
(RCTA)に切り替わります。
→ 258ページ「リア ･ クロス ･ トラフィック ･ アラート(RCTA)とは
¬è”Å“7
÷
‹



」
ブラインド ･ スポット ･ モニタリング (BSM) 接近表示灯 / ブラインド ･
スポット ･ モニタリング (BSM) 表示 / ブラインド ･ スポット ･ モニタ
リング (BSM) 警報チャイム
ブラインド ･ スポット ･ モニタリング(BSM)またはリア ･ クロス ･ トラフィック ･ アラー
ト(RCTA)作動中は ､ ブラインド ･ スポット ･ モニタリング( BSM)接近表示灯や警報
チャイムで､ 隣接車線や自車後方に車両が存在することを知らせます。
ブラインド ･ スポット ･ モニタリング (BSM) 接近表示灯
ドアミラーに取り付けられています。後方からの接近車両を検知すると点灯します。
電源ポジションを ONにすると点灯し､ しばらくすると消灯します。
前進時 ( ブラインド ･ スポット ･ モニタリング (BSM) 作動 )
後方からの接近車両を検知して､ その接近状態に応じてドアミラーに設置したブライン
ド ･ スポット ･ モニタリング(BSM)接近表示灯が点灯します。また､ブラインド ･ スポッ
ト ･ モニタリング(BSM)接近表示灯が点灯した状態で､ その点灯した側に方向指示器の
レバーを操作すると､ ブラインド ･ スポット ･ モニタリング( BSM)接近表示灯が点滅
します。
CX-5_Kス_初版.indb 2412016/11/08 18:47:37

242
2. 運転するときに
i-ACTIVSENSE について
後退時 ( リア ･ クロス ･ トラフィック ･ アラート (RCTA) 作動 )
自車後方の左右に接近する車両を検知して､ブラインド ･ スポット ･ モニタリング(BSM)
接近表示灯が点滅します。
減光解除機能
車幅灯が点灯しているとき､ ブラインド ･ スポット ･ モニタリング(BSM)接近表示灯が
点灯すると、点灯したときの明るさが減光されます。
雪道や霧での走行時など､ 周囲が明るく減光状態ではブラインド ･ スポット ･ モニタリン
グ(BSM)接近表示灯が見えにくい場合には､ 減光解除ボタンを押すと減光が解除されブ
ラインド ･ スポット ･ モニタリング(BSM)接近表示灯が点灯したときの明るさが明るく
なります。
→159ページ「パネルライトコントロールスイッチ」
ディスプレイ表示
前進時､ 後方からの接近車両を検知して､ その接近状態に応じてマルチインフォメーショ
ンディスプレイまたはアクティブ ･ ドライビング ･ ディスプレイに警告表示を表示します。
ž« Ÿ

243
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ブラインド ･ スポット ･ モニタリング (BSM) を停止させるには
ブラインド ･ スポット ･ モニタリング(BSM)を作動しないようにできます。
→ 640ページ「設定変更( カスタマイズ機能 )」
ブラインド ･ スポット ･ モニタリング( BSM)を作動しないようにすると ､ ブラインド ･
スポット ･ モニタリング(BSM)OFF 表示灯が点灯します。
ŒÝ
電源ポジションを OFF にしたときは､ OFF にする前の状態が保持されます。たとえ
ば､ ブラインド ･ スポット ･ モニタリング(BSM)およびリア ･ クロス ･ トラフィッ
ク ･ アラート(RCTA)が作動可能な状態で電源ポジションを OFF にすると､ 次に電
源ポジションを ON にしたときはブラインド ･ スポット ･ モニタリング(BSM)およ
びリア ･ クロス ･ トラフィック ･ アラート(RCTA)は作動可能な状態のままです。
交通標識認識システム (TSR) とは¬è”Å“7
÷
‹




交通標識認識システム(TSR)は ､ 走行中にフォワードセンシングカメラ( FSC)が認識
した交通標識を､ アクティブ ･ ドライビング ･ ディスプレイに表示することで､ 交通標識
の見落とし防止を図り､ 安全運転を支援するシステムです。
交通標識認識システム(TSR)は､ 最高速度標識 ( 補助標識も含む )､ 車両進入禁止標識､
一時停止標識､および追越しのための右側部分はみ出し禁止標識の交通標識を表示します。
走行中､ アクティブ ･ ドライビング ･ ディスプレイに表示した最高速度標識の速度を､ 自
車の速度が超えているときは､ アクティブ ･ ドライビング ･ ディスプレイの表示および警
報音で運転者にお知らせします。
CX-5_Kス_初版.indb 2432016/11/08 18:47:39

244
2. 運転するときに
i-ACTIVSENSE について
最高速度標識､ 車両進入禁止標識､ 追越しのための右側部分はみ出し禁止標識
ªÝ›ÝÝ
ª Ý›
¯Ô
ž«ÂŸÒ~Åå  Ïï¬~
ß µÓ è
¯Ô ž«Â
ŸÒ~Åå  Ïï¬~
ß µÓ è
¯Ô
一時停止標識
ªÝ›Ý Ýq‰Ìt
¯ Ô
ž«ÂŸÒ~Åå  Ïï¬~
ß µÓ è
¯Ô
CX-5_Kス_初版.indb 2442016/11/08 18:47:40

245
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
/
žc ”
走行中は必ず目視にて交通標識を確認する。
交通標識認識システム ( TSR) は ､ 交通標識の見落とし防止を図り､ 安全運
転を支援するシステムです。天候状況や交通標識に問題がある場合など､ 交
通標識を認識できないまたは実際の状況とは異なる交通標識を表示すること
があります。交通標識の確認を怠ると思わぬ事故につながるおそれがありま
すので､ 必ず運転者の責任において､ 実際の交通標識を確認してください。
CX-5_Kス_初版.indb 2452016/11/08 18:47:40

246
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●フォワードセンシングカメラ(FSC)に異常がある場合 ､ 交通標識認識システム
(TSR)は作動しません。
●次のようなときは､ 交通標識認識システム(TSR)が正常に作動しない場合があ
ります。
•インストルメントパネルの上に置いた物が､ フロントガラスに反射してカメラ
に写っているとき
•荷室やリアシートなどに重い荷物を積んで､ 車が傾いているとき
•タイヤの空気圧が適正空気圧に調整されていないとき
•標準タイヤ以外のタイヤを装着しているとき
•高速道路などの､ 料金所､ インターチェンジ､ サービスエリア､ パーキングエ
リアなどの分岐路やその周辺を走行しているとき
•トンネルの出入り口などの､ 周辺の明るさが急に変わるとき
•ヘッドランプのレンズが汚れて照射が弱いときや光軸がずれているとき
•フロントガラスが汚れているときや曇っているとき
•フロントガラス､ カメラに露( 水滴 )が生じているとき
•前方に強い光を受けているとき(逆光やヘッドランプ上向き ( ハイビーム ) な
ど)
•急カーブを走行しているとき
•強い光が道路に反射しているとき
•夜間やトンネル内などを走行中､ 交通標識が自車のヘッドランプの光を受けに
くい位置にあるとき
•雨､ 霧､ 雪などの天候時に走行しているとき
•交通標識が泥､ 雪などで汚れているとき
•交通標識が木の茂み､ 車などで隠れているとき
•影などで交通標識の明るさが一部異なるとき
•交通標識が曲がっていたり､ 歪んでいるとき
•交通標識が低すぎたり､ 高すぎたりするとき
•交通標識が明るすぎたり､ 暗すぎたりするとき( 電光標識含む )
•交通標識が大きすぎたり､ 小さすぎたりするとき
•読み取る交通標識の色､ 形などに似たものがあるとき(類似の交通標識､ 看板
など )
●アクティブ ･ ドライビング ･ ディスプレイの設定を非表示にした場合は､ 交通標
識認識システム(TSR)は作動しません。
●交通標識認識システム(TSR)を作動しないように変更できます。
→640ページ「設定変更( カスタマイズ機能 )」
CX-5_Kス_初版.indb 2462016/11/08 18:47:40

247
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
交通標識ディスプレイ表示
次の交通標識をアクティブ・ドライビング・ディスプレイに表示します。
最高速度標識 ( 補助標識も含む )
7ôS
ªÝ
4
ªÝ
°«

補助標識の条件( 時間帯､ 右左折時､ 区間の終わりなど ) をフォワードセンシングカメラ
(FSC)が正しく分類できなかった場合､ 次の画面を表示します。
車両進入禁止標識
一時停止標識
CX-5_Kス_初版.indb 2472016/11/08 18:47:41

248
2. 運転するときに
i-ACTIVSENSE について
追越しのための右側部分はみ出し禁止標識
追越しのための右側部分はみ出し禁止標識は、最高速度標識と同時に表示することができ
ます。
ŒÝ
最高速度標識 ( 補助標識も含む )
●次の条件をすべて満たしているとき､ 最高速度標識を表示します。
•約 1km/h 以上で走行しているとき
•フォワードセンシングカメラ(FSC)が 最高速度標識を自車対象標識として認
識し､ 最高速度標識を通過したとき
●次のときは､ 最高速度標識表示を終了します。
•最高速度標識を認識し､ 車両が最高速度標識を通過してから､ 一定の距離を走
行したとき
•自車が路線を変えたと判断したとき
•新たに､ フォワードセンシングカメラ( FSC)が異なる最高速度標識を認識し
たとき( 新しい最高速度標識を表示する )
•最高速度標識を表示してから一定の時間経過後､ 表示中の最高速度標識より約
30km/h 以上速度超過しているとき
車両進入禁止標識
●次の条件をすべて満たしているとき､ 車両進入禁止標識を表示します。
•約 60km/h 以下で走行しているとき
•フォワードセンシングカメラ(FSC)が 車両進入禁止標識を自車対象標識とし
て認識し､ 車両進入禁止標識を通過したとき
●車両進入禁止標識を認識し､ 車両が車両進入禁止標識を通過してから､ 一定の時
間経過したときは､ 車両進入禁止標識表示を終了します。
CX-5_Kス_初版.indb 2482016/11/08 18:47:42
