2017 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

537
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
9Ú ”«
Ív
<v
●エンジンオイルの量を点検するときは､ オイルレベルゲージをひねらずまっすぐ
に抜いてください。
また､ オイルレベルゲージを差すときは､ 必ずオイルレベルゲージの×マークを
車両前方に向けてひねらずまっすぐ差し込んでください。
●エンジンオイルがレベルゲージの×の位置を超えている場合はオイル交換をして
ください。
●DPF に堆積した PM(Particulate Matter: 粒子状物質 ) が自動で除去されると
き､ エンジンオイルに燃料が混ざり､ 油量が増えることがありますが異常ではあ
りません。
オイル交換後は､マツダ販売店などの整備工場で記憶値の初期化( オイルデータリセット )
を行なうか､ 次の手順で記憶値の初期化を行なってください。コンピューターの記憶値を
初期化しなかった場合､ レンチ表示灯またはオイル警告灯が点灯することがあります。
ŒÝ
記憶値の初期化( オイルデータリセット )は次の手順でも行なうことができます。
1. 電源ポジションを OFF にします。
2. パネルライトコントロールスイッチを押したまま､ 電源ポジションを ON にし､
マスター警告表示 / 警告灯
が点滅するまで､ パネルライトコントロールスイッ
チを約 5 秒間押し続けます。
ÍÉçå Ä¯ ïÄé ”ç µ ¿½
3. マスター警告表示 / 警告灯が数秒間点滅したら､ 初期化は完了です。
CX-5_Kス_初版.indb 5372016/11/08 18:52:09

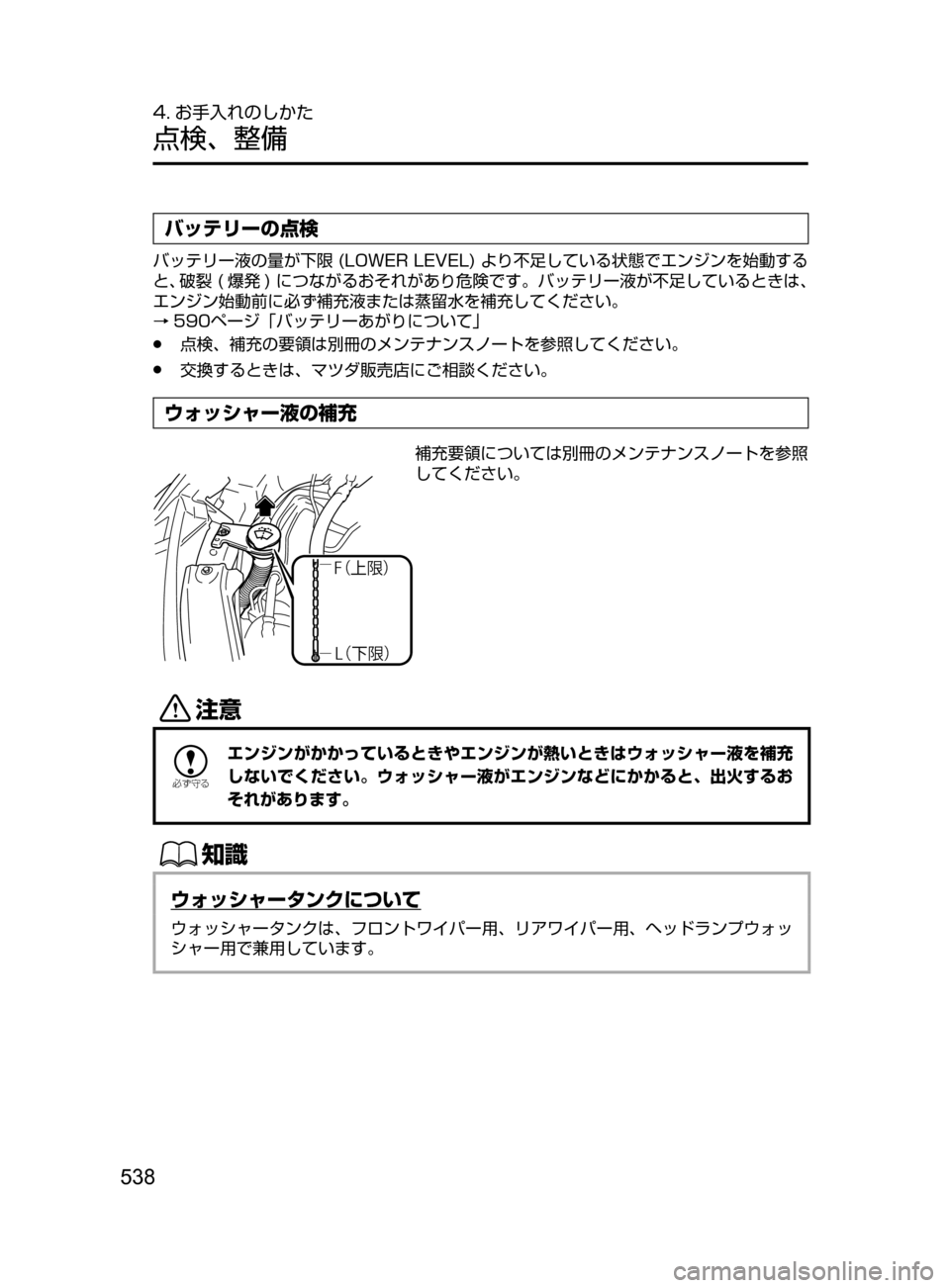

538
4. お手入れのしかた
点検､ 整備
バッテリーの点検
バッテリー液の量が下限(LOWERLEVEL)より不足している状態でエンジンを始動する
と､ 破裂( 爆発 )につながるおそれがあり危険です。バッテリー液が不足しているときは､
エンジン始動前に必ず補充液または蒸留水を補充してください。
→590ページ「バッテリーあがりについて」
●点検､ 補充の要領は別冊のメンテナンスノートを参照してください。
●交換するときは､ マツダ販売店にご相談ください。
ウォッシャー液の補充
'¢ Ív£
-¢<v£
補充要領については別冊のメンテナンスノートを参照
してください。
«™
žc ”
エンジンがかかっているときやエンジンが熱いときはウォッシャー液を補充
しないでください。ウォッシャー液がエンジンなどにかかると､ 出火するお
それがあります。
ŒÝ
ウォッシャータンクについて
ウォッシャータンクは､ フロントワイパー用､ リアワイパー用､ ヘッドランプウォッ
シャー用で兼用しています。
CX-5_Kス_初版.indb 5382016/11/08 18:52:10

539
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
その他の手入れ
タイヤの位置交換 ( タイヤローテーション )
タイヤの偏摩耗を防ぎ､ 寿命をのばすために､ 約 5,000km 走行ごとにタイヤの位置を
交換してください。

²
/
žc ”
タイヤを交換するときは指定されたタイヤを装着する。
指定されたサイズや種類以外のタイヤを装着すると走行安定性が損なわれる
ため､ 思わぬ事故につながるおそれがあります。
ŒÝ
●タイヤの位置交換を行うまえにタイヤの空気圧､ 摩耗を点検してください。
→533ページ「タイヤの点検」
●お客様のお車にはスペアタイヤが標準で搭載されていないため､ お客様自身では
タイヤの位置交換を行なうことができません。タイヤの位置交換を行なうときは
マツダ販売店にご相談ください。
CX-5_Kス_初版.indb 5392016/11/08 18:52:10

540
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
ヒューズの受け持つ装置
室内ヒューズボックス
位置表示 容量 保護装置
1
P.SEATD30A運転席パワーシート¬è”Å“7
÷
‹




2P.WINDOW330Aパワーウインドー¬è”Å“7
÷
‹




3R.OUTLET315A―
4 P.WINDOW2
25Aパワーウインドー
5 ESCL
15Aステアリングロック
6 D.LOCK
25Aパワードアロック
7
SEATWARM20Aシートヒーター¬è”Å“7
÷
‹




8SUNROOF10A電動スライドガラスサンルーフ
¬è”Å“7
÷
‹




CX-5_Kス_初版.indb 5402016/11/08 18:52:11

541
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
位置 表示 容量 保護装置
9 F.OUTLET
15A電源ソケット
10 MIRROR
7.5A電動ミラー
11 R.OUTLET1
15A電源ソケット
12 SCR3
15A―
13 SCR4
15A―
14 R.OUTLET2
15A電源ソケット
15 USB
7.5AUSB 端子
16 PLG
20Aパワーリアゲート¬è”Å“7
÷
‹




17M.DEF7.5Aミラーデフォッガー( 曇り取り )
18R.SEATW20Aシートヒーター¬è”Å“7
÷
‹




19― ― ―
20
ATIND7.5Aオートマチックトランスミッションインジケー
ター
21
P.SEATP30A助手席パワーシート¬è”Å“7
÷
‹




CX-5_Kス_初版.indb 5412016/11/08 18:52:12

542
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
エンジンルーム内ヒューズボックス
位置表示 容量 保護装置
1
50A各種電源
2 IG2
30A各種電源
3 INJECTOR
ENG.SUB
30Aエンジンコントロールシステム
¬è”Å“7
÷
‹




4SCR1EVVT20Aエンジンコントロールシステム
¬è”Å“7
÷
‹




5P.WINDOW130Aパワーウインドー
6 R.HEATER
20A―
7
ADDFANDE40Aクーリングファン¬è”Å“7
÷
‹




8WIPER.DEI20Aウインドーワイパーデアイサー
¬è”Å“7
÷
‹




CX-5_Kス_初版.indb 5422016/11/08 18:52:12

543
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
位置 表示 容量 保護装置
9 DEFOG
40Aリアウインドーデフォッガー( 曇り取り )
10DCDCDE40A各種電源¬è”Å“7
÷
‹




11EPBR20A電動パーキングブレーキ(EPB)右
12EPBL20A電動パーキングブレーキ(EPB)左
13 AUDIODCDCREG30A各種電源¬è”Å“7
÷
‹




14FANGE30Aクーリングファン¬è”Å“7
÷
‹




15ENG.MAIN40Aエンジンコントロールシステム
16
ABS/DSCM50AABS､ DSC
17
FANDE40Aクーリングファン¬è”Å“7
÷
‹




18WIPER20Aフロントワイパー / ウォッシャー
19 HEATER
40A空調
20
ADDFANGE30Aクーリングファン¬è”Å“7
÷
‹




21ENGINE.IG17.5Aエンジンコントロールシステム
22
C/UIG115A各種電源
23 AUDIO2
7.5Aオーディオ
24 METER2
7.5Aメーター
25 ENGINE3
15Aエンジンコントロールシステム
26 ENGINE2
15Aエンジンコントロールシステム
27 ENGINE1
15Aエンジンコントロールシステム
28 AT
15Aトランスミッションコントロールシステム､ エ
ンジンスイッチ
29 H/CLEAN
20Aヘッドランプウォッシャー¬è”Å“7
÷
‹




30A/C7.5A空調
CX-5_Kス_初版.indb 5432016/11/08 18:52:13

544
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
位置表示 容量 保護装置
31
ATPUMP15Aトランスミッションコントロールシステム
32 HORN
15Aホーン
33 R.WIPER
15Aリアワイパー
34
H/LHI20Aヘッドランプ( ハイビーム )
35 ST.HEATER15Aステアリングヒーター¬è”Å“7
÷
‹




36FOG15Aフォグランプ¬è”Å“7
÷
‹




377.5Aエンジンコントロールシステム
38
H/LLOWL15Aヘッドランプ左( ロービーム )
39 ENGINE415A―
40 ― ― ―
41 METER1
10Aメーター
42 SRS1
7.5Aエアバッグシステム
43 BOSE
25Aオーディオ(Bose®サウンドシステム装備車 )
44 AUDIO1
15Aオーディオ
45
ABS/DSCS30AABS､ DSC
46
FUELPUMP15Aフューエルポンプ¬è”Å“7
÷
‹




47FUELWARM25Aフューエルウォーマー¬è”Å“7
÷
‹




48TAIL15A尾灯､ 番号灯､ 車幅灯
49 SCR2
FUELPUMP225A―
50 HAZARD
25A方向指示灯 / 非常点滅灯
51
H/LLOWR15Aヘッドランプ右( ロービーム )
52 OUTLET25A電源ソケット
CX-5_Kス_初版.indb 5442016/11/08 18:52:14
