2016 MAZDA MODEL 6 Manual do proprietário (in Portuguese)

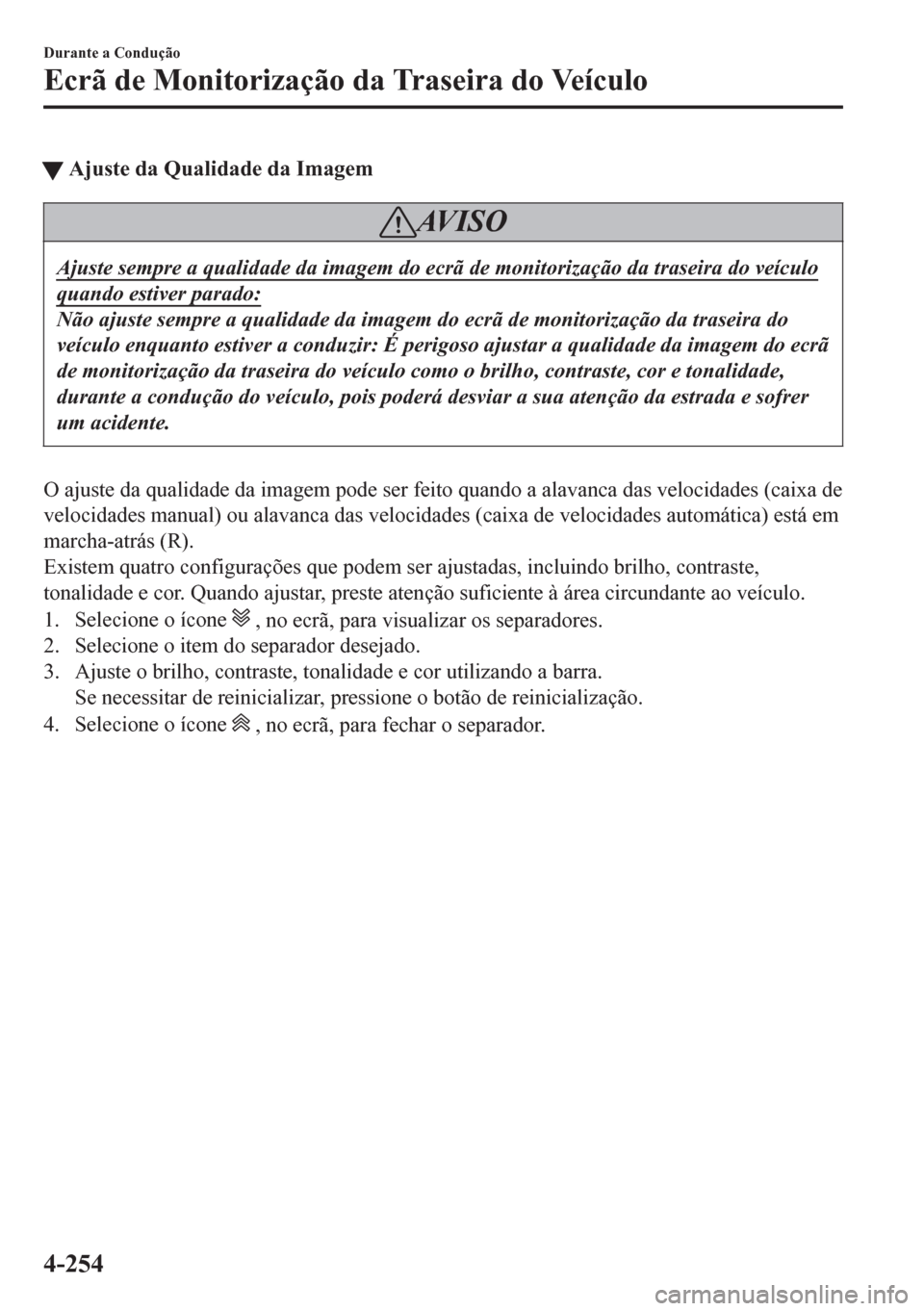

tAjuste da Qualidade da Imagem
AV I S O
Ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do veículo
quando estiver parado:
Não ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do
veículo enquanto estiver a conduzir: É perigoso ajustar a qualidade da imagem do ecrã
de monitorização da traseira do veículo como o brilho, contraste, cor e tonalidade,
durante a condução do veículo, pois poderá desviar a sua atenção da estrada e sofrer
um acidente.
O ajuste da qualidade da imagem pode ser feito quando a alavanca das velocidades (caixa de
velocidades manual) ou alavanca das velocidades (caixa de velocidades automática) está em
marcha-atrás (R).
Existem quatro configurações que podem ser ajustadas, incluindo brilho, contraste,
tonalidade e cor. Quando ajustar, preste atenção suficiente à área circundante ao veículo.
1. Selecione o ícone
, no ecrã, para visualizar os separadores.
2. Selecione o item do separador desejado.
3. Ajuste o brilho, contraste, tonalidade e cor utilizando a barra.
Se necessitar de reinicializar, pressione o botão de reinicialização.
4. Selecione o ícone
, no ecrã, para fechar o separador.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-254

Sistema de Sensores de Estacionamento*
O sistema de sensores de estacionamento possui sensores de ultrassons para detetar
obstáculos junto ao veículo, quando estaciona numa garagem ou em paralelo com outros
veículos, quando o veículo se movimenta a uma velocidade igual ou inferior a 10 km/h. O
sistema está equipado com um dispositivo de assistência, que alerta o condutor sobre a
distância aproximada desde o veículo à sua obstrução, através de um sinal sonoro e de uma
indicação de deteção de obstrução
*.

Sensores dianteiros
Sensores de canto dianteirosSensores traseiros
Sensores de canto traseiros
Sensores dianteiros
Sensores de canto dianteiros
Sensores traseiros
Sensores de canto traseiros
Saloon
Wagon
Durante a Condução
Sistema de Sensores de Estacionamento
*Alguns modelos.4-255

AV I S O
Não confie plenamente no sistema de sensores de estacionamento e confirme sempre
visualmente a presença de obstáculos à volta do veículo.
Este sistema pode auxiliar o condutor na realização de manobras do veículo enquanto
estaciona. O alcance dos sensores é limitado, portanto se confiar plenamente no
sistema sem verificar visualmente a presença de obstáculos junto ao veículo poderá
sofrer um acidente. Verifique sempre visualmente a zona circundante do veículo
quando estiver a realizar manobras.
NOTA
•Não monte quaisquer acessórios dentro do raio de alcance dos sensores. Poderá afetar
o funcionamento do sistema.
•Dependendo do tipo de obstáculo e das condições circundantes ao veículo, o raio de
alcance de um sensor poderá diminuir, ou os sensores poderão não detetar obstáculos.
•O sistema poderá não funcionar normalmente nas seguintes condições:
•Aderência de lama, gelo ou neve na zona do sensor (Retoma o funcionamento
normal quando removidos).
•A zona do sensor contém gelo (Retoma o funcionamento normal quando o gelo é
removido).
•O sensor está coberto com uma mão.
•O sensor sofre várias pancadas.
•O veículo está excessivamente inclinado.
•Em condições climatéricas extremamente quentes ou frias.
•O veículo é conduzido em estradas com lombas, inclinações, estradas de gravilha ou
cobertas de relva.
•Qualquer dispositivo que gere ultrassons que se encontre junto ao veículo, como por
exemplo outra buzina de um veículo, o som do motor de um motociclo, o som dos
travões pneumáticos de um veículo pesado ou os sensores de outro veículo.
•O veículo é conduzido sob forte chuva ou em condições de estrada causadoras de
salpicos de água.
•O veículo possui instalada uma antena de transmissor de rádio.
•O veículo move-se no sentido de um poste ou barreira de estacionamento.
•Existe um obstáculo muito próximo do sensor.
•Os obstáculos de altura inferior ao para-choques poderão não ser detetados. Obstáculos
de altura inferior ao para-choques ou mais estreitos que tenham sido inicialmente
detetados mas que deixam de ser detetados consoante a aproximação do veículo.
Durante a Condução
Sistema de Sensores de Estacionamento
4-256

•Os seguintes tipos de obstáculos poderão não ser detetados:
•Objetos estreitos como um cabo ou corda
•Objetos que absorvem facilmente ondas sonoras como o algodão ou a neve
•Objetos com arestas
•Objetos muito altos e largos no topo
•Objetos pequenos, de comprimento reduzido
•Inspecione sempre o sistema num reparador qualificado, recomendamos um Reparador
Autorizado Mazda se os para-choques sofrerem algum impacto, mesmo numa colisão
ligeira. Se os sensores forem desviados, não poderão detetar obstáculos.
•O sistema poderá estar avariado se o sinal sonoro não for operado ou se a luz
indicadora não ligar, quando o interruptor dos sensores de estacionamento for ligado.
Consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•O sistema poderá estar avariado se o sinal sonoro que indica uma avaria no sistema for
ouvido e a luz indicadora piscar. Consulte um reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
•O sinal sonoro que indica uma avaria do sistema poderá não ser ouvido se a
temperatura ambiente for extremamente baixa, ou se existir lama, gelo ou neve na área
do sensor. Retire quaisquer substâncias estranhas da área do sensor.
•Quando instalar um dispositivo de reboque, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Sistema de Sensores de Estacionamento
4-257

tAlcance dos Sensores
Os sensores detetam obstáculos dentro do seguinte alcance.

Alcance dos sensores dianteiros
Alcance dos sensores de canto dianteirosAlcance dos sensores traseiros Alcance dos sensores de canto traseirosBUnidade: cm
A
D
C A: Cerca de 50
B: Cerca de 50
C: Cerca de 100
D: Cerca de 150
Durante a Condução
Sistema de Sensores de Estacionamento
4-258

tOperação do Sistema de Sensores de Estacionamento
Quando o interruptor do sensor de estacionamento é pressionado com a ignição ligada, o
som avisador é emitido e a luz indicadora liga.
Quando a ignição é ligada com o sensor de estacionamento ativado, o som avisador é
emitido e a luz indicadora liga.
Pressione o interruptor novamente para parar a operação.
Condições de funcionamento
O sistema de sensores de estacionamento pode ser utilizado quando estiverem reunidas
todas as seguintes condições:
•A ignição foi colocada na posição ON.
•O interruptor do sensor de estacionamento é ligado.
NOTA
•(Veículo com caixa de velocidades automática)
A indicação de deteção e o sinal sonoro dos sensores dianteiros/sensores de canto
dianteiros não funcionam quando a alavanca das velocidades está na posição P.
•A indicação de deteção e o sinal sonoro não são ativados quando o travão de
estacionamento é acionado.
Durante a Condução
Sistema de Sensores de Estacionamento
4-259

tIndicação de Deteção de Obstrução
É indicada a posição de um sensor que detetou uma obstrução. O indicador liga em
diferentes zonas consoante a distância para a obstrução detetada pelo sensor.
À medida que o veículo se aproxima de uma obstrução, a zona no indicador mais próxima
do veículo é iluminada.

Alcance do sensor de
canto dianteiro esquerdoAlcance do sensor de
canto dianteiro direito
Alcance do sensor de
canto traseiro direito Alcance do sensor de
canto traseiro esquerdoAlcance dos s
ensores dianteiros
Alcance dos sensores
traseiros
Durante a Condução
Sistema de Sensores de Estacionamento
4-260

Notificação de avaria do sistema
Se ocorrer algum dos problemas indicados na tabela, o condutor será notificado sobre a
avaria consoante o tipo de sistema, conforme indicado.
Desconexão Solução
Desconexão
O sistema poderá estar avariado. Solicite a inspeção do
seu veículo num reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Avaria do sistema
O sistema poderá estar avariado. Solicite a inspeção do
seu veículo num reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Congelado/suji-
dade
Contaminação de substâncias estranhas na área do sen-
sor correspondente à indicação de deteção de obstrução
visualizada. Se o sistema não recuperar, inspecione o
veículo num reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
Durante a Condução
Sistema de Sensores de Estacionamento
4-261
