2016 MAZDA MODEL 6 Manual do proprietário (in Portuguese)

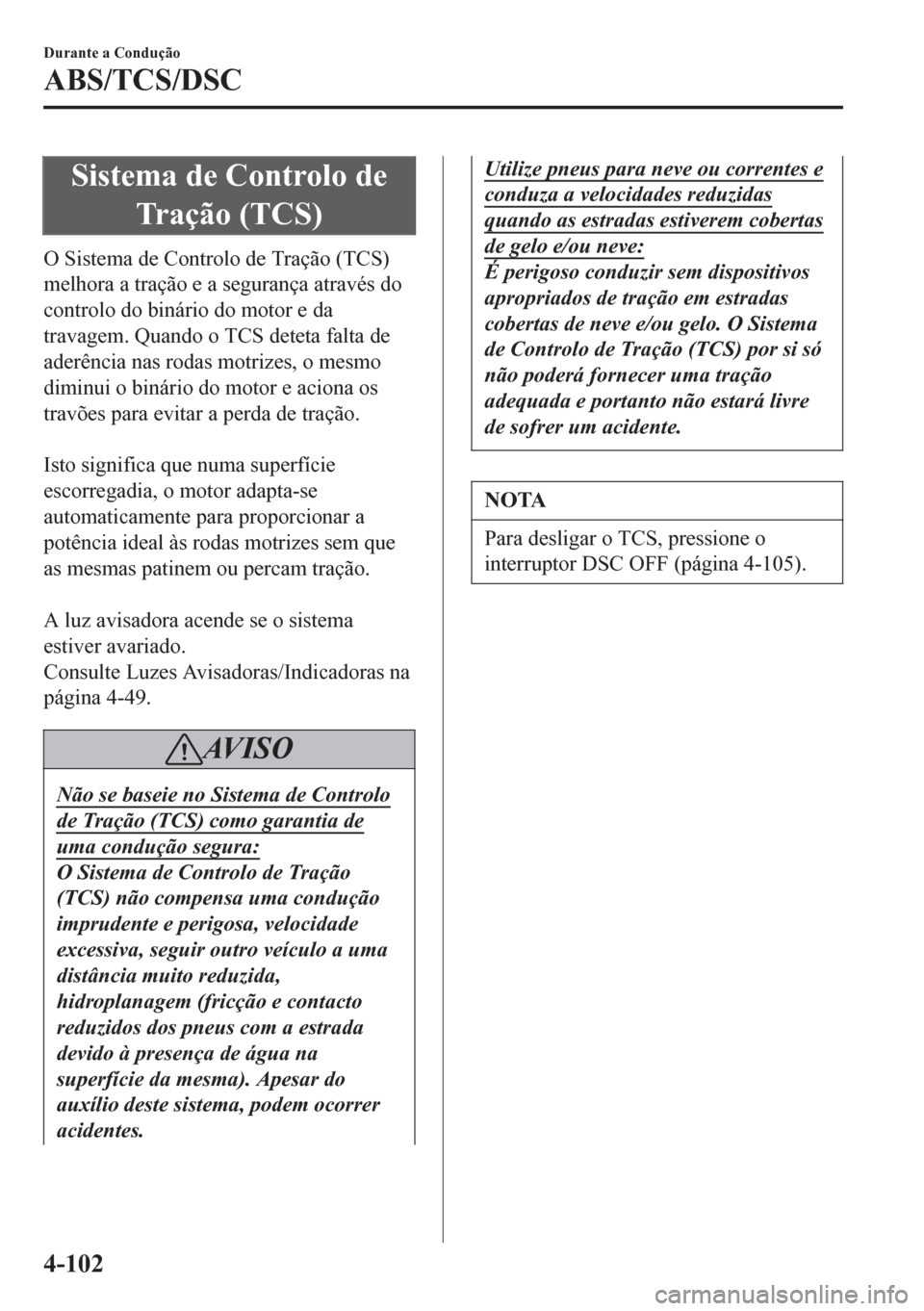

Sistema de Controlo de
Tração (TCS)
O Sistema de Controlo de Tração (TCS)
melhora a tração e a segurança através do
controlo do binário do motor e da
travagem. Quando o TCS deteta falta de
aderência nas rodas motrizes, o mesmo
diminui o binário do motor e aciona os
travões para evitar a perda de tração.

Isto significa que numa superfície
escorregadia, o motor adapta-se
automaticamente para proporcionar a
potência ideal às rodas motrizes sem que
as mesmas patinem ou percam tração.

A luz avisadora acende se o sistema
estiver avariado.
Consulte Luzes Avisadoras/Indicadoras na
página 4-49.
AV I S O
Não se baseie no Sistema de Controlo
de Tração (TCS) como garantia de
uma condução segura:
O Sistema de Controlo de Tração
(TCS) não compensa uma condução
imprudente e perigosa, velocidade
excessiva, seguir outro veículo a uma
distância muito reduzida,
hidroplanagem (fricção e contacto
reduzidos dos pneus com a estrada
devido à presença de água na
superfície da mesma). Apesar do
auxílio deste sistema, podem ocorrer
acidentes.
Utilize pneus para neve ou correntes e
conduza a velocidades reduzidas
quando as estradas estiverem cobertas
de gelo e/ou neve:
É perigoso conduzir sem dispositivos
apropriados de tração em estradas
cobertas de neve e/ou gelo. O Sistema
de Controlo de Tração (TCS) por si só
não poderá fornecer uma tração
adequada e portanto não estará livre
de sofrer um acidente.
NOTA
Para desligar o TCS, pressione o
interruptor DSC OFF (página 4-105).
Durante a Condução
ABS/TCS/DSC
4-102

tLuz Indicadora TCS/DSC
Esta luz indicadora permanece ligada
durante alguns segundos, quando a ignição
é colocada na posição ON. Se o TCS ou o
DSC estiverem ativos, a luz indicadora
pisca.

Se a luz permanecer ligada, o TCS, DSC
ou o sistema de assistência à travagem
poderão estar avariados, não funcionando
corretamente. Dirija-se a um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
NOTA
•Adicionalmente ao piscar da luz
indicadora, também poderá ser
ouvido um ligeiro som de
funcionamento proveniente do motor.
Isto significa que o TCS/DSC está a
funcionar corretamente.
•Em estradas escorregadias, tais como
estradas cobertas de neve acabada de
cair, será impossível atingir um
elevado regime do motor quando o
TCS está ligado.
Controlo Dinâmico de
Estabilidade (DSC)
O controlo dinâmico de estabilidade
(DSC) controla automaticamente a
travagem e o binário do motor em
conjunto com os sistemas ABS e TCS,
para ajudar a controlar as possíveis
derrapagens quando se conduz em estradas
escorregadias, ou durante uma manobra de
emergência, reforçando a segurança do
veículo.

Consulte ABS (página 4-101) e TCS
(página 4-102).

O DSC pode atuar a velocidades
superiores a 20 Km/h.

A luz avisadora acende se o sistema
estiver avariado.
Consulte Luzes Avisadoras/Indicadoras na
página 4-49.
AV I S O
Não se baseie no Controlo Dinâmico
de Estabilidade como garantia de uma
condução segura:
O Controlo Dinâmico de Estabilidade
(DSC) não compensa uma condução
imprudente e perigosa, velocidade
excessiva, seguir outro veículo a uma
distância muito reduzida,
hidroplanagem (fricção e contacto
reduzidos dos pneus com a estrada
devido à presença de água na
superfície da mesma). Apesar do
auxílio deste sistema, podem ocorrer
acidentes.
Durante a Condução
ABS/TCS/DSC
4-103

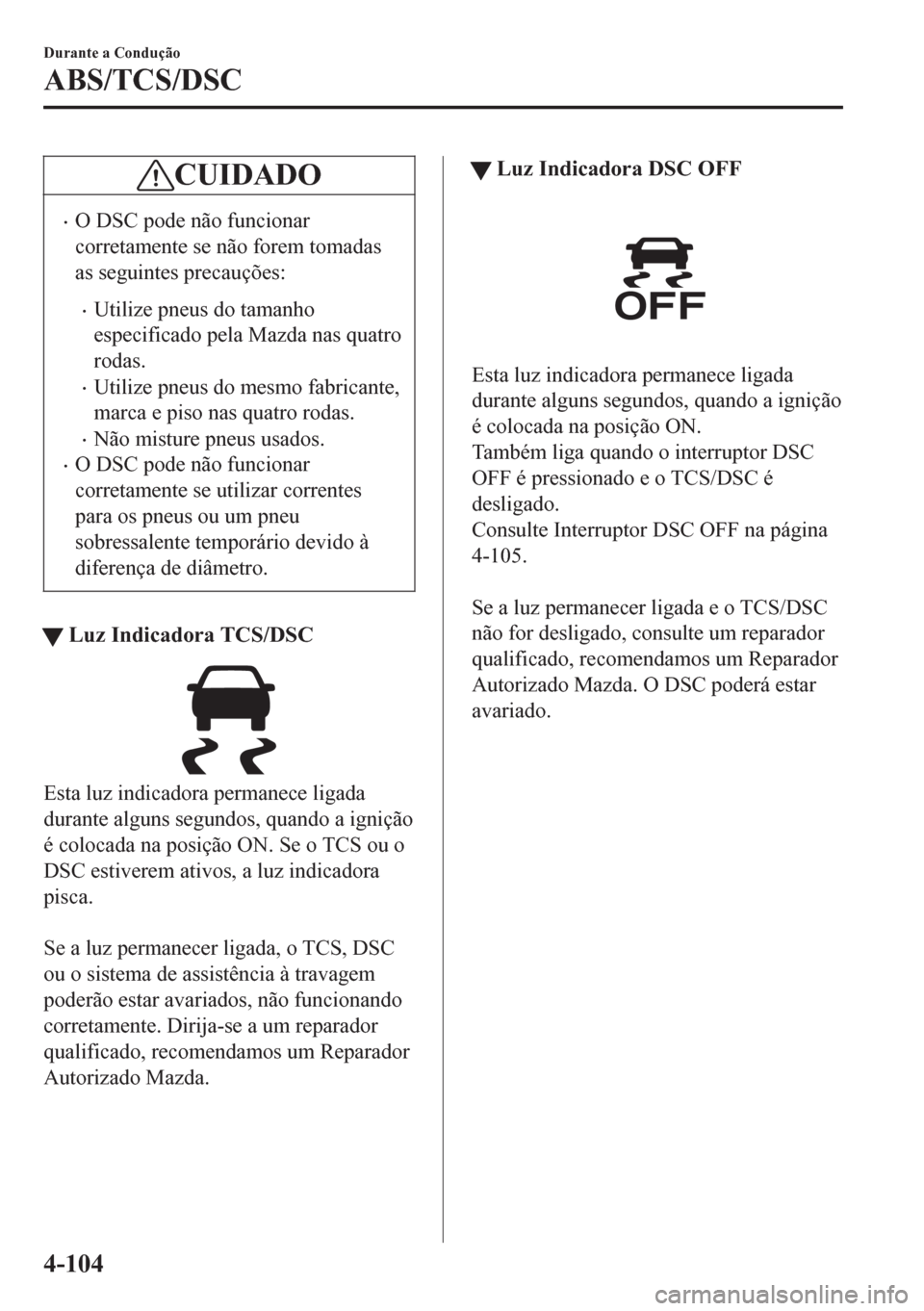

CUIDADO
•O DSC pode não funcionar
corretamente se não forem tomadas
as seguintes precauções:
•Utilize pneus do tamanho
especificado pela Mazda nas quatro
rodas.
•Utilize pneus do mesmo fabricante,
marca e piso nas quatro rodas.
•Não misture pneus usados.
•O DSC pode não funcionar
corretamente se utilizar correntes
para os pneus ou um pneu
sobressalente temporário devido à
diferença de diâmetro.
tLuz Indicadora TCS/DSC
Esta luz indicadora permanece ligada
durante alguns segundos, quando a ignição
é colocada na posição ON. Se o TCS ou o
DSC estiverem ativos, a luz indicadora
pisca.

Se a luz permanecer ligada, o TCS, DSC
ou o sistema de assistência à travagem
poderão estar avariados, não funcionando
corretamente. Dirija-se a um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
tLuz Indicadora DSC OFF
Esta luz indicadora permanece ligada
durante alguns segundos, quando a ignição
é colocada na posição ON.
Também liga quando o interruptor DSC
OFF é pressionado e o TCS/DSC é
desligado.
Consulte Interruptor DSC OFF na página
4-105.

Se a luz permanecer ligada e o TCS/DSC
não for desligado, consulte um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda. O DSC poderá estar
avariado.
Durante a Condução
ABS/TCS/DSC
4-104

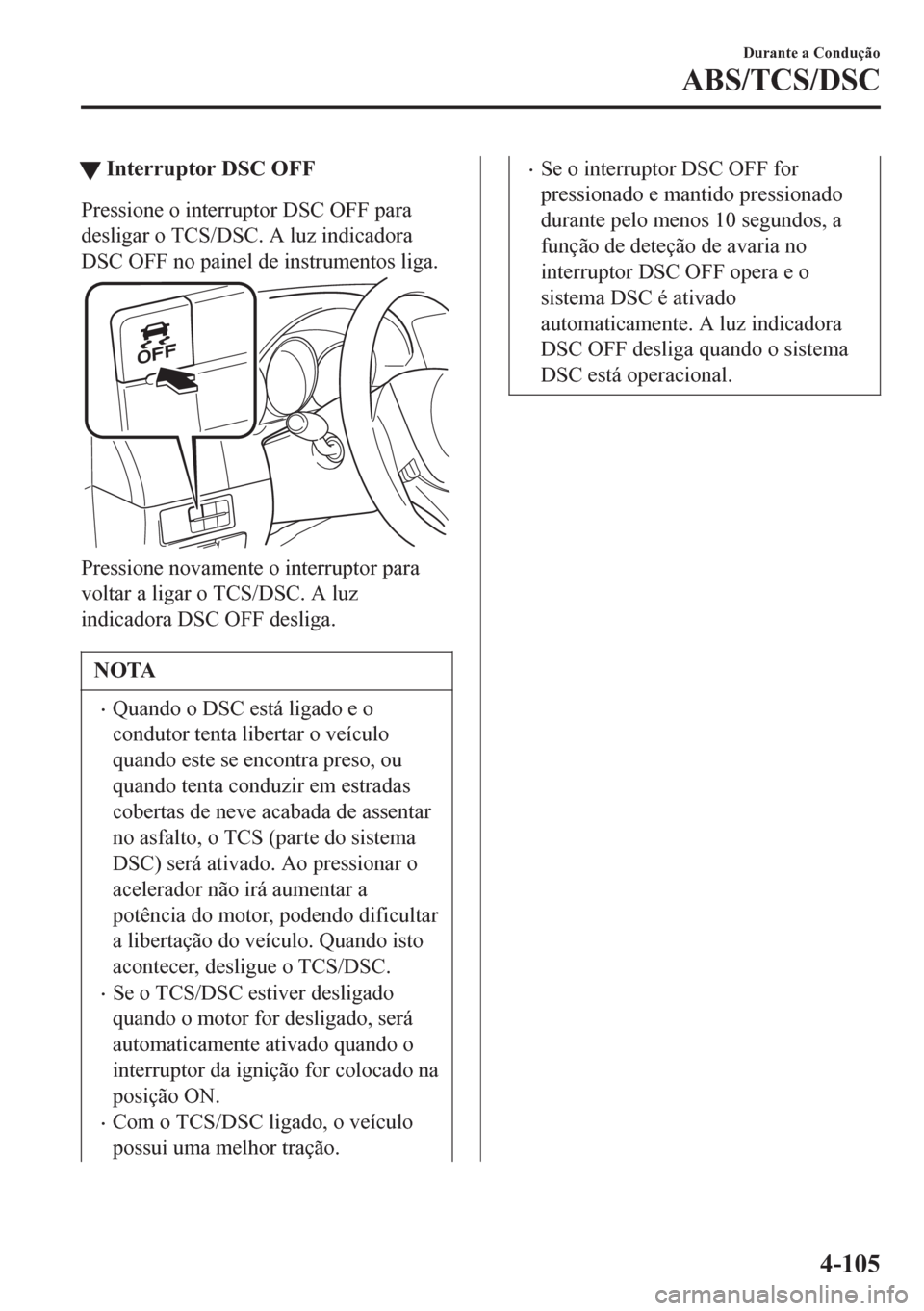

tInterruptor DSC OFF
Pressione o interruptor DSC OFF para
desligar o TCS/DSC. A luz indicadora
DSC OFF no painel de instrumentos liga.
Pressione novamente o interruptor para
voltar a ligar o TCS/DSC. A luz
indicadora DSC OFF desliga.
NOTA
•Quando o DSC está ligado e o
condutor tenta libertar o veículo
quando este se encontra preso, ou
quando tenta conduzir em estradas
cobertas de neve acabada de assentar
no asfalto, o TCS (parte do sistema
DSC) será ativado. Ao pressionar o
acelerador não irá aumentar a
potência do motor, podendo dificultar
a libertação do veículo. Quando isto
acontecer, desligue o TCS/DSC.
•Se o TCS/DSC estiver desligado
quando o motor for desligado, será
automaticamente ativado quando o
interruptor da ignição for colocado na
posição ON.
•Com o TCS/DSC ligado, o veículo
possui uma melhor tração.
•Se o interruptor DSC OFF for
pressionado e mantido pressionado
durante pelo menos 10 segundos, a
função de deteção de avaria no
interruptor DSC OFF opera e o
sistema DSC é ativado
automaticamente. A luz indicadora
DSC OFF desliga quando o sistema
DSC está operacional.
Durante a Condução
ABS/TCS/DSC
4-105

i-ELOOP*
O i-ELOOP é um sistema de travagem regenerativa. Quando pressiona o pedal dos travões
ou trava com o motor, a energia cinética que ocorre é convertida em energia elétrica, pelo
gerador de energia, e a energia elétrica convertida é armazenada na bateria recarregável
(condensador e bateria). A eletricidade armazenada é utilizada como energia para carregar a
bateria e os dispositivos elétricos do veículo.
•Um alternador de tensão variável está incorporado no gerador de energia, que converte a
energia cinética em eletricidade e pode gerar eletricidade de modo eficiente, de acordo
com as condições do veículo.
•É utilizado um condensador para armazenar instantaneamente grandes quantidades de
eletricidade, que podem ser utilizadas rapidamente.
•Está incorporado um conversor DC-DC que baixa a tensão elétrica para um nível
utilizável pelos dispositivos elétricos do veículo.
Componentes elétricos
Componentes do Motor
Sistemas do Veículo:
Ar condicionado
Áudio
Faróis, etc
Acelerador OFF
Acelerador ON Regeneração
de energiaCargaBateria
Bateria Energia
Energia
Motor
Alternador
de Tensão
Variável
Alternador
de Tensão
Variável Motor
Pneu PneuCondensador
CondensadorConversor DC-DC
Conversor DC-DC
Energia cinética
Energia elétrica
Componentes elétricos
Componentes do Motor
Sistemas do Veículo:
Ar condicionado
Áudio
Faróis, etc
Durante a Condução
i-ELOOP
4-106*Alguns modelos.

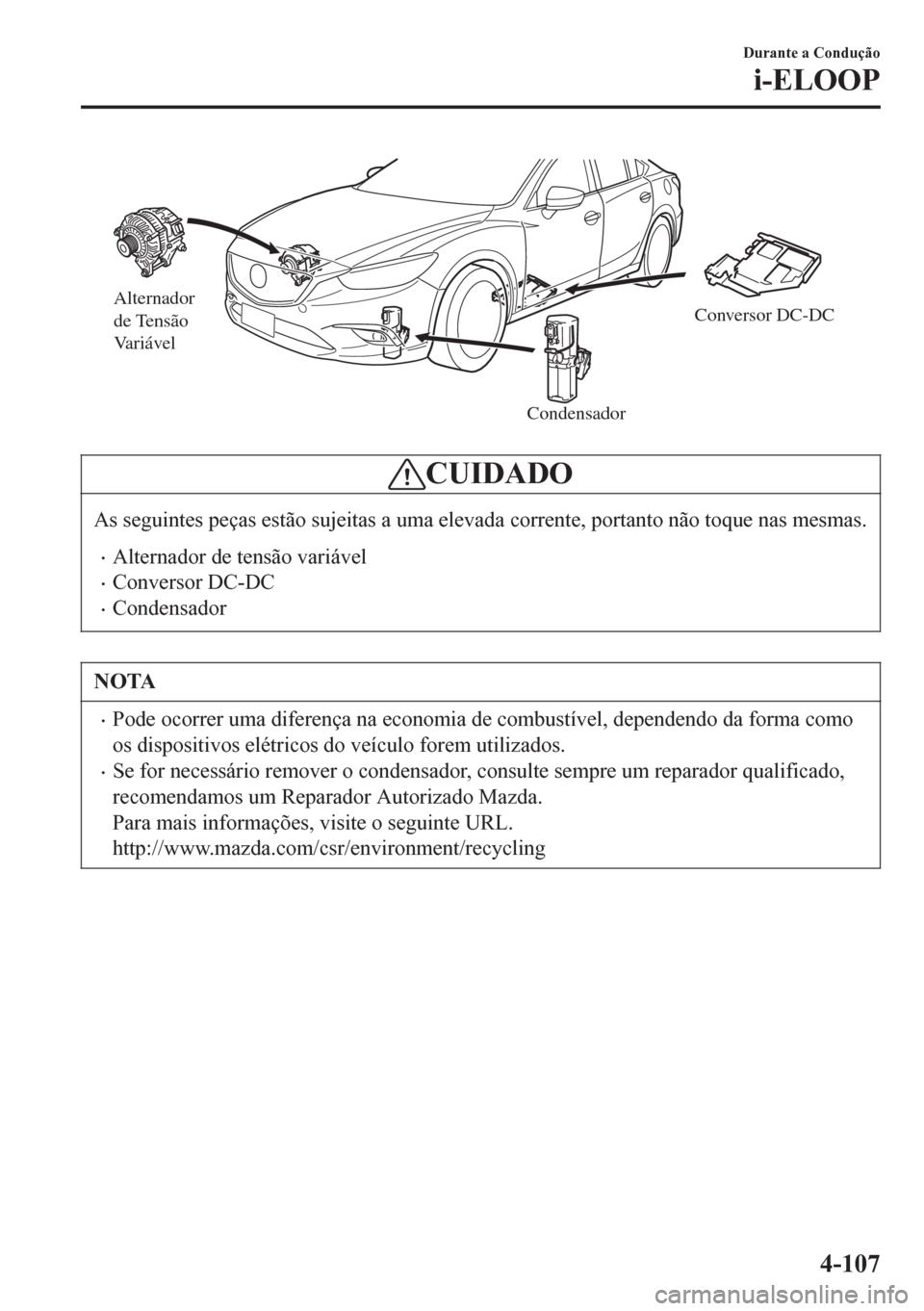

Alternador
de Tensão
Variável
CondensadorConversor DC-DC
CUIDADO
As seguintes peças estão sujeitas a uma elevada corrente, portanto não toque nas mesmas.
•Alternador de tensão variável
•Conversor DC-DC
•Condensador
NOTA
•Pode ocorrer uma diferença na economia de combustível, dependendo da forma como
os dispositivos elétricos do veículo forem utilizados.
•Se for necessário remover o condensador, consulte sempre um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Para mais informações, visite o seguinte URL.
http://www.mazda.com/csr/environment/recycling
Durante a Condução
i-ELOOP
4-107

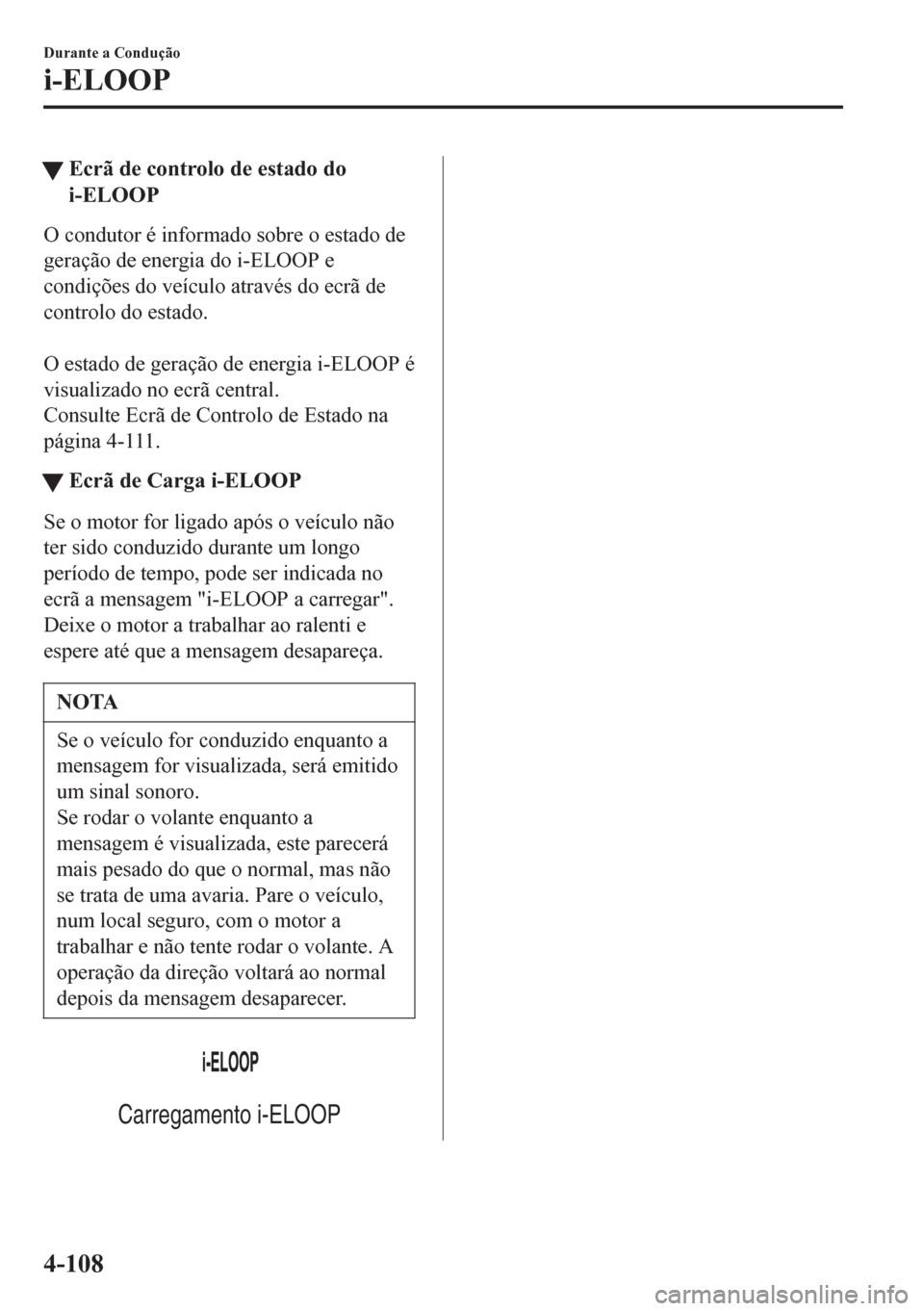

tEcrã de controlo de estado do
i-ELOOP
O condutor é informado sobre o estado de
geração de energia do i-ELOOP e
condições do veículo através do ecrã de
controlo do estado.

O estado de geração de energia i-ELOOP é
visualizado no ecrã central.
Consulte Ecrã de Controlo de Estado na
página 4-111.
tEcrã de Carga i-ELOOP
Se o motor for ligado após o veículo não
ter sido conduzido durante um longo
período de tempo, pode ser indicada no
ecrã a mensagem "i-ELOOP a carregar".
Deixe o motor a trabalhar ao ralenti e
espere até que a mensagem desapareça.
NOTA
Se o veículo for conduzido enquanto a
mensagem for visualizada, será emitido
um sinal sonoro.
Se rodar o volante enquanto a
mensagem é visualizada, este parecerá
mais pesado do que o normal, mas não
se trata de uma avaria. Pare o veículo,
num local seguro, com o motor a
trabalhar e não tente rodar o volante. A
operação da direção voltará ao normal
depois da mensagem desaparecer.
Carregamento i-ELOOP
Durante a Condução
i-ELOOP
4-108

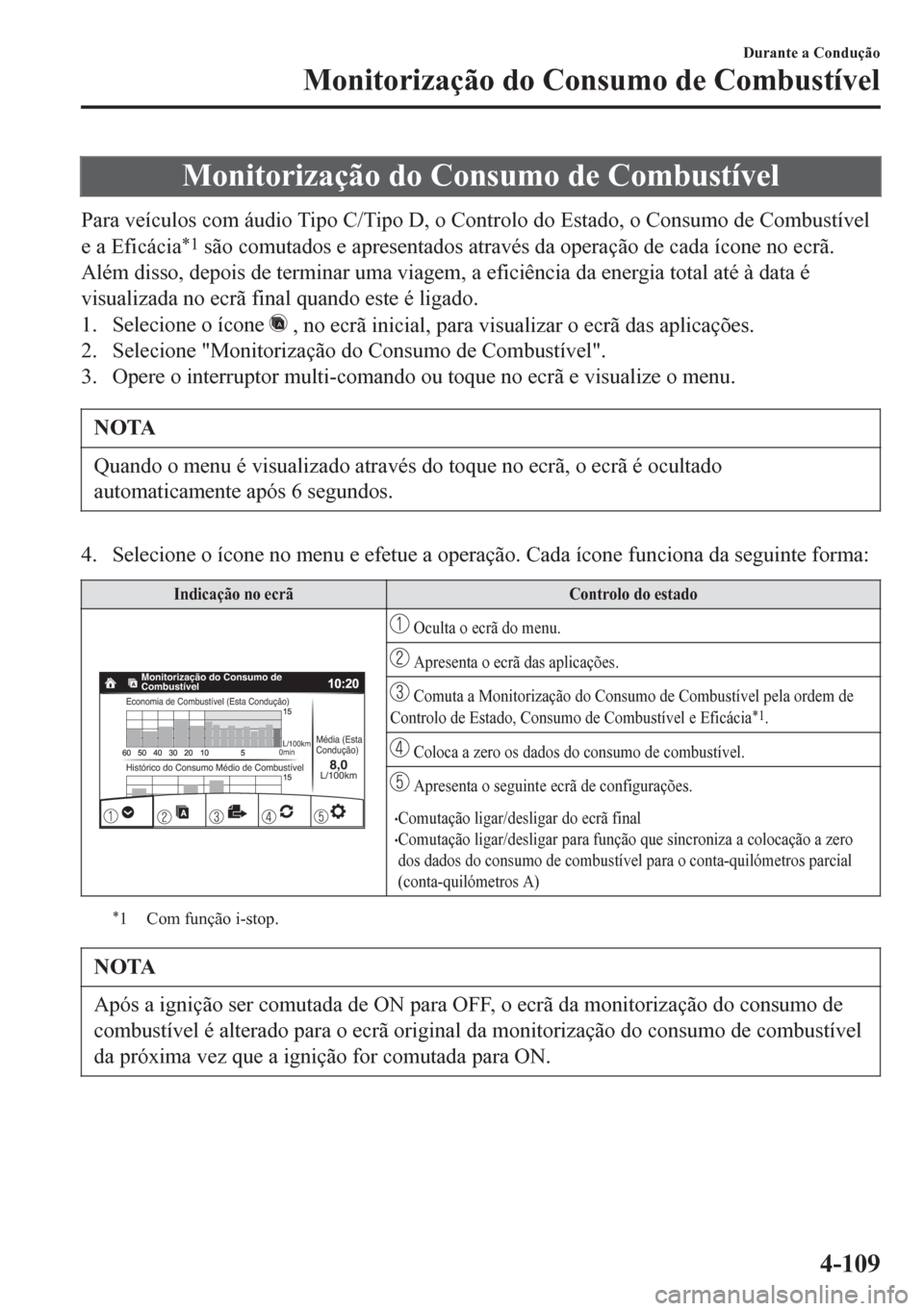

Monitorização do Consumo de Combustível
Para veículos com áudio Tipo C/Tipo D, o Controlo do Estado, o Consumo de Combustível
e a Eficácia
*1 são comutados e apresentados através da operação de cada ícone no ecrã.
Além disso, depois de terminar uma viagem, a eficiência da energia total até à data é
visualizada no ecrã final quando este é ligado.
1. Selecione o ícone
, no ecrã inicial, para visualizar o ecrã das aplicações.
2. Selecione "Monitorização do Consumo de Combustível".
3. Opere o interruptor multi-comando ou toque no ecrã e visualize o menu.
NOTA
Quando o menu é visualizado através do toque no ecrã, o ecrã é ocultado
automaticamente após 6 segundos.
4. Selecione o ícone no menu e efetue a operação. Cada ícone funciona da seguinte forma:
Indicação no ecrã Controlo do estado
Monitorização do Consumo de
Combustível
Média (Esta
Condução)
Economia de Combustível (Esta Condução)
Histórico do Consumo Médio de Combustível8,0L/100km
L/100km
0min
Oculta o ecrã do menu.
Apresenta o ecrã das aplicações.
Comuta a Monitorização do Consumo de Combustível pela ordem de
Controlo de Estado, Consumo de Combustível e Eficácia*1.
Coloca a zero os dados do consumo de combustível.
Apresenta o seguinte ecrã de configurações.
•Comutação ligar/desligar do ecrã final•Comutação ligar/desligar para função que sincroniza a colocação a zero
dos dados do consumo de combustível para o conta-quilómetros parcial
(conta-quilómetros A)
*1 Com função i-stop.
NOTA
Após a ignição ser comutada de ON para OFF, o ecrã da monitorização do consumo de
combustível é alterado para o ecrã original da monitorização do consumo de combustível
da próxima vez que a ignição for comutada para ON.
Durante a Condução
Monitorização do Consumo de Combustível
4-109
